Монтаж водяного теплого пола под стяжку своими руками

Теплые полы в квартире — уже давно не роскошь, а часть системы отопления. Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».

Прежде чем устанавливать водяной пол

Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.

В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение. Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.

Плюсы водяного теплого пола

Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат, водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Для каких покрытий подходит водяной пол

Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.

Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:

• Не включайте терморегулятор выше 27 градусов.
• Перед покупкой ламината обратите внимание на класс износоустойчивости и его температурные ограничения. Для любых теплых полов (не только водяных) подойдет маркировка ламината от 32–33 и выше.
• Паркет, даже самый толстый, должен быть сделан из пород древесины, устойчивых к нагреву: ясеня, ореха, дуба. Откажитесь от бука, клена и экзотических пород.

Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать.

Схемы укладки труб

Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.

В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».

Михаил Краев

Во внешних комнатах укладывайте трубы «змейкой» — от окон или самых холодных стен к центру, чтобы комната прогревалась равномерно. Во внутренних комнатах используйте схему «спираль». В коридоре или узкой комнате проще класть трубы «змейкой», а в полукруглых или квадратных помещениях — по спирали.

Какие трубы выбрать

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства.
  Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Монтаж теплого пола: пошаговая инструкция

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

На гидроизоляцию положите утеплитель, например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку, чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками: это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг.

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос. Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300. Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Резюме

Теплый водяной пол может стать основным источником отопления или дополнением к радиаторам в комнате. Какую бы схему и материал для труб вы ни выбрали, это простой и сравнительно бюджетный способ создать в доме уют и комфортный микроклимат. С установкой системы можно справиться самостоятельно, если доверить этап расчета и проектирования мастеру. Так вам не придется разбираться в формулах, а при монтаже не будет лишних или недостающих деталей. Соблюдайте рекомендации по шагу укладки и радиусу изгиба. А если допустили ошибку, не волнуйтесь: пока не залили стяжку, есть шанс все исправить.

Узнайте больше:

• Как подключать светодиодные ленты: быстро, просто, правильно
• Нужно ли грунтовать гипсокартон перед шпатлевкой
• Как утеплить пол в доме

11.05.2022

Стяжка для теплого водяного пола

Содержание

• Что влияет на толщину стяжки
• Допускаемый минимум
• Допустимый максимум
• Заключение

Для достижения максимального комфорта внутри помещения, многие прикладывают все возможные усилия. Например, большое количество владельцев квартир и частных домов на пол укладывают напольное отопление. Современная система теплый пол – это отличное решение, ведь она идеально заменяет традиционную трубную и радиаторную систему отопления. Как правило, многие отдают предпочтение той системе, которая заливается стяжкой. И это не удивительно, ведь бетонная стяжка является идеальным аккумулятором тепла. Так, теплоноситель двигаясь по трубам, постепенно прогревает бетон. Бетон отличается высокой теплопроводностью. Как следствие, он начинает отдавать всю тепловую энергию в жилую комнату. Но чтобы все это работало правильно и хорошо, крайне важно соблюдать технологию по изготовлению стяжки. Прежде всего, в этой статье мы хотим рассказать вам о том, какая должна быть толщина стяжки для водяного теплого пола.

Что влияет на толщину стяжки

Прежде всего рассмотрим с вами все, что влияет на толщину отопительного пирога. Более того, оттого насколько правильно определить толщину, напрямую зависит:

• Эксплуатационный срок всей системы.
• Насколько равномерно будет прогревать пол.
• Теплоемкость пола.

Понятное дело, что тонкое основание греет очень быстро. Однако здесь есть и значительный минус. Тонкая поверхность теплого пола очень быстро греется и из-за этого она может начать трескаться. Особенно это будет видно там, где проложен греющий контур теплого пола. Более того, в таком случае напольное облицовочное покрытие будет прогреваться выше своей нормы. По этой причине некоторые покрытия могут из-за этого портиться. Если она будет сильно толстой, то в таком случае потребуется намного больше тепловой энергии. Как следствие, это сильно скажется на квитанциях по оплате за коммунальные услуги. Более того, из-за этого могут возникать проблемы по регулировке всех теплых полов, ведь основа долгое время будет удерживать высокую температуру .

Важно понимать, что стяжка для теплого пола выполняет роль не только как передатчик тепловой энергии. Стяжка для теплого пола служит как средство защиты от механического повреждения греющих элементов. Так, если она будет слишком тонкая, то при точечной сильной нагрузке она может не выдержать, что приведет к повреждению греющего контура. С другой стороны, не следует заливать ее сильно толстой по той причине, что у вас будет устанавливаться тяжелая мебель.

Как видно из всего вышесказанного, толщина стяжки на водяным теплым полом играет важную роль. По этой причине важно правильно ее выбрать. Согласно существующим нормативам, минимальная толщина может быть в районе 65 мм. Данной толщины будет достаточно только в тому случае, если дальше на теплый пол будет укладываться плитка. Этот облицовочный материал также будет сдерживать высокую нагрузку, по этой причине отопительному контуру никаких повреждений не будет. Что касается оптимальной толщины, то это 100 мм. Для промышленных или складских помещений допускается толщина стяжки на теплый водяной пол до 200 мм.

Итак, что же влияет на выбор той или иной толщины стяжки под теплый пол? Прежде всего определяет диаметр трубы. Дальше мы рассмотрим все эти показатели.

Допускаемый минимум

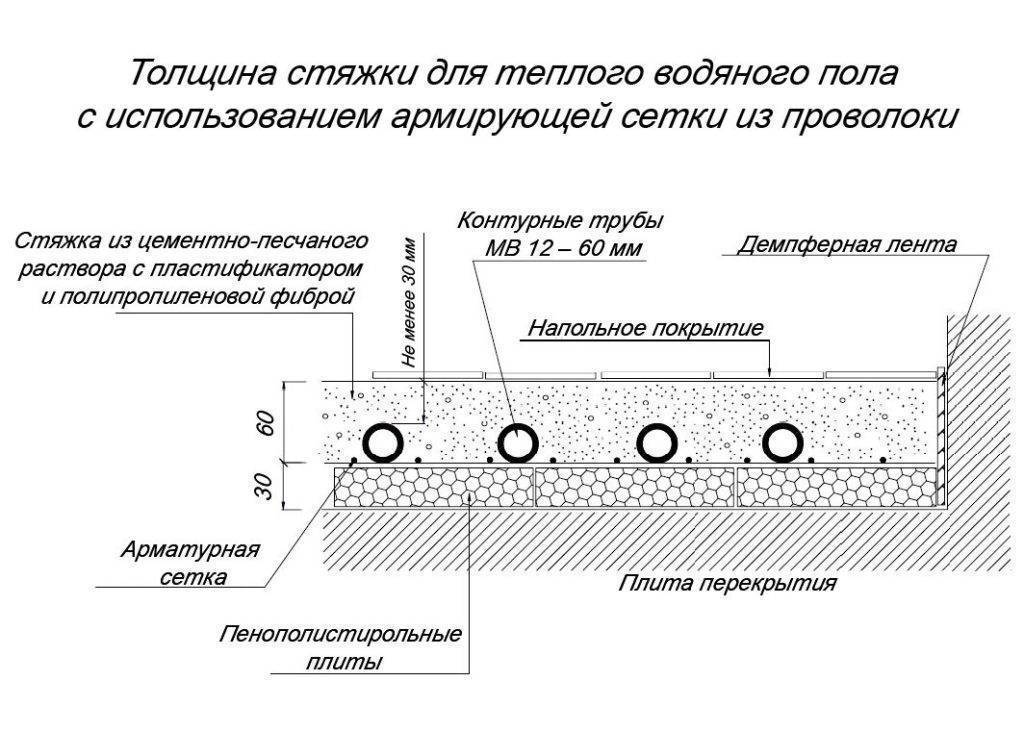

Минимальная толщина стяжки, как правило, имеет свои стандарты. Например, если сверху теплого пола будет заливаться самовыравнивающая стяжка, то допускаемый минимум может достигать до 20 мм. Если планируется заливка стяжки на основе цемента без армирования под плитку, то допускается минимум до 40 мм.

Важно! Достичь высоких характеристик по прочности и износостойкости с меньшим слоем покрытия вам попросту не получится. Поэтому указанные цифры являются минимальными.

Еще стоит также сказать, в каких случаях допускается заливка тонкой стяжки на теплый пол:

1. Если у вас имеется качественное и ровное черновое покрытие. В некоторых случаях черновое покрытие заливается, особенно тогда, когда речь идет о первом этаже частного дома, где имеется прямой контакт с грунтом. В таком случае черновая поверхность еще и утепляется.
2. Имеется выравнивающая стяжка, которая скрыла все имеющиеся дефекты. В этом случае речь идет о тонком покрытии, например, на бетонную плиту в квартире. Если вы хотите, чтобы ваша стяжка для теплого водяного пола имела минимальный показатель, то предварительно заливается тонкий слой выравнивающей стяжки.
3. Если в конструкции отопительного пирога отсутствует армирование. Некоторые системы теплого пола водяного могут включать использование металлической армирующей сетки. В этом случае вам не получится обойтись тонкой толщиной стяжки.

Важно! Заливка стяжкой теплого пола своими руками с минимальной высотой стяжкой невозможна и тогда, когда в том или ином помещении будет высокая нагрузка на напольное покрытие. Например, ванная комнате. В ней могут устанавливать чугунную ванну или другие тяжелые предметы. Или стиральная машинка, которая создает нагрузки в виде вибрации.

Допустимый максимум

Итак, теперь нам необходимо узнать, как толщина стяжки может быть максимальной. В этом случае также предусматриваются стандарты и положения. Но сразу стоит сказать, что делать сильно толстую для водного отопления под кафель не имеет никакого смысла. Лишний слой основания может спровоцировать негативные последствия, например:

• Значительный перерасход строительных материалов. Как следствие все это приведет к удорожанию всего проекта. Также увеличивается и объем выполнения работ.
• В результате сильно толстой стяжки для теплого пола приведет к инерционности процесса при нагревании пола. Значительно увеличится время, за которое будет прогреваться пол.
• Заметно сокращается полезная площадь помещения по высоте. Если вы проживаете в квартире где высота потолков и так минимальна, то заливать толстую стяжку не имеет смысла тем более.
• Дополнительная нагрузка на плиту перекрытия. Это крайне важно учитывать, ведь изготовленный теплый водяной пол будет оказывать серьезную нагрузку на плиту перекрытия, в среднем около 300 килограмм на метр квадратный и это при среднем слое. Если толщина увеличивается, увеличивается и нагрузка на перекрытие.

По каким причинам некоторые решают увеличить слой стяжки напольного обогрева? Здесь может быть несколько ситуаций. Например, есть цель сделать во всем доме один уровень. В таком случае в некоторых местах она может иметь большую толщину. Однако это не самое лучшее решение. Выровнять полы можно черновой стяжкой. Ведь если финишная будет служить в качестве выравнивающей, то это может привести к неравномерному прогреву пола. Такая ситуация на расход энергоносителя сильно не скажется, однако некоторые зоны пола будут греться неравномерно. Поэтому подумайте, а стоит ли рисковать и выравнивать полы финишной стяжкой.

Важно! Единственный случай, когда большая толщина стяжки на напольный обогрев оправдано, когда на основание будет оказываться серьезная нагрузка. Например, это может быть гараж, производственный цех и другие технические помещения.

Итак, какой вывод можно сделать? Какая стяжка лучше для теплого водяного пола? Безусловно, в каждом отдельном случае решение принимается индивидуально. Вам необходимо сразу обозначить цель эксплуатации того или иного помещения. Также учитывайте и тот факт, какое будет использоваться напольное покрытие. Существуют такие технологии, когда монтаж напольного отопления осуществляется без бетонной стяжки. Здесь в ход вступают технологии по укладке пола на деревянный пол. В этом случае водяной теплый пол без стяжки возможен.

Итак, выбирайте ту толщину, которая позволит вам испытывать максимальный комфорт. Обычно для частных домов, где будет небольшая нагрузка, останавливаются на толщине в районе 70 мм. Это та толщина, которая позволит обеспечить жилую площадь:

1. Равномерным прогревом пола.
2. Комфортной температурой.
3. Экономией при покупке всего оборудования и материала для стяжки.
4. Сократит объем всех работ.
5. Снизит нагрузку на нагревательный котел.

Заключение

Итак, как мы увидели, стяжка для напольного обогрева выполняет крайне важную роль. Однако, если неправильно определить ее толщину, то могут возникнуть серьезные проблемы. О них было уже сказано в этой статье. Поэтому мы рекомендуем придерживаться всех изложенных рекомендаций в этой статье. Это поможет вам достичь идеального баланса и качества при разработке и монтаже теплых полов. Так, вы сможете достичь хорошей температуры внутри помещения.

Мы надеемся, что этот материал был полезным для вас и вы получили немало полезной пищи для размышления. Делитесь своим опытом, оставляя комментарии в конце этой статьи. Это поможет новичкам не допустить распространенные ошибки. Также предлагаем вам просмотр подготовленного видеоматериала.

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как делать сухую стяжку пола своими руками
• Сухая стяжка Кнауф своими руками: инструкция, отзывы

Теплый водяной пол своими руками

• Преимущества и недостатки водяных теплых полов
• Водяной теплый пол своими руками
• Проектирование теплого пола — этап 1
• Аксессуары для водяного теплого пола — этап 2
• Укладка пола своими руками – этап 3
• Запуск водяного теплого пола — этап 4
• Чистовая отделка
• Правила и рекомендации
• Стоковая видеозапись

В наше время теплыми полами уже никого не удивишь. Во многих частных домах, где есть автономное отопление, хозяева самостоятельно устанавливают теплые полы. Монтаж непрост, но в итоге получается долговечная система отопления, с ее помощью можно добиться большей экономии и комфорта. Удешевить монтаж можно, если установить водяной теплый пол самостоятельно. Вам нужно будет купить необходимые материалы и элементы, подготовить поверхность оснований, согласно установленным требованиям. В этой статье мы рассмотрим, из каких этапов состоит процесс монтажа водяного теплого пола своими руками, и расскажем все нюансы проектирования и выполнения этой работы.

к оглавлению ↑

Преимущества и недостатки водяных теплых полов

Прежде чем разобраться, как сделать теплый пол своими руками, рассмотрим его плюсы и минусы.

Преимущества:

• Равномерный обогрев всего помещения за счет эффективного перераспределения тепла.
• Обеспечивает естественную циркуляцию воздуха в помещении.
• Совместим с любым покрытием.
• Возможность подключения к центральному отоплению или установка индивидуального отопления.
• Снижение затрат на отопление примерно на 20-40% по сравнению с радиатором.
• Независимо от источника питания.
• Возможность регулировки температуры в разных комнатах.
• Минимальные затраты на установку своими руками.
• Помещение имеет прекрасный вид, так как не видно труб отопления и радиаторов.
• Долгий срок эксплуатации.

Недостатки:

• Помещение прогревается в зависимости от площади помещения около 4-6 часов.
• Сложность конструкции, если использовать теплые полы как единственный источник обогрева помещения.
• Уменьшение высоты помещения, так как пол поднимается на 10-12 см.
• Не используйте такие напольные покрытия, как палас, ковер, ковролин.
• Возможность протечки и затопления соседей снизу или подвала.

Важно! Установка в многоэтажном доме запрещена или для установки необходимо получить специальное разрешение.

к оглавлению ↑

Водяной теплый пол своими руками

Монтаж водяного теплого пола своими руками состоит из четырех этапов:

1. Создать проект.
2. Выбор строительных материалов и оборудования.
3. Монтаж теплых полов своими руками.
4. Проверка и первый запуск системы.

После выполнения этих действий необходимо уложить напольное покрытие. Рассмотрим все шаги по очереди.

к оглавлению ↑

Проектирование теплого пола — этап 1

Для начала необходимо составить проект, убедиться в отсутствии препятствий для установки системы в помещении. Это могут быть:

• Высота помещения. Толщина монтируемой системы 100-120 мм, за счет этого уменьшится высота от пола до потолка.
• Место установки двери. Высота дверного проема должна быть 2,2 м, при установке системы высота пола поднимется, и придется либо увеличивать дверной проем вверху, либо делать дверь на заказ.
• Размещение окон. Если они расположены с северной, северо-западной или ветреной стороны, необходимо увеличить мощность всей системы, чтобы компенсировать потери тепла.

Важно! Нецелесообразно монтировать систему водяного отопления, если расчетные потери составляют более 100 Вт на квадратный метр.

• Несущая способность плит или балок перекрытий. Оцените, смогут ли плиты и балки выдержать вес всей системы водяного отопления.

Если препятствий для установки устройства нет, можно смело приступать к оформлению.

Расчет пола

Для начала необходимо рассчитать необходимое количество материала. Это зависит от всех параметров отапливаемого помещения, а также технических характеристик оборудования, из которого оно состоит. Расчет водяного теплого пола основывается на следующих данных:

• Площадь и высота помещения.
• Материал потолков и стен.
• Тип и степень теплоизоляции.
• Тип напольного покрытия.
• Материал и диаметр трубы.
• Мощность элемента, производящего нагрев.
• Желаемый температурный режим.

Далее делается чертеж, на котором отображается место установки основного оборудования, способ и шаг размещения труб.

Как правильно сделать водяной теплый пол

Как правильно сделать теплый пол? В первую очередь обратите внимание на такие нюансы:

• Нельзя устанавливать нагревательные элементы в местах размещения мебели, чтобы она не перегревалась и не пересыхала.
• Длина контура не более 90 м. Оптимальной длиной контура считается 50-60 м при сечении трубы 20 мм.

Важно! При необходимости установить два контура одинаковой длины. Короткие контуры обеспечивают равномерный нагрев по всей площади.

• Шаг укладки должен быть 10-50 см.

Важно! Если вы используете водяной теплый пол в качестве дополнительного источника отопления, то шаг укладки труб должен быть 30-50 см, а если в качестве монтажа основного, то 10-30 см.

• Установите термостаты — они снижают стоимость использования системы и предотвращают перегрев.

Теплый пол от центрального отопления в квартире

Монтаж теплого пола своими руками в квартире имеет ряд сложностей. Для начала вам необходимо представить проект в товарищество совладельцев или ЖЭК и систему отопления в вашем районе. Затем, после согласования, получите заключение о возможности установки системы.

Важно! Чаще всего разрешение получают владельцы квартир в новых домах, так как имеется отдельный стояк для откачки на случай прорыва горячей воды.

Монтаж водяного теплого пола в ванной комнате возможен путем подключения через выход к змеевику от полотенцесушителя. Для обогрева небольших площадей разрешение не требуется.

Типы систем теплого пола в частном доме

При проектировании выбирается тип системы водяного теплого пола:

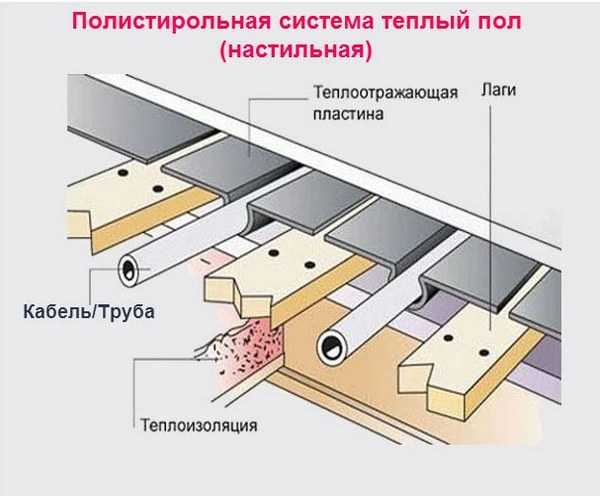

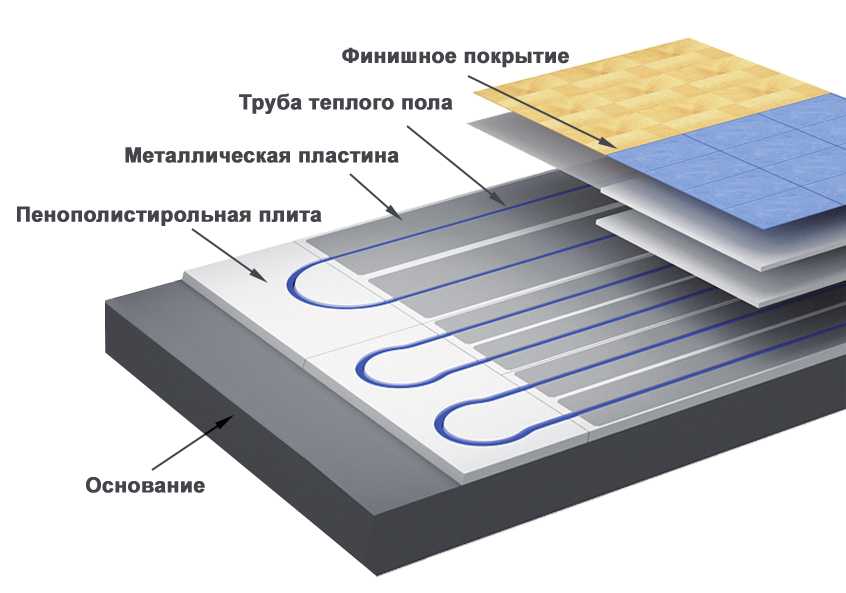

• Система напольных покрытий — используйте полистирол или деревянный настил.
• Бетонная система — трубы залиты бетоном (сделана стяжка).

к оглавлению ↑

Комплектующие для водяного теплого пола — этап 2

Водяное теплое тепло состоит из сложной системы труб с теплоносителем. Рассмотрим, какие компоненты необходимы для его устройства.

Котел водяного теплого пола

Самый распространенный вариант – подключение к газовому котлу. Его также можно подключить к центральному отоплению.

Также можно использовать электрические водяные полы. Греющий кабель у них находится внутри трубы, пол прогревается равномерно. Такие полы можно без проблем укладывать в многоквартирных домах. Недостатком этой системы является высокая стоимость электроэнергии.

Важно! Расчетная мощность котельной должна превышать суммарную мощность всех этажей на 15-20%.

Циркуляционный насос

Насос нужен для обеспечения движения в системе охлаждающей жидкости. Если площадь дома более 100 кв. м, то насос, встроенный в котел, не справится с нагрузкой.

Трубы:

• Медь – идеальный вариант. Они долговечны, с высокой теплоотдачей, но их стоимость увеличит бюджет всей установки.
• Металлопластик – занимают лидирующие позиции по соотношению цены и качества. Они легкие по весу и высокой температуре, легко гнутся, состав исключает появление в них отложений и коррозии.
• Полипропилен — имеют невысокую цену, но велика вероятность приобрести некачественный товар.
• PEX — изготовлены из сшитого полиэтилена, надежны, но нуждаются в жестком креплении, так как при нагреве расправляются.

Важно! При использовании этого типа трубы шаг монтажа держателей уменьшают в 2-3 раза.

Изоляция

В качестве теплоизоляции можно использовать такие материалы:

• Пенопласт.
• Фольгированный полиэтилен.
• Минеральная вата.

Важно! Толщина утеплителя на цокольном этаже, первом этаже, над цокольным этажом должна быть больше.

Теплосчетчик

При получении разрешения на устройство водяной системы водяного теплого пола в многоквартирном доме необходимо установить в квартире теплосчетчик.

Армирующая сетка

Данная сетка позволит армировать бетонную стяжку после укладки трубопроводной системы.

Коллекторный шкаф

Устанавливается для монтажа с магистралью теплоснабжения регулировочных элементов и стыков труб.

Материалы для устройства стяжки:

• Бетон.
• Демпферная лента.
• Крепеж.

к оглавлению ↑

Монтаж пола своими руками – этап 3

Монтаж теплого пола своими руками состоит из поэтапного выполнения действий.

Установка распределительного шкафа

Состоит из следующих элементов:

• Коллектор.
• Насос.
• Сливной патрубок.
• Вентиляционный клапан.

Размер коллектора зависит от его конфигурации. Коллектор должен быть установлен на одинаковом расстоянии от всех цепей. Если такой возможности нет, то возле одного из самых длинных контуров.

Важно! Оставьте свободное место для изгиба труб при установке коллектора. Монтаж труб допускается только снизу.

Подготовка основания:

1. Устранить все перепады высоты полов, очистить всю поверхность от мусора.
2. Уложите изоляционный материал на подготовленную поверхность.
3. Установить гидроизоляцию.

Важно! Чтобы обеспечить равномерное распределение тепла по поверхности, выровняйте полы под теплым полом.

Прокладка труб

Укладка труб может выполняться несколькими способами:

• Змейка — труба проходит от утеплителя по наружной стене, после чего волнообразно возвращается обратно. Подходит для небольших комнат.
• Улитка — монтаж труб производится по периметру и сужается к центру. Для обеспечения возврата теплоносителя необходимо прокладывать трубы через ряд. Используется в помещениях площадью более 40 кв.
• Меандр или двойная змейка — петли змейки проложены параллельно, позволяют организовать движение по трубам охлаждаемого и теплого теплоносителя.

Важно! Начинать монтаж лучше всего с наружных или самых холодных стен помещения.

Вот еще несколько советов, которые пригодятся вам на этом этапе:

• Для правильной раскладки сначала разметьте поверхность пола. Используйте только цельные трубы или очень надежные соединения.
• Укладка трубы начинается с соединения одного ее края с коллектором.

Важно! Укладка трубы должна быть не менее 7 см от стены. Возле наружных стен это расстояние можно уменьшить.

• После укладки труб их необходимо закрепить. Это можно сделать с помощью дюбелей и привязать к ним трубу с помощью медной проволоки, либо привязать трубу к уложенной армирующей сетке.
• Использование ребристой подложки из полистирола упростит вашу работу. Он поможет уложить трубы рядами и обеспечит теплоизоляцию.
• По завершении монтажа подсоедините свободный край трубы к коллектору обратки.

Гидравлические испытания

Опрессовка предусматривает вход в систему под высоким давлением воды. Для проверки рекомендуется использовать давление, превышающее расчетное в 2 раза. В первые полчаса теста можно снижать давление не более чем на 10%, а в последующие от 2 до 15% от исходного значения. Срок проверки один день и более. Если при проверке не будет нарушений и прогрев пола будет равномерным, то можно продолжать выполнение работ.

Стяжка пола

Для стяжки можно использовать:

• Бетон с добавлением пластификатора.
• Готовая смесь, хорошо проводящая тепло.

Высота стяжки 3-7 мм. Раствор заливают полной системой с установленным во время испытания давлением. Твердение бетона 28 дней. Время застывания смеси определяет производитель.

Важно! Устройство обеспечивает деформационные швы на поверхностях площадью более 40 кв. м

к оглавлению ↑

Запуск водяного теплого пола – этап 4

После полного высыхания стяжки можно запускать систему. На заданные параметры он выйдет в течение 2-3 дней.

к оглавлению ↑

Чистовая отделка

Пол с подогревом готов и покрыт отделочными материалами. Самыми популярными в наше время являются ламинат и плитка.

Укладка ламината на такой теплый пол происходит со следующими нюансами:

• Ламинат должен быть высокого качества. Чаще всего ламинат, который подходит для теплых полов, имеет маркировку «Теплый пол».
• Под него не подходит теплоизолятор.
• Для вентиляции данного напольного покрытия необходимо оставить по периметру зазор толщиной около 1-1,5 см, который затем закрывается плинтусом.
• Перед укладкой ламинат укладывается на весь пол, чтобы он набрал свою температуру.

Важно! Ламинат не создает никаких сложностей в использовании в качестве напольного покрытия для водяного теплого пола, а вот плитку мастера рекомендуют использовать под водяной теплый пол. Плитка обладает более высокой теплопроводностью и не выделяет вредных для здоровья жителей испарений.

к оглавлению ↑

Правила и рекомендации

Теплый водяной пол своими руками, прослужит долго, если соблюдать советы по их эксплуатации:

• Сделайте постепенный набор желаемой температуры. Не запускайте систему на максимум после длительного периода бездействия. Повышайте температуру постепенно на 4-5 градусов в день.
• Температура поступающего теплоносителя не должна превышать 45 градусов.
• Не включайте/выключайте систему часто.
• Обеспечивают оптимальную влажность в помещении.

к оглавлению ↑

Стоковая видеозапись

Правильно подобрав продаваемое сейчас оборудование на любой вкус и кошелек, и воспользовавшись пошаговым выполнением работ, описанным выше, а также правилами и рекомендациями, вы установить теплый пол своими руками, который будет радовать вас долгие годы без особых трудностей и проблем.

Плюсы и минусы лучистого теплого пола — New Avenue Homes

27 фев

Автор: Guest User

Излучающий пол с подогревом превращает ваш пол в радиатор большой площади. Пол становится обогреваемой поверхностью, которая напрямую обогревает дом. Этот этаж можно «заряжать» в непиковые часы, когда электричество дешевле, и, если тепловая масса достаточно велика, он может поддерживать комфорт в доме в течение всего дня без дополнительных затрат электроэнергии. Другие варианты обогрева дома включают принудительное воздушное отопление, отопление плинтуса, газовые горелки, электрические нагревательные элементы, обогреватели и пассивную солнечную конструкцию.

Существует три типа лучистого теплого пола:

• Теплые полы с воздушным подогревом – воздух не может удерживать большое количество тепла, поэтому этот тип системы устанавливается редко. Они не рентабельны для бытового использования.

• Электрические лучистые полы. В этом типе обогрева используются электрические кабели или электропроводящие пластиковые маты, укладываемые под напольное покрытие. Он экономически эффективен при использовании с напольными покрытиями со значительной тепловой массой. Электрические системы дешевле в установке, чем гидравлические системы, но в долгосрочной перспективе, вероятно, будет дешевле использовать другой источник топлива и использовать гидравлическую систему, которая работает на газе. Этот вариант часто используется для модернизации одной комнаты или для добавления немного роскоши. Это распространено в ванных комнатах, но может быть идеальным для небольшого дома или для периодического использования.

• Водяные теплые полы. Самый популярный и экономичный тип лучистого отопления. Водяные системы водяных теплых полов перекачивают воду, нагретую из бойлера, по трубам, уложенным под полом. Коллекторная установка позволяет варьировать нагрев различных зон. Это идеально подходит для домов, которые уже используют водонагреватель.

Трубы теплых полов до их покрытия стяжкой. – Из: Википедия

Иллюстрация водяной системы лучистого теплого пола. – Откуда: Этот старый дом

Распределение температуры приточного воздуха и лучистого тепла. Обратите внимание на равномерный градиент в системе лучистого отопления по сравнению с круговой циркуляцией в системе с принудительной вентиляцией. – От кого: Uponor

Во многих наших проектах в New Avenue мы включили пол с подогревом. Вот краткий список преимуществ и недостатков лучистого теплого пола:

• Одним из главных преимуществ является комфорт. Теплый пол позволяет более комфортно ходить босиком.

• Теплый пол работает очень тихо. Нет потока воздуха через воздуховоды, как можно было бы услышать от систем отопления с принудительной подачей воздуха, и нет бульканья и практически нет скрипа расширения и сжатия, как можно было бы услышать от плинтусных радиаторов.

• Для водяного отопления более низкая температура котла, чем необходимая для отопления плинтуса, увеличивает срок службы котла и дает возможность использовать горячую воду, нагретую солнечной энергией. Однако это трудно допустить, и часто это проект «сделай сам».

• Отсутствие необходимости конфигурировать комнату для плинтусного радиатора или воздуховода дает жильцам больше свободы при расстановке мебели. Система отопления практически незаметна.

• По дому циркулирует меньше пыли, чем при использовании систем принудительной вентиляции. Нет поверхностей, которые становятся слишком горячими и сжигают пыль, как в электрических плинтусах.

• Этот тип отопления хорош, когда у жильцов дома острая химическая чувствительность или аллергия. Система с принудительной подачей воздуха может распространять пыль, а электрический нагревательный элемент или газовая горелка могут сжигать частицы пыли.

• В системе принудительной вентиляции нагретый воздух поднимается к потолку, затем охлаждается и опускается вниз. Система лучистого пола обеспечивает более желательный температурный градиент по всему помещению.

• Установка лучистого обогрева пола дороже, чем установка других видов отопления, особенно при модернизации. Кроме того, в зависимости от местного климата вам может понадобиться отдельная система кондиционирования воздуха. Вы можете рассчитывать заплатить на 50% больше за установку водяной системы лучистого обогрева пола, чем за обычную систему с принудительной подачей воздуха. Затраты в среднем составляли 12-15 долларов за квадратный фут в проектах, которыми мы руководили.

• Высокоэффективные зеленые дома, которым требуется мало энергии для отопления, не получат или получат очень мало выгоды от дополнительных затрат на установку дорогой системы отопления. Другие, менее дорогие варианты отопления могут обеспечить такой же уровень комфорта, особенно когда ограждающие конструкции здания уже хорошо справляются со своей задачей.

• Существует временная задержка движения тепла через пол. Это может привести к проблеме перегрева, если есть другие источники, такие как пассивная солнечная энергия, уже доставляющая тепло в помещение. Вероятно, лучше отключить или избегать установки излучающих плит пола, где солнечное тепло уже будет нагревать воздух более непосредственно.

• Чтобы быть эффективными, напольные покрытия должны быть тонкими и проводящими. Покрытие не должно изолировать систему отопления от помещения. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, но также можно использовать тонкие ковровые покрытия и дерево.

• Стабильное тепло может быть нежелательным для домовладельцев, которые любят включать и выключать отопление в разное время дня.

• Идеально подходит для небольших помещений с низкой крышей, но в некоторых случаях может быть менее энергоэффективным, чем принудительное воздушное отопление. Проконсультируйтесь с подрядчиком по отоплению, чтобы увидеть, будет ли это разумно.

Несмотря на то, что теплый пол стоит дороже, он является популярным вариантом. Это обеспечивает гораздо больший комфорт, чем то, с чем многие из нас сталкивались в старых, сквозняковых или плохо отапливаемых домах. Хорошо работающая система лучистого отопления с программируемым термостатом может сэкономить вам сотни долларов на счетах за отопление дома.
