Как установить винтовые сваи своими руками (видео)

Опубликовано: 31.10.2019 в 14:08

Автор: admin

Категории: Статьи

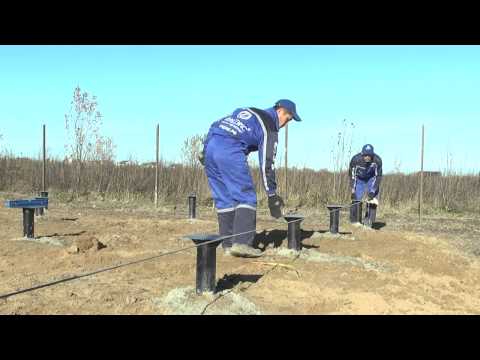

Видео о том, как монтировать винтовые сваи своими руками, можно найти в интернете. Ролики на строительных сайтах помогают понять технологию новичкам и ориентируют в пошаговых действиях. Однако по видео нельзя полностью усвоить детали установки. Чтобы сделать прочный фундамент, необходима инструкция. Начинать нужно с изучения выбора  свай и последовательности  монтажа винтовых фундаментов.

Как выбрать винтовые сваи?

Перед покупкой нужно знать параметры и конструкцию. Винтовые сваи состоят из трех основных частей. Это: винт, стальной ствол и оголовок, изготовленные по государственному стандарту. Не все производители работают по ГОСТу, и на рынке много металлических опор низкого качества. Новички в строительстве, которые никогда не имели дела со сваями, могут запросто их купить. Если они дешевые, то недостатки у них точно есть. Мастера определяют их визуально.

Некачественные сваи изготовлены из тонкого металла. Они непрочные и имеют дефекты лопастей винта. Это одна из проблемных зон, на которую новички почти не смотрят. Для начинающих строителей все сваи выглядят одинаково. Дешевые стальные опоры приобретают для легких конструкций: ангаров, заборов, беседок без возможности демонтажа и установки в другом месте. Такие сооружения не слишком тяжелые, и тонкие сваи их удерживают. Если проблема в винте, можно ожидать разрушение фундамента. Нормальные винтовые сваи можно демонтировать несколько раз и использовать заново.

Где найти видео и как получить опыт монтажа свай?

Новички спрашивают, что лучше  поможет освоить технологию установки винтовых свай: видео или опыт? Ценные знания получают во время процесса и просмотре. Поэтому в интернете востребованы записи с пошаговым вкручиванием  винтовых  стрежней. Выбирая ролик о том, как устанавливать свайные фундаменты, не нужно ориентироваться на опыт компаний, поскольку они используют спецтехнику. Надо найти видео на тщательно выбранном ресурсе, где работу выполняют вручную мастера. На видеохостингах такие ролики есть. Некоторое строительные порталы подбирают специально с пошаговыми этапами и развернутыми комментариями.

Чтобы получить практику в установке свай, записей с мастер-классами недостаточно. Только на реальном опыте новичок сможет узнать о тонкостях ввинчивания опор. Проделать такую работу несложно. Не надо сразу браться за строительство дома. Для начала подойдет монтаж свайного фундамента под пристройку или подсобку. При завинчивании опор новичок получает нужный опыт, а мастера есть возможность проанализировать свои ошибки.

Установка фундамента своими руками

Завинчивание стержневых опор проводят ниже уровня промерзания почвы. В среднем глубина замерзания грунта в России составляет 1,3-1,6 метра. Ее помогают установить геодезические исследования участка. Конструкции выбирают с учетом холодной зоны. В расчет идут: длина , диаметр изделий, несущая способность, толщина стенок. Одна свая выдерживает от 7 тонн нагрузки. Этапы монтажа:

1. Опоры обработают защитным раствором от коррозии. Иначе металл быстро разрушится в почве под воздействием влаги и кислот.
2. После ввинчивания концы выравнивают. После подрезки на поверхности остается примерно 50 см стального ствола.
3. К этому остатку привариваются оголовок.
4. Заливку свай бетоном выполняют для укрепления опор изнутри. Сваи, внутри которых бетон, почти вечны. Они могут служить полтора века.
5. Ростверк фундамента делают из дерева или металла. Стальная обвязка из швеллера более прочная. Для этого пластины и уголки приваривают к оголовкам или укладывают брус.

Винтовые сваи своими руками: видео об ошибках

В записи можно посмотреть моменты, где при установке допускаются погрешности. Ошибки при установке свай бывают разными. Такие оплошности допускают новички и неопытные мастера.

Существует целый список, которые часто приводят к уменьшению прочности фундамента. Одна из таких — установка сваи под углом к поверхности. Это происходит, когда мастер во время вкручивания опоры обнаруживает, что винт наткнулся на препятствие и дальше не идет. Не нужно ставить опору под наклоном, лучше выбрать другое место.

Часто при монтаже не делают заливку полости свай бетоном. Некоторые мастера заполнят трубу частично. Не стоит совершать такую ошибку, поскольку  раствор нужен для стабильности и антикоррозийной защиты полости. Из-за его отсутствия она потеряет прочность, что ставит под угрозу всю постройку.

Ошибкой считают установку сваи в предварительно проделанное отверстие в земле. Особенность технологии состоит в том, что винт и лопасти утрамбовывают в грунт при вкручивании в землю. Если углубление уже готово, плотно спрессовать грунт вокруг ствола невозможно, и у сваи элементарно отсутствует стабильность. По этой причине ее не следует вывинчивать, чтобы отрегулировать высоту. Это приводит к разрыхлению грунта и проседанию. Земля под ней не выдерживает тяжесть строения. Не нужно забывать срезать технологические отверстия свай. Если длины не хватает, ее можно нарастить, сварочный шов и приваренный оголовок окрасить.

Рекомендуем посетить другие разделы сайта:

• винтовые сваи для забора
• винтовые сваи под фундамент
• винтовые сваи для бани

Вернуться на главную страницу.

Вкручивание своими руками без техники. — Домина

Возможность закрутить винтовую сваю своими руками интересует многих наших заказчиков. И речь идет не о коротких, как Вы могли подумать, а именно о длинных трехметровых свай. Бывают такие места, где просто нет возможности пройти технике или если Вы живете очень далеко, так же поводом может послужить и завышенная стоимость доставки техники до Вашего населенного пункта. В этой ситуации может помочь только вкручивание свай своими силами.

upd 2019: на данный момент, уже появились разные чертежи переходников, которые помогают нашим заказчикам из других городов, а тем, кто живет в г. Хабаровск, можем предоставить специальную насадку бесплатно. Если Вы из другого города, можно приобрести эту насадку у нас, но и простой чертеж из первого варианта будет дешевле.

Еще поводом воспользоваться данным приспособлением могут послужить труднодоступные участки или закрытые другими постройками. Оцинкованные винтовые сваи с наконечником в виде огромного самореза заходят в грунт легче, чем лопастной тип, но сложности все ровно есть.

Нельзя забывать тот факт, что она уплотняет грунт вокруг себя. Если лопастную сваю постоянно вращать, рано или поздно, она раскопает себе путь и погрузится на нужную глубину, а многовитковая, при правильном вращении не прокручивается и постоянно погружается сдавливая грунты.

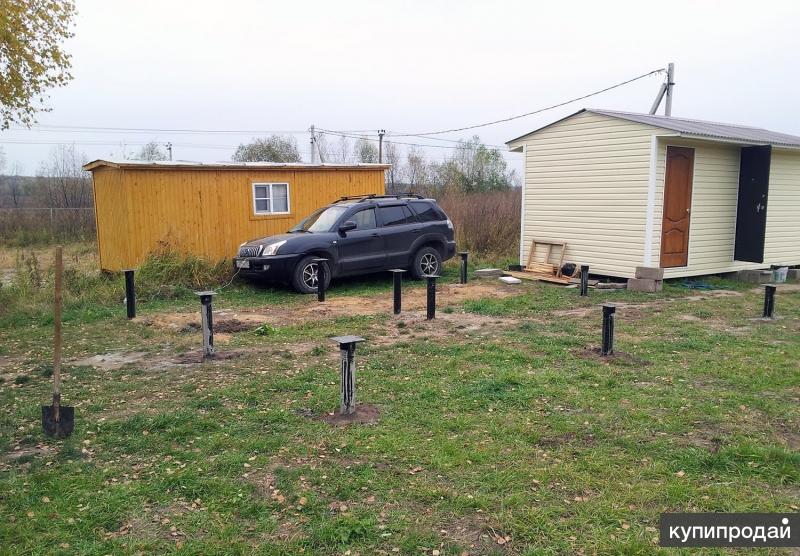

Один из наших заказчиков запланировал построить небольшой каркасный домик за основным домом на участке. Все подъездные пути отрезаны садовыми насаждениями. Выбора нет, только как закручивать самому.

Вот краткий инструктаж о проделанной работы:
Для начала в стволе каждой сваи сверлится отверстие нужного диаметра (чтобы входил лом).

Заранее, в комплект к лому можно запастись трубами, которые на него можно одеть и увеличить тем самым длину рычага для наибольшего давления.

Пригодится и небольшой садовый бур, для «просверливания» небольшого отверстия глубиной 500…700мм, чтобы легче было на начальном этапе.

Садовый бур позволит задать винту нужную траекторию и быстрее выйти на самостоятельное закручивание (без давления сверху), да и дотянуться до рычага в самом начале закручивания можно будет без стремянки.

После подготовки отверстия и прохождения относительно простых ~2 метра наступает самый сложный процесс. С каждым оборотом вращать становится все труднее и труднее.

Стоит отметить, что сваи закручиваются всегда по-разному. Например, был момент, когда при подходе к заветным 2,6м понадобилась сила 6 ти человек и был погнут очень прочный лом, но в итоге — свая была закручена. Другие поддавались силе 2-4х человек без проблем.

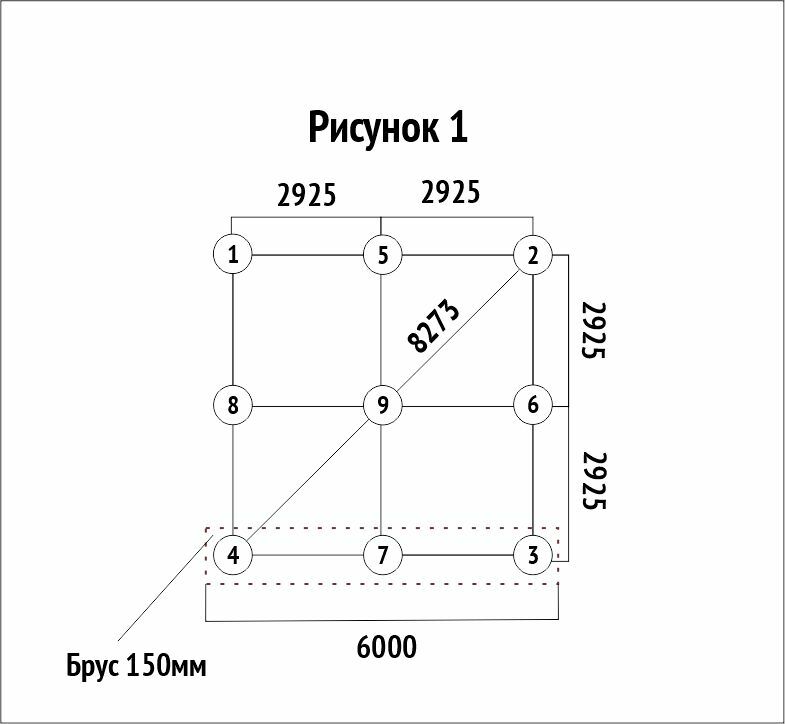

По мере погружения, стало очень неудобно толкать рычаги, приходилось работать почти ползком. При разметке необходимо учесть тот факт, что на всю длину рычага не желательно расположение каких либо насаждений или возвышенностей. Первые скорее всего будут все затоптаны, а второе добавит много нецензурной брани в процесс закручивания возле препятствия.

По средним подсчетам, на одну единицу уходит от 30 до 60 минут с учетом кратких интервалов отдыха. Т.е. фундамент из 6-10 больших саморезных свай вполне реально закрутить за один день вручную. Самое главное это – пластичные грунты, наличие физической силы и воды в запасе.

Данная работа была завершена за полтора дня, включая работы по сверлению отверстий в свае. Хотите больше ручных монтажей? Можете посмотреть в блоге здесь.

Приспособление для закручивания свай руками: отдаем в аренду бесплатно (фото) Вкручивание винтовых свай при помощи ручного инструмента. (фото, видео)

Американский заземляющий винт — фундаментный заземляющий винт

ПРОСТО. ТВЕРДЫЙ. СТАБИЛЬНЫЙ.

Мы строим мир на более простой основе.

Американский заземляющий винт обеспечивает лучший фундамент, доступный каждому. В настоящее время винтовые сваи используются во всем мире для создания прочного, безопасного и долговечного фундамента практически для любых строительных работ в любом ландшафте. Наше решение просто по своей конструкции: оно соответствует строительным нормам, просто и доступно в установке и готово к установке в течение нескольких часов, а не дней или недель.

О нас

БЫСТРО И ПРОСТО

Стабильный фундамент, готовый за короткое время.

ЭКОНОМИЧЕСКИ ЭФФЕКТИВНЫМ

Экономьте на материалах и рабочей силе, не требуя земляных работ или бетонирования.

СТАБИЛЬНЫЙ

Системы, предназначенные для минимизации отходов и воздействия на окружающую среду.

НАСТРАИВАЕМЫЙ

Мы можем спроектировать и изготовить системы в соответствии с вашими потребностями.

Заземляющие винты в действии:

Заземляющие винты крепят конструкции лучше, чем бетон.

Если вы уже работали с заземляющими винтами, скорее всего, мы их сделали. Мы были одним из первых в мире производителей этой технологии и продолжаем устанавливать мировой стандарт качества и производительности. Наш подход основан на сотрудничестве: мы делимся своими знаниями и передовым опытом с международной сетью инженеров, производителей и профессионалов в области строительства.

Без бетона и

Экологически чистый

Немедленно

Постоянный

Стоимость

Области применения

Наша технология заземляющих винтов — выбор профессионалов для проектов солнечной энергетики, строительства и потребительского/жилого рынка.

Солнечная

Безопасные солнечные батареи с минимальным воздействием на окружающую среду.

Строительство

Профессиональные системы для быстрого строительства.

Семья

Шурупы для заземления для легких и бытовых нужд

ОТЗЫВЫ

Что говорят наши клиенты

В American Ground Screw удовлетворенность клиентов является нашей конечной целью. Посмотрите, что говорят наши клиенты о различных услугах, которые мы предоставили для их проектов.

Шон Далтон

В прошлом мы имели дело с несколькими производителями свай, и я должен сказать, что AGS превзошла их всех с точки зрения качества, своевременной доставки и выполнения обещаний.


Rich DuBeau

Последние несколько лет мы покупаем наши заземляющие винты у American Ground Screw… отличный сервис, материалы хорошего качества, они поддерживают свой продукт… Настоятельно рекомендую

Keith Senft

Мы используем продукцию American Ground Screw с момента основания.

Мы провели комплексную проверку при поиске производителей винтов. Найти компанию с производственными мощностями для своевременного выполнения требований проекта любого масштаба, а также техническими знаниями и данными испытаний для решения проблем, связанных с конкретным проектом, было непросто. Качество, сервис и инновации делают компанию AGS лидером в производстве и реализации винтовых свай. Screwco надеется на совместную работу над следующими и многими другими проектами.

Джим Беккер

В мире закупок вы обычно выбираете только два из трех достоинств поставщика; Качество , Хорошая цена или Своевременная доставка . American Ground Screw — один из немногих поставщиков, который предлагает все три….читать дальше Я очень доволен качеством и обслуживанием, которые мы получили от AGS. Их готовность предпринять дополнительные шаги для удовлетворения наших потребностей — вот почему я постоянно меняю порядок.

Спасибо!»

ВЕДУЩИЕ РЕШЕНИЯ ДЛЯ ШИНТОВЫХ ВИНТОВ

Наша продукция

ПРЕИМУЩЕСТВО ЗАЗЕМЛЯЮЩЕГО ВИНТА

Заземляющие болты — проверенная альтернатива бетонному и глубокому фундаменту

Заземляющие винты экономят ваше время и силы. Благодаря современным продуктам
и простым в использовании инструментам вы можете установить структурные фундаменты
всего за несколько минут. Просто отметьте место, закрутите винт и
начните строительство — без копания, перепланировки, удаления грунта или ожидания
для заливки бетона.

Постройте прочное здание с небольшим бюджетом, необходимым для монолитного бетона
фундаментов. Анкерные и строительные проекты теперь могут быть выполнены
с меньшим количеством рук, меньшего количества материалов и менее специализированной рабочей силы. И
поскольку для удаления не требуются затраты на снос или переработку, вы также экономите деньги на
задним конечным операциям.

Бетон и саморезы
НЕТ СРАВНЕНИЯ

Бетон

Зависит от погодных условий
Site Clearing
Site Survey
Excavation
Formwork
Reinforcement
Concrete install
Curing
Form removal
Site CleaNup
Building Ass embly

Ground Screw

Weather Independent
Site Clearing
Site Survey
Excavation
Formwork
Усиление
Винтовая установка
Отверждение
Удаление опалубки
Очистка площадки
Сборка зданий

Давайте поговорим о вашем проекте

Обращаясь к нам, вы знаете, что получаете высококвалифицированных специалистов, обладающих знаниями и опытом, чтобы убедиться, что вы получаете правильный продукт.

Свяжитесь с нами

для палуб: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требует особого ухода. Кто может винить его? Настилы представляют собой значительные первоначальные инвестиции, но легко выбрать материалы или сделать выбор, который подразумевает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термически модифицированную древесину в качестве материала для настила (смотрите это исследование в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует фундаменты палуб, быстро столкнется с главным вопросом: винтовые сваи или бетонные сваи? По названию этой статьи очевидно, что выбрал Мэтт, поэтому, чтобы избавить вас от гугления, мы выложим здесь результаты его исследований. Продолжайте читать, чтобы узнать о плюсах, минусах и часто задаваемых вопросах о спиральных пирогах (винтовых сваях) для настила.

Винтовые сваи, или винтовые сваи, — это тип фундаментной системы, существовавший еще в 1800-х годах, что намекает на то, насколько долгий срок службы у этих вещей. По сути, это гигантские валы из оцинкованной стали с винтообразными фланцами, которые вкручиваются в землю. Они ввинчиваются в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Обычно их устанавливают так, чтобы они проходили чуть ниже линии промерзания, но иногда могут достигать глубины в сотни футов в зависимости от состояния почвы.

Эти пирсы можно вбивать в большинство типов грунта, но твердая порода требует предварительного бурения, что также увеличивает ваши расходы. Каменистые почвы также подходят, но иногда вы можете столкнуться с достаточно большим камнем, чтобы начать процесс заново и переместить винт.

Винтовые сваи устанавливаются очень быстро — это как мгновенный фундамент. Они работают в различных почвенных условиях, и их установка довольно экономична. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно ненавязчивы в окружающей среде.

Винтовые сваи просты в установке, но их не нужно делать своими руками. Для их установки вам понадобится специальная техника.

На родине Rise в Восточной Канаде — мы платим в среднем 250 долларов за стандартную винтовую опору. Эта цена включает в себя полную установку, кронштейны и небольшой технический отчет в конце, чтобы вы знали, что сваи имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за один пирс, и, возможно, вы правы. Но подумайте об этом: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырыта яма и залит бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Вот еще несколько цифр, которые нужно учитывать, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материалов: 70 долларов США

Время установки: 2-3 дня

Стоимость рабочей силы: 30-230 долларов США — и это будет зависеть от используемого оборудования и времени на установку, которое зависит от состояния вашей почвы.

Для тех, кто говорит: «Я собираюсь установить их сам», имейте в виду, что при установке бетонных опор многое может пойти не так. Сколько стоит для вас ваше время? Вам понадобится много этого для этой работы.

Итак, в конце концов, 250 долларов сейчас звучат не так уж и плохо, не так ли? Специально для того, чтобы быть уверенным, что ваш фонд никуда не денется!

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при работе со спиральными сваями следует учитывать несколько моментов:

процесс заготовки и производства, и немного в транспортировке. Обычно они изготавливаются из стали и покрыты цинком и требуют источников высокой температуры. Однако один плюс заключается в том, что отходы в этом производственном процессе все еще довольно низки и в основном представляют собой обрезки. Тем не менее, общая потребляемая энергия для винтовых свай относительно низка, и это также благодаря очень простому процессу установки.

Надежность и долговечность также являются ключевыми факторами низкой ударопрочности винтовой опоры. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он находится.

Стальные пирсы практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы смотрим на любое потенциальное выделение газа из материала или любое потенциальное загрязнение почвы, в которую они помещены. Это также хорошая причина выбрать оцинкованную отделку вместо окрашенной.

Вот кое-что, что я узнал о небольших сооружениях — такие вещи, как перголы или даже террасы на уровне земли, могут работать с этой опцией. Я называю эти самодельные винтовые пирсы. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (кстати, нестандартные кронштейны оплачиваются отдельно), и они работают по сути так же, как винтовые сваи, которые мы устанавливали ранее, но с одним большим отличием — вы можете установите их сами!

Вам необходимо проверить местные строительные требования и узнать, подходят ли эти винтовые сваи для вашего проекта.

Глядя на них вблизи, видно, что они заметно меньше винтовых опор, которые мы установили для палубы. Другое большое неизвестное здесь заключается в том, действительно ли мы добились успеха в нашей установке — не зная фактического крутящего момента, необходимого для поворота сваи на место, мы на самом деле не знаем, какой вес эти сваи выдержат, поэтому вы можете только хочу рассмотреть их для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными сваями, — это отделка с порошковым покрытием по сравнению с типичной отделкой из оцинкованной стали, которая используется для свай, и которая имеет преимущества долговечности по сравнению с краской.

Вы захотите привлечь подрядчика по установке винтовых свай на ранней стадии процесса — выбор правильного размера стволов свай может оказать большое влияние на стоимость вашего проекта, поэтому важно знать, где вы разместите сваи и сколько их потребуется. существенный.

В идеальном мире идеально провести геотехническую съемку перед установкой винтовых свай. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство настила или сценария, когда подрядчик по пирсу знаком с почвенными условиями в этом районе.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом, иначе вам, возможно, придется купить новый кронштейн, чтобы помочь поддержать то, что вы строите

Дважды проверьте в местном строительном отделе idea тоже, чтобы убедиться, что вы соответствуете всем требованиям к коду. Обычно признаком хорошего подрядчика по винтовым пирсам является тот, кто предоставит инженерную печать с работой, которую вам, возможно, потребуется принести в местный строительный отдел для подписания.

Наконец, убедитесь, что вы заранее подготовились, позвонив по телефону, прежде чем копать потенциальные подземные провода или трубы — ваш подрядчик по винтовым пирсам может попросить вас сделать это до установки. Но помимо электрических или газовых линий, будьте в курсе всего, что может скрываться под землей.
