Монтаж фундамента на винтовых сваях своими руками

Монтаж фундамента на винтовых сваях своими руками | СВ-Фундамент

Прежде всего, следует выбрать оптимальную конструкцию фундамента. Среди возможных вариантов – ленточный фундамент, монолитная фундаментная плита, фундамент на винтовых сваях либо столбчатый фундамент.

При возведении дачных домов или коттеджей по технологии сип-панелей, из щитового, брусового либо других видов деревянных материалов, более предпочтительно использование винтовых свай.

При уверенности в благоприятном грунте на выбранном участке (нет корней, камней, известняковых либо торфяных заложений) может производиться самостоятельный монтаж винтовых свай, без необходимости применять специальную технику.

Для самостоятельного монтажа потребуются:

«Стандартные сваи». Винтовые сваи длиной 2.5 м и диаметром 108 мм.
Определяется диаметр сваи в зависимости от прогнозируемых нагрузок. ДляСВС-108/2500 мм. несущая способность в суглинках составляет в среднем 4-8 тонн.
Определяется длина сваи в зависимости от степени промерзания грунта в регионе, состава грунта (расстояние устойчивого грунта от поверхности), высоты цоколя строения (минимум 0.5 м.).
Оголовки 250*250 мм;
Лопата.
Колышки, с помощью которых размечается свайное поле.
Рулетка.
Лопата.
Маркер по металлу.
Гидроуровень или нивелир.
Магнитный уровень.
Металлический лом.
Два рычага. Трубы 2-3 метра длиной, надевающиеся на металлический лом.
Сварочный аппарат.
Болгарка с отрезными дисками по металлу.
Цемент, вода, песок.
Генератор (если не подведено электричество).
Антикоррозийное покрытие, предназначенное для обработки сварного шва.
Емкость для бетонного раствора.
Два помощника.

Монтаж винтовых свай – пошаговая инструкция

Разметка свайного поля
Монтаж свай производится с шагом не больше 3 м. между собой. Превышение этого расстояния приведет к снижению несущей способности, возникает риск провисания бруса. Крепление всех несущих перегородок дома должно производиться к винтовым сваям.
Выставляем периметр
Измерение диагоналей, установка колышек в 4 углах по периметру дома. Фундамент должен быть параллельно соседнему участку или дороге.
Завинчиваем угловые сваи
Завинчивание свай должно производиться строго по центру бруса. Соответственно, при указании размеров дома «по краям», потребуется вычет половины ширины бруса с обеих сторон. В частности, при размерах «по краям» 6 на 6 метров, а первый венец — брус с сечением 150 на 150 мм, завинчивание угловых свай должно производиться с шагом 5,85*5,85 м.
Завинчивание свай
Выкапывание в намеченном месте приямка, с глубиной не более 0. 5 м. В противном случае может потребоваться обвязка. Завинчивание свай должно производиться в грунт не менее 1.5 м. глубиной, чтобы не было выпирания в результате морозного пучения. Закручивание свай оптимально производить на 1.6-1.7 м. глубиной.
Лом вставляется на конце сваи в технологическое отверстие. Надевается на него с двух сторон труба больше диаметра – в качестве рычага. Производится крепление магнитного уровня на ствол сваи. Наклон сваи должен быть с углом не больше 1.5-2 градуса, в противном случае существует риск неравномерной нагрузки с последующей деформацией сваи. По мере того, насколько сложно окажется крутить сваю, можно ощутить плотное затягивание лопасти в грунт, после этого остановите процесс.

Обрезка свай
Сваи обрезаются по высоте гидроуровнем либо нивелиром. Обрезка должна быть минимум 15-20 сантиметров – длина технологического отверстия без несущей способности.
Бетонирование
Бетонирование свай производится с помощью раствора цемента и песка в соотношении 1 к 4. Бетонирование позволяет защитить сваю от внутренней коррозии.

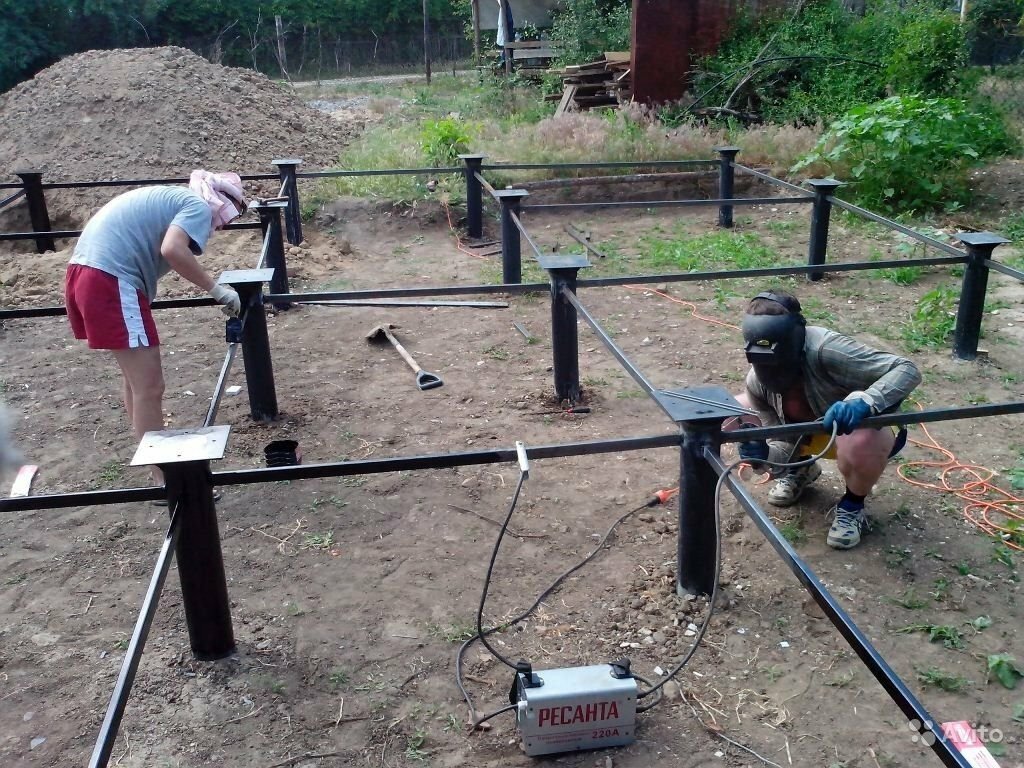

Приваривание оголовков
Оголовок 250*250 мм является усиленной площадкой, с привариванием к трубе диаметром больше по сравнению со сваей, с отверстиями для крепления бруса. На сваю надевается и приваривается оголовок. Требуется зачистка сварного шва и обработка с помощью антикоррозийного средства.

Для фундамента на винтовых сваях усадка не нужна. Обвязка и строительство может производиться на следующий день.
