Опалубка для фундамента своими руками

Качество и прочность наземной части фундамента из бетона в немалой степени зависят от правильности установки опалубки. О том, как сделать опалубку для фундамента своими руками, какие требования предъявляются к данной конструкции, а также о тонкостях технологии для получения достойного результата вы узнаете, внимательно изучив предложенный материал.

В создании монолитных элементов фундамента из арматуры и бетона невозможно обойтись без опалубки. Именно эта конструкция задает форму заливаемой строительной смеси, а потому ее монтаж должен быть выполнен предельно качественно, с максимально ровным положением щитов. Установка данной конструкции имеет свои тонкости, следовательно, перед тем, как сделать опалубку для фундамента своими руками, стоит познакомиться с основными правилами ее создания. Рассмотрим конструкцию для наземной части фундамента.

На выбор конструкции опалубки влияет множество факторов, включая масштаб строительства и финансовые возможности застройщика.

В частном домостроении применяют два типа опалубки:

Съемная. Для изготовления используют доски (фанеру) или металл.

Несъемная, где материалом служит пенополистирол или фибролитовые плиты.

К примеру, если цоколь не нуждается в теплоизоляции, то более целесообразным будет устройство съемной деревянной или металлической опалубки. Если же важным условием является надежная защита от влаги и потерь тепла, то предпочтение стоит отдать несъемной опалубке.

Конструкция опалубки

Опалубка представляет собой щиты, жестко зафиксированные колышками, распорками и подкосами. Для закрепления щитов в нужном положении используются прижимные и направляющие доски. Именно щитам приходится удерживать натиск залитого бетона, они же придают фундаменту необходимую форму.

Внимание! Обязательным условием является абсолютная гладкость и ровность той стороны досок, которая соприкасается с раствором. Внешний вид наземной части фундамента и уровень его надежности напрямую зависит от соблюдения этого правила.

Для обеспечения надлежащих прочностных характеристик и долговечности основания стоит придерживаться следующих правил монтажа:

Установку опалубки предваряет подготовка грунта: необходимо вырыть траншею, осуществить засыпку, выравнивание и утрамбовку песчано-гравийных материалов.

При монтаже важно предельно точно, используя строительный уровень, устанавливать все детали опалубки, что поможет не допустить наклона или перекоса фундамента.

Для гарантии надежности рекомендуется применять доски для щитов и брус для колышков и распорок толщиной не менее 5 см. Это позволит получить необходимую жесткость, прочность и устойчивость конструкции.

Недопустимо наличие в щитах зазоров. Их обязательно устраняют.

Это важно! Возможно многократное применение щитов из досок (фанеры). Чтобы не возникало трудностей при их снятии, следует всегда использовать пленку для выстилания опалубки.

Опалубка из досок или фанеры: этапы монтажа и демонтажа съемной конструкции

1. Начинают работу с подготовки материала для щитов. Нарезают бруски одинакового размера. Их длина должна превышать высоту фундамента на 0,5 м. Устанавливать опалубку на место будет легче, если бруски с одного конца заострить. По размеру щитов нарезают фанеру или доски. Важно не допускать образования щелей, поэтому доски тщательно подгоняют. Незначительные просветы забивают паклей, а большие закрывают специальными рейками. Подходит материал толщиной 24-50 мм. Считается, что 25 мм достаточно для того, чтобы конструкция выдержала давление бетонной смеси. Если этот параметр больше, соответственно, жесткость и прочность опалубки повышается.

2. С расстоянием в 1 м бруски раскладывают на ровной поверхности, выравнивая по верхнему краю. Чем тоньше доска, тем меньшим должен быть шаг между брусками. Настеленные поверх доски (фанеру) крепят к брусам гвоздями (саморезами).

3. По периметру траншеи устанавливают щиты, вбивая их заостренным концом в грунт. Если необходимо, монтируют опорную доску и крепят щиты к ней. На данном этапе важно обеспечить максимально ровное расположение щитов, для чего пользуются уровнем и отвесом.

4. Изнутри щиты закрепляют распорками из бруса, а между собой отрезками доски, фиксируя их с внешней стороны к брусам щитов. Для скрепления противоположных сторон опалубки используют хомуты, которые ставят между подкосами. Такое усиление конструкции необходимо для придания дополнительной жесткости. П-образные элементы из бруса (хомуты) не дают щитам расходиться по сторонам под тяжестью заливаемого бетона. Снаружи систему усиливают с помощью подкосов и колышков.

5. Чтобы устранить возможность просачивания бетонной смеси и несвоевременное испарение цементного молочка, на стенки и дно конструкции настилают плотную полиэтиленовую пленку.

6. Осталось установить арматуру и залить бетон. Завершает процесс выравнивание поверхности, которую затем накрывают пленкой.

7. Снимают опалубку только после того, как бетон полностью высохнет. Понять это можно по небольшому зазору, появившемуся между фундаментом и досками. Обычно на затвердевание уходит 2-3 дня, но длительность процесса может отличаться. Это зависит от толщины слоя, объема и состава залитого раствора, а также климатических условий местности.

8. Разбор съемной опалубки начинают с демонтажа стяжек, хомутов и подкосов. Затем убирают щиты, слегка простукивая их снаружи резиновым молотком.

9. Пленку можно оставить на поверхности фундамента до окончательного его высыхания. Так можно избежать пересыхания верхнего слоя. Бетон при этом наберет максимальную прочность.

Внимание! Щиты следует сколачивать шляпками крепежных элементов внутрь конструкции.

Несъемная опалубка

Этот вариант несколько проще. Такая опалубка обладает весомыми преимуществами, среди которых:

легкость конструкции;
быстрый и несложный монтаж;
превосходная стойкость к грибку и плесени;
создание утепляющего слоя для фундамента, а значит, уменьшение теплопотерь;
ее не нужно снимать;
получается безупречно гладкая поверхность, позволяющая сэкономить на отделке.

Несъемная опалубка из пенополистирола может быть изготовлена лишь в заводских условиях. Поэтому для самостоятельной установки потребуется лишь точно придерживаться составленного плана монтажа.

Между плитами опалубки, которые не требуют никаких подпирающих деталей, заливается бетон. Когда смесь застывает, конструкция из пенополистирола остается на месте, обеспечивая защиту фундамента в течение многих десятилетий.

Видео: Армирование и опалубка мелкозаглубленного ленточного фундамента — советы специалиста

Как обустроить столбчатый фундамент?

Устройство отмостки вокруг дома своими руками

Как утеплить отмостку вокруг дома своими руками

Чтобы надежно защитить фундамент дома от влаги и других погодных явлений необходимо правильно выполнить утепление переходной части между домом и грунтом. Сделать это можно своими руками, тут нет ничего сложного и научного.

Пример HTML-страницы

В сети можно встретить отзывы тех, кто против утепления отмостки, а есть мастера, которые говорят, что это обязательно. Надо ли утеплять эту часть дома или нет? Зачем необходимо это делать, и какие материалы использовать?

https://www.youtube.com/watch?v=2i1JgZ8qKG0

Проводить данные манипуляции есть смысл, но не всегда. Это важно производить на пучинистых грунтах, столбчатого или мелкозаглубленного фундамента, чтобы предотвратить утечку драгоценного тепла из дома. Это снизит расходы на отопление и создаст полную защиту фундамента.

Содержание:

Утепление отмостки экструдированным пенополистиролом с дренажной системой
Схема утепления цоколя и отмостки пеноплексом
Пошаговая инструкция для чайников о том, как сделать утепление отмостки пенопластом
Как утеплить отмостку керамзитом без утепления цоколя
Отмостка и утепление свайного фундамента
Пустые бутылки как утеплитель отмостки
Видео о том, как утеплить фундамент и сделать отмостку

Утепление отмостки экструдированным пенополистиролом с дренажной системой

Этот материал имеет небольшой вес, безопасен для здоровья, долгий срок службы и пожаробезопасен. Пенополистирол можно использовать при отрицательных температурах. Он не поглощает влагу и достаточно прочен.

Утеплитель выдерживает нагрузку, которую будет нести плитка, бетон на поверхности. Материал сейчас используют не только для отмостки, но для утепления крыши, подвала, стен и пр. Пенополистирол не боится воздействия раствора цемента, других строительных смесей.

Как утеплить отмостку дома снаружи пенополистиролом

Приготовьте для работы:

листы пнополистирола,
лопата, тачка,
уровень, веревка,
ведра, мастерок,
емкость для раствора.

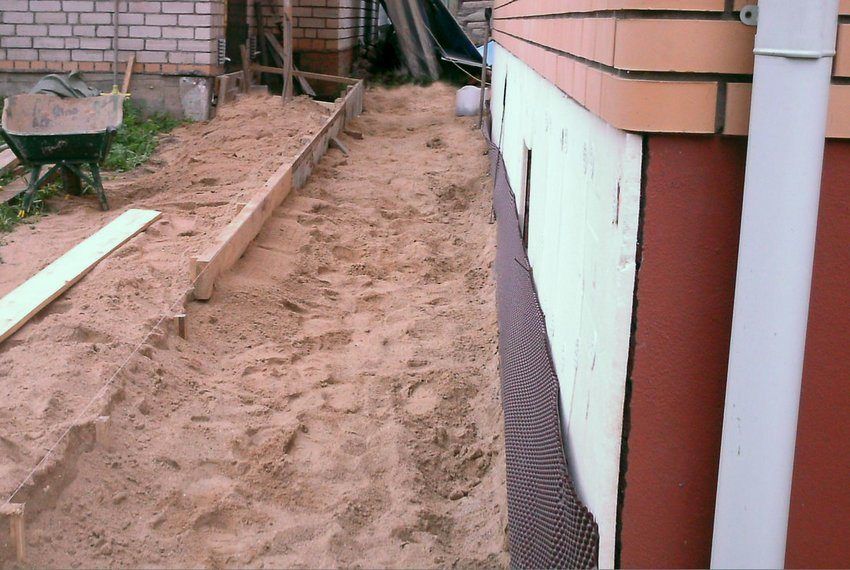

Подготовьте основание: снять грунт на 15-25 см. Если пучинистый, то снимаем 30 см. Делаем наклон с помощью уровня для стока воды.

Создаем дренажную систему.

Выкопать ямы, уложить трубы.

Сверху засыпаем мокрым песком и трамбуем аккуратно поверхность, не забывая про сохранение уклона.

Затем укладываем листы материала вокруг дома.

Сверху листов лучше уложить профилированную мембрану с геотекстилем.

Часть мембраны важно закрепить на стену на 10 см. Мембрана соединяется с перехлестом в 5 шипов и крепиться дополнительно двухсторонним скотчем.

К стенам мембрана должна крепиться на спец. крепеж через 30 см. Сверлится отверстие под крепеж, а затем он вбивается в цоколь.

В первую очередь делают утепление нижней части дома, а потом цоколя. Дальше нужно утеплить цоколь, установить бордюрный камень вокруг дома и засыпать на мембрану гравий.

Фото: https://www.youtube.com/watch?v=qc5ijQ69TfI

Схема утепления цоколя и отмостки пеноплексом

Материал для утепления должен быть влагостойким. Среди утеплителей первое место занимает именно этот материал. Некоторые выбирают его из – за экологичности, эффективном теплосбережении. Материал укладывают одним слоем или делают несколько слоев. Все зависит от дома и грунта.

Утеплитель простой в монтаже, его легко резать. Продается листами.

Против морозного пучения бетонная отмостка может трескаться, ломаться. Не помогает даже толщина слоя бетона. В итоге она перестает выполнять свою функцию. Поэтому лучше всего демонтировать старую бетонную отмостку и сделать все правильно. Используйте листы – 10 см. толщиной.

Фото: http://teploguru.ru

Для начала разметка и очистка цоколя. Поверхность фундамента редко бывает ровной, поэтому лучше заштукатурить ее. Набейте монтажную сетку на стену. Затем накидав цементный раствор, выровнять правилом. Выждать пока высохнет штукатурка.

Промазать битумной мастикой слоем в 2 мм. Не разводите битум растворителями. Они разрушают пеноплекс. Клеим листы пеноплекса снизу вверх акриловым клеем. Делайте это не по всей поверхности, а нанеся лишь 5-6 точек на лист. Прижмите лист к стене и подержите минуту.

Ширина отмостки от 70 см. Вырыть яму глубиной от 30 см. Засыпаем песок — слой от 12 см.

Потом идет увлажнение песчаной подушки и трамбовка.

Засыпается щебнем (толщина слоя от 8 см.). На щебень укладывается геотекстиль и сверху идет опять слой песка в 18 см. Хорошо утрамбовать и сделать опалубку.

Потом выложить по периметру пеноплексом в один или несколько слоев.

https://www.youtube.com/watch?time_continue=206&v=BSs5YYxn11c

Далее слой гидроизоляции (можно воспользоваться рубероидом). Пленку необходимо завести на часть стены. Проклеить листы пленки между собой.

Потом насыпают песок и выравнивается под небольшим наклоном. Затем делают монтаж плитки или бетонная стяжка. Но перед стяжкой необходимо сделать армирование. Сделайте деформационные швы на бетоне через 2 метра. Когда бетон застынет, заполните зазоры герметиком.

Пошаговая инструкция для чайников о том, как сделать утепление отмостки пенопластом

Этот материал нравится тем, что он не дорого стоит и всегда доступен. Но есть противники этого способа утепления. Утеплитель имеет ряд особенностей:

не долговечен,
низкая прочность,
едят мыши,
токсичен при горении.

Есть и свои плюсы: малый вес, морозоустойчивость, легкость в монтаже. Пенопласт не боится влаги, не нужно заботиться о дополнительной гидроизоляции. Плесень и грибок ему не страшны.

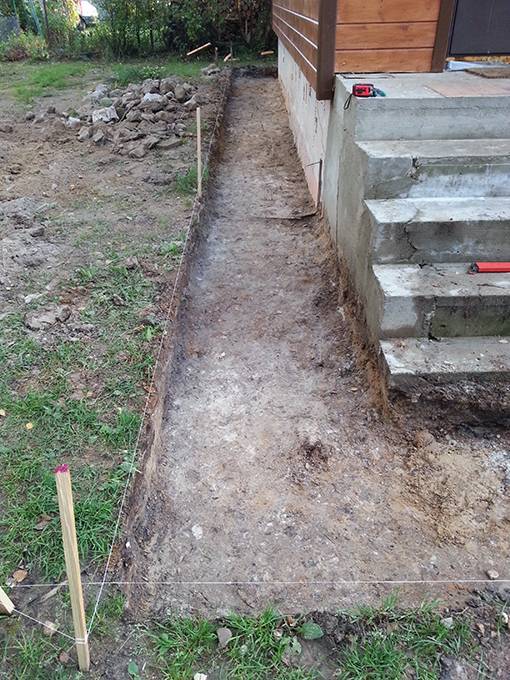

Делаем разметку — вбиваем колышки и протягиваем веревку. Ширина не меньше 60 см. Делайте ширину в зависимости от свеса кровли.

Снимается грунт (от 30 см.) и выравнивается дно траншеи.

Общая толщина подушки (слой песка, щебня) должна быть не менее 10 см. Обязателен уклон для отвода воды (от 3 градусов).

Слой песка, слой щебня, потом идет пенопласт.

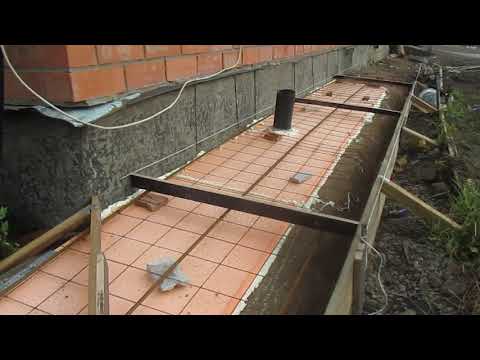

Между листами пенопласта пройдитесь водостойкой монтажной пеной. Сверху идет армирующая сетка.

Фото: https://samstroy.com

Устанавливается дощатая опалубка и заливается вокруг дома цементным раствором. Не забывайте про деформационные швы (уложите тонкие рейки в свежий бетон).

Как утеплить отмостку керамзитом без утепления цоколя

Простую работу можно выполнить с керамзитом. Материал высокой плотности, низким уровнем водопоглощения.

Чем больше размер гранул, тем лучше теплоизоляция. Используйте крупную фракцию камней.

Фото: http://b777.ru

Для начала снимается грунт вокруг дома. Уберите все корни растений. Установите опалубку из досок. На фундамент наносят пароизоляцию.

На дно траншеи засыпается песок, затем поливают его и трамбуют. Потом настилают полиэтилен либо рубероид и засыпают пространство керамзитом. Сверху настилают гидроизоляцию.

Сверху заливают цементным раствором или засыпают землей, декоративным щебнем.

Отмостка и утепление свайного фундамента

Специальных знаний эта работа не требует. Главное в этом деле – соблюдение правил и последовательность.

Для начала вырыть канаву. Глубина от 30 см. Установить опалубку. Учитывайте ширину отмостки в зависимости от выступа крыши. Она должна быть шире на 20 см.

Цоколь необходимо сделать вентилируемым. Проложите несколько деформационных швов, чтобы не было трещин на бетонном основании.

В качестве подушки щебенка и песок. Первый слой – песок (толщина слоя от 10 см.), не забывайте про уклон на 5-10 градусов.

Затем – щебень (толщина слоя 5 см.). Все слои трамбуются и устилается утеплитель без зазоров.

Затем идет армирующая сетка и слой цем. раствора (толщина от 13 см.).

https://www.youtube.com/watch?v=Nh3C7AYEwQk

Не связывайте отмостку вокруг дома со сваями. Иначе при подвижках грунта произойдет разрушение цокольной части.

Пустые бутылки как утеплитель отмостки

Интересный вариант, придуманный русскими мастерами. В качестве утеплителя подходят пустые стеклянные бутылки.

Фото: postila.ru

Выкапывают траншею, засыпают на дно песок, трамбуют. Потом идет тонкий слой цементного раствора. На него укладывают в ряд бутылки. сверху заливают еще слой бетона, чтобы бутылки скрылись. Далее нужно выждать время, чтобы бетон схватился и выполняют армирование. После этого заливают последний слой цементного раствора. Сверху посыпают сухой цемент.

В чем преимущество этого способа? Расход цемента минимальный и хорошая теплоизоляция (бесплатный утеплитель).

Видео о том, как утеплить фундамент и сделать отмостку

Как самому выполнить работу по утеплению и защите фундамента? Никогда не экономьте на это деньги, чтобы дом был теплым.

Несколько ошибок в работе, которые допускают многие

Длительность эксплуатации дома зависит от утепления его нижней части. Не делайте отмостку узкой. Делайте ее больше ширины кровельного свеса хотя бы на 20 см. Обязательное условие – наклон поверхности. Он должен быть не меньше 10 градусов. Если хотите сделать мягкое основание вокруг дома, то обязательно используйте профилированную мембрану с заведением ее на стену дома. Только тогда фундамент будет защищен от влаги и разрушений.

Смотрите как сделать камин на балконе своими руками.

10 советов по созданию качественного бетонного тротуара

Создавайте прочные бетонные тротуары и плиты без трещин, следуя советам профессионалов по формированию кромок, выравниванию, сглаживанию, отверждению и другим важным этапам создания первоклассной бетонной заливки.

Семейный мастер на все руки

Бетонный тротуар — прекрасное дополнение к любому дому, которое может значительно улучшить внешний вид. Это также отличный проект «сделай сам» для начинающих, занимающихся своим первым бетонным проектом.

Если вы решите добавить в свой дом дорожку, она должна быть прочной и без трещин, чтобы предотвратить головную боль в будущем. Эти 10 советов от специалистов по бетону помогут во всем: от формирования краев, выравнивания, сглаживания, отверждения и других важных шагов в создании первоклассной бетонной заливки.

1 / 10

Перестройте свои бетонные формы

У каждого строителя, который заливал бетонную плиту или дорожку, есть ужасная история о формах, которые вздулись или даже разрушились под действием влажного бетона. Чтобы избежать собственной ужасной истории, стройте сильные формы. Используйте доски толщиной 1-1/2 дюйма (2×4, 2×6 и т. д.), за исключением изгибов. Если вы используете 2×4 или 2×6, разместите колышки на расстоянии не более 3 футов друг от друга.

Если формы выступают под землей, присыпьте их землей. Если они возвышаются более чем на 6 дюймов над землей, уменьшите расстояние между кольями и подкрепите каждую второй стойкой и диагональным «кикером».

2 / 10

Формирование изгибов бетонных тротуаров с помощью ДВП

Обшивка из фиброцементных плит предназначена для наружных стен, но она также отлично подходит для формирования кривых, поскольку она гибкая и дешевая. 12-дюймовый. х 16 футов. планка не будет стоить дорого, и вы можете отрезать ее до любой ширины, которая вам нужна.

Из-за своей гибкости ДВП нуждается в дополнительном армировании, чтобы предотвратить вздутие под действием бетона. Если формы находятся под землей, поместите колышки на расстоянии не более 3 футов друг от друга и утрамбуйте их землей. Для надземных форм расстояние между столбиками составляет 16 дюймов. Чтобы сформировать согласованные параллельные стороны изогнутого тротуара, сначала постройте одну сторону. Затем используйте «измерительную доску» — 1 × 4 с привинченными к ней блоками — для позиционирования другой стороны.

В сырую погоду ДВП может набухнуть, и ваши идеальные изгибы могут стать волнистыми. Так что, если прогнозируется дождь, будьте готовы накрыть формы из оргалита.

3 / 10

Держите колья под бетонными опалубками

Колья, которые выступают над опалубками, создают препятствие для вашей стяжной плиты, а стяжка бетона достаточно трудна и без препятствий. Поэтому, прежде чем залить, потратьте пять минут на то, чтобы срезать все выступающие колышки. Если верхние части ваших форм находятся близко к уровню земли, убедитесь, что ваша стяжка не будет волочиться по земле; возможно, вам придется снять немного грязи, чтобы расчистить путь для доски.

4 / 10

Укладка прочного основания для бетона

Прочное, хорошо дренированное основание является залогом отсутствия трещин в бетоне. Лучший план для твердого основания обычно включает уплотненную почву, за которой следует несколько дюймов основного материала, такого как гравий. Но лучшая основа зависит от климата и почвенных условий. Поэтому поговорите с местным инспектором по строительству, который знаком с условиями в вашем районе.

Уплотнение почвы с помощью арендованной виброплиты всегда является хорошей идеей, но вы можете вообще отказаться от гравия, если у вас песчаная почва.

5 / 10

Выдавите пузыри из бетона

Когда вы заливаете бетон, воздушные карманы захватываются опалубкой, оставляя пустоты на вертикальных поверхностях. Обычно это не имеет значения на тротуарах или подъездных путях. Но на поверхности, на цементных ступенях, бордюрах или стенах результаты могут выглядеть как швейцарский сыр. Чтобы этого не произошло, просто возьмите 2×4 и «окунитесь» по всем формам. Затем пройдитесь молотком по всем формам, постукивая по бокам.

6 / 10

Семейный мастер на все руки

Избегайте слишком большого количества воды в бетонной смеси

Когда вам доставят бетон, первыми словами водителя, слетающими с губ, могут быть: «Мне добавить немного воды?» Если бетон не слишком сухой, чтобы стекать по желобу, ваш ответ должен быть отрицательным. Необходимое количество воды тщательно отмеряется на заводе. Дополнительная вода ослабляет смесь. Большее количество воды облегчает работу сразу, но приводит к более слабой плите.

Если вы замешиваете бетон самостоятельно, проведите этот тест: пропахните канавку в насыпи бетона лопатой или мотыгой. Канавка должна быть достаточно гладкой и держать форму. Если он грубый и грубый, добавьте немного воды. Если он прогибается, добавьте больше сухого бетона.

7 / 10

Не откладывайте затирку бетона

Следующим шагом после заливки бетона является его затирка. Всплывание сдавливает камни в смеси и вытягивает цементную «сливку» на поверхность, чтобы вы могли позже затереть или зачистить поверхность, не зацепляя куски гравия. Если ждать слишком долго и бетон начинает застывать, нанесение крема будет затруднено или невозможно. Таким образом, время затирки наступает сразу после стяжки.

На длинном тротуаре или подъездной дорожке лучше иметь помощника, который может начать плавать еще до того, как вся стяжка будет сделана. Однако есть одна причина отложить затирку: если после стяжки на поверхности образуются лужи воды, подождите, пока они не исчезнут, прежде чем заливать.

В небольших проектах можно использовать ручную терку из дерева или магния. «Магнитный» поплавок легче скользит, уменьшая нагрузку на руку. Но для более крупных проектов, таких как подъездные пути или патио, не стоит возиться с ручным поплавком. Вместо этого используйте поплавок для быков. Длинная ручка расширяет досягаемость и облегчает работу, а широкая головка быстро охватывает поверхность и сглаживает любые выпуклости или углубления. Чтобы сделать поверхность как можно более плоской, проведите ею в обоих направлениях.

8 / 10

Вырезание глубоких компенсационных швов в бетонных дорожках

Канавки в бетоне называются «регулировочными швами», потому что они контролируют появление трещин на поверхности. Бетон дает усадку по мере высыхания, поэтому где-то должны быть трещины. Контрольные соединения создают прямые разрывы, а не уродливую паутину. Они также ограничивают трещины, которые образуются позже. На тротуаре расстояние между стыками не превышает 5 футов; на плите или подъездной дорожке на расстоянии не более 10 футов друг от друга.

Существует два способа выполнения контрольных швов: вспахать их в мокром бетоне сразу после затирки или вырезать на следующий день пилой. Вы можете купить алмазный диск для циркулярной пилы в домашних центрах. Создание швов с помощью «канавки» во влажном бетоне требует меньше работы и меньше хлопот. Швы должны быть не менее одной четверти глубины бетона.

9 / 10

Финишная обработка бетона метлой

Большинство людей используют стальной шпатель для финишной отделки бетона, но гладкая поверхность, которую он создает, слишком скользкая для использования вне помещений. Вместо этого протащите метлу по бетону. Вы получите нескользящую текстуру и скроете дефекты, оставленные затиркой или затиркой. Вы можете использовать обычную старую метлу, но специальная бетонная щетка режет более тонкие линии.

Чем раньше начнешь, тем грубее получится. Сделайте свой первый проход примерно через 15 минут после флоатинга. Если текстура слишком грубая, разгладьте ее магнитной теркой и повторите попытку через 15 минут. Проведите метлой по бетону параллельными, слегка перекрывающимися движениями. Возможно, вам придется время от времени промывать щетку, чтобы избежать слишком грубой отделки.

10 / 10

Замедление отверждения бетона

Вода необходима для химического процесса, в результате которого бетон затвердевает: чем дольше бетон остается влажным, тем тверже и прочнее он становится. Один из способов замедлить высыхание — покрыть бетон пластиковой пленкой толщиной 4 мил. Когда бетон станет достаточно твердым, чтобы вы не могли оставить отпечаток пальцем, аккуратно разровняйте пластик. Растяните его, чтобы избавиться от складок, и прижмите края, чтобы запечатать влагу.

Когда вы увидите признаки высыхания, поднимите пластик и аккуратно сбрызните водой. Держите тротуар или патио влажным в течение трех дней. Семь дней лучше всего для подъездной дорожки. Пластик может вызвать крапчатую окраску бетона, но пятна исчезнут через месяц или два.

Профессионалы часто пропускают пластик и распыляют восковую жидкость «отвердитель», чтобы замедлить испарение. Хотя они и не так эффективны, как пластик, отвердители легко наносятся с помощью садового опрыскивателя. Отвердители доступны в домашних центрах.

Первоначально опубликовано: 12 января 2023 г.

видео для продуктов VoidForm

Анимации продуктов SureVoid® (сборник)

Это подборка анимаций, приведенных ниже, включая SureTops™, SureRound PierVoid®, систему SlabVoid® и систему WallVoid®. Он показывает, как все продукты работают вместе, чтобы полностью изолировать бетонную конструкцию от нижележащего расширяющегося грунта.

SureTops™

SureTops™ — это простое и экономичное решение для точного формирования вершин монолитных бетонных свай. Доступные в предварительно нарезанных 24-дюймовых длинах практически любого диаметра, эти легкие формы верхней части пирса поставляются в плоском виде для компактного хранения и простоты в обращении. Установка проста. Однако использование SureCage™ для больших диаметров помогает установщику и повышает эффективность.

SureTops™ обеспечивают правильную форму вершины каждой просверленной сваи соответствующего диаметра. Устранение грибовидных вершин пирсов ограничивает количество отходов бетона и предотвращает ущерб, вызванный обширным поднятием грунта.

Для получения дополнительной информации просмотрите видеоролики с презентациями SureTops™ и SureCage™ ниже.

SureRound PierVoid® и DropPanel PierVoid®

SureRound PierVoid® представляет собой картонную форму, полностью закрывающую верхнюю часть бетонной сваи. Использование этих форм обеспечивает создание надлежащего пустого пространства под колпаками опор, пилястрами и конструкционными плитами, где присутствуют экспансивные грунты.

SureRound PierVoid® доступен в круглой, квадратной и прямоугольной формах, каждая из которых имеет изогнутую, радиальную, вертикально поддерживаемую кромку, прилегающую к просверленной опоре, которая соответствует диаметру опоры. Вырезы отверстий загерметизированы, чтобы предотвратить попадание жидкого бетона внутрь картонной формы в открытых местах опор. Квадратные или прямоугольные формы могут использоваться для поддержки отдельных крышек опор или в сочетании с картонными формами SlabVoid®, которые создают временную опору для размещения структурных плит на расширяющихся грунтах.

Для получения дополнительной информации просмотрите видеоролики с презентациями SureRound PierVoid® и DropPanel PierVoid® ниже.

Система SlabVoid®

SlabVoid® представляет собой картонную форму из гофрированного картона, которая помогает устранить серьезные повреждения конструкционной бетонной плиты за счет создания пространства между плитой и нижележащим расширяющимся грунтом.

Материал SlabVoid® представляет собой временную платформу для заливки жидкого бетона. Он предназначен для того, чтобы выдерживать рабочую нагрузку бетонного строительного процесса, а затем разрушаться при поглощении влаги, присущей земле. По мере схватывания бетона SlabVoid® втягивает влагу из окружающей среды и становится неструктурным, эффективно создавая пространство, в которое может расширяться грунт, не вызывая повреждения бетонной конструкции наверху.

Система WallVoid®

WallVoid® представляет собой картонную форму из гофрированного картона, которая помогает устранить серьезные повреждения конструкционных бетонных балок и стен за счет создания пространства между ними и нижележащим расширяющимся грунтом.

WallVoid® обеспечивает временную поддержку для укладки жидкого бетона до тех пор, пока бетон не схватится и не сможет поддерживать себя. Он используется в основном при формовании панелей, имея фланец панели вдоль нижнего края, на который опирается бетонная форма, который удерживает материал и предотвращает его всплывание в стену во время укладки бетона. Он идеально подходит для вертикальных бетонных конструкций, перекрывающих просверленные сваи, подушки или прерывистые фундаменты.

Материал WallVoid®, лежащий под структурной бетонной конструкцией, поглощает грунтовую влагу и теряет прочность после затвердевания бетона, создавая пространство, в которое грунт может расширяться, не вызывая повреждений.

Для получения дополнительной информации просмотрите презентационный видеоролик WallVoid® ниже.

SureLedge®

SureLedge® представляет собой уникальную, легкую и простую в установке картонную форму, которая крепится к обычной опалубке для перекрытия участков бетона в местах укладки кирпича или камня. Он снижает внешнюю отметку бетонной стены для первого ряда укладки кирпича или камня на так называемом «кирпичном уступе» или «кирпичной полке».

SureLedge® можно спроектировать для горизонтального размещения наверху бетонной стены или установить между стяжками опалубки для больших площадей. Он доступен в различных конфигурациях, которые подходят для различных способов крепления, и все они могут быть установлены за гораздо меньшее время, чем обычные методы.

SureSite™

SureSite™ — это анимация, изображающая строительство жилого квартала. В нем выделяются материалы в форме картона, которые используются для предотвращения ущерба домам, вызванного обширными почвами.

Ливневые дожди пропитывают почву водой, которая вызывает вздутие почвы и воздействует на фундамент. Картонные формы обеспечивают пространство, в которое почва может расширяться, не повреждая вышележащие конструкции.

Фиксатор обратной засыпки™

Фиксатор обратной засыпки™ — экономичный вариант для любых требований по удержанию обратной засыпки. Подобно нашему продукту SureRetainer®, он размещается вертикально вдоль открытых поверхностей картонных форм под бетонными балками и по периметру плиты после снятия опалубки. Этот продукт, расположенный на несколько дюймов выше и ниже картонных опалубок, предотвращает разрушение картонных опалубок почвой обратной засыпки во время уплотнения или перемещение вбок с течением времени и смещение образовавшегося пустого пространства.

BackFill Retainer™ изготовлен из очень прочного и легкого сополимера полипропилена (CPPP), непроницаемого для воды и химических веществ в почве. Он ударопрочный и обеспечивает непрерывную фиксацию без затирки. Он доступен в полных листах или в виде полос, предварительно нарезанных до нужной ширины, в зависимости от высоты картонной формы, которую он защищает. Его жесткость и простота установки делают его предпочтительным по сравнению с сборными бетонными блоками, древесноволокнистыми плитами, пиломатериалами и другими материалами.

Для получения дополнительной информации просмотрите видео сравнения BackFill Retainer™ ниже. Вы также можете посмотреть видео-презентацию SureRetainer® выше, чтобы увидеть наш альтернативный первоклассный продукт для удержания почвы.

Сравнение фиксаторов для обратной засыпки™

В этом видеоролике демонстрируются многочисленные преимущества нашего фиксатора для обратной засыпки™ по сравнению с рядом типичных материалов, используемых для удержания при обратной засыпке в полевых условиях, включая сборные железобетонные блоки, пенопласт и различные изделия из подложки.

Для получения дополнительной информации просмотрите видео-презентацию BackFill Retainer™ выше. Вы также можете посмотреть видео-презентацию SureRetainer® выше, чтобы увидеть наш альтернативный первоклассный продукт для удержания почвы.

DropPanel PierVoid®

DropPanel PierVoid® похож на SureRound PierVoid®, но представляет собой предварительно изготовленные картонные формы, которые создают утолщенные области бетона (называемые «откидными панелями») на нижней стороне несущих плит, обеспечивая при этом пустоту. пространство для расширения грунта. Бетонные перекидные панели расположены над опорами и обеспечивают опору конструкции при переходных нагрузках.

DropPanel PierVoid® имеет изогнутый, радиальный, вертикально поддерживаемый край, прилегающий к просверленной свае, который соответствует диаметру сваи. Вырезы отверстий загерметизированы, чтобы предотвратить попадание жидкого бетона внутрь картонной формы в открытых местах опор.

Дополнительные сведения см. в других видеороликах SureRound PierVoid®.

Монолитная система формовки в грунте™

Монолитная система формовки в грунте™ представляет собой комбинацию продуктов, которые при совместном использовании образуют балку надлежащего уровня вместе с бетонной конструкционной плитой. Система включает картонные формы как под плиту, так и под балку, чтобы предотвратить повреждение, вызванное обширными грунтами.

BackFill Retainer™ используется по бокам балки уклона, чтобы удержать бетон и предотвратить расклешение верхней части. Это также предотвращает боковое перемещение грунта обратной засыпки под балкой и смещение образовавшегося пустотного пространства.

Для получения дополнительной информации просмотрите презентационные видеоролики BackFill Retainer™ ниже.

Системы изоляции труб PlumbingVoid®

Системы изоляции труб PlumbingVoid® устраняют дорогостоящий ущерб зданиям, вызванный прокладкой водопроводных труб под бетонными плитами, пробитыми обширными грунтами. Они закрепляют и подвешивают боковые водопроводные трубы на протяжении всего процесса строительства и обеспечивают пустое пространство под ними для расширения грунта. Панели боковых стенок предотвращают боковое смещение грунта обратной засыпки в трубы и их поломку.

Водонепроницаемые картонные опалубки StormVoid®

StormVoid® — картонная опалубка, поддерживающая жидкий бетон под балками, стенами и плитами. Идеально подходит для использования на влажной почве в периоды ненастной погоды. Внешнее покрытие представляет собой влагостойкий лист гофрированной бумаги, который обертывает всю опорную сеть, состоящую из гофрированных компонентов из полипропиленового пластика.

StormVoid® равномерно поддерживает воздействующие бетонные нагрузки, создавая постоянное пустое пространство под коммерческими или жилыми строениями, построенными на экспансивных грунтах. Его можно с уверенностью использовать для создания указанного пустого пространства, когда непредвиденные погодные условия в противном случае помешали бы установке традиционных форм из гофрокартона.

Фотографии StormVoid®

Это коллекция фотографий StormVoid®, используемых в полевых условиях.

Для получения более подробной информации просмотрите презентационный видеоролик о водонепроницаемых картонных формах StormVoid® выше.

Испытания StormVoid®

На этой серии фотографий показаны некоторые из испытаний StormVoid® на сжатие, которые мы провели на нашем оборудовании Emerson, а также сосредоточенная динамическая нагрузка, которую можно выдержать в полевых условиях. Водонепроницаемые внутренние опоры рассчитаны на то, чтобы выдерживать обычную рабочую нагрузку бетона, арматуры, рабочих и оборудования, но они изгибаются, изгибаются и в конечном итоге разрушаются при приложении дополнительного подъемного давления по мере расширения подстилающего грунта.

SureCage™

SureCage™ — это специально разработанный инструмент, изготовленный из арматурного стержня, который используется для придания формы, размещения и освобождения SureTops™ в верхней части коммерческих бетонных буровых свай. В результате получается правильно сформированная вершина пирса, которая предотвращает давление расширяющегося грунта на сам пирс и повреждение бетонной конструкции над ним.

Пожалуйста, просмотрите другие видеоролики SureTops™ для получения более подробной информации.

SureCover™ Board

SureCover™ Board представляет собой защитный лист, накладываемый поверх картонных форм для защиты их от проколов, которые могут быть вызваны арматурными стульями, рабочими и оборудованием. Он создает стабильную рабочую платформу, распределяет рабочую нагрузку и предотвращает размягчение внутренних опор, которое может произойти при интенсивном пешеходном движении.

SureCover™ Board также закрывает небольшие зазоры между частями картонной формы и предотвращает попадание бетонного ила между ними. Функция перекрытия упрощает установку, так как вам не нужно так туго резать детали при заполнении областей нестандартного размера.

SureRetainer®

SureRetainer® представляет собой удерживающий материал для обратной засыпки, который укладывается вдоль открытых поверхностей картонных форм под бетонные балки и по периметру плиты после снятия опалубки. Этот продукт предотвращает раздавливание грунта обратной засыпки картонными формами во время уплотнения или перемещение вбок с течением времени и смещение образовавшегося пустотного пространства.

SureRetainer® — это легкий полиэтилен высокой плотности, ударопрочный и непроницаемый для воды и химикатов в почве. Он вкладывается для компактной транспортировки и обработки и обеспечивает простую непрерывную установку фиксатора благодаря возможности самогерметизации внахлест. Это превосходная альтернатива, которая превосходит сборные железобетонные блоки, древесноволокнистые плиты, пиломатериалы и другие материалы.

Пожалуйста, просмотрите видеоролики с презентациями BackFill Retainer™ ниже, чтобы получить дополнительную информацию о рентабельных альтернативах.

SureRound PierVoid®

SureRound PierVoid® представляет собой картонную форму, полностью закрывающую верхнюю часть бетонной пробуренной сваи. Использование этих форм обеспечивает создание надлежащего пустого пространства под колпаками опор, пилястрами и конструкционными плитами, где присутствуют экспансивные грунты.

Для получения дополнительной информации просмотрите анимационный видеоролик SureRound PierVoid® и презентационные видеоролики DropPanel PierVoid® выше.

SureTops™

Для получения дополнительной информации просмотрите анимационный видеоролик SureTops™ и презентационный видеоролик SureCage™ выше.

TrapVoid®

TrapVoid® представляет собой картонную форму, похожую на наши продукты TrenchVoid® и WallVoid® (см. видеоролики ниже). Тем не менее, его трапециевидная форма позволяет бетону стекать по его сторонам, образуя V-образный фиксатор бетона с обеих сторон балки в основании. Некоторые инженеры указывают его использование для того, чтобы грунт обратной засыпки не вытеснял образовавшееся пустое пространство, но такой способ формирования фиксатора обратной засыпки не соответствует нашим рекомендациям. Мы определили, что он не всегда обеспечивает непрерывный фиксатор. Кроме того, мы не рекомендуем, чтобы какая-либо часть бетона находилась в контакте с возвышающимся грунтом, поскольку при расширении грунта к конструкции сразу же прикладывается подъемное давление.

TrapVoid® — это продукт, предназначенный для удовлетворения требований некоторых представителей дизайнерского сообщества, но гораздо лучшей альтернативой является использование полной картонной формы прямоугольной формы в сочетании с надлежащим образом разработанным фиксатором загрязнения, таким как SureRetainer. ® или BackFill Retainer™.

Для получения дополнительной информации просмотрите видеоролики с презентациями SureRetainer® и BackFill Retainer™.

TrenchVoid®

TrenchVoid® представляет собой прямоугольную форму из гофрированного картона, которая создает пустое пространство во всю ширину под вкопанными бетонными балками или формованными стенами, что позволяет грунту расширяться под ним. Он разработан проектом для временной поддержки веса бетона для высоты стены или балки, как указано в планах строительства, а также других рабочих нагрузок, которые применяются на протяжении всего процесса строительства.

TrenchVoid® поглощает влагу из бетона и почвы и начинает терять свою прочность по мере того, как бетон схватывается и становится самонесущим на опорах, подушках, прерывистых опорах или других бетонных конструкциях. Этот процесс эффективно создает пустое пространство, в которое пучинистый грунт может расширяться, не вызывая повреждения бетонной конструкции наверху.

TrenchVoid® доступен в виде собранных, склеенных на заводе и готовых к установке элементов с вертикально закрепленными герметичными концами, которые предотвращают попадание жидкого бетона внутрь.

WallVoid®

WallVoid® представляет собой картонную форму из гофрированного картона, которая помогает устранить серьезные повреждения конструкционных бетонных балок и стен за счет создания пространства между ними и расположенным под ними расширяющимся грунтом.
