Бетономешалка своими руками поэтапно, советы и рекомендации

Ни одно капитальное строительство не обходится без применения бетонного раствора. Вручную замешивать его при больших объёмах работ – занятие невероятно трудоёмкое, без бетономешалки не обойтись. Если приобрести технику нет возможности или старая модель вышла из строя, можно сделать бетономешалку своими руками, взяв за основу опыт и рекомендации мастеров.

Какие бетономешалки бывают

Для того чтобы приняться за конструирование собственного изобретения, нужно ознакомиться с видами бетономешалок, выпускаемыми в производственных условиях.

Принцип работы машины заключается в заполнении ёмкости ингредиентами, из которых делают бетон (песок, цемент, щебень, вода). Бак подключён к мотору, который обеспечивает его вращение, необходимое для тщательного смешивания всех компонентов. Продолжительность замеса зависит от количества бетона и качества работы устройства.

Вращательные движения можно получить с помощью принудительного или гравитационного перемешивания. В первом случае компоненты смешиваются лопастями, установленными внутри бака, при этом сама ёмкость остаётся неподвижной. Второй вариант предусматривает замес ингредиентов посредством круговых движений бака. Тщательное перемешивание обеспечивают неподвижные лопасти, установленные на внутренних стенках ёмкости.

Характеристики бетономешалки

Устройство бетономешалки простое. Все элементы конструкции крепятся на раме с колёсиками, которые дают возможность без усилий перемещать технику по участку. По центру размещается бак (барабан) с отверстием для заброса ингредиентов и изъятия готового бетона. С боку ёмкости фиксируется двигатель. От него идёт провод для подсоединения в электрическую сеть. Барабан можно сделать поворотным по горизонтальной оси, чтобы выгрузка раствора была удобной.

Более сложная техника предусматривает наличие бункеров, через которые происходит автоматический заброс компонентов в бак. Это экономит время и на приготовление бетона и сокращает трудозатраты.

Что понадобится для сборки бетономешалки своими руками

Мастеровитые хозяева находят применение всякой мелочи, казалось бы, непригодной в быту. Поэтому каждый может с подбором комплектующих поэкспериментировать (в пределах разумного). Один из вариантов бетономешалок состоит из следующих узлов:

• ёмкости, в которой замешиваются ингредиенты;

• приводного вала;

• двух подшипников;

• электродвигателя, редуктора;

• деталей для каркаса и лопастей;

• пусковой кнопки, кондиционного короба и провода с вилкой.

Для получения рабочей порции раствора нужно брать бак объёмом минимум 200 л. Это может быть как металлическая, так и пластиковая бочка. Толщина металла стен должна быть не менее 2 мм, дна – от 5 мм. Ёмкость берётся преимущественно в виде цилиндра с зауженной горловиной. В качестве приводного вала используется круглая труба или прочный прут. Среди других элементов конструкции: обрезки швеллера, арматуры, уголка.

Характеристики двигателя должны соответствовать номинальной мощности 2200 Вт, которая обеспечивает движение бака со скоростью 1500 оборотов в минуту. При этом рекомендуемая скорость вращения приводного вала составляет 48 оборотов в минуту. Достичь показателя можно путём установки редуктора или соответствующие шкивы ременной передачи.

Этапы сборки конструкции

1. В округлой бочке проделать сквозные отверстия примерно по центру боковых сторон. В них будет входить вал для соединения с барабаном.

2. К донной части бочки приварить зубчатый венец. Он является частью редуктора.

3. К боковым сторонам изнутри ёмкости приварить по диагонали лопатки (лопасти). Высота их не должна превышать 15 см.

4. К зубчатому венцу закрепить шестерню меньшего диаметра.

5. Из швеллера либо уголков сварить элементы рамы, которые по виду напоминают букву А. Соединить обе детали между собой швеллером, учитывая, что интервал между ними должен соответствовать параметрам бочки и крепежам. В принципе форма рамы моет быть разной, главное, чтобы она обеспечивала устойчивость конструкции в момент работы двигателя.

6. Усилить раму наклонной стойкой, к которой фиксируется конденсаторная коробка и пускатель.

7. Закрепить на раму двигатель и редуктор.

8. Фланец-ступицу насадить на редуктор. Зафиксировать миксер шпонкой и болтом через отверстие на валу.

9. Подсоединить двигатель с пускателем и проводом, на конце которого устанавливается вилка.

10. Ножки рамы оснастить колёсиками, если есть потребность перемещать бетономешалку по участку.

11. Металлический бак покрасить защитной эмалью. Краской пройтись нужно только по наружной поверхности.

Завершается сборка тестовым запуском без заполнения бака ингредиентами.

Советы/рекомендации

• Оптимальная скорость вращения вала на бетономешалке составляет 30-50 оборотов в минуту. Если установить двигатель малой мощности, то потребуются большие затраты электроэнергии на замес бетонного раствора. К тому же строительство будет вестись медленней. При оснащении конструкции двигателем большой мощности, то при перемешивании раствор будет разбрызгиваться через горловину бочки.

• Если на участке нет электричества, то устройство самодельной бетономешалки упрощается. На бак продевается вал, к которому крепится ручка. Достаточно её просто вращать, чтоб осуществлялся замес бетона.

• В качестве ёмкости для бетономешалки подойдёт бак от старой стиральной машины. А рабочий двигатель от этой же техники вполне сойдёт за привод.

• При фиксации бака стоит учесть, что его наклон должен соответствовать 20-40 градусам.

• Ингредиенты засыпаются в ёмкость бетономешалки в такой последовательности: вначале вливают воду, после чего поочерёдно вводят цемент и песок. В последнюю очередь добавляют щебень.

• После каждого рабочего дня бетономешалку необходимо вымыть, тщательно очищая углы в зоне фиксации лопастей.

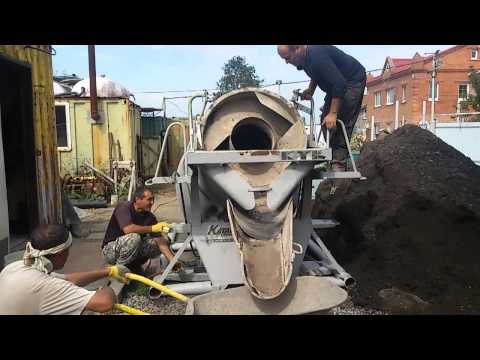

Посмотрите видео «Бетономешалка своими руками»

Бетономешалка своими руками: Технология постройки, фото, Видео

Содержание

• 1 Конструкция бетономешалки
• 2 Изготовление бадьи
• 3 Изготовление рамы бетономешалки
• 4 Использование бетономешалки
• 5 Видео – бетономешалка своими руками  (3 видеоурока)

Бетон – наиболее популярный строительный материал, без его применения не обходится не одна стройка. Бетонный раствор используется для заливки фундамента, полов, цоколя, а иногда и части стен,  поэтому объемы используемого при строительстве дома бетона довольно значительны.

Бетономешлка – один из самых необходимых инструментов для строительства

Покупка готового бетона обходится недешево, и за счет самостоятельного приготовления раствора можно сэкономить до 50% его стоимости.  Приготовление бетона – довольно тяжелый физический труд, облегчить который можно с помощью бетономешалки. Не обязательно покупать ее, бетономешалка, сделанная своими руками, обойдется в несколько раз дешевле, а по функциональности и производительности нисколько не уступает покупным агрегатам.

Конструкция бетономешалки

Бетономешалка, сделанная своими руками, состоит из нескольких блоков:

• Бадья – емкость, в которой происходит смешивание бетона;
• Привод – механизм, осуществляющие вращение бадьи;
• Рама, на которой установлена бадья и привод.

При смешивании бетонного раствора применяют гравитационный метод, основанный на перемещении фракций бетона внутри бадьи под действием силы тяжести. Иными словами, при вращении бадьи составляющие бетонного раствора перемешиваются: более тяжелые компоненты, такие как щебень и песок, опускаются на дно, а смесь цемента и воды равномерно обволакивает их. В бетономешалке можно сделать любой раствор, от кладочного до тяжелого бетона для заливки фундамента. Соотношение компонентов определяется расчетом.

Бадью можно изготовить из листового железа или металлической бочки с толщиной стенок не менее 2 мм. Объем бадьи должен быть достаточным для смешивания необходимой партии раствора, при этом чрезмерное увеличение размеров бадьи приведет к необходимости применения усиленного привода и рамы. Обычно ее объем не превышает 100-200 литров. Бадью закрепляют на оси с использованием подшипников, обеспечивающих ее беспрепятственное вращение.

В качестве привода можно задействовать электро- или бензиновый двигатель, для выполнения наиболее простой бетономешалки можно использовать также ручной привод. Для электропривода можно использовать электродвигатель от стиральной машины – он обеспечит необходимое усилие и скорость вращения. Бетономешалка с электродвигателем проста в применении, но требует подключения к сети, что ограничивает область ее использования. Бензиновые двигатели от мотоцикла сделают агрегат универсальным, бетономешалку можно будет использовать на любой стройплощадке.

Двигатель для бетономешалки

Конструкция рамы зависит от типа привода и конфигурации бадьи. Раму сваривают из уголка или металлических труб в виде треугольного или трапециевидного основания, закрепляют на ней привод и ось вращения. Для удобства выгрузки готового раствора раму оснащают поворотной системой, оснащенной противовесом либо креплением для исключения самопроизвольного опрокидывания.

Изготовление бадьи

Бадья-миксер для бетономешалки должна иметь достаточную прочность, поэтому для ее изготовления необходим металл толщиной не менее 2 мм. Дно бадьи выполняют из более толстого металла 5 мм. В области горловины бадья сужается в виде конуса. Чертеж бадьи приведен на рисунке.

Чертеж бетономешалки

Технология выполнения бадьи-миксера:

1. Из стали выполняют фланец-ступицу по чертежу. Можно использовать готовую деталь подходящих размеров.
2. Из листовой стали 5 мм выкраивают днище в форме круга, размечают и сверлят в нем 8 отверстий диаметром 6,5 мм для крепления фланца-ступицы в соответствии с чертежом.
3. Из стали 2 мм выкраивают обечайку шириной 150 мм и лепестки конуса – 4 штуки.
4. Детали сгибают по шаблону или с помощью тисков и молотка.
5. С помощью сварочного аппарата соединяют лепестки в конус, образующий горловину. К конусу приваривают обечайку, усиливая ее стальной лентой, приваривают дно. Швы зачищают от окалины.
6. Горловину необходимо усилить, чтобы избежать ее деформации. Сделать это можно при помощи арматурного прутка 10 мм, согнутого в окружность необходимого радиуса. Пруток приваривают по внешнему краю горловины на расстоянии 1 см, после чего загибают края наружу и развальцовывают их вокруг прутка.
7. Внутри бадьи дополнительно приваривают крест-накрест три рассекателя, выполненных из арматурного прутка 16 мм, загнутого под прямым углом. Они придадут конструкции дополнительную прочность и улучшат условия смешивания раствора.

Изготовление рамы бетономешалки

Рама бетономешалки выполнена из металлической трубы. За счет колес бетономешалка легко передвигается по строительному участку даже будучи наполненной раствором. Для большей устойчивости к раме приварены ножки-опоры. На раме крепится бадья-миксер, электропривод и редуктор. Чертеж приведен на рисунке.

Чертеж рамы бетономешалки

Технология изготовления рамы и сборки бетономешалки:

1. Основание рамы – продольная и поперечная балки из трубы 60х20 мм, сваренные в Т-образную конструкцию. К ним в месте соединения приварена вертикальная стойка. Основание рамы усилено наклонной стойкой и подкосом, присоединенным с помощью сварки.
2. Колеса крепятся к поперечной балке с помощью оси колеса. Для бетономешалки можно использовать колеса от тачки, старой сельскохозяйственной или мототехники, они могут быть как металлическими, так и с шинами.
3. Ножки из трубы с приваренными к ним подпятниками из листового железа скреплены перемычкой и приварены к раме.
4. К наклонной стойке приварена панель для конденсаторной коробки и пускателя – с их помощью осуществляется включение механизма вращения.
5. Подрамник, к которому крепится бадья-миксер, выполнен из трубы и уголка и представляет собой двойную раму с перемычками. К подрамнику приварены ушки, через которые с помощью болтового соединения подрамник подвижно крепится к стойкам.
6. На подрамнике закрепляют электродвигатель и червячный редуктор. Число передач редуктора должно обеспечивать вращение с частотой 20-40 оборотов в минуту. Двигатель – трехфазный, работающий от сети 380 В переменного тока, мощность двигателя – не менее 1 кВт. При закреплении механизмов передачи необходимо соблюдать соосность.
7. К бадье-миксеру на болты крепят фланец-ступицу, после чего  сажают миксер на шлицевой вал редуктора. Миксер фиксируют шпонкой и закрепляют болтом через отверстие на валу.
8. К подрамнику крепят ручку, с помощью которой устанавливают бетономешалку в различные положения: под углом 40 градусов – для смешивания тяжелого бетона, под углом 60 градусов – для приготовления кладочного раствора, под углом 90 градусов – для промывки бадьи-миксера. Ручку усиливают косынкой из листовой стали, наконечник ручки можно сделать из куска резинового шланга.
9. Для закрепления бетономешалки в нужном положении используют дугообразный сектор регулировки наклона с отверстиями, соответствующими углу наклона оси бетономешалки. Его выполняют из металлической пластины, на подрамнике крепят с помощью болта к приваренному ушку. Для фиксации используют штырь подходящего диаметра, его для удобства зацепляют посредством цепочки к раме.
10. Все детали рамы зачищают от окалины и покрывают краской по металлу. Трущиеся элементы смазывают любой осевой смазкой.

Использование бетономешалки

Для удобства бетономешалку передвигают по участку. Чтобы обеспечить бесперебойное питание, нужно заранее подготовить удлинитель достаточной длины.

Загрузку компонентов производят вручную при наклоне бетономешалки 20-40 градусов. Очередность загрузки компонентов такова:

• Вода
• Цемент
• Песок
• Крупная фракция (щебень, гравий, керамзит).

Среднее время смешивания бетона – от 3 до 5 минут. Выгрузка смеси осуществляется поворотом бадьи на раме с помощью ручки, штырь, удерживающий бадью в нужном положении, при этом вынимают из сектора регулировки.

Загрузка щебня в бетономешалку

После работы необходимо очистить бадью-миксер от остатков раствора, для чего ее максимально опускают вниз горловиной и слегка постукивают с внешней стороны, при необходимости промывают водой.

Производительность бетономешалки позволяет залить ленточный фундамент частного дома или коттеджа за несколько дней работы. При качественном изготовлении деталей бетономешалка обладает достаточной прочностью и ресурсом, позволяющим использовать ее в течение десяти и более лет.

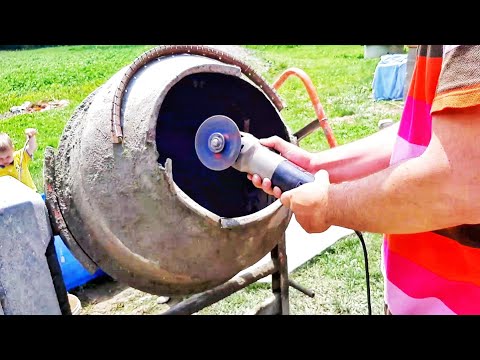

 Видео – бетономешалка своими руками  (3 видеоурока)
