Как сделать вибростанок для шлакоблока своими руками

✅ Дата публикации: 22.11.2018 | 📒 Советы мастеру | 🕵 Комментариев нет

Вибростанок для шлакоблока своими руками

Содержание статьи:

  • 1 Как сделать вибростанок для шлакоблока своими руками
    • 1.1 Сборка вибростола
  • 2 Как сделать шлакоблок в домашних условиях

Изготовление шлакоблока в домашних условиях весьма выгодное вложение денег. В особенности, если для этой работы сделать вибростанок для шлакоблока своими руками. В таком случае получится сэкономить на покупке заводского вибростола, без какой-либо потери качества получаемой продукции.

Всем известно, что шлакоблок — это стройматериал на любые времена. Дома из него получаются прочные и надежные, а сам материал отличается безвредностью и отличными эксплуатационными свойствами.

Как сделать вибростанок для шлакоблока своими руками

Многие задаются вопросом о том, должен ли быть станок для производства шлакоблока вибрирующим. Здесь можно смело ответить что, да, наличие вибростанка позволит делать шлакоблок наилучшего качества, без пустот внутри.

Сам по себе чертеж вибростанка для шлакоблока не слишком сложен в освоении, а основными элементами вибрирующего станка, являются:

Матрицы для заливки раствора, которые крепится поверх виброустановки. Для изготовления матрицы под шлакоблок, потребуется взять стальной лист, толщиной не менее 0,2 мм. Лист металла разрезается на прямоугольники, имеющие следующий размер: 390х190 мм. Их количество определяется индивидуально, в зависимости от того, сколько именно матриц для шлакоблока необходимо сделать.

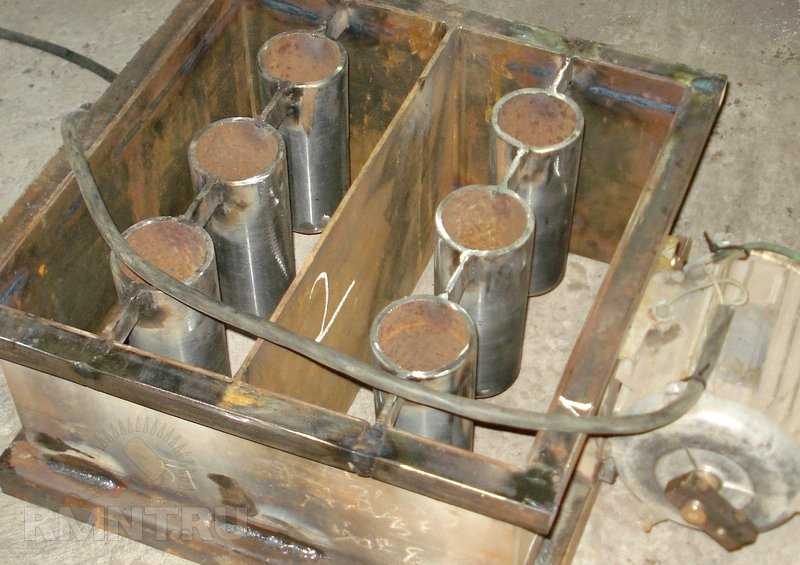

Обычно, на один вибростанок для блоков, устанавливается не более трех матриц. После сварки вырезанных кусков металла, остается предусмотреть внутри будущих матриц пустоты. С этой целью необходимо взять металлическую трубу 90 мм в диаметре, после чего разрезать её на 9 кусков, длиной по 190 мм. Для сварки труб друг к другу, следует использовать металлическую полосу.

На следующем этапе изготовления вибростанка для шлакоблока своими руками собирается пресс. Отказываться от его изготовления не стоит, поскольку посредством пресса для вибростанка, можно будет оказывать необходимое давление на засыпанную смесь в матрицу. Чтобы сделать пресс для вибростанка, потребуется вырезать прямоугольник из металла, точно по размерам: 385х185 мм. Затем, в таком же, как установлены трубы в матрице, в куске металла потребуется вырезать три ровных отверстия.

Сборка вибростола

Третий этап в изготовлении вибростанка для шлакоблока, включает в себя сборку вибростола. Здесь можно пойти двумя путями: сделать вибростол, с эксцентриками на осях и подрамником, или же заметно удешевить всю конструкцию.

В данном случае, прямо к столешнице сбоку, которая бы вмещала три матрицы, следует прикрутить крепления для электродвигателя, мощность которого не менее 0,5 кВт. Затем на валу двигателя крепится гайка с эксцентриком, что позволит во время работы мотора, создать необходимую вибрацию.

Очень важно при этом, при изготовлении вибростанка использовать электродвигатель закрытого типа. Если ничего другого под рукой нет, то следует предусмотреть из куска металла специальный фартук, который полностью накрывал бы двигатель, и вовнутрь него не попадала вода с раствором.

Заключительным этапом в изготовлении вибростанка, является установка столешницы с двигателем на опоры. Для этого нужно будет из металлического уголка сварить раму, внизу неё, по желанию, легко можно прикрепить колеса, если нужно иметь под рукой передвижной вибростанок для шлакоблока.

Как сделать шлакоблок в домашних условиях

Чтобы сделать шлакоблок своими руками на самодельном вибростанке, сначала понадобится подготовить полусухую строительную смесь. Для её приготовления берётся песок, гравий, цемент и вода в следующих пропорциях: 6:2:2:1. Важно, готовая смесь для шлакоблока не должна быть жидкой или слишком густой.

Когда строительная смесь будет готова, её можно закладывать в матрицы и включать на несколько минут в работу вибростанок. Обязательно от создаваемой вибрации станком, некоторое количество смеси для шлакоблока осядет, поэтому, когда вибростанок будет выключен, потребуется добавить небольшое количество раствора в матрицы.

После этого, в ход идёт пресс, им смесь ещё раз хорошо сдавливается, после чего на выходе можно получить готовый шлакоблок. Конечно же, перед тем как его использовать, нужно чтобы шлакоблок пролежал на сушке не менее 48 часов.

При этом влажность в комнате где будет храниться шлакоблок, не должна быть слишком высокой, а температура воздуха быть в пределах 25 градусов с плюсом.

Оценить статью и поделиться ссылкой:


проведение работ и рецепты + вибростанок

Шлакоблок – это строительный материал, который производится путем вибропрессования из бетона. Строить из него легко, процесс идет быстро, а сама баня получается достаточно теплой. Отчего в частном строительстве шлакоблок давно завоевал свою популярность — а кто-то даже строит на нем свой собственный доходный бизнес. Нужно только знать рецептуру, технологию изготовления и уметь автоматизировать весь процесс домашнего производства шлакоблоков.

Общие требования при выполнении работ

Изготовить хорошие блоки можно и в гараже — главное, знать технологию и придерживаться рецептуры. Так, стандартный шлакоблок – 39х19х188 мм, с небольшими тремя отверстиями. А чтобы он получился качественным и прочным, важно, чтобы:

  • Песок был крупным;
  • Шлак – доменным;
  • Цемент – качественным, не менее М400;
  • Оборудование – с вибропрессованием.

Сам шлак получается при переработке угля, и, по сути, это – идеальный наполнитель для блоков. Однако в последнее время, благодаря активному проведению газа, шлак и зола от угля вырабатываться стали намного меньше. А потому шлак все чаще стали заменять на зитобетон, который, к сожалению, намного дороже.

Этот строительный материал стремительно набирает свою популярность в основном благодаря тому, что обходится он недорого, а тепло- и звукоизоляция у него отличная.

 Кроме того, произведем расчеты: на изготовление шлакоблоков в домашних условиях уходит 0,011 куб.метров раствора при пропорции 1:7 (это на одну штуку). А это значит, что из одного мешка цемента получится ровно 36 блоков – что вовсе не плохо!

Одно из самых важных требований к качеству шлакоблоков – это их геометрия. Ведь чем большими будут неровности и изъяны в блоках, тем серьезнее придется потратиться на возведение стен. А чтобы шлакоблок получился идеально ровным, важно, чтобы сама виброформа всегда была наполнена до краев – иначе блоки будут получаться кривыми. Причем не просто до краев – а с горкой, ведь вибрация потом слегка утрясет бетон.

Весь же процесс выглядит так: виброформа включается на один раз, через 5-15 секунд выключается, и уровень раствора в форме оценивается – если оказался ниже краев формы, нужно поставить прижим, снова включить вибрацию – и когда она упрется в ограничитель, выключить. Сделать это нужно одновременно: включить вибратор и вытянуть форму.

Чем лучше наполнить формы?

Если вы налаживаете производство шлакоблоков в домашних условиях, знайте – нет универсального состава, каждый мастер подбирает свою, уникальную рецептуру, которая больше подходит для конкретной бани и которая зависит от уже имеющегося шлака. Но стандартная рецептура шлакоблока такая: 7 частей шлака, 2 части песка и 2 части гравия, 1,5 части хорошего цемента (марка от М400) и от полутора до 3-х частей воды. Принятые размеры шлакоблока – 39х19х20 см, но используются в частном строительстве и габариты 40х20х20 см.

Кроме самого шлака наполнителем для таких блоков берут золу, другие отходы горения угля, гравий, обработанные опилки, перлит, отсев камня и гранита, гипс, кирпичный бой и им подобные. Для большей пластичности блоков еще добавляется пластификатор – это 5 грамм на один блок, при вибролитье. Для чего? Именно это вещество значительно повышает прочность блока, его морозостойкость и водонепроницаемость, избавляет от трещин.

Особенно тщательно нужно отмерять количество воды: блоки не должны растекаться во время снятия. Можно провести такой тест: если при падении на землю раствор рассыпается, но в кулаке соединяется – это то, что надо. К слову, бетон для строительства небольшой бани приготовить можно и вручную, но для более серьезного строения лучше изначально обзавестись электрической бетономешалкой, рассчитанной на объем 0,2-0,5 кубических метров.

Весь процесс проведения работ за 4 шага

Производить шлакоблоки своими руками желательно не под открытым небом, как это делают мастера на видео расположенных выше, а лучше это делать в помещении с ровным полом и хорошей вентиляцией.

Вот как можно сделать в домашних условиях хороший, качественный шлакоблок:

  • Шаг 1. В форму кладется с горкой раствор, на 3-5 секунд включается вибратор и раствор осаживается. Если его мало – нужно доложить, вставить прижим и снова включить вибратор. Как только прижим осядет на ограничители – формирование завершено.
  • Шаг 2. Виброформа снова включается на 5-10 секунд, после чего форма снимается – не выключая машину.
  • Шаг 3. От пяти до семи дней блоки нужно будет сушить. А их полное затвердевание происходит в течении месяца, при высокой влажности и в тепле.
  • Шаг 4. Уже через день блоки можно аккуратно переносить – они не сломаются, однако класть вместе их нужно через неделю. А вот если в блоки добавлялся пластификатор, то через 6-8 часов их можно убирать с площадки и складировать.

Хранятся готовые шлакоблоки в так называемых пирамидальных штабелях, сразу по сотне и с небольшими промежутками между друг дружкой – чтобы хорошо просыхали бока. Пару месяцев просушки – и можно строить новую баню!

Как сделать домашний вибростанок?

Конечно, если построить нужно всего одно строение и небольшое, как баня, то изготовлять такие блоки проще всего в стандартных ящиках-переносках с бутылками. А вот для более объемной работы уже нужен станок – пусть даже самодельный и без виброплиты. Ведь кто знает, возможно, вам настолько понравится сама кладка шлакоблока своими руками и вы увидите большую выгоду в производстве такого строительного материала, что решите открыть собственный бизнес? А для этого уже нужна автоматизация.

Да и почему бы после бани не построить из такого дешевого материала и гараж, и красивую беседку, и хороший сарай? А изготовленный собственными руками из подручных материалов вибростанок значительно сэкономит время работы.

Изготовить хороший станок для шлакоблоков своими руками – не проблема. Для этого понадобится:

  • Высокооборотный электродвигатель – обязательно с двумя валами, мощность – 0,5-0,7 кВт.
  • Электросварка и болгарка.
  • Листовое железо толщиной около 3 мм.
  • Арматура диаметром около 12 мм.

Время вибрации будет составлять 5-15 секунд, после чего виброформу нужно вертикально снять и уже через сутки складировать между собой шлакоблоки. На обычном домашнем станке изготовление шлакоблоков своими руками позволяет штамповать их до 50 штук в час – а это достаточно быстро.
