Как изготовить виброрейку своими руками?

Качественное бетонное покрытие обладает рядом неоспоримых преимуществ. Оно имеет большой срок эксплуатации, повышенную износоустойчивость и является очень прочным.

Правда, все это можно отнести только к тому покрытию, которое заливалось по грамотной технологии. Для того чтобы бетон был качественным, его необходимо хорошо утрамбовать, уплотнить и выровнять.

Для этого в современном строительстве используется такое оборудование, как виброрейка.

Что такое виброрейка?

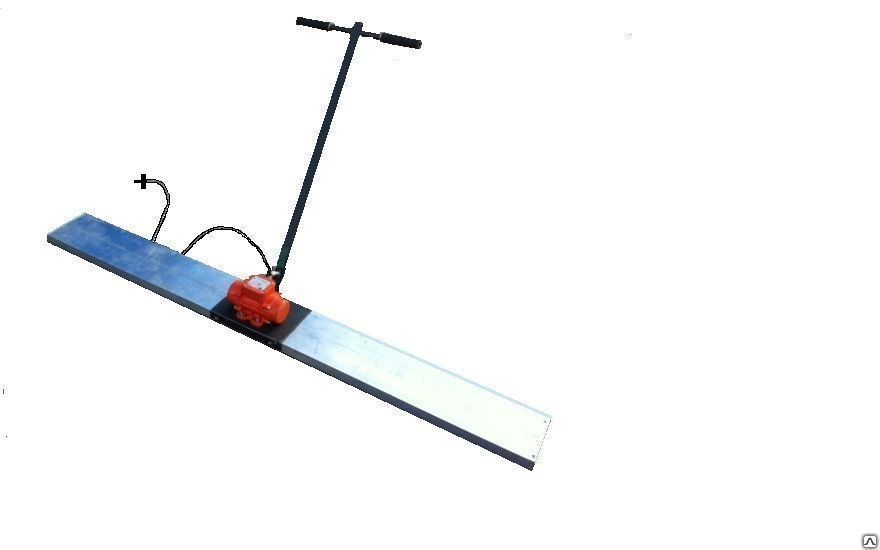

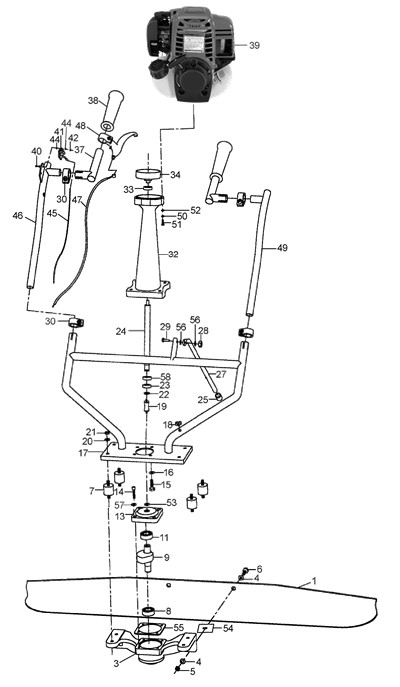

Виброрейка состоит из рамы, которая может быть изготовлена из алюминия или качественной стали. Кроме того, немаловажной ее частью является вибрационная установка, приводящая саму рейку в движение.

Работает она благодаря бензиновому или электрическому двигателю.

Принцип работы данного оборудования заключается в следующем: двигатель передает вращательный момент вибрационной установке, которая приводит в движение стальную или алюминиевую раму.

Последняя приводит в движение бетон. Стоит отметить, что длина самой рейки начинается с 50 сантиметров и может достигать 10 метров.

Как уже говорилось выше, виброрейки бывают двух видов: бензиновые и электрические.

Первые, как правило, имеют большую мощность, но из-за вредных выбросов в атмосферу могут использоваться только на открытом воздухе. Вторые же незаменимы для строительных работ внутри помещения.

Виброрейки используются не только для того, чтобы утрамбовать раствор и выгнать из его толщи пузырьки воздуха, которые плохо влияют на такие качества материала, как долговечность и износоустойчивость.

Известно ли вам, что цены на мотопомпы для сильнозагрязненной воды зависят не только от мощности, но и марки производителя.

Прочитав эту статью, вы узнаете, как выбрать роторную косилку для мотоблока Нева.

Их применяют также и для выравнивания поверхностей различной площади.

Приобрести оборудование подобного типа можно в любом строительном магазине. Однако стоит оно недешево и не факт, что не послужит вам только один раз. Гораздо практичнее и экономичнее будет изготовить виброрейку своими руками.

Что необходимо знать тем, кто собрался изготовить виброрейку для бетона своими руками?

Если вы решили взяться за изготовление электрической виброрейки своими руками, помните о том, что на одном энтузиазме далеко не уедешь. Вам обязательно понадобятся знания и умения в строительной области.

Кроме того, тот, кто собирается смастерить данный инструмент, должен уметь обращаться со сварочным аппаратом и немного разбираться в электрике.

Неотъемлемой частью подобного процесса является и соблюдение технической безопасности, поскольку электрическая виброрейка изготавливается на основе трехфазного пускового механизма.

Стало быть, и в процессе сборки, и во время эксплуатации следует действовать крайне аккуратно.

Помните о том, что рабочую часть рейки лучше сделать длиной 2,5-3 метра. Впрочем, это зависит от размеров строящегося объекта. Мощность самодельного оборудования не должна превышать 1,5 кВт.

Практика показывает, что такого показателя бывает вполне достаточно для того, чтобы разровнять и утрамбовать слой, глубина которого составляет 15-20 сантиметров.

Важно отметить, что если вы собираетесь использовать виброрейку на крупном строительном объекте, мощность ее следует сделать больше. Это намного безопасней и эффективней.

Материалы

Все материалы, которые понадобятся вам для самостоятельного изготовления данной конструкции, можно приобрести в специализированных магазинах и на строительных рынках.

К тому же некоторые из них, наверняка, давно пылятся в вашем гараже или домашней мастерской. Вот их перечень:

1. Швеллер, который станет основой рамы.
2. Стальные или алюминиевые уголки.
3. Болты.
4. Вибрационная установка.
5. Электрический двигатель необходимой мощности.
6. Резина для изоляции.
7. Пускатель для электрического двигателя со способностью регулировки оборотов.
8. Трехфазный кабель электрический.
9. Два куска арматуры, каждый около метра длиной, которые пригодятся для изготовления ручек.

При изготовлении виброрейки вам придется использовать инструмент, который вовсе не обязательно специально приобретать для этого случая. Возможно, он есть у вас или у кого-то из ваших знакомых.

Что понадобится вам для изготовления данного оборудования:

1. Сварочный аппарат. Пользоваться им следует аккуратно, с обязательным использованием защиты для лица и рук.

   Если вы не уверены в своих силах, попросите выполнить данную работу сварщика-профессионала. Стоить эта работа будет немного, но у вас появится уверенность в том, что выполнена она будет качественно, а значит, оборудование прослужит долго.

2. Дрель и набор сверл по металлу.
3. Шуруповерт.

Как сделать виброрейку своими руками

Начинать изготовление виброрейки для стяжки своими руками следует с ручек. Как уже говорилось выше, сделаны они будут из арматуры. Им следует придать изогнутую форму.

Ручки необходимо прикрепить к профилю с помощью сварки и для надежности закрепить саморезами.

Перед тем как начать данный процесс, будущую виброрейку следует положить на ровную поверхность, например, на верстак или рабочий стол.

Ручки следует тщательнейшим образом заизолировать резиной, чтобы сделать конструкцию безопасной.

К тому же браться за ручки из арматуры будет не слишком удобно. Резина смягчит вибрацию.

При изготовлении виброрейки своими руками можно использовать и одну рукоять, однако профессионалы считают устройства с двумя надежнее и удобнее.

Следующим этапом является присоединение двигателя к вашему самодельному инструменту.

Расположить его лучше всего по центру профиля, поскольку так вибрация будет распределяться равномерно по всему агрегату. Прикрепить двигатель лучше всего с помощью двух металлических уголков.

Здесь существует два варианта. Первый заключается в том, что уголки крепятся к самому мотору, и уже потом готовая конструкция прикручивается или приваривается к профилю.

Второй предполагает крепление уголков к металлической балке. А вот двигатель сажается на эту конструкцию последним. Стоит отметить, что для крепления мотора к профилю можно использовать точечную сварку или саморезы.

Оба эти способа являются эффективными, и один не уступает другому. Выбрать тот, который больше всего подходит вам, необходимо на основе личного опыта, навыков и способностей, а также с учетом наличия инструмента.

Ведь сварка есть далеко не у всех, и пользоваться ею могут немногие. А электрический шуруповерт, незаменимый в любом доме, есть практически у каждого.

Здесь главное – не забыть воспользоваться сверлом по металлу нужного диаметра.

Вибрационную установку следует установить таким образом, чтобы кабель был прочно зафиксирован на ручках или профиле.

Болтающийся под ногами трехфазный провод может стать причиной получения травм человеком, использующим виброрейку.

Пускатель, который необходим для того, чтобы дать двигателю старт, можно оставить на моторе, но лучше зафиксировать на одной из рукоятей, поскольку в этом случае приводить в действие механизм будет значительно удобней.

Если вам придется пользоваться виброрейкой часто и утрамбовывать разные по площади участки, вы можете сделать ее конструкцию сборной.

Для этого можно отмерить равные по длине куски профиля, отрезать их при помощи болгарки, просверлить в двух местах отверстия и крепить их с двух сторон к агрегату по мере необходимости. Для крепления нужно использовать соединительные уголки.

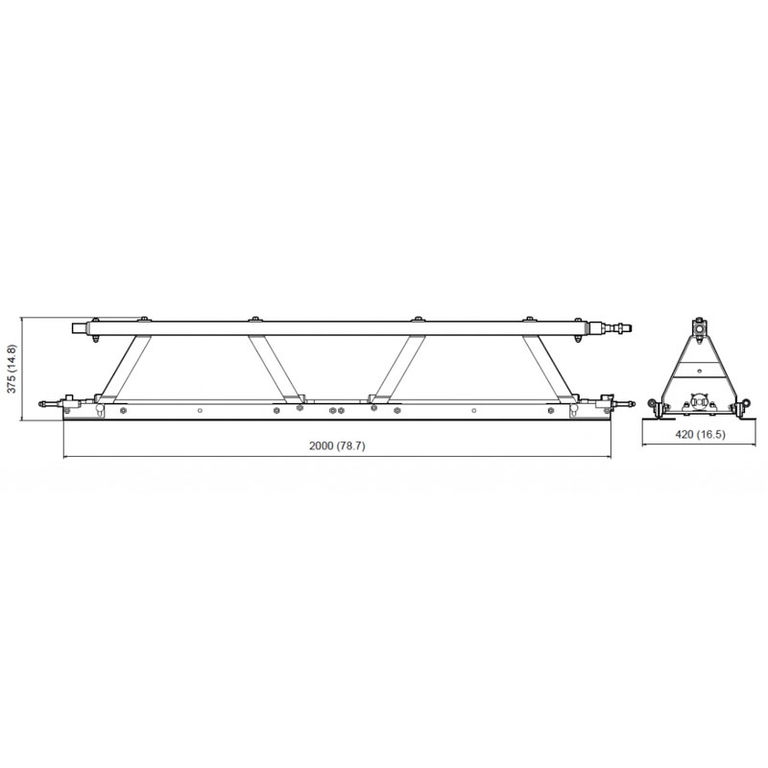

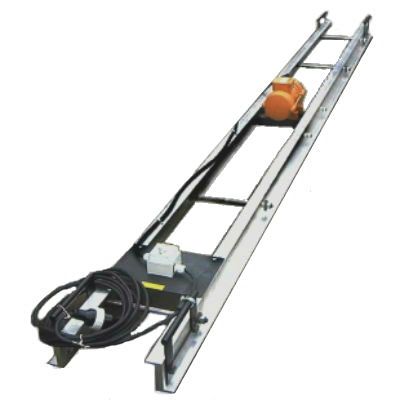

Виброрейка может представлять собой также и двойную или рамную конструкцию. Такое оборудование пригодится для выравнивания и утрамбовывания толстых слоев бетона.

Процесс его изготовления ни чем не отличается от обычной виброрейки, состоящей из одного швеллера. Правда, двигатель в данном случае придется установить в центр конструкции, на специальное крепление.

Вообще, скрепить раму лучше в трех местах: на концах и посередине. Рамная виброрейка также может быть разборной, только в этом случае необходимо будет отмерять четыре равных куска профиля, использовать столько же уголков и закреплять их на концах.

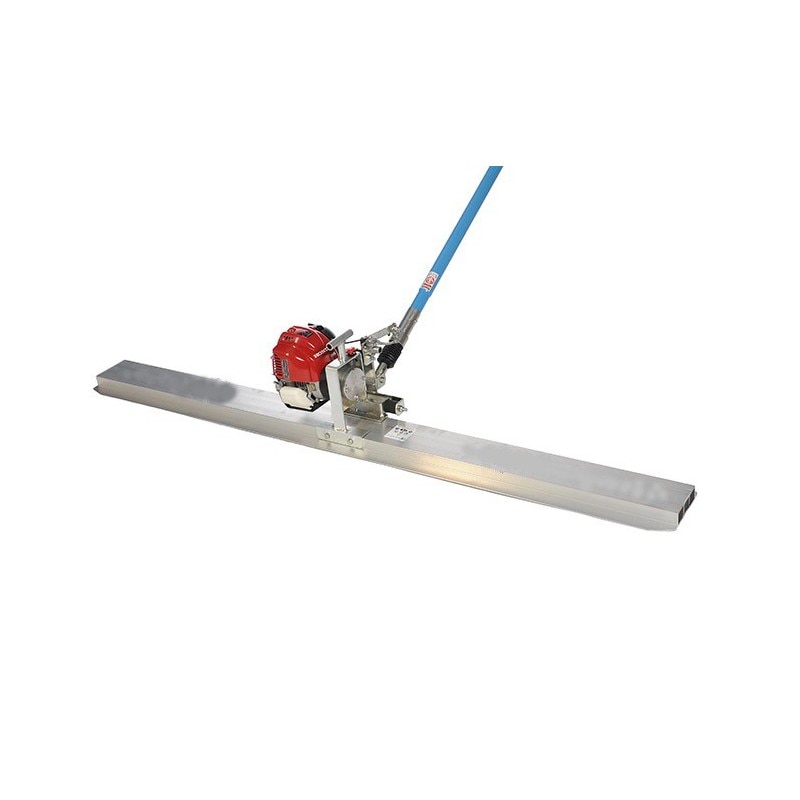

Бензиновую виброрейку следует делать по той же самой схеме. Изготавливается она еще проще, поскольку нет необходимости работать с кабелем.

Рекомендации по эксплуатации готового устройства

Для достижения наилучшего результата следует грамотно использовать виброрейку.

Прежде, чем создавать ручной траншеекопатель своими руками, узнайте особенности его устройства и технические характеристики.

А здесь вы узнаете, какие существуют преимущества использования мобильных мини-бетонных заводов.

Прочитав эту статью http://spez-tech.com/tehnika/stroitelnaya/kranyi/avtomobilnie/harakteristiki-i-opisanie.html, вы поймёте, по каким техническим характеристикам отечественные автокраны Ивановец превосходят импортные аналоги.

Вот несколько простых рекомендаций, с помощью которых вы, используя сделанную своими руками конструкцию, сможете хорошо утрамбовать и разровнять бетон:

Виброрейка – это незаменимый в строительстве инструмент.

Изготовив ее самостоятельно, вы не только получите отличное оборудование и ровную бетонную поверхность, но и сможете сэкономить ваши финансовые средства.

Посмотрев следующее видео, вы будете знать, какие функции должна выполнять виброрейка, изготовленная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

назначение, сфера использования и конструкция, виды, требования

Содержание

1. Виброрейка для укладки бетона – назначение, сфера использования и конструкция
2. Виброрейка самодельная – разновидности специального инструмента
3. Самодельная виброрейка для бетона – специфика использования
4. Как сделать виброрейку собственными силами
5. Виброрейка для бетона своими руками – оптимальные параметры
6. Требования безопасности
7. Полезные рекомендации
8. Заключение
9. Похожие статьи:

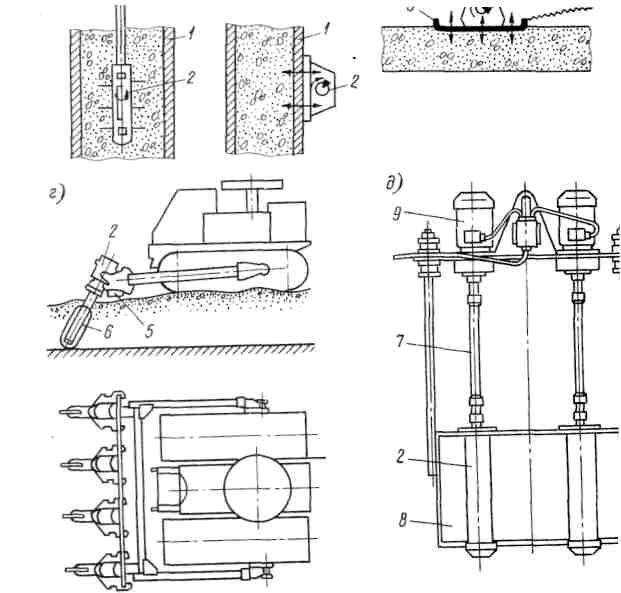

Качество работ, связанных с укладкой бетона, зависит от эффективности уплотнения рабочей смеси. При бетонировании полов, формировании стяжки и заливке раствора в опалубку, профессиональные строители трамбуют жидкий бетон специальным инструментом. Виброрейка способствует удалению из бетонного массива воздушных включений, продлевая срок эксплуатации монолита, повышая износостойкость, упрочняя и планируя поверхность. Благодаря несложной конструкции, ее легко самостоятельно изготовить, сэкономив при этом денежные средства.

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

• передача низкочастотных колебаний через поверхность бетона вглубь массива;
• формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

• профессиональное оборудование, купленное в магазине;
• виброрейка, своими руками изготовленная в домашних условиях.

Рейки отличаются конструктивными особенностями, а также размерами рабочей площадки. Например, особенностью секционной конструкции является возможность изменения длины рабочей поверхности, а плавающей – регулировка углового положения рабочей рукоятки.

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

• заливать полы;
• обустраивать площадки;
• бетонировать стяжку;
• обеспечивать горизонтальность дорожных покрытий;
• строить пешеходные переходы;
• возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

• металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
• малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
• консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

• ускоренного вывода влаги из массива после укладки бетона;
• повышения однородности бетонной смеси;
• удаления из бетона воздушных включений;
• повышения прочностных свойств монолита;
• обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

• возрастает прочность;

• повышается износостойкость;
• увеличивается продолжительность эксплуатации;
• растет плотность;
• улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

• универсальности;
• компактности;
• функциональности;
• практичности;
• надежности.

Вибрационные рейки используют на открытых стройплощадках, а также на объектах, к которым не подведено электропитание.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

• конструктивным особенностям;
• сфере использования;
• мощности приводной станции;
• материалу металлоконструкции;
• размерам площадки.

Устройства также отличаются:

• амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
• весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
• производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
• стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

• внутри помещения. Применяется виброрейка электрическая плавающая;
• на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

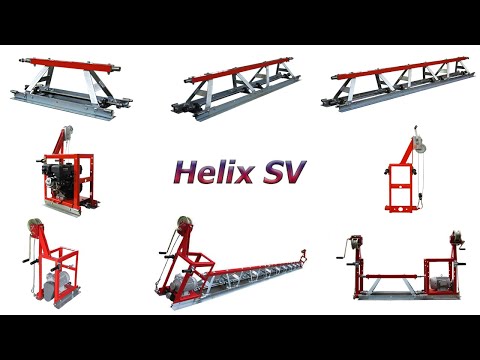

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

• виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
• телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;

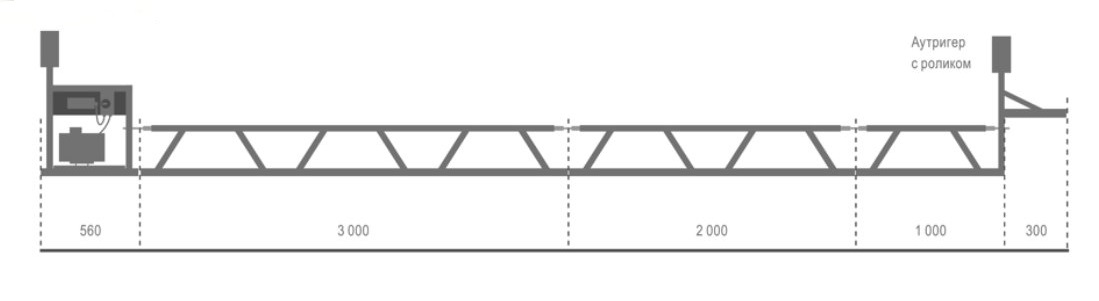

• секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
• алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.

Существуют также реверсивные агрегаты, которые могут изменять направление движения.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

• проверьте функционирование оборудования до запуска;
• смонтируйте, если необходимо, направляющие на нулевой отметке;
• используйте рейку с мощностью, соответствующей толщине бетонного слоя;
• залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
• произведите пуск виброустановки и постепенно перемещайте устройство;
• контролируйте в процессе работы рейки неизменность положения маячков;
• добавляйте небольшие порции бетонной смеси в местах проседания;
• производите очистку металлоконструкции от приставшего раствора;
• зачистите после застывания бетона дефекты на чистовой поверхности.

Соблюдение данных правил позволит обеспечить качество формируемой поверхности и облегчит работу с инструментом.

Как сделать виброрейку собственными силами

Для изготовления вибрационного электроинструмента подготовьте следующие материалы и оборудование:

• металлический профиль для сборки рамы;

• пластины и уголки для изготовления площадки;
• вибратор с крепежными элементами;
• заготовки для будущей рукоятки;
• питающий кабель;
• электрическую дрель;
• болгарку;
• сварочный аппарат.

Изготавливайте по следующему алгоритму:

1. Подготовьте заготовки.
2. Сварите металлическую раму.
3. Приварите к раме рукоятку.
4. Прикрепите вибрационный двигатель.
5. Подключите провод питания.

После подачи напряжения проверьте надежность сборки.

Виброрейка для бетона своими руками – оптимальные параметры

Изготавливая небольшое устройство для бытовых нужд, обратите внимание на следующие нюансы:

• длину рабочей части, которая не должна превышать 2–2,5 м;
• мощность привода, которая соответствует 1,2–1,5 кВт.

До начала изготовления следует определиться с особенностями конструкции и разработать чертеж.

Требования безопасности

При изготовлении и в процессе работ с вибрационной рейкой соблюдайте требования техники безопасности:

• проверьте целостность кабелей, чтобы избежать поражения электротоком;
• работайте с виброуплотнителем в резиновых сапогах и защитных рукавицах;
• надевайте беруши для защиты органов слуха от повышенного шума.

Соблюдение указанных рекомендаций позволит избежать травмирования.

Полезные рекомендации

Профессиональные строители не рекомендуют новичкам начинать с уплотнения больших участков. Они советуют вначале овладеть навыками работы с устройством на небольшой площади, а затем постепенно увеличивать размер обрабатываемой поверхности. Удобно подключать вибродвигатель к преобразователю частоты, позволяющему подобрать оптимальную величину нагрузки.

https://youtu.be/10hwihzLQ64

Заключение

Самостоятельно изготовленная вибрационная рейка по эффективности уплотнения не уступает промышленным образцам. Изготовление виброинструмента своими силами позволит сэкономить денежные средства. Важно определиться с конструкцией устройства, разработать чертеж и, в соответствии с ним, правильно изготовить рейку.

Как вам статья?

Vibration Switche Type Vibro Rail 100 (AC&DC)

Этот аналоговый модуль, основанный на стандарте поставщиков вибрационного оборудования (API670), представляет собой одноканальный переключатель, который обеспечивает мониторинг вибрации и возможности мониторинга для пользователей. Среди возможностей этого объекта — возможность получать входные данные через различные датчики вибрации (акселерометр, датчик скорости и смещения) и возможность преобразовывать полученный сигнал напряжения в 4-20 мА для подключения к системам управления, таким как PLC и DCS. Также в качестве аварийного или отключающего реле для этого модуля предназначен сухой контакт (реле), который, в случае его использования, срабатывает после прохождения настроенных параметров вибрации.

Буферный выход (выход BNC) на передней панели устройства предназначен для подключения портативного устройства. Можно будет заменить локальный сброс в схеме данного оборудования вместо буферного выхода.

В целом характеристики и возможности Vibro Ral100 AC следующие:

Одноканальный переключатель с датчиками акселерометра, входными сигналами скорости и смещения
Возможность отправки выходного сигнала 4-20 мА от сигнала вибрации или динамического сигнала Урал
Оснащен выходом с буферизацией для считывания значений вибрации с помощью портативного устройства
Возможность выбора активации или деактивации (включение или выключение)
Возможность задержки выключения в функциональной цепи реле
Установка на рейку
Требуется источник питания 24 В постоянного тока для привода и запуска
Оснащен светодиодом для контроля контура и активации, если контуры не замкнуты
Оснащен номером сухого реле для использования в качестве аварийного или бесшумного реле

Vibro Rail100DC 9Переключатель 0008 представляет собой одноканальный модуль, разработанный в соответствии со стандартом API670 для измерения и контроля смещения вала в осевом и осевом направлении вращающегося оборудования. Таким образом, это устройство имеет возможность принимать только вихретоковые входы в качестве входов и сможет преобразовывать измеренный зазор постоянного тока до 0-2 мм в подходящий сигнал 4-20 мА. Еще одной особенностью этого модуля является выделение светодиодов для определения состояния контурного тока, подключения и обнаружения датчика, а также учета буферизованного выхода для подключения портативного устройства.

В целом характеристики и возможности Vibro Rail 100 DC следующие:

Одноканальный датчик для измерения смещения валов в осевом направлении с возможностью приема датчиков перемещения на вход отправка выходного сигнала 4–20 мА из измеренных значений постоянного зазора
Оснащен светодиодными индикаторами тока между контурами, а также подключением преобразователя и активацией, если он не установлен
Буферизованный выход для измерения значений и считывания через портативное устройство
Возможность отключения с задержкой в ​​функциональной цепи реле
Требуется источник питания 24 В пост. тока для привода и запуска -energize)

(PDF) ВИБРОЭНЕРГЕТИЧЕСКИЕ КРУГЛЫЕ СЕПАРАТОРЫ — GA … ® Сепараторы — вид изнутри 0 Свинец – Материал выбрасывается прямо и дает недостаточное разделение … Мониторинг производительности SentryScan

• VIBRO-ENERGYROUND SEPARATORS

• no-toolscenter-tie-down

  screen cloth

  TechLubeautomaticre-greaser

  quick-releaseclamp ring

  spacing frameundersizedischarge spout

  dischargedome

  motiongenerator base

  oversizedischargespout

  no -tools колесо topforce

  рама стола

  пружины

  колесо bottomforce без инструментов

  регулировка угла опережения

  Вибро-энергетические сепараторы — вид изнутри

  0 Свинцовый материал рассыпается прямо и дает недостаточно разделение

  15 Свинец Материал начинает закручиваться по спирали

  35 Свинец Обеспечивает максимально эффективную схему просеивания материала

  90 Свинец Предотвращает выгрузку и помогает получить максимальную пропускную способность минусового материала, которая стремится to ball

  Как работают виброэнергетические сепараторы SwecoПо сути, Sweco Сепаратор представляет собой экранирующее устройство, которое вибрирует вокруг своего центра.

  масса. Вибрация осуществляется эксцентриковыми грузами на верхней и нижние концы вала генератора движения. Вращение верхней части вес создает вибрацию в горизонтальной плоскости, что вызывает материал для перемещения по сетке экрана к периферии. меньший вес наклоняет машину, вызывая вибрацию в вертикальные и тангенциальные плоскости. Скорость и спиральный рисунок перемещение материала по ситовому полотну может быть установлено оператором для максимальной пропускной способности и эффективности сортировки любого сортируемого продукт… влажный или сухой… тяжелый или легкий… грубый или мелкий… горячий или холодный.

  3

• Процессы разделения

  Калибровка Разделение различных твердых частиц на отдельные группы, содержащие сопоставимые размеры. До 5 разделений одновременно.

  Скальпирование Удаление небольшого количества нежелательных примесей частицы в высокопроизводительном процессе.

  Гравитационная фильтрация / Извлечение продукта Фильтрация крупных твердых частиц из всех типов шламов или обезвоживания смесей твердых и жидких веществ. Восстановление пригодных для использования твердых веществ или осветляющих жидкостей, дальнейшее экономическое значение.

  Эффективность очистки сточных вод и контроля загрязнения воды рекуперация пригодных для использования твердых веществ, а также очистка и повторное использование воды.

  Сухие продуктыСахар — специи — крахмал — соевые бобы — опилки — соль — картофель быстрого приготовления — корма для животных — песок — абразивы — гранулы песка/рюмки — моющие средства — резина — гранулы полистирола — краска — оксид железа — свинец — карбид вольфрама — керамический и металлический порошки — продукты помола — порошкообразные фармацевтические препараты — химические и пищевые продукты

  Сухой продуктСухое молоко — крупы и крупы — сахар — быстрорастворимый кофе в гранулах — шоколадный порошок — соевая мука — бульон концентрат — картофельные гранулы — бура — абразивы — сажа — металлические порошки — песок — краска — казеин — штукатурка — моющие средства — удобрения — табак — костная, кровяная и перьевая мука

  Твердые/жидкие смесиФруктовые соки — рыба — соевое масло — пивовары дрожжи — сахарная свекла — прочие продукты питания — латекс — краска — катализатор — целлюлоза и бумага — ковры — кровь животных — жир — керамика — каолин — металлургия — фармацевтика — мороженое

  Стоки Стоки Картофельные очистки и отходы — фрукты — прочие продукты питания продукты — латекс и другие химические продукты — навоз — сточные воды — фруктово-овощные консервные заводы — мясо-птица и морепродукты переработчики — отходы пивоварения — отходы прачечных — целлюлозно-бумажная промышленность сточные воды

  4

• Вибро-энергетические сепараторы для всех ваших потребностей просеивания

  Accu-Feed SystemSwecos Accu-Feed System объединяет три функции хранения, подачи и просеивания сухих материалов в одна полная единица. В результате происходит существенное увеличение производительность и значительную экономию капитала, пространства и энергии. Благодаря коническому бункеру для хранения и регулируемому контроллеру подачи, Accu-Feed устраняет необходимость в автономных бункерах для корма, бункере эвакуаторы и кормушки.

  Фильтр/осушитель PharmASep Полностью изолированный Vibro-Energy фильтр/осушитель, подходящий для асептических процессов в фармацевтике, пищевой и специальной химической промышленности. С дизайном, который устраняет зазоры, щели и скрытые области, доказывает PharmASep ценны для процессов, связанных с сильнодействующими или токсичными веществами. В в случае мокрого просеивания PharmASep может обезвоживать и сушить вакуумом продукт на экране, исключая дополнительную обработку и оборудование. Возможность CIP/SIP доступна для всех устройств PharmASep. фильтр/осушители.

  Система Sono-EnergyСистема Sono-Energy создает вторичное ультразвуковое вибрация, которая предотвращает ослепление на мелких ячейках (60-635 ячеек) как а также улучшить скорость потока трудно просеиваемых продуктов при сетки. Существует множество применений эпоксидных порошков, порошков краски и тонер-порошки. Sono-Energy также хорошо работает на тяжелых порошкообразных металлов, включая свинец, никель и хром, предотвращение оседания частиц близкого размера.

  Avalanche

  Двойная конструкция сепаратора Avalanche эффективно увеличивает активную область экрана до 67%. Конструкция проста: Рама стандартного диаметра модифицирована для размещения стандартного экран внизу с дополнительным экраном чуть меньшего размера выше. Материал, подаваемый на верхнее сито, либо проходит через грохот или выбросы с боков для повторного просеивания нижним экран. Avalanche особенно полезен в сухую погоду. применения, требующие высокой производительности скальпирования (ПВХ, крахмал, мука) а также высокоэффективное обеспыливание (гранулы пенополистирола, сухая химические вещества).

  Низкий профильВысокая производительность, влажная или сухая очистка в компактном, низком дизайн над головой. Двойные двигатели, установленные на противоположных сторонах Low Профиль обеспечивает неограниченный поток материала и создает 3-D движение, позволяющее выгружать негабаритный материал, сохраняя очистить экран для максимального потока продукта. Его низкое требование к запасу (всего 15 дюймов) и конструкция с прямым потоком позволяют Профиль легко вписывается в существующие линейки продуктов.

  Виброэнергетические сепараторы Отделение твердых частиц от жидкостей или сегрегация сухие материалы различных размеров. Частицы размером до 400 меш (38 микрон) могут быть просеяны с использованием до 4 сит, встроенных в один сепаратор Sweco. Не требуется специального пола или фундамента если не требуется рабочее пространство. Простой и эффективный дизайн требует меньше лошадиных сил. Ни у кого нет больше опыта создания круглых решения для разделения … мы работаем уже более 60 лет годы!

  Сепаратор QuickChange NVЗапатентованный сепаратор QuickChange NV уменьшает экран меняется на работу с одним человеком, что значительно снижает необходимый труд и устранение необходимости привлечения технического обслуживания экипажи. Работает от автономного гидравлического агрегата, смена экрана можно сделать быстро, что значительно сокращает время простоя и значительно повышение производительности.

  Просеиватель PSIПневматический просеиватель Sweco In-line (PSI) используется для просеять сухой сыпучий материал в пневмотранспорте под давлением линия. Его можно использовать для отделения более мелких частиц от более крупных и для удаления посторонних предметов. Типичные области применения включают муку, крахмал, соль, сахар и пластмассы.

  Санитарный сепараторСанитарный сепаратор Sweco отвечает всем требованиям санитарных норм 3А и требованиям FDA к пищевым продуктам обработка заявок. Изготовлен из нержавеющей стали 304 и отполированный до степени #4, санитарный сепаратор предназначен для предотвратить накопление и загрязнение продукта.

  PharmASep

  Sono-Energy

  Низкопрофильный

  Вибро-энергетический сепаратор

  Санитарный PSI

  QuickChange NV

  Avalanche

  Accu-Feed

  БИБЛИОТЕКА WWW.SWECO.COMTECH

  Загрузите любую брошюру о продукции Sweco в формате PDF. Просто войдите на сайт

  www.sweco. com и щелкните TECH Library

  5 6

• Наборы для самоочистки Наборы для самоочистки Swecos помогают на экране очистка для повышения эффективности просеивания. За счет уменьшения количества частиц близкого размера, застрявших в отверстиях проволочной сетки (ослепление), комплект для самоочистки улучшает сухую проклейку и разделение жидкости/твердого тела.

  Authentic Sweco AftermarketКрышки, пружины, соединители носика, Рамы Все оригинальные запасные части Sweco для вторичного рынка такие же строгие стандарты, как и у нашего оригинального оборудования и большинства продуктов могут быть изменены для индивидуального соответствия вашему приложению. Мы предлагаем широкий множество вариантов индивидуальной настройки, включая ручную полировку, рамку накладки и специальная фурнитура. Аутентичный вторичный рынок Sweco продукты настолько надежны … они гарантированы.

  Генераторы движения

  Генераторы движения Sweco имеют сверхпрочные, высокопрочные прочные отливки, обеспечивающие прочную вертикальную монтажную опору для сервис с сильной вибрацией. Их более крупные и прочные конструкции, разработанные Sweco подшипники обеспечивают более высокие возможности динамической нагрузки для более длительного движения Жизнь генератора. Sweco предлагает TENV, TEEP и Hostile Duty Motion Генераторы. Кроме того, мы предлагаем программу Sweco REPAIR PLUS, Гарантия на все ремонтные и восстановительные работы.

  Smart-Lock Force Wheels Запатентованный цельнометаллический груз Sweco механизм регулировки можно использовать при температуре до 400 градусов по Фаренгейту. Колеса No Tools Force позволяют регулировать амплитуду и схема грохочения вашего сепаратора без использования инструментов. Мы также включили язычок с положительной фиксацией для предотвращения проскальзывания весовых пластин. Простой, эргономичный дизайн и легко читаемый настройки делают эту систему веса удобной для пользователя. Силовые колеса доступны для сепараторов 24-72.

  Мы предлагаем экраны, соответствующие спецификациям этих и других отраслевые организации.

  Аутентичные продукты вторичного рынка Sweco Превосходная проверка РешенияОт сварных сеток до нашего запатентованного Supertaut Plus экранов, Sweco предлагает самый широкий ассортимент экранов в отрасли. решения для решения любой проблемы разделения. В дополнение к нашему круглых сит, Sweco также производит прямоугольные и Экраны фильтра белой воды. А для уникальных приложений скрининга Sweco изготавливает экраны на заказ для удовлетворения любых требований. Свеко предлагает полную линейку рыночного класса, растяжимой ткани для болтов, прозрачной Вскрытие и стандартные ситовые ткани США. Наш специальный экран продукты включают санитарные, санитарные 3A, ультразвуковые, параллельные потоки и 430 Магнитных подношений. Как и наше сепарационное оборудование, Sweco экраны сделаны с обязательством передового производства и качество. Какими бы ни были ваши потребности в досмотре, у Sweco есть решение.

  Теперь вы можете приобрести все послепродажное обслуживание через Интернет!Войдите в зарегистрируйтесь или свяжитесь с Sweco по телефону

  +1 (800) 80 SWECO

  my.sweco.com

  7

• Система мониторинга производительности SentryScanИспользуя запатентованную микроволновую печь технологии, Sweco SentryScan постоянно контролирует работу сепаратора. экраны для разрывов, отверстий или разрывов в проволочной сетке. Рано обнаружение с помощью SentryScan делает возможным своевременные корректирующие действия которые могут помочь предотвратить производство некондиционного продукта, загрязнение последующего оборудования, дорогостоящей переработки материалов или даже продукт отзывается.

  Система анализа движенияТочная настройка движения сепаратора увеличьте емкость, увеличьте эффективность и уменьшите ослепление. Свекос Система анализа движения совершенствует движение вашего сепаратора Sweco и позволяет применить его к каждому станку на заводе. Воспроизвести это оптимальное движение и в других местах установки. Воспользуйтесь нашим интегрированным инструментальный пакет, чтобы превратить ваш ПК или ноутбук с Windows в простой в использовании многоосевой динамический анализатор движения. Или позвоните в один из наши выездные специалисты посетят ваш завод для полной диагностики и услуги по оптимизации всех ваших сепараторов Sweco.

  Vibration SensorStop Неожиданный и необнаруженный сепаратор остановки и предотвратить дорогостоящую переработку. Датчик вибрации Swecos постоянно отслеживает движение вашего сепаратора Sweco и запускает сигнал тревоги, если он перестает функционировать из-за отказа генератора движения. В некоторых случаях он может предупредить вас о сбоях скорости подачи, неустойчивой выброс продукта, сломанные пружины или ослабленные анкерные болты и хомут группы. Добавьте блок отображения датчиков вибрации для локального цифрового считывание перегрузки сепаратора. Операторы могут запрограммировать два набора сигналов тревоги. точек, каждая с релейным контактным выходом.

  Датчик температуры подшипникаЗначительное увеличение подшипника температура может свидетельствовать о приближающемся отказе. Подшипник Свекос Датчик температуры позволяет операторам постоянно контролировать верхняя температура подшипников в генераторах движения Sweco, непредвиденные сбои, резервное копирование материалов, простои и аварийные ситуации поддержание.

  TechLubeУстраните ручное повторное смазывание с помощью Sweco TechLube автоматический релубрикатор консистентной смазки. TechLube — экономичное решение для достижения надлежащего повторного смазывания консистентной смазкой. Сделано, чтобы адаптироваться непосредственно к существующих генераторов движения Sweco, TechLube предоставляет право смазка в нужное время в нужном количестве. Индивидуальная упаковка со смазкой премиум-класса Sweco, TechLube — разумный выбор для вашего Генератор движения.

  Резинотехнические изделияДля различных применений Sweco предлагает различные резиновые изделия. Прокладки Sweco доступны в несколько профилей и широкий спектр материалов. Наш гибкий носик разъемы доступны в прочном и стойком к истиранию эластомеры, многие из которых одобрены FDA для контакта с пищевыми продуктами продукты. Что бы ни требовалось для вашей области применения, у Sweco есть продукт чтобы соответствовать вашим потребностям.

  Не требующие инструментов центральные стяжки Избавьтесь от хлопот, связанных с заменой экранов с запатентованным Swecos центральным креплением без использования инструментов. Эта опция позволяет вам изменить экран за долю времени и дает вам возможность натяжения экрана сверху. Центральная стяжка работает с комплектом для самоочистки Swecos или без него. Они подходят для 220 градусов по Фаренгейту и изготовлены из пищевого нейлона.

  Authentic Sweco Instrumentation

  8

• UNIT

  XS 48 S 8 886

  XS48S10886

  UNIT

  XS48S10886

  LS18

  LS18_33 13.6 346 17.1 435 20.9 530 200 91

  LS18_55 13.6 346 19.1 486 24,9 632 204 93

  LS18_333 13,6 346 17,1 435 20,5 521 24,4 619 210 95

  LS18_555 13,6 346 19,1 486 24,5 622 30,4 772 216 98

  4,118_333333333333333333333 373333333333333333 373333333333333333 3733333333333333 373333333333333 37333333333333 373333333333,418.708 220 100

  LS18_33333 13,6 346 17,1 435 20,5 521 24,0 610 27,4 695 31,3 794 230 105

  A B C D E F ВЕС ЕДИНИЦ в мм в мм в мм в мм в мм в мм в мм фунтах кг

  EF

  D

  B

  C

  A

  4,72

  15,00 Оболочка ODBASE

  17,06 ОДБАЗА. Материал*Единица измерения Диаметр сепаратора Модель

  Покупая сепаратор Sweco, вы выбираете продукт, подкрепленный многолетним производственным опытом, инжинирингом превосходство и инновации продукта. Как владелец Sweco Сепаратор, ваше решение купить лучшее сортировочное оборудование приносит с собой эти дополнительные услуги:

  Доступность местного инженера Sweco в течение всего времени как у вас есть сепаратор Sweco. Персонал Swecos по разработке приложений, библиотека и средства тестирования, обеспечивающие надежное техническое обеспечение. А глобальное присутствие, чтобы заверить вас, что куда бы вы ни пошли, всегда быть представителем Sweco или офисом продаж, чтобы помочь вам с вашим процесс.

  Обратите внимание, что размеры и вес, указанные на эти модели являются оценочными. Для более точного представления обратитесь к местному представителю или в штаб-квартиру Sweco для сертифицированный чертеж.

  Компания Sweco имеет патенты, выданные и находящиеся на рассмотрении в США и другие страны.

  Номер модели Диаграмма

  Вибро-энергетический сепаратор — размеры

  Материал конструкции*

  Сепараторы Sweco доступны из различных материалов: строительство. В номере модели пятое место будет характеризоваться одним из следующих признаков: C обозначает углерод Сталь, S обозначает нержавеющую сталь 304, Y обозначает 316L Нержавеющая сталь и K обозначают специальный материал.

• ZS24

  ZS30

  ZS24_44 15.08 383 19.55 497 25.09 637 250 550

  ZS24_66 15.08 383 21.55 547 29.09 739 260 572

  ZS24_444 15.08 383 19.55 497 24.02 610 29.56 751 275 605

  ZS24_6666 15.08 383 21.55 547 26,02 661 33,56 852 285 627

  ЗС24_4444 15,08 383 19,55 497 24,02 610 28,49 724 34,03 864 300 660

  ZS24_44444 15,08 383 19,55 497 24,02 610 28,49 724 32,96 837 38,50 978 325 715

  A B C D E F ЕДИНИЦА ВЕС в мм в мм в мм в мм в мм в мм фунт кг

  ZS30_66 16,76 426 23,23 590 30,51 775 400 181,8

  ZS30_666 16,76 426 23,23 590 29,70 754 37,13 943 475 215,9

  ZS30_6666 16 16,7666666666666666666666666666666666666666666666666666 26666666666666666666666. 76666666666666666666666666666666666666666666666666 2666666666666666666666666666666. 238,6

  ZS30_66666 16,76 426 23,23 590 29,70 754 36,17 919 42,64 1083 50,13 1273 600 272,7

  A B C D E F ВЕС ЕДИНИЦ в мм в мм в мм в мм в мм в мм в мм фунтах кг

  EF

  D

  B

  C

  A

  8,50

  4,1

  17.00 ODBASE SHELL

  20.25 ODBASE FLANGE

  EF

  D

  B

  C

  A

  7.38

  4.86

  19.88 ODBASE SHELL

  23.88 ODBASE FLANGE

  10

• XS40

  XS48

  XS40_66 21.19 538 27.66 703 35.20 894 550 250

  XS40_88 21.19 538 29.66 754 39.20 995 575 261.3

  XS40_666 21.19 538 27.66 703 34.13 867 41.67 1059 625 284.0

  XS40_888 21,19 538 29,66 754 38,13 965 47,67 1208 675 306,8

  XS40_6666 21,19 538 27,66 703 34,13 964 1,14 18 18,74 18,60 700 318,1

  XS40_8888 21,19 538 29,66 754 38,13 965 46,60 1180 56,14 1370 725 329,5

  XS40_66666 21,19 538 27,66 703 34,13 964 40,60 1027 47,07 1090 54,61 1377 775 352,2

  XS40_88888 21,19 538 29,66 754 38,13 965 46,60 1180 55,07 1395 64,61 1532 775 352,2

  A B C D E F ВЕС ЕДИНИЦ в мм в мм в мм в мм в мм в мм фунт кг

  XS48_66 21. 25 540 27.72 704 35.26 896 725 330

  XS48_88 21.25 540 29.72 755 39.26 997 725 330

  XS48_666 21.25 540 27.72 704 34.19 868 41.73 1060 825 375

  XS48_888 21.25 540 29.72 755 38.19 970 47.73 1212 825 375

  XS48_6666 21,25 540 27,72 704 34,19 868 40,66 1033 48,20 1224 925 420

  XS48_66666 21,25 540 27,72 704 34,19 868 40,66 1033 47,13 1197 54,67 1389 1025 466

  A B C D E F ВЕС ЕДИНИЦ в мм в мм в мм в мм в мм в мм в мм фунтах кг

  EF

  D

  B

  C

  A

  8.00

  6.6

  25.88 ODBASE SHELL

  29.88 ODBASE FLANGE

  EF

  D

  B

  C

  A

  7.50

  7.40

  32.88 ODBASE SHELL

  36.88 ODBASE FLANGE

  11

• XS60

  XS72

  XS60_86 21.24 539 29.71 755 37.39 950 725 329.5

  XS60_88 21.24 53929.71 755 39.39 1001 750 340.9

  XS60_810 21.24 539 29.71 755 41.39 1051 775 352. 2

  XS60_886 21.24 539 29.71 755 38.18 970 45.67 1159 900 409.0

  XS60_888 21.24 539 29.71 755 38.18 970 47.63 1159 900 409.0

  XS60_8106 21.24 539 29.71 755 40,18 1021 47,63 1159 900 409,0

  XS60_8108 21,24 539 29,71 755 40,18 1021 49,63 1261 900 409,0

  XS60_81010 21,24 539 29,71 755 40,18 1021 51,63 1311 925 420,4

  XS60_8886 21,24 539 290,71 755 38,18 970 46,65 1185 54,13 1375 1025 465,9

  XS60_8888 21,24 539 29,71 755 38,18 970 46,65 1185 56,13 1426 1025 465,9

  XS60_88888 21,24 539 29,71 755 38,18 970 46,65 1185 55,12 1400 64,56 1640 1150 522,7

  XS60_888810 21,24 539 29,71 755 38,18 970 46,65 1185 55,12 1400 66,56 1691 1660 754,5

  A B C D E F ВЕС ЕДИНИЦ в мм в мм в мм в мм в мм в мм фунтах кг

  XS72_108 22,41 569 33,01 838 42,76 1086 1800 818

  XS72_1010 22,41 56933,01 838 44,76 1137 1975 898

  XS72_1012 22,41 569 33,01 838 46,76 1188 2000 909

  XS72_108 22,41 569 33.01 838 43,54 1106 53,25 13533333333050 930

  XS72_10128 22,41 569 33,01 838 45,54 1157 55,25 1403 2100 955

  A B C D WeightUNIT in mm in mm in mm in mm lb kg

  EF

  D

  B

  C

  A

  11.
