Качество работ, связанных с укладкой бетона, зависит от эффективности уплотнения рабочей смеси. При бетонировании полов, формировании стяжки и заливке раствора в опалубку, профессиональные строители трамбуют жидкий бетон специальным инструментом. Виброрейка способствует удалению из бетонного массива воздушных включений, продлевая срок эксплуатации монолита, повышая износостойкость, упрочняя и планируя поверхность. Благодаря несложной конструкции, ее легко самостоятельно изготовить, сэкономив при этом денежные средства.

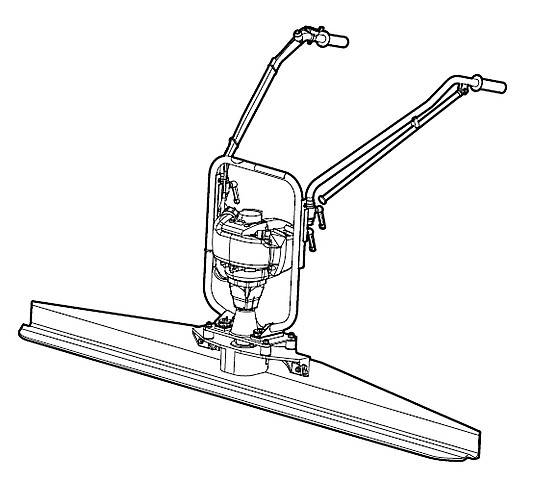

Плавающая электрическая виброрейка

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

  • передача низкочастотных колебаний через поверхность бетона вглубь массива;
  • формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

  • профессиональное оборудование, купленное в магазине;
  • виброрейка, своими руками изготовленная в домашних условиях.

Рейки отличаются конструктивными особенностями, а также размерами рабочей площадки. Например, особенностью секционной конструкции является возможность изменения длины рабочей поверхности, а плавающей – регулировка углового положения рабочей рукоятки.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

  • заливать полы;
  • обустраивать площадки;
  • бетонировать стяжку;
  • обеспечивать горизонтальность дорожных покрытий;
  • строить пешеходные переходы;
  • возводить мосты.

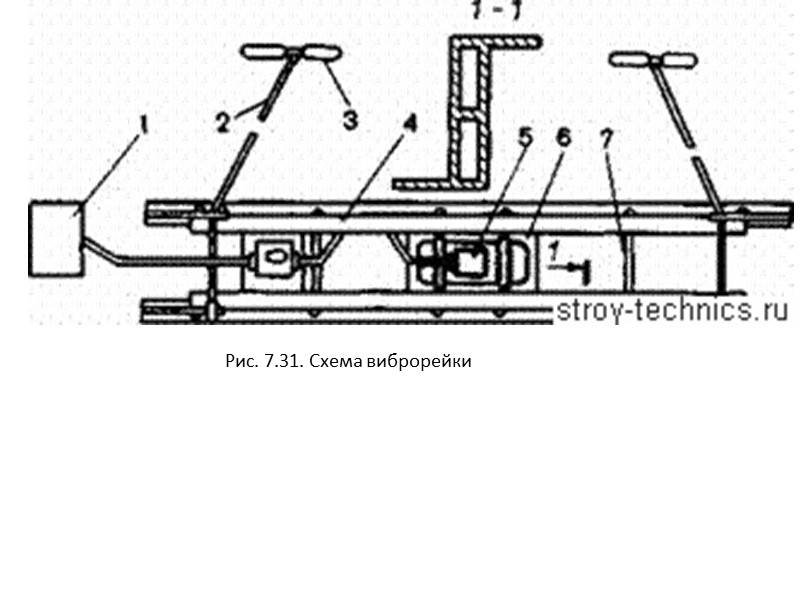

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

  • металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
  • малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
  • консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

  • ускоренного вывода влаги из массива после укладки бетона;
  • повышения однородности бетонной смеси;
  • удаления из бетона воздушных включений;
  • повышения прочностных свойств монолита;
  • обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели

:

  • возрастает прочность;
Виброрейка для бетона с направляющими
  • повышается износостойкость;
  • увеличивается продолжительность эксплуатации;
  • растет плотность;
  • улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

  • универсальности;
  • компактности;
  • функциональности;
  • практичности;
  • надежности.

Вибрационные рейки используют на открытых стройплощадках, а также на объектах, к которым не подведено электропитание.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

  • конструктивным особенностям;
  • сфере использования;
  • мощности приводной станции;
  • материалу металлоконструкции;
  • размерам площадки.
Виброрейка для укладки бетона своими руками

Устройства также отличаются:

  • амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
  • весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
  • производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
  • стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

  • внутри помещения. Применяется виброрейка электрическая плавающая;
  • на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников

:

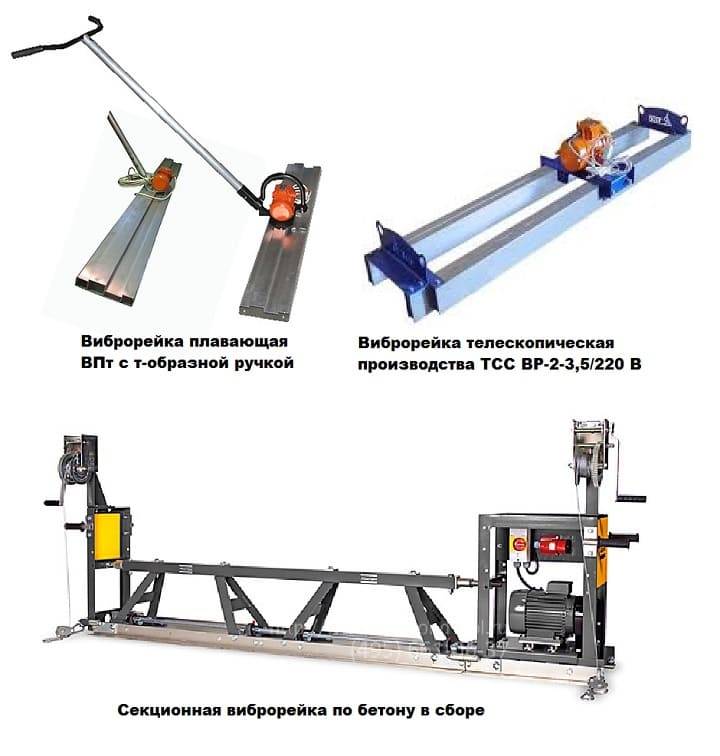

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

  • виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
  • телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
  • секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
  • алюминиевая виброрейка.
    Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.
Применение модульной виброрейки Atlas Copco BT90

Существуют также реверсивные агрегаты, которые могут изменять направление движения.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

  • проверьте функционирование оборудования до запуска;
  • смонтируйте, если необходимо, направляющие на нулевой отметке;
  • используйте рейку с мощностью, соответствующей толщине бетонного слоя;
  • залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
  • произведите пуск виброустановки и постепенно перемещайте устройство;
  • контролируйте в процессе работы рейки неизменность положения маячков;
  • добавляйте небольшие порции бетонной смеси в местах проседания;
  • производите очистку металлоконструкции от приставшего раствора;
  • зачистите после застывания бетона дефекты на чистовой поверхности.

Соблюдение данных правил позволит обеспечить качество формируемой поверхности и облегчит работу с инструментом.

Как сделать виброрейку собственными силами

Для изготовления вибрационного электроинструмента подготовьте следующие материалы и оборудование:

  • металлический профиль для сборки рамы;
Испытание виброрейки для заливки пола
  • пластины и уголки для изготовления площадки;
  • вибратор с крепежными элементами;
  • заготовки для будущей рукоятки;
  • питающий кабель;
  • электрическую дрель;
  • болгарку;
  • сварочный аппарат.

Изготавливайте по следующему алгоритму:

  1. Подготовьте заготовки.
  2. Сварите металлическую раму.
  3. Приварите к раме рукоятку.
  4. Прикрепите вибрационный двигатель.
  5. Подключите провод питания.

После подачи напряжения проверьте надежность сборки.

Виброрейка для бетона своими руками – оптимальные параметры

Изготавливая небольшое устройство для бытовых нужд, обратите внимание на следующие нюансы:

  • длину рабочей части, которая не должна превышать 2–2,5 м;
  • мощность привода, которая соответствует 1,2–1,5 кВт.
Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

До начала изготовления следует определиться с особенностями конструкции и разработать чертеж.

Требования безопасности

При изготовлении и в процессе работ с вибрационной рейкой соблюдайте требования техники безопасности:

  • проверьте целостность кабелей, чтобы избежать поражения электротоком;
  • работайте с виброуплотнителем в резиновых сапогах и защитных рукавицах;
  • надевайте беруши для защиты органов слуха от повышенного шума.

Соблюдение указанных рекомендаций позволит избежать травмирования.

Полезные рекомендации

Профессиональные строители не рекомендуют новичкам начинать с уплотнения больших участков. Они советуют вначале овладеть навыками работы с устройством на небольшой площади, а затем постепенно увеличивать размер обрабатываемой поверхности. Удобно подключать вибродвигатель к преобразователю частоты, позволяющему подобрать оптимальную величину нагрузки.

https://youtu.be/10hwihzLQ64

Заключение

Самостоятельно изготовленная вибрационная рейка по эффективности уплотнения не уступает промышленным образцам. Изготовление виброинструмента своими силами позволит сэкономить денежные средства. Важно определиться с конструкцией устройства, разработать чертеж и, в соответствии с ним, правильно изготовить рейку.

Как вам статья?

назначение, разновидности и самостоятельное изготовление — Блог о строительстве и ремонте

Содержание

Виброрейка является достаточно узконаправленным инструментом, и если вы не занимаетесь плотно устройством стяжек, то она вам попросту не нужна. Если же вы избрали своей профессией устройство цементных или бетонных полов, то без виброрейки вам будет достаточно сложно обойтись. Именно благодаря ей происходит выравнивание свежезалитого бетона. В этой статье вместе с сайтом stroisovety.org мы подробно изучим конструкцию виброрейки, ознакомимся с разновидностями этого инструмента, научимся им пользоваться и рассмотрим вопрос его самостоятельного изготовления.

Виброрейка для бетона фото

Виброрейка: устройство и принцип работы

Пожалуй, трудно найти инструмент с более простой конструкцией, чем виброрейка – проще только ручной, но сами понимаете, что работать с ним достаточно тяжело. Несколько часов работы, и руки просто отпадают – приходится одновременно и тяжелый раствор тянуть, и спрессовывать его, укладывая в ровную плоскость. Если кто-то скажет иначе, значит он просто не заливал полы в больших объемах. Но вернемся к нашей виброрейке и разберемся с ее устройством. Она состоит из двух основных частей, как бы ни наворачивали ее производители всевозможными дополнениями.

  • Правило, которое в отношении этого инструмента правильнее будет называть рейкой. Эта часть устройства отличается только длиной, которая может составлять от 0,8м до 2м. В принципе, может различаться и конструкция рейки – она изготавливается в виде одинарного правила или же в виде двух спаренных правил, что в значительной мере облегчает работу. Дело в том, что спаренная рейка сокращает количество проходов инструмента по бетону – вместо двух вы делаете один проход, и все готово!
  • Вибродвигатель – именно в нем заключена вся «соль» этого инструмента. Он создает мелкие вибрации, которые передаются правилу – с их помощью происходит прессование и выравнивание бетона. Кроме того, благодаря этим вибрациям облегчается и процесс перемещения инструмента по направляющим маякам – получается так, что она как бы скачет очень мелкими, частыми и невысокими прыжками. Большую часть времени виброрейка находится в воздухе, поэтому ее очень легко перемещать усилиями одного человека.

    Виброрейка для стяжки фото

  • Многие виброрейки для бетона дополнительно комплектуются удобными рукоятками. Это максимум, необходимый для простой и быстрой работы.

    Какие существуют разновидности виброрейки: классификация инструмента

    Назначение у этого инструмента одно, поэтому и разновидностей у него немного – их можно выделить несколько.

    • Виброрейка для бетона. Она отличается массивностью, так как ей приходится работать с тяжелым раствором.
    • Виброрейка для стяжки. Как правило, подобные инструменты имеют облегченную конструкцию.
    • Виброшвабра. Это самый простой вид подобных инструментов, и в большинстве случаев его используют для тонкой доводки поверхности пола.

    Кроме всего прочего, виброрейки можно разделить по типу привода – существуют электрические и бензиновые. Считается, что электрическая виброрейка более экономичная, а бензиновая имеет лучшую производительность. И это еще не все – данный инструмент может классифицироваться по типу установленного на него правила.

  • Рейка с неизменной конфигурацией – она имеет фиксированную длину.
  • Телескопическая или раздвижная виброрейка – ее длина может изменяться от одного метра до двух.
  • Секционная виброрейка. Аналог телескопической, только увеличение длины правила осуществляется путем присоединения дополнительных секций.
  • Выбирая между тем или иным видом виброрейки, следует учитывать два фактора – это объемы и типы работ. Безусловно, лучше отдать предпочтение универсальной виброрейке, а к такой можно отнести секционную или телескопическую, так как в работе строителя трудно предсказать, с каким основанием придется работать и что изготавливать – бетонный пол или обыкновенную стяжку, 30 или 500кв. м?

    Бензиновая виброрейка фото

    Как изготовить виброрейку своими руками: пошаговая инструкция

    Как вы уже успели убедиться, устройство виброрейки достаточно простое, а, соответственно, и ее самостоятельное изготовление не будет отличаться сложностью. По сути, вам придется изготовить только правило с установочным местом для вибродвигателя, а сам мотор приобретается в готовом виде. Именно поэтому первое, что нужно сделать, решая вопрос изготовления виброрейки своими руками, это отправиться на поиски необходимого двигателя – искать нужно площадочный вибродвигатель. Заходим в интернет, выбираем, прицениваемся и приобретаем. Только после того, как товар будет у вас на руках, можно будет приступать к изготовлению правила. В принципе, можно и заранее изготовить, но в этом случае необходимы установочные параметры выбранного вами мотора.

    Что представляет собой правило для самодельной виброрейки? Кстати, в народе ее называют «машка». По сути, это прямоугольная рамка, сваренная из металлического уголка, имеющего размер полки 75мм или профильной трубы сечением не менее 40х40мм. Труба лучше, так как она имеет одинаковую конфигурацию со всех сторон – таскать такую виброрейку можно будет в любом направлении без всяких трудоемких разворотов.

    С нее сваривается прямоугольник – соединять трубу лучше с подрезкой под 45° или, по крайней мере, глушить концы трубы. Если этого не сделать, то в процессе работы в нее будет набиваться бетон, и вес ее увеличится. По большому счету, сам прямоугольник тоже можно не делать – достаточно соединить перемычками две параллельные трубы. Только делать это нужно очень часто и швы проваривать по максимуму во всех возможных местах – к сожалению, это специфика работы виброрейки. Вибрации быстро могут разрушить любые неправильно сделанные соединения.

    Виброрейка своими руками фото

    Четко по центру виброрейки необходимо обустроить площадку для вибратора – сделать это нужно как можно точнее. Любые отклонения будут заметны в работе – на ее качестве они, конечно, не скажутся, но вот на управлении инструментом отобразятся на все 100%. Виброрейку будет уводить в стороны, и если маяки установлены по максимальной ширине, то работать станет совсем неудобно. Площадка изготавливается из листового металла, который просто наваривается на параллельные правила – в принципе, ее можно немного приподнять, подложив под листовое железо парочку отрезков профильной трубы сечением до 250мм.

    Ну и последний, завершающий этап работ по изготовлению самодельной виброрейки – это установка вибратора. Здесь все достаточно просто – центруем двигатель на площадке (причем делаем это с привязкой по двум осям координат), размечаем места креплений и сверлим отверстия. После этого привинчиваем площадочный вибратор с помощью болтов, гаек, шайб и обязательно гроверов. Болты лучше использовать диаметром не менее 12мм, но здесь нужно смотреть на крепежные отверстия двигателя и подбирать болты максимальной толщины.

    Как сделать виброрейку

    Теперь дело за малым – оснастить виброрейку длинным электрическим кабелем, включить ее и посмотреть, как она скачет на бетонной поверхности. При этом нужно обратить внимание на высоту и частоту прыжков. Именно по ним можно определить, подойдет ли вес получившегося инструмента для работы, поскольку слишком легкая виброрейка будет недостаточно качественно выравнивать бетон или цементную стяжку, а слишком тяжелая будет разбивать маяки. И еще, совсем забыл, нужно будет предусмотреть крепление провода к раме виброрейки – если этого не сделать, то он будет достаточно часто обрываться возле двигателя. Также с обоих концов инструмента нужно приварить по две петли. Через них вы протянете веревку, за которую и будете таскать инструмент в процессе работы.
