Виброрейка для бетона своими руками: Виброрейка своими руками

Делаем виброрейку для укладки бетона

Содержание

• 1. Принцип и основы работы
• 2. Подготовительный этап работы
• 3. Сборка устройства
• 4. Рекомендации и советы

Именно виброрейка для укладки бетона позволяет сделать это покрытие максимально прочным и качественным.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Однако, для того чтобы оно действительно имело высокие технические характеристики, его необходимо заливать по всем правилам существующей технологии.

Правильно приготовить раствор и выставить опалубку это только половина дела, бетон необходимо правильно и грамотно укладывать.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение.

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Принцип и основы работы

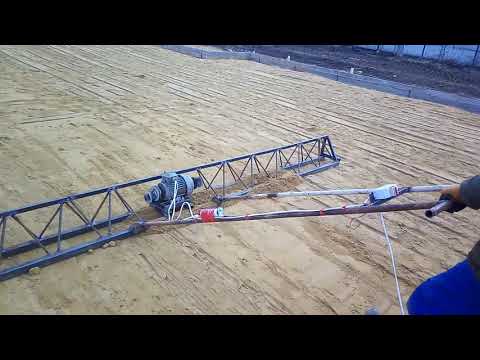

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

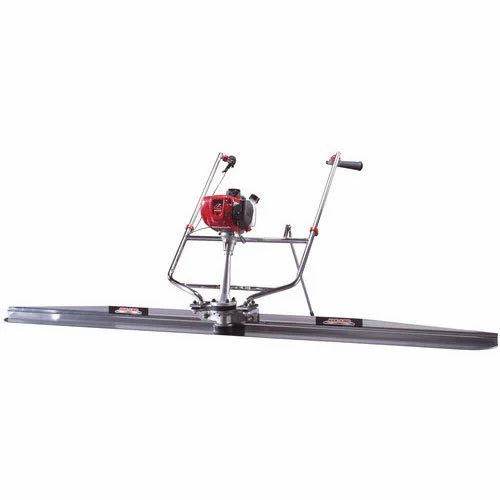

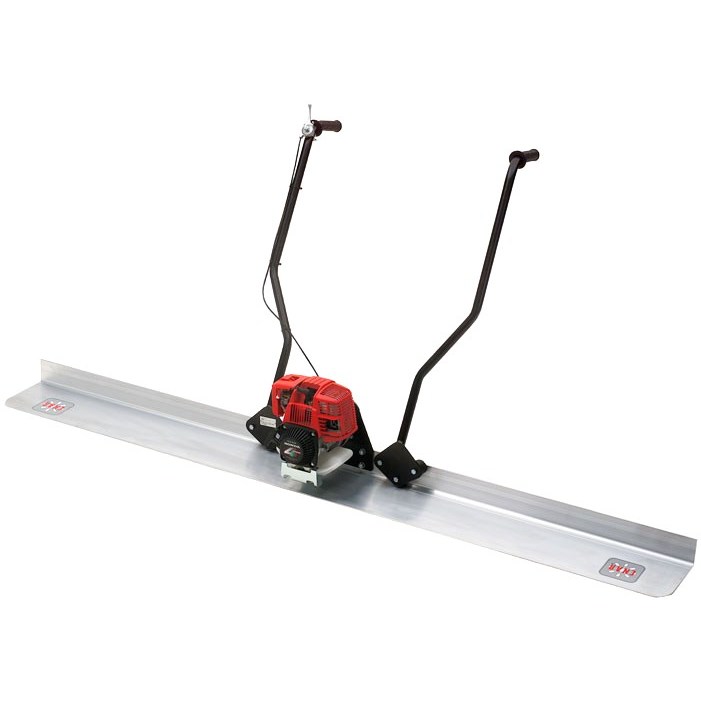

Плавающая виброрейка, которая оснащена бензиновым двигателем, имеет большую мощность по сравнению с электрической.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством. Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности.

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Для изготовления этого универсального устройства своими руками нужно иметь под рукой швеллер и арматуру, а также уголки из стали или алюминия.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

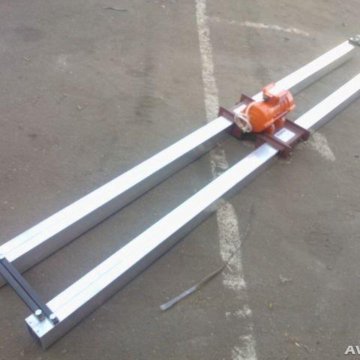

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Крепление вибрационной установки следует производить таким образом, чтобы идущий от нее кабель был максимально прочно зафиксирован, как на ручках, так и на самом профиле.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

В том случае, когда раствор опустится ниже уровня самой рейки, то его следует добавить при помощи лопаты.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.

Виброрейка для бетона своими руками

Содержание статьи:

• 1 Что представляет собой виброрейка
• 2 Виды виброреек
• 3 О чём необходимо помнить при создании виброрейки своими руками

Работа с виброрейкой

Известно, что весьма качественное покрытие из бетона обладает огромным количеством всевозможных положительных качеств. Помимо этого, у него весьма и весьма хороший срок в области эксплуатации, высокая износоустойчивость и, конечно же, прочностные характеристик на высоте.

Но, как правило, всегда и везде существуют свои собственные исключения. Оно, как раз таки состоит в том, что все эти характеристики можно отнести только такое покрытие, которое действительно прошло процесс довольно грамотной и профессиональной технологии.

Для того, чтобы получить достаточно качественный строительный материал, над ним, в обязательном порядке необходимо произвести процесс утрамбовки, уплотнения, а также и выравнивания, в противном случае, вы не получите хорошего и качественного материала.

Для всего этого представленного процесса применяется специализированное оборудование и называется оно виброрейкой. Довольно необычное наименование. К тому же, есть и такая вероятность, что люди, которые в свою очередь, совершенно не имеют никакого отношения к строительным работам, слышат о виброрейке для бетона своими руками впервые.

Что представляет собой виброрейка

Схема виброрейки для изготовления своими руками

Итак, а что собственно, и называют виброрейкой? Сама виброрейка изготовлена из специальной рамы, которая в свою очередь, может изготавливаться из таких материалов, как сталь либо менее прочного алюминия.

За исключением всего этого, довольно важной областью является еще и то, что сама установка вибрационного характера, приводит эту рейку в движение. Это действительно достаточно удобное изобретение.

Вся ее работа основывается на двигателе. Причем он может быть, как электрический, так и бензиновый, в принципе. Суть и принцип работы состоит в следующем, а именно, в том, что сама двигательная область передает момент вращательной категории установке вибрационного направления. И она же, организует все движение рамы из стали или же, из алюминия.

Виды виброреек

Что касается стальной, более прочной рамы, то она чаще всего, организует движение именно бетона. Важным моментом является и то, что размерные характеристики, куда входит еще и длина этой самой рейки, начинается с 60 сантиметров и возможно такое, что максимальная ее длина составит 11 метров. Как оговаривалось ранее, представленный материал бывает нескольких вариаций:

• электрические,
• а также бензиновые.

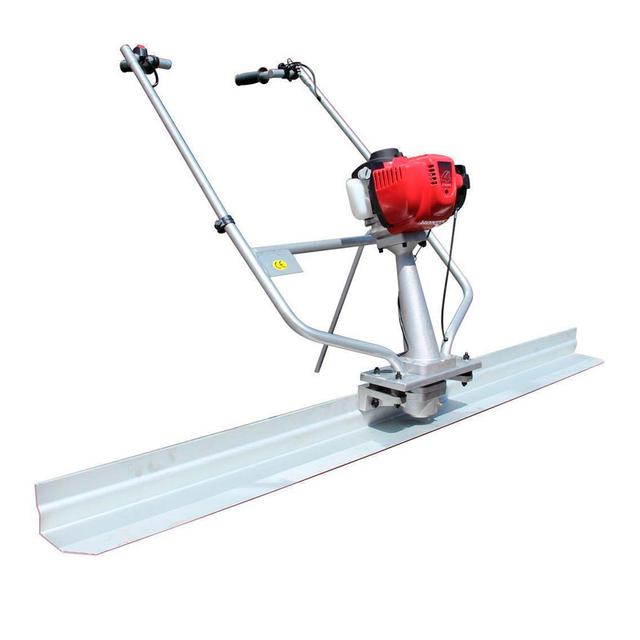

Виброрейка ScreeDemon

Что касается электрических, то они обладают очень большой мощностью. Правда из-за того, что происходит выброс в атмосферу достаточно вредные вещества и элементы, его могут применять, исключительно, на открытом воздухе. А вот вторая вариация просто незаменима в области работ строительного характера, причем, во внутренней области помещения.

Более того, их используют для того, чтобы осуществлять процесс сглаживания разнообразной площади. Кстати, купить устройство такой вариации возможно в абсолютно любом магазине строительного направления.

Здесь есть свои отрицательные моменты. Стоимостная характеристика, отнюдь, не дешевая. Также, нет никакой гарантии, что оно прослужит вам очень долгую службу. Именно поэтому, исходя из всего этого, можно сделать один очень существенный вывод. Довольно дешевле и более практичнее будет соорудить виброрейку собственными руками.

Итак, в чем же все-таки заключается сама суть изготовления виброрейки для того, чтобы изготовить бетон самостоятельно и при этом, не прибегая к помощи специалистов? Этот материал применяют не только для того, чтобы осуществить процесс утрамбовки раствора, а также еще и выгнать из самой толщи сами пузырьки, которые в свою очередь очень плохо воздействуют на подобные качества материи, как износоустойчивость и, конечно же, долговечность.

О чём необходимо помнить при создании виброрейки своими руками

Если же вы решили сами изготовить виброрейку электрического характера собственными руками, необходимо не забывать о том, что на одних поверхностных знаниях далеко уйти просто невозможно.

Заводская виброрейка

Потому, как вам просто необходимо будет обладать хоть какими-то знаниями и навыками в сфере строительства. За исключением всего этого, тот человек, который намеревается изготовить такую виброрейку, должен владеть навыками по отношению к сварочному инструменту, а также понимать немного в электрике, хотя бы.

Важной частью представленного процесса является выполнение всех необходимых этапов в плане безопасности технического направления, поскольку виброрейка для бетона своими руками конструируется на основании механизма на трехфазной работе.

В ходе рабочего процесса, например, при стяжке пола, а также и на этапе эксплуатации стоит пошагово соответствовать всем этапам.

Не забывайте и том, что рабочую область представленной рейки лучше всего изготавливать той длины, которая будет соответствовать трем или более метрам. В принципе, все это будет зависеть от размерностей того объекта, который будут строить. Именно поэтому, ту мощность, которая относится к самодельному оборудованию, не должна быть больше, чем полтора киловатт.

Как сделать самодельную стяжку из граблей

Поиск

Дом Домохозяйство Бетон и каменная кладка Как сделать самодельную стяжку из граблей

Воспроизведение видео не поддерживается

Стяжка — это линейка, прикрепленная к рукоятке, которая используется для выравнивания бетона, гравия, песка или почвы. Сделать самодельную стяжку:

1. Отрежьте прямую доску 1×4 длиной от 2 до 3 футов.
2. Поместите садовые грабли в центр доски.
3. Просверлите отверстия в плате и прикрепите к ней кусок стальной трубы с помощью болтов и барашковых гаек.
4. Вставьте рейку под металлическую скобу и затяните гайки.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

• Как сделать стяжку (видео)
• Замена бетонного покрытия подъездной дорожки (видео)
• Как уложить тротуарную плитку (видео)

ВИДЕО ТЕХНОЛОГИЯ

Джо Труини: В следующий раз, когда вам нужно будет выровнять грядку — как я делаю здесь — вы можете использовать грабли или мотыгу, но предпочтительный инструмент — стяжка. Теперь, если у вас нет стяжки, не волнуйтесь; большинство домовладельцев этого не делают, это специализированный инструмент, используемый в бетонной промышленности. Но вы можете сделать его достаточно просто из садовых граблей.

Дэнни Липфорд: Самодельная версия Джо на самом деле сделана из листа один на четыре. И он прикрепил его к граблям с помощью куска стальной ленты, просверлил один на четыре, вставил болт — на самом деле четыре болта — и затем с помощью барашковых гаек затянул его. И из-за того, что он один на четыре, он красивый, легкий и довольно простой в использовании.

Джо Труини: Теперь этот инструмент также можно использовать не только для выравнивания почвы, но и для песка, когда вы делаете патио из кирпича и песка, или для мульчи, когда вы разбиваете новый сад, и даже бетон — влажный бетон — когда вы заливаете новую дорожку.

Дэнни Липфорд: Когда вы делаете самодельную стяжку, важно не делать ее слишком длинной, потому что она может занять очень много времени из-за того, что она очень тяжелая.

Джо Труини: Еще одна вещь, которую я хотел показать, Дэнни, это то, что когда вы ослабляете эти барашковые гайки, вы можете снять грабли, когда вы просто хотите использовать их как грабли. Но не снимайте гайки и болты, потому что вы потеряете их, и в следующий раз, когда вы захотите использовать его в качестве стяжки, вам придется искать детали. Так что оставьте их все вместе и просто храните в легкодоступном месте.

Дэнни Липфорд: Я вижу несколько способов его использования, даже скажем, гравий — когда вы кладете немного гравия или что-то в этом роде — это действительно хорошо работает здесь, в саду.

Джо Труини: Что ж, вы отлично справляетесь, и я не буду вас сейчас останавливать. Я догоню вас чуть позже.

Дэнни Липфорд: Эй, ты куда!
