Утепленная шведская плита своими руками для фундамента

Сегодня в строительной промышленности, как и в других отраслях, постоянно происходят обновления,создаются новые, более совершенные технологии, появляются инновационные материалы. Ведь известно, что возведение любого здания или сооружения начинается с его основы — фундамента, который держит здание и может быть ленточным, свайным, столбчатым или плиточным.

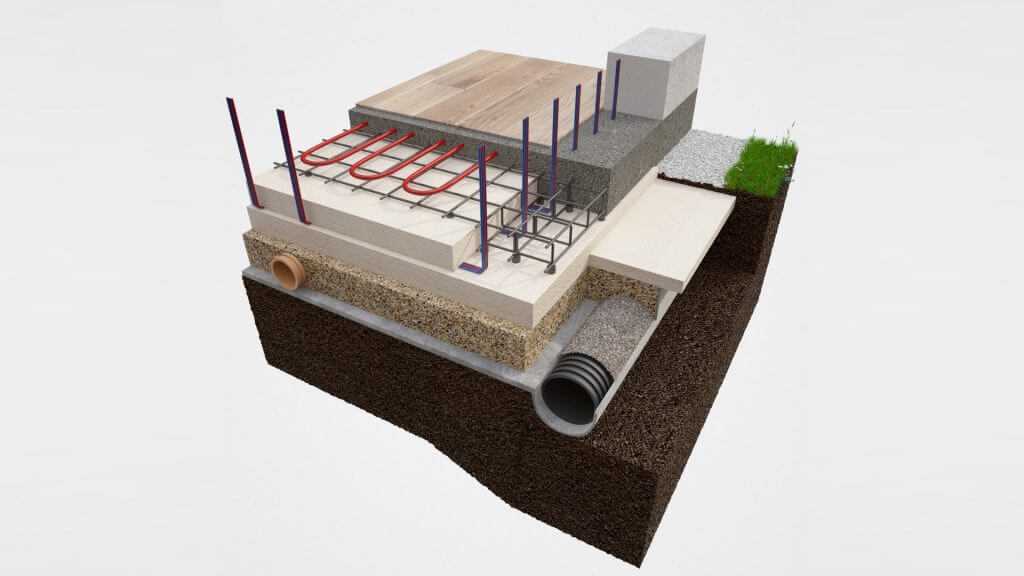

Этими традиционными решениями строители пользуются многие десятилетия, совершенствуя их технологию и обогащая конструкцию новыми материалами. В последнее время ассортимент фундаментов пополнился новым, уникальным основанием для малоэтажных зданий и сооружений — шведской плитой, которая быстро завоевала строительный рынок Европы. Сегодня более 80% коттеджей и малоэтажных домов стран Северной Европы возводятся по технологии «шведская плита», которая объединяет в себе конструкцию утеплённой монолитной фундаментной плиты с сетью коммуникаций и системой водяного подогрева пола (рис. 1).

Что это даёт застройщику? Какие преимущества несёт в себе способ сохранения конструкций дома без традиционного дорогого ленточного фундамента?

Слой теплоизоляции толщиной не менее 200 мм может надёжно защищать от потерь тепла, а это означает снижение расходов на отопление дома. Важно, что почва под утеплённой плитой не промерзает, что исключает проблемы
на пучинистых грунтах. В целях экономии закладка подобного фундамента позволяет либо полностью отказаться от тяжёлой техники, либо минимизировать затраты на её использование.

Одно из важных преимуществ этой конструкции — комплексный подход — возведение в короткие сроки утеплённого основания со встроенными инженерными системами и готовой ровной поверхностью пола для укладки паркета, ламината, плитки или какого-либо другого финишного покрытия.

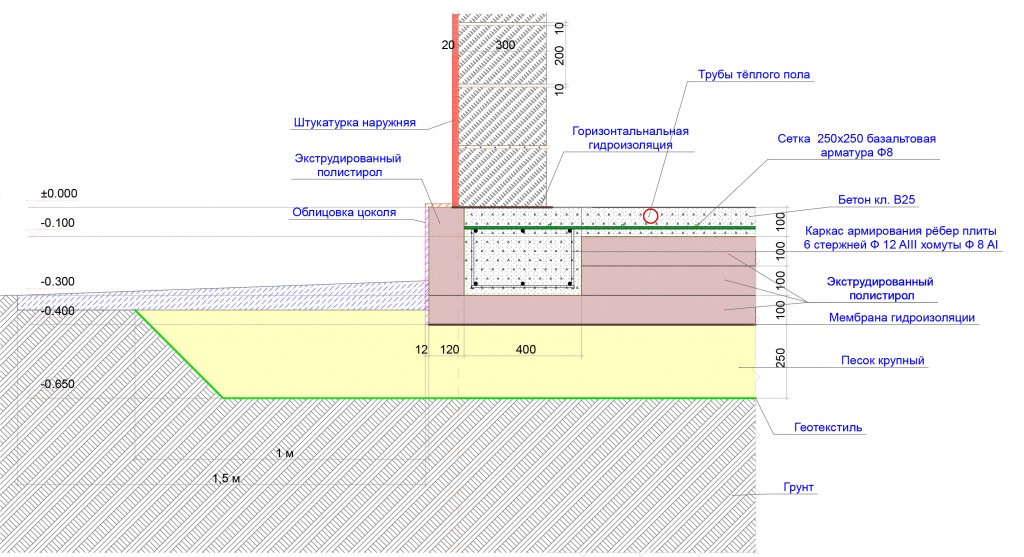

К числу неудобств можно отнести то, что данная плита исключает устройство подвала под полом (рис. 1). С другой стороны, такая технология намного сокращает не только стоимость строительства (до 50%), но и уменьшает затраты при эксплуатации подземного пространства сооружения.

Итак, принято решение строить дом, основанием которого будет шведская плита. Первый этап заключается в проведении земляных работ, то есть рытье неглубокого котлована, с габаритами, немного большими площади будущего дома с мансардой, стены которого собираются из профилированного бруса.

Для этого на отведённом под строительство участке, обозначенном металлическими или деревянными рейка-ми-реперами, снимается 25-30-сантиметровый верхний слой плодородной почвы (рис. 2). Закончив эту операцию, яму углубляют ещё на 20-25 см. В итоге получается прямоугольный котлован с относительно ровным дном и небольшим уклоном в сторону его краёв (1 см на 1 пог. м).

При выемке грунта из котлована необходимо предусмотреть дополнительные углубления в тех местах, где запроектированы наружные и внутренние несущие стены. Подобная конструкция необходима для создания рёбер жёсткости (рис. 3).

Этот этап включает устройство песчаный подушки толщиной от 10 до 15 см, на которую укладывается геотекстиль, пропускающий воду и надёжно задерживающий песок. Предварительно песчаный слой тщательно трамбуется, затем сверху укладывается дренажная система, состоящая из труб диаметром 110 мм.

Далее укладывается слой из гравия, который тщательно утрамбовывается до получения плотной ровной поверхности. При утрамбовке можно пользоваться водой, то есть сначала полить слой, а потом снова его утрамбовать. Затем гравий покрывают гидроизоляционной плёнкой и пенопластом (пенополистиролом) в 2-3 ряда, один на другой. Не исключается вариант укладки теплоизоляции на грунт, толщина которой достигает 20-30 см, но на месте рёбер жёсткости может быть около 10 см.

Финальная стадия первого этапа — обустройство траншеи для инженерных сетей, которая соединяет котлован с канализационными, водопроводными и коммуникационными колодцами.

После окончания этого этапа работ сооружается опалубка — щитовая конструкция, выступающая над нулевым уровнем грунта на 20-30 см. Материалом для её строительства могут быть доски или листы многослойный фанеры, фиксируемые крепёжными лесами (распорки, клинья и т. п.). Можно применить несъёмную опалубку в виде блоков, которые изготавливаются из экструдированного пенополистирола URSA XPS толщиной 100 мм (рис. 4).

Далее на тёплый пенополистирол укладывают армирующую сетку, выполненную в виде решётки с ячейками 10 x 10 см. Арматурный прут используют сечением 10-12 мм (рис. 5).

Сверху укладываются трубы, которые нужны для устройства водяных тёплых полов. Трубы нужно накачать воздухом, чтобы они не помялись, когда будет заливаться бетон. Укладка арматуры и сетки из металлических прутьев сделает конструкцию фундамента более надёжной. После заливки бетоном выравнивают поверхность.

Обустройство системы тёплого пола — один из завершающих этапов работ. Поверх арматуры монтируется система изогнутых труб, по которым будет циркулировать теплоноситель (горячая вода). Причём эту систему можно установить как до заливки чёрного пола, сформировав общую плиту, так и после обустройства несущей 20-сантиметровой бетонной плиты, которая служит хорошей опорной поверхностью для укладки чистого пола. Им может быть любое финишное покрытие: ламинат, паркет, паркетная доска, линолеум или какой-то другой материал.

Виктор Страшное Ольга Страшнова

Баня на утепленной шведской плите своими руками

Баня – одна из самых древних русских традиций. С течением времени ничего не меняется, в России по-прежнему любят поддать парку. Изменились только технологии строительства, а с ними и баня – она стала в несколько раз комфортнее и долговечнее. О своем успешном опыте сочетания традиций и инноваций рассказал Виктор Коваленко, житель Екатеринбурга. Как обойтись без дополнительного фундамента под печь? Почему УШП – эффективное решение? Зачем в бане GSM-датчик? Ответы на эти и многие другие вопросы вы найдете в этой статье.

Я живу и работаю в Екатеринбурге, но вместе с семьей мы давно мечтали о загородном доме. В прошлом году решили реализовать свою мечту и начали со строительства бани. Выбрали участок площадью 10 соток, расположенный в коттеджном поселке вблизи столицы Урала, и приступили к делу.

Мы решили не отходить от исконно русских традиций строительства бани и выбрали в качестве основного материала стен оцилиндрованное бревно диаметром 300 мм. В климатических условиях Урала данная толщина стен является оптимальной.

Несмотря на то, что этот вариант дороже по цене, в целом он не так серьезно влияет на стоимость строительства, поскольку при толщине 300 мм бревен требуется меньше.

В комнате отдыха установили два больших окна размером 1,5 на 1,2 метра. Выразительность проекту придала также крыша – двускатная с эркером, то есть в конструкции предусмотрено две ендовы.

Планировка и чертежи бани на УШП (проект)

Выбор типа фундамента: все за и против

Если с выбором стенового материала вопросов не было, то фундамент мы выбирали из нескольких вариантов. Состояние грунтов оценили самостоятельно, помог и опыт соседей. Дело в том, что поселок активно застраивается, и информации о составе уже достаточно. Учитывая суровые зимы, а также глинистый и суглинистый грунт, мелкозаглубленный ленточный фундамент отмели сразу.

Ленточный фундамент

Вариант с лентой, устроенной ниже глубины промерзания, я посчитал довольно затратным. Только одни земляные работы и количество бетона значительно увеличивали смету.

Свайный фундамент

Рассматривал и свайный фундамент. С одной стороны, классические сваи завинчиваются ниже глубины промерзания, и в этом смысле воздействие сил морозного пучения не так страшно. Но тут возникает другая проблема – коммуникации, расположенные под домом, зимой неизбежно будут подвергаться риску замерзания.

Кто-то может возразить: «Но ведь есть греющий кабель». Он, безусловно, спасет от морозов, но лишь пока есть электричество. Малейшее отключение в сильные морозы становится критическим. К недостаткам свайного фундамента добавил бы и холодные полы, ведь пространство между сваями хорошо продувается.

В конечном итоге выбор пал на фундамент по типу УШП (утепленная шведская плита). Он отлично подходит для любых грунтов, включая глинистые и суглинки, это избавило меня от дополнительных затрат на исследование грунта. К тому же УШП позволяет сразу заложить все инженерные системы и подготовить пол первого этажа для чистовой отделки.

Возведение УШП фундамента своими руками

Монтаж фундамента осуществляла бригада из двух человек, а я без труда выполнял роль бригадира. На этапе грунтовой подготовки произвели закладку внешних коммуникаций к пятну застройки – в траншею глубиной порядка 2 метров уложили трубы водоснабжения, электрический кабель. Также были смонтированы закладные под воду, электричество и канализацию.

По проекту коммуникации в бане проходили в помещении моечной и в комнате отдыха, в последней предусмотрен кухонный уголок. До заливки бетоном провели подготовку под установку душевых трапов, в моечной решил отказаться от установки душевой капсулы.

Перед тем как приступить непосредственно к подготовке основания, мне предстояло выровнять участок, поскольку перепад высот по площади застройки составил 50 см.

1. Мы сняли плодородный слой, на дно образовавшегося котлована уложили геотекстиль и произвели послойную отсыпку щебнем – использовали щебень трёх фракций: крупной, средней и мелкой, а также слой песка средней крупности. Проливали и трамбовали виброплитой отдельно каждый слой толщиной 10 см.
2. На щебень уложили разделительный слой из прочной пленки толщиной 300 микрон, после чего приступили к монтажу плит теплоизоляции. В качестве утеплителя я выбрал XPS ТЕХНОНИКОЛЬ CARBON ECO SP. Этот материал специально производят для таких типов фундаментов.

При выборе утеплителя для УШП прочность и теплозащитные свойства имеют принципиальное значение. Дело в том, что суммарная нагрузка от плиты и несущих конструкций, особенно в зоне наружных стен, велика, и материал должен обладать высокими прочностными показателями, чтобы выдерживать такие нагрузки.

На подготовленное основание уложили плиты XPS вразбежку – по основной площади толщиной 200 мм, в ребрах – 100 мм. Отдельно отмечу, что XPS использовал по всей площади фундамента.

В местах пониженной нагрузки применил более экономичный вариант — CARBON ECO SP LIGHT. Он стоит дешевле, но также обладает высокой прочностью и минимальным водопоглощением. К тому же длина плиты составляет 2360 мм, что, кстати, очень удобно по сравнению с другими видами утеплителя, которые иногда применяют для сокращения затрат.

Процесс заливки бетона с помощью миксера

На следующем этапе произвели армирование металлической арматурой сечением Ø 12 и Ø 6 мм. Двенадцатимиллиметровая арматура применялась в ребрах, а также в месте установки печи, в остальном использовали Ø 6мм.

Под печь усилили армирование по такому же типу, как и в ребрах плиты, других специальных мероприятий по подготовке основания не проводили. На готовую арматурную сетку произвели крепление труб теплого пола диаметром 16 мм по трем контурам. Заключительным этапом стала заливка фундамента.

Утепленная шведская плита под деревянную баню

Правильная заливка УШП фундамента под баню

Таким образом, за сезон я полностью поставил и подготовил к эксплуатации сруб бани на фундаменте по типу УШП.

Готовый сруб бани из оцилиндрованного бревна

Пока мы отсутствуем, в доме поддерживается минимальная плюсовая температура, в трубах теплого пола специальный антифриз, которому не страшны морозы.

Печная топка закрытого типа

На котле, от которого работает система теплого пола, установлен GSM-датчик. За несколько часов до прибытия мы отправляем сигнал о включении отопления, к нашему приезду дом прогревается до +15°С, в такой ситуации остается затопить печь, от которой крайне быстро нагреется парилка и остальные помещения.

Печь-каменка для бани

УШП долго держит тепло и работает, как большая батарея, при этом в помещении тепло ногам и очень комфортно.
