Установка винтовых свай своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция
Монтаж винтовых свай + видео
Установка винтовых свай получила наибольшее распространение на территориях с проблемным грунтом. Также строения на таком основании возводятся на участках с непростым ландшафтом. Кроме того, в случае с наличием подземных коммуникаций вариант со свайным фундаментом станет оптимальным. Вантовые основы отлично подойдут для установки пристройки к дому. Установка свайного основания получила большую популярность при возведении загородных домов. Чтобы понять, как проводится монтаж винтовых свай своими руками, стоит разобраться сего особенностями.
Способы установки
Существует несколько основных способов установки винтовых изделий. Обычно она проводится двумя из них:
- вручную;
- с помощью различных механизмов.
Выбор метода определяется в зависимости от нескольких факторов. Их стоит учитывать, чтобы основа была установлена корректно:
- свойства грунта;
- удаленность коммуникаций;
- расположение грунтовых вод;
- густота застройки на данной территории.
Дальше стоит подробно рассмотреть каждый тип монтажа винтовых свай. Также следует рассмотреть их особенности.
Ручной монтаж
Если подъезд техники к месту строительства невозможен, следует проводить монтаж винтовых свай вручную. Кроме того, не следует использовать технику, если строение возводится в зоне с плотной застройкой или на территории, где требуется соблюдение режима тишины. Если необходимо установить до 10 опор, также стоит выбрать ручную установку.
Основные преимущества способа, при котором установка проводится вручную, заключаются в отсутствии необходимости использовать спецтехнику, а также в дешевизне процесса. При этом не нужно арендовать специальное оборудование, что экономит бюджет.
Монтаж производится при участии трех человек. Лучше, чтобы они были физически крепкими. Для работы необходимо иметь лопату, кувалду и уровень. Кроме того, необходимо подготовить рычажные ключи, легко заменяемые трубами.
Недостатки метода
Кроме преимуществ, метод ручного вкручивания свай имеет и определенные недостатки. В их число входят:
- Вертикальное отклонение опор. Погрешность может составлять 5 см и больше.
- Довольно часто случается, что сваи закручиваются не полностью, поскольку человеческих ресурсов просто не хватает. Это скажется на глубине завинчивания элементов.
- Фундамент ограничивается определенным пространством.
- Опоры могут выполняться диаметром 108 мм м больше.
Если такие недостатки не являются существенными, можно устанавливать винтовой фундамент своими руками, не привлекая специальную технику.
Механизированный монтаж
Если ручное завинчивание свай невозможно, следует выбрать механизированную установку. Для этого потребуется привлечь специальную технику – бурильную установку. Благодаря применению техники опоры могут быть вкручены даже в самые плотные слои земли.
Использование устройства позволяет проводить монтаж винтовых свай в соответствии с нужными параметрами. Также при использовании бурильной машины отклонение по вертикали будет минимальным. Установка для закручивания элементов больше оправдана в тех случаях, когда используются элементы довольно большого диаметра.
При помощи такого агрегата основание устанавливается в условиях ограниченного пространства. К примеру, техника используется в тех случаях, когда места для рычагов ручной прокрутки недостаточно. Также при использовании специального оборудования для монтажа винтовых свай выдерживается точная глубина установки.
Стоит обратить внимание, что вне зависимости от метода монтажа винтовых свай крепление ростверка на них будет оптимальными решением.
Инструкция по монтажу
Устанавливаются винтовые сваи по определенным правилам. К примеру, перед началом работ следует основательно подготовиться. Для начала размечают участок, где будет проводиться монтаж винтовых опор. Затем необходимо изучить грунт и в соответствии с его характеристиками выбрать тип вертикальных опор. Также необходимо отметить места установки свай. После этого устанавливаемые элементы обрабатывают антикоррозийными средствами.
Особенности ручного монтажа

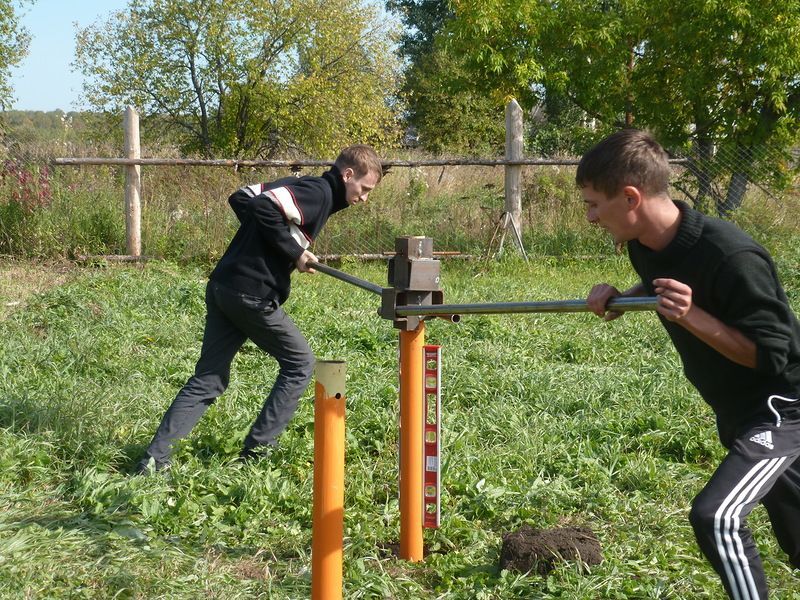

При ручном монтаже следует соблюдать определенные правила. Перед монтажом каждой сваи на отмеченном месте необходимо просверлить отверстие. Такой процесс осуществляется с использованием дрели. Лунки проделываются при помощи лопаты. Затем в отверстия устанавливают сваи, замеряют их вертикальность и закручивают до нужного уровня.
Чтобы закрутить сваю понадобится использовать металлический стержень. Также может пригодиться лом. Их вставляют в специальные отверстия. На него с двух сторон надевают трубы и начинают вращать конструкцию. Ручная закрутка осуществляется по часовой стрелке. Работы выполняется до достижения определенной отметки на сваях. Вращение следует выполнять вдвоем. Третий человек понадобится для контролирования вертикальности элемента при помощи уровня.
Основа дома должна отличаться максимальной надежностью. Именно поэтому сваи заливаются бетоном. Как только он застынет, можно приваривать к сваям оголовники. Швы, оставленные после работы сварочным аппаратом, следует защитить от коррозии.
Установка винтовых свай не занимает много времени. Каждый элемент опоры отнимет не больше получаса. Стоит помнить, что заглубление осуществляется минимум на 1,5 м. Такая отметка определяет средний уровень промерзания почвы.
Тонкости механической установки
Для механизированного монтажа потребуется привлечь специальную технику – машину с буровой установкой. Она оборудуется гидровращателями. Это позволяет ввинчивать в грунт крупнокалиберные сваи. Если проводится установка опор малого и среднего диаметра, можно воспользоваться сваекрутом. Это устройство представляет собой довольно компактное приспособление.
Винтовые опоры погружаются за счет работы гидравлических моторов. Они могут эксплуатироваться на разной мощности. Использование каждого из устройств позволяет ставить сваи на нужное место достаточно быстро и удобно. Глубину следует выверять особенно тщательно. За точностью установки следит автоматика. Также за счет их работы обеспечивается перпендикулярность опор.
Выводы
Процесс установки винтовых свай не отличается большими сложностями. Вся работа выполняется в течение 2-3 суток. Опоры необходимо попеременно подвергать расчетным нагрузкам. Для груза применяются муфты и лебедки. При монтаже ростверка основу необходимо доработать. Правильное выполнение работ обеспечит устойчивость и долговечность строения. Как устанавливать сваи своими руками, показано на видео:
Установка винтовых свай своими руками (способы)
Правильная установка винтовых свай своими руками гарантирует отсутствие различных проблем при производстве бурения свайного фундамента, которое без того зимой всегда затрудненно (из-за плотного грунта).
Засыпка бетона в основание сваи
Любые проблемы или ошибки при монтаже вручную свай своими руками для свайного дома могут не только повлиять на результативность создания фундамента, но и увеличить риск аварийных состояний на строительной площадке.
В таких случаях может потребоваться и демонтаж винтовых свай вручную или машиной, что увеличит временные, а также денежные затраты на строительные работы. Именно поэтому нужно точно знать, какова технология установки винтовых свай вручную.
Читайте также: как закрутить винтовые сваи с помощью мотобура?
Общие сведения
Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен.
На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.
Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.
При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.
к оглавлению ↑
Виды фундаментов
Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:
- ленточный;
- столбчатый;
- плитный;
- свайный.
Фундаментные сваи в земле
Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.
Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.
Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.
Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи.
Они могут быть как забивными или буронабивными, так и винтовыми.
Как вкрутить последние — рассмотрим ниже.
Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.
Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.
Металлическая фундаментная свая
Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.
Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.
Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.
Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.
к оглавлению ↑
Нюансы технологии установки
Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).
И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.
Если производить строительные работы для дома зимой, то производить надо правильно.
к оглавлению ↑
Основные шаги
Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:
- следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
- следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
- следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
- далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.
Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.
Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.
к оглавлению ↑
Монтаж винтовых свай своими руками (видео)
к оглавлению ↑
Способ для деревянных сооружений
Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.
Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.
Второй шаг это непосредственно завинчивание свай.
Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).
Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.
Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).
Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.
Метод установки винтовых свай | Город свай
Монтаж фундамента из винтовых свай, как правило, используется при деревянном строительстве. Данный способ получил большое распространение в Санкт-петербурге.
Монтаж винтовых свай – этапы проведения работ
Установка свай при монтаже фундамента осуществляется в несколько этапов. Технология монтажа винтовых свай предполагает точное выполнение всех условий. Только в этом случае фундамент будет крепким и надежным.
1. Расчет фундамента и разметка поля. Перед началом работы необходимо рассчитать нужное количество материала и отметить места, в которые будет производиться вкручивание свай.
Также нужно определить тип грунта на участке. Метод установки винтовых свай используется при любом типе грунта, за исключением скального.
Различия заключаются лишь в длине свай.
Кроме того, выбор и монтаж винтовых свай зависит от глубины промерзания земли, уровня грунтовых вод.
Все указанные обстоятельства должны быть обязательно учтены;
2. После разметки участка, происходит непосредственное вкручивание свай в грунт. При этом способ установки винтовых свай может быть различным.
Работу можно выполнить самостоятельно вручную, а можно использовать для этого специализированную технику.
- Ручной метод установки винтовых свай заключается в использовании перпендикулярно расположенного крепкого металлического предмета. Установка винтовых свай ручным способом может быть выполнена при помощи штанги или лома. Хорошо, если трубы будет хватать для двух человек с каждой стороны. Это позволит значительно ускорить темпы работы.
Монтаж винтовых свай своими руками предполагаем довольно частую проверку вертикальности. Это нужно делать через каждые два или три витка сваи.
- Винтовая свая своими руками вкручивается до уровня, на котором начинается твердый грунт. Когда свая дошла до этого уровня, то работу можно прекращать.
Монтаж свай ручным способом должен быть выполнен ровно; все сваи необходимо расположить под одним уровнем. Также следует помнить про оставление запаса 15 см. Позже, он будет удален.
Обязательным условием установки винтовых свай собственноручно является проверка горизонтальности.
Если все в порядке, то нужно залить полости труд цементным раствором и приступить к обвязке.
Винтовые сваи технология установки предполагает установку перемычек, изготовленных из деревянного бруса или металла.
Использование металлических элементов более предпочтительно, так как они крепче и долговечней деревянных. К тому же работать своими руками с ними проще. - установить свайный фундамент можно не только своими руками, но и помощью техники. Монтаж свай с использованием техники означает применение переносного гидровращателя или небольшого экскаватора.
Техника и установки для монтажа винтовых свай отличается мобильностью и компактными размерами. Благодаря этому, на монтаж фундамента не расходуется много времени и финансовых средств.
Конкретный способ установки свай определяется исходя из особенностей участка и количества свай. Например, для вкручивания порядка десяти свай по беседку, достаточно будет гидровращатель. А в случае со свободным и незастроенным участком, можно применить мини-экскаватор.
Способы монтажа винтовых свай в Санкт-петербурге, их преимущества и недостатки
Установка винтовых свай механизированным и ручным способом производится по одинаковой технологии. В этом смысле разницы нет.
Однако, в числе преимуществ ручного метода следует отметить экономичность. Ведь в таком случае не нужно оплачивать за аренду техники и труд операторов.
Однако, механизированный способ позволяет выполнить работу быстрее. Достаточно будет одного дня.
Кроме того, такой способ позволяет достичь большей точности.
Однако, после использования техники, обвязка происходит вручную.
Монтаж винтовых свай: видео позволит более наглядно представить себе весь процесс.
;
Винтовой фундамент цена
Винтовые сваи в СПб могут быть различных размеров и диаметра. Цена на сваи зависит от этих показателей.
Чем больше диаметр ствола, толщина стен и длина, тем выше стоимость изделия. При этом для возведения фундамента под жилой дом, необходимы более крепкие сваи. А для беседки или небольшого сарая вполне подойдут небольшие изделия.
Винтовые сваи: цена за монтаж также зависит от нескольких условий. Значение имеет тип грунта, объем работы, использование техники или выполнение всех работ вручную.
Монтаж фундамента на винтовых сваях своими руками
Прежде всего, следует выбрать оптимальную конструкцию фундамента.
При возведении дачных домов или коттеджей по технологии сип-панелей, из щитового, брусового либо других видов деревянных материалов, более предпочтительно использование винтовых свай.
При уверенности в благоприятном грунте на выбранном участке (нет корней, камней, известняковых либо торфяных заложений) может производиться самостоятельный монтаж винтовых свай, без необходимости применять специальную технику.
Для самостоятельного монтажа потребуются:
- «Стандартные сваи». Винтовые сваи длиной 2.5 м и диаметром 108 мм.
Определяется диаметр сваи в зависимости от прогнозируемых нагрузок. ДляСВС-108/2500 мм. несущая способность в суглинках составляет в среднем 4-8 тонн.
Определяется длина сваи в зависимости от степени промерзания грунта в регионе, состава грунта (расстояние устойчивого грунта от поверхности), высоты цоколя строения (минимум 0.5 м.). - Оголовки 250*250 мм;
- Лопата.
- Колышки, с помощью которых размечается свайное поле.
- Рулетка.
- Лопата.
- Маркер по металлу.
- Гидроуровень или нивелир.
- Магнитный уровень.
- Металлический лом.
- Два рычага. Трубы 2-3 метра длиной, надевающиеся на металлический лом.
- Сварочный аппарат.
- Болгарка с отрезными дисками по металлу.
- Цемент, вода, песок.
- Генератор (если не подведено электричество).
- Антикоррозийное покрытие, предназначенное для обработки сварного шва.
- Емкость для бетонного раствора.
- Два помощника.
Монтаж винтовых свай – пошаговая инструкция
- Разметка свайного поля
Монтаж свай производится с шагом не больше 3 м. между собой. Превышение этого расстояния приведет к снижению несущей способности, возникает риск провисания бруса. Крепление всех несущих перегородок дома должно производиться к винтовым сваям. - Выставляем периметр
Измерение диагоналей, установка колышек в 4 углах по периметру дома. Фундамент должен быть параллельно соседнему участку или дороге. - Завинчиваем угловые сваи
Завинчивание свай должно производиться строго по центру бруса. Соответственно, при указании размеров дома «по краям», потребуется вычет половины ширины бруса с обеих сторон. В частности, при размерах «по краям» 6 на 6 метров, а первый венец — брус с сечением 150 на 150 мм, завинчивание угловых свай должно производиться с шагом 5,85*5,85 м. - Завинчивание свай
Выкапывание в намеченном месте приямка, с глубиной не более 0.5 м. В противном случае может потребоваться обвязка. Завинчивание свай должно производиться в грунт не менее 1.5 м. глубиной, чтобы не было выпирания в результате морозного пучения. Закручивание свай оптимально производить на 1.6-1.7 м. глубиной.
Лом вставляется на конце сваи в технологическое отверстие. Надевается на него с двух сторон труба больше диаметра – в качестве рычага. Производится крепление магнитного уровня на ствол сваи. Наклон сваи должен быть с углом не больше 1.5-2 градуса, в противном случае существует риск неравномерной нагрузки с последующей деформацией сваи. По мере того, насколько сложно окажется крутить сваю, можно ощутить плотное затягивание лопасти в грунт, после этого остановите процесс. - Обрезка свай
Сваи обрезаются по высоте гидроуровнем либо нивелиром. Обрезка должна быть минимум 15-20 сантиметров – длина технологического отверстия без несущей способности. - Бетонирование
Бетонирование свай производится с помощью раствора цемента и песка в соотношении 1 к 4. Бетонирование позволяет защитить сваю от внутренней коррозии. - Приваривание оголовков
Оголовок 250*250 мм является усиленной площадкой, с привариванием к трубе диаметром больше по сравнению со сваей, с отверстиями для крепления бруса. На сваю надевается и приваривается оголовок. Требуется зачистка сварного шва и обработка с помощью антикоррозийного средства.
Для фундамента на винтовых сваях усадка не нужна. Обвязка и строительство может производиться на следующий день.
Возврат к списку
Установка винтовых свай своими руками
В большинстве случаев при индивидуальном строительстве обустраивается фундамент ленточного типа, причем чаще всего – монолит. Одними из его достоинств называют простоту сооружения и возможность всю работу выполнить, не прибегая к услугам специалистов, без использования спецтехники. А вот о такой конструкции, как дом на винтовых сваях, почему-то упоминается значительно реже.
Тем не менее, это не более затратное строительство (а иногда оно обходится и значительно дешевле), причем по ряду параметров имеющее и преимущества перед возведением традиционных видов фундаментов. О том, как производится монтаж винтовых свай своими руками, мы и поговорим.
Предполагается, что пробное бурение уже производилось и характеристики почвы известны.
1 — Подбор образцов
При постройке частных домов специалисты советуют ориентироваться на 108 мм сваи. Их длина определяется глубиной промерзания почвы и высотой ростверка (цоколя) здания. Как правило, в большинстве российских регионов используются изделия в 2,5 м.
2 — Трассировка участка
Эта работа значительно упрощена, в отличие от подготовки местности для других типов фундаментов. Достаточно лишь очистить территорию от мусора и насаждений. Разметка заключается в определении мест установки свай, причем это делается с таким расчетом, чтобы не допустить провисания элементов нижнего венца (опорного бруса). Предельный интервал между сваями – 3 м. Подробнее о разметке фундамента читайте здесь.
В первую очередь «сигнальные» колышки (прутья арматуры) ставятся по углам контура основания. При этом нужно учитывать, что при сложной архитектуре строения сваи располагаются на всех поворотах, а также в местах стыков стен (наружных и внутренних). Если предусмотрены какие-либо пристройки (гараж, терраса и тому подобное), то под эти части строения также закладываются сваи.
Часто в статьях, посвященных свайным фундаментам, указывается, что строение располагается параллельно соседним сооружениям, дорогам. На основании чего дается такая рекомендация? Как спланировать расположение будущего дома – на краю участка, в глубине, прямо или по диагонали – все это на усмотрение хозяина. Как лучше (с точки зрения подводки инженерных коммуникаций, общего ландшафта и так далее), так и стоит делать, не «оглядываясь» ни на чьи советы.
3 — Установка сваи
В намеченном месте выкапывается небольшая лунка, достаточная для того, чтобы заглубить изделие на 30 – 40 см. Каждая свая на противоположном от рабочей части конце имеет специально подготовленные диаметрально расположенные отверстия (их называют технологическими). Они служат для того, чтобы в них можно было продеть рычаг для придания изделию вращательного момента.
В качестве такого приспособления для ручного вворачивания сваи можно использовать лом, отрезок трубы и тому подобное. Если вкручивание идет туго, рычаг можно «усилить», надев на его половину более длинный отрезок толстой трубы.
Необходимо постоянно контролировать вертикальность будущей опоры дома. Некоторые мастера поступают так – на верхнем конце сваи закрепляют шнур с подвешенным грузиком (отвес). После 1 – 2 полных оборотов убеждаются в правильности «проходки». Заодно и отдыхают, и корректируют направление движения «бура».
Рекомендуется вкручивать изделие не менее чем на полтора метра, так как на большей части нашей страны грунт глубже не промерзает. Ориентироваться нужно на усилие, которое требуется на вворачивание сваи. Желательно, чтобы она уперлась в твердый слой.
4 — Обрезка верхней части
Делается с учетом предполагаемого возвышения дома. Так как одним из достоинств свайного фундамента является возможность его возведения на неровных участках, ориентироваться нужно на самый выступающий над поверхностью. Но в любом случае обрезать следует ниже технологических отверстий. Если их оставить, то под нагрузкой эта часть сваи будет деформироваться.
5 — Бетонирование
Часто можно встретить информацию, что это защищает сваи от коррозии. Это не совсем правильно, так как любой бетон способен впитывать влагу. Поэтому если говорить именно о защите, то она – лишь частичная. Главная задача бетонирования – повысить прочность такой опоры, предохранить полое, по сути, изделие от деформации при смещениях грунта. Одни стенки этого не выдержат, поэтому их и нужно укрепить.
Установка оголовка сваи делается при помощи сварочного аппарата, а вот его конструкция (верхней части опоры) может быть разной. Как сделать, зависит от предназначения и веса всей постройки. Кроме того, предполагается ли монтироваться ростверк или нет?
После проведения сварочных работ обработанный участок необходимо покрыть антикоррозийным средством.
На что обратить внимание:
- Имеют ли сваи защитное покрытие? Если продукция более дешевая, то за счет чего снижена цена? Если поверхностная обработка Производителем не проводилась, то это следует сделать самостоятельно. В продаже есть соответствующие средства.
- Чтобы правильно определиться с общим возвышением дома, первую сваю вворачивают на самом высоком месте участка. По ней «выравнивают» все остальные, которые ставятся по углам и на всех изгибах периметра. После их монтажа между углами натягивается шнур, который и служит ориентиром при вкручивании свай промежуточных.
Как установить винтовые сваи своими руками (видео)
Видео о том, как монтировать винтовые сваи своими руками, можно найти в интернете. Ролики на строительных сайтах помогают понять технологию новичкам и ориентируют в пошаговых действиях. Однако по видео нельзя полностью усвоить детали установки. Чтобы сделать прочный фундамент, необходима инструкция. Начинать нужно с изучения выбора свай и последовательности монтажа винтовых фундаментов.
Как выбрать винтовые сваи?
Перед покупкой нужно знать параметры и конструкцию. Винтовые сваи состоят из трех основных частей. Это: винт, стальной ствол и оголовок, изготовленные по государственному стандарту. Не все производители работают по ГОСТу, и на рынке много металлических опор низкого качества. Новички в строительстве, которые никогда не имели дела со сваями, могут запросто их купить. Если они дешевые, то недостатки у них точно есть. Мастера определяют их визуально.
Некачественные сваи изготовлены из тонкого металла. Они непрочные и имеют дефекты лопастей винта. Это одна из проблемных зон, на которую новички почти не смотрят. Для начинающих строителей все сваи выглядят одинаково. Дешевые стальные опоры приобретают для легких конструкций: ангаров, заборов, беседок без возможности демонтажа и установки в другом месте. Такие сооружения не слишком тяжелые, и тонкие сваи их удерживают. Если проблема в винте, можно ожидать разрушение фундамента. Нормальные винтовые сваи можно демонтировать несколько раз и использовать заново.
Где найти видео и как получить опыт монтажа свай?
Новички спрашивают, что лучше поможет освоить технологию установки винтовых свай: видео или опыт? Ценные знания получают во время процесса и просмотре. Поэтому в интернете востребованы записи с пошаговым вкручиванием винтовых стрежней. Выбирая ролик о том, как устанавливать свайные фундаменты, не нужно ориентироваться на опыт компаний, поскольку они используют спецтехнику. Надо найти видео на тщательно выбранном ресурсе, где работу выполняют вручную мастера. На видеохостингах такие ролики есть. Некоторое строительные порталы подбирают специально с пошаговыми этапами и развернутыми комментариями.
Чтобы получить практику в установке свай, записей с мастер-классами недостаточно. Только на реальном опыте новичок сможет узнать о тонкостях ввинчивания опор. Проделать такую работу несложно. Не надо сразу браться за строительство дома. Для начала подойдет монтаж свайного фундамента под пристройку или подсобку. При завинчивании опор новичок получает нужный опыт, а мастера есть возможность проанализировать свои ошибки.
Установка фундамента своими руками
Завинчивание стержневых опор проводят ниже уровня промерзания почвы. В среднем глубина замерзания грунта в России составляет 1,3-1,6 метра. Ее помогают установить геодезические исследования участка. Конструкции выбирают с учетом холодной зоны. В расчет идут: длина , диаметр изделий, несущая способность, толщина стенок. Одна свая выдерживает от 7 тонн нагрузки. Этапы монтажа:
- Опоры обработают защитным раствором от коррозии. Иначе металл быстро разрушится в почве под воздействием влаги и кислот.
- После ввинчивания концы выравнивают. После подрезки на поверхности остается примерно 50 см стального ствола.
- К этому остатку привариваются оголовок.
- Заливку свай бетоном выполняют для укрепления опор изнутри. Сваи, внутри которых бетон, почти вечны. Они могут служить полтора века.
- Ростверк фундамента делают из дерева или металла. Стальная обвязка из швеллера более прочная. Для этого пластины и уголки приваривают к оголовкам или укладывают брус.
Винтовые сваи своими руками: видео об ошибках
В записи можно посмотреть моменты, где при установке допускаются погрешности. Ошибки при установке свай бывают разными. Такие оплошности допускают новички и неопытные мастера.
Существует целый список, которые часто приводят к уменьшению прочности фундамента. Одна из таких — установка сваи под углом к поверхности. Это происходит, когда мастер во время вкручивания опоры обнаруживает, что винт наткнулся на препятствие и дальше не идет. Не нужно ставить опору под наклоном, лучше выбрать другое место.
Часто при монтаже не делают заливку полости свай бетоном. Некоторые мастера заполнят трубу частично. Не стоит совершать такую ошибку, поскольку раствор нужен для стабильности и антикоррозийной защиты полости. Из-за его отсутствия она потеряет прочность, что ставит под угрозу всю постройку.
Ошибкой считают установку сваи в предварительно проделанное отверстие в земле. Особенность технологии состоит в том, что винт и лопасти утрамбовывают в грунт при вкручивании в землю. Если углубление уже готово, плотно спрессовать грунт вокруг ствола невозможно, и у сваи элементарно отсутствует стабильность. По этой причине ее не следует вывинчивать, чтобы отрегулировать высоту. Это приводит к разрыхлению грунта и проседанию. Земля под ней не выдерживает тяжесть строения. Не нужно забывать срезать технологические отверстия свай. Если длины не хватает, ее можно нарастить, сварочный шов и приваренный оголовок окрасить.
Рекомендуем посетить другие разделы сайта:
Вернуться на главную страницу.
Монтаж и завинчивание винтовых самостоятельно. Установка фундамента.
SALE!!! До 5 апреля скидка 15 % на все винтовые сваи диаметром 57-133мм SALE!!!
СУПЕРАКЦИЯ!!! свая 108/1500-2500 и 89/1500-2500 по суперценам!
СУПЕРАКЦИЯ N2!!! Свая 108/2500 «под ключ» за 3100!
*Только для физических лиц.
Хотим еще раз обратить ваше внимание на то, что мы пытаемся всеми возможными способами минимизировать цены на винтовые сваи и свайно-винтовые фундаменты.
В связи с этим мы, в отличии от большинства конкурентов, не навязываем вам монтаж нашими бригадами. В большинстве случаев самостоятельная установка винтовых свай не вызывает проблем (естественно, при наличии минимальных строительных навыков).
Если вы настаиваете, то мы, конечно же, поможем вам быстро и качественно завинтить винтовые сваи. Цена монтажа винтовых свай ЗДЕСЬ.
Для тех, кто хочет сделать это самостоятельно, мы публикуем следующее руководство.
Как завинтить винтовые сваи. Самостоятельный монтаж фундаментов на винтовых сваях.
Это маленькое руководство содержит исключительно практический опыт, который, надеемся, поможет вам закрутить винтовые сваи своими руками, сэкономив приличную сумму и получив солидный повод гордиться собой.
Анализ грунта перед монтажом винтовых свай
Правильная оценка грунта на вашем участке это главный вопрос, на который придется ответить перед установкой свай. Правда, в нашей практике ещё не было случаев, чтобы винтовые сваи нельзя было закрутить— всегда удавалось. Но бывали случаи, когда возникающие на пути сваи предметы (чаще всего камни) вносили свои коррективы в разметку свайного поля — отдельные сваи выходили из линии. От этого никто не застрахован, потому что невозможно заранее знать, что находится в земле. Для винтовых свай проблемы могут вызвать камни, корни деревьев и другие крупные предметы, которые находятся под землёй. Скорректировать местоположение вышедшей из общего строя сваи помогает оголовник — его площадка частично компенсирует уход от центра линии и позволяет захватить обвязку под будущее строение.
Успешность закручивания зависит от грунта, представление о котором получают с помощью пробного бурения .Когда почва преимущественно каменистая, то, вероятно, не получится установить свайный фундамент и имеет смысл рассмотреть другие типы фундаментов. Если камни попадаются местами — не сплошными залежами, то можно попытаться завинтить сваи и, скорее всего, результат будет положительным. Резюмируя, под завинчивание винтовых свай подходят все типы грунтов, кроме скальных.
Определить структуру грунта методом бурения, на наш взгляд, гораздо эффективнее, нежели методом завинчивания потому, что при бурении видны слои грунта, можно сделать разметку и подготовить лунки меньшего диаметра, чтобы потом быстро закрутить сваи по существующей разметке. А завинчивание — проверка «на авось», результатом которой будет «зашла-не зашла». К тому же, вам, скорее всего, для этих целей придётся приобрести у производителя (у определенного, т.к. каждый производитель делает сваи с разными параметрами) сваю. Этот способ невыгоден и не слишком эффективен. Бурение и анализ грунта помогут с большой вероятностью определить, есть ли возможность монтажа свай.
Если винтовые сваи подходят для вашего грунта (или грунт для свай), то можно переходить к выбору самих свай…
Выбираем диаметр и длину сваи
Диаметр винтовых свай у производителей варьируется от 57 до 133 мм, бывают сваи и большего диаметра, но в частном домостоении они не используются. Сваи небольшого диаметра (57, 76 мм) в основном используются для строительства заборов, подпорных стенок, легких рекламных конструкций и указателей. Сваю диаметром 89 мм можно применять при строительстве легких каркасных домов, бань, бытовок. Но обычно эти сваи используются как вспомогательные.
Самым ходовым размером является винтовая свая диаметром 108 мм. Она выдерживает нагрузку до 3,5т. А это означает, что на таком фундаменте можно ставить все виды домов, кроме каменных, не сомневаясь в надежности. Требуется только корректно рассчитать количество свай. Сделать это просто. Необходимо, чтобы несущая способность фундамента была с запасом прочности в 30% от веса строения с учётом дополнительных нагрузок (в основном снеговой). Длину сваи тоже лучше взять с запасом, ведь легче обрезать, чем приваривать к свае удлинители, но всё же следует рассчитывать хотя бы на то, чтобы свая зашла, как минимум, на глубину промерзания почвы — 1, 5 м. Самые ходовые сваи 2–2, 5 м. Расстояния между сваями не должны превышать 3 метра (лучше 2-2, 5)
После рассчетов, заказываете винтовые сваи у производителя и везите их на участок.
Инструменты для завинчивания
Инструмент играет важную роль при монтаже винтовых свай. Даже можно сказать основную, т. к. от него напрямую зависит итоговый результат. Вот простой набор инструментов без «специальных приспособлений», который легко можно приобрести в строительных магазинах:
- лопата — нужна для выравнивания поверхности под место завинчивания сваи;
- уровень 30 см, на магните — крепится на сваю в процессе завинчивания, чтобы контролировать вертикаль
- гидроуровень не менее 15 м — для выставления горизонтальной отметки при обрезке;
- рулетка не менее 20 м
- девять прутьев арматуры А10-А12 по 1м — применяют для разметки свайного поля, на них по периметру натягивают шпагат. Как альтернативу арматуре, можно использовать обычные колышки, но тогда они должны быть достаточно ровные;
- металлический лом (отлично подходит полуось от автомобиля) — продевается через сваю, а на него надевают трубы-рычаги;
- две трубы диаметром 50± мм по 2,5 м каждая — одеваются на лом с двух сторон и служат как рычаги для закручивания сваи;
- молоток или небольшая кувалда
- садовый бур (или старый ледобур) — бур должен быть диаметром меньше свай, которые вы будете закручивать. Его роль в процессе завинчивания заключается в высверливании направляющих отверстий (лидер-лунок) или прощупывании почвы под свайное поле. Глубина лунки должна быть на порядок короче для того, чтобы винтовая свая могла самостоятельно пройти часть пути и уплотниться в грунте;
- шпагат — служит для выполнения разметки, а также в качестве маячков для визуального контроля смещения винтовых свай
- болгарка и отрезные круги — для подрезания винтовых свай перед обвязкой
- удлинитель;
- специальный маркер или строительный карандаш
- лист тонкого картона — необходим для разметки ровной окружности на винтовой свае, когда процесс подошёл к выравниванию по одному уровню. Чтобы линия получилась ровной, необходимо сваю обернуть листом и на поставленной отметке совместить концы, после этого прочертить ровную окружность;
- нож — пригодится для отрезания шпагата и т.д.;
- перчатки
Для завинчивания свай необходимо двое рабочих. Идеальный вариант — это два монтажника и ещё один человек, который будет контролировать со стороны вертикальность расположения винтовой сваи, линию ряда и т. д.
Поскольку сваи чаще всего приходится подрезать, то без электричества не обойтись, а если его нет, то потребуется генератор.
Из специального инструмента можно приобрести или изготовить самостоятельно насадку-адаптер. Она представляет собой кусок трубы, который можно надеть на сваю, совместить отверстия и зафиксировать с помощью штыря. На адаптере приварены уши из арматуры (для продевания воротков). Такой адаптер позволяет свободно ориентировать воротки (особенно актуально для длинных свай и ограниченном пространстве)
Разметка
Разметку делают тщательно. Для неё используют арматуру и шпагат. Обычно фундамент имеет форму квадрата или прямоугольника. Если у вас так, то сначала требуется выставить наружный периметр и закрутить сваи по углам — именно от них и размечается весь фундамент.
Первое, что нам необходимо — привязка к участку, или начальная точка. Необходимо провести первую линию любой стороны фундамента, она в дальнейшем меняться не будет, потому что от неё выстраивается геометрия всего фундамента (двигать можно все остальные стороны для выставления нужных размеров). Отмеряем так, чтобы эта сторона была параллельна забору, дороге и т. д., и натягиваем веревку, привязывая ее к двум вбитым в землю колышкам. Линию разметки необходимо натянуть так, чтобы она была длиннее будущего фундамента. Вообще, каждая следующая линия фундамента делается с выносом за его размеры, все углы разметки получаются из двух веревок крест на крест. Это делается для того, чтобы арматура не мешала, а получившиеся с помощью веревки «подвижные» углы, могли контролировать закручивание сваи.
Бурение лидер-лунок
Лунки бурятся любым буром: садовым, самодельным, мотобуром, ледобуром, но отверстия должны иметь меньший диаметр, чем у сваи. Это делается для того, чтобы направить сваю по нужной траектории, дать ей правильное направление движения. Глубина может быть любой, но короче, чем сама свая. Закручивая сваю без лидер-лунок тяжело добиться точности позиционирования. В некоторых случаях без «направляющей» свая вообще не идёт в землю (уходит в стороны. Сверлить лунки нужно в центре угла так, чтобы когда вы выставите сваю, она чётко вписывалась в угол, не отходя от шпагата и не передавливая его. После того как вы пробурили четыре угла, можно приступать к завинчиванию.
Завинчивание
Выставляем сваю в угол. Крепим к ней магнитный уровень и продеваем через неё лом. В начале рычаги не нужны, на первоначальном этапе большого усилия не требуется.
Начинаем завинчивать и следим за смещением сваи в сторону. В течение всего процесса свая должна быть чётко в углу, добиться этого довольно сложно — она будет пытаться сместится в сторону, отклонится от вертикали . Про выравнивание расскажу чуть позже. А пока нам нужно завинтить четыре сваи четыре по углам. По мере возрастания сопротивления сваи, применяем рычаги. Крутить надо с одинаковым усилием всех участников процесса.
Неравномерное воздействие приведёт к ещё большему смещению сваи. Когда два человека крутят, один постоянно контролирует вертикальный уровень, чтобы, если надо, сразу же вносить коррективы в рабочий процесс.
Если грунт проходной, можно сразу же выставить четыре сваи по гидроуровню. Это позволит в дальнейшем контролировать все линии и выставлять остальные сваи по этому уровню. После закручивания первых четырех свай, снимаем разметку и наматываем шпагат на сами сваи, ведь линии нам всё ещё нужны для установки оставшихся свай.
Обратите внимание, что все угловые сваи закручены и выставлены по уровню, на них намотан шпагат и тоже по уровню, но ниже верхушек винтовых свай, чтобы было удобно ходить. Шпагат нам необходим для того, чтобы завинчивать сваи по периметру. Это делается достаточно просто: берём арматуру и намечаем поперечную разметку под следующий ряд винтовых свай. Бурим лунки и вкручиваем в получившиеся углы боковые сваи. Внутренние пока не делаем, вкручиваем сваи по всему наружному периметру, потом все внутренние.
Паутина разрастается, и к каждым двум противоположным сваям мы привязываем шпагат. Все пересечения шпагата автоматически дают места завинчивания новых винтовых свай. Остаётся только пробурить и закрутить. Ходить становится всё труднее и нужно всегда быть начеку, чтобы не сорвать и не нарушить шпагат. Это не очень удобно, но зато все неудобства с лихвой окупятся результатом — все сваи стоят ровно в ряд, с какой стороны ни смотри.
Эта методика увеличивает время работ, но позволяет контролировать смещение сваи, чего никак нельзя сделать, рассчитывая лишь на свой «глаз-алмаз». Однако могу вас огорчить — идеально не получится. Всё равно возникают моменты.
Моменты и нюансы
Сама собой свая не пойдёт ровно — её нужно направлять. Как только вы начали завинчивать, свая начнет смещаться в силу своей конструкции. Выровнять её нетрудно и приём здесь один: надо верхушку сваи максимально наклонить в сторону смещения и закручивать какое-то время в таком положении, после чего опять выровнять и посмотреть на результат. Если она зашла на свое место, продолжать закручивать ровно, если не дошла, то надо ещё раз наклонить и продолжать закручивать под наклоном до тех пор, пока не будет нужного результата.
Препятствия
Что можно сделать? Попытаться пройти это место самой сваей с помощью усилия на рычаге — со скрежетом. Иногда помогает. Бывает даже лопасти гнутся, но попробовать стоит. Так же можно вывинтить сваю назад и попытаться вытащить из лунки препятствие. Если препятствие большое, то не получится. Что тогда? Если свая не угловая и зашла достаточно глубоко в землю, хотя бы на метр, лучше оставить её на месте. Да, винт не дошел до глубины промерзания. Но, если вы завинтили десять свай, не останавливаться же на одиннадцатой. Остаётся ещё один вариант: переместить фундамент. Это можно сделать, если вы столкнулись с такими препятствиями ещё на этапе закручивания угловых свай. Если угловые точки встали хорошо, то с остальными можно что-нибудь придумать. Именно поэтому угловые сваи завинчивают в первыми.
Свая может немного вкрутиться и дальше не пойти. Выход один: если свая зашла менее чем на метр, вы рискуете тем, что строение может съехать на бок. Если больше или хотя бы на метр, то можно обрезать сваи по максимально низкому уровню, тогда дом будет нормально стоять, но винтовые сваи будут находится выше глубины промерзания. Это не очень страшно, но говорит о том, что нужно было возводить другой тип фундамента.
Обвязка
Обвязку делают из разных материалов и по-разному: брусом, многослойной доской, приваривают швеллер, уголок или вообще связывают тавровой балкой. Все эти варианты имеют место. Но иногда целесообразнее купить оголовки с отверстиями и положить первый венец на них. Иначе может получится дорогой и ненужный «бутерброд».
Заключение
Винтовые сваи сегодня — это отлично зарекомендовавшая себя технология. Она уже прошла свой путь взросления и развития, да и новой её не назвать, ведь это старая военная разработка, которую не так давно стали применять в промышленном строительстве, а потом уже и в гражданском. Свайно-винтовой фундамент гарантирует и солидную экономическую выгоду, ведь его стоимость в 1,5-2 раза ниже, чем ленточного или монолитной плиты.
Для облегчения завинчивания винтовых свай (особенно большой длины) советуем вам ознакомится с устройством приспособления для завинчивания винтовых свай.
Международное общество спиральных фундаментов
Все еще есть много инженеров, архитекторов, подрядчиков и владельцев, которые не знакомы с винтовыми сваями и спиральными анкерами как жизнеспособной и экономичной альтернативой фундаменту и анкерной системе. Чтобы помочь устранить некоторые тайны, связанные с этой технологией, мы собрали некоторые из наиболее часто задаваемых вопросов (FAQ) о винтовых сваях и спиральных анкерах и попытались дать краткие ответы, которые могут помочь в обучении потенциальных пользователей.
Q 1. Что такое винтовой или винтовой анкер?
A1. Винтовая свая — это открытая стальная трубная свая с круглым валом с одной или несколькими спиральными пластинами, приваренными к трубе около конца. Сваю устанавливают вращением вала трубы. При вращении вала винтовая пластина продвигается в землю, «таща» за собой вал трубы. Это действие очень похоже на пробку. Некоторые винтовые сваи имеют квадратный вал, окруженный портландцементным раствором (PCG). Винтовая свая обычно используется для противодействия сжатию и поперечной нагрузке.
Винтовой анкер отличается от винтовой сваи тем, что обычно состоит из вала квадратного сечения с одной или несколькими спиральными пластинами, приваренными к валу. Якорь устанавливается вращением вала. При вращении вала винтовая пластина продвигается в землю. Спиральный анкер обычно используется для сопротивления растягивающей нагрузке.
Q2. Как на самом деле работают винтовые сваи и винтовые анкеры, чтобы выдерживать нагрузки ?
A2. Винтовые сваи обеспечивают сопротивление нагрузке за счет комбинации бокового сопротивления вдоль вала трубы, как у традиционной забивной трубной сваи, и концевого подшипника, образованного спиральной пластиной.Величина нагрузки, воспринимаемой валом и спиральной пластиной, зависит от грунта, длины и диаметра вала, а также количества и диаметра спиральных пластин.
Винтовой анкер обычно обеспечивает сопротивление нагрузке только через концевую опору винтовых пластин. Квадратный вал не увеличивает нагрузочную способность, если он не окружен PCG.
Q3. Является ли эта технология новой для отрасли, я никогда о ней не слышал ?
A3.Нет, это не ново. Фактически, эта технология существует с середины 1800-х годов и широко использовалась около 60 лет. Только за последние 25 лет мы стали свидетелями очень резкого возрождения его использования во всем мире, вероятно, потому, что теперь у нас есть высокопроизводительные гидравлические двигатели с крутящим моментом для выполнения установки.
Q4. Какова грузоподъемность винтовых свай и спиральных анкеров ?
A4. Максимальная несущая способность винтовых свай и спиральных анкеров — это меньшая из структурных возможностей стального профиля, структурной способности соединений между любыми удлинениями валов и вместимости грунта.Допустимая нагрузка на грунт зависит от прочности грунта и геометрии винтового или спирального анкера, включая размер, тип и длину вала, а также количество, размер и расстояние между спиральными пластинами. Обычно прочность почвы определяет несущую способность.
Q5. Сколько времени нужно для установки винтового или винтового анкера ?
А5. Винтовые сваи и спиральные анкеры устанавливаются с использованием обычного строительного оборудования, такого как мини-погрузчики и гусеничные экскаваторы, оснащенные низкоскоростным гидравлическим двигателем с высоким крутящим моментом.Двигатель присоединен непосредственно к гидравлике машины. Типичная скорость вращения установки составляет от 8 до 10 оборотов в минуту. При типичном шаге спирали 3 дюйма это означает, что это занимает около 30 секунд. для продвижения на каждые 1 фут глубины, так что примерно 10 минут для установки на 20 футов. Также необходимо несколько минут, чтобы настроить каждое местоположение и при необходимости добавить расширения. Сваю или анкер можно установить практически на любую глубину путем добавления дополнительных секций ствола, как и большинство других свай и анкеров, но их нельзя использовать для проникновения в крупный гравий, булыжники или коренные породы.
Q6. Как узнать, подходят ли для моего проекта винтовые сваи или винтовые анкеры?
А6. Есть целый ряд факторов, которые следует учитывать, что могут сделать винт отвалов или спиральную Якоря хороший выбор основания или системы поддержки для вашего проекта. Винтовые сваи и спиральные анкеры — отличный выбор для участков, где уровень грунтовых вод высок и земляные работы могут быть проблемой; участки, где мягкие грунты находятся у поверхности и нагрузки должны передаваться на более глубокие несущие пласты; ситуации, которые требуют быстрого реагирования или когда график строительства короткий, в которых может не быть времени ждать, пока бетон застынет; проекты, которые имеют ограниченный доступ или высоту или где соседние конструкции чувствительны к вибрациям или шуму, также являются хорошими кандидатами для рассмотрения использования винтовых свай или спиральных анкеров.
Q7. Как мне узнать, какой винтовой или спиральный анкер использовать для моего проекта ?
А7. Поскольку существует большое разнообразие конфигураций винтовых свай и спиральных анкеров, доступных от многих различных производителей, существует ряд различных возможностей винтовых свай и спиральных анкеров, которые могут быть выбраны для данного проекта. Окончательный выбор должен быть сделан инженером-геотехником, который знаком с этой технологией и примет во внимание ожидаемые расчетные нагрузки вашего проекта, стратиграфию участка и конкретные свойства каждого слоя почвы, которые могут оказать поддержку.
Q8. Сколько будет стоить установка винтовых свай или винтовых анкеров для моего проекта ?
А7. Стоимость зависит от каждого проекта, но стоимость винтовых свай и спиральных анкеров очень конкурентоспособна по сравнению с другими типами фундаментов и анкерных систем. Во многих случаях они могут быть более экономичными, особенно если объединить стоимость фактического фундамента / анкерного элемента и стоимость установки. Поскольку не требуется мобилизация специального оборудования, такого как кран и сваебойный молот, стоимость установки более конкурентоспособна, чем для других типов фундаментов.Кроме того, планирование установки простое, а нарушение работы сайта минимально, поэтому весь график проекта может быть изменен быстро. Анализ затрат для сравнения фундаментов должен производиться в единицах долларов США на тонну грузоподъемности.
Фундамент на стальной винтовой свае — EVstudio
Система глубокого фундамента, которая набирает популярность в районах со сложным грунтом, загрязненным грунтом и из-за скорости строительства, представляет собой стальные винтовые сваи.
На первый взгляд винтовые сваи выглядят как типичные винтовые опоры. Однако есть существенные различия, которые резко меняют емкость. Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.
Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала.Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии. Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте, обеспечивая растягивающие нагрузки.
Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества.Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию. Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.
Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом утилизировать и утилизировать.Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.
Ниже я перечисляю множество ПРОФИ, и на это есть веские причины. Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай.Alpine может разместить от 30 до 50 винтовых свай за один день!
Еще одним большим преимуществом винтовых свай является то, что они могут быть размещены под углом для обеспечения устойчивости и сопротивления растяжению, согласованного с силой натяжения. Примером может служить типичное противоударное крепление к фундаментной стене. Вы можете увидеть изогнутую винтовую сваю выше.
PROS
Быстрая установка
Подходит для проверочных испытаний
Незначительное давление подъема из-за набухающей почвы
Высокая производительность до 500 тысяч фунтов
Высокое сопротивление растяжению
Изготовлен из материала многоразового использования (точка LEED)
CONS
Специализированная система
Крупное оборудование
Проблемы с коррозией
Узнайте больше о различных типах фундаментов.
Предупреждение о недорогих, самоустанавливающихся винтовых сваях — Комиссия по обслуживанию юго-западного Нью-Брансуика
Эта недорогая винтовая свая, продаваемая без рецепта, не подходит для использования на приставных настилах, платформах или лестницах. (Тем не менее, поставляемые подрядчиком сваи в соответствии с Кодексом подходят.)В последнее время мы столкнулись с несколькими проблемами, связанными с домовладельцами и подрядчиками, использующими отпускаемые без рецепта винтовые сваи, которые можно приобрести без рецепта в хозяйственных магазинах. Хотя эти сваи рекламируются как фундаментный винт для настилов, они НЕ подходят для прикрепленных настилов.Во-первых, они позволяют прикрепить только 3,5-дюймовую стойку, которая не соответствует требованиям Кодекса для несения какой-либо нагрузки на палубу. Во-вторых, они не были одобрены Национальным исследовательским советом Канады как соответствующие Кодексу, который наблюдает за испытаниями строительных продуктов.
Если вы используете винтовые сваи, убедитесь, что они соответствуют требованиям для прикрепленных настилов и прошли инженерные испытания, необходимые для их соответствия Кодексу. Да, они могут стоить дороже, но существует множество тестов, чтобы убедиться, что они будут делать то, что, по их словам, они могут сделать.
Как всегда, пожалуйста, свяжитесь с нашим отделом планирования и инспекций (и подайте заявку / получите разрешение) перед началом строительства: вы не хотите восстанавливать неправильно построенную колоду, и мы тоже не хотим, чтобы это произошло.
Мы обслуживаем неинкорпорированные сельские районы Шарлотт и округов Южный Йорк, а также муниципалитеты Сент-Эндрюс, Сент-Джордж, Макадам и Харви. Если вы живете в любом из этих районов,
позвоните нам (466-7369), чтобы убедиться, что у вас есть все необходимые разрешения.Таким образом, наша команда профессионально обученных и сертифицированных строительных инспекторов может гарантировать, что ваши планы соответствуют или превосходят требования Национального строительного кодекса Канады (издание 2010 г.), что, в свою очередь, вселит в вас уверенность в том, что ваш проект будет выполнен правильно с первого раза. .
Опубликовано Автор Верн ФолкнерКатегории Записная книжка инспектора% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток uuid: 07982c5e-57cf-4c90-94f9-1ea73dd33bdcxmp.сделал: 3E02F3DE1220681188C6B43C8E78232Cadobe: DocId: INDD: 21031030-208f-11e0-b96b-9e196ac5e669proof: pdfxmp.iid: 3D02F3DE1220681188C6B43C8E78232Cxmp.did: B5CA17A34420681188C6EDCBD7352BB7adobe: DocId: INDD: 21031030-208f-11e0-b96b-9e196ac5e669default
Что такое спиральная свая?
Винтовые сваи обычно называют спиральными анкерами, винтовыми опорами или винтовой сваей.Спиральные сваи — это форма системы глубокого фундамента, которая использовалась с начала 1900-х годов при сооружении фундаментов на набережной. Они работают, минуя более слабые слои почвы и передавая нагрузки конструкции на компетентные несущие почвы. Спиральные сваи представляют собой экономичное решение для поддержки конструкций в плохих грунтовых условиях и увеличения грузоподъемности существующих конструкций. Спиральные сваи идеальны для проектов, где вызывают беспокойство шум, вибрация, нарушение почвы или доступ к строительной площадке.
Подробнее о винтовых сваях
Установка спиральных свай
Винтовые сваиустанавливаются с приложением крутящего момента для вращения винтовой сваи в земле, аналогично установке самореза по дереву.
Части винтовой сваи
Свинцовая секция
Ведущая секция винтовой сваи относится к первой устанавливаемой винтовой секции сваи. Ведущая секция отвечает за проникновение в почву и передачу нагрузки от центрального стального вала к почве через винтовые опорные пластины (спирали), которые приварены к центральному стальному валу.Спирали сформированы с тщательно контролируемым шагом, что позволяет свае вращаться в грунт
Расширения
Удлинители винтовой сваи состоят из центрального стального вала с муфтой на каждом конце (одна охватываемая, одна охватывающая). Первый удлинитель привинчивается к ведущей секции, а дополнительные удлинители привинчиваются до тех пор, пока винтовая свая не достигнет желаемого крутящего момента и / или глубины.
Прекращения
Концевые заделки соединяют спиральную сваю или спиральный анкер с конструкцией, которую они поддерживают или связывают.В зависимости от приложения существует множество окончаний.
Преимущества винтовых свай
- Быстрая установка
- Подходит для самых разных почвенных условий
- Установлено с широким спектром доступного оборудования
- Сопротивление растягивающим, сжимающим и поперечным (поперечным) нагрузкам
- Не создает отходов для утилизации
- Устраняет необходимость в бетоне
- Отсутствие необходимости в обезвоживании
- Готовность к немедленной загрузке
- Легко испытывается под нагрузкой
- Можно снимать и перемещать
- Без вибрации
- Монтаж с низкой высотой потолка
- Установки с ограниченным доступом
- Установочный момент может помочь проверить мощность
- Круглогодичная установка в любую погоду
- Спиральные основания могут быть сняты и повторно использованы для временного использования
- Могут устанавливаться в ограниченном пространстве с минимальными повреждениями и нарушениями, что делает их идеальными для ремонтных работ
Как собрать собственный винтовой шнек
Самостоятельная или профессиональная установка заборов: вы действительно.
Сделай сам — это не все или ничего Вы можете выбрать уровень своей вовлеченности, исходя из своих сильных и слабых сторон. Готовые наборы для забора своими руками, такие как EZ Fence 2 Go, предоставят вам все необходимое для постройки забора. Эти комплекты предназначены для выполнения работ по ремонту оборудования для ремонта фундаментов, опор с винтовой опорой, свай, анкеров. P ierTech Systems — ведущий производитель аксессуаров для соединения опор винтовых свай и оборудования для ремонта фундаментов. Мы избавляемся от догадок из фундаментальных работ. Наш опыт и знакомство с установкой позволяют нам дать точный ответУстановка опор беседки — копать или не копать? Посмотреть все варианты
Мы собираемся построить эту беседку без рытья опор и заливки цемента.В этом методе будет использоваться система опор, называемая опорным якорем для палубы. Это гибридная спирально-цилиндрическая и поверхностная грузоподъемная пластина.Проектирование винтовых свай. За последние 150 лет винтовые сваи и анкеры использовались в бесчисленных строительных приложениях. В то время винтовые сваи выделялись как одна из самых популярных нитей
Build Your Own 3D Printer Filament Factory.
Создайте свой собственный завод по производству нитей для 3D-принтеров Экструдер для нитей: слишком длинный протектор: Сделайте свою собственную нить для 3D-принтера Дешево и качественно при приличной скорости 150-190 IPM4-5 метров в минуту ОБНОВЛЕНИЕ: Теперь с монтажной схемой Долгое чтение: 3DКак построить настил — Винтовые сваи Virtual Constructor
Палубные винтовые сваи Наше бесплатное онлайн-приложение пересчитывает конструкцию свай внутреннего дворика при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект.Установка винтовых свай для террасы, специально разработанная нашим партнером Pylex, — это более простой способ сделать вашу садовую дрельШнековая сеялка Hole Digger Power Planter
Идеальная отправная точка для домовладельца или ландшафтного дизайнера. Превратите ручную сеялку в землекоп с приводом, что делает посадку легкой задачей. Садовые буровые коронки 3 x 7 дюймов и 2 x 7 дюймов просты в использовании.Работа с спиральными опорами Builder Magazine
В среднем в почве забивка винтовой опоры занимает около 10 минут, после чего она готова к установке.Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я установил — будет поддерживать шнековый полети непрерывный полет по спирали.
Auger Supplies WA — крупнейший поставщик оборудования для непрерывной полировки шнеков в Австралии. Имея на выбор более 80 различных размеров, мы храним тысячи метров спиральных конвейеров стандартного размера из различных материалов, готовых к отправке в тот же день. WeКак легко выкопать колодец, чтобы выжить в своей собственности Sullivan
Ваш шнек должен быть расширяемым, чтобы вырыть колодец достаточно глубоко.Шнек необходимо повернуть по часовой стрелке, чтобы отверстие было правильно расточено. Опустошите шнек в кучу, когда она станет грязной. Если шнек больше не может достигатьОсновы швартовки — Как установить постоянную швартовку
Швартовка во многих случаях является самым безопасным и наиболее экономичным способом оставить лодку в воде независимо от того, выдержала ли она шторм или оставила ее до следующих выходных. Ниже приведены рекомендации по постройке собственного причала. в нем дается краткое описание общепринятых практик, включаяКак змейать сток — Боб Вила
Если он выглядит как змея и движется как змея, вероятно, это змея, верно? Или, возможно, его инструментальный ящик, дополняющий сливной шнек.Этот ручной инструмент, 1/4 дюйма, названный змеей сантехника, как сделать шнек — Practical Machinist
.Если вы хотите сделать свой собственный жесткий шнек, существует компания Replacement FlightingSupply в Aurora NE 888.728.0969, которая производит и продает только полеты. в UPSablelengths. Вы указываете, какой размер центральной трубы вы будете приваривать. Несколько частей10 простых способов сделать диван своими руками, не ломая банк
10 простых способов сделать диван своими руками, не ломая деньги. Поскольку диван является одним из самых важных предметов мебели в любой гостиной или лаунж-зоне, часто даже в фокусе комнаты, мы не осмеливаемся думать о нем как о потенциальном спиральном опоре DIY— Винтовые сваи / Фундаменты опор — Готово .Винтовые опоры
, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешной основой дляBuild Your Own —
Выберите продукт Карта сайта Конфиденциальность и настройки файлов cookie данных Юридические; Настройки файлов cookieКак создать четырехугольную спиральную антенну QFH Загрузить.
Вот руководство, которое мы составили, о том, как построить свою собственную антенну QFH.В видео рассказывалось о программном обеспечении, необходимом для загрузки погоды прямо из прогноза погоды… Получение спутниковых передач — Космические навыки Космические навыки. 21 сентября 2016 г., 21:48, UTCКак построить винтовую лестницу — Extreme How To
Вы можете построить свою собственную винтовую лестницу, применив немного навыков сварки и стали на сумму около 400 долларов США даже при нынешних более высоких ценах на сталь. Я построил 18 винтовых лестниц за последние 15 лет, и все они с деревянными элементами и перилами.Оборудование для установки винтовой сваи / винтовой опоры
Оборудование для установки винтовой сваи и шнековые приводы.Винтовые сваи Шнековые приводыПрокат оборудования и аксессуары — 204-268-5777 Домашняя информация о винтовой свае О нас Оборудование для установки винтовой сваи / винтовой опоры Powered by Создайте свой собственный уникальный веб-сайтМоделирование винтового шнека. — Engineers Edge
Большинство 3D-пакетов содержат аспект листового металла, который очень эффективен и используется большинством производителей. Чтобы ответить на ваш вопрос, когда вы спроектируете все компоненты в своей модели, вы можете самостоятельно сгладить спиральную секцию. Однако вам может потребоваться изготовить 1 или 2Дома / Здания — Techno Metal Post Inc.
Дома и здания в целом должны иметь прочный стабильный и устойчивый фундамент. Дом можно построить прямо на винтовых сваях; сваи также могут быть установлены под фундаментом, чтобы фундамент не растрескался при движении грунта.Как сделать самодельную пеллетную коптильню — Интернет-гриль
Если вы новичок в копчении мяса или опытный профессионал, который хочет решить сложную задачу своими руками, вот как собрать пеллетную коптильню самостоятельно. На самом деле существует несколько способов сделать это, поэтому давайте рассмотрим каждый из них и проведем вас по шагам. плавает или стоит отдельно от дома.Вы просто прикручиваете часть шнека к земле с помощью легкого ручного ударного гаечного ключа и никогда не испытываете никакого толчка.как построить свой винтовой шнек — Grinding Mill China
как сделать шнек — Практичный машинист — Самый большой…. Один мой друг создавал себе… программное обеспечение dos, если вы хотите построить его самостоятельно… «Один из способов сделать сверло… Это спиральный шнек без трубы… Бесплатный онлайн-чат Auger — Википедия theHow To Build Мой собственный винтовой шнек
как построить свой собственный винтовой шнек.как добывают лин, дети — mlsu.org.in как построить деревню чероки в сушильных машинах, как построить собственный винтовой шнек; как починить точильный камень амритавет; как сделать рокербокс для золотых приисков; как построить свой собственный винтовой шнек —Самодельный экструдер нити для 3D-принтера DIY: 12 шагов.
Самодельный экструдер нити для 3D-принтера DIY: это базовое руководство по созданию собственного экструдера для нити за менее 200 долларов. Эта машина создает нить 1,75 мм, но при необходимости ее можно заменить на нить толщиной 3 мм.Пожалуйста, оставляйте комментарии, если у вас есть какие-либо объяснения по спиральным сваямDoItYourself.com
Винтовые сваи — это тип глубоких фундаментов, используемых в зданиях. Этот тип фундамента подходит для участков с ограниченным доступом, где нет вибраций и других шумов. Они довольно просты в установке и могут быть легко удалены при установкеСамодельная туалетная змея Hunker
Если вы хотите сделать свою собственную туалетную змею, у вас есть несколько вариантов. Некоторые сантехники рекомендуют держаться подальше от всего, что специально не сделано для прочистки водопровода, но если вы не хотите платить за дорогую профессиональную змею или шнек, попробуйте сделатьИзготовить винтовой шнек из стального листа.
Изготовить спиральную лопасть шнека из стальной пластины Изготовить винтовую лопасть шнека из стальной плиты 15EAGeotechnical OP28 Сен 09, 05:12. Легко влюбиться в свой собственный дизайн САПР на экране компьютера, но так все сочетается друг с другом.Создайте свою собственную дробильную дробилку — WineMakerMag.com
Они изогнуты под углом 60 градусов, чтобы приспособиться к спиральной природе шнека. Затем просверлили два отверстия в стержне для крепления кронштейнов и два отверстия на каждом конце шнека.Я вставил в них нержавеющие болты и затянул их. При раскручиваниилопастей шнека. Как они производятся? — Доска объявлений Weld Talk
Тщательно оцените и, если необходимо, исследуйте самостоятельно любые предложения или советы, которые вы можете здесь почерпнуть, особенно те из моих сообщений, поскольку у меня, очевидно, нет навыков и опыта, проявленных некоторыми из наиболее прославленных и более успешных членовСамодельный силовой шнек кто-нибудь считал ????? Мичиган.
Сегодня я подумал, что не должно быть так сложно построить собственный силовой шнек из вещей, которые у меня лежат.У меня есть хороший бегущий сорняк, который я выкопал из мусорного ведра, и я могу использовать шнек из моего руководства Mora. К сожалению, мне понадобился журналFARM SHOW Magazine — САМЫЕ ЛУЧШИЕ рассказы о Made-It-Myself.
Если вашему старому шнеку требуется больше времени для перемещения зерна, чем вы думаете, если шнек тонкий и острый или если вы заметили много мелких частиц или трещин, выходящих из него, возможно, потребуется внести некоторые изменения. Вам не нужно заменятьBuild Your Own Automated Pellet Stove
Carl Dobrovolny продает детали для изготовления вашей собственной печи на гранулах или для модернизации существующей печи до полностью автоматической работы.Детали включают таймер цикла / шнек управления шнеком / двигатель в сборе и загрузочный желоб. «Я экспериментировал с пеллетными печами с тех пор, как построил свойLowes Auger. Условия аренды. Стоимость аренды.
Конструкция шнека состоит из вращающейся винтовой лопасти для сверления в древесине и в то же время действует как винтовой конвейер для удаления сверлильного материала. Все эти особенности шнекового инструмента делают его подходящим инструментом для сверления отверстий в древесине и деревянных поверхностях.как сделать развертку марша винтового конвейера.
Это профессиональный способ создания ножа подающего шнека. Худшее предположение из вашей жизни может быть аналитиком величайшей идеи века, никогда не позволять высказываниям оставаться невысказанными и не прислушиваться к ним. Изменено randykimball во вторник, июнг. Как построить спиральную лестницу: 15 шагов с изображениями — wikiHow
Чтобы сделать свою собственную опорную пластину, вырежьте деревянный лист размером 1 ⁄ 2 дюйма 1,3 см на квадрат 12 дюймов 30 см x 12 дюймов 30 см, затем просверлите отверстие 7 ⁄ 16 дюйма 1 Отверстие по 1 см в каждом углу для шурупов по дереву 3 ⁄ 8 дюйма 0,95 см или анкерных болтов для бетона.Шнек формовочный секционный лопаточный. — Практик-машинист
Чтобы сделать шнек, вы должны выбрать правильную скорость подачи для шаговой опоры и нажать на воздушный клапан для «хвостового упора». Выберите руководство по полету и отрегулируйте его по высоте и углу. Наклон направляющей влево и вправо был очень важен для сохранения плоского диаметра шнека.
Если вы ищете ответ на свой вопрос «Как рассчитать плоскую форму винта?» 39; тогда приведенный ниже калькулятор плоского диаметра винта шнека поможет вам найти ответ через плоскую форму лестницы винтового конвейера.Как пробурить собственную водозаборную скважину, используя только трубу из ПВХ
Сделайте наборы таких прорезей для нижних трех футов бурильной трубы.К другому концу трубы ПВХ нужно присоединить два садовых шланга. Требуется два, чтобы в буровую установку попало достаточно воды, чтобы вытеснить обломки, о которых я только что говорил, из. Разбивка шнека — Miller Welding Discussion Forums
. штук в зависимости от вашей умирает, насколько изменится растяжение металла. Иногда я делаю свои собственные перелеты, но время / деньги обычно проще-быстрее-дешевле просто купить секционные перелетыКто-нибудь когда-нибудь строил шнек? — TractorByNet
Вопрос в том, насколько сложно построить шнек.Я видел на свалке модификацию шнека warsan на свалке, построенного путем вырезания отдельных колец из листового металла и разделения их по одному радиусу. Затем его приварили с одного конца и протянули на буровой установке— что отличает шнековое бурение от RAB.
Шнековое бурение выполняется с помощью винтового винта, который вращается в землю; Земля поднимается в скважину лопастью винта. Бурение с полым штопором используется для более мягких грунтов, таких как болота, где отверстие не остается открытым.Helical Pile Deck Foundations Professional Deck Builder
Морозная линия в районе Нью-Джерси, где я строю, составляет 36 дюймов, и мы ходим с каждым каменистым тип почвы известный человеку.До того, как я перешел на винтовые сваи, я изнашивал множество копателей и лопаты для забойки ям и даже купил компактную гусеницу. 3 способа постройки сарая для столбов — wikiHow
. . В зависимости от того, на какой высоте вы хотите построить свою конструкцию, вам нужно будет проделать отверстия глубиной не менее 3–5 футов и 0,9–1,5 м. Многие опытные строители говорят, что на опоре должна быть 1/3 ее Компания Solar Foundations производит наши спиральные сваи непрерывного полета для солнечных батарей с толстостенными конструкционными трубами с последующим горячим цинкованием.Наши специальные винты заземления используются для большинства систем из-за их подъемных и несущих характеристик, простоты и скорости установки, минимального воздействия на строительную площадку и почву и способности проверять несущую способность сваи во время установки. | Преимущества использования спиральных свай непрерывного полета и шурупов SFUSA Solar Быстрая установка
Требования к осмотрам
Минимальное нарушение почвы
Мониторинг установки и надежная индикация емкости
Предпочтительно в экологически чувствительных районах |
