Установка свай своими руками: советы по применению, выбору и монтажу

Содержание

советы по применению, выбору и монтажу

Неприхотливость технологии монтажа металлических свай – именно таковой она кажется на первый взгляд, и конечно, их относительная дешевизна, очень привлекательны для частных застройщиков. А если есть спрос, будет и предложение. Поэтому не удивительно, что на волне популярности на рынок стройматериалов попадают далеко не всегда качественные изделия.

Чтобы избежать неприятных последствий, перед тем, как закрутить винтовые сваи своими руками, необходимо сначала их правильно выбрать, что мы и поможем вам сделать. А так же проясним ещё несколько важных моментов.

Винтовые сваи со сварным наконечникомИсточник kzs.ru

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты.

В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок.

Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.
Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

На заметку! В техусловиях от 2007 г. (5264-006-05773342) минимальный диаметр ствола 159 мм, а толщина стенки 8 мм.

Выдержка из документаИсточник ecodom-kostroma.ru
  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.
Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su
  • Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.
Целесообразность такого решения весьма сомнительнаИсточник www.
hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

  • Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.
Так вырезают лопасти для свайИсточник kzs.ru
  • Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Совет! Попробуйте поцарапать поверхность камнем. И не бойтесь испортить товарный вид изделия, его ведь не в сервант ставить. Чтобы закрутить сваи, к ним нужно приложить и не такие нагрузки, а при прохождении сквозь толщу грунта они подвергаются значительным силам трения. И уж если получилось нарушить покрытие относительно слабым усилием, покупать товар не стоит однозначно.

  • Что ещё требует пристального внимания, так это сварные швы. В хороших сваях их должно быть минимальное количество, так как коррозия шва и окружающего его металла происходит гораздо быстрее, чем у цельной стали. По техусловиям ствол должен изготавливаться из бесшовной стальной трубы, и они могут только стыковаться по длине. Лопасть же должна быть цельнометаллической. Уж если нет возможности проверить качество швов, то проконтролировать их количество вполне можно.
Качество очевидноИсточник bibliostroy.ru
  • Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Способы, приемлемые для самостоятельного монтажа

Коль принято решение по установке дома или другого строения на точечные опоры, имеет смысл разобраться, как вкрутить винтовые сваи самостоятельно, даже если работу будут выполнять наёмные люди. Их ведь как минимум нужно контролировать, а для этого необходимо быть всесторонне подкованным.

Способ 1

Перед тем, как установить первую винтовую сваю, предварительную разметку всех точек опор можно не делать, так как всё равно будут расхождения. Первая и вторая (на противоположном углу) сваи послужат маяками для формирования свайного поля, между которыми можно натягивать причальный шнур:

  • Чтобы вкрутить сваю своими руками, без применения спецтехники, в точке монтажа сначала делают небольшой приямок и подливают туда воды – чтобы грунт размягчился.
Подготовка лунки перед тем, как закрутить сваи своими рукамиИсточник bibliostroy.ru
  • Свая устанавливается в лунку, а в имеющееся вверху её ствола технологическое отверстие вставляется стальной монтажный лом. Сделать это можно и самому, но чтобы закрутить винтовые сваи без специальной машины, вам однозначно потребуется два помощника – один будет придерживать сваю в заданном положении, а ещё два человека – обеспечивать движение по кругу.
Подготовка сваи к завинчиваниюИсточник bibliostroy.ru
  • Вращение будет производиться путём воздействия на трубу, надетую на лом – она послужит рычагом, передающим стволу поворотное усилие. Чем больше рычаг, тем легче будет его крутить. Чтобы проще было вращать, трубы нужно постараться опустить вниз, для чего лом придётся немного согнуть.
Установка рычаговИсточник bibliostroy. ru
  • Держась за трубы, два человека начинают вращение, а тот, кто придерживает ствол, осуществляет контроль вертикальности ствола по уровню. В данном случае для этой цели используется двухсторонний магнитный прибор, прикреплённый прямо к стволу. Но можно обойтись и обычным уровнем, хотя это и не так удобно. Вертикаль выставляется после первичного вбуривания – после того, как свая зацепится за грунт.
Как закручивать и выравнивать сваи винтовые вручную – использование двухстороннего магнитного уровняИсточник bibliostroy.ru
Какой стороной класть рубероид на фундамент + технология гидроизоляции
  • Вращение продолжают до тех пор, пока свая не упрётся в прочный слой грунта. На одном участке эти уровни могут быть разными, и оголовки после установки возвышаются над поверхностью земли на разную высоту.
Как установить винтовые сваи своими руками: завершающий этапИсточник bibliostroy. ru

Если вы монтируете винтовые сваи самостоятельно, будьте готовы к тому, что свая может погрузится глубже того уровня, чем вы планировали. Даже если на соседнем с вами участке сваи погрузились на условную глубину в два метра, это не гарантирует что на вашем участке ситуация повторится.

В таком случае необходимо будет воспользоваться удлинителями для свай, чтобы приварить их к уже погруженным в грунт, а затем завершить монтаж. Если же этого не сделать, сваи не будут зафиксированы и не могут служить надежным фундаментом для строений.

Обратите внимание, что монтаж сваи заканчивается в том случае, когда начинает деформироваться монтажное отверстие — это значит она достигла тугопластичного грунта. Только достигнув этой точки, можно говорить о том, что свая будет надежно зафиксирована в грунте и не будет подвергаться влиянию пучения грунта.

Татьяна Горностаева

проектировщик ООО «КЗС»

Способ 2

Первый способ наиболее прост, но обойтись только им в стеснённых условиях довольно проблематично. Ведь рычаги, вращающие сваю, имеют трёхметровый вылет, и если, к примеру, мешает забор, или стена дома, к которому делается пристройка, один рычаг приходится снимать. Одной трубой крутить сложно, да и свая при этом даёт перекос.

Поэтому расскажем, как закрутить винтовые сваи, используя дополнительное приспособление. Таковым является мобильная электрическая установка, предназначенная для монтажа свай в труднодоступных местах (она показана на фото). Так как ей требуется электричество, которого в условиях строительного участка может и не быть, работу установки обеспечит бензогенератор.

Переносная установка для завинчивания свайИсточник bibliostroy.ru

В её конструкцию входит:

  1. Редуктор с планетарной передачей, обеспечивающей малую скорость ввинчивания.
  2. Корпус с упорной штангой.
  3. Головки разных размеров с четырьмя и шестью гранями.

Установив на сваю оголовок с фланцем, к ней прикрепляют адаптер либо сразу привинчивают редуктор. Сваю выставляют вертикально в подготовленную лунку, прикрепляют штангу и начинают вращение.

Как вкручивать винтовые сваи своими руками с помощью редуктора – сначала ствол вкручивается под угломИсточник bibliostroy.ru

Сначала сваю забуривают под углом 40 градусов, что допускается строительными правилами. Только после того, как она войдёт в плотный слой грунта, её начинают выравнивать по уровню, для чего несколько человек вынуждены прикладывать свой вес с противоположной наклону стороны. После того, как положение сваи удастся откорректировать, у её ствола остаётся один человек, чтобы контролировать уровень.

Даже при механизированном вкручивании одному не справиться, закручивать винтовые сваи должны несколько человекИсточник bibliostroy.ru Даже при механизированном вкручивании одному не справиться, закручивать винтовые сваи должны несколько человекИсточник bibliostroy. ru Контроль уровня сваиИсточник bibliostroy.ru Довинчивание до нужной отметкиИсточник bibliostroy.ru

Примечание! Существуют и другие виды ручного оборудования, например: гидравлический сваекрут. Только стоит оно достаточно дорого, чтобы быть выгодным приобретением для единоразового использования. Гораздо проще тогда нанять бригаду, которая почти за те же деньги всё сделает быстро и качественно.

Предлагаемое к просмотру видео: «Винтовые сваи: как закручивать вручную», поможет лучше сориентироваться в процессе работы, выполняемой тем или иным способом:


Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

Разметка лазерным уровнемИсточник bibliostroy.ru

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваюИсточник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваиИсточник bibliostroy.ru

У каждого строителя имеются свои секреты, но профессионалы обычно осуществляют резку так, как показано на видео:

Бетонирование

После обрезки, перед тем, как приступать к монтажу оголовков, полость свай заполняется бетоном. Хотя, некоторые заказчики сомневаются в целесообразности такого действия, и настаивают на том, чтобы оставить сваи пустыми. Тем не менее, бетонирование винтовых свай является очень важным технологическим этапом:

  • Если диаметр ствола маленький, на отверстие устанавливается воронка, позволяющая не проливать раствор. Уплотняют его в теле сваи импровизированным шомполом – куском арматуры, позволяющим сократить до минимума количество воздушных полостей.
Заливка раствора внутрь сваиИсточник bibliostroy.ru
Строительство фундамента для беседок: от чего зависит выбор, расчет размеров, этапы работ
  • Заполнять сваи можно: крупнозернистым бетоном, раствором без крупного наполнителя и сухой смесью цемента и песка. Последний вариант чаще используют в зимнем строительстве, когда для твердения бетона условия неблагоприятные, а из-за необходимости подогрева возникают дополнительные затраты. Ещё один плюс этого способа заключается в том, что в стволе не образуются пустоты.
Засыпка ЦПСИсточник bibliostroy.ru

Важно! От варианта заполнения полости свай зависит и способ монтажа оголовка. При «мокрой» заливке оголовок нельзя приваривать по всему периметру. Он просто прихватывается короткими швами, длина которых не превышает 1,5 см. Полностью он приваривается только при заполнении сухой ЦП смесью.

Не заполнять сваи совсем допускается только в том случае, если толщина стенок превышает 6 мм, а оголовок как следует проварен.

Желающим познакомиться с процессом заливки свай, предлагаем посмотреть этот ролик:

Устройство оголовков и обвязки

Оголовком называют торцевую часть сваи, закрываемую, как правило, насадным кольцом с прямоугольной или круглой пластиной. Именно к ней и будет привариваться швеллер, если требуется сделать основание под кладку, или вертикальные стержни арматуры, если дом каркасный и к сваям будет крепиться горизонтальная обвязка из бруса:

  • Размер оголовков подбирается в зависимости от диаметра ствола сваи, он должен быть немного больше, чтобы свободно надеваться на обрез ствола. Их изготавливают из стали, усиленной четырьмя косынками и покрытой антикоррозионным грунтом.
ОголовокИсточник bibliostroy.ru Установка металлического ростверкаИсточник bibliostroy.ru Приваренные к оголовкам арматурные стержни под брусовую обвязкуИсточник bibliostroy. ru
  • Выбор типа оголовка, да и его наличие в целом, осуществляется в зависимости от конструктива стен. Без оголовков устраивают основание только под кладку. При этом сваи с двух сторон обвязывают по верхнему периметру швеллером и укладывают на него бетонные балки, либо заливают ростверк по опалубке, замоноличивая в него концы свай. Оба эти варианта показаны на картинке снизу.
Варианты устройства винтового фундамента без использования оголовковИсточник sibsvai.ru
  • Для возведения каркасного или брусового дома, наличие оголовков обязательно. Они бывают приваренные и съёмные, второй вариант нередко используется при ручном монтаже свай. В любом случае, положение оголовков проверяется по уровню, и если есть отклонения от горизонтали, принимаются меры по устранению перекоса.
  • Перед приваркой, по краю ствола сваи и кромке оголовка снимается до металла слой краски и производится зачистка болгаркой. После сваривания швы зачищают от шлака, и, не давая металлу остыть, наносят защитное покрытие.
  • Если высота цокольной части винтового фундамента превышает 60 см, либо свайное поле располагается на пересечённой местности и сваи выступают из грунта на разную высоту, для их усиления предусматривается ещё и нижняя обвязка. Этот вариант представлен на фото снизу.
Винтовой фундамент с нижней обвязкойИсточник fazenda.guru

О необходимости обвязки свай очень доходчиво рассказывается здесь:


Строительство фундамента для террасы или веранды. Виды, материалы и технологии

Заключение

Как видите, в устройстве фундамента из винтовых свай есть немало вопросов, требующих профессионального решения. Например – расчёт отметки, на которую нужно заглублять сваи. При строительстве без проекта частные строители определяют длину свай приблизительно, по соображениям «пусть лучше будет больше, чем не хватит». Приглашённые на объект монтажники, перед которыми, опять же, нет никакой проектной документации, забуривают то, что им предоставили – остальное их не волнует.

Клиент при этом даже не знает, что глубина заложения свай определяется не только структурой грунта на участке, но и приложенным к ним крутящим усилием. В конечном итоге ошибки, вызванные банальным непониманием ситуации, напрямую влияют на несущую способность фундамента в целом.

Дополнительно

Выставка Домов «Малоэтажная Страна» выражает искреннюю благодарность специалистам завода «КЗС» за помощь в создании материала.

Завод «КЗС» (Королевский завод свай) – эксперт по свайным фундаментам.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

сайт: kzs. ru
email: [email protected]
тел.: 8-800-222-76-17

Ещё немного внимания!

Напишите в комментариях, как думаете – винтовые сваи действительно стоит закручивать самостоятельно, или всё же лучше обратиться у профессионалам?

Как установить винтовые сваи своими руками (видео)

Видео о том, как монтировать винтовые сваи своими руками, можно найти в интернете. Ролики на строительных сайтах помогают понять технологию новичкам и ориентируют в пошаговых действиях. Однако по видео нельзя полностью усвоить детали установки. Чтобы сделать прочный фундамент, необходима инструкция. Начинать нужно с изучения выбора  свай и последовательности  монтажа винтовых фундаментов.

Как выбрать винтовые сваи?

Перед покупкой нужно знать параметры и конструкцию. Винтовые сваи состоят из трех основных частей. Это: винт, стальной ствол и оголовок, изготовленные по государственному стандарту. Не все производители работают по ГОСТу, и на рынке много металлических опор низкого качества. Новички в строительстве, которые никогда не имели дела со сваями, могут запросто их купить. Если они дешевые, то недостатки у них точно есть. Мастера определяют их визуально.

Некачественные сваи изготовлены из тонкого металла. Они непрочные и имеют дефекты лопастей винта. Это одна из проблемных зон, на которую новички почти не смотрят. Для начинающих строителей все сваи выглядят одинаково. Дешевые стальные опоры приобретают для легких конструкций: ангаров, заборов, беседок без возможности демонтажа и установки в другом месте. Такие сооружения не слишком тяжелые, и тонкие сваи их удерживают. Если проблема в винте, можно ожидать разрушение фундамента. Нормальные винтовые сваи можно демонтировать несколько раз и использовать заново.

Где найти видео и как получить опыт монтажа свай?

Новички спрашивают, что лучше  поможет освоить технологию установки винтовых свай: видео или опыт? Ценные знания получают во время процесса и просмотре. Поэтому в интернете востребованы записи с пошаговым вкручиванием  винтовых  стрежней. Выбирая ролик о том, как устанавливать свайные фундаменты, не нужно ориентироваться на опыт компаний, поскольку они используют спецтехнику. Надо найти видео на тщательно выбранном ресурсе, где работу выполняют вручную мастера. На видеохостингах такие ролики есть. Некоторое строительные порталы подбирают специально с пошаговыми этапами и развернутыми комментариями.

Чтобы получить практику в установке свай, записей с мастер-классами недостаточно. Только на реальном опыте новичок сможет узнать о тонкостях ввинчивания опор. Проделать такую работу несложно. Не надо сразу браться за строительство дома. Для начала подойдет монтаж свайного фундамента под пристройку или подсобку. При завинчивании опор новичок получает нужный опыт, а мастера есть возможность проанализировать свои ошибки.

Установка фундамента своими руками

Завинчивание стержневых опор проводят ниже уровня промерзания почвы. В среднем глубина замерзания грунта в России составляет 1,3-1,6 метра. Ее помогают установить геодезические исследования участка. Конструкции выбирают с учетом холодной зоны. В расчет идут: длина , диаметр изделий, несущая способность, толщина стенок. Одна свая выдерживает от 7 тонн нагрузки. Этапы монтажа:

  1. Опоры обработают защитным раствором от коррозии. Иначе металл быстро разрушится в почве под воздействием влаги и кислот.
  2. После ввинчивания концы выравнивают. После подрезки на поверхности остается примерно 50 см стального ствола.
  3. К этому остатку привариваются оголовок.
  4. Заливку свай бетоном выполняют для укрепления опор изнутри. Сваи, внутри которых бетон, почти вечны. Они могут служить полтора века.
  5. Ростверк фундамента делают из дерева или металла. Стальная обвязка из швеллера более прочная. Для этого пластины и уголки приваривают к оголовкам или укладывают брус.

Винтовые сваи своими руками: видео об ошибках

В записи можно посмотреть моменты, где при установке допускаются погрешности. Ошибки при установке свай бывают разными. Такие оплошности допускают новички и неопытные мастера.

Существует целый список, которые часто приводят к уменьшению прочности фундамента. Одна из таких — установка сваи под углом к поверхности. Это происходит, когда мастер во время вкручивания опоры обнаруживает, что винт наткнулся на препятствие и дальше не идет. Не нужно ставить опору под наклоном, лучше выбрать другое место.

Часто при монтаже не делают заливку полости свай бетоном. Некоторые мастера заполнят трубу частично. Не стоит совершать такую ошибку, поскольку  раствор нужен для стабильности и антикоррозийной защиты полости. Из-за его отсутствия она потеряет прочность, что ставит под угрозу всю постройку.

Ошибкой считают установку сваи в предварительно проделанное отверстие в земле. Особенность технологии состоит в том, что винт и лопасти утрамбовывают в грунт при вкручивании в землю. Если углубление уже готово, плотно спрессовать грунт вокруг ствола невозможно, и у сваи элементарно отсутствует стабильность. По этой причине ее не следует вывинчивать, чтобы отрегулировать высоту. Это приводит к разрыхлению грунта и проседанию. Земля под ней не выдерживает тяжесть строения. Не нужно забывать срезать технологические отверстия свай. Если длины не хватает, ее можно нарастить, сварочный шов и приваренный оголовок окрасить.

Рекомендуем посетить другие разделы сайта:

Вернуться на главную страницу.

​Монтаж винтовых свай своими руками – самые распространенные ошибки

Винтовые сваи стали за последние годы одним из популярных видов фундамента. На волне повышенного спроса в нашей стране появилось огромное количество заводов-производителей винтовых свай.

Многие трудоспособные граждане уверены, что сами способны провести грамотный монтаж такого вида фундамента без помощи специалистов. По их мнению, это обойдется намного дешевле, ведь достаточно будет просто приобрести нужное количество свай и вкрутить их в землю.

Установка винтовых свай своими руками

На первоначальном этапе устройства фундамента надо рассчитать, сколько понадобится свай и какого диаметра. Каждый производитель указывает максимальную нагрузку на одну сваю, поэтому достаточно будет прикинуть вес будущей постройки вместе с отделочными материалами. А затем разделить ее на тот вес, который способна выдержать одна свая.

Располагаться опоры должны под каждым углом строения и под всеми несущими стенами, а расстояние между ними не может быть больше 3 метров. Закупив необходимое количество свай, можно приступать к работам по их монтажу. Сначала делается разметка участка, на месте их установки вбиваются колышки и с помощью шнурки проверяется соответствие размеров и равенство диагоналей.

Затем производится вкручивание винтовых свай.

Для этого понадобятся:

  • толстый металлический стержень или лом диаметром 30 мм;
  • две металлические трубы длиной 2,55 метра;
  • магнитный уровень.

Вкручивание следует осуществлять следующим образом:

  1. В специальное отверстие в верхней части сваи вставить лом.
  2. Лом удлинить с каждой стороны металлическими трубами.

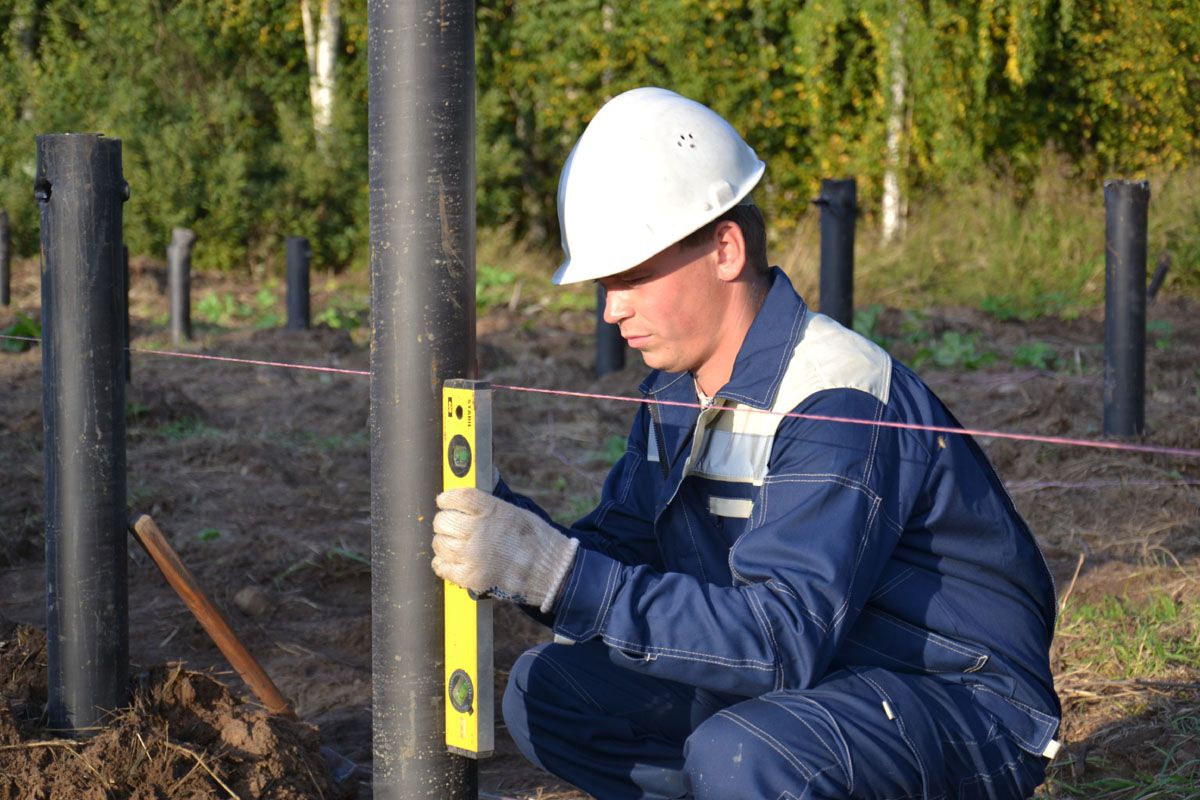

  3. Установить сваю строго вертикально и начать вкручивание, используя трубы с двух сторон.
  4. После каждого оборота проверять вертикальность установки сваи.

Для успешного монтажа оптимально будет участие в процессе трех человек, двое из которых будут крутить, а третий постоянно контролировать вертикальность установки сваи.

После окончания вкручивания на необходимую глубину всех свай, верхнюю часть их срезать с помощью болгарки так, чтобы они в результате составляли горизонтальную единую плоскость. Затем забетонировать внутреннюю полую часть сваи смесью песка с цементом. На заключительном этапе на верхнюю часть сваи приваривается оголовок, на который впоследствии крепится обвязка из швеллера или укладывается брус.

Монтаж винтовых свай своими руками — возможные ошибки и сложности

При всей простоте конструкции установка свайного фундамента требует соблюдения нескольких важных нюансов, пренебрежение которыми может привести к совершению серьезных ошибок и последующей деформации здания.

  • Следует провести предварительные геологические исследования грунта. Из-за пренебрежения этим этапом может оказаться, что на пути сваи встанет непроходимое препятствие, и закручивание нельзя будет произвести на нужную глубину. В результате свая не будет обладать достаточной прочностью.
  • Нередко при самостоятельной установке нарушается строгая вертикальность монтажа опоры, которая натыкаясь на камень или твердую породу, уходит в сторону.
  • С целью облегчения закручивания сваи некоторые неопытные монтажники выкапывают предварительно ямы глубиной до 1,1 метра. В этом случае не происходит необходимое уплотнение грунта в процессе закручивания и свая может впоследствии перекоситься, что приведет к разрушению фундамента.
  • Зачастую заметив, что свая пошла не по уровню, многие производят обратный процесс раскручивания, с целью выравнивания опоры. Но это приводит только к недопустимому разрыхлению грунта и непрочной установке сваи.
  • Приобретение свай у сомнительных производителей также является распространенной ошибкой тех, кто желает сэкономить на фундаменте. На самом деле более дешевые сваи производятся из некачественного металла и в процессе установки они необратимо деформируются.

Фундамент из винтовых свай может прослужить долго, но при условии грамотного проведения монтажа и использования качественных материалов. Поэтому стоит доверить это ответственное дело специалистам с проверенной репутацией. Тогда за судьбу своего дома и надежность его фундамента можно будет не переживать.

установка и изготовление, размеры, особенности конструкции

Свайно-винтовой фундамент относится к разряду сооружений, которые можно возводить в любое время года, при этом считается отличным вариантом для постройки зданий на проблемных участках.

К достоинствам такой конструкции стоит отнести и то, что вполне возможна установка винтовых свай своими руками без привлечения спецтехники.

Преимущества свайно-винтовой конструкции фундамента

Данная технология достаточно часто применяется по целому ряду причин, которые обеспечивают ее преимущества над традиционными железобетонными ленточными или простыми свайными фундаментами

Преимущества фундамента на винтовых сваях:

  • Стоимость конструкции на 30-40% меньше.
  • Отказ от выполнения земляных работ, которые по праву считаются одним из самых трудоемких этапов в частном строительстве.
  • Существенное сокращение времени возведения фундамента. Под средний по размерам частный дом конструкция монтируется за 2-3 дня.

Устройство винтовой сваи

Что же представляет собой этот составляющий элемент фундамента? Конструкция винтовых свай достаточно проста:

  • Тело изделия изготовлено из стальной толстостенной одношовной трубы. Считается, что толщина стенки не должна быть меньше, чем 3,5 мм, это придаст свае требуемую мощность.
  • Нижняя часть трубы должна быть завальцована и иметь заостренную форму, это упростит вхождение сваи в слой грунта. При этом длина острия должна обеспечить устойчивость элемента в начале завинчивания, именно на этом этапе чаще всего случается отклонение от вертикального направления.
  • Основной рабочий узел сваи — лопасти, форма которых и угол наклона определяет усилие закручивания.
  • Для повышения устойчивости к воздействию грунтовых вод, винтовая свая должна быть в обязательном порядке подвергнута антикоррозийной обработке. Для этого чаще всего применяют специальные полимерные покрытия, покраску, реже используется метод цинкования, он повышает стоимость изделия.

Достаточно часто можно слышать вопрос о том, возможно ли изготовление винтовых свай своими руками. На этом моменте стоит остановиться более подробно.

Самостоятельное изготовление свай

В принципе, любую конструкцию можно воссоздать самостоятельно, что касается винтовых свай, то технология их изготовления в домашних условиях следующая:

  • В первую очереди необходимо заготовить отдельные составляющие — труба подходящего диаметра, винтовую часть, шаг которой должен составлять около 50 мм, наконечник (не менее 150 мм).
  • Все комплектующие стыкуются между собой при помощи сварки, при этом стоит обращать внимание на качество шва, в противном случае возможно разрушение конструкции при монтаже.

На первый взгляд все достаточно просто, но при этом стоит помнить о следующих фактах:

  • Самостоятельное изготовление возможно для свай небольшого диаметра, подобрать комплектующие и обеспечить качество их соединения для более массивных вариантов практически невозможно.
  • Большую роль играет правильный выбор диаметра и шага лопастей, угла их наклона к плоскости. Любая ошибка приведет к увеличению усилия закручивания, а в некоторых случаях и к невозможности монтажа. Подобрать эти параметры опытным путем очень сложно.
  • Самостоятельное изготовление свай займет значительный период времени, при этом оно потребует приложения многих усилий, и не только физических. Поиск комплектующих с подходящими параметрами достаточно проблематичен.

Исходя из этого, винтовая свая своими руками теоретически возможна, но экономическая целесообразность выполнения этой работы практически нулевая.

При этом стоит учитывать и то, что серьезный производитель винтовых свай окажет услуги по разработке проекта фундамента, осуществит подбор элементов с требуемыми технологическими параметрами, предоставит схему размещения несущих элементов.

Подбор длины и диаметра свай

Эти размеры относятся к основным техническим параметрам сваи. Длина выбирается исходя из качества грунта, она должна обеспечить погружение опоры до уровня устойчивой почвы, которая будет способна воспринимать возникающие нагрузки.

Выбор диаметра основывается на величине усилий, создаваемых зданием. При этом в учет необходимо принимать все виды нагрузок — вес конструкций, воздействие массы снега и силы ветра.

В строительстве в основном используют следующую классификацию, определяющую размеры винтовых свай в зависимости от типа сооружения:

  • 55 мм — легкие ограды с применением сетки-рабицы.
  • 76 мм — ограждения из шифера, металлического профнастила.
  • 89 мм — массивные заборы из кирпича, легких блоков, а так же при строительстве небольших открытых сооружений (террасы, беседки).
  • 108 мм — каркасно-щитовые и рубленые постройки, ангары и другие сооружения, в которых применяются легкие металлические конструкции.
  • 133 мм — для домов с более массивными стеновыми конструкциями (кирпич, блоки, камень).
  • Большие винтовые сваи используются для строительства серьезных сооружений, в частном домостроении такие элементы практически не применяются, так как их монтаж требует применения специальной техники.

Следует помнить о том, что все эти данные считаются ориентировочными. Все строительные работы следует выполнять на основании специально разработанных проектных решений, в которых будут учтены все особенности здания, грунта и рельефа.

Монтаж винтовых свай своими руками

В первую очередь необходимо сделать разметку участка в соответствии со схемой размещения свай.

После этого можно приступать непосредственно к монтажу:

  • Свая устанавливается в требуемую точку. Необходимо наживить ее, погрузив в грунт на глубину наконечника (обычно это делается ударами подходящим инструментом). В первоначальный момент завинчивания необходимо убедится в вертикальности сваи, малейший перекос на этом этапе приведет к уходу элемента с требуемой линии. Выкручивать сваи и монтировать ее на то же место не допускается.
  • В верхней части сваи имеется специальное отверстие или проушины, в которые вставляется подходящий рычаг. На первоначальном этапе, пока усилия незначительные, можно воспользоваться простым ломом.
  • Работы должны выполнять несколько человек — одни удерживают сваю, задавая ей направление, другие осуществляют вращение.
  • Через каждые 2-3 витка необходимо контролировать вертикальность. В процессе углубления придется применить более длинный рычаг, это связанно с возрастанием усилий.
  • После монтажа всех свай они подрезаются по одному уровню и соединяются ростверком.

При определенных навыках осуществить монтаж всего фундамента можно за 2-3 дня, если опыт отсутствует, лучше доверить дело специализированной бригаде.

Винтовые сваи своими руками – Чертежи

Самостоятельное изготовление винтовых свай — дело серьёзное и мы взяли на себя непростую задачу по описанию технологии этого процесса. Подробные чертежи и фото этапов работы прилагаются, так как без этого освоить технологию будет невозможно. Кроме того, в конце второго раздела вы сможете посмотреть видео-инструкцию от специалиста с подробными разъяснениями всех нюансов методики.

Большинство специалистов-строителей не рекомендуют изготавливать винтовые сваи самостоятельно, подчеркивая сложность процесса и большую ответственность. Но, несмотря на это можно уверенно утверждать, что познакомившись с технологией изготовления и имея под рукой чертежи винтовых свай, своими руками изготовить данные изделия вполне реально.

Конструкция винтовой сваи

Винтовая свая по своему виду напоминает корабельный гребной винт. Она представляет собой пустотелую стальную трубу, которая с одной стороны оснащена острым наконечником, снабженным режущей спиралевидной лопастью.

На представленном выше чертеже указаны составляющие компоненты винтовой сваи:

  1. Ствол, который изготавливается из трубы, с толщиной стенки не менее 3,5 мм.
  2. Башмак, то есть непосредственно нижняя часть трубы.
  3. Наконечник.
  4. Винтовая лопасть, форма которой и угол наклона определяют усилие закручивания в грунт.

Благодаря спиралевидной лопасти свая вкручивается в землю на требуемую глубину. С другой стороны при прекращении вкручивания лопасть будет препятствовать выталкиванию наружу сваи и надежной ее фиксации в грунте. Такая конструкция винтовых свай при обустройстве фундамента позволяет обходиться без применения грузоподъемных механизмов.

К содержанию ↑

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

  • Трубы с требуемым диаметром.
  • Винтовую часть, с шагом около 5 см.
  • Наконечник, длиной не меньше 15 см.
  • Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

  • 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
  • 76 мм – для монтажа ограждения из металлического профнастила или шифера.
  • 89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

  • Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
  • Выполняется сварка их в конус.
  • Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки. Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже.

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

К содержанию ↑

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

К содержанию ↑

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

  • Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
  • Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
  • Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

  • Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
  • Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
  • Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Читайте также:

спиральных свай | сделай сам.ком

Спиральные сваи — это тип глубокого фундамента, используемый в зданиях. Этот тип фундамента подходит для участков с ограниченным доступом, свободных от вибраций и других шумов. Они довольно просты в установке и могут быть легко удалены, если установка упирается в слой породы и ее необходимо переместить. Эти типы глубокого фундамента редко используются с большими нагрузками, поскольку они гораздо больше подходят для приложений с меньшей мощностью, таких как ветряные турбины, опоры инженерных сетей и телекоммуникационные башни.

Закладка фундамента

Спиральные сваи ввинчиваются в различные слои земли, пока не упираются в коренную породу. Через какой слой проходит пирс, измеряется крутящим моментом, поскольку разные материалы будут создавать разное трение. По мере того, как пирс ввинчивается в землю, добавляются различные секции. Нет необходимости в очистке, и пока все идет по плану, установить этот тип фундамента довольно просто и легко. Возможна установка нескольких свай за считанные часы.Если требуется предварительное бурение в скале, установка свай может занять несколько дней. Думайте об этих сваях как о больших земляных винтах. Они сделаны из стали и будут ввинчиваться в землю, пока не станут устойчивыми.

Преимущества

Одним из основных преимуществ этого типа фундамента, помимо простоты установки, является то, что эти сваи выдерживают все виды восходящей силы. Любая сила, действующая на сваи, даже трение, пренебрежимо мала по сравнению с силой торцевой нагрузки.Это здание или оборудование. Многие другие типы поддержки потребуют модификации и другого заполнения, чтобы противодействовать этим направленным вверх силам. Еще одним преимуществом является то, что эти сваи могут быть легко удалены в случае удара по скальному слою. Затем они могут отодвинуть точку сверления на несколько футов. Оборудование, необходимое для установки, также невелико, так как можно использовать погрузчик с бортовым поворотом и мини-экскаватор. Поэтому эти сваи можно устанавливать в местах с ограниченным доступом и пространством. Также возможно использовать их вблизи уступов и на очень крутых участках.

Проблемы

Одна из основных проблем с этими сваями заключается в том, что разные производители создают сваи с разной жесткостью. Это приводит к тому, что суставы ослабевают под действием сил сжатия. Эти суставы могут сгибаться. Для начала лучше использовать как можно более жесткие сваи. Есть валы и другие соединения, которые можно использовать для усиления соединений, но это потребует времени и денег.

Использование этой системы

Чтобы использовать винтовые сваи, должен прийти профессиональный инженер и утвердить планы.Инженер сообщит вам, сколько необходимо свай и где они должны располагаться. Обычно для определения этого необходим тест почвы. Нагрузка, которая может поддерживаться, будет зависеть от крутящего момента. Наиболее распространенные методы измеряют крутящий момент путем измерения гидравлического давления. Инженера также удобно иметь под рукой на случай, если что-то случится. Если пирс необходимо переместить, инженер сможет определить лучшее новое место для пирса.

Забивка свай, часть I: Введение в молоты и методы

Посмотреть полную статью можно здесь.

Забивка свай — это процесс установки сваи — раскосной структурной колонны — в землю без предварительной выемки грунта. Эти сваи забивают, толкают или иным образом устанавливают в землю. Как метод строительства забивка свай существовала еще до того, как человечество стало грамотным. По сути, забивные сваи — самый старый тип фундамента глубокого заложения.

Забивные сваи позволяют размещать конструкцию в месте, которое в противном случае было бы непригодным с учетом подземных условий.Это делает эту технику невероятно полезной и по сей день. Несмотря на то, что метод забивки свай претерпел значительные изменения, для установки сваи в землю по-прежнему используется одна и та же базовая техника.

История забивания свай: от римского мира до наших дней

Забивка свай существует уже тысячи лет. С самого начала человеческой истории забивные сваи использовались для возведения укрытия над водой или землей. Используя таким образом забивные сваи, древние люди также могли защитить себя и свою пищу от животных и других людей.

В римском мире забивные сваи обычно использовались для обеспечения стабильного фундамента в различных грунтах вокруг Средиземного моря. Римляне — искусные планировщики инфраструктуры — также использовали забивные сваи для поддержки военных и гражданских работ. Фактически, один из старейших мостов в Риме был назван «Pons Sublicius», что означает «мост из свай». В конце Римской республики один из самых амбициозных и сложных мостов был построен армией Юлия Цезаря, когда они пересекали реку Рейн. Этот мост поддерживался серией свай и был разработан не только для того, чтобы быть устойчивым, но и для того, чтобы выдерживать атаки противоборствующих армий.

В римскую эпоху сваи делались из дерева. Эти сваи забивали отбойными молотами, которые поддерживались небольшими деревянными установками. Деревянные сваи продолжали использоваться до конца девятнадцатого века.

В этот же период китайские и другие азиатские строители использовали инновационный метод забивки свай. Каменный блок поднимали с помощью веревок, которые, как научили люди, натягивали и располагали в виде звезды вокруг оголовка сваи.По мере того как веревки тянулись и растягивались, каменный блок подбрасывался вверх, а затем направлялся вниз, чтобы нанести удар по оголовку сваи.

В Венеции, городе, построенном в болотистой дельте реки По, ранние итальянцы использовали деревянные сваи для поддержки зданий. Эти сваи были забиты через мягкую грязь болота на слой валунов ниже. Эти забивные сваи исключительно хорошо сохранились; в 1902 году, когда упала колокольня собора Святого Марка, деревянные сваи были в таком хорошем состоянии, что их использовали для поддержки реконструированной башни. Колокольня и ее опорные плиты были построены в 900 г. н.э.

г.

В девятнадцатом веке ряд достижений позволил более широко использовать забивные сваи. Во-первых, пар заменил человеческую силу, чтобы вращать лебедки, которые забивали сваи. Разработка парового молота, использование бетонных свай и создание первой формулы динамического забивания свай позволили еще более эффективно устанавливать сваи.


В 1845 году шотландский изобретатель Джеймс Нейсмит разработал паровой молот, который использовался для забивания свай на Королевских верфях в Девонпорте, Англия.Это открытие стало возможным благодаря широкому использованию энергии пара, которая применялась как в Великобритании, так и в России для паровых машин. Паровой молот Нейсмита изначально был разработан для использования в качестве кузнечного молота для производства стали. Его использование в качестве сваебойного механизма позволяло забивать сваи со скоростью одна за четыре с половиной минуты. В то время при забивании свай с помощью человека можно было установить только одну сваю более чем за двенадцать часов.

Паровые молоты стали использоваться в США после 1875 года.В 1887 году компания Vulcan Iron Works разработала первый молот «№1». Этот молот и последующие стали самыми популярными типами паровых молотов в Соединенных Штатах. В Европе паровые молоты производились такими компаниями, как BSP, Menck + Hambrock и Nilens.

Эти ранние паровые молоты полагались исключительно на падение поршня в качестве энергии, используемой для забивания сваи. В двадцатом веке были разработаны паровые молоты с направленным вниз усилием. В этих молотах использовался пар (а позже и сжатый воздух) для ускорения ползуна вниз с большей силой, чем могла бы обеспечить только сила тяжести.Было два типа таких молотков. Составные молоты использовали воздух или пар при ходе вниз, а молоты двойного или дифференциального действия использовали воздух или пар при полном давлении для ускорения ползуна вниз.

Хотя сваи таймера чрезвычайно прочны при надлежащих условиях, они подвержены разрушению. Кроме того, деревянные сваи ограничены по размеру и длине, поскольку они могут быть только такими же длинными или широкими, как деревья, из которых они были вырезаны. В конце 1800-х годов французский инженер представил в Европе бетонные сваи.Вскоре после этого американец А.А. Рэймонд впервые использовал бетонные сваи в Соединенных Штатах при строительстве фундамента здания в Чикаго. Раймонд основал компанию Raymond Concrete Pile Company, которая стала одним из крупнейших и наиболее успешных предприятий по забивке свай в мире.

В то время как деревянные сваи обычно забивались до допустимой нагрузки менее 50 тысяч фунтов, бетонные сваи могли забиваться до 60 тысяч фунтов или более. В результате при той же нагрузке при использовании бетонных свай можно было использовать меньшее количество свай и меньшие фундаменты (по сравнению с деревянными сваями).Поскольку производство бетона стало более совершенным, использование бетонных свай стало более распространенным.

На рубеже двадцатого века также начали использовать стальные сваи. В то время использовались два типа стальных свай: двутавровые и трубчатые. Двутавровые сваи использовались как способ решения проблем, возникающих при использовании двутавровых свай. Когда двутавровые сваи забивали в плотный песок и гравий для опор и устоев мостов, часто происходило подмывание. Двутавровые сваи выдерживали жесткую забивку, что позволяло забивать их достаточно глубоко, чтобы противостоять размыву.

Трубы

использовались в качестве свай двумя разными способами. Трубы с открытыми или закрытыми концами использовались без заливки бетоном в тех случаях, когда сваи должны выдерживать боковые или морские растягивающие нагрузки, например, на морских нефтяных платформах. Бетонные заливные трубы использовались в других целях и приводились в движение оправками. Стальные трубы, заполненные бетоном, могут включать кессоны, сваи-баллоны, однотрубные сваи и сваи-оболочки.

В дополнение к усовершенствованию самих свай, эволюционировали и буровые установки, которые их забивали. Скидочные буровые установки чаще всего использовались до разработки крановых буровых установок. С появлением мобильных кранов использование блочных установок прекратилось.

Модель CZM EK250, оснащенная гидромолотами, более эффективная, чем традиционная установка на кране, является одной из самых инновационных и передовых единиц фундаментного оборудования на рынке.

Динамика свай

Хотя забивка свай может показаться простым процессом — забивание сваи в землю с применением силы — для успешной забивки свай на самом деле требуется знание нескольких типов техники.Это включает в себя понимание того, как свая будет взаимодействовать с грунтом (геотехническая инженерия), динамики движущихся тел (инженерная механика) и напряжений во время забивки и после установки (строительная инженерия). Лучше всего это можно продемонстрировать, исследуя динамику сваи.

Динамическая формула была первой попыткой создать уравнение, которое моделировало бы динамику забивки свай и делало его полезным для подрядчиков. Динамическая формула использовала ньютоновскую механику удара как способ моделирования движения сваи.Полученную формулу затем можно было бы применить к текущей работе. Наиболее популярной динамической формулой является формула Engineering News.

Хотя динамическая формула широко использовалась в прошлом, когда в строительных проектах стали использовать бетонные и стальные трубы, она утратила свою полезность. Динамическая формула не учитывает систему забивки и грунт, взаимодействующий со сваей. Кроме того, он моделирует сваю как одну жесткую массу. В результате использование динамической формулы с бетонными сваями привело к растрескиванию при растяжении.

Волновое уравнение — или теория волн напряжений — решает многие из этих вопросов. Австралиец Дэвид Виктор Айзекс изучил использование динамической формулы с бетонными сваями и разработал математическую модель, которая учитывала последовательное распространение и отражение волн. При этом он мог учитывать напряжения и смещения сваи при ее забивании. Эта формула также учитывает такие факторы, как растягивающие напряжения в бетонных сваях, влияние веса ползуна, а также влияние жесткости подушки молота и веса приводной крышки.

Британский совет по исследованиям в области строительства дополнил работу Айзекса, заказав исследование волн напряжения в сваях. Исследование привело к разработке серии диаграмм, которые затем можно было использовать для оценки напряжений и сопротивления бетонных свай. В исследовании также рассматривался ряд технических вопросов, которые интересуют и по сей день, таких как контрольно-измерительные приборы и сбор данных о напряжениях и усилиях в сваях, влияние подушки молота на генерацию и действие волны напряжения сваи, взаимосвязь веса тарана к весу сваи и поперечному сечению, а также испытания падающей башни на материале подушки для определения жесткости подушки.

После Второй мировой войны инженер-механик Э.А.Л. Смит из компании Raymond Concrete Pile Company разработал численный метод для моделирования волн напряжения в сваях и поведения свай. Техника Смита состояла из пяти основных элементов:

  1. Разделение сваи на ряд пружин и масс;
  2. Интегрирование модели с использованием метода конечных разностей первого порядка;
  3. Моделирование молота и подушки сваи методом статического гистерезиса;
  4. Моделирование грунта как комбинации демпферов, зависящих от скорости, и демпферов, зависящих от смещения; и
  5. Моделирование нелинейности грунта.

Модель грунта, предложенная Смитом, до сих пор является стандартной во многих волновых уравнениях, используемых сегодня, включая программу Техасского транспортного института, которая была разработана с использованием модели Смита. В 1960-х программа WEAP добавила еще один элемент: сложность сгорания дизель-молотов.

Помимо динамической формулы, методы полевого мониторинга также могут использоваться для понимания динамики сваи. Принципы геотехнической инженерии, которые учитывают неопределенность, создаваемую использованием почвы и горных пород, усовершенствовали формулы, используемые для забивки свай. Первоначально количество ударов молота на фут использовалось как способ определения мощности сваи. Позже теория волны напряжения использовалась для сравнения силы и скорости сваи в данный момент времени. С помощью этого метода удалось разделить статическую и динамическую составляющие сопротивления грунта. Компьютерная модель, программа анализа волн сваи Case (или CAPWAP), позволила дополнительно уточнить реакцию грунта для определения емкости сваи.

Установка для забивки крутонаклонных свай нового поколения Junttan PMx26 уникальна своими возможностями.Открывая новую эру в сваебойных машинах, установка свай до 12 м с наклоном до 1:3 в стороны и вперед и 1:2,5 назад. Как обычно в каждом случае, эта установка была разработана и вдохновлена ​​нашими клиентами, чтобы добиться большего успеха.

Внедрение дизельных молотов

В 1920-х годах в Германии впервые были разработаны дизельные молоты. Эти типы молотов имели два явных преимущества перед другими методами забивания свай. Во-первых, они могли работать без внешнего источника питания.Во-вторых, они, как правило, были легче других молотков, но обладали сравнимой ударной силой. Дизель-молоты были впервые представлены в Соединенных Штатах после Второй мировой войны.

Большинство производимых сегодня дизель-молотов трубчатого типа с воздушным охлаждением. Однако в некоторых случаях используются дизельные молоты стержневого типа и дизельные молоты с водяным охлаждением. Ползун стержневых дизель-молотов перемещается по колоннам, аналогичным колоннам пневматических/паровых молотов. Однако камера сгорания скрыта, так как воздух сжимается, а дуэль впрыскивается.Затем камера обнажается, когда плунжер выбрасывается вверх из места сгорания. Сегодня дизель-молоты стержневого типа используются только для очень небольших дизель-молотов. Напротив, дизельные молоты с водяным охлаждением имеют резервуар для воды, который окружает камеру сгорания. Хотя эта модель обеспечивает превосходную охлаждающую способность, они неудобны в использовании. В результате дизель-молоты с водяным охлаждением не пользуются популярностью в строительной отрасли.

Вибромолоты

В ХХ веке инженеры бывшего Советского Союза разработали первый вибропогружатель.Этот молот приводился в действие электродвигателем мощностью 28 кВт и имел динамическую силу 214 кН. В 1950-х годах и позже в Советском Союзе были разработаны различные вибрационные молоты и оборудование для бурения грунта.

Два наиболее важных типа вибрационных молотов, разработанных в Советском Союзе, включают ВПМ-170 и ВУ-1,6. ВПМ-170 мог забивать свайные трубы диаметром 1600 миллиметров в любой тип грунта, кроме каменистых. Он также может работать на двух разных частотах.Трубу такого же диаметра ВУ-1,6 можно было погрузить на глубину до 30 метров. Он также мог удалить вилку из сваи во время движения. Этот молот имел большое центральное отверстие, которое позволяло ему удалять грунт, не останавливая сваебой.

Эта советская технология была лицензирована японцами, которые затем разработали собственные вибромолоты. Следует отметить молот Урага, в котором внутри каждого эксцентрика размещался электродвигатель. Это сделало молот Урага машиной с «прямым приводом».

В 1969 году американцы представили свой первый гидравлический вибромолот MKT V-10. Эта машина во многом отличается от современных вибромолотов. Во-первых, для демпфирования стрелы и крюка крана использовались спиральные стальные пружины; современные машины обычно используют резиновые пружины. Во-вторых, эксцентрики В-10 были длинными и устанавливались перпендикулярно самой машине. Сегодня на большинстве машин эксцентрики устанавливаются спереди на заднюю часть корпуса и приводятся в движение напрямую или через ведущую шестерню с изменяемой скоростью.Со временем американцы разработали уникальный тип вибромолота с тонкими молотами для забивания шпунтовых свай, гидравлическим приводом и мощными двигателями, насосами и моторами.

Ударно-вибрационные молоты

Первый ударно-вибрационный молот был построен в Советском Союзе в 1949 году. Этот тип молота включает в себя вибропогружатель, который передает вибрации и удары при забивке сваи. Первоначальный ударно-вибрационный молот был приварен к верхней части металлической трубы, а затем молоток вбивал руб в различные почвы.Результаты забивки свай таким способом сравнивались с забивкой свай с использованием только вибрации. Сравнение этих двух результатов показало, что ударно-вибрационная забивка существенно эффективнее по максимальной глубине забивки и скорости установки сваи.

Впервые ударно-вибрационный молот был применен при строительстве Сталинградской (ныне Волгоградской) электростанции. С помощью этих молотов в песчаник средней твердости были забиты сваи для сооружения противофильтрационной стены под плотиной.Ударно-вибрационные молоты, использованные в этом проекте, превосходили обычные вибрационные, воздушно-паровые и дизельные молоты. Успешное использование этих молотков привело к их более широкому распространению, особенно в Европе.

С 1980 года HPSI разрабатывает и производит самые качественные, самые надежные и долговечные вибромолоты и гидравлические системы на рынке. Модель HPSI 500 адаптируется к любому типу свай (трубчатые сваи, стальные шпунтовые сваи, двутавровые сваи, шпунтовые сваи, бетонные сваи и т.) с использованием различных специализированных зажимных приспособлений.

Обзор проектирования и строительства свайных фундаментов

В отличие от конструктивного проектирования, проектирование свайного фундамента не является аккуратным и точным. То, как взаимодействуют сваи и окружающие грунты, усложняет процесс, поскольку введение свай в грунт обычно меняет характер грунта. В результате часто возникают интенсивные деформации вблизи свай. Поскольку грунты неоднородны, а группировка и форма свай могут сильно различаться, проектирование и строительство свайного фундамента может быть сложным процессом.

Вместо того, чтобы пытаться в общих чертах охарактеризовать поведение свай, имеет смысл работать над пониманием факторов, влияющих на успешное проектирование свайных фундаментов. Инженер-основатель должен иметь представление о следующих основных факторах:

  • Нагрузки на фундамент;
  • Подземные условия;
  • Значение особых дизайнерских мероприятий;
  • Критерии эффективности Фонда; и
  • Текущие методы проектирования и строительства фундаментов, специфичные для района, где должны быть выполнены работы.

Следует проконсультироваться с опытным инженером-геотехником от начальных этапов планирования до окончательного проектирования и строительства. Этот инженер может помочь в выборе типа сваи, оценке длины сваи и выборе наилучшего метода определения емкости сваи.

Чтобы успешно воплотить проектирование свай в строительство, инженеры должны оценить требования методов статического анализа, динамических методов полевой установки и контроля строительства. Инструменты, которые будут использоваться для свайного фундамента, должны быть четко включены в планы.

Свайный фундамент должен соответствовать проектным требованиям по несущей способности, поперечной нагрузке и несущей способности. Для достижения этой цели подрядчикам может потребоваться забивка свай до заданной длины или до требуемой предельной грузоподъемности. Следует соблюдать осторожность, чтобы избежать чрезмерного забивания, которое может привести к повреждению свай и/или перерасходу средств на фундамент. Использование анализа волновых уравнений, динамического мониторинга процесса забивки свай и испытаний под статической нагрузкой могут помочь в достижении этих целей.

Во время строительства квалифицированные инженеры должны контролировать и проверять установку свай.Самые лучшие проекты, планы и спецификации часто терпят неудачу, если не осуществляется надлежащий контроль и проверка. Наконец, анализ результатов забивки свай после завершения строительства по сравнению с прогнозами, длиной сваи, полевыми проблемами и возможностями испытаний под нагрузкой необходим, чтобы помочь вовлеченным инженерам набраться опыта и лучше спланировать следующий забивной фундамент.

Процесс проектирования и возведения свайного фундамента уникален по сравнению с другими типами структурного проектирования и строительства.Мощность сваи необходимо учитывать как при проектировании, так и при строительстве. Лучший способ сделать это — использовать динамические данные, а не методы статического анализа. Кроме того, при проектировании следует учитывать возможность забивки свай, поскольку могут возникнуть большие затраты, если сваи, которые были выбраны и запланированы, не могут быть забиты.

Процесс проектирования и строительства фундаментов с забивными сваями можно описать с помощью следующей блок-схемы из 18 блоков:

  1. Установить требования к структурным условиям и характеристикам площадки: определить общие требования к конструкции.
  2. Получить общую геологию участка: это может включать обширные геологические исследования или поверхностное исследование.
  3. Собрать опыт строительства фундаментов в этом районе: проконсультируйтесь с подрядчиками, которые завершили строительство свайного фундамента в этом районе.
  4. Разработать и выполнить программу разведки недр: принять решение о том, какую информацию необходимо получить на участке.
  5. Оцените информацию и выберите систему фундамента: используйте собранную выше информацию, чтобы принять решение о правильной системе фундамента.
  6. Глубокий фундамент: выбор между забивными сваями и системой глубокого фундамента
  7. Забивная свая
  8. Выберите тип забивной сваи на основе использования формул и с учетом несущей способности сваи, геотехнических возможностей типа сваи для грунтовых условий на площадке, возможностей имеющихся подрядчиков и стоимости.
  9. Расчет длины сваи, грузоподъемности и производительности
  10. Расчет управляемости: это делается с помощью программы волнового уравнения.
  11. Дизайн удовлетворительный: просмотрите все аспекты проекта и при необходимости внесите изменения
  12. Подготовка планов и спецификаций, установка процедуры определения пропускной способности на местах
  13. Выбор подрядчика
  14. Выполните анализ волнового уравнения представленного оборудования подрядчика: анализ должен быть выполнен повторно на основе оборудования для забивки свай, которое подрядчик планирует использовать.
  15. Установить предварительные критерии вождения
  16. Забейте тестовую сваю и оцените грузоподъемность
  17. Настройка критериев вождения или дизайна
  18. Строительный контроль: контролировать и контролировать забивку свай по мере их возникновения.

На протяжении всего процесса для успешного завершения любого проекта по забивке свай необходима хорошая коммуникация. Это включает в себя взаимодействие между инженерами на этапе проектирования, консультации со специалистами и непосредственное общение с буровыми бригадами и лабораторным персоналом. Во время строительства все стороны должны поддерживать связь, чтобы они могли решать любые вопросы строительства по мере их возникновения.

Забивка свай — важный метод строительства, который используется во всем мире.Разработанный на заре цивилизации, когда люди начали строить сооружения, его полезность неоднократно подтверждалась. Изучение истории и будущего строительства забивных свай может помочь вам сделать правильный выбор при реализации строительного проекта.

Посмотреть полную статью можно здесь.

Что такое копры? Использование в коммерческом строительстве

В процессе строительства грунт участка часто не может выдержать вес предполагаемой конструкции. Сваи, часто изготавливаемые из стали, представляют собой фундаментную конструкцию, которая укрепляет глубокий фундамент для поддержания структурной целостности под землей и над землей.

Определение забивки свай

Чтобы построить надежный фундамент, сваебой забивает сваи в землю до тех пор, пока сваи не упрется в прочную скальную породу. Полезный способ понять определение забивки свай — сравнить процесс с использованием молотка (забивщика свай), чтобы забить гвоздь (сваю) через стену (землю) в стойку (скальную породу).

Гвоздь, воткнутый в гипсокартон, сам по себе не выдержит большого веса, но если гвоздь вонзится в твердую стойку под поверхностью стены, он поможет выдержать вес гвоздя. Точно так же фундамент, установленный в рыхлой или нестабильной почве, может привести к разрушению конструкции под собственным весом. Но размещение фундамента на твердой неподвижной скале делает конструкцию устойчивой.

Как работает забивка свай

Сваебойные машины — это машины, которые забивают сваи в землю для формирования структурного фундамента. Он работает за счет лебедки и подвешивания тяжелого груза над сваей, окруженной направляющей рамой. Затем вес будет сброшен, чтобы упасть и забить сваю в землю внизу. В настоящее время существуют более совершенные и эффективные типы сваебойных молотов, в том числе дизель-молоты, гидромолоты и вибропогружатели. Производители обычно проектируют дизельные, гидравлические и вибрационные копры для установки на другое строительное оборудование, такое как краны и экскаваторы. Это помогает маневрировать сваебойными машинами и сваями на место.

Как работают дизельные копры

Несмотря на разрушительную громкость и меньшую экологичность, дизельные копры популярны благодаря своей простоте и экономичности.

В дизельных копрах поршень сжимает воздух и топливо внутри цилиндра на ударном блоке, вызывая взрыв. Результирующая сила вдавливает сваю под землю в землю и перемещает поршень обратно в корпус для сброса, прежде чем снова опуститься.

Как работают гидравлические копры

Другие типы свайных копров создают значительный шум, а вибрации, которые они создают, могут создавать помехи для находящихся поблизости конструкций. Новые гидравлические копры сводят к минимуму воздействие вибрации и работают тише, работая при уровне шума около 70 децибел. Они работают, заменяя сжатый воздух и топливо внутри цилиндров гидравлической жидкостью.

Как работают вибропогружатели

Вибрационные копры

идеально подходят для небольших площадей благодаря своей уникальной конструкции с меньшей потребностью в вертикальном зазоре. Они обходят горизонтальные вибрации с помощью вращающихся в противоположных направлениях эксцентриковых грузов, которые приводятся в действие гидравлически. Это концентрирует вертикальные вибрации, чтобы вдавить сваю под ней в землю.К вибропогружателям можно прикрепить различные молоты, которые вибрируют от 1200 до 2400 раз в минуту.

Использование забивки свай в коммерческом строительстве

Земля на строительной площадке должна быть достаточно устойчивой, чтобы выдержать весь вес конструкции на ней. Когда верхний слой почвы обеспечивает недостаточную опору для фундамента, сваебойные молоты забивают сваи сквозь почву и по коренной породе. Тип грунта определяет, какое усилие необходимо приложить копру для правильной установки сваи в нужное место.Подрядчики и инженеры диктуют такие приспособления, как конические наконечники, которые привариваются к концу сваи и помогают закрепить надземный вес конструкции.

Забивка свай имеет ряд преимуществ в строительстве. Структурная целостность и безопасность конструкции в значительной степени зависят от адекватного фундамента. Забивка стальных свай для глубокого фундамента — это быстрый процесс, который сводит к минимуму разрушение земли и воздействие на окружающую среду. Практика забивки стальных свай, в частности, имеет экологически чистое преимущество за счет использования материала, который легко перерабатывается.Существует множество типов стальных свай с соответствующими областями применения.

Забивка двутавровых свай в строительстве

Н-образные сваи универсальны для использования в условиях трения и торцевой опоры и совместимы с большинством стандартных копров. Они хорошо выдерживают нагрузку, хорошо противостоят натяжению. Эти сваи широко распределяют вес, чтобы поддерживать структурную нагрузку больших сооружений, таких как небоскребы и мосты.

Забивка трубных свай в строительстве

Цилиндрические трубчатые сваи обеспечивают на 30 % большее поверхностное трение, чем двутавровые сваи, что помогает удерживать их на месте в грунте.Сваи из труб способствуют более равномерному распределению веса. Трубчатые сваи могут быть заполнены бетоном и усилены арматурой и могут выдерживать более высокое давление под землей.

Забивка шпунтовых свай в строительстве

Z-образные стальные шпунтовые сваи, также называемые Z-образными сваями, состоят из длинных взаимосвязанных секций, образующих непрерывную структурную стену. Они жесткие, устойчивые к изгибу и образуют прочные удерживающие конструкции для почвы и воды.

Типы промышленных копров

Для любого проекта по сносу или земляным работам имеются дизельные, гидравлические и вибрационные приводы свай, а некоторые доступны с возможностью установки на кран и экскаватор:

  • Установленный на экскаваторе вибрационный и гидравлический копры крепятся к насосным системам экскаватора и силовым агрегатам для эффективной работы в самых маленьких приложениях
  • Вибрационные копры с боковым захватом для больших 8-50-тонных экскаваторов и забивки свай глубиной до 15 м через твердый грунт
  • Установленные на кране вибрационные копры — для длинных шпунтовых или стальных трубчатых свай длиной 25 м и более — и отдельные гидравлические агрегаты для использования в проектах мостов и морских портов
  • Дизель-молоты мирового уровня с двухтактными двигателями, простота обслуживания и эксплуатации, широкий выбор материалов для забивки свай и областей применения
  • Новый экологически чистый многофункциональный бесшумный штабелер с полным гидравлическим приводом и автоматическим управлением, минимальной вибрацией и шумом, а также малыми размерами для легкой транспортировки в полевых условиях

IAI предлагает ряд копров свай по сниженным ценам в различных размерах, весе, частоте вращения и центробежной силе. Выбор соответствует вашим конкретным требованиям к работе и бюджету. IAI обеспечивает самые низкие ставки с программой гарантии соответствия цены. Вся продукция мирового класса с бесплатной доставкой по США и трехлетней гарантией.

Покупайте индивидуальные решения, обращайтесь за помощью к экспертам и получайте лучшие доступные цены. Приобретите сваебойные копры мирового класса с IAI.

Винтовые сваи VS Бетонные сваи — Deck Builder Winnipeg

Винтовые сваи VS Бетонные сваи

ВИНТОВЫЕ СВАИ В СРАВНЕНИИ С БЕТОННЫМИ СВАЯМИ

В отрасли существует миф о том, что винтовые сваи всегда дешевле бетонных.Правда в том, что винтовые сваи можно использовать для самых разных проектов, и в зависимости от области применения они могут быть недешевыми.

Однако смелое утверждение – Винтовые сваи дешевле для малонагруженных конструкций.

Это смелое утверждение, и я боролся с самим собой, правда это или нет. Я определил, что когда вы уменьшаете масштаб и смотрите на общую картину, это всегда верно для жителей Манитобы. Вот почему:

Винтовые сваи для малонагруженных конструкций чаще всего дешевле бетонных сонотрубных (CIP) или раструбных (больших футов) свай.

Винтовые сваи не всегда дешевле, потому что некоторые бетонные компании готовы ставить себе цену вне бизнеса (вы найдете их и в индустрии винтовых свай). Кроме того, не все бетонные сваи одинаковы; Бетонная свая глубиной 6 или 8 футов будет поддерживать вашу палубу, но она не выдержит морозного пучения.

Бетонные сваи часто вздымаются при небольшой нагрузке и особенно вне отапливаемых помещений.

Бетонные сваи под вашим домом с большой вероятностью будут работать так, как задумано.Тем не менее, беглая прогулка по любой из новостроек Виннипега, и вы не можете не заметить трещины на передних ступеньках от вздымания.

Вы также найдете промерзшие сваи под неотапливаемыми конструкциями, такими как террасы и солярии. Причина проста, бетон пористый и силы мороза сильные. Сваи, вздутые морозом, как правило, очень дороги в ремонте, и большинство людей просто будут страдать вместе с палубой или крыльцом, которыми они недовольны.

Винтовая свая для малонагруженной конструкции (терраса, солярий, солнечная ферма и т.д.)), напротив, достаточно мала, чтобы считаться сваей без смещения, что переводится на английский язык как свая с достаточно маленьким стволом, чтобы силы мороза были незначительными по сравнению с сопротивлением, создаваемым винтовой лопастью.

Установка винтовых свай не испортит ландшафт и не оставит ужасный беспорядок.

Свая с нулевым смещением (например, винтовая свая) также означает очень ограниченное воздействие на двор. Оборудование, необходимое для установки винтовых свай для легких конструкций, также относительно легкое по сравнению с буровой установкой, бетоновозом и мини-погрузчиком.

Побочный ущерб от традиционных бетонных свай имеет свою цену. Для некоторых людей самая высокая цена — это ремонт своего двора, который не может быть использован для развлечения. Другие вложили деньги, опыт и собственное время в уход за своим двором. В таких случаях ущерб может варьироваться от нескольких долларов до тысяч долларов.

Если рассматривать общую картину, винтовая свая малонагруженной конструкции не представляет никакой сложности. Просто помните, точно так же, как не все бетонные сваи или компании равны, не все винтовые сваи или компании с винтовыми сваями равны; сделайте свое исследование, и вы получите беззаботный фундамент на винтовых сваях по отличной цене.

Установка виниловых шпунтовых свай — журнал Marine Construction®

MCМаг 29 марта 2020 г. БЛОГ Комментарии к записи Установка винилового шпунта отключены 4097 просмотров

Хотя стальные шпунтовые сваи являются наиболее распространенным типом шпунтовых свай, существует экономичная альтернатива, которую можно использовать во многих случаях.Виниловые шпунтовые сваи, изготовленные из ПВХ, можно использовать для переборок, волноломов и ограждающих барьеров. Виниловые листы устойчивы к коррозии и морским бурам, что делает их очень желательной альтернативой дереву и стали.

Инструменты, используемые для установки виниловых шпунтовых свай, зависят от почвы на рабочей площадке, где они устанавливаются. В рыхлой или песчаной почве инструменты для установки включают водяную или рельсовую струю, хотя некоторые подрядчики предпочитают использовать пневматические или вибрационные молоты. На глинистых участках ковшами обратной лопаты, отбойными молотками для ила или виброплитами являются наиболее подходящим инструментом.

Единственным недостатком виниловых шпунтовых свай является то, что они не всегда являются лучшим решением для твердого грунта или большей глубины. Во многих случаях подрядчики предпочитают использовать в этих случаях сталь. Однако сваи из виниловой стали можно легко комбинировать или соединять с другими материалами, поскольку листы можно прикреплять к дереву, бетону, стали или пластику различными способами. Эти методы включают склеивание, сварку или сверление. В этих случаях дерево, бетон, сталь или пластик можно использовать в качестве системы накладок и ригелей или применять ригель с анкеровкой.

Самый распространенный способ установки — ковкой. При этих установках шпунтовые сваи механически заделываются в грунт вместе с предварительно установленными шаблонами с применением вибромолотов, т. е. легкого оборудования с малой энергией удара. В случаях, когда земля неподатлива из-за того, что она слишком твердая или плотная, для завершения работы может потребоваться ударный молоток. Или, если вибрация вызывает беспокойство, можно использовать гидравлические молоты.

Метод струйной обработки часто используется для плотного или связного грунта.В этих случаях силы вибромолотов может оказаться недостаточно для забивания виниловых свай на необходимую глубину. В процессе струйной обработки воздух или вода используются для создания давления непосредственно под листом, что помогает ослабить препятствия и почву, облегчая установку.

Потенциально самый простой способ установки — копание. В этих случаях для установки свай выкапывается канава, которая впоследствии засыпается тем же грунтом. Этот метод чаще всего используется, когда стены конструкции не будут заглубляться в землю слишком глубоко.

сделай сам или наймите профессионала?

Лодочный причал обычно ассоциируется с весельем и развлечением. Ведь это место, где вы вероятно, любят проводить много времени с семьей и друзьями, участвуя во всех занятия и радость жизни на берегу моря. Тем не менее, лодочный причал также инвестиция. Это может быть довольно дорого, но если хорошо позаботиться об этом сохранить свою ценность на долгие годы.

Что такое ворсовая пленка?

Основным

компонентом каждого дока являются стойки или опоры дока .

Опоры дока или стойки дока — это опоры, которые удерживают состыкуйте и держите его в безопасности (и, надеюсь, на уровне) на протяжении всего срока службы. Таким образом, они имеют решающее значение для долговечности и «здоровье» вашего дока.

С другой стороны, поскольку эти полюса находятся, по крайней мере частично, в воде на протяжении всей своей жизни, они может подвергаться многим угрозам.

Некоторые из них включают:

  • Разложение под воздействием морских организмов
  • Разложение и повреждение, вызванное солнцем или другими погода
  • Разрушительное выветривание (воздействие волн)
  • И даже повреждения от ударов
Обертка для свай в доках — это продукт, который можно обернуть вокруг причалов и опор доков, чтобы защитить их от этих угроз.

Как упаковочная пленка защищает док?

Обертывание свай помогает защитить док , помещая физический барьер между опорами и опорами дока и вышеупомянутыми угрозами.

Несмотря на то, что большинство продуктов для обертывания не очень громоздки, они все же могут обеспечить необходимый уровень защиты.

Более новые продукты
для обертывания свай , такие как Pier Protector, могут даже обеспечить защиту причалов и столбов дока, даже если они очень тонкие. Например,

Pier Protector изготовлен из 100% переработанного пластика HDPE, который является абсолютно гибким и податливым в любой форме. Он крепится к опорам с помощью застежек из нержавеющей стали.Защита пирса очень эффективна, предохраняя опоры дока от повреждения , если она установлена ​​на новых или чистых пирсах и сваях.

Следует ли вам самостоятельно выполнять установку обертывания свай или нанять профессионала?

Большинство оберток для свай несложно установить. Это особенно верно, если пирсы дока чистые и на них нет ракушек или других морских обитателей.

Таким образом, если это не так, вы или кто-то, кого вы нанимаете, должны сделать это в первую очередь, , прежде чем складывать упаковку установлен .

Далее будет использоваться обертка для свай . быть прикреплены к полюсам. Многие продукты, такие как Pier Protector , сделать это очень легко для вас, без необходимости нанимать профессиональный. Качественный продукт должен обеспечивать легкую в использовании обертку для укладки . инструкция по установке . Таким образом, вам не обязательно нужен опыт либо.

Поэтому, если немного подготовительной работы, найдите такой продукт, как Pier Protector, который прост в использовании и установке. с помощью четких инструкций по установке вы должны быть в состоянии обернуть сваи своими руками справедливо легко и эффективно.Конечно, наймите установку для набивки свай про тоже не плохая идея. Но хорошая новость в том, что с укладкой выбор и не обязательно необходимость.

Спросите библиотеку PDCA | Ассоциация подрядчиков по забивке свай

Программы анализа волновых уравнений
Окончание первоначальной забивки по сравнению с повторной забивкой через семь дней
Автор: Bill Marczewski, PE, M. ASCE, BSM Engineering, Inc. установка по механике грунтов и способам ее оценки

Основы механики грунтов и поровое давление воды
При самом элементарном обсуждении механики грунта следует вспомнить и запомнить, что отдельные частицы грунта, соприкасаясь друг с другом, могут лишь передавать силы сдвига от одной соседней частицы грунта к другой.Эта взаимосвязь обычно изображается на уровне микроструктуры почвы. Пространство между соседними частицами почвы называется «пустой» областью и состоит из воздуха, когда грунтовые воды отсутствуют, и воды, когда грунтовые воды присутствуют. Когда вода присутствует в этих пустотах или в «порах» структуры грунта, мы должны учитывать влияние изменений давления воды в порах во время операций по забивке свай, чтобы понять наши наблюдения на месте.

Установка свай и поровое давление воды
При забивке свай как вибрационным, так и ударным молотом соседний грунт нарушается в локализованной области забивной сваи, вызывая увеличение порового давления воды между частицами грунта на микроуровне. уровне структуры почвы, тем самым уменьшая имеющееся поверхностное трение, чтобы противостоять проникновению установки сваи.Когда нарушение грунта от установки для забивания свай в конце начальной забивки (EOID) прекращается, поровое давление воды в грунте начинает снижаться или «происходит установка грунта», поскольку грунт пытается восстановить себя до состояния покоя до к помехам от операции по забивке свай.

Время, необходимое для полного восстановления грунта после забивки свай или полного сброса порового давления воды, часто считается равным семи дням или 168 часам, но это не точно.Многие условия, связанные с изменением порового давления воды в грунте во время забивки свай, годами наблюдались свайными подрядчиками и контролерами. Ценность этих наблюдений должна стать основой для понимания всеми сторонами, участвующими в проектировании и поддержке установки, что приведет к определению грузоподъемности забивной сваи. При этом конкурентное преимущество получат те, кто получит ясность в этом простом, но часто запутанном вопросе.

EOID по сравнению с началом повторного пробоя (BOR)
EOID часто ассоциируется с увеличением порового давления воды и снижением доступного поверхностного трения для сопротивления проникновению сваи во время первоначальной установки.Эта простота установки часто связана с недостижением требуемой предельной осевой грузоподъемности сваи. Однако это не является точным представлением доступного сопротивления грунта или максимальной доступной мощности. Максимально доступное поверхностное сопротивление почвы можно определить только тогда, когда поровое давление воды в почве со временем снижается или достигает максимума примерно через 7–10 дней после EOID.

Значение точных записей об установке свай имеет первостепенное значение для правильного определения окончательной предельной осевой нагрузки.Прекращение забивки свай из-за поломки оборудования, сращивания свай, смены смен и т. д. должно быть четко отмечено в журналах мониторинга, а также время, необходимое для того, чтобы свая оставалась нетронутой до завершения первоначальной забивки сваи. Для длинных свай, забиваемых на глубину более 100 футов, чтобы соответствовать минимальным критериям заделки, следует тщательно учитывать влияние порового давления воды и задержки забивки, связанные со сращиванием свай или остановками при забивке.

Сваи, забитые на минимальную глубину заделки, но не достигающие требуемой предельной несущей способности сваи, являются обычным наблюдаемым условием установки, и в некоторой степени это условие следует ожидать.Такие условия установки свай требуют от подрядчика повторной забивки этих свай через разные промежутки времени после EOID. Интервалы времени между повторными зажиганиями могут быть случайными, но о них следует точно сообщать.

Повышение пропускной способности в результате BOR, полученного через два часа после EOID, привело к значительному увеличению предельной осевой грузоподъемности в некоторых проектах, в то время как другие наблюдались только через 48 часов после EOID. В целом, инженеры-конструкторы хотели бы, чтобы количество ударов, связанных с BOR, происходило с интервалом в семь дней (168 часов) после EOID. Время, связанное с семидневным BOR, часто считается временем, которое требуется для того, чтобы давление поровой воды в почве полностью рассеялось и позволило почве восстановиться, так что во время повторных ударов сваи можно наблюдать повышенную осевую нагрузку.

Программы анализа волновых уравнений (WEAP) и прогнозируемые мощности
Следует понимать, что наблюдаемая осевая мощность в EOID не будет и не должна соответствовать прогнозируемой мощности анализа WEAP, в котором используются модели сопротивления грунта, имеющие время интервалы больше нуля.Нулевой временной интервал соответствует условию EOID. При использовании запатентованной компьютерной программы GRLWEAP™, разработанной Pile Dynamics, Inc., важно понимать, что эти анализы WEAP производятся с использованием временного интервала по умолчанию, равного 168 часам (семи дням), для сообщения их прогнозируемой предельной прочности. В этом случае вы не должны ожидать, что прогноз WEAP, использующий «время установки = 168 часов», будет коррелировать с наблюдаемыми на месте условиями, связанными с EOID, или «время установки = 0 часов».

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
