Технология монтажа и установка винтовых свай

Время чтения: 3 минуты

Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.
Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.

Почему винтовые сваи BAU?

Изготовление винтовых свай марки BAU осуществляются на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта.

Преимущества установки свайно-винтового фундамента:

• простота монтажа;
• доступная цена;
• технологичность и универсальность;
• экономия пространства на участке.

Технология установки винтовых свай для фундамента

Первый этап:
Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.

Второй этап:
Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай. Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.

Третий этап:

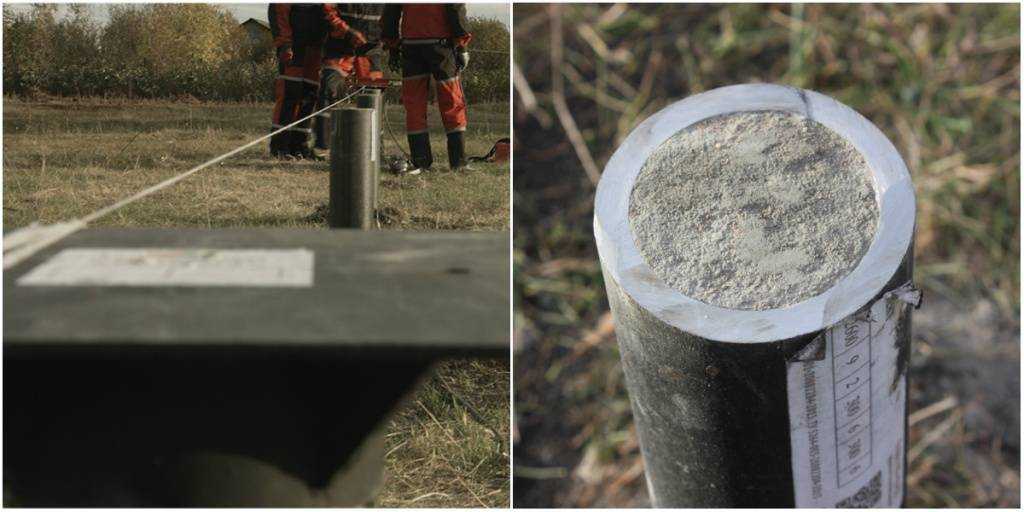

Опционально, свая наполняется пескоцементной смесью для большей прочности

Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

Наши объекты

Все объекты

Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Содержание

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

№	Диаметр	Назначение
1	5,7 см	Подходят для монтажа забора из сетки рабицы.
2	7,6 см	Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3	8,9 см	Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4	10,8	Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Как устанавливаются винтовые сваи? и другие вопросы по установке

by Tom | 25 ноября 2021 г. | Совет | 0 комментариев

Несмотря на то, что винтовые сваи были изобретены почти 200 лет назад и широко использовались в коммерческом строительстве — от пирсов и маяков до фестивальных сцен — только в последние годы они стали популярными для небольших проектов. Спрос на винтовые сваи, являющийся идеальным выбором для возведения фундаментов навесов, настилов и садовых комнат, не требует больших затрат. Но как устанавливаются винтовые сваи? А можно ли сделать самому?

Как устанавливаются винтовые сваи?

Как следует из названия, винтовые сваи вкручиваются в землю. Также как винт превращается в кусок дерева. Итак, техника установки предполагает вращение. Форма, которую примет это вращение, будет зависеть от различных факторов. Проект, размер винтовых свай, необходимая глубина, тип грунта, на котором вы работаете, и пространство, в котором вы должны маневрировать. Крупномасштабные коммерческие проекты могут потребовать использования тяжелых машин для земляных работ, таких как экскаваторы. Или мини-погрузчики для средних разработок. Более скромными домашними проектами можно управлять вручную с помощью простого установочного комплекта.

Можно ли забивать винтовые сваи вручную?

Да, можно. Поскольку винтовые сваи, по сути, работают как гигантские винты, после того, как вы проделали небольшое отверстие в земле, чтобы получить опору, вы можете просто вращать их вручную, пока они не будут на нужной высоте. Этот процесс намного проще, если два человека работают вместе. И это может помочь, если у вас есть правильные инструменты. Но для небольших проектов, таких как создание фундамента для сарая или террасы, вы определенно можете установить винтовые сваи вручную. На самом деле, это может быть значительно проще, чем пытаться установить экскаватор в вашем загородном саду.

Сколько стоит установка винтовых свай?

Для небольших и средних домашних проектов нет никаких причин, по которым вы не можете установить винтовые сваи самостоятельно, если вы так склонны. Это означает, что, по крайней мере теоретически, установка винтовых свай не может стоить ничего. Если вы не можете справиться с ручной установкой, стоимость будет зависеть от подрядчика, с которым вы работаете.

Можно ли снимать винтовые сваи?

Поскольку винтовые сваи работают так же, как и обычные шурупы, их можно удалить почти так же. Единственная проблема, с которой люди иногда сталкиваются при попытке удалить винтовые сваи, заключается в том, что для удаления требуется больший крутящий момент, чем для установки.

Как снять винтовые сваи

Винтовые сваи можно удалить, просто «отвинтив» их. Вы меняете направление крутящего момента, применяя мягкое давление вверх. При использовании машин для земляных работ это действительно простой процесс. Вы просто снимаете стальные колпачки со свай, прикрепляете инструмент и позволяете ему делать всю работу за вас. Но если вы работаете вручную, вам понадобятся инструменты для установки. И вам может понадобиться дополнительный человек, чтобы помочь. Для достижения наилучших результатов нужно стараться сохранять выравнивание крутящего момента при откручивании. И это хорошая идея, чтобы избежать чрезмерного напряжения на стволе сваи. После того, как ваши сваи будут удалены, у вас останется земляная яма тех же размеров. Всегда полезно засыпать эти отверстия, чтобы они не стали опасными в будущем.

Использование винтовых свай имеет много преимуществ перед традиционным фундаментом. Они неинвазивны. Они лучше для окружающей среды. И они долговечны, и их легко удалить. Но одним из их самых больших преимуществ является то, что их действительно легко установить. Особенно для проектов по благоустройству дома.

Если вы планируете использовать винтовые сваи для своего следующего проекта, свяжитесь с UK Helix , чтобы узнать, как мы можем помочь.

Забивка свай, часть I: Введение в молоты и методы

Посмотреть полную статью можно здесь.

Забивка свай — это процесс установки сваи — связанной несущей колонны — в землю без предварительного выемки грунта. Эти сваи забивают, толкают или иным образом устанавливают в землю. Как метод строительства забивка свай существовала еще до того, как человечество стало грамотным. По сути, забивные сваи — самый старый тип фундамента глубокого заложения.

Забивные сваи позволяют размещать конструкции в местах, которые в противном случае были бы непригодны с учетом подземных условий. Это делает эту технику невероятно полезной и по сей день. Несмотря на то, что метод забивки свай претерпел значительные изменения, для установки сваи в землю по-прежнему используется одна и та же базовая техника.

Забивка свай существует уже тысячи лет. С самого начала человеческой истории забивные сваи использовались для возведения укрытия над водой или землей. Используя таким образом забивные сваи, древние люди также могли защитить себя и свою пищу от животных и других людей.

В римском мире забивные сваи обычно использовались для обеспечения стабильного фундамента в различных грунтах вокруг Средиземного моря. Римляне — искусные планировщики инфраструктуры — также использовали забивные сваи для поддержки военных и гражданских работ. Фактически, один из старейших мостов в Риме был назван «Pons Sublicius», что означает «мост из свай». В конце Римской республики один из самых амбициозных и сложных мостов был построен армией Юлия Цезаря, когда они пересекали реку Рейн. Этот мост поддерживался серией свай и был разработан не только для того, чтобы быть устойчивым, но и для того, чтобы выдерживать атаки противоборствующих армий.

В римскую эпоху сваи делались из дерева. Эти сваи забивали отбойными молотами, которые поддерживались небольшими деревянными установками. Деревянные сваи продолжали использоваться до конца девятнадцатого века.

В этот же период китайские и другие азиатские строители использовали инновационный метод забивки свай. Каменный блок поднимали с помощью веревок, которые, как научили люди, натягивали и располагали в виде звезды вокруг оголовка сваи. По мере того как веревки тянулись и растягивались, каменный блок подбрасывался вверх, а затем направлялся вниз, чтобы нанести удар по оголовку сваи.

В Венеции, городе, построенном в болотистой дельте реки По, первые итальянцы использовали деревянные сваи для поддержки зданий. Эти сваи были забиты через мягкую грязь болота на слой валунов ниже. Эти забивные сваи исключительно хорошо сохранились; в 1902 году, когда упала колокольня собора Святого Марка, деревянные сваи были в таком хорошем состоянии, что их использовали для поддержки реконструированной башни. Колокольня и ее опорные плиты были построены в 9 в.00 г. н.э.

В девятнадцатом веке ряд достижений позволил более широко использовать забивные сваи. Во-первых, пар заменил человеческую силу, чтобы вращать лебедки, которые забивали сваи. Разработка парового молота, использование бетонных свай и создание первой формулы динамического забивания свай позволили еще более эффективно устанавливать сваи.

В 1845 году шотландский изобретатель Джеймс Нейсмит разработал паровой молот, который использовался для забивания свай на Королевских верфях в Девонпорте, Англия. Это открытие стало возможным благодаря широкому использованию энергии пара, которая применялась как в Великобритании, так и в России для паровых машин. Паровой молот Нейсмита изначально был разработан для использования в качестве кузнечного молота для производства стали. Его использование в качестве сваебойного механизма позволяло забивать сваи со скоростью одна за четыре с половиной минуты. В то время при забивании свай с помощью человека можно было установить только одну сваю более чем за двенадцать часов.

. Паровые молоты начали использоваться в Соединенных Штатах после 1875 года. В 1887 году компания Vulcan Iron Works разработала первый молот «№1». Этот молот и последующие стали самыми популярными типами паровых молотов в Соединенных Штатах. В Европе паровые молоты производились такими компаниями, как BSP, Menck + Hambrock и Nilens.

Эти ранние паровые молоты полагались исключительно на падение ползуна в качестве энергии, используемой для забивания сваи. В двадцатом веке были разработаны паровые молоты с направленным вниз усилием. В этих молотах использовался пар (а позже и сжатый воздух) для ускорения ползуна вниз с большей силой, чем могла бы обеспечить только сила тяжести. Было два типа таких молотков. Составные молоты использовали воздух или пар при движении вниз, а молоты двойного или дифференциального действия использовали воздух или пар при полном давлении для ускорения ползуна вниз.

Хотя сваи-таймеры чрезвычайно долговечны при надлежащих условиях, они подвержены разрушению. Кроме того, деревянные сваи ограничены по размеру и длине, поскольку они могут быть только такими же длинными или широкими, как деревья, из которых они были вырезаны. В конце 1800-х годов французский инженер представил в Европе бетонные сваи. Вскоре после этого американец А.А. Рэймонд впервые использовал бетонные сваи в Соединенных Штатах при строительстве фундамента здания в Чикаго. Раймонд основал компанию Raymond Concrete Pile Company, которая стала одним из крупнейших и наиболее успешных предприятий по забивке свай в мире.

В то время как деревянные сваи обычно забивались до допустимой нагрузки менее 50 тысяч фунтов, бетонные сваи могли забиваться до 60 тысяч фунтов или более. В результате при той же нагрузке при использовании бетонных свай можно было использовать меньшее количество свай и меньшие фундаменты (по сравнению с деревянными сваями). Поскольку производство бетона стало более совершенным, использование бетонных свай стало более распространенным.

На рубеже двадцатого века также начали использовать стальные сваи. В то время использовались два типа стальных свай: двутавровые и трубчатые. Двутавровые сваи использовались как способ решения проблем, возникающих при использовании двутавровых свай. Когда двутавровые сваи забивали в плотный песок и гравий для опор и устоев мостов, часто происходило подмывание. Двутавровые сваи выдерживали жесткую забивку, что позволяло забивать их достаточно глубоко, чтобы противостоять размыву.

Трубы использовались в качестве свай двумя разными способами. Трубы с открытыми или закрытыми концами использовались без заливки бетоном в тех случаях, когда сваи должны выдерживать боковые или морские растягивающие нагрузки, например, на морских нефтяных платформах. Бетонные заливные трубы использовались в других целях и приводились в движение оправками. Стальные трубы, заполненные бетоном, могут включать кессоны, сваи-баллоны, однотрубные сваи и сваи-оболочки.

В дополнение к усовершенствованию самих свай, эволюционировали и буровые установки, которые их забивали. Скидочные буровые установки чаще всего использовались до разработки крановых буровых установок. С появлением мобильных кранов использование блочных установок прекратилось.

Хотя забивка свай может показаться простым процессом — забивание сваи в землю с применением силы — для успешной забивки свай на самом деле требуется знание нескольких типов техники. Это включает в себя понимание того, как свая будет взаимодействовать с грунтом (геотехническая инженерия), динамики движущихся тел (инженерная механика) и напряжений во время забивки и после установки (строительная инженерия). Лучше всего это можно продемонстрировать, исследуя динамику сваи.

Динамическая формула была первой попыткой создать уравнение, которое моделировало бы динамику забивки свай и делало его полезным для подрядчиков. Динамическая формула использовала ньютоновскую механику удара как способ моделирования движения сваи. Полученную формулу затем можно было бы применить к текущей работе. Наиболее популярной динамической формулой является формула Engineering News.

В то время как динамическая формула широко использовалась в прошлом, когда в строительных проектах стали использовать бетонные и стальные трубы, она утратила свою полезность. Динамическая формула не учитывает систему забивки и грунт, взаимодействующий со сваей. Кроме того, он моделирует сваю как одну жесткую массу. В результате использование динамической формулы с бетонными сваями привело к растрескиванию при растяжении.

Волновое уравнение — или теория волн напряжения — решает многие из этих вопросов. Австралиец Дэвид Виктор Айзекс изучил использование динамической формулы с бетонными сваями и разработал математическую модель, которая учитывала последовательное распространение и отражение волн. При этом он мог учитывать напряжения и смещения сваи при ее забивании. Эта формула также учитывает такие факторы, как растягивающие напряжения в бетонных сваях, влияние веса ползуна, а также влияние жесткости подушки молота и веса приводной крышки.

Британский совет по исследованиям в области строительства дополнил работу Айзекса, заказав исследование волн напряжения в сваях. Исследование привело к разработке серии диаграмм, которые затем можно было использовать для оценки напряжений и сопротивления бетонных свай. В исследовании также рассматривался ряд технических вопросов, которые интересуют и по сей день, таких как контрольно-измерительные приборы и сбор данных о напряжениях и усилиях в сваях, влияние подушки молота на генерацию и действие волны напряжения сваи, взаимосвязь веса тарана к весу сваи и поперечному сечению, а также испытания падающей башни на материале подушки для определения жесткости подушки.

После Второй мировой войны инженер-механик Э.А.Л. Смит из компании Raymond Concrete Pile Company разработал численный метод для моделирования волн напряжения в сваях и поведения свай. Техника Смита состояла из пяти основных элементов:

1. Разделение сваи на серию пружин и масс;
2. Интегрирование модели с использованием метода конечных разностей первого порядка;
3. Моделирование молотков и подушек свай с использованием метода статического гистерезиса;
4. Моделирование грунта как комбинации демпферов, зависящих от скорости, и демпферов, зависящих от смещения; и
5. Моделирование нелинейности грунта.

Модель грунта, предложенная Смитом, до сих пор является стандартной для многих волновых уравнений, используемых сегодня, включая программу Техасского транспортного института, которая была разработана с использованием модели Смита. В 1960-х программа WEAP добавила еще один элемент: сложность сгорания дизель-молотов.

Помимо динамической формулы, методы полевого мониторинга также могут использоваться для понимания динамики сваи. Принципы геотехнической инженерии, которые учитывают неопределенность, создаваемую использованием почвы и горных пород, усовершенствовали формулы, используемые для забивки свай. Первоначально количество ударов молота на фут использовалось как способ определения мощности сваи. Позже теория волны напряжения использовалась для сравнения силы и скорости сваи в данный момент времени. С помощью этого метода удалось разделить статическую и динамическую составляющие сопротивления грунта. Компьютерная модель, программа анализа волн сваи Case (или CAPWAP), позволила дополнительно уточнить реакцию грунта для определения емкости сваи.

В 1920-х годах в Германии были впервые разработаны дизельные молоты. Эти типы молотов имели два явных преимущества перед другими методами забивания свай. Во-первых, они могли работать без внешнего источника питания. Во-вторых, они, как правило, были легче других молотков, но обладали сравнимой ударной силой. Дизель-молоты были впервые представлены в Соединенных Штатах после Второй мировой войны.

Большинство производимых сегодня дизель-молотов трубчатого типа с воздушным охлаждением. Однако в некоторых случаях используются дизельные молоты стержневого типа и дизельные молоты с водяным охлаждением. Ползун стержневых дизель-молотов перемещается по колоннам, аналогичным колоннам пневматических/паровых молотов. Однако камера сгорания скрыта, так как воздух сжимается, а дуэль впрыскивается. Затем камера обнажается, когда плунжер выбрасывается вверх из места сгорания. Сегодня дизель-молоты стержневого типа используются только для очень небольших дизель-молотов. Напротив, дизельные молоты с водяным охлаждением имеют резервуар для воды, который окружает камеру сгорания. Хотя эта модель обеспечивает превосходную охлаждающую способность, они неудобны в использовании. В результате дизель-молоты с водяным охлаждением не пользуются популярностью в строительной отрасли.

В ХХ веке инженеры бывшего Советского Союза разработали первый вибропогружатель. Этот молот приводился в действие электродвигателем мощностью 28 кВт и имел динамическую силу 214 кН. В 1950-х годах и позже в Советском Союзе были разработаны различные вибрационные молоты и оборудование для бурения грунта.

Два наиболее важных типа вибрационных молотов, разработанных в Советском Союзе, включают ВПМ-170 и ВУ-1,6. ВПМ-170 мог забивать свайные трубы диаметром 1600 миллиметров в любой тип грунта, кроме каменистых. Он также может работать на двух разных частотах. Трубу такого же диаметра ВУ-1,6 можно было погрузить на глубину до 30 метров. Он также мог удалить вилку из сваи во время движения. Этот молот имел большое центральное отверстие, которое позволяло ему удалять грунт, не останавливая сваебой.

Эта советская технология была лицензирована японцами, которые затем разработали свои собственные вибромолоты. Следует отметить молот Урага, в котором внутри каждого эксцентрика размещался электродвигатель. Это сделало молот Урага машиной с «прямым приводом».

В 1969 году американцы представили свой первый гидравлический вибромолот MKT V-10. Эта машина во многом отличается от современных вибромолотов. Во-первых, для демпфирования стрелы и крюка крана использовались спиральные стальные пружины; современные машины обычно используют резиновые пружины. Во-вторых, эксцентрики В-10 были длинными и устанавливались перпендикулярно самой машине. Сегодня на большинстве машин эксцентрики устанавливаются спереди на заднюю часть корпуса и приводятся в движение напрямую или через ведущую шестерню с изменяемой скоростью. Со временем американцы разработали уникальный тип вибромолота с тонкими молотами для забивания шпунтовых свай, гидравлическим приводом и мощными двигателями, насосами и моторами.

Первый ударно-вибрационный молот был построен в Советском Союзе в 1949 году. Этот тип молота включает в себя вибропогружатель, который передает вибрации и удары при забивке сваи. Первоначальный ударно-вибрационный молот был приварен к верхней части металлической трубы, а затем молоток вбивал руб в различные почвы. Результаты забивки свай таким способом сравнивались с забивкой свай с использованием только вибрации. Сравнение этих двух результатов показало, что ударно-вибрационная забивка существенно эффективнее по максимальной глубине забивки и скорости установки сваи.

Ударно-вибрационный молот впервые был использован при строительстве Сталинградской (ныне Волгоградской) электростанции. С помощью этих молотов в песчаник средней твердости были забиты сваи для сооружения противофильтрационной стены под плотиной. Ударно-вибрационные молоты, использованные в этом проекте, превосходили обычные вибрационные, воздушно-паровые и дизельные молоты. Успешное использование этих молотков привело к их более широкому распространению, особенно в Европе.

В отличие от структурного проектирования, проектирование свайного фундамента не является аккуратным и точным. То, как взаимодействуют сваи и окружающие грунты, усложняет процесс, поскольку введение свай в грунт обычно меняет характер грунта. В результате часто возникают интенсивные деформации вблизи свай. Поскольку грунты неоднородны, а группировка и форма свай могут сильно различаться, проектирование и строительство свайного фундамента может быть сложным процессом.

Вместо того, чтобы пытаться в общих чертах охарактеризовать поведение свай, имеет смысл работать над пониманием факторов, влияющих на успешное проектирование свайных фундаментов. Инженер по фундаменту должен иметь представление о следующих основных факторах:

• Нагрузки на фундамент;
• Подземные условия;
• Значение особых дизайнерских мероприятий;
• Критерии эффективности Фонда; и
• Текущие методы проектирования и строительства фундаментов, специфичные для района, где должны быть выполнены работы.

Следует проконсультироваться с опытным инженером-геотехником от начальных этапов планирования до окончательного проектирования и строительства. Этот инженер может помочь в выборе типа сваи, оценке длины сваи и выборе наилучшего метода определения емкости сваи.

Чтобы успешно воплотить проектирование свай в строительство, инженеры должны оценить требования методов статического анализа, динамических методов полевой установки и контроля строительства. Инструменты, которые будут использоваться для свайного фундамента, должны быть четко включены в планы.

Свайный фундамент должен соответствовать проектным требованиям по прочности на сжатие, боковую и подъемную силу. Для достижения этой цели подрядчикам может потребоваться забивка свай до заданной длины или до требуемой предельной грузоподъемности. Следует соблюдать осторожность, чтобы избежать чрезмерного забивания, которое может привести к повреждению свай и/или перерасходу средств на фундамент. Использование анализа волновых уравнений, динамического мониторинга процесса забивки свай и испытаний под статической нагрузкой могут помочь в достижении этих целей.

Во время строительства знающие инженеры должны контролировать и проверять установку свай. Самые лучшие проекты, планы и спецификации часто терпят неудачу, если не осуществляется надлежащий контроль и проверка. Наконец, анализ результатов забивки свай после завершения строительства по сравнению с прогнозами, длиной сваи, полевыми проблемами и возможностями испытаний под нагрузкой необходим, чтобы помочь вовлеченным инженерам набраться опыта и лучше спланировать следующий забивной фундамент.

Процесс проектирования и возведения свайного фундамента уникален по сравнению с другими типами структурного проектирования и строительства. Мощность сваи необходимо учитывать как при проектировании, так и при строительстве. Лучший способ сделать это — использовать динамические данные, а не методы статического анализа. Кроме того, при проектировании следует учитывать возможность забивки свай, поскольку могут возникнуть большие затраты, если сваи, которые были выбраны и запланированы, не могут быть забиты.

Процесс проектирования и строительства фундаментов с забивными сваями можно описать с помощью следующей блок-схемы из 18 блоков:

1. Установить требования к условиям конструкции и характеристике площадки: определить общие требования к конструкции.
2. Получить общую геологию участка: это может включать обширные геологические исследования или поверхностное исследование.
3. Собрать опыт строительства фундаментов в этом районе: проконсультируйтесь с подрядчиками, которые завершили строительство свайного фундамента в этом районе.
4. Разработать и выполнить программу разведки недр: принять решение о том, какую информацию необходимо получить на участке.
5. Оцените информацию и выберите систему фундамента: используйте информацию, собранную выше, чтобы принять решение о правильной системе фундамента.
6. Глубокий фундамент: выбор между забивными сваями и системой глубокого фундамента
7. Забивная свая
8. Выберите тип забивной сваи на основе использования формул и с учетом несущей способности сваи, геотехнических возможностей типа сваи для грунтовых условий на площадке, возможностей имеющихся подрядчиков и стоимости.
9. Расчет длины сваи, грузоподъемности и производительности
10. Расчет управляемости: это делается с помощью программы волнового уравнения.
11. Дизайн удовлетворительный: просмотрите все аспекты проекта и при необходимости внесите изменения
12. Подготовка планов и спецификаций, установка процедуры определения пропускной способности на местах
13. Выбор подрядчика
14. Выполнить анализ волнового уравнения представленного оборудования подрядчика: анализ должен быть выполнен повторно на основе оборудования для забивки свай, которое подрядчик планирует использовать.
