Монтаж крыши — как правильно выполнять основные работы (100 фото)

Монтаж двускатной крыши включает в себя ограждающие элементы. Несущие элементы — стропильная система, фундамент крыши (мауэрлат). Двухскатная крыша включает в себя 2 поверхности кровли под определенным углом, если ссылаться на СНиП, то угол должен быть не менее 6°.

Монтаж односкатной крыши наиболее простой вариант. Её используют для хозяйственных построек и жилых домов. Среди преимуществ можно выделить малый расход материала и быстрый монтаж, минимальный опыт и знания.

На выбор угла кровли влияет используемый материал и региональные особенности климата. Если материал рулонный или профилированный настил — 5-8°. При использовании металлической черепицы или фальцевого покрытия – 18-35°.

Начинать монтаж мансардной крыши стоит с выбора будущего материала, который будет влиять на тип используемой стропильной системы.

Наибольший вес у керамической черепицы. Обратите внимание на дополнительные крепёжные конструкции.

В процессе монтажа кровельного материала на руках необходимо иметь чертёж самой крыши. Там должны быть помечены все важные места соединения стропил. Рассмотрим этапы монтажа крыши своими руками.

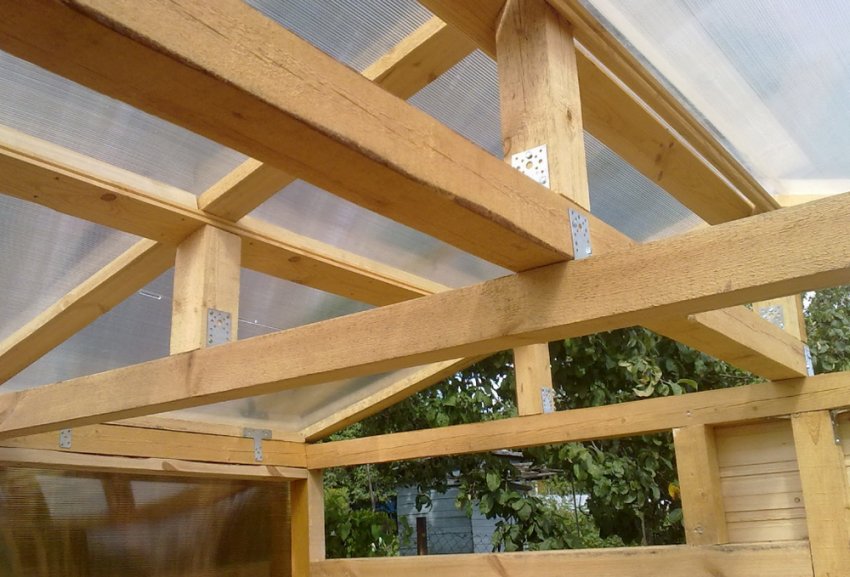

Установка стропил

Стропила делятся на несколько видов:

Наклонные — используются опоры разной высоты, на них монтируются балки под наклоном. Когда крыша односкатная, применяются внешние стены для монтажа. Если двускатная система — внутренняя и внешние стены. Не обязательно крепить стропильные ноги, достаточно их просто разместить по одной плоскости.

Висячие — элементы формируют стропильную ферму, для крепления которой используются внешние стены. Такая конструкция подразумевает упор ног стропил друг на друга.

Монтаж конструкции и сборка осуществляется на земле или непосредственно на самом сооружении. Если на земле, то потребуется заказывать автомобильный кран.

Дома из бруса и бревна не требуют обязательного укрепления стен для последующего монтажа кровли. Для кирпичной кладки потребуется установка армированного пояса.


В процессе заливки в армированный пояс устанавливаются металлические шпильки из оцинкованной стали. Их используют в последующем для монтажа мауэрлата — бруса, выполняющего роль фундамента будущей крыши.


Выступ шпилек по высоте составляет 2-3 сантиметра, этой длины достаточно для установки гаек с болтами. Обязательно проложите слой гидроизоляции из рубероида поверх армированного пояса. Рубероид сворачивают в 2 слоя. Специальный антисептик препятствует сгниванию дерева.

На сечение стропил оказывают влияние несколько факторов: вес кровельного материала, нагрузка от снега, шаг стропил, размер пролета и угол установки (градус наклона кровли).

В средней полосе РФ используются обычно двускатные крыше в частном строительном секторе. Наиболее современным материалом считается металлочерепица. Шаг стропил составляет 120 см и под 30 градусами.

Обрешетка

Сверху на стропила прибивается обрешетка. Выбранный материал покрытия крыши будет влиять на обрешетку, которая может быть с шагом и сплошной.

Сплошную используют для мягкой черепицы, в качестве подложки применяют тонкий листовой материал или фанеру. С шагом обрешетку применяют для ондулина, профлиста и металлочерепицы. Ширина досок будет составлять 20-25 см, толщина 2-2,5 см. Установив обрешетку, следом монтируется сплошной настил из доски. Ширина покрытия составляет 60-80 см.

Гидроизоляция, теплоизоляция, пароизоляция

Готовая кровля представляет из себя подобие сэндвича. При самостоятельном монтаже кровельного материала не забудьте про гидроизоляцию, теплоизоляцию и пароизоляцию. Пароизоляция помогает предотвратить появление влаги на слое теплоизоляции, из-за конденсата с внутренней стороны помещений. Материал пароизоляционный монтируется в слое утеплителя и отделки.

Наиболее распространенный материал мембранная пленка. Пленкой застилают каркас крыши с нахлёстом на конек в 10-15 см. Для крепления используется строительный степлер. Там где идет примыкание пароизоляционного покрытия к поверхности стены — используют специальный скотч.

Монтаж кровельного материала

Когда укладка всех слоев подойдет к своей заключительной стадии, следует позаботиться о скорейшем монтаже самого кровельного материала, чтобы защитить деревянные конструкции от дождя и снега.


Фото монтажа крыши

Также рекомендуем посетить:

Крыша своими руками пошагово от дизайнера Фрэнка Райта: видеоинструкции и фото

Строительство крыши начинается с выбора приемлемого архитектурного решения, которое будет отвечать вкусам и требованиям будущих владельцев. Кровля является неотъемлемой частью идеи архитектора и реализованного проекта. При этом довольно сложно говорить о выборе универсального варианта, который подходил бы для всех без исключения типов жилых строений и отличался интересным внешним видом. Тем не менее, именно о таких проектах хотелось бы рассказать и показать, как строится универсальная крыша своими руками пошагово с применением современных материалов.

Выбор конструкции крыши: красивый дизайн и оптимальная технология

Выбор проекта дома и конструкции крыши сложен тем, что практика только классического строительства насчитывает несколько десятков вариантов.

Каждый из них обладает своими особенностями и преимуществами, анализ которых для частных строителей становится непосильным. В результате выбор склоняется в сторону низкобюджетной и технологически простой двухскатной крыши. Но если речь пойдет о функциональности, дизайне и оптимальной технологии возведения, то классический вариант, очевидно, будет модифицирован.

Вальмовая кровля

К функциям возводимых современных крыш относят утепление дома, его звукоизоляцию, дополнительное тёплое помещение на мансардном этаже, аэродинамические характеристики с низкой ветронагрузкой и скатную форму для отвода осадков. Обычно для этих целей возводится вальмовая крыша, собираемая из закрепленных к стеновой или каркасной конструкции стропил. Ее преимущество состоит в возможности проектирования таким способом практически любых кровельных конструкций, в том числе, со сложными и нестандартными формами.

Вальмовая кровля – это классическая четырехскатная крыша. Известны многочисленные модификации, в том числе, полувальмовые двухскатные решения. Двухскатную крышу с определенными допущениями можно отнести к полувальмовой. Наиболее часто в строительстве применяются следующие вальмовые конструкции:

  • классическая четырехскатная с угловыми ребрами от конька и прямыми стропилами с правильной геометрией конструкции;
  • полувальмовая датская с вертикальным фронтом;
  • шатровая с треугольной формой всех вальм.

Модифицированная двухскатная кровля мансарды для компактных домов

Несмотря на привычный внешний вид, двухскатная крыша отвечает самым строгим требованиям функционального дизайна, что можно проиллюстировать с помощью фото проектов. В этих проектах есть общие элементы, которые делают дом более привлекательным, речь идет о выносном балконе и наличии полноценного второго этажа. При этом у этих домов есть и недостатки – это малая площадь и небольшая высота потолков подкровельного жилого пространства. Комнаты можно использовать как спальни и детские, что нельзя назвать рациональным решением для домов небольшой площади.

Архитекторы отличаются тем, что в своих проектах нередко неожиданно объединяют конструкции и получают интересные решения. Представьте теперь, как можно соединить двухскатную крышу и полноценный второй этаж. Именно так и сделал всемирно известный архитектор-постмодернист Фрэнк Райт. Многим известно его крылатое выражение: «Крыша – это символ дома».

Многих читателей при выборе проекта для строительства крыши привлечет дом Фрэнка Райта в стиле шале с очень интересной мансардной крышей, который он спроектировал для одного из своих клиентов. Это компактное строение имеет полноценные жилые помещения на первом и втором этаже, а также террасу с уличным камином. Проект и конструкция крыши вполне подойдет для загородного дома или дачи. Вертикальное расположение окон мансарды и козырьки защищают их от солнца и осадков.

Подобные выносные конструкции крыши могут быть одно- и двухсторонними. Особенностью дома-шале является, прежде всего, технологичность постройки. Фактически речь идет о возведении двухэтажного дома, к которому удачно пристроена кровля. Первый этаж представляет собой фундамент, собранный из дикого камня, второй этаж и мансарда сделаны из вручную профилированного бруса.

Если всмотреться, крыша окажется комбинированной: двухскатная крыша является больше оформительским элементом, а над выносными окнами встроена в общую конструкцию односкатная кровля. Монтаж крыши похожего дома без слуховых окон приведен в видео и отличается технологической простотой.

Подобные конструкции крыши имеют место и в классическом домостроении. Речь идет о двухскатных мансардных крышах со слуховыми окнами. При этом комнаты на втором этаже такого дома будут ожидаемо менее светлыми и просторными.

Четырехскатная кровля для больших одноэтажных домов

Приведенный выше пример отлично подходит для участков и домов малой площади, где нужно максимально практично использовать жилое и приусадебное пространство. Для больших одно- и двухэтажных домов без мансардного этажа лучше всего подойдет четырехскатная вальмовая кровля.

Их иногда называют домами в стиле Френка Райта.

Четырехскатная кровля универсальна и часто применяется в подсобных и технических помещений. Преимущества такой крыши – безопасный и относительно лёгкий монтаж для одного рабочего, небольшой расход материалов без отходов, низкие ветронагрузки и эстетичность. С помощью четырехскатной кровли можно возводить и мансардный этаж с хорошей освещенностью и довольно комфортными помещениями.

Иногда такие здания называют «домами прерий». Действительно Фрэнк Райт долго работал в Азии, он заимствовал многие архитектурные элементы из традиционных строений восточных стран. Одновременно на него повлияли традиции домостроения Восточной Европы, откуда он родом. Жизнь в Америке сформировала привязанность к колониальному стилю.

Расчет конструкции и проектирование крыши

Итак, в своем выборе для самостоятельного строительства крыши лучше остановиться на универсальных вариантах. Они отличаются более технологичным монтажом, который можно сделать без привлечения помощников.

Для этих целей обосновано лучше выбрать комбинированную двухскатную кровлю со вторым этажом для компактных коттеджей, а также четырехскатный вариант для больших домов и приусадебных построек. Проектирование крыши потребует знания некоторых терминов и названия конструкционных элементов, которые приведены на фото.

Конструктивная схема

Проектирование крыши проводится с помощью программных приложений Sketchup и Аркон. Профессионалы могут воспользоваться Autocad и Scad. В этом подразделе приводится видео по проектированию мансардной кровли с полноценными жилыми помещениями. Рассказывается подробно, как делается крыша своими руками поэтапно с использованием доступных инструментов.

Комбинированный вариант шале Фрэнка Райта может быть рассчитан подобным образом (не приводим по причине возможных авторских претензий). При этом учитывайте, что такой дом может быть подвержен большим ветронагрузкам, чем коттедж со стандартной мансардной крышей. Практически речь идет о комбинировании полноценного второго этажа с двухскатной кровлей и односкатными элементами. Угол наклона кровли в шале Фрэнка Райта составляет 45 градусов, наклон скатов – 25 градусов. Высота потолков в мансардных этажах обычно не превышает 2,6-2,7 м, но может быть увеличена за счет дополнительных нижних балок профилированного бруса.

Расчет нагрузок на кровлю

Во время проектирования нужно рассчитать нагрузки на крышу:

  • от собственного веса кровли после проектирования конструкции;
  • кратковременную нагрузку от веса людей, нормативное давление составляет 1,5 kPa на балку перекрытия, с коэффициентом надежности 1,3;
  • снеговая нагрузка: на крышах со скатом больше 60 градусов не рассчитывается, если скат меньше 30 градусов, то коэффициент принимается за 1, при более крутом скате рассчитывается методом соизмеримо росту угла. Как высчитывается снежная загрузка с учетом снегового района РФ, о чем рассказывается в видео;
  • ветровые нагрузки с ветреной и подветренной стороны, подробную инструкцию см. в видео.

В заключение нужно проверить результаты расчетов нагрузки на конструкцию мансарды отдельно и в совокупности, что также подробно освещается в видео-уроке. Нормативные требования отражены в СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения к СНиП 2.01.85».

Видеоинструкция по расчету нагрузок на кровлю:

Расчетная схема и конструктивный расчет

При расчете мансардной крыши с помощью программного приложения Scad можно визуализировать значения нагрузок, какие именно балки будут испытывать наиболее сильное механическое давление. В видео-инструкции приводятся формулы точного расчета конструкции кровли.

Если вы хотите упростить себе задачу, что вполне допустимо в выбранном проекте, использовать стандартные кровельные балки для перекрытий и стропил. Для мауэрлата могут быть применны балки от 10*10 см до 20*20 см. Минимальный шаг между стропилами составляет 120 см, он может быть увеличен до 180 см.

При увеличении количества стропил «на глаз» учитывайте увеличивающуюся нагрузку на фундамент и конструкцию стены. В случае каменного фундамента этим можно пренебречь. Размер сечения бруса может варьироваться от 8*10 до 10*20. В рассматриваемом примере стены на втором этаже придают достаточную жесткость конструкции, поэтому можно вполне остановиться на кровельной балке 8*20, что немного удешевит материалы. Ширина балки 20 см используется для утепляемых помещений и соответствует толщине утеплителя.

С целью экономии средств можно делать больший шаг стропил во всех проектах с большими углами наклона крыши, так как вся нагрузка в этом случае распределяется на несущие стены. Это характерно и для нашего проекта.

Видеоинструкция по способам получения расчетной схемы и конструктивного расчета мансардной кровли

Проектирование и расчет четырехскатной вальмовой кровли

Четырехскатная кровля, с одной стороны, требует довольно длительной подготовки кровельного леса, с другой — имеет невысокую конструкцию, в результате чего может быть сделана без привлечения помощников. Пример приведен в видео строительства вальмовой крыши для небольшого хозяйственного помещения или бани размером 4,66*5,20 м, которая имеет близкую к квадрату форму.

Функциональные преимущества вальмовой крыши

К функциональным преимуществам вальмовой крыши можно отнести отсутствие фронтона, в результате отсутствует необходимость зашивать крупные вертикальные плоскости. Кроме того, такая конструкция лучше защищает строение от осадков, так как фронтоны с двухскатной кровлей обычно заливаются во время сильных дождей.

Возвращаясь к особенностям конструкции, можно отметить, что дома с классической вальмовой кровлей совершенно оправдано называют «домами прерий», так как конструкция в сезон осадков надежно защищена от воды и минимизирует ветровые нагрузки. При этом такая крыша имеет повышенную снеговую нагрузку, о расчете которой рассказывалось выше, поэтому выбор нужно делать с учетом региона строительства.

Основное правило при проведении конструктивного расчета состоит в сохранении правильной геометрии классической четырехскатной конструкции и равных углов наклона всех 4-х вальм. В этом случае монтаж и плотницкие работу будут значительно проще, а также не возникнет проблем с подшивкой свесов.

Видеоинструкция по расчету и строительству вальмовой крыши для бани

Подготовка конструктивного расчета

Проектирование стропильной системы начинают от конька или вершины каждой вальмы. Стропила размещаются с равным шагом. В случае с каркасной баней в качестве базового расстояния между стропилами используется длина конька, стропила размещены на равных расстояниях от центра. Если требуется проектирование сложной вальмовой кровли для жилого дома, предлагаем ознакомиться с видеоинструкцией монтажа. Для расчета простых конструкций может быть использовано мобильное приложение Zhitov Calc для Android, специально разработанное с целью использования ее в «полевых» условиях.

Видеоинструкция применения калькулятора расчета вальмовой кровли

Пример расчета датской и других вальмовых крыш

Вальмовая кровля может иметь различные формы. На фото приведен один из примеров датской кровли.

Видеоинструкция по расчету и строительству датской крыши

Монтаж стропильной системы

Особенности монтажа двухскатной кровли

В источниках и методических пособиях по монтажу двухскатной крыши можно найти различные варианты крепления. В случае с двухскатной мансардной кровлей крепление проводится с помощью металлической кровельной фурнитуры, которая в значительной мере облегчает многие плотницкие работы и обеспечивает высокую надежность крыши. Подобное может быть реализовано с помощью деревянных накладок — способ более трудоемкий, но также гарантирует необходимую надежность конструкции. В общем случае работы проводятся способами, показанными на фото.

Крыша своими руками пошагово фото

Схема крепления стропильной системы

Примеры крепления стропил к мауэрлату (шарнирная система)

Крепление стропил у конька

Крепление и сращивание мауэрлата

Обратите внимание, что надежность конструкции зависит от качества крепления крыши к несущим стенам. Для этих целей должен быть сделан армирующий бетонный пояс по всему периметру зданий, так как надежное крепление мауэрлата к стене шпильками возможно только к бетону. Аналогичное крепление к силикатному кирпичу, которое практикуют многие частные бригады строителей, не может обеспечить требуемые параметры крепления! Особое внимание нужно уделить сращиванию мауэрлата. Для этих целей практикуют прямой или косой замок, который стягивается болтами с широкими шайбами.

В общем случае между стеной и мауэрлатом делается рубероидная прокладка, для изоляции некоторые мастера применяют жидкую битумную мастику и другие составы. Вариантов гидроизоляции верхнего края несущей стены достаточно, чтобы сделать выбор в соответствии с бюджетом.

Способ крепления стропил к мауэрлату выбирают в зависимости от доступных материалов. Опытными строителями рекомендуется к использованию шарнирная система, обеспечивающая адаптационные качества кровельной конструкции. Благодаря отсутствию жестких креплений, крыша с шарнирными соединениями при сильных нагрузках не повреждается.

Видеоинструкция по монтажу мауэрлата:

Видеоинструкция по монтажу мансардной кровли своими руками по проекту дома (в стиле шале Френка Райта)

Монтаж четырехскатной кровли на фото

Предлагаем ознакомиться с особенностями монтажа четырехскатной кровли по фото промежуточных работ. Основной принцип крепления стропил сохраняется для всех типов крыш, при этом в зависимости от выбранного типа кровли есть свои особенности.

Вальмовая крыша своими руками пошагово видео:

Укладка кровельного материала

Для самостоятельного монтажа рекомендуем мягкую кровлю. Можно выделить несколько ключевых преимуществ битумной черепицы:

  • не требуются трудоемкие высотные работы по подъему строительных материалов;
  • оптимальное соотношение цены и качества, несмотря на более высокую цену;
  • любые цветосочетания и возможность выбора дизайна крыши;
  • легкий самостоятельный монтаж;
  • отличная звукоизоляция;
  • улучшенная гидроизоляция за счет использования осб-плиты и гидроизоляционного слоя;
  • простой ремонт повреждений.

Видеоинструкция по монтажу мягкой кровли (битумной черепицы):

Заключение

Решение сделать крышу своими руками полностью оправдано, так как в отдаленных районах частные строительные бригады выполняют работы со всевозможными нарушениями строительных норм и технологии. Поэтому самостоятельный монтаж – это, прежде всего, уверенность в надежности конструкции своей кровли. Из всех вариантов самым универсальным можно считать четырехскатную вальмовую кровлю. Для маленьких домов можно рекомендовать комбинированную мансардную крышу. На основании всего объема представленной информации можно без труда проектировать и возводить все типы универсальных крыш.
