Монтаж водяного теплого пола под стяжку своими руками

Теплые полы в квартире — уже давно не роскошь, а часть системы отопления. Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».

Прежде чем устанавливать водяной пол

Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.

В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение. Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.

Плюсы водяного теплого пола

Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат, водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Для каких покрытий подходит водяной пол

Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.

Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:

• Не включайте терморегулятор выше 27 градусов.
• Перед покупкой ламината обратите внимание на класс износоустойчивости и его температурные ограничения. Для любых теплых полов (не только водяных) подойдет маркировка ламината от 32–33 и выше.
• Паркет, даже самый толстый, должен быть сделан из пород древесины, устойчивых к нагреву: ясеня, ореха, дуба. Откажитесь от бука, клена и экзотических пород.

Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать.

Схемы укладки труб

Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.

В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».

Михаил Краев

Во внешних комнатах укладывайте трубы «змейкой» — от окон или самых холодных стен к центру, чтобы комната прогревалась равномерно. Во внутренних комнатах используйте схему «спираль». В коридоре или узкой комнате проще класть трубы «змейкой», а в полукруглых или квадратных помещениях — по спирали.

Какие трубы выбрать

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства.
  Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Монтаж теплого пола: пошаговая инструкция

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

На гидроизоляцию положите утеплитель, например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку, чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками: это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг.

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос. Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300. Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Резюме

Теплый водяной пол может стать основным источником отопления или дополнением к радиаторам в комнате. Какую бы схему и материал для труб вы ни выбрали, это простой и сравнительно бюджетный способ создать в доме уют и комфортный микроклимат. С установкой системы можно справиться самостоятельно, если доверить этап расчета и проектирования мастеру. Так вам не придется разбираться в формулах, а при монтаже не будет лишних или недостающих деталей. Соблюдайте рекомендации по шагу укладки и радиусу изгиба. А если допустили ошибку, не волнуйтесь: пока не залили стяжку, есть шанс все исправить.

11.05.2022

Стяжка для теплого водяного пола

Содержание

• Что влияет на толщину стяжки
• Допускаемый минимум
• Допустимый максимум
• Заключение

Для достижения максимального комфорта внутри помещения, многие прикладывают все возможные усилия. Например, большое количество владельцев квартир и частных домов на пол укладывают напольное отопление. Современная система теплый пол – это отличное решение, ведь она идеально заменяет традиционную трубную и радиаторную систему отопления. Как правило, многие отдают предпочтение той системе, которая заливается стяжкой. И это не удивительно, ведь бетонная стяжка является идеальным аккумулятором тепла. Так, теплоноситель двигаясь по трубам, постепенно прогревает бетон. Бетон отличается высокой теплопроводностью. Как следствие, он начинает отдавать всю тепловую энергию в жилую комнату. Но чтобы все это работало правильно и хорошо, крайне важно соблюдать технологию по изготовлению стяжки. Прежде всего, в этой статье мы хотим рассказать вам о том, какая должна быть толщина стяжки для водяного теплого пола.

Что влияет на толщину стяжки

Прежде всего рассмотрим с вами все, что влияет на толщину отопительного пирога. Более того, оттого насколько правильно определить толщину, напрямую зависит:

• Эксплуатационный срок всей системы.
• Насколько равномерно будет прогревать пол.
• Теплоемкость пола.

Понятное дело, что тонкое основание греет очень быстро. Однако здесь есть и значительный минус. Тонкая поверхность теплого пола очень быстро греется и из-за этого она может начать трескаться. Особенно это будет видно там, где проложен греющий контур теплого пола. Более того, в таком случае напольное облицовочное покрытие будет прогреваться выше своей нормы. По этой причине некоторые покрытия могут из-за этого портиться. Если она будет сильно толстой, то в таком случае потребуется намного больше тепловой энергии. Как следствие, это сильно скажется на квитанциях по оплате за коммунальные услуги. Более того, из-за этого могут возникать проблемы по регулировке всех теплых полов, ведь основа долгое время будет удерживать высокую температуру .

Важно понимать, что стяжка для теплого пола выполняет роль не только как передатчик тепловой энергии. Стяжка для теплого пола служит как средство защиты от механического повреждения греющих элементов. Так, если она будет слишком тонкая, то при точечной сильной нагрузке она может не выдержать, что приведет к повреждению греющего контура. С другой стороны, не следует заливать ее сильно толстой по той причине, что у вас будет устанавливаться тяжелая мебель.

Как видно из всего вышесказанного, толщина стяжки на водяным теплым полом играет важную роль. По этой причине важно правильно ее выбрать. Согласно существующим нормативам, минимальная толщина может быть в районе 65 мм. Данной толщины будет достаточно только в тому случае, если дальше на теплый пол будет укладываться плитка. Этот облицовочный материал также будет сдерживать высокую нагрузку, по этой причине отопительному контуру никаких повреждений не будет. Что касается оптимальной толщины, то это 100 мм. Для промышленных или складских помещений допускается толщина стяжки на теплый водяной пол до 200 мм.

Итак, что же влияет на выбор той или иной толщины стяжки под теплый пол? Прежде всего определяет диаметр трубы. Дальше мы рассмотрим все эти показатели.

Допускаемый минимум

Минимальная толщина стяжки, как правило, имеет свои стандарты. Например, если сверху теплого пола будет заливаться самовыравнивающая стяжка, то допускаемый минимум может достигать до 20 мм. Если планируется заливка стяжки на основе цемента без армирования под плитку, то допускается минимум до 40 мм.

Важно! Достичь высоких характеристик по прочности и износостойкости с меньшим слоем покрытия вам попросту не получится. Поэтому указанные цифры являются минимальными.

Еще стоит также сказать, в каких случаях допускается заливка тонкой стяжки на теплый пол:

1. Если у вас имеется качественное и ровное черновое покрытие. В некоторых случаях черновое покрытие заливается, особенно тогда, когда речь идет о первом этаже частного дома, где имеется прямой контакт с грунтом. В таком случае черновая поверхность еще и утепляется.
2. Имеется выравнивающая стяжка, которая скрыла все имеющиеся дефекты. В этом случае речь идет о тонком покрытии, например, на бетонную плиту в квартире. Если вы хотите, чтобы ваша стяжка для теплого водяного пола имела минимальный показатель, то предварительно заливается тонкий слой выравнивающей стяжки.
3. Если в конструкции отопительного пирога отсутствует армирование. Некоторые системы теплого пола водяного могут включать использование металлической армирующей сетки. В этом случае вам не получится обойтись тонкой толщиной стяжки.

Важно! Заливка стяжкой теплого пола своими руками с минимальной высотой стяжкой невозможна и тогда, когда в том или ином помещении будет высокая нагрузка на напольное покрытие. Например, ванная комнате. В ней могут устанавливать чугунную ванну или другие тяжелые предметы. Или стиральная машинка, которая создает нагрузки в виде вибрации.

Допустимый максимум

Итак, теперь нам необходимо узнать, как толщина стяжки может быть максимальной. В этом случае также предусматриваются стандарты и положения. Но сразу стоит сказать, что делать сильно толстую для водного отопления под кафель не имеет никакого смысла. Лишний слой основания может спровоцировать негативные последствия, например:

• Значительный перерасход строительных материалов. Как следствие все это приведет к удорожанию всего проекта. Также увеличивается и объем выполнения работ.
• В результате сильно толстой стяжки для теплого пола приведет к инерционности процесса при нагревании пола. Значительно увеличится время, за которое будет прогреваться пол.
• Заметно сокращается полезная площадь помещения по высоте. Если вы проживаете в квартире где высота потолков и так минимальна, то заливать толстую стяжку не имеет смысла тем более.
• Дополнительная нагрузка на плиту перекрытия. Это крайне важно учитывать, ведь изготовленный теплый водяной пол будет оказывать серьезную нагрузку на плиту перекрытия, в среднем около 300 килограмм на метр квадратный и это при среднем слое. Если толщина увеличивается, увеличивается и нагрузка на перекрытие.

По каким причинам некоторые решают увеличить слой стяжки напольного обогрева? Здесь может быть несколько ситуаций. Например, есть цель сделать во всем доме один уровень. В таком случае в некоторых местах она может иметь большую толщину. Однако это не самое лучшее решение. Выровнять полы можно черновой стяжкой. Ведь если финишная будет служить в качестве выравнивающей, то это может привести к неравномерному прогреву пола. Такая ситуация на расход энергоносителя сильно не скажется, однако некоторые зоны пола будут греться неравномерно. Поэтому подумайте, а стоит ли рисковать и выравнивать полы финишной стяжкой.

Важно! Единственный случай, когда большая толщина стяжки на напольный обогрев оправдано, когда на основание будет оказываться серьезная нагрузка. Например, это может быть гараж, производственный цех и другие технические помещения.

Итак, какой вывод можно сделать? Какая стяжка лучше для теплого водяного пола? Безусловно, в каждом отдельном случае решение принимается индивидуально. Вам необходимо сразу обозначить цель эксплуатации того или иного помещения. Также учитывайте и тот факт, какое будет использоваться напольное покрытие. Существуют такие технологии, когда монтаж напольного отопления осуществляется без бетонной стяжки. Здесь в ход вступают технологии по укладке пола на деревянный пол. В этом случае водяной теплый пол без стяжки возможен.

Итак, выбирайте ту толщину, которая позволит вам испытывать максимальный комфорт. Обычно для частных домов, где будет небольшая нагрузка, останавливаются на толщине в районе 70 мм. Это та толщина, которая позволит обеспечить жилую площадь:

1. Равномерным прогревом пола.
2. Комфортной температурой.
3. Экономией при покупке всего оборудования и материала для стяжки.
4. Сократит объем всех работ.
5. Снизит нагрузку на нагревательный котел.

Заключение

Итак, как мы увидели, стяжка для напольного обогрева выполняет крайне важную роль. Однако, если неправильно определить ее толщину, то могут возникнуть серьезные проблемы. О них было уже сказано в этой статье. Поэтому мы рекомендуем придерживаться всех изложенных рекомендаций в этой статье. Это поможет вам достичь идеального баланса и качества при разработке и монтаже теплых полов. Так, вы сможете достичь хорошей температуры внутри помещения.

Мы надеемся, что этот материал был полезным для вас и вы получили немало полезной пищи для размышления. Делитесь своим опытом, оставляя комментарии в конце этой статьи. Это поможет новичкам не допустить распространенные ошибки. Также предлагаем вам просмотр подготовленного видеоматериала.

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как делать сухую стяжку пола своими руками
• Сухая стяжка Кнауф своими руками: инструкция, отзывы

что и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильного расположения коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на водяном теплом полу.

И неважно, как будут проходить работы — с привлечением бригады или своими силами. Главное, чтобы все процессы проводились правильно и в соответствии с действующими стандартами.

Содержание статьи:

• Какой может быть стяжка?
  • Способы нанесения
  • Отличие в материале изготовления
  • Особенности выбора толщины слоя
• Стяжка мокрого типа
• Нюансы проверки

Что можно12 9007

Видео по теме 9002 900 стяжка?

Трубы с водой или другим теплоносителем, используемые для обустройства отопления, спрятаны внутрь конструкции пола. собирается, как пирог, из нескольких слоев, среди которых есть стяжка, призванная защитить линию от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Методы нанесения

В зависимости от консистенции вещества, используемого для устройства, выделяют влажную, сухую и полусухую стяжку. Первый вариант изготавливается из доступных материалов – чаще всего это песок и цемент. Более того, вы можете попробовать реализовать его самостоятельно – нужно немного потренироваться и приложить усилия.

Особенность заключается в правильном приготовлении смеси и ее равномерном распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Мокрая версия стяжки идеально подходит для отделки мрамором, керамикой или другим декоративным покрытием. Слой хорошо проводит тепло и передает его натуральному камню, который максимально отдает его в помещение, обеспечивая обогрев

Сухой способ достаточно прост в монтаже и может быть реализован самостоятельно. Все комплектующие можно купить – производители предлагают сухую засыпку из композитных материалов и готовых гипсокартонных листов. Наполнитель будет располагаться по всей поверхности и покрывать сверху ГВЛ, который фиксируется саморезами.

Для выполнения третьего вида стяжки вам потребуется дополнительное оборудование. Это пневмонагнетатель и другие автоматические устройства. Чтобы равномерно распределить полусухую смесь, нужен опыт выполнения подобных работ.

Возможна аренда техники — строительные организации сдают ее в аренду. Правда, без навыков справиться с работой будет сложно. Смесь лучше покупать готовую – самостоятельное изготовление будет затруднено из-за труднодоступности отдельных компонентов. Да и производители не спешат делиться нужным рецептом.

Фотогалерея

Фото

Наполнитель плотно утрамбовывается, максимально заполняя все пустоты. Сверху он покрыт гипсоволокнистым листом. Правда, сухой вариант боится влаги

Деревянные модули крепятся к основанию, а металлические пластины вставляются в специальные углубления — пазы. Затем укладывается основная труба. Это сухой метод, который сложно назвать стяжкой.

Полусухая смесь трудно перемешивается вручную и распределяется по поверхности. Целесообразно заказывать его уже готовым, а поставку выполнять пневмонагнетателем 9. 0003

Для нанесения жидкого раствора требуется ловкость. Но если есть желание, то можно научиться. В крайнем случае поверх слегка неровной стяжки можно будет нанести самовыравнивающееся финишное покрытие

Сухая стяжка

Деревянные модули для водяного теплого пола

Полусухая смесь

Стяжка мокрого типа

Выбор расстановки зависит от особенностей помещения, навыков и бюджета. В любом случае, решив сделать полы теплыми, нельзя экономить на качестве. Даже самый лучший материал может испортить ваши кривые руки.

Тем более что система строится не одно десятилетие — затраты оправданы и окупятся в ближайшие годы. Если вы приглашаете дешевых сотрудников и не контролируете каждый процесс, который они выполняют, вы можете заплатить двойную цену.

Отличие в материале изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Вы можете приготовить раствор самостоятельно, купить сухую смесь и замесить ее, используя рекомендации производителя, либо заказать готовый материал, который будет доставлен в указанное время.

Наиболее часто используемые варианты:

• бетон — можно заказать или изготовить;
• раствор песка, цемента и дополнительных добавок для улучшения свойств будущих покрытий;
• цемент товарный с минеральными наполнителями типа Ceresit CN 85 и др.

При выборе готовых материалов для устройства стяжек следует внимательно следить за тем, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно необходимо соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Эта смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания.

Для стяжки поверх больше подходит бетонный или песчано-цементный состав, составленный в соответствующих пропорциях. Причем его рецепт можно усовершенствовать, создав более пластичную смесь, наиболее подходящую для устройства плавающей стяжки.

Для этого придется купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Он позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Также понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью можно создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не меньше. Песок следует выбирать чистый, не содержащий крупных фракций.

Важно помнить, что любую смесь, кроме сухой, следует использовать сразу. Его хранение недопустимо – начнется процесс застывания. А произойти это может через 2-4 часа, если иное не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Одним из ключевых моментов является выбор толщины стяжки для . Здесь слишком плохое значение слишком мало, и наоборот. В первом случае покрытие быстро растрескается по всей поверхности и просто выйдет из строя. Да и равномерного нагрева не получится.

Слишком тонкий слой не позволит теплу равномерно распределяться, поэтому он должен быть не менее 30 мм. Если тепло проходит через достаточно толстый слой бетона, то до поверхности доходить будет долго

Во втором — слишком высокий слой над трубой с теплоносителем будет долго греть.

Кроме того, пользователь дополнительно получит следующие недостатки:

• неравномерный нагрев — полосы тепла чередуются с холодными, особенно если внизу трубы диаметром 16 мм;
• большой расход материалов, превращающийся в ненужные отходы;
• долгое время укладки — толстый слой будет сохнуть более 1,5 месяцев, что не всегда допустимо;
• значительное повышение уровня пола уменьшит общую высоту помещения.

Оказывается, к выбору оптимальной толщины нужно подходить ответственно. Более того, если посмотреть рекомендации производителей оборудования и материалов по обустройству системы теплого пола, то они советуют делать слой стяжки в среднем на 40-45 мм выше уровня трубы.

На выбор толщины напрямую влияют следующие факторы:

• шаг укладки;
• сам диаметр ;
• тип смеси для заливки на поверхность;
• высота потолка в помещении;
• прочность пола.

С особенностями расчетов водяных теплых полов и определения оптимального шага укладки, с которыми настоятельно рекомендуем ознакомиться.

Учитывая исходные данные, необходимо определить параметры будущего слоя. Причем меньше 30-35 мм брать нельзя, а максимальный предел 100-120 мм. Это рекомендуемые ограничения для жилых комнат.

При монтаже стяжки его часто выполняют в 2 этапа — сначала заливают трубы, застилая на одном уровне с ними. Затем нанести второй слой нужной высоты (+)

В случае с производственными помещениями подход будет кардинально другим — все зависит от их назначения и нагрузок, которые необходимо выдерживать — будут ли посетители танцевать, если это кафе или вилочные погрузчики, если речь идет о складе супермаркета. Речь идет о толщине 200 мм.

Более популярный материал для устройства стяжки – бетон или цементно-песчаный раствор, наносимый мокрым способом. Важно не забывать о необходимости выполнения деформационных швов, которые обеспечат качественный цельный слой над трубами с водой.

Для этой процедуры используйте прокладку из пенополистирола шириной 10 мм — демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому не оказывает на них никакого воздействия при нагреве или охлаждении.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить по периметру помещения демпфирующую ленту из эластичного материала. Важно сделать это до укладки стяжки.

Фотогалерея

Фото

При переходе магистрали из помещения в помещение в обязательном порядке в дверном проеме должен быть выполнен компенсационный шов с помощью эластичной ленты. Это позволит избежать трещин на стяжке.

Для помещений площадью 60 м2 и более необходимо выполнять разбивку на секции по 30 м2. В противном случае растрескивание покрытия будет обеспечено.

Если помещение длинное, то его тоже придется отделять деформационным швом. Максимально допустимая длина с одной стороны 8 метров

Для помещений сложной формы, даже если они не превышают 30 м2, целесообразно делать разделение демпферной лентой. Бетон при высыхании деформируется, а пластиковая лента все это возьмет на себя.

Магистраль идет из комнаты в комнату

Большая площадь

Длинная комната

Сложная комната

Стяжка мокрого типа

Самостоятельно можно выполнить стяжку из песчано-цементного раствора. Приготовить его в домашних условиях не сложно. Более того, покупка дополнительных включений улучшит характеристики прочности и пластичности смеси, сделав ее похожей на бетон.

Рецепт приготовления влажной рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 часть цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно всыпать пластификатор, а для армирования ввести волокно.

Фотогалерея

Фото

Песок покупать просеянный, а цемент марки М400 или М300. Такие компоненты позволяют получить качественную смесь

Пластификатор покупают на предназначенный для бетона. Добавлять его следует исходя из рекомендаций, данных производителем на упаковке

Волокно лучше брать полипропиленовое. Его потребуется 0,9-1 кг на 1 м3 раствора. При добавлении этот компонент тщательно перемешивается с сухими компонентами, обеспечивая равномерное распределение в смеси

В готовой рабочей массе все компоненты должны быть хорошо распределены. При использовании армирующей сетки фибра в раствор не добавляется, ограничивается пластификатором и водой

Песчано-строительный цемент

Пластификатор для бетона

Полипропиленовая фибра

Готовая смесь

Перед приготовлением состава необходимо определить сколько слоев стыковать в два или в один? От этого будет зависеть объем смеси, которую нужно будет приготовить.

Сначала можно залить уложенные трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, будет сделан после высыхания первого. Или сразу сформировать слой нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения потребуется разметить в помещении высоту будущего слоя. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото

Необходимо просверлить отверстия для установки дюбелей-гвоздей по ровной линии — место установки маяка

Дюбель диаметром 8 мм прочнее держится в бетоне чем 6 мм. Сначала надеваем на него шайбу, чтобы обеспечить плотное прилегание к пене. Вбиваем пластиковые дюбели по всей длине помещения

С помощью лазерного уровня отмечаем высоту будущей стяжки – она на такой глубине, что придется забивать гвозди. Важно учитывать толщину маяка при установке его на дюбель, чтобы не ошибиться с высотой

Осталось водрузить металлическую рейку на подготовленные крепления и проверить правильность установки с помощью лазерной разметки — линия должна быть идеально прямой

Пришло время фиксации — накладываем раствор без зазоров по линии укладки планки из будущего маяка, соблюдая осторожность, чтобы не повредить контур трубы

Чтобы не погнуть рейку, погружайте ее в раствор плавными направленными движениями. Выполняйте уверенно и аккуратно по всей длине маяка.

Необходимо выровнять раствор под рельс. Для этого в местах, где есть зазоры между поверхностью и маяком, нужно добавить еще смесь и тщательно ее разровнять. Излишки раствора следует удалять с небольшим уклоном.

Дальнейшие работы можно продолжить через сутки, когда смесь схватится и прочно зафиксирует поставленный маяк

Сверление отверстий

Забивка дюбелей

Определение высоты стяжки

Установка маяка

Нанесение раствора под профиль маяка

Погружение маяка в раствор

Выравнивание раствора вровень с маяком

Раствор, прочно закрепивший маяк

Вариант маяка — верный помощник в получении правильной стяжки поверхность. Причем демпферная лента на этом этапе уже должна быть приклеена по периметру и во всех местах, где вы хотите сделать деформационный шов. Без него даже самая лучшая технология укладки не оправдает себя – поверхность покроется трещинами.

Через сутки после установки маяков, используя влажный раствор, можно продолжать работу. Заливка смеси в трубу.

Фотогалерея

Фото

Сначала наносится раствор, начиная с дальнего от входа в помещение угла. Делать это нужно постепенно, работая с небольшим участком

Для выравнивания поверхности можно использовать длинную строительную рейку – правило. Стягивать излишки раствора следует широкой стороной приспособления, а острая предназначена для удаления излишков при оштукатуривании стен

В местах, где не хватает объема, можно смело добавить немного раствора, равномерно распределив по всем неровностям

Осталось еще раз подтянуть правило над обрабатываемым участком, ориентируясь на уровень, заданный установленной маячной рейкой. Предварительно устройство следует очистить от излишков раствора.

Начать с угла

Правило для сглаживания

Добавление раствора в желоба

Повторное выравнивание по правилу

Аналогичным образом вы должны заполнить все участки комнаты, постепенно продвигаясь к выходу. Важно завершить работу до того, как смесь утратит свои свойства. Дожидаемся полного застывания уложенного слоя. На это уйдет не менее 28 дней, если иное не указано в инструкции.

Если вы использовали смесь, купленную у одного из производителей и предназначенную для покрытия труб теплого пола, время ожидания может отличаться. Здесь приходится придерживаться рекомендаций конкретного производителя, чья марка раствора использовалась.

Фотогалерея

Фото

Срезать все неровности и брызги со стен

Убрать неровности поверхности

Убрать весь мусор

Затирка и проверка ровности

Поверхность готова к укладке плитки. А вот для линолеума или ламината необходима притирка. Для этого заливаем стяжку водой, берем полироль и тщательно протираем. Процедура позволяет получить идеальную ровность на выходе.

Такой результат может порадовать не каждого новичка, выполняющего стяжку впервые. Здесь на помощь придет самовыравнивающаяся смесь, которая призвана убрать все перепады. Применяется в соответствии с рекомендациями производителя.

После нанесения останется дождаться высыхания и никакой затирки делать не придется – в результате получается ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы проверки

При устройстве стяжки мокрого типа из бетона или цементно-песчаной смеси наемной бригадой не стоит торопиться и сразу оплачивать их услуги. Необходимо дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность укрывают пленкой, периодически смачивая водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, которым покрывали трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только истекло отведенное время на закалку, можно провести ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме на работу.

Прежде всего, следует вовремя внимательно осматривать поверхность – наличие трещин однозначно свидетельствует о допущенных ошибках. Такая работа не может быть принята

При осмотре необходимо обратить внимание на каждый участок стяжки во всех помещениях — наличие блеска нежелательно, верхний слой должен быть ровным, равномерно серым, без сколов и трещин.

Затем ровность поверхности проверяют двухметровой рейкой — правилом. Наносится в нескольких местах на стяжку. Норма, если зазор не превышает 4 мм. Это СНиП 3.04.01-87, таблица 25.

Следует проверить горизонтальный уклон — допустимый на длине 4 метра, отклонение от горизонтали не более 0,2 процента. Получается, что в этом случае допустимый уровень уклона составляет 8 мм

Для постукивания лучше брать не молоток, а деревянный брусок и постукивать по обуху. Проверяется вся поверхность — звук одинаковый, звонкий. Если глухой, то есть отслоения стяжки от основания.

Если поверхность выдержала испытание с честью, работа может быть принята и выплачена бригаде честно заработанными деньгами. Если это результат самостоятельной работы, то этим можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что они запускаются через месяц, не раньше. Начинать с 25 с ежедневным повышением температуры на 5 градусов до достижения проектного значения, не забывая следить за потерей давления.

Правила и примеры расчетов системы водяного теплого пола. Рекомендуем ознакомиться с полезной, систематизированной информацией.

Выводы и полезное видео по теме

Технология укладки стяжки на видео:

Подробное видео с пояснениями минимально и максимально допустимой толщины стяжки для водяного теплого пола:

О выборе вид смеси и правила ее изготовления для устройства стяжки:

Существующие способы создания стяжки под трубы теплого пола позволяют выбрать наиболее подходящий вариант для вашего помещения.

Заниматься этими работами самостоятельно или пригласить бригаду — решение зависит от выбранного способа и особенностей обустраиваемого помещения. В любом случае знание нюансов пригодится для проверки качества поверхности по окончании работы.

Хотите рассказать о том, как вы делали стяжку для системы подогрева пола? У вас есть полезная информация для посетителей сайта по производству работ? Пожалуйста, оставляйте комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы.

Стяжка под теплый пол своими руками

Содержание

1. Состав для стяжки теплого пола
2. Толщина и горизонтальная стяжка
3. Опасность растрескивания
4. Последовательность укладки

Выполнение стяжки – один из важнейших этапов монтажа теплого пола своими руками. К этой работе следует подходить с максимальной ответственностью, так как от ее качества зависит не только внешний вид будущего пола. Стяжка для теплого пола выполняет несколько важных функций:

• защищает систему отопления от механических повреждений, а в случае электрического теплого пола еще и от воздушных;
• выполняет роль напольного радиатора внушительной площади, распределяя тепло от обогревателя по всей поверхности пола и обогревая все пространство помещения;
• служит ровной поверхностью для отделки полов.

Состав для стяжки теплого пола

Однозначного мнения о том, какой вид стяжки лучше подходит для обустройства теплого пола своими руками, не существует. В последнее время появляются сторонники сухой стяжки, в основе которой лежат сухие материалы, позволяющие не тратить время на просушку раствора, как при мокром варианте. Но самой распространенной формой продолжает оставаться мокрая стяжка.

Для теплого пола подходят следующие варианты состава:

• Цементно-песчаный раствор, смешанный в пропорции 3:1. Подходит как для водяного, так и для электрического теплого пола.
• Бетонный раствор, содержащий мелкий заполнитель. Отличный вариант для системы водяного отопления, позволяющий избежать растрескивания поверхности.
• Самовыравнивающиеся смеси. В самостоятельном варианте подходят для заливки ТЭНов, удобны при выполнении работ своими руками.
• Специальные смеси для теплых полов. Они имеют разный состав, представлены в магазинах в большом ассортименте.
• Клей для плитки. Он играет роль стяжки при использовании электронагревательных элементов.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как резать ГВЛ: как резать листы в домашних условиях

Совет: для повышения прочности пола при выполнении своими руками используйте армирующую сетку. Увеличить стойкость составов помогает добавление различных пластификаторов и микрофибры.

Толщина и горизонтальная стяжка

Одним из важнейших параметров стяжки для теплого пола, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможны равномерный нагрев материала и качественная теплоотдача. Поэтому недопустимо начинать работу при наличии на черновом полу неровностей и перепадов – в этом случае его предварительно выравнивают.
2. Покрытие не должно быть слишком тонким, т. к. в этом случае прогрев будет неравномерным и прогреваться будут только определенные зоны. Тонкий слой не будет аккумулировать тепло и быстро остынет. Слишком тонкий может привести к трещинам.
3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

Для водяного теплого пола стандартная толщина стяжки 6,5–7 сантиметров, из них над трубами располагается слой толщиной 3–5 сантиметров.

Для электрических теплых полов с использованием кабелей толщина должна быть равна 2,5–3 см, для пленочного типа утеплителя – 1–1,5 см.

Для системы водяного отопления критична горизонтальная поверхность, при использовании ТЭНов допустим небольшой уклон.

Опасность растрескивания

При использовании традиционной мокрой стяжки очень важно предотвратить растрескивание. Их появление может привести ко многим негативным последствиям:

• станет невозможным равномерный прогрев помещения, что сведет на нет преимущества современной системы отопления;
• неравномерный прогрев участков пола приведет к перегреву отдельных термоэлементов и их последующему выходу из строя;
• может пострадать отделка пола.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: 3D полы в ванной и туалете: 9 фото, цена, технология

Для предотвращения появления трещин при изготовлении стяжки своими руками необходимо:

• правильно соблюдать пропорции раствора , а также режим сушки;
• используют пластификаторы для повышения эластичности состава;
• укрепить конструкцию арматурой или армирующей сеткой;
• для установки демпфера между стеной и стяжкой.

В качестве демпфера можно использовать демпферную ленту или пену низкой плотности. Его основная задача – компенсировать расширение и сжатие материала в результате изменения температуры.

Последовательность укладки

Стяжка для теплого пола не заливается на голые полы, конструкция представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи. При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев.

«Пирог» для водяного пола

Для водяного теплого пола наиболее распространенным считается следующий вариант монтажа:

1. Слоистая гидроизоляция. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция предотвращает проникновение влаги со стороны пола, а тепло системы отопления не тратится на высыхание.
2. Теплоизоляция. Основная задача теплоизоляционного слоя – направить в помещение максимальное количество тепла и создать препятствие для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:
• пенополистирол толщиной 3 сантиметра, не позволяющий бетону вытягивать тепло;
• светоотражающее теплоизоляционное покрытие, направляющее тепловой поток вверх.
1. Армирующий слой. Для армирования обычно используется специальная сетка, армирующая стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Трубная система.
3. Стяжка. Этот слой выполнен по стандартной технологии с использованием маяков.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:Как правильно укладывать OSB на старый деревянный пол?

Совет: чтобы трубы не всплывали во время заливки раствора, их необходимо закрепить на плитах утеплителя или на армирующей сетке.

Особенности укладки слоев электрического пола

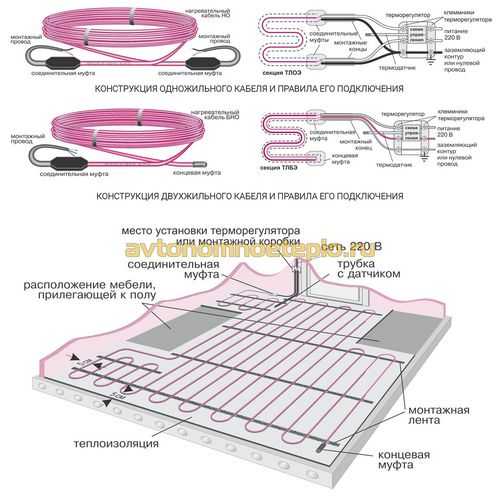

Устройство «пирога» при использовании кабельного обогрева и нагревательных матов будет таким же, как и при водяной системе. Однако необходимо помнить, что кабель не должен касаться теплоизоляции, поэтому его необходимо крепить к армирующей сетке, подвешенной между лагами. Пленочные нагревательные элементы можно размещать поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Важно: инфракрасную нагревательную пленку ни в коем случае нельзя укладывать под стяжку. Чистовой пол укладывается непосредственно на пленку или на гипсокартонные плиты, уложенные поверх пленки.

ЭКСПЕРТ-САЙТ

Цугунов Антон Валерьевич

Мастер Универсал

• С 2003 года занимаюсь ремонтом и отделкой помещений.
