Технология сборки каркасного дома своими руками: Каркасный дом своими руками: пошаговая инструкция

Сборка каркасного дома — как строить из каркаса.

Каркасная технология привлекает ценовой доступностью и возможностью построить дом при минимальных навыках домостроения. При этом качественный каркасник отличается энергоэффективностью, он сохраняет тепло и позволяет меньше платить за газовое отопление каркасного дома. Рассмотрим, как выполняется сборка каркасного дома, если работы ведутся своими руками. И в чём преимущества готовых домокомплектов, которые можно заказать у производителя.

Содержание статьи

1. Сборка каркасного дома
   • Сборка стен
   • Межэтажные и чердачные перекрытия
   • Стропила под крышу
   • Окна и двери
   • Внутренние стены
   • Утепление
   • Отделка
2. Сборка домокомплекта
3. Сборка каркасно-щитового дома
4. Стоимость сборки

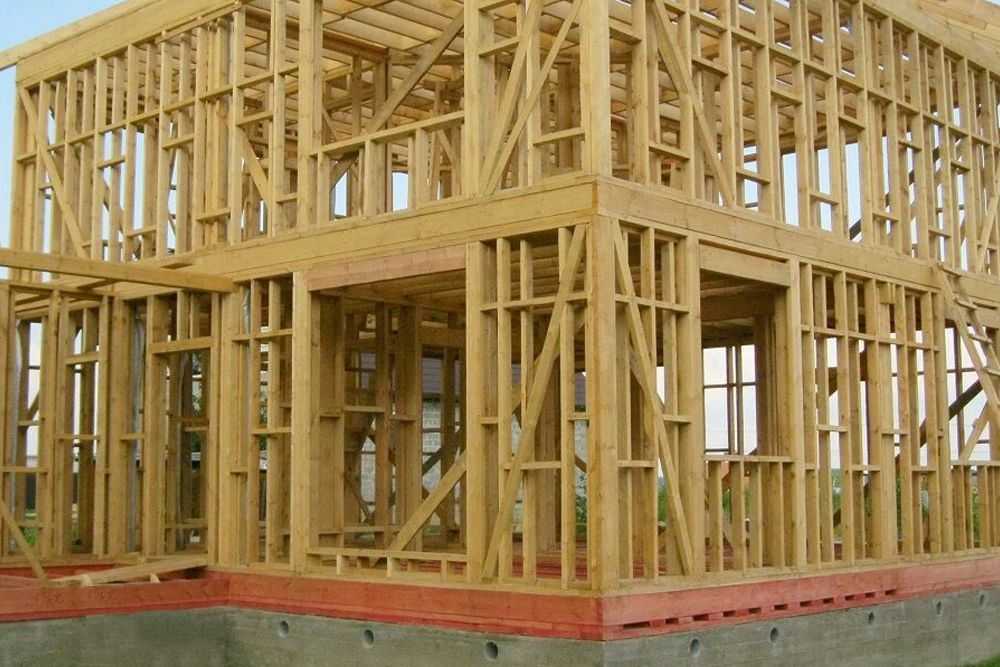

Сборка каркасного дома

Существует две основные технологии каркасного строительства.

• Каркасно-панельная, при которой вначале сооружают каркас и, после – навешивают стеновые панели.
• Каркасно-щитовая, при которой стены собирают из готовых щитовых элементов, собранных и утепленных на заводе.

Первая технология является способом последовательной сборки строения из отдельных элементов. Сооружается каркас, стены, кровля, выполняется утепление, внутренняя и наружная отделка. Второй вариант представляет метод строительства из готовых элементов — блоков. Без подготовительных операций по возведению каркаса, навешивания обшивки, утепления и другого обустройства стен.

Сборка мансардного этажа.

Каркасно-панельная технология сложнее в реализации, она требует знание строительных навыков. Вторая – предназначена для людей без специального образования. Позволяет построить дом даже человеку, который мало смыслит в строительстве и решил заняться собственным жильём. Для такого «мастера» каркасно-щитовая технология является единственно правильным подходом к строительству. Технология сборки каркасного дома отличаются от других строительных технологий доступностью и последовательностью.

На заметку

При точном соблюдении инструкций хозяин жилья гарантированно получит новый дом каркасной сборки. Стены дома будут тёплыми, прочными и надёжными. А заселение будет в возможно рекордные сроки, по сравнению с кладкой кирпича или литьём бетона.

Приведём описание, как делается правильная сборка каркасного дома своими руками для каркасно-панельной технологии. Что делают после заливки и затвердевания фундамента?

Сборка стен

Пошаговая сборка каркасного дома начинается после монтажа свайно-винтового фундамента, тогда сооружают каркас будущих стен. Его выполняют в несколько заходов:

1. Вначале кладут деревянный ростверк – нижний ряд больших тяжёлых балок, на которые будет опираться нижняя обвязка дома  и несущие вертикальные стойки. Ростверк распределяет давление отдельных участков стены на весь свайно-винтовой фундамент, предупреждает его перегрузки, возможные проседания.
2. Сборка стен каркасного дома начинается, когда на ростверк ставят рамы, сколоченные на земле из нескольких вертикальных опор с нижней и верхней обвязкой. Их крепят наклонными уключинами для жёсткой фиксации, а также во все вертикальные стойки врезается ригель, который равномерно распределяет нагрузку между всеми стойками.
3. Все стены скрепляют между собой второй верхней обвязкой. Таким образом, замыкают круг несущих элементов и создают основу для стропил кровли или для последующего монтажа второго этажа.

Готовый каркас обшивают снаружи панельным материалом. Так формируется наружная поверхность стены. Наружные панели не только защищают балки от намокания, но также упрочняют строение, делают его надёжным и ветроустойчивым.

Описанная технология возведения стен является каркасно-панельной. Она может использовать элементы щитовой технологии. А именно – предварительную сборку нескольких вертикальных опор каркаса в блок и установку собранного блока на ростверк целиком. Этот метод получил название «платформы» и приобрёл большую популярность среди застройщиков. Его часто демонстрируют видео по сборке каркасных домов.

Межэтажные и чердачные перекрытия

Перекрытия располагаются между этажами. Они формируют пол верхнего этажа и пол чердака, а также предоставляют основу для навешивания потолочных панелей нижнего этажа. В каркасных строениях перекрытия выполняют из прочных деревянных балок, размер которых определяется расстоянием между стенами и расчётами балок на прогиб.

Перекрытия пола нижнего этажа обязательно пропитывают антисептиком и водозащитным материалом. Важно не допустить распространения грибка и гниение в нижних балках. При прямоугольной форме сечения балки перекрытия ставят на «ребро».

Балки перекрытия второго этажа.

После укладывание балок перекрытия, к нижней части их рёбер подшивают доски потолка, если это перекрытия второго этажа и выше. Между балками перекрытия кладут звукоизолятор. Поверх балок укладывают чистовой пол.

Стены второго и последующего этажей собираются аналогично стенам первого этажа, по той же технологии.

Стропила под крышу

После сооружения перекрытий верхнего этажа поверх самой верхней горизонтальной обвязки собирают стропильную систему и сооружают крышу. При этом возможны разные варианты последовательности сборки стропил.

Вариант №1:

1. Поставить вертикальные опоры под коньковую балку и установить сам конёк.
2. После – установить попарно наклонные стропила – одним концом на коньковую балку, вторым – на мауэрлат. Свес стропил с периметра наружной стены должен составлять минимум 500-600 мм. Парные стропила необходимо укрепить поперечной планкой — ветровым ригелем.
3. Уложить поверх стропил доски обрешетки – основу для последующего монтажа кровли.

Вариант №2:

1. Собрать на земле готовый треугольный блок из двух наклонных стропил и поперечного крепления — ветрового ригеля.
2. Поднять его и установить поверх балок верхней обвязки.
3. После установки всех стропильных блоков – уложить на них коньковую балку.
4. Уложить поперёк стропил доски обрешетки под кровлю.

Окна и двери

Устанавливаются после обшивки наружной стены. При этом важно учитывать качество строевого леса, из которого собран каркас. Если это лес сухой – то нет необходимости задерживать строительство и выстаивать дом. Если же строевой лес – частично сырой, то возможна его усадка, поэтому необходимо выдержать каркас под крышей 2 месяца во избежание коробления стен.

На заметку

При установке окон и дверей в «сырой» каркас возможна деформация коробок в проёмах, сложности с распахиванием дверей.

Внутренние стены

Каркасные строения предоставляют свободу дизайна и разрешают располагать внутренние стены или любым образом обойтись без них. Поэтому важно понимать, что в каркасных домах любые внутренние стены являются подвижными и, при необходимости могут быть демонтированы и переставлены в новое место.

Схема внутренних перегородок.

К сооружению внутренних стен приступают после навешивания кровли и монтажа наружного стенового материала. Их расположение определяется проектом и описывает схема сборки каркасного дома. Однако внутренние стены не являются несущими, поэтому их сдвиг возможен без дополнительных просчётов прочности.

Утепление

Инструкция по сборке каркасного дома рекомендует обязательное утепление для всех типов домов, предназначенных для круглогодичного проживания. Без утеплителя каркасный дом будет холодным подсобным помещением. С утеплением вы получите уютное и комфортное энергосберегающее строение.

На заметку

Минеральная вата является паропроницаемым материалом. По технологии утепления между её наружной поверхностью и стеновой обшивкой должен быть вентиляционный зазор толщиной 50-70 мм для удаления влаги.

Отделка

Простота или сложность отделки определяется выбором материала для стеновой обшивки. Материал внутренней стены является той основой, на которую наносят комнатный декор. Если внутренние стены обшивают доской, панелями МДФ, то дополнительная отделка комнат будет совсем минимальной. Если в качестве стеновой обшивки используется гипсокартон, то объём отделочных работ будет тоже небольшим – наклеить обои или нанести декоративную штукатурную смесь по идеально ровной стене.

Внутренняя отделка гипсокартоном.

Если же стены обшиты ОСБ, то понадобится дополнительная операция по их выравниванию – черновая и чистовая штукатурка. После которой можно будет приступать к окончательному декору внутренних стен.

Сборка домокомплекта

Под домокомплектом понимают набор строительных материалов с помощью которых делаются каркасные дома для самостоятельной сборки. Все материалы домокомплекта поставляются в полностью готовом виде. Они готовы к непосредственной сборке без дополнительных технологических операций – распиливания, пропитки, другой обработки.

Пиломатериалы для строительства обрезаны, ошлифованы, пропитаны антисептиком, поставлены в проектном размере и промаркированы. Одно из преимуществ комплектного строительства – минимальное количество обрезков, экономия строительных материалов и средств на их закупку.

На заметку

Домокомплект позволяет сэкономить на закупке деревянных пиломатериалов – вы получите готовые детали, под размер, без переплаты на обрезку стандартных балок, без оплаты работы распиловки.

Цифры и буквы маркировки используются для сборки каркаса и стен. Они являются уникальным кодом, указанным в спецификации. Сборка домокомплекта каркасного дома начинается с последовательного укладывания пронумерованных балок и панелей описываемых в инструкции, которая сопровождает домокомплект и является подробной инструкцией к самостоятельному строительству.

Сборка домокомплекта.

В качестве дополнительной услуги к домокомлекту каркасного дома может быть предоставлена услуга «Шефмонтаж». Под этим термином понимают консультации профессионального строителя в процессе сборки стен строения и их утепления. Данная услуга позволяет сэкономить силы и время, избавляет от долгого поиска нужной информации, гарантирует профессиональный подход к решению любых строительных вопросов.

Сборка каркасно-щитового дома

Сборка каркасно-щитовых домов отличается от каркасно-панельных физической тяжестью выполнения работ. В каркасно-щитовом строительстве отдельные элементы собираются в готовый «модуль» на заводе, после чего их привозят на участок строительства и устанавливают на стены.

На заметку

Вес каждой СИП панели варьируется от 40 до 100 кг. Поэтому сборка СИП дома требует использования нескольких пар сильных мужских рук или работы спецтехники. В необходимости использования погрузочно-разгрузочных машин – недостаток каркасно-щитовых строений.

Ещё один недостаток строений по принципу каркасно-щитового строительства – утепление готового щита может не соответствовать заявленному при продаже. Готовые для монтажа панели утепляются на заводе в процессе изготовления. И не всегда можно быть уверенным, что установлен именно тот утеплитель. Или что его толщина и изолирующие характеристики соответствуют обозначенным нормам.

Стоимость сборки

Для ориентировочного определения стоимости сборки каркасного дома можно пользоваться удвоенной суммой расходов на строительные материалы. Однако на практике стоимость работ по сборке будет выше затрат на материалы на 10-20%. Поэтому посмотрим как производится сборка каркасного дома своими руками, видео будет весьма кстати тем, кто хочет снизить цену строительства до закупочной стоимости дерева, стеновых панелей и кровли.

Цена сборки каркасного дома определяется сложностью работ и необходимостью строительной квалификации. Несмотря на относительную простоту, стоимость работ составляет существенную часть растрат на возведение каркасного дома. Стоимость сборки каркасного дома составляют как минимум половину стоимости дома.

Технология строительства каркасного дома своими руками

СОДЕРЖАНИЕ:

• Свайно-винтовой фундамент для каркасного дома
• Столбчатый фундамент для каркасного дома
• Начало изготовления каркаса
  • Нижняя обвязка каркасного дома
  • Узлы каркасных домов
• Устройство стен каркасного дома
  • Верхняя обвязка каркасного дома.
• Какой утеплитель лучше для каркасного дома?
• Обшивка и теплоизоляция каркасного дома
• Мыши в каркасном доме!
• Сколько стоит построить каркасный дом под ключ?
• Отзывы владельцев каркасных домов

Постройка каркасного дома, как и любого другого жилья, начинают с изготовления фундамента. Каркасные дома характерны своим небольшим общим весом, по этой причине под строительство каркасного дома изготавливают свайно-винтовой или столбчатый фундамент.

Свайно-винтовой фундамент для каркасного дома

Данный тип фундамента изготавливают для строительства каркасного дома только на стабильном устойчивом грунте. Песчаная или заболоченная почва не подходит для свайно-винтового фундамента. Изначально на участке производится разбивка с помощью забитых в грунт деревянных кольев и натяжке между ними лески или шпагата. Разбивка выполняется строго в соответствии с чертежами или планом будущего дома. Натянув шпагат, далее по всему периметру производят на грунте отметки, обозначая расположение винтовых свай. В среднем расстояние между сваями составляет 150-170 см.

На следующем этапе приступают к забуреванию в грунт металлических свай. Обычно процесс забуревания механизированный и осуществляется с помощью грузового транспорта, оснащенного подвижным рукавом и гидроприводом. Существует и ручной способ забуревания металлических свай, однако он требует колоссальных физических усилий. После забуревания в грунт всех свай в соответствии с чертежом, по всем верхним концам свай монтируется первичная обвязка. В качестве обвязки используют перевернутый полками вниз широкий металлический швеллер. В зависимости от формы верхнего конца свай, швеллер приваривают сваркой или монтируют при помощи болтов или шпилек.

Столбчатый фундамент для каркасного дома

Столбчатый фундамент менее капризен к устойчивости грунта. Такой тип фундамента можно изготавливать даже на песчаной или подзолистой почве. Начинается изготовление столбчатого фундамента так же, аналогично, как и свайно-винтового с разбивки. После обозначения периметра здания и основных его осей натянутым шпагатом, приступают к выкапыванию квадратных ям. Интервал между ямами обычно составляет 150 см. Форма ямы – правильный квадрат со стороной 40х40 см или массивности конструкции здания 60х60 см. Глубина ямы рассчитывается исходя из уровня промерзания почвы в зимний период. В среднем ямы изготавливают глубиной 80-120 см.

После изготовления ям, их дно тщательно трамбую, и насыпают на дно слой щебня мелкой фракции толщиной 8-10 см. Данная щебневая подушка выполняет функцию дренажа в период весеннего таяние снега и осенних дождей. Подушку из мелкого щебня трамбуют и укладывают поверх нее арматурную решетку. Для изготовления арматурной решетки предварительно нарезаются прутки арматуры а3, диаметром 10-12 мм, по длине равные стороне квадратной ямы. Нарезанные арматурные прутки укладываю на ровной площадке перпендикулярно друг другу, так, чтобы образовывалась ячейка 100х100 мм, и связывают между собой обожженной проволокой. Далее на изготовленную решетку закрепляют несколько арматурных держателей круглой формы, удерживающих арматурную решетку в приподнятом состоянии.

После укладки арматурной решетки в ее цент устанавливается арматурный каркас со стороной квадратного хомута 12-15 см. Хомут вяжется с решеткой с помощью обожженной проволоки и производят заливку бетонной подушки бетоном марки не ниже чем М450. Минимальная толщина бетонной подушки составляет 10 см. После заливки подушки выжидают около 7-10 дней, после чего, вокруг торчащего из монолитной подушки арматурного каркаса устанавливают деревянный короб, и производят заливку бетоном самого столба. При этом, заканчивая заливать бетонный столб, в жидкий бетон погружают закладные металлические пластины в форме буквы “Г”. Спустя 28 дней, после полно затвердения бетона, к закладным монтируется перевернутый швеллер или двутавр с широкими полками. Рекомендуется так же перед засыпкой грунтом вертикальных столбов, обработать их поверхность горячей битумной мастикой или обернуть рубероидом.

Начало изготовления каркаса

Нижняя обвязка каркасного дома

Имея в качестве основания плоскость швеллера, поверх нее укладывают обрезанную полосу рубероида или другого гидроизолирующего материала и приступают к изготовлению нижней обвязки. Для нижней обвязке в конструкции каркасного дома применяются связанные между собой 4 штуки бруса сечением 150х50 мм. Для этого брус предварительно укладывают на ребро на ровной плоскости и соединяют между собой с помощью металлических шпилек диаметром 10-12 мм. Прежде чем скреплять бруски, предварительно в области торца и внутренней боковой стороны, в брусьях выбирается в полдерева древесина. Данные пазы предназначены для дальнейшего монтажа вертикального углового бруса и половых лаг. Подготовив окончательно нижнюю обвязку из связанных брусьев, ее монтаж на плоскость швеллера выполняют с помощью длинных болтов или шпилек.

Нижняя обвязка каркасного дома на фото

Узлы каркасных домов

На следующем этапе, после монтажа нижней обвязки из скрепленного между собой бруса, переходят к установке угловых брусьев. Следует сразу сказать, что все соединительные узлы между брусьями, стойками или половыми лагами, производятся исключительно с помощью металлических болтов. Никаких гвоздей или саморезов на данном этапе строительства каркасного дома не используется. Угловым брусьям при монтаже уделяют особое внимание. Закрепив в нижней части угловой брус болтом, к внешним сторонам данного бруса поочередно прикладывают вертикально ватерпас и, выставив угловой брус идеально ровно, брус фиксируют временными подпорками и распорками, изготовленными из отходов или доски малой толщины.

Устройство стен каркасного дома

Верхняя обвязка каркасного дома.

После монтажа основных вертикальных угловых брусьев сечением 150х50 мм, по верхнему концу брусьев нужно делать верхнюю обвязку. Здесь следует немного отступить и сказать, что если возводится каркасный дом в два этажа, угловые бруски усиливают вертикально установленным швеллером, если же строение одноэтажное, в этом нет необходимости. Верхняя обвязка каркасного дома по конструкции сильно схожа с нижней обвязкой. Однако при одноэтажном строительстве, для верхней обвязки применяют связанные шпильками всего 2-3 бруса сечением 150х50 мм. При этом так же предусматриваются пазы под монтаж лаг потолочного перекрытия.

Закончив монтаж верхней обвязки по угловым вертикальным брусьям, на этом этапе, желательно смонтировать половые лаги из бруса 150х50 мм или 150х40 мм, и произвести монтаж чернового пола. В качестве материала для чернового пола применяется обрезная или половая доска толщиной 25-30 мм. Выполнив половое основание и имея свободный доступ к основным осям здания, приступают к монтажу промежуточного стенового бруса. Сечение данного бруса подбирают исходя из климатической зоны расположения. Существуют, конечно, расчетные формулы, однако если все объяснять доступно, то при строительстве в северных регионах, сечение промежуточного стенового бруса составляет 150х40 мм, а в южных регионах используется брус сечением 100х40 мм или 100х50 мм.

Технология сборки каркасного дома должна быть соблюдена безупречно! Никаких гвоздей и саморезов в креплениях узлов!

Промежуточный стеновой несущий брус монтируется между верхней и нижней обвязкой с интервалом 100-120 см. После монтажа вертикального стенового бруса, не затрагивая те места, где будут располагаться окна или дверные проемы, весь стеновой вертикальный брус усиливается между собой дополнительными перемычками. Завершив полностью изготовление каркаса, производят монтаж потолочных балок, и переходят к обшивке каркаса дома.

Какой утеплитель лучше для каркасного дома?

Утеплители можно разделить на два класса: естественные и синтетические. К естественным относятся природные вещества: торф, глина, опилки. В настоящее время они применяются редко в силу невысоких характеристик по энергосбережению, влагостойкости, сроку эксплуатации. Их вытеснили продукты, производимые по технологиям химического производства.

Поэтому главный совет: воспользуйтесь качественными синтетическими утеплителями!

Появился целый класс синтетических материалов, обладающих куда более высокой способностью к теплоизоляции, чем дедовские способы. Среди них для утепления каркасных домов чаще всего используются:

• пенопласт;
• минеральная вата;
• пенополиуретан;
• эковата;
• керамзит.

Каждый из этих материалов имеет свои преимущества и недостатки. По совокупности качеств BAURUM.ru рекомендует минеральную вату.

Обшивка и теплоизоляция каркасного дома

Изначально готовый каркас дома, обшивают с наружной части ОСП или влагостойкой фанерой. К выбору обшивочного материала, опять же, подходят исходя из регионального расположения. Влагостойкая фанера обладает специальной пропиткой, однако она стоит дороже, чем ОСП. Листы фанеры или ОСП (опилочная стружечная плита), монтируют с внешней стороны здания по стеновому несущему брусу с помощью саморезов. Обшив полностью каркас с наружной стороны, с внутренней стороны, в образовавшиеся ниши в стенах производят монтаж минеральной ваты в виде плит.

При этом важно производить монтаж плиты минеральной ваты между стеновым брусом обязательно враспор. Для этого плита обрезается специально на 2-4 см больше по ширине, чем пролет между брусьями.

Устройство стены каркасного дома в разрезе

Смонтировав минеральную вату, производят внутреннюю обшивку каркасного дома, используя такие же материалы, как и для внешней обшивки. Однако прежде чем обшивать полностью стены, предварительно, в каркасе размещают электропроводку и водопроводные трубы. При этом разводка электропроводки в любом доме, построенном из дерева, обязательно должна находиться в гофрированной трубке. Закончив с внутренней обшивкой, с помощью минеральной ваты производят утепление потолочного и полового основания, после чего начинают монтаж кровли и отделочные внешние работы каркасного дома.

Технология постройки каркасного дома несложна. Именно простота позволяет сэкономить и на проекте, и на строительстве. Плюс — недорогие материалы и вы будете приятно удивлены сметой на строительство каркасного дома.

Мыши в каркасном доме!

Да-да. Это частый стереотип. Люди думают, что из-за конструктивных особенностей, а именно многх пустот, мыши и крысы поселятся в вашем каркасном доме. Есть много способовкак защитить каркасный дом от грызунов. Для начала заведите кота!

А если серьезно, то одним из самых надежных способов защиты каркасного дома от грызунов являетсяиспользование оцинкованной сетки из металла с мелкими ячейками. Ее можно проложить по черновому полу или обернуть ею цоколь. Высота металлической сетки, уложенной под обшивку цоколя, должна быть не меньше метра. Также, перед утеплением и отделкой, можно оббить мелкоячеистой сеткой все углы дома.

Металлической сеткой можно защитить и уже построенный каркасный дом. Для этого необходимо зарыть ее вдоль фундамента, на глубине до 80 см (а если норы грызунов уже присутствуют, то глубже, чем прорытые ходы). Сетку можно вкопать на расстоянии от дома, по его периметру сделать глубокий, неширокий ров и засыпать его щебнем.

Защита пола воспрепятствует проникновению грызунов. При его устройстве можно использовать как металлическую сетку, так и монолитную железобетонную плиту.

Сколько стоит построить каркасный дом под ключ?

За счет относительной дешевизны и простоты монтажа проекты каркасных домов с мансардой до 150 кв м являются самыми популярными.

Все зависит от площади и этажности, и конечно — от отделки, это самый дорогой компонент. Очень приблизительная стоимость «коробки» без отбелки и коммуникаций начинается от 200 долларов за квадратный метр. В любем случае это раза в полтора дешевле, чем деревянный, и раза в два — чем каменный дом. Еще раз повпорим, что формула очень грубая. Расчет стоимости строительства каркасного дома можно сделать самостоятельно без сметчика.

Отзывы владельцев каркасных домов

Оценить каркасные дома и отзывы владельцев вы можете на нашем форуме: http://forum.baurum.ru. Просто наберите в поиске «каркасные дома». И сможете прочитать свежие сообжения и задать свой вопрос. На форуме вам помогут и подскажут как самому построить каркасный дом.
