Т образная крыша своими руками: конструкция, стропильная система и др.
конструкция, стропильная система и др.
При планировке дома, напоминающего букву «Т», перекрываться он будет крышей такой же формы. Именно благодаря своему внешнему виду она носит название «Т-образной». Сложность такой крыши в наличии внутренних углов — ендов. В них образуются скопления снега, что оказывает дополнительную нагрузку. Перед возведением Т-образной крыши своими руками необходимо ознакомиться с особенностями её конструкции, чтобы эксплуатация принесла только удовольствие.
Особенности Т-образной крыши
Существует два способа монтажа такой крыши. Первый — когда ширина фронтонов одинаковая и конёк находится на одном уровне. Это получается, если угол уклона всех скатов одинаковый. Если же их ширина имеет разное значение, то коньки, расположенные на соединяющихся крышах, окажутся на разной высоте.
После того как нарисован план стен, чтобы определиться с размером крыши, необходимо от крайних линий стен отступить 50 сантиметров, а далее прорисовать внешний периметр.
Далее обозначаем места расположения коньков крыш. Чтобы понять, где будут находиться ендовы, необходимо соединить угол смыкания основной крыши и пристройки. В этих местах производят монтаж накосных стропильных ног.
Монтаж
Монтаж такой крыши начинают с устройства фронтонов. Далее приступают к установке перекрытия и мауэрлатов (опорных брусков, укладываемых на стены).
Схема ендовПосле этого монтируют стойки и коньковые доски. При возведении крыши мансардного типа по окончании работ можно оставлять лишь центральную. Для того чтобы немного ослабить нагрузки, которые она воспринимает, следует использовать раскос для её укрепления. При этом подходящими параметрами сечения для такой стойки будет балка 10х15 см. Все стойки, кроме центральной, выполняются из половых досок. Для этих целей подойдут доски-«пятидесятки». Их убирают после окончания работ по возведению крыши.
Далее производят изготовление и монтаж стропил для скатов. Для этого подойдут доски, имеющие сечение 5х15 см.
Ставят их с шагом 60 см. Перед началом работ необходимо изготовить шаблон, используя дюймовую доску сечением 25х150 мм. Её нужно приложить к месту установки, после чего сделать верхний запил на месте конька, используя 5-сантиметровый брусок. Он будет имитировать глубину запила стропильной ноги в том месте, где происходит соединение с мауэрлатом. Эту глубину можно также рассчитать как 1/3 высоты сечения стропильной ноги. Запил нижней части производят, используя такой же брусок, как и в первом случае. После этого от линии стены замеряют 50 сантиметров — оптимальный свес карниза — и чертят вертикально линию с помощью уровня. Изготовленный шаблон применяют для разметки всех остальных стропил. Но необходимо понимать, что при любых работах может образоваться погрешность, поэтому, перед тем как производить монтаж стропил, лучше проверить, подходят ли они.
При установке стропил может сложиться ситуация, когда мешает кирпичная кладка. В этом случае можно убирать «лишние» кирпичи в месте установки стропил.
При монтаже короткого стропила, который будет объединять коньки, параллельно ему натягивают шнурок. Это делают для того, чтобы ограничить пространство и не позволить стропильной ноге выходить из плоскости ската.

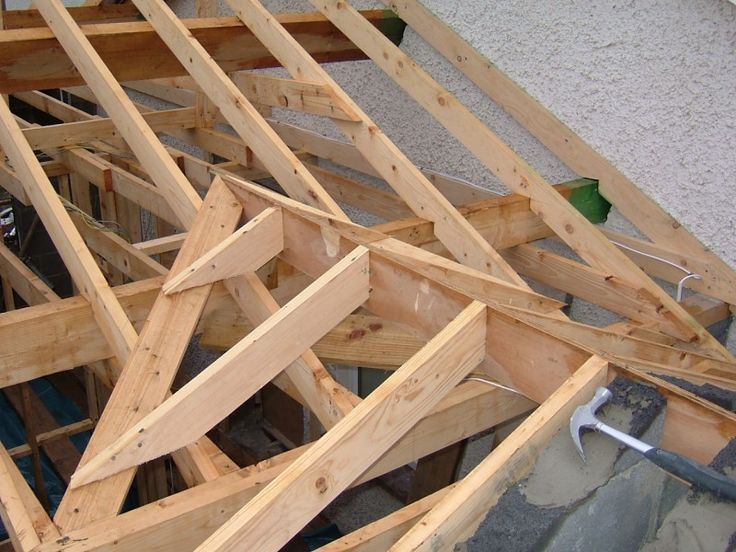

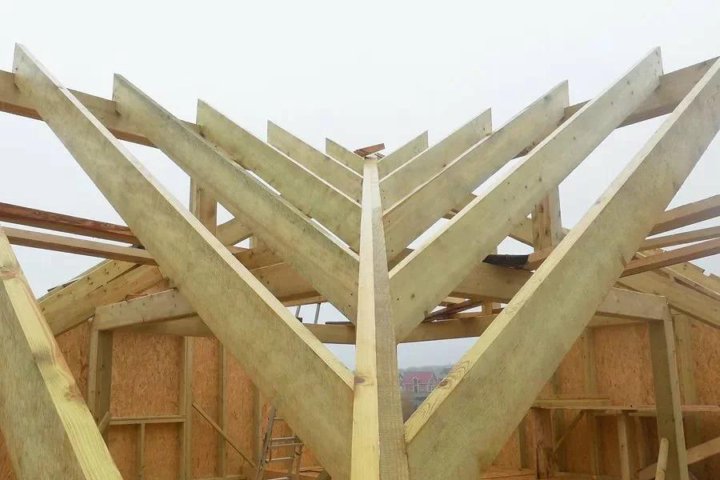

После этого производят установку угловых стропил на внутренние углы крыши. Такая стропильная нога состоит из двух досок, сшитых между собой и имеющих сечение, равное сечению стропил для скатов. Производят крепление небольшого равностороннего треугольного бруска в углу. В качестве пиломатериала для него подойдёт брусок 10х10 см., распил которого производят по диагонали. С помощью натянутой шнуровки определяют углы. После этого изготавливают шаблон для стропил. Далее, учитывая измеренные и рассчитанные углы, размечают линии запила на обоих концах шаблона. Это поможет определить размер для стёсывания граней запила. В месте, где происходит стыковка углового стропила с коньком, необходимо установить подкосы. Они будут передавать нагрузку на стены.

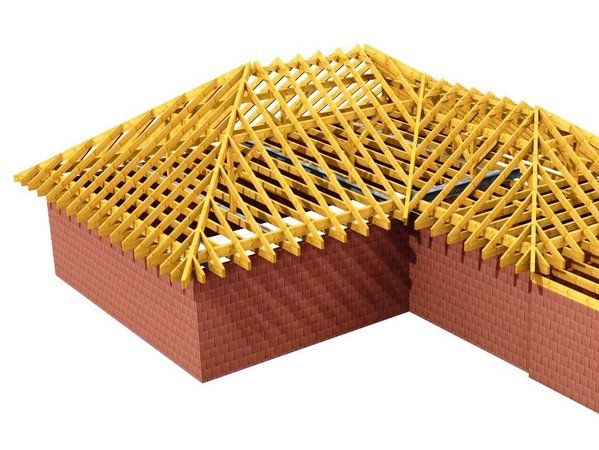

Угловые стропила на внутренние углы аналогично монтируют и для Г-образной кровли. Поэтому важно усвоить принцип и этапы работ.

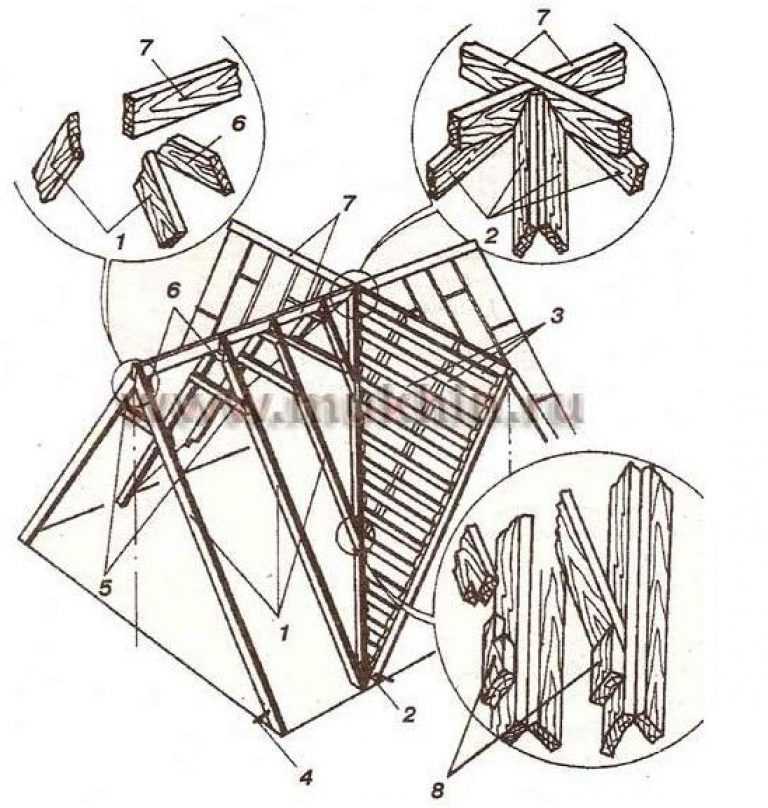

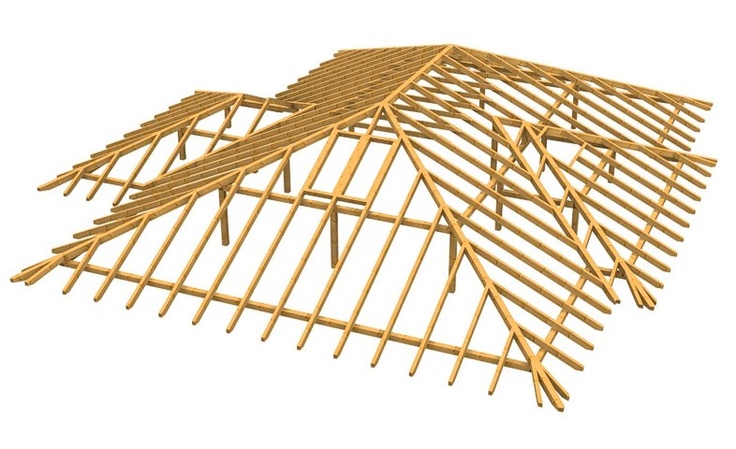

Следующий этап — изготовление и установка нарожников. Их опор производят на диагональное стропило. Но перед этим на него нашивают опорные бруски. Необходимо соблюдать правило: установка нарожников производится вразбежку, они не должны сходиться в одной точке накосного стпропила.
Установка накосных стропилДля установки нарожников в ендовах можно использовать те же варианты, что и для остальных стропил — безраспорный и распорный. Второй вариант предполагает соединение стропил в коньковом узле, при этом их низ опирается в накосное стропило ендовы, давая на неё распор и создавая сжимающее напряжение. Передача распора на мауэрлат происходит при условии, что низ стропильной ноги опирается в него, а верх — в конёк. Возникший распор снимают с помощью схватки, которую располагают по низу накосного стропила и стойки. При расположении схватки выше образуется сжатие её ригелей, что препятствует снятию распора.
После проведения всех упомянутых выше операций производят монтаж стоек и ригелей, если в этом есть необходимость. Последний этап — монтирование карнизов и обрешётки.
Строительство Т-образной крыши дома. | ГЛАВНАЯ

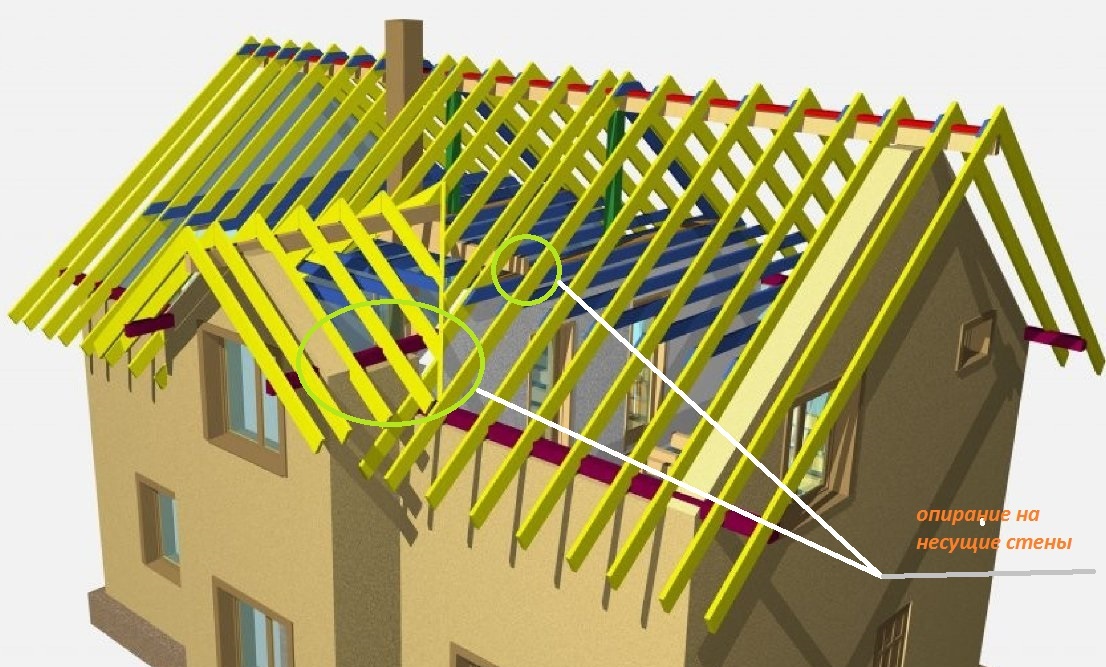

В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами». Только там ендова была одна, здесь же их будет две.
Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье, один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.
рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:
Рисунок 1
ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):
Рисунок 2
Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена. Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.
ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»
Рисунок 3
Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.

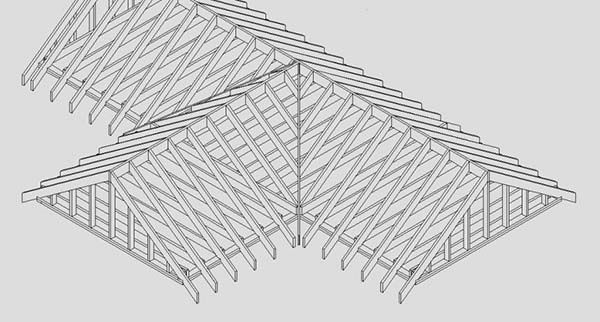

ШАГ 4: Ставим угловые стропила в ендовах.
В первую очередь натягиваем шнурку (см. рис.4):
Рисунок 4
Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:
Рисунок 5
Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):
Рисунок 6
ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):
Рисунок 7
Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома.
СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
Строительство Х-образных (восьмискатных) крыш.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.
Полувальмовая крыша своими руками.
Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!
| Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и… |
Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …
Читать далееКак добавить крышу к деревянной игровой площадке/набору, сделанному своими руками
Я хотел бы начать с этого: Это не моя вина .
Когда вы начинаете вести блог, вы ставите перед собой следующие ментальные цели:
- Стараться не сосать.
- Веселись.
- Найдите того, кто прочтет это, кто не родил вас.
- Всегда будь честным.
- Никогда не говорите о теореме Пифагора.
Такие вещи. Сегодня этот последний гол вылетает из окна. (А может и первый тоже. Посмотрим.)
Я виню Энди в том, что он нашел способ поместить теорему Пифагора в мой блог. Он учитель математики, он гик, и я подозреваю, что он, возможно, построил весь этот игровой набор с конечной целью найти способ рассказать о математике всем людям в Интернете. Я хотел бы извиниться заранее.
Хорошо, это Энди с ПОСЛЕДНЕЙ частью нашего туториала по игровому набору. Если вы пропустили первые три части, вы можете посмотреть их здесь, здесь и здесь.
Да.
Да, я собрал этот набор только для того, чтобы говорить о теоремах, числах и звездных войнах. Но конечный результат — целая игровая площадка всего за 440 долларов (максимум), так что я думаю, что это победа.
Когда мы в последний раз остановились, мы были готовы построить крышу на этом плохом мальчике. Я понятия не имел, как я буду это делать или какой материал буду использовать, так что все это результат экспериментов.
Вы можете сделать это сотней разных способов. Если вам не нравится материал, который я использовал, вы можете изменить его. Используйте декинг. Используйте материал для крыши игрового набора. Используйте вплетенные пряди из конского хвоста величественного единорога. Полностью зависит от вас.
Наш сын Уэстон любит сидеть на башне и бросать желуди, орехи и мелких млекопитающих. Тем временем солнце светит в безлесный проем прямо над игровой площадкой и обжигает его бедную бледную кожу белого мальчика.
Итак, спустя полтора года после постройки детской площадки мы добавили крышу. Это заняло много времени, потому что я не мог решить, какой материал крыши использовать. Варианты: деревянный настил, гофрированный пластик, битумная черепица или гофрированные металлические листы.
В итоге мы использовали брезент из черной сетки. Он блокирует большую часть солнца, хорошо дышит, поэтому воздух все еще циркулирует, устойчив к плесени и стоит ДЕШЕВО.
Но перед тем, как мы его наденем, нам нужно построить конструкцию для крыши, в том числе еще два 2×4, соединяющих переднюю и заднюю часть.
Поскольку крыша на самом деле не будет поддерживать никакого веса, мы сделали ее очень простой. Вероятно, мы могли бы построить крышу тысячей разных способов, но мы сделали это так. Вот план:
1. Отрежьте стропила под нужным углом и по длине с помощью угольника и циркулярной или торцовочной пилы. (Подробнее об этом чуть позже.)
2. Отрежьте гребень по длине. (Это просто расстояние от передней до задней части игрового набора.)
3. Обрежьте завязки воротника до нужного угла и длины. (Это делает все немного более твердым).
4. Прикрутите все вместе.
Вся древесина, используемая здесь, обработана давлением 2×4.
Шаг 1: Обрезка стропил
Прежде чем обрезать стропила, необходимо решить, насколько крутой будет крыша. Подождите со мной здесь, потому что мы собираемся на секунду заняться математикой, но я обещаю, что это не сложно.
Мы решили использовать уклон крыши 8/12, что означает, что на каждые 12 дюймов подъема крыши она поднимается на 8 дюймов.
Поскольку ширина нашего игрового набора составляет 72 дюйма, каждое стропило будет проходить более 36 дюймов, а поскольку мы используем уклон крыши 8/12, высота подъема составит 24 дюйма:
Если вы действительно запутались прямо сейчас, прочитайте эту страницу и посмотреть, если это имеет немного больше смысла. Если нет, задайте вопрос в комментариях, и я постараюсь вам помочь.
Мне нравится, что я собираюсь это сказать, и Келли ничего не может с этим поделать. Для нахождения длины стропила воспользуемся теоремой Пифагора!!!! Ты помнишь это?
A
2 + B 2 = C 2
Итак, мы делаем 24 2 + 35,25 2 = C 2 (I использовал 35,25. для ширины конька, который будет сидеть между стропилами)
Что 576 + 1242,6 = c 2
Прибавляем и получаем 1818,6 = c 2
Чтобы найти c, то есть длину стропила , мы извлекаем квадратный корень из 1818,6, что составляет 42,64 дюйма.
Мы можем просто использовать 42 5/8 для простоты.
yaaaaaaay, я должен преподавать математику летом!
Теперь, когда мы знаем длину стропил, нам нужно вырезать углы.
Для этого нам нужно использовать наш каркасный квадрат, и мы должны помнить, что делаем уклон крыши 8/12. Вот как использовать обрамляющий квадрат.
Теперь вам просто нужно провести линию, чтобы отметить, где вы будете делать разрез. Вам нужно сделать это только один раз, потому что все стропила будут использовать один и тот же угол, и вы можете использовать его в качестве ориентира для других.
Если вы используете торцовочную пилу, вы можете просто установить угол, соответствующий вашей линии, а затем сделать пропил на всех ваших стропилах.
Если у вас нет угольника или вы просто хотите схитрить, вы можете вернуться на страницу, на которую я отправил вам ранее, и там есть все углы для каждого ската крыши. Например, крыша 8/12 имеет угол 33,69 градуса.
Я собирался показать вам, как найти этот угол с помощью тригонометрии, но не хочу портить вам день.
Теперь мы обрезаем стропила до нужной длины, которая для нас составляет 42 5/8 дюйма. Наша цель, чтобы это выглядело так.
Обратите внимание, что два конца параллельны (я тайно пытаюсь вставить сюда как можно больше математических слов), поэтому, как только вы установите угол наклона торцовочной пилы, просто измерьте и отрежьте. Сделайте четыре из них точно такого же размера.
Я решил, что хочу, чтобы стропила располагались ровно на 2×4, поэтому мне нужно было вырезать правильный угол. Это легко сделать с помощью квадрата скорости или любой другой вещи, которая дает вам прямой угол.
Просто нарисуйте линию, перпендикулярную концу стропила.
Тогда отруби. Моя торцовочная пила не вращается достаточно далеко, поэтому я использовал циркулярную пилу.
Вот как это будет выглядеть после того, как вы сделаете это со всеми своими стропилами.
Я положил между ними небольшой кусок 2×4, чтобы показать, где стропила будут встречаться с коньковой доской. Теперь делаем надрезы для двух завязок воротника. Самый простой способ — положить стропила на землю, как это сделал я, и проследить, где вам нужно сделать разрез на стяжках.
Отметьте на галстуке воротника каждую из 4 стрелок, затем с помощью линейки начертите линию разреза, а затем сделайте надрезы циркулярной пилой. Вы можете использовать первый в качестве шаблона, чтобы сделать второй точно таким же.
Продолжайте использовать небольшой лоскут 2×4, чтобы все было на расстоянии друг от друга, и вставьте несколько шурупов в стяжку воротника, чтобы скрепить все вместе.
Вот наши две готовые стропила со стяжками, скрепляющими их вместе. Теперь мы обрезаем коньковую доску по длине и крепим все это к игровому набору с помощью шурупов.
Я вкручиваю шурупы только с одной стороны стропила спереди и сзади, чтобы мне было легче скользить по коньку.
После того, как передние и задние стропила были прикручены с одной стороны, я поставил конек на место, прикрутил другую сторону стропила, а затем прикрутил стропила к коньку. Вам, вероятно, понадобится помощь, чтобы удерживать все вместе, пока вы завинчиваете его. (Читайте: Келли, положи камеру, встань и помоги мне.)
Мне потребовалось как минимум в два раза больше времени, чтобы рассказать вам, как это сделать, чем мне потребовалось, чтобы сделать это самому. Это действительно не сложно. Может, мне стоило просто пойти к тебе домой и сделать это за тебя. Упс, уже поздно. Ты сам по себе.
Наконец, мы подошли к последнему шагу: скрепляем брезент сеткой. Мы думали об этом как о ситуации с обивкой и решили использовать наш удивительный строительный степлер (доступный здесь) — тот же самый, который мы использовали, чтобы сделать нашу мягкую кровать. Я просто пару раз подогнул передний край, чтобы он выглядел красиво, и скрепил его скобами.
Затем я туго затянул его и сделал то же самое сзади, а затем по бокам. В итоге мне пришлось отрезать часть, потому что было слишком много, чтобы свернуть, и он стал слишком толстым для скоб.
По бокам мы сложили его под 2×4, а затем скрепили снизу.
Вот счастливый мальчик наслаждается своей новой тенью.
И это полное исчерпывающее руководство о том, как мы построили собственную игровую площадку с нуля. Не забудьте посмотреть Часть 1, Часть 2 и Часть 3.
