Как сделать трехскатную крышу своими руками — расчет и схемы (фото, видео)

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Содержание статьи

• 1 Особенности конструкции
• 2 Состав стропильной системы
• 3 Виды стропильных систем
• 4 Процесс строительства
• 5 Настил кровельного материала
• 6 Видео-инструкция

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
6. Пересечения скатов, они формируют ендовы, разжелобки.
7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

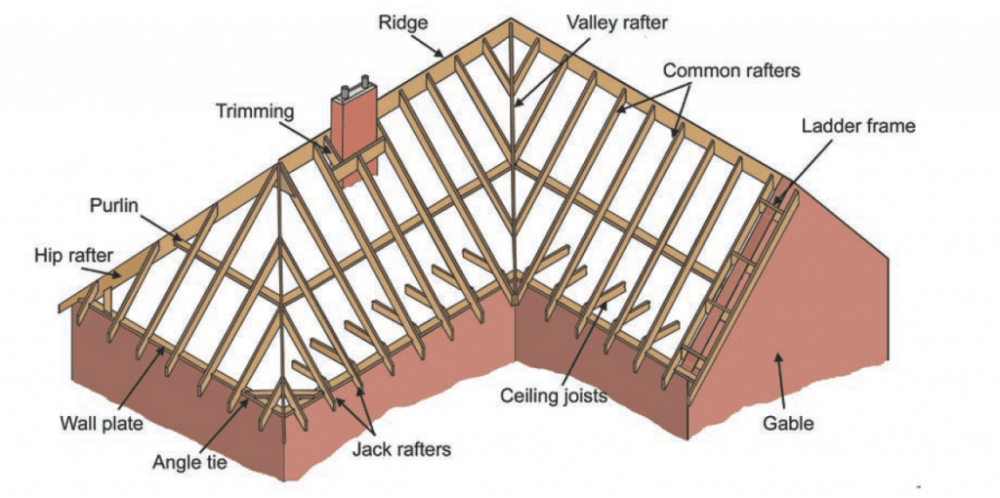

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
• Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
• Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
• Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
• Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
• Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
• Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
• Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
• Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

• Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

• Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
• Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

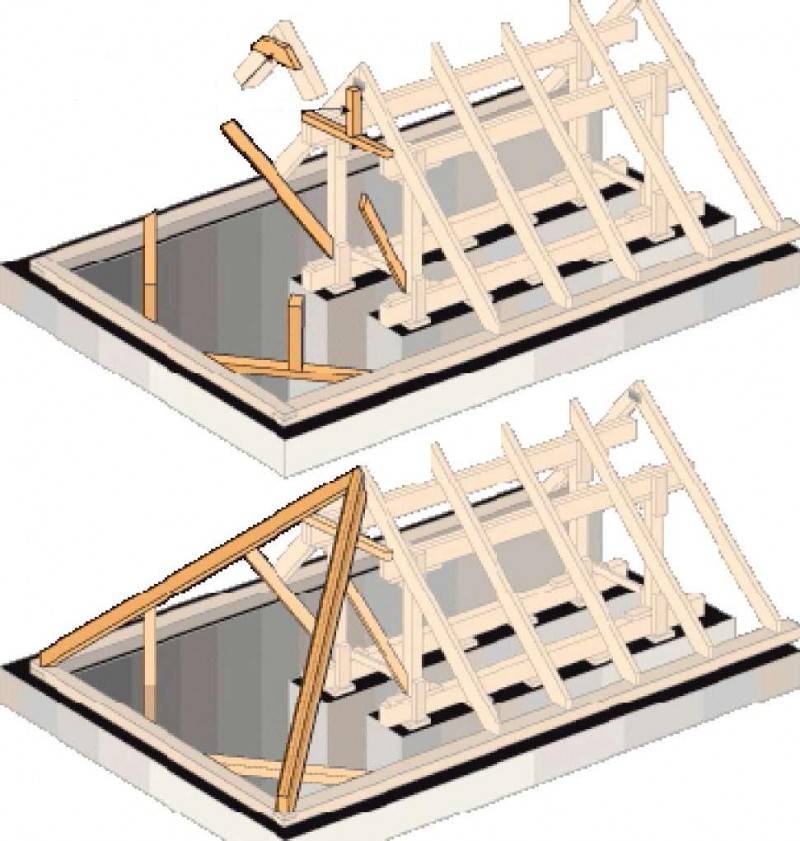

• Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
• К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.

• Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Видео-инструкция

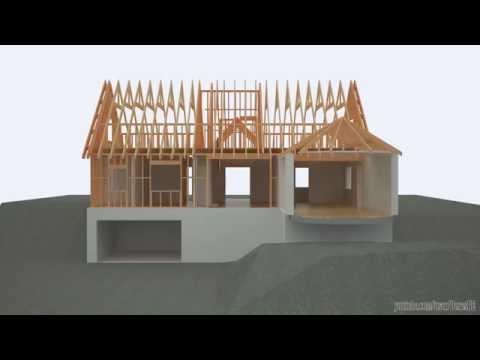

Трехскатная крыша своими руками в частном доме или пристройке- Пошагово +Видео

Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

[contents]

Содержание:

• 1 Строим крышу
• 2 Элементы трехскатной крыши
• 3 Сырье для изготовления крыши
• 4 Строим трехскатную крышу
  • 4.1 Укладка мауэрлата
  • 4.2 Усиление боковых стропил бревнами
  • 4.3 Установка накосных стропил

Строим крышу

Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
2. Лежень – это переходный брус. Он уложен на несущие стены строения;
3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
4. Стойки – это вертикальный несущий брус, который держит остов крыши;
5. Коньковый брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Для защиты древесины применяют антисептик и антипиреновый состав.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

• Кровельное покрытие;
• Гидрозащита и ветрозащита;
• Утеплитель;
• Пароизоляция;

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

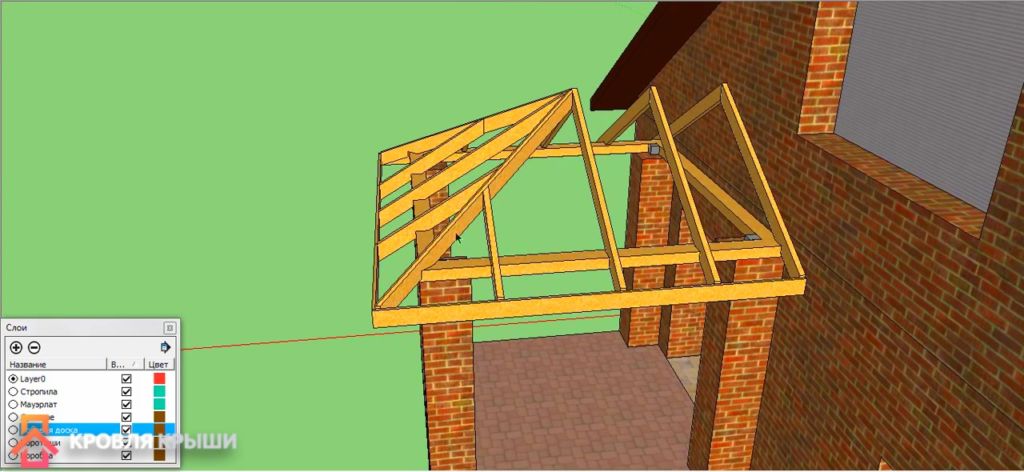

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

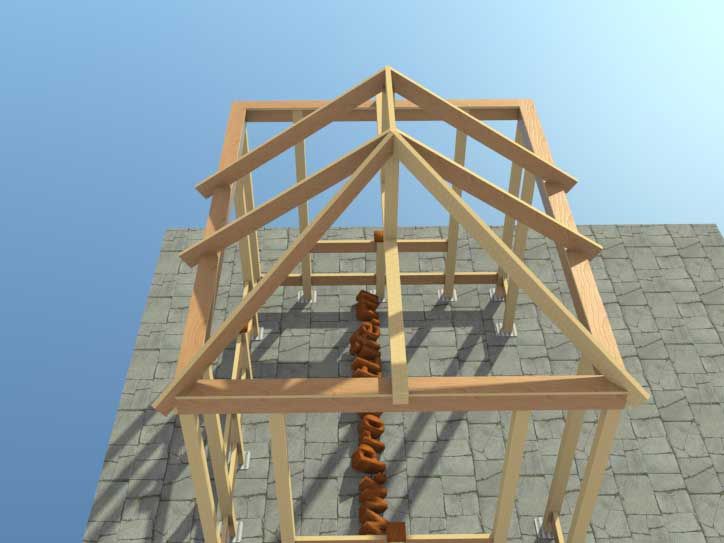

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

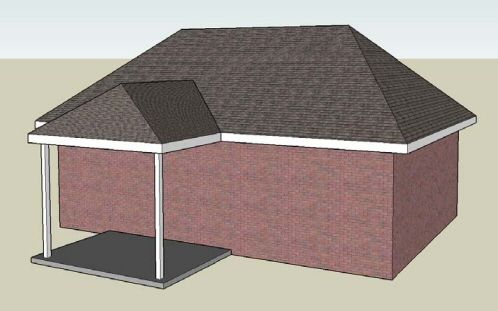

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

Бедра против фронтона (против обратного фронтона) — какая крыша лучше всего подходит для вашего нового гаража?

Добавил: Heartland Garage Builders, 06 мая 17:21 Категория: Все статьи, Строительство гаража

Есть ряд соображений, когда вы думаете о замене старого гаража или просто о строительстве новой конструкции, когда ее нет. Тип крыши или дизайн крыши будут определять общий вид собственности, как и возможный уклон крыши, что само по себе может действительно изменить внешний вид гаража. Гаражи бывают трех разных стилей:

Вальмовая

Шатровая крыша — это тип крыши, в которой все стороны наклонены вниз к стенам от самой высокой точки крыши.

ДВУСТОРОННЯЯ

Двускатная крыша – это классическая, наиболее распространенная форма крыши в странах с холодным или умеренным климатом. Он состоит из двух секций крыши, наклоненных в противоположных направлениях и расположенных таким образом, что самые высокие горизонтальные края встречаются, образуя конек крыши.

ОБРАТНЫЙ ФРОНТОН

Крыши с обратным фронтоном представляют собой секции крыши, которые простираются в противоположном направлении от конструкции с обычным фронтоном.

Тип крыши часто соответствует жилому дому

Как правило, владельцы любят заменять существующий гараж конструкцией, которая соответствует типу крыши жилого дома, чтобы создать архитектурную непрерывность на участке и увеличить стоимость собственности.

В качестве альтернативы, некоторые домовладельцы предпочитают изменить стиль крыши, чтобы получить больше места для хранения, свести к минимуму визуальное воздействие гаража во дворе или отразить крышу будущего запланированного ремонта. В любом случае выбор индивидуален.

Фронтон или реверсивный фронтон могут обеспечить варианты хранения

Если в вашем доме не хватает основных мест для хранения, вы можете рассмотреть возможность использования крыши с двускатным или реверсивным фронтоном, которая позволяет хранить предметы над конструкцией потолка гаража, предоставляя вам дополнительное место для хранения: объедините это с более крутой наклонной крышей (и набором выдвижных лестниц), и вы действительно получите некоторое практичное пространство над вашими автомобилями.

Гараж с вальмовой крышей имеет меньше сайдинга под крышей, поскольку стены не выходят за пределы верхней плиты, и его часто считают более прочным структурным зданием. Поскольку крыша наклонена со всех четырех сторон, в этом дизайне меньше места для хранения, но выбор этого варианта, безусловно, может иметь смысл, если в вашем существующем доме уже есть крыша этого типа.

Крыша с шагом 6, 7 или 8/12, безусловно, обеспечит больше места для хранения, чем стандартная крыша с шагом 4/12, и ее обязательно следует учитывать, если вы чувствуете себя ограниченным!

Свяжитесь с Heartland Garage Builders сегодня!

Если вы хотите построить отдельный гараж, свяжитесь с Heartland Garage Builders для получения БЕСПЛАТНОЙ консультации по телефону 224-326-2698 или закажите онлайн на сайте HeartlandGarageBuilders.com.

• Что такое непроницаемая поверхность и как она может повлиять на мои планы? 29 ноября 2022 г.

  Были ли у вас проблемы с канализацией в подвале или во дворе, и вы узнали, что процент непроницаемых поверхностей на вашем участке создал часть […]

• Какой стиль гаража вам подходит? 18 августа 2022 г.

  Какой стиль гаража вам подходит? Важные факторы, которые следует учитывать при строительстве отдельного гаража Итак, вы решили построить отдельный гараж […]

• Пять ошибок, которых следует избегать при строительстве нового отдельно стоящего гаража 9 мая 2022 г.

  Пять ошибок, которых следует избегать при строительстве нового отдельного гаража Как команда профессиональных строителей гаражей может помочь вам максимально увеличить бюджет и […]

• Как инфляция влияет на стоимость и сроки моего строительства? 16 марта 2022 г.

  Само собой разумеется, что последние несколько лет в строительной отрасли были непростыми. Те, кто занимается реконструкцией, домашними проектами или новым строительством […]

• Что спросить во время консультации? 26 января 2022

  После сырой и холодной зимы без функционирующего гаража вполне естественно заинтересоваться процессом строительства или […]

• Что такое бетонные покрытия? 11 января 2022 г.

  По мере смены времен года и снижения температуры сезон бетона обычно заканчивается до тех пор, пока не вернется более теплая погода. В то время как в […]

четыре времени года

Как построить Г-образную крышу | HowToSpecialist

Этот пошаговый проект своими руками составляет около как построить Г-образную крышу . Построить двускатную крышу для Г-образного сарая несложно, если использовать профессиональные чертежи и инструменты. Любой человек с базовыми навыками работы с деревом может справиться с работой, но вам нужно попросить друга помочь вам, так как один должен удерживать компоненты на месте, а другой вкручивать шурупы. Двускатная крыша, безусловно, добавит характер к вашему проекту, хотя это требует значительной работы и мастерства.

Строительство долины крыши — сложный проект, но любой человек может выполнить работу, если использовать правильные планы. Как вы легко увидите в этой статье, вам нужно сделать несколько разрезов под углом, иначе компоненты не встанут на свои места должным образом. После выравнивания компонентов на место необходимо просверлить направляющие отверстия и вставить 4-дюймовые оцинкованные винты в верхние пластины и коньковые доски.

С помощью спиртового уровня выровняйте компоненты и убедитесь, что коньковые доски идеально горизонтальны. Продолжайте проект по дереву, проверяя, установлены ли стропила отвесно. Еще один аспект, который вы должны принять во внимание, — это проверить, выровнены ли концы стропил. Эти аспекты могут показаться незначительными, но от них зависит окончательный вид вашего Г-образного сарая. Если вы хотите создать небольшой лофт, вам следует принять во внимание использование уклона 45º. Посмотреть все мои Премиум-планы можно в Магазине .

Сделано из этого плана

. Чтобы использовать , построить L-образующую крышу , вам необходимо использовать следующее:

Материалы

• A -8 штук 2 × 4 40039 A -8 пьес 2 пиломатериалы – длина 97 1/4″   НИЖНЯЯ СТРИЛО
• B — 22 бруска 2×4 — длина 65 1/4″ СТРОПИЛА
• C – 2 бруска 2×4 – 144 3/4″ и 144 1/2″  КОНЬКОВАЯ ДОСКА
• D – 2 бруска 2×4 – длина 85″ СТРОЛИЛА ДОЛИНЫ
• E – 2 шт. 2×4 – 36″, 2 шт. – 8 1/4″, 2 шт. – 26 1/4″, 2 шт. – 54 1/4″ СТРОПИЛА
• F – 4 шт. пиломатериала 2×4 – 12 3/4″, 2 шт. – 24 1/4″  ПРОМЕЖУТОЧНЫЕ СТРИЛЫ

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота

Наконечники

• Нанесите несколько слоев морилки на деревянные компоненты
• Отвесьте стропила, прежде чем закрепить их на месте

Время

• Один день

Похожие

• Часть 1: Как построить мастерскую
• Часть 2. Установка сайдинга на сарае
• Часть 3. Как построить Г-образную крышу
• Часть 4. Монтаж настила крыши
• Часть 5. Как построить дверь сарая

Строительство L-образной крыши

Строительство L-образной крыши

Как построить Г-образную крышу

Установка коньковой доски

Первым этапом проекта является установка коньковой доски. Чтобы установить компоненты на место, вы должны закрепить их на каркасе сарая с обоих концов. Поместите спиртовой уровень поверх коньковой доски, чтобы убедиться, что она идеально ровная.

Установка ендовных стропил

Установка ендовных стропил к коньковым доскам — несложная работа, если используются правильные инструменты и методы. Вам нужно обрезать концы стропил под углом, чтобы они правильно встали на место. Просверлите направляющие отверстия в стропилах и закрепите их на месте с помощью оцинкованных шурупов.

Установка стропил

Установка остальных стропил не составит труда, если у вас есть все компоненты и вы разместите их на одинаковом расстоянии друг от друга. Выровняйте компоненты с обоих концов, если хотите получить профессиональный результат.

Установка стропил

Разместите стропила через каждые 24″ по центру, если вы хотите получить профессиональный результат. Как вы можете видеть на изображении, вам также необходимо установить нижние стропила, чтобы обеспечить достаточную поддержку конструкции.

Планы ферм

Построить компоненты крыши несложно, если использовать правильные планы, качественные материалы и правильные инструменты. После разметки линий распила пиломатериала 2×4 следует подогнать детали под нужный размер с помощью циркулярной пилы с острым лезвием. Прикрепите промежуточные стропила к фронтонам крыши, чтобы правильно поддерживать сайдинг.

Чертежи ендовных стропил

Вырежьте ендовные стропила, как показано на рисунке, если вы хотите получить профессиональный результат. Используйте хорошую пилу, чтобы обрезать концы стропил под углом, иначе они не встанут на место должным образом. Установите нижнее стропило в нижней части компонентов ендовы, чтобы плотно скрепить их.

Усиление концов фронтона

Работайте с большим вниманием, если хотите получить точный результат. Установите стропила на место после выравнивания их с обоих концов. Используйте спиртовой уровень, чтобы проверить вертикальность стропил, прежде чем просверливать направляющие отверстия и вставлять на место оцинкованные винты.

Как построить Г-образную крышу

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Чтобы получить профессиональный результат, заполните отверстия и зазоры шпатлевкой по дереву и дайте ей высохнуть в течение нескольких часов.
