Опорно-столбчатый фундамент своими руками – устройство и этапы заложения

Содержание статьи:

1. Что такое опорно-столбчатый фундамент
   • Где используется опорно-столбчатый фундамент
2. Грунт для опорно-столбчатого фундамента
   • Глубина заложения
   • Количество столбов
3. Заливка опорно-столбчатого фундамента своими руками
   • Этапы заложения

Как я уже неоднократно говорил, этап заложения фундамента является одним из самых ответственных этапов строительства всего дома. А учитывая то, что опорно-столбчатый — самый «слабый» из семейства фундаментов, имеющий самую маленькую несущую способность, по сравнению с его конкурентами, к его заложению необходимо подойти еще с большей ответственностью, не смотря на то, что сам процесс заложения очень прост.

Что такое опорно-столбчатый фундамент и его отличие от других видов

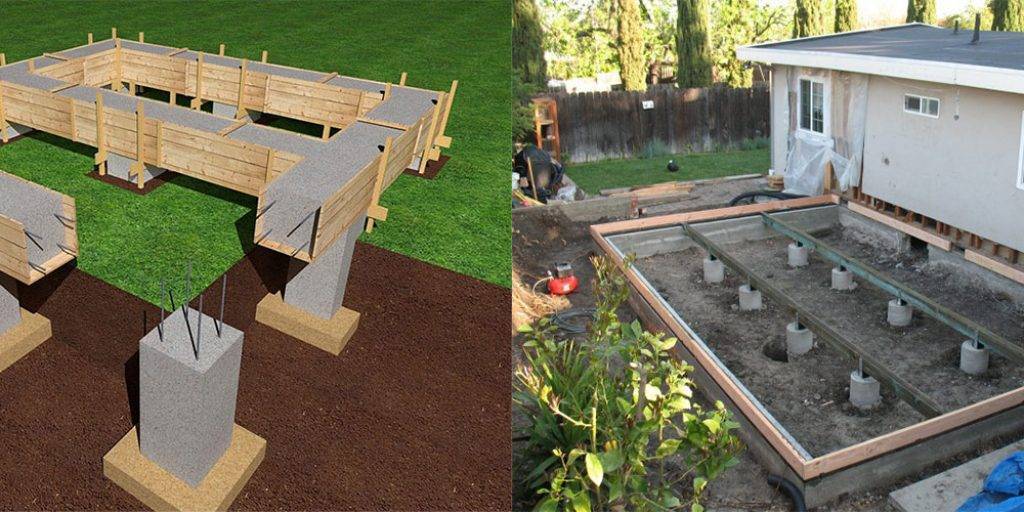

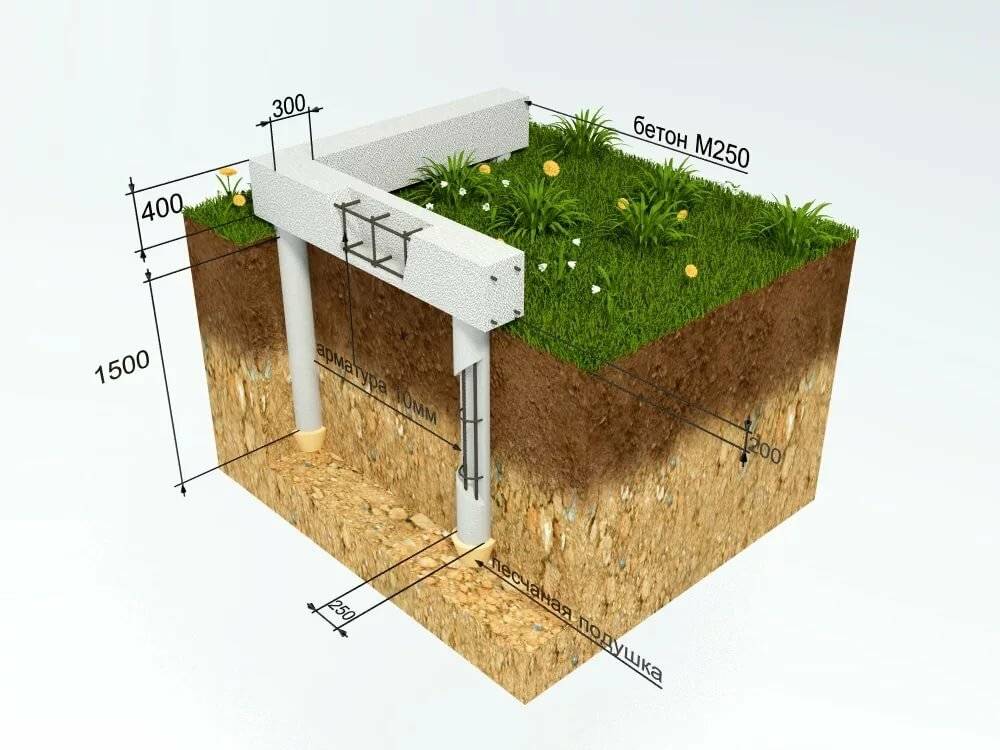

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.

В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией.

Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв.

Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

Учитывая вышесказанное, можно сделать вывод, что столбчатый фундамент подходит только для деревянных домов, каркасных, каркасно-щитовых или подобных. Тяжелые дома из блоков или кирпича, я бы на таком фундаменте строить не стал, учитывая его особенности.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Подбирая подходящий фундамент для своего частного дома, многие не берут во внимание грунт на строительном участке, но это очень большая ошибка.

Грунт, в который закладывается будущая основа для дома, играет огромнейшую роль в технических характеристиках фундамента, начиная от выбора его типа, заканчивая глубиной его заложения и размером столбов.

В первую очередь, грунт на строительном участке, где будет закладываться опорно-столбчатый фундамент, должен быть неподвижен, так как подвижный грунт придаст такому фундаменту значительную неустойчивость.

Иногда, устройство такого фундамента будет целесообразным, если верхний слой грунта подвижен и слаб, а постоянные и твердые породы грунта находятся значительно глубже на 1 – 1,8 м. Тогда необходимо закладывать столбы так, чтобы их основание располагалось в «хорошем» грунте.

Несущая способность самого грунта так же играет большую роль в выборе именно столбчатого фундамента. Такие грунты как торфяные, глинистые, содержащие в себе много воды, грунты дающие большую усадку – совершенно не подходят для любых столбчатых фундаментов. На таком грунте столбы будут в плане усадки вести себя по-разному, что приведет, со временем, к перекосу всего дома. Даже если дом будет деревянный, это может пагубно повлиять на дверные и оконные проемы и т.п.

Глубина заложения опорно-столбчатого фундамента

Глубина заложения столбов фундамента полностью зависит от региона, а конкретно — от глубины, на которую промерзает грунт на строительном участке.

Закладывать опорно-столбчатый фундамент своими руками всегда следует ниже глубины промерзания, для того, чтобы исключить воздействия прямых сил пучения грунта на основу столбов, защитив себя, тем самым, от различного рода «перекосов» как самого фундамента, так и всей постройки в целом.

Какое количество столбов необходимо для заложения фундамента

Столбы должны располагаться под всеми углами дома, а также в местах наибольших нагрузок, таких как пересечение стен (как внутренних, так и наружных), в местах дополнительных нагрузок.

При выборе количества столбов необходимо основываться на том, что столбы должны располагаться под всеми стенами дома, а расстояние между их осями должно не превышать 1,5 – 2 м.

Но это еще не все, очень часто закладываются дополнительные столбы внутри дома, для придания дополнительной жесткости полу.

А что будет, если построить кирпичный дом на опорно-столбчатом фундаменте?

Если построить дом из кирпича на опорно-столбчатом фундаменте, существует большая вероятность того, что столбы будут давать не равномерную усадку по грунту, и в лучшем случае, стены такого дома будут постоянно в трещинах. Это при том, что грунт, в котором заложен такой фундамент будет очень хорошим.

О худшем и говорить не хочется, так как при большой разнице в усадке опорных столбов, стены кирпичных домов могут просто не выдержать нагрузки на разрыв, и даже армирование стен не изменит ситуацию.

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.

Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?

А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка дома

Первым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.

После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.

Разметка столбов под дом

Когда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Не забывайте, что столбы должны подпирать не только внешние стены, но и внутренние. Так же столбы устраиваются в местах повышенных нагрузок, таких как пересечение стен, углы и т.д. А в некоторых случаях, дополнительные столбы устраиваются внутри дома для подпорки пола и придания ему жесткости.

Удаление грунта для заливки столбов

После всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.

Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для того, чтобы практически исключить действие касательных сил пучение на столбы, необходимо чтобы снаружи эти столбы были гладкими. Этим самым мы значительно уменьшим «движение» столбов.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.

Армирование опорно-столбчатого фундамента

Армируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.

Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.

Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.

Этап заливки бетона своими руками

Заливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.

Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Помните! Бетон набирает прочность в течение 28 суток, это при том, что температура окружающего воздуха будет в районе +20 градусов. Другими словами — опорно-столбчатый фундамент будет полностью готов к следующим этапам строительства через 28 дней!

Устройство столбчатого фундамента своими руками для каркасного дома

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно. Такой вариант основания считается недорогим и традиционным видом фундаментов малоэтажного строительства. Нельзя сказать, что эту конструкцию просто построить из подручных материалов. Прежде чем определиться с выбором вида опорной несущей конструкции дома – фундамента, надо учесть категорию грунтов под основание, просчитать нагрузку от стен и крыши, выполнить грамотную разметку. Устройство несущего основания здания – это, прежде всего грамотный расчет, правильный подбор материалов и последовательное выполнение технологического процесса строительства.

Содержание

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

• Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
• Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном – 200-250 мм.

Для того, что бы правильно обустроить столбчатый фундамент для каркасного дома, рекомендуется произвести расчет его параметров и составить исполнительную схему расположения отдельно стоящих столбов.

Подготовительные работы

На планируемом участке под установку столбчатого фундамента каркасного дома снимается плодородный почвенный слой и выполняется разметка ям для размещения отдельно стоящих столбов. Забиваются колышки, и по единому горизонтальному уровню натягивается веревка или шнур.

Пересечение шнура укажет на расположение центров столбов фундамента. Выкапываются на расчетную глубину ямы с некоторым запасом для устройства дренажной и песчаной подушки, а также для монтажа опалубочной системы. Извлеченный из траншеи грунт убирается с территории постройки, чтобы после первого дождя площадка под застройку не превратилась в глиняное месиво.

Важно тщательно измерить диагонали между колышками – верхние отметки будущих столбов должны быть в единой плоскости с минимальным перекосом в 1 см. Лучше всего использовать для этих целей длинную рейку с уровнем или строительный лазерный уровень.

Инструкция по устройству монолитного столбчатого фундамента

Возведение столбчатого монолитного фундамента выполняется в несколько этапов:

1. После разметки места положения фундаментов производятся земляные работы по выкапыванию траншеи под каждый отдельно стоящий столб.
2. Дно траншея тщательно защищается, подсыпается песок на толщину до 100мм.
3. Песчаную подушку необходимо пролить водой и аккуратно уплотнить. После высыхания песка приступают к установке опалубки.
4. По проектному размеру столба фундамента устанавливается съемная или неразборная опалубка из подручных материалов: доски, фанеры, пенополистирола, металлических щитов.
5. Опалубка надежно укрепляется, что бы при заливке бетоном опалубочная конструкция не развалилась и не расползлась. Профессиональные строители советуют стены опалубки дополнительно герметизировать пленкой ПВХ, чтобы не протекала бетонная смесь через щели.
6. Если есть необходимость армирования, то в опалубку вставляется пространственный арматурный каркас или длинные анкерные болты для последующей фиксации обвязки фундамента.
7. При затвердении бетонной смеси меняется цвет бетона с темно – серого на светлый цвет. Такое изменение цвета говорит о том, что бетон набрал 70% проектной прочности и пора снимать опалубку.

После снятие опалубки конструкцию фундамента следует обмазать смолой или битумом, чтобы исключить попадания капиллярной влаги. Рекомендуется обратную засыпку столбов фундамента выполнять глиной с тщательной послойной утрамбовкой.

При возведении столбчатого фундамента под каркасный дом своими руками следует помнить, что производить работы следует только в теплое время года до первых заморозков. Если это обязательное требование будет нарушено, тогда конструкция фундамента будет уложена на промерзшее грунтовое основание и, следовательно, фундамент при размораживании грунтов просто разрушится.

Инструкция по устройству сборного столбчатого фундамента

Каркасный дом может устанавливаться на сборном столбчатом фундаменте. Технология его устройства намного проще, чем устройство монолитного фундамента. Если в качестве материала используется кирпич – железняк, то при его кладке существует несколько тонкостей:

• Устройство таких фундаментов возможно на сухих грунтах без горизонтальных подвижек.
• Нижний ряд кирпича укладывается на песчаную подушку, или на бетонную подготовку.
• Стандартная ширина кирпичных столбов составляет 250 х 250 мм или 380 х 380 мм. Желательно каждый 5 ряд армировать металлической гладкотянутой проволокой диаметром 5 или 8 мм, или арматурными стержнями из рифленой стальной арматуры диаметром до 10 мм.

При устройстве кирпичной кладки следует пользоваться строительным уровнем, чтобы стены получились строго вертикальными. Швы между кладкой можно не заделывать, так как обязательно будет производиться оштукатуривание кирпичных поверхностей столбов.

Столбчатый фундамент из мелких бетонных блоков

Намного быстрее можно построить столбчатый фундамент из бетонных блоков размером 200 мм х 200мм и высотой 400 мм. Технология укладки блоков аналогична с технологией кирпичной кладки. Особенностью устройства блочных столбов является необходимость выполнения обмазочной битумной гидроизоляции боковых поверхностей и прокладочной гидроизоляции из рубероида в 2 слоя нижнего бетонного блока. Монтируются бетонные блоки на цементно-песчаном растворе, швы между ними заполняются раствором.

Для возведения каркасного дома столбчатый сборный фундамент из бетонных блоков будет идеальным решением.

Видеопример устройства столбчатого фундамента:

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк – верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Ростверком можно выровнять ошибки при возведении отдельных столбов с неодинаковыми верхними уровнями.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

1. Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
2. Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
3. С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой. Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
4. При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.

Бетонно-кирпичный дом — Как построить фундамент | HowToSpecialist

Эта статья о как построить дом из бетона и кирпича . С Эпизод 1 я начинаю новую серию, которая будет охватывать все, что касается строительства моего загородного дома, включая заливку бетонного фундамента, возведение кирпичных стен, утепление стен минеральной ватой и уход за внутренней отделкой. В моем доме 1000 кв. футов (100 кв. м) на этаже, 3 спальни, 2 ванные комнаты, одна кухня, одна гостиная и 2 кладовые.

Этот кирпичный дом выдерживает землетрясение силой 8,5 балла по шкале Рихтера, поэтому его прочная конструкция сделана из арматуры и бетона. Мы использовали кирпичные блоки для внутренних и наружных стен. Мы использовали 8 тонн арматуры для этого дома и около 100 кубометров бетона для всей конструкции. В Эпизоде ​​1 я покажу вам историю земли, планы дома и то, как мы заливали фундамент. Посмотреть все мои Премиум-планы можно ЗДЕСЬ .

Изготовлено по этому плану

Материалы

• Гравий
• Готовый бетон
• Пиломатериал – для изготовления форм
• Гвозди и шурупы
• Арматурные стержни – для создания армирующей конструкции
• Сетка сварная
• Распорки для усиления
• Пленка
• Полистирол XPS
• Сантехнические трубы

Инструменты

• Защитные перчатки, очки
• Рулетка, столярный карандаш, угловой угольник, спиртовой уровень
• Бетономешалка – для смешивания бетона
• Молоток и циркулярная пила – для сборки опалубки
• Затирка – для отделки бетона
• Экскаватор-экскаватор
• Бетононасос и смеситель
• Угловая шлифовальная машина
• Изгиб скоб

Время

• 2 недели

Сопутствующее

• Эпизод 1: Строительство фундамента
• Эпизод 2: Возведение стен
• Эпизод 3: Строительство крыши
• Эпизод 4: Выполнение установки и Windows
• Эпизод 5: Стяжка пола
• Эпизод 6: Установка изоляции из минеральной ваты
• Эпизод 7: Покраска дома снаружи
• Эпизод 8: Цементная штукатурка и штукатурка стен
• Эпизод 9: Установка натурального камня
• Эпизод 10: Установка септика
• Эпизод 11: Строительство дорожек из брусчатки
• Эпизод 12: Кухня
• Эпизод 13: Туалеты
• Эпизод 14: Гостиная
• Эпизод 15: Спальни

Строительство кирпичных стен – Видео!

Строительство кирпичного дома

План-чертеж кирпичного дома

Каждый дом начинается с плана, и наш загородный дом не стал исключением. Как видите, мы выбрали средиземноморский дизайн с небольшими местными влияниями, поэтому он легко вписывается. Это небольшой дом, потому что я хотел пойти на минимализм и упаковать все, что мне нужно, на площади среднего размера. Дом состоит из двух этажей и чердака, который будет использоваться в качестве склада. Это бетонно-кирпичный дом с 3 спальнями, 2 ванными комнатами, большой кухней, гостиной и двумя небольшими комнатами для хранения. Кроме того, в доме есть крыльцо с красивыми колоннами и арками.

Планы первого этажа

Это план первого этажа. Как вы можете видеть, в нем есть гостиная, кухня, ванная комната, прихожая, кладовая под лестницей и еще одна комната для хранения. В итоге мы внесли несколько изменений в планы, поэтому перенесли дверь в кладовку из гостиной на кухню. В доме много окон, потому что мне нравится, когда внутри много света.

Планы второго этажа

На втором этаже расположены 3 спальни с одной ванной комнатой. Я знаю, вы, вероятно, подумаете, что этого недостаточно, но это не основное место жительства, это просто дом для выходных. У меня также будет еще одна серия о отдельно стоящем гараже, построенном на участке, где я устрою свою мастерскую.

Деталь фундамента

На этом чертеже вы можете увидеть детали того, как построить фундамент для дома. Он довольно сложный, но спроектирован в соответствии с местными нормами. У нас есть линия промерзания, поэтому глубина фундамента составляет около 1 м (40 дюймов).

Разрез кирпичного дома

Разрез дома показывает более подробную информацию о внутреннем пространстве и материалах, которые будут использоваться.

Земля с деревьями для будущего дома

Возвращаясь к проекту дома из бетона и кирпича, пришло время показать вам участок земли, на котором мы собираемся строить. Как видите, на земле было много растительности, что означало много работы и затрат до начала фактического строительства дома. Но я думаю, что в конце концов все того стоило, потому что здесь так спокойно: свежий воздух, большой лес рядом и в моем распоряжении много земли для будущих проектов.

Вырубка-деревьев-для-строительной-площадки

Прежде всего, мы срубили все деревья, чтобы выровнять землю и убрать слой растительности. Тем временем мы подали заявку на получение разрешений на строительство дома и связались с нашим архитектором, чтобы получить полный план дома. Мы также сделали геотехнический отчет, чтобы помочь инженерам определить правильную структуру дома.

Предупреждаю, что в этом проекте вы увидите много арматуры, потому что мы живем в районе со значительной сейсмической активностью. Вот почему мы решили связаться с архитектором и разработать индивидуальный план, который бы соответствовал нашим потребностям и соответствовал последним строительным нормам. К слову, дом рассчитан на землетрясение силой 8,5 балла по шкале Рихтера. Самое сильное землетрясение, когда-либо зарегистрированное в моей стране, было магнитудой 7,8 балла, так что у нас есть достаточный запас.

Уборка земли

Мы арендовали экскаватор, чтобы убрать все пни. Это заняло несколько часов, потому что у этих деревьев были действительно сильные корни, но в конце концов земляная стена очистилась. В идеале я рекомендую вам выполнить этот шаг за год до заливки фундамента дома, чтобы оставалось достаточно времени для того, чтобы земля схватилась. Как видите, нам пришлось серьезно покопаться, чтобы убрать пни.

Выравнивание земли для дома

Экскаватор-экскаватор также очень помог при выравнивании земли. Мы использовали переднее ведро для этого. Все прошло очень гладко, и мы также использовали вес CAT, чтобы придавить землю и придать ей некоторую структуру. Это было сделано в апреле.

Поиск траншей под фундамент

В сентябре мы вернулись на строительную площадку, чтобы начать строительный процесс. Мы задержались из-за бумажной работы, и, несмотря на серьезное разочарование из-за того, что мы не смогли уложиться в запланированный график, у нас было достаточно энергии, чтобы построить дом, от эскизов до реальности. Было трудно найти подходящую команду, и после нескольких разочарований мы в конце концов заключили сделку с отличной командой. Я руководил строительством дома изо дня в день, потому что хотел отличного качества и не шел на компромиссы в отношении используемых материалов и решений.

Мы проследили фундамент, используя веревки, арматуру и гашеную известь, чтобы сделать линии действительно видимыми. Я рекомендую вам перепроверить все углы, чтобы убедиться, что они прямые. Также измерьте диагонали, потому что они покажут, если трассировка отключена. Помните, что этот шаг напрямую повлияет на качество вашего дома, и любая ошибка, допущенная сейчас, приведет к тому, что комнаты будут иметь странные углы углов и так далее, что, в свою очередь, затруднит отделку стен.

Выкапывание-фундамента-для-дома

Затем мы еще раз арендовали экскаватор и вырыли траншеи. Убедитесь, что вы используете ковш, который идентичен ширине траншей. Я рекомендую вам нанять оператора с опытом, потому что это будет иметь значение. Вам нужно сделать стены траншей вертикальными и уменьшить срыв берегов. Если возможно, вам нужно внести немного грязи внутрь фундамента, потому что вам все равно придется засыпать их позже. Через минуту вы увидите, что я имею в виду.

Обшивочные доски для фундамента дома

Затем мы использовали обшивочные доски и веревку, чтобы убедиться, что оси фундамента правильно выровнены. Внесите некоторые коррективы в траншеи вручную, если это необходимо.

Дом-фундамент-траншея

Траншеи под фундамент довольно глубокие (1 метр или 40 дюймов), потому что дно должно быть под линией фронта.

Автобетононасос

Следующим этапом проекта является заливка тонкого слоя бетона (около 4 дюймов или 10 см) на дно траншей, чтобы все было идеально ровно, перед укладкой арматурных балок. Поэтому мы приобрели бетонную смесь, которая была доставлена ​​на место с помощью грузовика, к которому также был прикреплен насос.

Заливка бетона с помощью автонасоса

Мне очень нравится тяжелая техника, так что это было для меня самым ярким событием дня. Мне нравилось смотреть, как этот большой грузовик разворачивает руки и заливает бетон через большой шланг в траншеи. Мы назвали грузовик The Elephant, и держу пари, вы согласитесь, что это довольно прямолинейное прозвище 🙂

Заливка бетона для фундамента

Для этого этапа нам потребовалось примерно 9 кубометров бетона. Строительная бригада позаботилась о том, чтобы весь бетон попал в траншеи, а затем использовала лопаты, чтобы выровнять его.

Бетонный выравнивающий слой

Бетон залит траншеями, и, поскольку он жидкий, он также будет выравниваться. Бетону нужно пару дней, чтобы схватиться, поэтому мы можем приступить к укладке арматурных балок.

Арматура для кирпичного дома

На строительную площадку поставщик доставил партию арматуры.

Хомуты

Вам нужно много хомутов для фундаментных балок. Вы можете получить их заранее у поставщика или просто изготовить на месте с помощью простого ручного гибочного станка. Один рабочий сделал все стремена, необходимые для фундамента, за пару дней. Важно следовать планам и чертежам правильной толщины и размеров арматуры.

Арматурные балки для фундамента

Это часть арматурных балок, которые войдут в фундамент. Все арматурные стержни привязываются к стержням проволокой. Проволока должна скреплять все вместе плотно и правильно.

Сборка арматурных балок

Затем балки соединяются в огромную мегабалку. Это может показаться безумием, но я уже говорил вам, много арматуры для этого кирпичного дома. Планы были тщательно соблюдены, и надзирающий инженер прибыл, чтобы осмотреть конструкцию и дать свое согласие перед заливкой бетона.

Арматурная балка

Я говорю, что арматурные балки выглядят сексуально. Вы не согласны?

Арматурные балки над траншеями фундамента

Сборка арматурной конструкции для фундамента

Затем оттяжки соединили балки над осями фундамента. Это единственный способ соединить все вместе, иначе было бы невозможно выполнить работу, как только вы поместите их в окопы. К счастью, у нас в команде было несколько больших парней, поэтому у них не возникло проблем с подъемом мегабалок и укладкой их над траншеями. Занятие в тренажерном зале в реальной жизни…

Арматурные балки для траншей

После того, как все балки соединены вместе, мы вынимаем деревянные стойки под ними одну за другой и позволяем конструкции медленно упасть на свое место на бетон.

Установка-армирования-колонны

Теперь пришло время установить арматуру для колонн. Это требует внимания и большого количества измерений, потому что расположение колонн будет определять размер и форму комнат. Все сводится к тому, чтобы следовать планам и не идти на компромиссы. Мы получили одобрение от инженера, так что пришло время залить больше бетона.

Автобетононасос с миксером

Бетоновоз снова на дежурстве. Насос значительно упрощает весь процесс, потому что шланг управляется по радио и одним нажатием кнопки меняет направление вдоль траншей.

Заливка-бетоном-в-траншеи-фундамента

Однако бетон течет по шлангу со скоростью, поэтому вам нужен крепкий парень, чтобы удерживать его на месте, пока он заполняет траншеи. Убедитесь, что вы также используете бетонный вибратор, чтобы удалить воздушные карманы.

Заливка траншей бетоном

Просушка бетонного основания

После заливки траншей бетоном необходимо дать ему застыть в течение нескольких дней. А пока будем делать щиты для опалубки.

Щиты опалубочные

Щиты для фасадной опалубки. Простая задача… всего несколько досок и много гвоздей.

Опалубка для фундамента дома

Ребята установили панели вокруг фундаментных балок. Они использовали бензопилу, чтобы отрегулировать размер панелей и установить их на место. Как видите, панели вертикальные и поддерживаются раскосами. Вам нужно проверить расстояние между панелями и убедиться, что оно соответствует планам. В нашем случае высота будет 12″ в ширину.

Деревянная форма-фундамент — деталь

Мы использовали 12-дюймовые куски арматуры и вставили их между двумя панелями, чтобы расстояние оставалось одинаковым. Кроме того, для плотного скрепления панелей друг с другом через каждые 2 фута использовалась проволока диаметром 4 мм.

Опалубка для фундамента

Опалубка для фундамента готова для бетонирования. Для этого потребуется много бетона, около 20 кубометров.

Деревянная опалубка для фундамента

Обратите внимание на диагональные распорки, приставленные к опалубке. Распорки используются для поддержки опалубки, когда бетон оказывает давление изнутри наружу. Если у вас недостаточно брекетов, фундамент не будет ровным, и нет нужды говорить вам, что это нехорошо.

Заливка бетона на возвышение фундамента

Бетон заливали на возвышение с помощью автобетоносмесителя. Требовалось дополнительное внимание, потому что бетон должен проходить между опалубкой шириной 12 дюймов. Опалубку доверху заливать не стали, так как будем заливать плиту перекрытия, а она тоже должна стыковаться с арматурными балками. Поэтому оставьте около 4 дюймов незакрытыми бетоном. Оставьте бетон схватываться на 2-3 дня.

Заполнение фундамента землей

Сняли панели с внутренней части фундамента и начали заливать перегородки землей, которую предварительно выкопали из траншей. Экскаватор был вызван снова, чтобы ускорить процесс.

Фундамент, залитый грязью

После того, как все заполнили землей, пришло время ее спрессовать. Вы можете использовать трамбовку или можете пойти традиционным способом и поливать землю слоями по мере заполнения перегородки. Вы можете заметить, что мы не прошли весь путь вверх по высоте, потому что нам все еще нужно добавить 4-дюймовый слой. гравия в качестве разрыва капиллярности.

Засыпка фундамента гравием

Мы засыпали землю гравием и попытались все выровнять. Вы также можете увидеть некоторые трубы для дренажа и водоснабжения. Мы следовали плану, а затем засыпали все песком, а затем добавили гравия.

Армирующая плита фундамента

Затем мы добавили 2-дюймовые листы полистирола XPS поверх гравия, а затем полиэтиленовую пленку, чтобы они оставались сухими и скреплялись вместе, когда мы будем заливать бетонную плиту. Вы также должны заметить установленную сварную проволоку №6. Его цель – армировать бетонную плиту. Устанавливаем прокладки под провод, чтобы приподнять его на 2″ от поверхности.

Оглядываясь назад, я бы выбрал 2 слоя полистирола XPS, потому что чем больше вы уложите, тем лучше будет изоляция. И вам нужна изоляция в холодные зимние месяцы, когда много напора теряется через слабые места, такие как стены и пол. Мы восполнили это при установке системы водяного теплого пола. Обязательно ознакомьтесь с остальными эпизодами, чтобы узнать об этом подробнее.

Труба для водоотвода

Арматура для бетонной плиты перекрытия

Rebars-For-Concrete-Slab

Плитный пол для кирпичного дома

На следующий день залили 4″ бетонную плиту; 9 кубометров бетона тут же. Важно отметить уровень на опалубке, чтобы можно было выровнять бетон и получить ровную плиту. Мы использовали водяной уровень и забивали каждый фут по периметру формы. Когда бетон был залит, отметки очень помогли.

Фундаментная плита для дома

Перед началом возведения стен важно оставить бетон минимум на 1 неделю. Таким образом, у бетона будет достаточно времени, чтобы схватиться, и вы сможете утяжелить плиту без образования трещин. Кроме того, я рекомендую вам ежедневно поливать плиту садовым шлангом. Особенно если будет солнечно, бетон будет слишком быстро высверливаться, что приведет к появлению трещин в плите. Обязательно просмотрите остальную часть серии «Бетонные и кирпичные дома», чтобы увидеть наше приключение по строительству от голой земли до заселения. Я обещаю, что вы получите массу удовольствия, наблюдая, как дом собирается вместе, и, возможно, научитесь на своих ошибках и проблемах. решение.

Спасибо, что прочитали нашу статью , как построить фундамент кирпичного дома , и мы рекомендуем вам посмотреть другие эпизоды сериала. Не забудьте поделиться нашими статьями с друзьями, используя виджеты социальных сетей.

Как построить столбчатый фундамент самостоятельно

Столбчатый фундамент является одним из самых распространенных в частном строительстве. Он сочетает в себе надежность и экономичность, быстроту и простоту реализации при небольших трудозатратах. Это один из видов фундамента, который можно выполнить своими руками относительно просто.

Достоинства и недостатки столбчатых фундаментов, области их применения

Столбчатые фундаменты применяют в основном для деревянных легких построек: небольших 1-2-этажных домов из оцилиндрованного бревна или бруса, каркасно-панельных домов, бань, бытовок, беседок , теплицы, навесы и т.д. В этих случаях такой фундамент имеет несомненные преимущества перед другими типами фундаментов:

• Экономичность . Это самый недорогой вид опоры для дома (в 2 раза дешевле других видов), что позволяет сэкономить значительные средства при строительстве.
• Быстро и легко построить .Такой фундамент может построить даже один человек за довольно короткое время.
• Надежность . Столбчатый фундамент обеспечивает надежное, прочное основание здания, имеет длительный срок службы.
• Универсальность . Этот тип фундамента можно использовать на любом грунте (кроме пустоши), с любым характером рельефа.
• Минимум подготовительных работ для и процесса гидроизоляции.

Недостатками таких фундаментов являются невозможность использовать их при строительстве тяжелых зданий, соорудить подвал или погреб под домом.

Основные типы столбчатых фундаментов

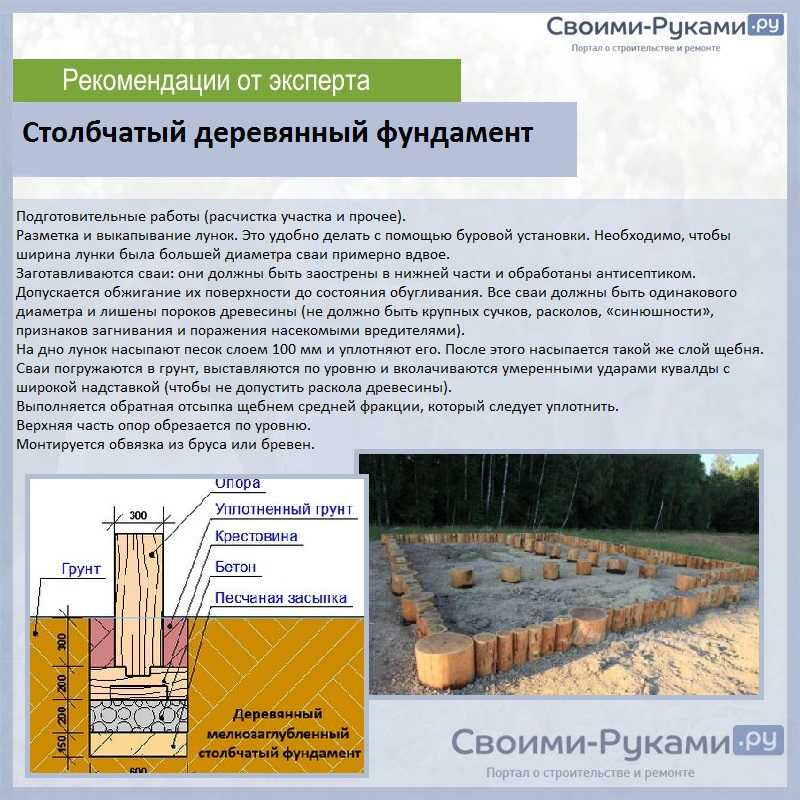

В зависимости от того, какие материалы есть у застройщика, какими навыками он обладает и какие средства имеются, выбирается тип столбчатого фундамента. Так, в качестве материала для столбов можно выбрать дерево, кирпич, монолитный бетон. Древесина – самый хрупкий и недолговечный материал, поэтому ее используют в основном для временных построек, предварительно обработанную антисептическими и гидроизоляционными составами и материалами.

Кирпичные столбы для фундамента наиболее доступны по технологии изготовления, намного прочнее и долговечнее деревянных (служят до 100 лет), позволяют строить двухэтажные дома. Но работа с кирпичом по закладке фундамента очень трудоемка. Обожженный кирпич, необходимый для строительства, стоит довольно дорого и найти его бывает непросто.

Монолитные фундаменты наиболее популярны у частных застройщиков. Бетон – лучший материал для фундамента, способный обеспечить ему максимальную прочность и долговечность.

Технология столбчатого фундамента

Подготовительные работы по . Они включают в себя очистку площадки, ее планировку, при которой снимается верхний слой грунта и выравнивается поверхность. Затем участок размечают, соблюдая с высокой точностью прямые углы, фиксируя оси, в соответствии с проектом. Выкапывают норы, располагая их строго по осям. Если ямы имеют глубину 1 м, можно обойтись без укрепления их стенок. При большей глубине ямы делают более широкими и с уклонами, а в них с помощью досок делают крепления с распорками для предотвращения осыпания почвы.

Устройство опалубки .Делать опалубку из досок шириной 100-150 мм и толщиной 40 мм. Прямая сторона при установке укладывается в бетон. Можно для опалубки взять фанеру (влагостойкую), ДСП, листы железа. Опалубка также может быть несъемной, в этом случае используются асбестоцементные и металлические трубы (диаметром не менее 100 мм).

Армирование, заливка фундамента бетоном Армирование производится в продольном направлении, с использованием металлических стержней 10-14 мм. Кроме того, необходимо сделать горизонтальные перемычки из проволоки 6 мм. Стержни должны выступать над фундаментом на 150 мм, чтобы их можно было в дальнейшем использовать для соединения каркаса колонны с ростверком. Заливка бетона производится слоями по 20 см с последующей трамбовкой. Необходимо сделать гидроизоляцию фундамента, например, рубероидом.

Монтаж ростверка .Соединить перемычки между собой, нанеся обрезки обрезков, и приварить их. Затем собирается опалубка, делается каркас из арматуры и заливается бетон.
