Фундамент для каркасного дома своими руками: виды и изготовление

Оглавление:
Фундамент для каркасного дома своими руками: ленточное основание
Как сделать столбчатый фундамент для каркасного дома своими руками
Виды фундамента для каркасного дома: плитное основание
Фундамент под каркасный дом: винтовое основание

По большому счету, ставить вопрос, какой фундамент лучше для каркасного дома, будет неправильно – лучшего фундамента нет и быть не может. Дело в том, что каждый тип фундамента предназначен для того или иного типа почвы, где он проявляет свои преимущества. Мало того, на выбор фундамента того или иного типа оказывает влияние и вес строения, и его конфигурация, и даже площадь и наличие или отсутствие подвала. Именно последним моментом и обуславливается наибольшее распространение ленточного фундамента, который позволяет создать подвал под домом. Но суть не в этом, в данной статье мы поговорим об особенностях строительства фундамента того или иного типа – вместе с сайтом stroisovety. org мы разберем вопрос, как сделать фундамент для каркасного дома своими руками?

Фундамент для каркасного дома фото

Фундамент для каркасного дома своими руками: ленточное основание

Начнем именно с него, так как это наиболее распространенный тип фундамента, который используется в процессе строительства каркасных домов. Среди его преимуществ можно выделить экономичность (в отличие от плитного фундамента, на него уходит меньше материала), как и говорилось выше, возможность обустройства подвального помещения, надежность и простота изготовления своими руками. Кроме всего прочего, в зависимости от глубины залегания и толщины стен ленточного фундамента, он в состоянии выдерживать постройки любого веса – частные коттеджи для него вообще не проблема. В общем, если говорить о том, какой фундамент лучше для каркасного дома, то ленточное основание будет самым главным претендентом на это звание.

Как и говорилось выше, построить ленточный фундамент своими руками не сложно – самое трудное во всем это деле заключается в изготовлении опалубки. Об этом чуть позже, так как технологию его возведения нужно изучать по порядку.

1. Котлован. Сами понимаете, что копать его вручную очень трудно. Некоторые люди в попытках минимизировать трудозатраты на производство данного этапа работ вместо котлована выкапывают траншеи – это, мягко говоря, неправильно, так как произвести качественную гидроизоляцию такого фундамента невозможно. А она необходима, так как без нее деревянный каркасный дом будет тянуть влагу из грунта через бетон, в результате чего срок службы строения значительно сокращается.
2. Опалубка. Для нее понадобится заготовить металлические или деревянные щиты, с которых и формируется ленточная опалубка – щиты крепко, а главное надежно, скрепляются между собой так, чтобы бетон их не раздавил. Для этой цели, как правило, применяются трубки и шпильки с гайками – первые фиксируют расстояние между двумя щитами, а вторые стягивают их и не дают распадаться наружу.
3. Армирование. Для фундамента нужен объемный каркас из арматуры, которая увязывается друг с другом с помощью проволоки – здесь сварка не используется, так как она сделает фундамент жестким, и при малейших подвижках грунта он лопнет.
4. Бетонировка. Хотите получить действительно надежное основание для дома? Тогда весь фундамент лучше заливать за один раз – только так можно получить монолитное основание каркасного дома. Здесь без вариантов – весь бетон в нужном объеме лучше заказать на специализированных предприятиях.
   Ленточный фундамент для каркасного дома фото

Если бы не необходимость создания большого котлована в процессе решения вопроса, как сделать ленточный фундамент для каркасного дома, его можно было бы назвать идеальным вариантом для каркасных строений. Но, как говорится, существуют и более простые технологии.

Как сделать столбчатый фундамент для каркасного дома своими руками

Это еще более экономичное основание для каркасных домов – используется для легких одноэтажных и даже двухэтажных строений. Если говорить о небольшом одноэтажном домике, то столбчатый фундамент для него сделать своими руками очень просто – если же речь идет о двухэтажном доме, то без специальной техники здесь не обойтись.

Столбчатый фундамент для небольшого каркасного дома изготавливается следующим образом.

1. Выкапывается яма размером полметра на полметра и глубиной как можно больше. Здесь все просто, и работа эта больше физическая, чем умственная. Такие ямы выкапываются по углам строения однозначно и между ними с шагом в полтора метра – опоры данного типа нужные везде, в том числе и в местах установки внутридомовых перегородок.
2. Дальше вяжется прямоугольный объемный каркас из арматуры размером 400 на 400мм и длиной сантиметров на 20 больше глубины ямы, в которую он и опускается.
3. Дальше небольшая опалубка высотой 250мм, которая сформирует наружную часть столбчатой опоры – соединить вместе четыре доски, так, чтобы они образовали прямоугольник размером 500 на 500мм, не так уж и сложно.
4. Бетонировка. Прелесть этого фундамента заключается в том, что каждую опору можно лить по раздельности – это дает шанс сэкономить на покупке готового бетона. В таком объеме его можно приготовить даже лопатой в корыте за несколько заходов, не говоря о простой бетономешалке .
5. Дальше ждем полного высыхания столбчатых опор и производим гидроизоляцию их верхушки – сначала бетон покрывается битумной мастикой, а потом оклеивается рубероидом в два слоя.

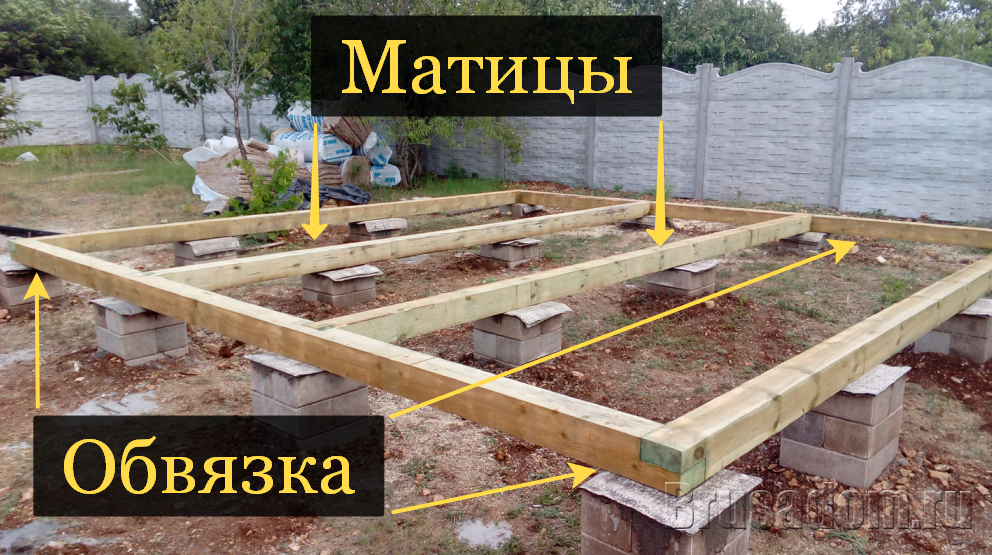

   Столбчатый фундамент своими руками для каркасного дома фото

Завершает процесс изготовления столбчатого фундамента для каркасного дома кирпичная кладка – именно с ее помощью обвязочный брус каркасного дома устанавливается в уровень горизонта. Перед установкой деревянных балок верхняя часть кирпичных столбиков также должна подлежать гидроизоляции.

Виды фундамента для каркасного дома: плитное основание

Изготавливается такой фундамент весьма просто, но, опять-таки, нужен монолит, который достигается единовременным бетонированием всей опалубки. Представить технологию заливки плитного фундамента для каркасного дома можно в виде четырех этапов работ.

1. Планирование местности. Здесь все просто, но на некоторых участках без бульдозера не обойтись – нужно просто создать ровную площадку.
2. Установка опалубки высотой не менее полуметра. Вообще это расчетная величина, которая зависит от веса постройки. Как и во всех случаях, опалубка должна быть надежной, так как в большинстве случаев речь идет о большой массе бетона.
3. Армирование. Стандартно это трехъярусный объемный каркас из арматуры – три сетки с ячейкой 200 на 200мм, расположенных одна над другой. Увязывается, как и во всех случаях, с помощью проволоки.
4. Бетонировка, о которой говорилось выше – здесь важен монолит, который достигается единовременной заливкой всего объема бетона. Также не следует забывать и об усадке бетонной смеси с помощью глубинного вибратора, который уплотняет бетон и выгоняет из него воздух, делая основание прочным на все сто процентов.

   Фундамент для каркасного дома своими руками фото

Несмотря на то, что внешне плитный фундамент для каркасного дома выглядит просто, все же при его изготовлении имеется масса тонкостей. Кроме того, к его недостаткам причисляют большое количество бетона и трудоемкость выполнения работ.

Фундамент под каркасный дом: винтовое основание

Это очень простой в изготовлении фундамент, который применяется в процессе строительства домов на заболоченной местности – это одна из разновидностей столбчатого основания, для изготовления которого применяются винтовые сваи. На небольшую глубину их вполне реально вкрутить и вручную. Но в большинстве случаев для этой цели применяется специальная техника.

Винтовой фундамент для каркасного дома фото

Винтовой фундамент для каркасного дома делается достаточно просто – сначала ввинчиваются сваи в заранее размеченных местах, потом они срезаются в одной плоскости горизонта, на них навариваются специальные площадки, к которым и крепится обвязочный брус основания дома. Как вариант, собирается металлоконструкция из металлического уголка, на которой отливается бетонный армопояс. Такой фундамент может даже использоваться для строительства кирпичного дома.

И в заключение темы про фундамент для каркасного дома своими руками добавлю только одно – технология изготовления любого основания дома не покажется сложной, если заранее изучить все ее тонкости и нюансы. Только владея ими, можно соорудить поистине прочное, надежное и долговечное основание для дома.

Автор статьи Александр Куликов

Фундамент под каркасный дом

Содержание

1. Фундамент своими руками под каркасный дом: пошаговая инструкция.
2. Типы фундамента: какой выбрать.
3. Ленточный фундамент своими руками.
4. Столбчатый фундамент под каркасный дом.
5. Свайный фундамент под каркасный дом.
6. Монолитный фундамент под каркасный дом.
7. Фундамент для каркасного дома своими руками. Виды фундаментов, расчет, строительство.
8. Как сделать фундамент под каркасный дом.
9. Какой фундамент лучше под каркасный дом.
10. Определение характеристики грунта.
11. Ленточный фундамент под каркасный дом.
12. Свайно-винтовой фундамент под каркасный дом.
13. Выбор и расчет количества винтовых свай.
14. Столбчатый фундамент под каркасный дом.
15. Монолитный плитный фундамент.
16. Схема армирования монолитной плиты.

Фундамент своими руками под каркасный дом: пошаговая инструкция.

Одним из главных преимуществ каркасных домов является то, что их можно построить на всякой местности. Однако требования к фундаменту для такого дома будут довольно серьезными. Основания для домов каркасного типа также должны возводиться согласно определенным требованиям и параметрам. Так как специалисты в сфере строительства без проблем просчитают и скажут, какой именно тип фундамента необходимо делать в той или иной местности, то основа своими руками под каркасный дом должна делаться внимательно и последовательно.

Как правильно рассчитать количество фундамента? Взять и просто возвести основу под будущий дом не выйдет. Если погодные факторы не были учтены при планировке фундаментной основы, то они могут отобразиться на результате работы. Возведение основания непременно следует начинать с подготовки. К ней относится исследование местности и грунта. Это можно отнести к основным факторам, которые влияют на выбор типа фундамента. К таким факторам еще стоит добавить:

• глубину промерзания почвы;
• уровень грунтовых вод;
• структуру земли.

От всех этих моментов зависит тип основы, высота его положения, выбор участка, где будет находиться строение. Исследуя вышеперечисленные данные, следует учесть тот факт, что уровень подземных вод должен быть выше уровня промерзания, а несущая способность способна выдержать давление всего каркасного строения. Иначе весь процесс закладки основания может стать более проблематичным и дорогостоящим.

Типы фундамента: какой выбрать.

Главный вопрос при строительстве каркасного дома: какой тип основания будет самым подходящим?

Существует несколько распространенных типов фундамента. Из них:

Какой именно тип наиболее подойдет при строительстве каркасного дома своим руками, можно понять, изучив все особенности и характеристики каждого из них.

Ленточный фундамент своими руками.

Основание ленточного типа обычно выбирают при строительстве массивных построек. Это самый распространенный тип фундамента, который используется в различных климатических зонах. Но закладывать его не советуют в почвах, где уровень промерзания высокий. Обычно его применяют для громоздких, тяжелых сооружений. Но если при строительстве каркасного дома планируется еще цокольный этаж или подвальное помещение, то ленточный фундамент будет наилучшим вариантом.

Различают два типа ленточных оснований:

При строительстве частного дома, дачи, бани или других небольших сооружений обычно выбирают мелкозаглубленный ленточный фундамент. Стоимость такого основания не слишком высокая, а сама конструкция выходит довольно крепкой и надежной. Произвести правильные расчеты для данного типа основания под каркасный, кирпичный, деревянный дом не составит большого труда.

Для начала выбирается место для строительства будущего дома. Участок необходимо очистить от травы, мусора, камней и разметить его. Сделать это можно с помощью обычной веревки и кольев. Разметка нужна для ровности фундамента, также по ней копаются траншеи, в которые будет заливаться бетон. Они делаются под каждой стеной будущего строения.

Свое название такой тип основы получил за счет того, что он являет собой бетонную ленту, которая лежит под стенами дома. Ширина самой бетонной ленты должна быть больше ширины стены. Стоить помнить, что в траншею будет ставиться опалубка. Копается траншея в глубину чуть более метра. Боковые части ее желательно закрыть гидроизоляцией. По вскопанной траншее монтируется опалубка. После установки опалубки делается армирование и заливается бетонный раствор.

Сделав своими руками мелкозаглубленный ленточный фундамент, придерживаясь всех правил, можно быть уверенным, что данное основание под каркасный дом простоит долгое время и будет крепким и надежным.

Столбчатый фундамент под каркасный дом.

Каркасный дом весит достаточно немного, поэтому для его возведения можно использовать простой фундамент, который не требует особо больших затрат. Одной из таких оснований является столбчатая фундаментная основа. Ее используют при строительстве небольших домов в один этаж. Столбчатый фундамент бывает двух типов – заглубленный и слабозаглубленный. Применяется он при небольшом уровне подземных вод.

Столбчатый фундамент представляет собой столбы, вкопанные в местах, где, согласно проекту, будут находиться углы здания. С целью увеличения устойчивости здания, столбы сшивают специальными балками.

Свайный фундамент под каркасный дом.

При заболоченном грунте, высоком уровне грунтовых вод или просто слабой почве незаменимым станет свайный тип фундамента. Монтируют его на металлических сваях, часто винтовых. Такие железные столбы вкручиваются в землю по принципу винта в плотные слои почвы и передают всю нагрузку от строения на них.

Одним из преимуществ винтовых свай является то, что их можно устанавливать своими руками, без помощи спецтехники.

Основными преимуществами винтового фундамента является:

• постройка строения на любом типе грунта;
• для закладки основы, участок можно не выравнивать;
• не требует проведения земельных работ.

Если основа заложена правильно, она прослужит очень долго. Этот тип фундамента будет отличной альтернативой любому другому типу оснований. Для каркасного дома или любого иного строения, которое не имеет большого веса, свайный фундамент будет наиболее оптимальным вариантом, сделанным своими руками.

Монолитный фундамент под каркасный дом.

Если на участке, на котором планируется строительство каркасного дома своими руками, неустойчивый грунт, то еще одним вариантом может стать фундамент плитный.

Это целая монолитная плита, которая сохранит целостность строения на плавающем грунте или глинистой почве. Земельные работы при строительстве такого типа основания в большом объеме не нужны и особой проблематичности не вызывают.

Необходимо своими руками вырыть котлован, засыпать дно песком и тщательно его утрамбовать. Поверх песка заливается бетонная стяжка толщиной около 10 сантиметров, на нее кладется гидроизоляция (обычно используют листы рубероида). Далее монтируется опалубка, в которую и заливается бетонный раствор. Толщина бетонной плиты может достигать 25 сантиметров. Обязательно следует выполнить армирование плиты, для ее крепости.

Для полного застывания желательно, чтобы плита постояла около месяца, тогда бетонное основание будет крепким и долговечным.

У каркасных домов есть одно преимущество – это небольшой вес. Поэтому для них нет смысла строить дорогой массивный фундамент. Для каркасного дома в один этаж отлично подойдут все варианты оснований, но чтобы не совершать лишние расходы, основу нужно выбирать мелкозаглубленную.

Фундамент для каркасного дома своими руками. Виды фундаментов, расчет, строительство.

Как сделать фундамент под каркасный дом.

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков – он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Какой фундамент лучше под каркасный дом.

Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

• характеристика грунта на месте строительства;
• наличие подвального помещения;
• конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
• близость грунтовых вод и уровень промерзания грунта.

Определение характеристики грунта.

Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ — это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

• песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
• пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
• глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.

• срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
• при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
• если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
• сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.

Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.

Ленточный фундамент под каркасный дом.

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета. С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции 1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через 5-6 дней.

Свайно-винтовой фундамент под каркасный дом.

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

• устанавливаются без спецтехники;
• монтируются всего за 1 день;
• хорошие показатели несущей способности;
• устойчивы к промерзанию грунта и воздействию грунтовых вод;
• большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
• невысокая цена;
• возможность строительства в любое время года;
• удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.

Выбор и расчет количества винтовых свай.

Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

• для получения правильных скважин бур должен находиться строго вертикально;
• начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
• глинистую почву лучше всего бурить в сухую погоду.

Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Столбчатый фундамент под каркасный дом.

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя — оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.

Монолитный плитный фундамент.

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет 20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.

Схема армирования монолитной плиты.

Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом). После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению, грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.

Рекомендация: Хорошая обширная обзорная статья. Поможет узнать больше подробностей о фундаменте под каркасный дом. Но вы не расслабляйтесь, от обилия информации, велика вероятность, что не сможете собрать все во едино и выбрать самый оптимальный и не дорогой фундамент.

Как построить А-образную раму – Новости Матери-Земли

Unsplash/Lucas Favre

Одной из самых прочных конструкций является А-образная рама, скелет которой состоит просто из ряда треугольников. Основания треугольников – это балки, поддерживающие пол, а стороны – это стропила, удерживающие комбинированные стены и крышу. Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для дачных домиков или дома без электричества. Его основой может служить любой стиль фундамента.

Планирование вашей А-образной рамы

Самая распространенная форма — равносторонняя — балки и стропила равны по длине и установлены под углом 60 градусов друг к другу. Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между полом и стропилами» ниже). А-образную раму можно построить практически любого размера, просто изменив количество треугольников и их размеры, но каюта со спальной мансардой должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство над головой на обоих этажах. Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования.

Инструменты для А-образной рамы

• Отвертка
• Циркулярная пила
• С-образные зажимы
• Электродрель
• Молоток
• Столярный уровень
• Столярный угольник
• Отвес
• Ключ
• Сабельная пила

Материалы А-образной рамы

• 1 на 2, 2 на 4
• 2х6, 2х8
• Обработанные давлением 2х6, 2х10, 4х4
• Фанера для наружных работ (3/4 дюйма)
• Клей для дерева
• Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
• Оцинкованные обычные гвозди (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
• Гвозди с кольцевым стержнем (2 1/2 дюйма)
• Шурупы для дерева (1 3/4 дюйма № 8)
• Кровельные материалы
• Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюйма на 4 дюйма, 6 дюймов)
• Шурупы (1/2 дюйма на 4 дюйма)
• Многоцелевые и каркасные анкеры и гвозди
• Деревянная лестница
• Бетонная смесь

Анатомия А-образной рамы

Эта равносторонняя А-образная рама со стороной 20 футов опирается на тройные обработанные давлением балки размером 2 на 10, поддерживаемые опорами из каменных блоков. Треугольники, расположенные на расстоянии 24 дюймов друг от друга, состоят из стропил размером 2 на 8, соединенных на вершинах фанерными косынками и зажатых снизу парами балок размером 2 на 6, обработанных давлением. (Каюта большего размера, чем эта конструкция, потребует соответствующего большего размера пиломатериалов для каркаса.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные ригели размером 2 на 6. Стропила торцевых стен сдвоены, чтобы обеспечить ровную поверхность для прибивания наружной обшивки. Спальный чердак, куда можно подняться по лестнице, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные стенки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расположенные на расстоянии 16 дюймов друг от друга. Стойки для перил крепятся к лагам настила. Лестницы устанавливаются на бетонные основания и крепятся к настилу металлическими каркасными анкерами. Вся открытая древесина представляет собой обработанную под давлением древесину. Показана асфальтово-гонтовая крыша.

Общие углы между полом и стропилами

(Длина стропила, длина балки, угол стропила/балки, угол стропила/стропила)

• 16 футов, 12 футов, 68 градусов, 22 градуса

• 16 футов, 14 футов, 64,1 градуса, 26 градусов

• 16 футов, 16 футов, 60 градусов, 30 градусов

• 20 футов, 12 футов, 72,5 градуса, 17,5 градуса

• 20 футов, 14 футов, 69,5 градусов, 20,5 градусов

• 20 футов, 16 футов, 66,4 градуса, 23,6 градуса

• 20 футов, 20 футов, 60 градусов, 30 градусов

Резка А-образных балок и стропил

1. Чтобы быстро обрезать балки и стропила, сделайте приспособление для каждого срезаемого угла.
2. Отметьте на доске под углом балки или стропила и положите ее на рабочую поверхность.
3. Поместите 2 на 4 с каждой стороны платы и закрепите их винтами.
4. Совместите 1 на 2 с отметкой и привинтите его к 2 на 4 в качестве направляющей для резки.
5. Проведите циркулярной пилой по направляющей, сделав пропил через все три доски.
6. Удалите обрезную доску и замените ее балкой или стропилом, размеченным по длине.
7. Совместите метку с пропилом и разрежьте доску.
8. Обрежьте другой конец так, чтобы оба среза располагались под углом к ​​середине.

Сборка треугольников А-образной рамы

1. Закрепите концы двух балок вокруг основания стропила, выровняв концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
2. Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.
3. Таким же образом прикрутите противоположные концы балок к основанию другого стропила.
4. Из фанеры для наружных работ толщиной 3/4 дюйма вырежьте две треугольные косынки под тем же углом, что и А-образная рама.
5. Соедините верхние концы стропил вместе и прикрепите косынки к каждой стороне шва с помощью столярного клея и шурупов № 8 размером 1 3/4 дюйма.
6. Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
7. Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
8. Принимая во внимание высоту не менее 7 футов, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для ригелей. Для каждого треугольника вырежьте два ригеля, чтобы они поместились между внешними краями стропил, а затем прикрепите их болтами, как вы делали балки.
9. Отрежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми обычными гвоздями между всеми парами балок и ригелей с интервалом в 2 фута.
10. Сдвоенные стропила концевых треугольников: отрежьте четыре отрезка стропильного бруса — два, чтобы поместиться между балками и воротником, и два между балками и пиками стропил — и прибейте их к внешним сторонам стропил 2 1/2-дюймовыми гвоздями. .

Сборка треугольников А-образной рамы

1. Отметьте расположение треугольников на балках с интервалом в 2 фута.
2. Струпья от гвоздей — 1 фут длиной 2 на 4 — на внутренней стороне внешних балок с каждой стороны от меток переднего торцевого треугольника.
3. С парой помощников поднимите и поместите концевой треугольник на балку между стыками.
4. Отвесьте треугольник и скрепите его двумя 2 на 4 гвоздями, прибитыми по диагонали между стропилами и внешними балками так, чтобы верхняя часть каждой распорки находилась не менее чем в 4 1/2 футах от основания стропил.
5. Расположите и отвесьте оставшиеся треугольники таким же образом, скрепив их 1 на 2 гвоздями, прибитыми к каждой стороне соседнего треугольника.
6. Когда все треугольники скреплены , снимите стыки и прикрепите треугольники к балкам, установив многоцелевой каркасный анкер с каждой стороны каждой балки. В районах с сильным ветром используйте ураганные стяжки. Прибейте нижние углы треугольников к балкам.
7. Обшить внешнюю часть рамы, укладывая настил для тряски или панели 4 на 8 из фанеры для наружных работ толщиной 5/8 дюйма для металлической кровли или битумной черепицы. Работайте снизу вверх, крепя обшивку обычными гвоздями диаметром 2 1/2 дюйма. Оставьте зазор в 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. Удалите распорки после укладки нижнего ряда панелей.
8. Покройте пол фанерой.

Последние штрихи

Если А-образная рама включает чердак, предусмотрите лестницу или стремянку и прочные перила. Положите террасу, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите палубные лестницы в строительном центре или соберите их на месте. Установите изоляцию между лагами пола, стропилами и стойками торцевой стены по мере строительства.

Перепечатано с разрешения журнала Cabins & Cottages , опубликовано Fox Chapel Publishing, 2011.
Здравствуйте!

Мы вернулись из трехнедельной поездки в Калифорнию и Чикаго и постепенно возвращаемся к жизни. И в перегрузке идей KID Shorts (извините, надеюсь, вам не надоели шорты. Все еще впереди….) некоторые из вас спросили: «Что происходит с вашим новым домом??»

Отличный вопрос!
Мы все еще строим один! Вы можете прочитать мой первый пост об этом здесь и мой второй пост об этом здесь.

Когда мы в последний раз разговаривали, это выглядело так (большая деревянная рама, готовая для большой старой кучи бетона):

По крайней мере, я так думал.
Назовите меня наивным.
Да.
На самом деле, вся эта история со строительством домов на заказ была чередой наивных предположений и обучения по ходу дела. Но это все часть удовольствия.

Итак, я подумал: построить деревянный каркас, залить бетоном, дать ему застыть, снять деревянный каркас… и затем начать строить дом.
Я уверен, что некоторые фундаменты построены таким образом. Каждый строитель и каждая ситуация разные. Но поскольку наш фундамент должен был быть таким высоким, они сделали это в несколько ступеней и слоев, при этом большая часть фундамента была заполнена: Грязью!

Детям это понравилось.
Новая детская площадка.
Даже сейчас (С рамкой на доме) они все еще любят играть в грязи перед домом. Они придумали разные названия для каждой части грязного двора, с разными землями для своих игрушек из камней и палок, и когда приходит время уходить, они всегда бездельничают (и очень грязные).
Наблюдая за тем, как они развлекаются из ничего, мы с Кейси счастливее, чем они могли себе представить.

Итак. Вот как пошло основание….

Сначала они наполняли грязью мешки с песком, мешки с песком и еще мешки. Затем уложили мешки по периметру фундамента, соорудив стену, и оставив зазор между рамой и мешками. Затем они засыпали центр фундамента на 1/2 высоты землей,

и разместили арматуру вдоль стены пустого периметра,

, а затем залили бетоном по всему периметру.
Так что, я думаю, наш фонд похож на M&M… Конкретное покрытие из леденцов с вкусной грязью внутри.

Это был этап 1.

На следующий день они доверху засыпали остальную часть фундамента…. подождите….больше грязи!

Уже скучно?
Соревнование в гляделки оживит ситуацию.

И, возможно, появление Клары (которую очень трудно иметь в собственности, поскольку все, что она хочет сделать, это сбежать с 8-футового края фундамента)

Ну, высыпав всю эту грязь, они ее перегородили, чтобы освободить место для труб и прочего.
(прочие вещи = наивные вещи, о которых я до сих пор не знаю)

И детям очень понравилась эта фаза сетки. Они были как мыши в лабиринте, осторожно прохаживаясь между секциями и подпрыгивая при любой возможности.

Наконец-то, наконец-то, в один прекрасный день, после осмотра сантехники и погодных условий… появился миллиард бетоновозов!

И вылили чертовски из этой грязи.
Готовим вкусняшку M&M.

Клара сделала перерыв в занятиях джазовой гимнастикой, чтобы присоединиться к празднику.

А если серьезно, я никогда не думал, что мне так понравится наблюдать за этим процессом.

Вы когда-нибудь видели большую слоновью морду-бетонную-шланговую-штучку? Это действительно здорово! И удивительно, как быстро ребята его разглаживают и размазывают.


И хорошо. Ну вот.
На следующий день у нас был залит и высушен фундамент:

Казалось, что на это ушли месяцы и месяцы.
А потом просто так начали подставлять!

В первый день они обрамили тонны первого этажа.

И вскоре…..у нас было два этажа.

с лестницей!

И прозрачные потолки.

Почему дома не могут всегда оставаться такими открытыми и просторными? Представьте себе возможности фотографии.

Думаю, у крыши есть свои преимущества.
А в конце дня вы всегда можете выбраться на крышу и насладиться прекрасным видом с задней палубы.

Ах. Это полностью оправдывает все это.

Вот и все.
Больше информации, чем вы когда-либо думали, я могу написать в блоге о re: Foundations.
Я обещаю, что в будущих постах будут более красивые вещи, такие как белая отделка и серая лепнина.
