Фундамент для каркасного дома своими руками: виды и изготовление

Оглавление:
Фундамент для каркасного дома своими руками: ленточное основание
Как сделать столбчатый фундамент для каркасного дома своими руками
Виды фундамента для каркасного дома: плитное основание
Фундамент под каркасный дом: винтовое основание

По большому счету, ставить вопрос, какой фундамент лучше для каркасного дома, будет неправильно – лучшего фундамента нет и быть не может. Дело в том, что каждый тип фундамента предназначен для того или иного типа почвы, где он проявляет свои преимущества. Мало того, на выбор фундамента того или иного типа оказывает влияние и вес строения, и его конфигурация, и даже площадь и наличие или отсутствие подвала. Именно последним моментом и обуславливается наибольшее распространение ленточного фундамента, который позволяет создать подвал под домом. Но суть не в этом, в данной статье мы поговорим об особенностях строительства фундамента того или иного типа – вместе с сайтом stroisovety. org мы разберем вопрос, как сделать фундамент для каркасного дома своими руками?

Фундамент для каркасного дома фото

Фундамент для каркасного дома своими руками: ленточное основание

Начнем именно с него, так как это наиболее распространенный тип фундамента, который используется в процессе строительства каркасных домов. Среди его преимуществ можно выделить экономичность (в отличие от плитного фундамента, на него уходит меньше материала), как и говорилось выше, возможность обустройства подвального помещения, надежность и простота изготовления своими руками. Кроме всего прочего, в зависимости от глубины залегания и толщины стен ленточного фундамента, он в состоянии выдерживать постройки любого веса – частные коттеджи для него вообще не проблема. В общем, если говорить о том, какой фундамент лучше для каркасного дома, то ленточное основание будет самым главным претендентом на это звание.

Как и говорилось выше, построить ленточный фундамент своими руками не сложно – самое трудное во всем это деле заключается в изготовлении опалубки.

Об этом чуть позже, так как технологию его возведения нужно изучать по порядку.

Котлован. Сами понимаете, что копать его вручную очень трудно. Некоторые люди в попытках минимизировать трудозатраты на производство данного этапа работ вместо котлована выкапывают траншеи – это, мягко говоря, неправильно, так как произвести качественную гидроизоляцию такого фундамента невозможно. А она необходима, так как без нее деревянный каркасный дом будет тянуть влагу из грунта через бетон, в результате чего срок службы строения значительно сокращается.
Опалубка. Для нее понадобится заготовить металлические или деревянные щиты, с которых и формируется ленточная опалубка – щиты крепко, а главное надежно, скрепляются между собой так, чтобы бетон их не раздавил. Для этой цели, как правило, применяются трубки и шпильки с гайками – первые фиксируют расстояние между двумя щитами, а вторые стягивают их и не дают распадаться наружу.

Армирование. Для фундамента нужен объемный каркас из арматуры, которая увязывается друг с другом с помощью проволоки – здесь сварка не используется, так как она сделает фундамент жестким, и при малейших подвижках грунта он лопнет.
Бетонировка. Хотите получить действительно надежное основание для дома? Тогда весь фундамент лучше заливать за один раз – только так можно получить монолитное основание каркасного дома. Здесь без вариантов – весь бетон в нужном объеме лучше заказать на специализированных предприятиях.
Ленточный фундамент для каркасного дома фото

Если бы не необходимость создания большого котлована в процессе решения вопроса, как сделать ленточный фундамент для каркасного дома, его можно было бы назвать идеальным вариантом для каркасных строений. Но, как говорится, существуют и более простые технологии.

Как сделать столбчатый фундамент для каркасного дома своими руками

Это еще более экономичное основание для каркасных домов – используется для легких одноэтажных и даже двухэтажных строений. Если говорить о небольшом одноэтажном домике, то столбчатый фундамент для него сделать своими руками очень просто – если же речь идет о двухэтажном доме, то без специальной техники здесь не обойтись.

Почему? Да потому, что нужны глубокие и не широкие выемки в грунте, которые можно сделать исключительно с помощью буровой установки.

Столбчатый фундамент для небольшого каркасного дома изготавливается следующим образом.

Выкапывается яма размером полметра на полметра и глубиной как можно больше. Здесь все просто, и работа эта больше физическая, чем умственная. Такие ямы выкапываются по углам строения однозначно и между ними с шагом в полтора метра – опоры данного типа нужные везде, в том числе и в местах установки внутридомовых перегородок.

Дальше вяжется прямоугольный объемный каркас из арматуры размером 400 на 400мм и длиной сантиметров на 20 больше глубины ямы, в которую он и опускается.
Дальше небольшая опалубка высотой 250мм, которая сформирует наружную часть столбчатой опоры – соединить вместе четыре доски, так, чтобы они образовали прямоугольник размером 500 на 500мм, не так уж и сложно.
Бетонировка. Прелесть этого фундамента заключается в том, что каждую опору можно лить по раздельности – это дает шанс сэкономить на покупке готового бетона. В таком объеме его можно приготовить даже лопатой в корыте за несколько заходов, не говоря о простой бетономешалке .
Дальше ждем полного высыхания столбчатых опор и производим гидроизоляцию их верхушки – сначала бетон покрывается битумной мастикой, а потом оклеивается рубероидом в два слоя.

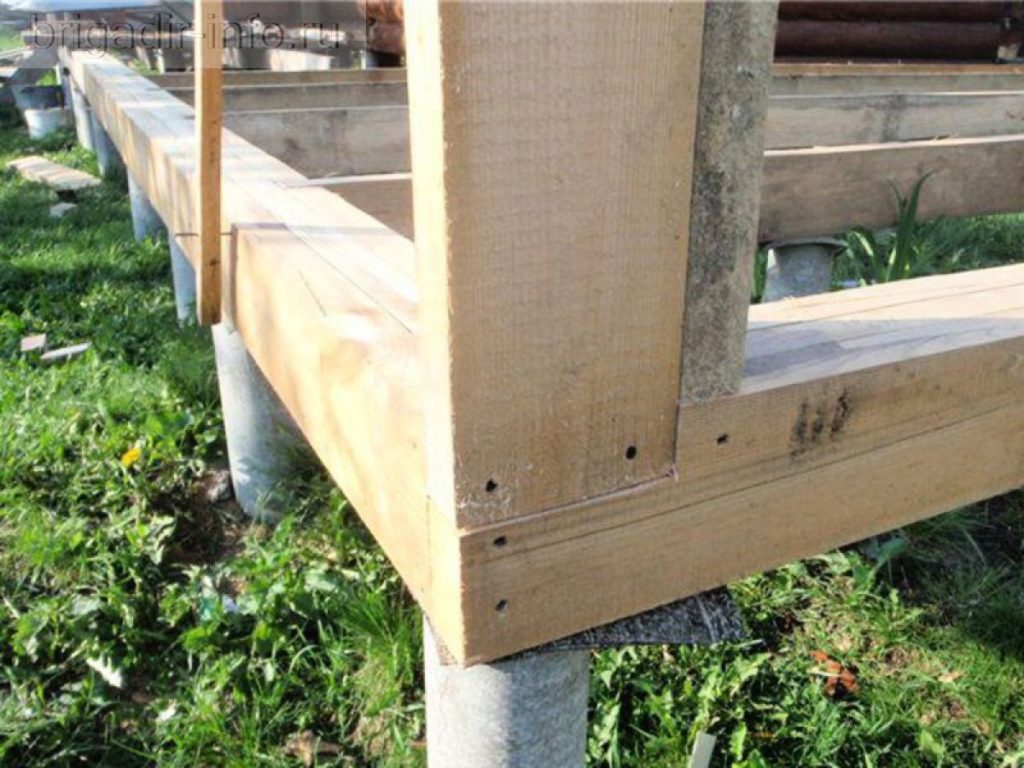

Столбчатый фундамент своими руками для каркасного дома фото

Завершает процесс изготовления столбчатого фундамента для каркасного дома кирпичная кладка – именно с ее помощью обвязочный брус каркасного дома устанавливается в уровень горизонта. Перед установкой деревянных балок верхняя часть кирпичных столбиков также должна подлежать гидроизоляции.

Виды фундамента для каркасного дома: плитное основание

Вся прелесть фундамента данного типа заключается в том, что он позволяет изготовить в каркасном доме бетонные полы. Мало того, такой фундамент отлично подходит для подвижных грунтов – плита будет просто перемещаться вместе с ними, не причиняя дому никакого вреда.

И это еще не все – в процессе изготовления плитного основания дома нет необходимости в проведении глобальных земляных работ, предусматривающих рытье котлована. По сути, это весьма толстая бетонная подушка, залитая на выровненной поверхности.

Изготавливается такой фундамент весьма просто, но, опять-таки, нужен монолит, который достигается единовременным бетонированием всей опалубки. Представить технологию заливки плитного фундамента для каркасного дома можно в виде четырех этапов работ.

Планирование местности. Здесь все просто, но на некоторых участках без бульдозера не обойтись – нужно просто создать ровную площадку.
Установка опалубки высотой не менее полуметра. Вообще это расчетная величина, которая зависит от веса постройки. Как и во всех случаях, опалубка должна быть надежной, так как в большинстве случаев речь идет о большой массе бетона.
Армирование. Стандартно это трехъярусный объемный каркас из арматуры – три сетки с ячейкой 200 на 200мм, расположенных одна над другой. Увязывается, как и во всех случаях, с помощью проволоки.
Бетонировка, о которой говорилось выше – здесь важен монолит, который достигается единовременной заливкой всего объема бетона. Также не следует забывать и об усадке бетонной смеси с помощью глубинного вибратора, который уплотняет бетон и выгоняет из него воздух, делая основание прочным на все сто процентов.
Фундамент для каркасного дома своими руками фото

Несмотря на то, что внешне плитный фундамент для каркасного дома выглядит просто, все же при его изготовлении имеется масса тонкостей. Кроме того, к его недостаткам причисляют большое количество бетона и трудоемкость выполнения работ.

Фундамент под каркасный дом: винтовое основание

Это очень простой в изготовлении фундамент, который применяется в процессе строительства домов на заболоченной местности – это одна из разновидностей столбчатого основания, для изготовления которого применяются винтовые сваи. На небольшую глубину их вполне реально вкрутить и вручную. Но в большинстве случаев для этой цели применяется специальная техника.

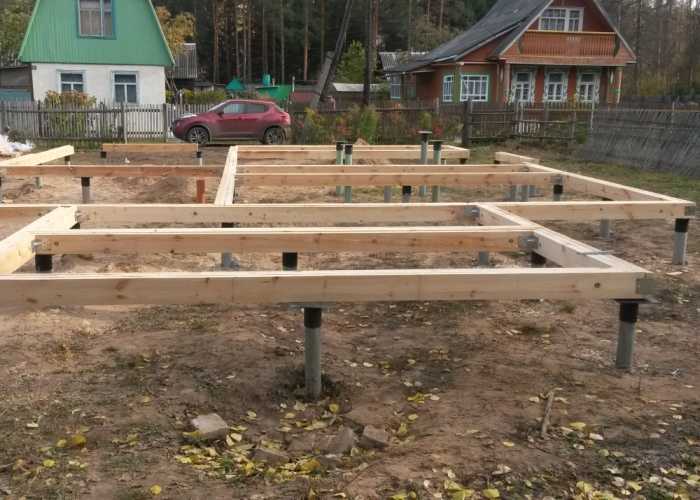

Винтовой фундамент для каркасного дома фото

Винтовой фундамент для каркасного дома делается достаточно просто – сначала ввинчиваются сваи в заранее размеченных местах, потом они срезаются в одной плоскости горизонта, на них навариваются специальные площадки, к которым и крепится обвязочный брус основания дома. Как вариант, собирается металлоконструкция из металлического уголка, на которой отливается бетонный армопояс. Такой фундамент может даже использоваться для строительства кирпичного дома.

И в заключение темы про фундамент для каркасного дома своими руками добавлю только одно – технология изготовления любого основания дома не покажется сложной, если заранее изучить все ее тонкости и нюансы. Только владея ими, можно соорудить поистине прочное, надежное и долговечное основание для дома.

Автор статьи Александр Куликов

Как сделать фундамент под каркасный дом

0 votes

Голос за!

—

Голос против!

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков – он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Содержание:

Какой фундамент лучше под каркасный дом
- Определение характеристики грунта
Ленточный фундамент под каркасный дом
Свайно-винтовой фундамент под каркасный дом
- Выбор и расчет количества винтовых свай
Столбчатый фундамент под каркасный дом
Монолитный плитный фундамент
- Схема армирования монолитной плиты

Какой фундамент лучше под каркасный дом

Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

характеристика грунта на месте строительства;
наличие подвального помещения;
конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;

близость грунтовых вод и уровень промерзания грунта.

Определение характеристики грунта

Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ — это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.

Основные нюансы:

срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.

Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.

Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета. С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции 1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через 5-6 дней.

Свайно-винтовой фундамент под каркасный дом

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

устанавливаются без спецтехники;
монтируются всего за 1 день;
хорошие показатели несущей способности;
устойчивы к промерзанию грунта и воздействию грунтовых вод;
большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
невысокая цена;
возможность строительства в любое время года;
удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.

Выбор и расчет количества винтовых свай

Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:
для получения правильных скважин бур должен находиться строго вертикально;
начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
глинистую почву лучше всего бурить в сухую погоду.

Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео

Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя — оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.

Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет 20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.

Схема армирования монолитной плиты

Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом). После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению, грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.
