Монтаж и установка винтовых свай для забора своими руками

Если у владельца дачный участок находится на сложных грунтах, тогда строить забор лучше на сваях. Чтобы построить долговечное сооружение, использование таких изделий считается целесообразным. Забор на винтовых сваях — прекрасное решение, когда ни один из стандартных вариантов не подходит.

Готовый забор из сварной сетки на винтовых сваях

Содержание

• 1 Особенности строительства
  • 1.1 Что представляют собой винтовые сваи для забора
  • 1.2 Какие у винтовых свай для забора существуют недостатки
    • 1.2.1 Разновидности свай
  • 1.3 Почему выгодно сооружать заборы на винтовых сваях
  • 1.4 Какие недостатки могут быть у забора на винтовых сваях
• 2 Выбор подходящих свай
• 3 Какие различия есть у забора на винтовых сваях
  • 3.1 Характерные особенности основы по сравнению с забивным фундаментом
  • 3.2 Особенности основы по сравнению с ленточным фундаментом
  • 3. 3 Особенности основы при сравнении со столбчатым фундаментом
  • 3.4 Особенности основания в отличие от плитного фундамента

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Схема устройства ограды на винтовых сваях

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

   Пример монтажа различных конструкций на винтовых сваях

   Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.
2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы.
   Вкручивание винтовой сваи специальным аппаратом
   Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

Какие недостатки могут быть у забора на винтовых сваях

Свайные фундаменты наряду со своими замечательными достоинствами имеют также и минусы.

1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Выбор подходящих свай

• Металлического штакетника;
• Сетки из пластика;
• Сварной сетки из металла.

Винтовые сваи с диаметром 89 мм выдерживают нагрузку от заграждения, изготовленного из металла или профлиста.

Вариант установки забора из профлиста на винтовые сваи

• террас;
• теплиц;
• беседок.

Чтобы точно вычислить значение длины изделий, необходимых для дачного участка, потребуется сделать предварительное закручивание. Расчет глубины погружения трубы следует производить с учетом состава грунта. Это значение варьируется от 1 м до 5 м. В большинстве случаев сваи закручивают на глубину 1,5 м.

Свайный фундамент, который монтируется на винтовых сваях, выгодно отличается от других.

Какие различия есть у забора на винтовых сваях

Чтобы не ошибиться при выборе основания конструкции, рекомендуется предварительно ознакомиться с другими типами. Сначала лучше взвесить все плюсы и минусы, а потом приступать к строительству. Сваи винтового типа могут оказаться не только оптимальным, но и наиболее выгодным стройматериалом.

Характерные особенности основы по сравнению с забивным фундаментом

Если для устройства основания на забивных сваях нередко приходится прибегать к дорогостоящим услугам спецтехники, то для закручивания винтовых свай это не требуется. Изделия могут закрутить самостоятельно крепкие мужчины. Процесс монтажа также отличается.

При монтировании забивной сваи создается много шума. Установка вызывает периодическую вибрацию, что может привести к разрушению почвы.

Постоянная вибрация несет в себе опасность разрушения и для всех строений, находящихся поблизости от возводимого сооружения.

Схема устройства забора на винтовых сваях

Особенности основы по сравнению с ленточным фундаментом

Отзывы владельцев загородных домов, которые выбрали ленточный фундамент, говорят, что процесс его заливки длится достаточно долго.

Требуется обязательное проведение подготовительного этапа, включающего земляные работы. Когда выполняется монолитная основа, необходимо позаботиться о хорошей гидроизоляции. При монтаже винтовых свай это не требуется.

Схема устройства свайного фундамента

Такая возможность является гарантией обеспечения отличной устойчивости. Сложный дизайн сооружения, строительство на неровном участке или краю обрыва — повод выбрать фундамент на винтовых сваях.

Отзывы указывают на то, что в итоге стоимость проекта по заливке ленточного типа фундамента обойдется в несколько раз дороже свайно-винтового. Причина заключается в необходимости использования большого количества стройматериалов дополнительно.

Особенности основы при сравнении со столбчатым фундаментом

Конструкция основания сооружения на столбах — основа, являющаяся облегченной.

Пример деревянного штакетника на винтовых сваях

Возведение столбчатого фундамента для металлического забора не потребует крупных денежных вложений или приложения рабочей силы. Однако отзывы подтверждают, что столбчатый тип стоит гораздо дороже винтовых свай.

Все подготовительные работы сводятся к проделыванию приямка, куда будут погружаться лопасти изделия, чтобы облегчить его вкручивание в грунт.

Особенности основания в отличие от плитного фундамента

Плитный фундамент может возводиться на просадочных или тяжелых пучинистых грунтах. Этот тип оснований для устройства оград применяется очень редко. Чтобы самому поставить плитный фундамент, необходимы определенные навыки. Без них положительные свойства основания становятся менее ценными.

Это может произойти в двух случаях:

1. Если траншея слишком глубокая, это означает перерасход денежных средств.
2. Недостаточно глубокая траншея становится причиной появления трещин в фундаменте.

Кроме того, стоимость плавающего, или плитного, фундамента может стать дорогостоящим удовольствием: бетон и арматурные изделия расходуются в больших количествах.

Вариант установки забора на сваях на склоне

Монтаж винтового фундамента своими руками: ошибка или экономия

В деревне большинство строительных дел приходится выполнять самостоятельно, хотя есть и такая работа, которую без профессиональной помощи не одолеть. К примеру, когда у меня дошли руки до возведения забора вокруг собственного дома, я понял, что самому все сделать не получится. Дело в том, что мой выбор пал на ограждение на основе свайно-винтового фундамента, а тут для меня было много непоняток. Скажу честно: идею позаимствовал в интернете на форуме.

Почему я выбрал свайный фундамент

Нет сезонных ограничений

Ввинчивать сваи можно и летом, и зимой. В моем случае работы велись в мае, но у нас в Иркутской области и в это время погода не балует теплом.

Он универсален

Установка возможна в любом грунте и при больших перепадах рельефа, что актуально для моего случая. Мой дом располагается на склоне.

Высокая скорость монтажа

Готовая конструкция не требует усадки и отстаивания, что актуально для ленточной бетонной системы. Установка верхней части забора может выполняться сразу после ввинчивания свай.

Долговечность

Сваи служат 50 лет, а если выбрать качественные, то и все 100. А я собирался выбрать именно качественный материал.

В основном использовалась винтовая свая СВСМ 57х200х3000

Естественно при оценке будущего забора я ориентировался на свои финансы. Чтобы долго не мудрить я последовал совету свайной компании, у которой приобретал сваи. Инженер компании, в качестве бонуса мне бесплатно набросал схему-эскиз в соответствии с моим планом:

• винтовая свая СВСМ 57х200х3000 по периметру;
• винтовые сваи 76 мм 2000 мм возле калиток и ворот.

Меня отговорили от более дорогостоящих 108-миллиметровых опор. Сейчас понимаю, что правильно поступил, что послушал специалистов.

Для забора шаг между опорами может достигать 3 метров – для сетки рабица достаточно. Я же для обшивки использовал металлопрофиль, поэтому решил делать сваю каждые 2 м.

Свайно-винтовой фундамент своими руками: пошаговая инструкция

Теперь о самостоятельном монтаже. Поскольку для забора потребовалось всего 18 свай, то их монтажом я занимался сам. Цена за услугу установки, озвученная в свайной компании, для меня в тот момент была «неподъемная». В процессе выполнения работы, не буду кривить душой, пожалел, что не подождал еще месяц (ожидалось поступление денег) и не заплатил за монтаж с помощью спецтехники. На один элемент при профессиональном выполнении работ уходит от 20 до 30 минут. Я же (кстати со мной еще в помощь было 2 соседа) над каждой возился по часу, а то и больше, поскольку работа состояла из двух этапов:

1. Вручную выкапывался приямок глубиной 70 см. Это помогало правильно позиционировать сваю, да и лопасть в землю заходила проще.

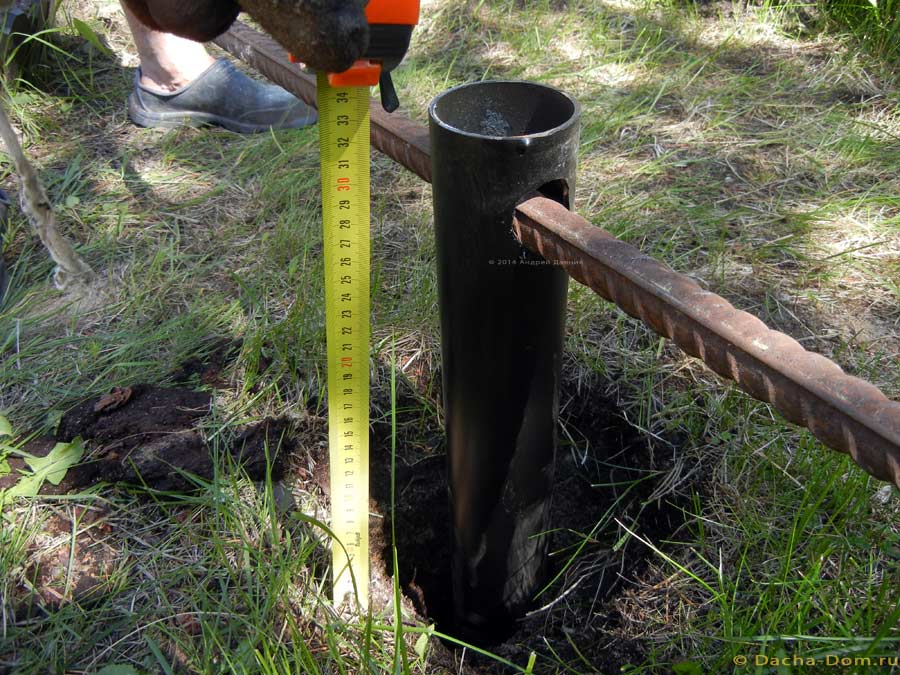

2. В оголовке сваи в монтажные отверстия заводился ломик, а на его концы одевались трубы длиной 2,5 м. Далее 2 человека создают крутящий момент, а один контролирует направление сваи с помощью пузырькового уровня. Как только фиксировалось резкое возрастание усилия ниже зоны промерзания грунта работа прекращалась.

У меня на участке грунтовый пирог представляет собой суглинок. Его глубина промерзания 1,9-2,0 м. Таким образом, 3 м свая закручивалась на глубину 2,6 м, а над плоскостью земли оголовок возвышался на 40 см.

С этим фундаментом я провозился вместе со своими помощниками 6 дней, поскольку приходилось отвлекаться и на другие дела. Были непредвиденные препятствия – свая «не лезла» в землю. Одним словом – намучились. Сто раз говорил сам себе, что надо было купить сваи под ключ.

как сделать своими руками

Вопрос расширения жилплощади часто решается за счет строительства дополнительной пристройки, которая в зависимости от пожеланий хозяев дома может быть гостиной, открытой верандой, летней верандой , котельная или санузел. При обустройстве таких помещений домовладельцы отдают предпочтение каркасным конструкциям, которые просты в монтаже и имеют небольшой вес. В этом случае проще всего установить такую ​​пристройку к дому на винтовых сваях. Кроме того, домовладельца привлекает экономия средств от использования этой технологии.

Содержание

1. Требования к винтовым сваям
2. Условия применения винтовых свай
3. Преимущества и недостатки свайной конструкции
4. Строительство пристройки своими руками на свайно-винтовом фундаменте
5. Подготовительные работы 900 08
6. Установка винтовых свай
7. Особенности соединения фундаментов дома и пристройки между собой
8. Устройство пристройки

Требования к винтовым сваям

В общем виде винтовая свая представляет собой стальную трубу с толщиной стенки 4,5 мм и диаметром 98…108 мм. Нижний его конец заострен и оснащен режущими лезвиями, диаметр которых не должен превышать 300 мм, что дает возможность «бурить» грунт вручную или с помощью специального инструмента. В верхней части трубы имеется отверстие, в которое вставляется рычаг для завинчивания сваи. Такая конструкция позволяет свае глубоко проникать в грунт и хорошо в нем закрепляться. Длина опор зависит от высоты пристройки и глубины их заглубления в землю. Лучше использовать покупные сваи, но можно сделать их и самостоятельно.

Винтовые крепления требуют защиты от коррозии. Для этого на промышленные сваи наносится многослойное защитное покрытие (гальваническое покрытие + грунтовка + покраска). При изготовлении винтовых свай своими руками на их поверхность наносится полимерное или полиуретановое покрытие.

Условия применения винтовых свай

Какие винтовые опоры необходимо применять в конкретном случае, определяется в результате анализа данных, полученных в результате геологических изысканий, проведенных в районе предполагаемого строительства объекта расширение. Особое внимание обращают на глубину залегания грунтовых вод, промерзание грунта, залегание слабопучинистых грунтов.

Немаловажное значение имеет толщина плотного слоя грунта в местах установки винтовых свай.

Погружение винтовых свай в скальный и/или каменистый грунт невозможно.

Пристройка к дому на сваях имеет ряд существенных преимуществ перед аналогичными конструкциями на других типах фундаментов.

• Строительство пристройки можно вести в любое время года.
• При устройстве свайных конструкций нет необходимости в земляных работах.
• Возведение свайных пристроек осуществляется в очень короткие сроки.
• Свайные пристройки можно строить почти на всех типах грунта. Исключение составляют лишь каменистые и крупнозернистые почвы, а также почвы, густо насыщенные камнями (щебень, галька, гравий).
• Точное соблюдение технологии закладки свайного фундамента обеспечивает длительную и безотказную работу пристройки.

К недостаткам конструкции свайной пристройки следует отнести необходимость обустройства утепленного фундамента и возможность повреждения металлических опор свай коррозией.

Строительство пристройки своими руками на свайно-винтовом фундаменте

Приступая к работам по устройству свайного фундамента, необходимо проверить, на каком фундаменте стоит основная конструкция, так как разные типы фундаментов в процессе эксплуатации проседают по-разному. Если основное здание возводилось не на свайном фундаменте, в местах примыкания к нему пристройки на свайно-винтовом фундаменте должен быть предусмотрен деформационный шов.

Деформационный шов – зазор между фундаментом основного здания и ростверком свайного фундамента. Его закрывают планками изнутри и снаружи новообразованной конструкции.

При установке дома и пристройки на свайно-свайных фундаментах ростверки обоих фундаментов соединяются между собой в единое целое. При возведении легких каркасных пристроек роль ростверка вполне может выполнять деревянный профилированный брус.

Подготовительные работы

Перед тем, как приступить к самостоятельному возведению свайно-фундамента под пристройку, необходимо провести ряд подготовительных мероприятий:

• тщательно убирать рабочее место;
• убрать отмостку, оборудованную вдоль стены, к которой будет примыкать пристройка;
• разметить строительную площадку, вбив колышки там, где будут располагаться углы пристройки;
• натянуть строительный шнур (бечевку) по периметру будущей конструкции;
• рассчитать необходимое количество винтовых свай с учетом того, что максимальное расстояние между двумя соседними опорами не должно превышать трех метров;
• в местах, где предполагается установка винтовых свай, бурят или вручную копают неглубокие котлованы.

Предварительная подготовка площадки позволит представить реальные размеры пристройки и оценить правильность расчетов.

Установка винтовых свай

Монтаж винтовых свай начинается со стен основного строения. При этом расстояние от стены до первого ряда опор должно быть 0,5 м. Изначально все сваи устанавливаются в подготовленные ямы и засыпаются землей. Только после этого их начинают вкручивать в землю.

Для облегчения работы необходимо подготовить рычаг, с помощью которого сваи вкручиваются в землю. Как правило, для этого достаточно длинной металлической трубы. Для вкручивания опоры может потребоваться два, а иногда и четыре человека. При этом один из них должен с помощью строительного уровня контролировать правильность установки свай.

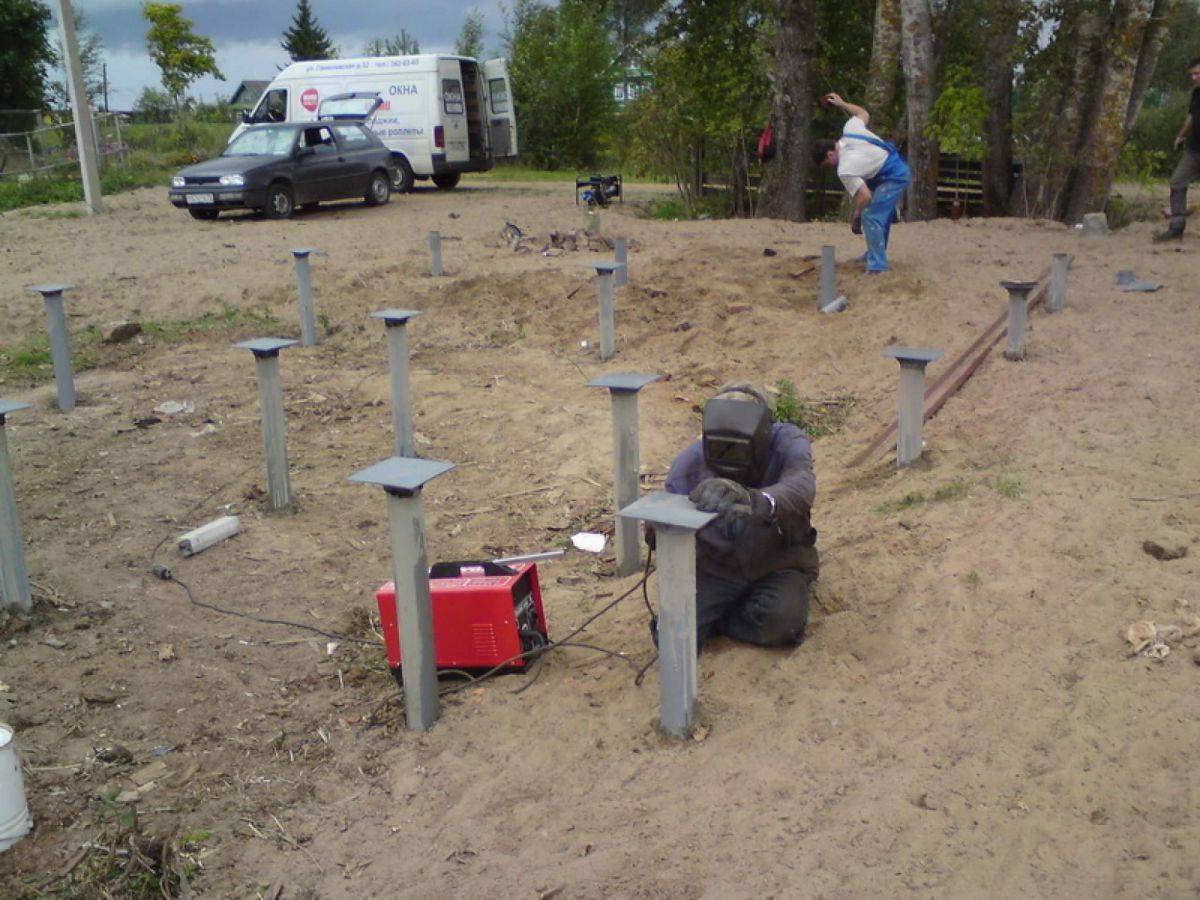

После того, как все опоры привинчены к твердому основанию, они обрезаются на одном уровне. Высота их выступающих частей должна быть не менее 150 мм.

Правильность установки винтовых свай определяют:

• с глубиной погружения оголовка ниже уровня промерзания грунта — это особенно важно при возведении свайного фундамента на ненадежных грунтах;
• совпадение срезанных концов свай по горизонтали;
• ровность свай по вертикали.

Убедившись в правильности установки свай, их внутреннее пространство заливают бетоном, а торцы закрывают стальными оголовками, которыми ростверк крепят к опорам. В зависимости от веса возводимой пристройки ростверк (обвязка) может быть выполнен из профилированного бруса, металлических профилей или монолитного бетона.

Особенности соединения фундаментов дома и пристройки между собой

Если дом, как и пристройка, стоит на свайном фундаменте, их ростверки жестко связаны друг с другом при условии, что постройки стоят на твердом грунте . В противном случае фундаменты могут быть перекошены из-за их неравномерной осадки.

Если типы фундаментов разные, их соединение осуществляется через деформационный шов. Для этого свайный фундамент пристройки размещают как можно ближе к фундаменту основного строения, а расстояние между ними заполняют гидро- и теплоизоляционными материалами. Создаваемый при этом шов позволит новому основанию «играть» при осадке, не повреждая фундамент.

Решение о жестком креплении нового фундамента к старому лучше всего принимать после консультации с опытными специалистами. Ведь если в стяжке произойдут какие-либо перекосы, вся работа будет испорчена.

Строительство пристройки

Строительство пристройки можно начинать сразу после устройства свайного фундамента. При этом используется кирпич, бревна, СИП-панели и другие материалы. Однако лучшим считается вариант, когда пристройка к каркасному дому на винтовых сваях выполняется из тех же материалов, что и основная конструкция.

Строительство на наклонной местности стало проще благодаря винтовым сваям

При выполнении строительного проекта, требующего фундамента, очень важно, чтобы готовый продукт был прочным и надежным, чтобы здание не рухнуло со временем. Когда строение построено на склоне, все становится экспоненциально труднее завершить. По этой причине винтовые сваи упростили устройство фундамента не только в конструкции, но и в процессе строительства.

Проект фундамента

Спиральные сваи Techno Metal Post могут быть адаптированы к конкретным потребностям данного проекта. Наши штатные инженеры изучают компоненты, необходимые для проектирования, и учитывают следующее… сжатие, растяжение и боковые силы, которые будут воздействовать на сваю после ее установки. После этого они могут выбрать диаметр и необходимое количество свай, диаметр спирали и давление грунта, в котором они должны быть установлены. Наша команда инженеров обеспечивает профессиональное, одобренное кодом и безопасное фундаментное решение для каждого проекта.

После того, как каждая свая успешно установлена, конструкция служит завершенной структурной единицей, каждая из которых выполняет свою индивидуальную работу, передавая общую нагрузку. В сочетании с нестандартной системой кронштейнов сваи фундамента соединяются с основным материалом конструкции (который может быть сталью, бетоном или деревом) и фиксируется на месте. При использовании винтовых свай не требуется земляных работ или работ по уплотнению.

Когда вы создаете наклонную поверхность, всегда возникает вопрос о боковой устойчивости. Если это будет проблемой для вашего проекта (с уклоном или без), винтовой свайный фундамент можно легко отрегулировать с учетом этой дополнительной силы. Некоторые винтовые сваи могут быть сконструированы так, чтобы иметь вторую часть спирали. Вбитую сваю (то есть установленную под углом к ​​склону) можно соединить рядом с вертикальным стволом сваи и приварить к основной системе кронштейнов. Если конструкция имеет надземную часть, то балки и стойки для основной конструкции можно дополнительно укрепить непосредственно с помощью угловых раскосов, как показано на фото выше.

Процесс строительства

Проект любого фундамента прекрасно выглядит на чертежах, но в конечном итоге его необходимо построить на месте. Традиционные основания и фундаменты требуют земляных работ, опалубки, установки арматуры и заливки/отверждения бетона. Помимо планирования и выполнения, бетон также должен затвердеть, прежде чем на него можно будет воздействовать какой-либо нагрузкой. Всю эту дополнительную работу можно устранить, используя базовую конструкцию фундамента из винтовых свай. Одна машина компактных размеров позволяет бригаде выполнить монтаж, необходимый даже для самых прочных фундаментов. Небольшая платформа с регулируемыми стойками используется для создания плоской поверхности, на которой экипаж может безопасно выполнять свою работу.

Какой глубины должны быть винтовые сваи?

Бетонные фундаменты имеют минимальную глубину, которую они могут достичь (ниже линии промерзания для умеренного климата), и они должны быть достаточно широкими для ширины фундамента и нагрузки на конструкцию. Спиральные сваи, с другой стороны, могут быть достаточно глубокими, чтобы они были закреплены в подходящем грунте внизу.
