Сваи винтовые для фундамента установка своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция

Монтаж фундамента на винтовых сваях своими руками

Прежде всего, следует выбрать оптимальную конструкцию фундамента. Среди возможных вариантов – ленточный фундамент, монолитная фундаментная плита, фундамент на винтовых сваях либо столбчатый фундамент.

При возведении дачных домов или коттеджей по технологии сип-панелей, из щитового, брусового либо других видов деревянных материалов, более предпочтительно использование винтовых свай.

При уверенности в благоприятном грунте на выбранном участке (нет корней, камней, известняковых либо торфяных заложений) может производиться самостоятельный монтаж винтовых свай, без необходимости применять специальную технику.

Для самостоятельного монтажа потребуются:

1. «Стандартные сваи». Винтовые сваи длиной 2.5 м и диаметром 108 мм.
   Определяется диаметр сваи в зависимости от прогнозируемых нагрузок. ДляСВС-108/2500 мм. несущая способность в суглинках составляет в среднем 4-8 тонн.
   Определяется длина сваи в зависимости от степени промерзания грунта в регионе, состава грунта (расстояние устойчивого грунта от поверхности), высоты цоколя строения (минимум 0.5 м.).
2. Оголовки 250*250 мм;
3. Лопата.
4. Колышки, с помощью которых размечается свайное поле.
5. Рулетка.
6. Лопата.
7. Маркер по металлу.
8. Гидроуровень или нивелир.
9. Магнитный уровень.
10. Металлический лом.
11. Два рычага. Трубы 2-3 метра длиной, надевающиеся на металлический лом.
12. Сварочный аппарат.
13. Болгарка с отрезными дисками по металлу.
14. Цемент, вода, песок.
15. Генератор (если не подведено электричество).
16. Антикоррозийное покрытие, предназначенное для обработки сварного шва.
17. Емкость для бетонного раствора.
18. Два помощника.

Монтаж винтовых свай – пошаговая инструкция

1. Разметка свайного поля
   Монтаж свай производится с шагом не больше 3 м. между собой. Превышение этого расстояния приведет к снижению несущей способности, возникает риск провисания бруса. Крепление всех несущих перегородок дома должно производиться к винтовым сваям.
2. Выставляем периметр
   Измерение диагоналей, установка колышек в 4 углах по периметру дома. Фундамент должен быть параллельно соседнему участку или дороге.
3. Завинчиваем угловые сваи
   Завинчивание свай должно производиться строго по центру бруса. Соответственно, при указании размеров дома «по краям», потребуется вычет половины ширины бруса с обеих сторон. В частности, при размерах «по краям» 6 на 6 метров, а первый венец — брус с сечением 150 на 150 мм, завинчивание угловых свай должно производиться с шагом 5,85*5,85 м.
4. Завинчивание свай
   Выкапывание в намеченном месте приямка, с глубиной не более 0. 5 м. В противном случае может потребоваться обвязка. Завинчивание свай должно производиться в грунт не менее 1.5 м. глубиной, чтобы не было выпирания в результате морозного пучения. Закручивание свай оптимально производить на 1.6-1.7 м. глубиной.
   Лом вставляется на конце сваи в технологическое отверстие. Надевается на него с двух сторон труба больше диаметра – в качестве рычага. Производится крепление магнитного уровня на ствол сваи. Наклон сваи должен быть с углом не больше 1.5-2 градуса, в противном случае существует риск неравномерной нагрузки с последующей деформацией сваи. По мере того, насколько сложно окажется крутить сваю, можно ощутить плотное затягивание лопасти в грунт, после этого остановите процесс.
5. Обрезка свай
   Сваи обрезаются по высоте гидроуровнем либо нивелиром. Обрезка должна быть минимум 15-20 сантиметров – длина технологического отверстия без несущей способности.
6. Бетонирование
   Бетонирование свай производится с помощью раствора цемента и песка в соотношении 1 к 4. Бетонирование позволяет защитить сваю от внутренней коррозии.

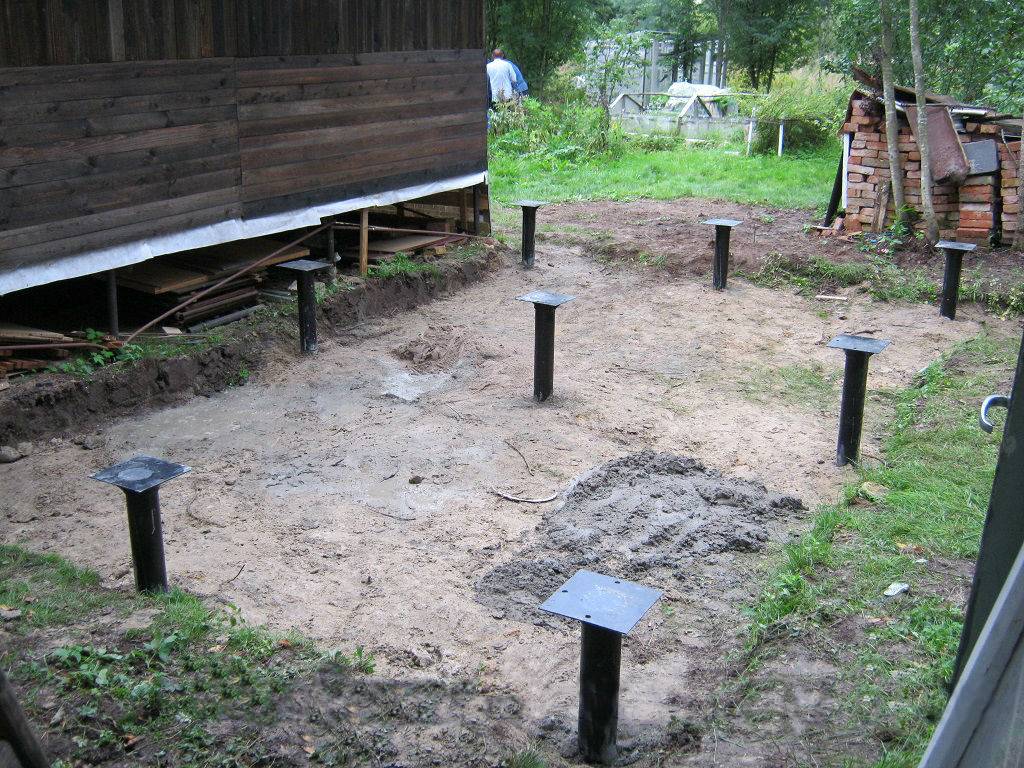

7. Приваривание оголовков
   Оголовок 250*250 мм является усиленной площадкой, с привариванием к трубе диаметром больше по сравнению со сваей, с отверстиями для крепления бруса. На сваю надевается и приваривается оголовок. Требуется зачистка сварного шва и обработка с помощью антикоррозийного средства.

Для фундамента на винтовых сваях усадка не нужна. Обвязка и строительство может производиться на следующий день.

Возврат к списку

Здравствуйте! К сожалению, в вашем регионе у нас пока что нет полноценного представительства.

Вы можете заказать сваи с доставкой по телефону 8 (812) 426-13-18.

По вопросам сотрудничества и дилерства в вашем регионе просим звонить по телефону 8 (952) 201-00-00.

Метод установки винтовых свай | Город свай

Монтаж фундамента из винтовых свай, как правило, используется при деревянном строительстве. Данный способ получил большое распространение в Санкт-петербурге.

Монтаж винтовых свай – этапы проведения работ

Установка свай при монтаже фундамента осуществляется в несколько этапов. Технология монтажа винтовых свай предполагает точное выполнение всех условий. Только в этом случае фундамент будет крепким и надежным.
1. Расчет фундамента и разметка поля. Перед началом работы необходимо рассчитать нужное количество материала и отметить места, в которые будет производиться вкручивание свай.
Также нужно определить тип грунта на участке. Метод установки винтовых свай используется при любом типе грунта, за исключением скального.
Различия заключаются лишь в длине свай.
Кроме того, выбор и монтаж винтовых свай зависит от глубины промерзания земли, уровня грунтовых вод.
Все указанные обстоятельства должны быть обязательно учтены;

2. После разметки участка, происходит непосредственное вкручивание свай в грунт. При этом способ установки винтовых свай может быть различным.
Работу можно выполнить самостоятельно вручную, а можно использовать для этого специализированную технику.

• Ручной метод установки винтовых свай заключается в использовании перпендикулярно расположенного крепкого металлического предмета. Установка винтовых свай ручным способом может быть выполнена при помощи штанги или лома. Хорошо, если трубы будет хватать для двух человек с каждой стороны. Это позволит значительно ускорить темпы работы.

[warning] Монтаж винтовых свай своими руками предполагаем довольно частую проверку вертикальности. Это нужно делать через каждые два или три витка сваи.[/warning]

• Винтовая свая своими руками вкручивается до уровня, на котором начинается твердый грунт. Когда свая дошла до этого уровня, то работу можно прекращать.
  Монтаж свай ручным способом должен быть выполнен ровно; все сваи необходимо расположить под одним уровнем. Также следует помнить про оставление запаса 15 см. Позже, он будет удален.
  Обязательным условием установки винтовых свай собственноручно является проверка горизонтальности.
  Если все в порядке, то нужно залить полости труд цементным раствором и приступить к обвязке.
  Винтовые сваи технология установки предполагает установку перемычек, изготовленных из деревянного бруса или металла.
  Использование металлических элементов более предпочтительно, так как они крепче и долговечней деревянных. К тому же работать своими руками с ними проще.
•  установить свайный фундамент можно не только своими руками, но и помощью техники. Монтаж свай с использованием техники означает применение переносного гидровращателя или небольшого экскаватора.

[tip]Техника и установки для монтажа винтовых свай отличается мобильностью и компактными размерами. Благодаря этому, на монтаж фундамента не расходуется много времени и финансовых средств.[/tip]
Конкретный способ установки свай определяется исходя из особенностей участка и количества свай. Например, для вкручивания порядка десяти свай по беседку, достаточно будет гидровращатель. А в случае со свободным и незастроенным участком, можно применить мини-экскаватор.

Способы монтажа винтовых свай в Санкт-петербурге, их преимущества и недостатки

Установка винтовых свай механизированным и ручным способом производится по одинаковой технологии. В этом смысле разницы нет.
Однако, в числе преимуществ ручного метода следует отметить экономичность. Ведь в таком случае не нужно оплачивать за аренду техники и труд операторов.
Однако, механизированный способ позволяет выполнить работу быстрее. Достаточно будет одного дня.
Кроме того, такой способ позволяет достичь большей точности.
Однако, после использования техники, обвязка происходит вручную.

Монтаж винтовых свай: видео позволит более наглядно представить себе весь процесс.

Винтовой фундамент цена

Винтовые сваи в СПб могут быть различных размеров и диаметра. Цена на сваи зависит от этих показателей.
Чем больше диаметр ствола, толщина стен и длина, тем выше стоимость изделия. При этом для возведения фундамента под жилой дом, необходимы более крепкие сваи. А для беседки или небольшого сарая вполне подойдут небольшие изделия.
Винтовые сваи: цена за монтаж также зависит от нескольких условий. Значение имеет тип грунта, объем работы, использование техники или выполнение всех работ вручную.

Винтовые сваи — перестаньте копать

ВЫБЕРИТЕ ВИНТ ДЛЯ МИНИМАЛЬНОГО ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ ВО ВРЕМЯ СТРОИТЕЛЬСТВА

Садовые комнаты — это очень популярные сегодня вспомогательные постройки, которые могут располагаться либо на монолитной бетонной плите, либо на точках крепления, таких как винтовые сваи или бетонные опоры. Тем не менее, вы должны знать, что монолитная бетонная плита способствует выбросу углекислого газа на 1000% больше, чем наши заземляющие винты. Нет сомнения, что это очень высокая цифра.

Что касается бетонной опоры, которая широко используется в строительных проектах, то при ее производстве выделяется примерно на 60 % больше углекислого газа, чем заземляющий винт. Кроме того, как бетонные опоры, так и бетонные плиты требуют гораздо больше работы, чем заземляющие винты. Заземляющие винты ввинчиваются непосредственно в землю без необходимости копать или транспортировать большое количество бетона. Кроме того, установка заземляющих винтов минимально влияет на ваш сад.

Сегодня мы привыкли к тому, что то, что полезно для окружающей среды, обычно стоит немного дороже или занимает больше времени. Однако это не так при выборе винтовых свай. Это альтернатива, которая быстрее устанавливается и более экологична, чем бетонные альтернативы.

ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ – ЭТО БОЛЬШЕ, ЧЕМ ПРОСТО СОРТИРОВКА И ПЕРЕРАБОТКА ОТХОДОВ

Шведы вообще много чего строят в своих садах, это могут быть небольшие балконы и места для хранения, а также большие садовые помещения и навесы для автомобилей. Даже если действия человека не сильно влияют на окружающую среду, всегда лучше выбирать наиболее экологически безопасные альтернативы. С помощью винтов для заземления вы можете выполнять свои строительные проекты, не нанося ущерба окружающей среде. Кроме того, мы позаботимся о сборке за вас, после чего вы сразу же сможете приступить к строительству.

Заземляющие винты не оставляют после себя много почвы, поэтому требуется меньше транспорта, например, для перемещения и утилизации вынутого грунта. Транспорт также оказывает значительное влияние на окружающую среду, но вам не придется ездить туда-сюда, выбирая у нас винтовую стяжку. Мы берем их с собой, когда приезжаем, и, поскольку раскопки не требуются, нам не нужно везти с собой землю.

ВИНТЫ ДЛЯ ЗАЗЕМЛЕНИЯ ПОДЛЕЖАТ ПЕРЕРАБОТКЕ

Наши заземляющие винты изготовлены из горячеоцинкованной стали, которая может быть переработана. Следовательно, материал не тратится впустую, когда вам больше не нужны винты. Кроме того, они наносят очень мало вреда вашему саду, что положительно сказывается на растительности и насекомых. Если вы планируете переехать в будущем и хотите перевезти свое хранилище или зимний сад, это вполне возможно с нашими винтами для заземления. Их можно вывинтить из земли и использовать повторно благодаря их высокому качеству.

Устойчивое развитие является частью работы по защите окружающей среды, и, предлагая вам высококачественные винтовые сваи, мы способствуем более устойчивому будущему. Разумно выбрать как можно больше перерабатываемых материалов, чтобы все ваши строительные проекты были максимально экологичными.

НАИМЕНЬШЕЕ ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ С ШУМОВЫМ ВИНТОМ

Из всех доступных вариантов анкеровки наземные винты оказывают наименьшее воздействие на окружающую среду, что делает их лучшей альтернативой. Есть также много других преимуществ строительства с помощью заземляющего винта, например, они могут быть установлены круглый год, могут выдерживать суровые климатические условия, а также могут быть установлены через асфальт, камень и другие грунты, где земляные работы могут быть затруднены. Заземляющие винты имеют маркировку CE и сертификаты ISO, поэтому вы можете чувствовать себя в безопасности при их использовании.

Благодаря многочисленным преимуществам заземляющих шурупов нет необходимости излишне нагружать окружающую среду бетоном. Закапывание и заливка бетона занимает много времени и в то же время является стрессом для организма. Экономьте деньги и время, действуя положительно для окружающей среды, выбирая заземляющие винты.

РЕКОМЕНДАЦИИ ПО ЦЕНАМ

Цены основаны на так называемом «хорошем грунте» в соответствии с NZS 3604 и включают испытание статического бурения свай и архитектурный проект. Цены являются ориентировочными и могут меняться в зависимости от каждого сайта.

Фундаменты винтовых свай — надежные и устойчивые основания домов

Винтовые сваи представляют собой стальные трубы со стальными лопастями, обеспечивающие несущую способность грунта при неповрежденной конструкции, устанавливаемые ручным или механическим способом. Фундаменты на винтовых сваях – современная технология быстрого монтажа надежного фундамента на винтовых трубах. Эти детали имеют лопасти, которые плотно ввинчиваются в землю, создавая надежное основание для будущей постройки. Основным преимуществом такого типа базиса является возможность не использовать сложное специальное оборудование. Однако знать правила его заливки необходимо!

Выбор фундамента

С чего начать любое строительство, дом, дачу? Ну, конечно же, нужно начать с основы! Надежные и устойчивые подвалы дают более длительный срок службы. Для нормальных условий и грунтов идеальный выбор в этой ситуации довольно широк: ленточный фундамент, столбчатый, блочный. Для строительства дома на слабых, неустойчивых или торфяных грунтах лучшим вариантом будет основание на винтовых сваях.

Этот тип технологии фундамента не нов; он был разработан и запатентован около двухсот лет назад ирландским инженером Александром Митчеллом. Он изобрел и предложил использовать винтовые сваи и анкеры для установки маяков в лиманах и песчаных отмелях. Сегодня эта технология широко применяется в сфере малоэтажного домостроения и служит основой для всевозможных деревянных каркасных домов. В некоторых случаях его также используют при строительстве блочных домов.

Перед тем, как приступить к строительству, вы должны продумать и решить, каким будет тип вашего подвала, чтобы избежать быстрого износа, трещин, просадок или преждевременного разрушения каждого дома. Для мягкого грунта винтовая свая – идеальный выбор. Он быстро и легко монтируется независимо от неровностей местности и служит долго – не менее 100-150 лет, а при специальной обработке – даже 200.

Преимущества и недостатки

Несколько больших преимуществ:

1. Быстрый процесс установки.
2. При монтаже не обязательно проводить земляные работы и выравнивание вашего участка.
3. Относительно низкая стоимость.
4. Высокий запас прочности деталей. Они сразу готовы принять нагрузку, предусмотренную проектом. Вам не нужно ждать пока заселится подвал.
5. Так как данная технология используется при строительстве зданий на воде, то в случае затопления территории ваше здание не пострадает.
6. Возможность расширения, так как к существующему можно пристроить новый фундамент.
7. Возможность проведения работ в любое время года и при любых погодных условиях.
8. Возможность одновременного запуска утилит.
9. Быстрый и простой ремонт.
10. Детали не боятся холода, устойчивы к сейсмическим явлениям, не требуют специальной гидроизоляции и не нарушают целостность окружающего грунта, что особенно актуально в условиях слабых грунтов.
11. Каждая свая выдерживает нагрузку в несколько тонн.

Однако у этого типа фундамента есть свои недостатки: при монтаже необходимо обращаться к профессионалам, так как каменистая местность может повредить основные детали и, как следствие, они могут подвергнуться коррозии. При недобросовестном монтаже можно случайно отклониться от конструкции здания, увеличив или уменьшив площадь подвала.

Порядок монтажа

Процесс монтажа прост и понятен, в большинстве случаев с ним можно справиться самостоятельно:

1. Определить расположение дома на участке;
2. Монтаж угловой (основной) винтовой сваи;
3. По вашему макету установить остальные детали;
4. Выполнить обрезку ворса по уровню;
5. Установить припуск на верх детали;
6. Сделать обвязку фундамента швеллером или балкой.
