Стяжка теплый пол водяной своими руками: Как залить теплый водяной пол своими руками

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

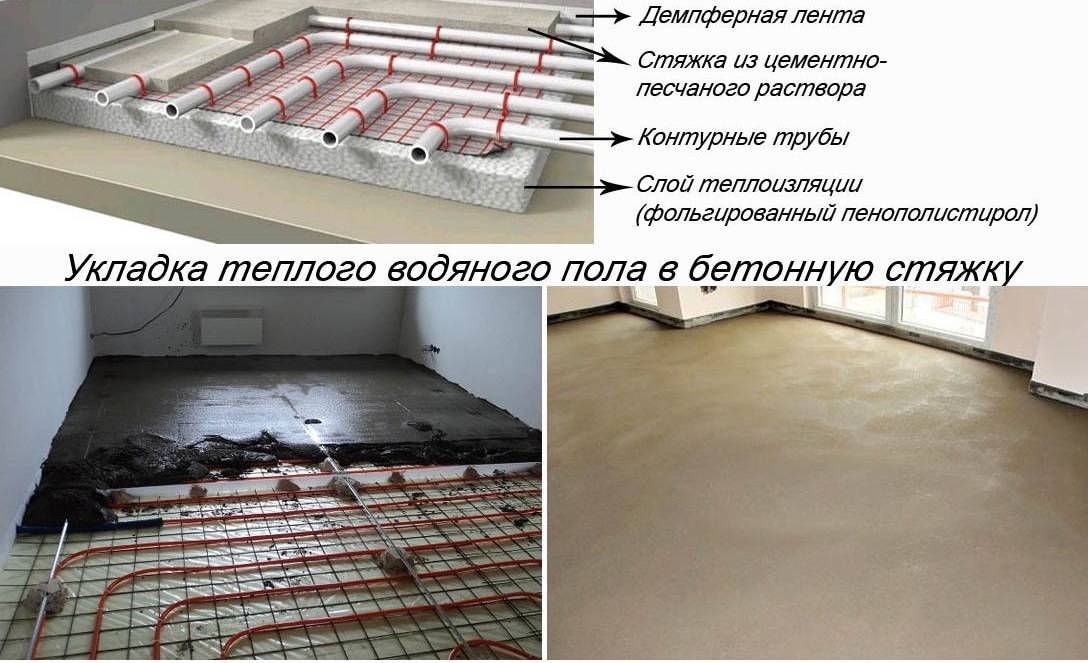

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;

• черновая стяжка;

• гидроизоляционный материал;

• демпферная лента;

• утеплитель — 5 см;

• нагревательные элементы;

• арматурная сетка;

• песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

• при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.

Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.

Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

1. Подготовка поверхности.
2. Установка коллектора.
3. Укладка гидроизоляции.
4. Монтаж теплоизоляции.
5. Монтаж креплений и трубопроводов.
6. Раскладка нагревательных контуров.
7. Подключение системы и ее тестирование.
8. Заливка стяжки пола.
9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.

В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.

устройство, расчет и правила монтажа

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

1. Устройство водяного теплого пола
2. Расчет теплого пола
3. Бетонный водяной теплый пол своими руками

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

• Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня  5 – 10 мм и речного песка, слоем 7 – 10 см.
• Гидроизоляция (наплавляемая, оклеечная или обмазочная).
• Теплоизоляция (слой обязательно просчитывается индивидуально).
• Фольгированная изоляция, чтобы тепло не уходило вниз.
• Армирующая сетка.
• Трубы водяного теплого пола.
• Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
• Финишное напольное покрытие.

Помимо бетонной системы монтажа водяного теплого пола существует еще настильная система. Ее принципиальным отличием является то, что стяжку пола выполнять не нужно, так как трубы укладываются в специальные конструкции: полистирольные или деревянные.

Перед обустройством системы необходимо произвести расчеты для определения диаметра и материала труб, которые будут использоваться, расстояния между трубами и теплоотдачи всей системы в целом.

Водяной теплый пол может выступать, как основное отопление, так и как дополнительное. Не каждое помещение можно обогреть только с помощью теплого пола. Дело в том, что ограничений по теплоотдаче конвекторов практически нет, т.е. можно установить такую мощность, что они будут очень сильно нагреваться. При этом их придется просто спрятать в специальный чехол, чтобы никто случайно не обжегся. А вот температура поверхности пола жестко ограничена, иначе будет просто некомфортно. Из этого следует, что мощность теплого пола также ограничена, ее может быть недостаточно, чтобы обогреть помещение. В таком случае основное отопление должно быть устроено другим способом, а теплые полы будут лишь приятным бонусом.

Для расчета водяного пола потребуется:

1. Определить теплопотери дома. Здесь имеют значение такие показатели, как площадь окон, качество утепления стен, пола и крыши, а также высота потолков. Для расчетов можно воспользоваться онлайн программами, доступными в интернете. Полученный результат может быть разным: 40 Вт/м² для помещений с небольшими и качественными окнами, хорошо утепленными стенами и потолком, 250 – 300 Вт/м² для помещений с тонкими стенами из кирпича, неутепленными снаружи, и большими окнами с большим количеством щелей.
2. Сравнить теплопотери дома с мощностью водяного теплого пола. При этом необходимо учесть, что трубы водяного пола не будут занимать всю площадь комнаты, а только около 70%, так называемую активную площадь. Требуется просчитать всю активную площадь дома и умножить ее на теплопотери. Если полученный результат будет больше теплопотерь, значит, система «теплый пол» может выступать только в качестве дополнительного отопления.

Более детальные расчеты лучше доверить специалистам или воспользоваться профильными компьютерными программами. Обязательно требуется выполнить проект отопления, согласно которому будет производиться монтаж. Читайте какие виды теплых полов для квартиры есть.

Монтаж водяного теплого пола в бетонную стяжку является на данный момент самым распространенным. Несмотря на сложность монтажа, а еще больше – демонтажа, у такого способа есть ряд преимуществ. Бетонная стяжка препятствует деформации труб, так как выдерживает довольно большие нагрузки на поверхность. Контактируя со стяжкой, трубы отдают ей тепло, в таком случае уже сам бетон является нагревательной поверхностью. В других же способах монтажа трубы окружены воздушной прослойкой, которая служит теплоизолятором, происходят большие потери тепла.

↑ Установка коллекторного шкафа

В коллектором шкафу соединяются подающая и возвратная трубы от котла с трубами системы водяного теплого пола

Обустройство водяного теплого пола начинается с установки коллекторного шкафа в стене помещения. Лучше всего его располагать на уровне пола примерно посередине стены. Затем к нему подводим две трубы: подающую и возвратную. По подающей трубе горячая вода из котла поступает в систему «теплый пол», проходит по ней. Возвратная труба служит, чтобы вернуть охлажденную воду из системы обратно в котел, где она снова нагреется и будет направлена к подающей трубе.  Движение воды будет обеспечено циркуляционным насосом.

На обе трубы устанавливаем запорные вентили, чтобы при желании помещение можно было исключить из отопительной системы. К вентилю подключаем коллектор. Именно к нему будем подводить трубы водяного пола. На обратную сторону коллектора можно установить сливной кран и воздухоотводчик. После сбора коллекторного шкафа можно переходить к другим работам.

↑ Подготовительные работы и разметка пола

Поверхность пола для укладки системы должна быть ровной и сухой. Достаточно более-менее ровной бетонной черновой стяжки. При этом горизонтальность необходимо проверить уровнем. Большой перепад высот недопустим – придется выровнять.

Если площадь помещения больше 40 м², разбиваем его на участки. Это связано с тем, что бетонная стяжка имеет свойство расширяться под действием температуры. На разметку влияет и геометрия помещения, максимальный размер участка должен быть 40 м², а соотношение сторон 1:2. Так мы избежим растрескивания стяжки.

На поверхность пола стелим гидроизолирующую пленку, чтобы избежать впитывания влаги с нижних слоев. По всему периметру помещения приклеиваем демпферную ленту. Она будет компенсировать расширение бетонной стяжки. Ширины ленты в 15 см будет достаточно, чтобы перекрыть слой теплоизоляции и стяжки.

↑ Укладка теплоизоляции

Чтобы избежать потерь тепла вниз, которые могут составлять 15 – 20 %, на поверхность пола укладываем теплоизоляцию. Для этого можно использовать экструдированный пенополистирол, минеральную вату, техническую пробку, полистирол (пенопласт) и пеноплекс или другие материалы, например, специальные маты для водяного теплого пола. Толщина требуемого слоя рассчитывается индивидуально. Может составлять от нескольких сантиметров, если внизу находится отапливаемое помещение, до 20 – 25 см, если пол устроен по грунту в местности с холодным климатом. Плотность материала должна быть минимум 35 кг/м³.

↑ Армирующая сетка под трубы

В качестве армирующего материала используют сетку с ячейками 150*150 мм, при этом диаметр проволоки 4 – 5 мм. На данную конструкцию будем укладывать трубы. Иногда можно встретить рекомендации, что сверху труб укладывать армирующую сетку нет необходимости. Но это не верно. Сетка, уложенная сверху труб, равномерно распределяет нагрузку на всю поверхность теплого пола.

↑ Укладка труб системы «теплый пол»

Труба для теплого водяного пола подбирается, исходя из расчетов. Продается в мотках. Материал – полипропилен или металлопластик.

Укладка производится согласно одной из выбранных схем:

Укладка змейкой — самый распространенный способ укладки для небольших помещений

Змейка. Начинают укладку от стены с окном, так как самая высокая температура в контуре будет в самом начале. Чем больше будет змейка, тем меньше на выходе будет температура. Такой способ подходит для маленьких помещений.

Двойная змейка. Укладка происходит так, чтобы труба с обраткой располагалась рядом с горячей трубой. Так тепло распределяется относительно равномерно. Способ подходит для помещений со средней площадью.

Спиральная укладка позволяет более качественно и равномерно обогреть всю площадь помещения

Спираль (улитка). Трубы укладываются параллельно друг с другом, труба с обраткой нагревается от трубы с горячей водой. Такой способ используется в помещениях с большой площадью. Разновидностью является еще и спиральная укладка со смещенным центром.

Трубы закрепляются к арматурной сетке при помощи проволоки, клипс или крепежных лент с шагом около 1 м.

Важно! При использовании для крепления труб проволоки необходимо обязательно оставлять зазор. Иначе в процессе эксплуатации в месте, где слишком плотно притянуто, начнутся деформации.

Длина всего контура труб не должны превышать 80 – 90 м, оптимальным считается 50 – 60 м. Это связано с тем, что в слишком большом контуре большие теплопотери, помещение прогревается неравномерно. Если не получается сделать контур меньше 60 м, следует оборудовать два и более контуров.

Шаг между трубами может составлять 10 см, 15 см, 20 см, 25 см, 30 см, 35 см. Самым распространенным считается 30 см. В холодных зонах, возле окон и наружных стен, шаг должен быть не более 15 см. Расстояние от стен – 7 см.

Трубы подключаем к коллектору.

↑ Проверка системы опрессовкой

Для проверки системы на прочность в ней необходимо создать давление. Пускаем воду под давлением в полтора раза больше рабочего, но не более 0,6 МПа. Ждем 30 минут. Давление не должно снизиться больше, чем на 0,06 МПа. Ждем еще 2 часа. От предыдущего давление не должно уменьшиться более 0,02 МПа. Температура также не должна изменяться. Давление можно опустить до рабочего и оставить на 24  часа. Если убедились, что система рабочая и не имеет протечек, можно приступать к заливке стяжки.

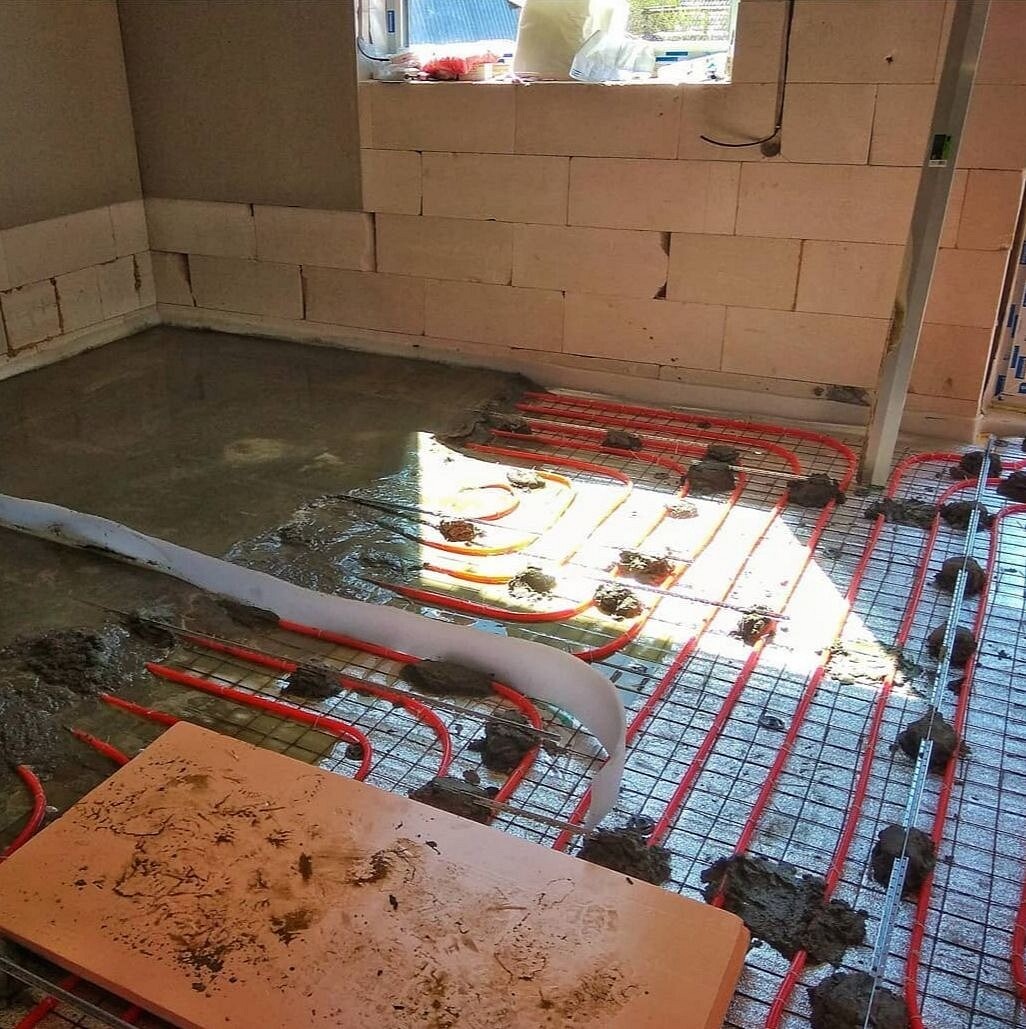

↑ Заливка бетонной стяжки

Слой бетонной стяжки сверху водяного теплого пола может составлять от 3 до 10 см

Для бетонной стяжки под водяной пол рекомендуется использовать цемент марки не ниже М-300. Можно добавлять пластификаторы, которые улучшают прочностные свойства бетона.

Также возможен вариант покупки специальной смеси для теплых полов. Толщина слоя стяжки может быть разной: от 3 до 10 см. Определяется в расчетах системы.

Сохнет бетонная стяжка не менее 28 дней. Укладывать финишное напольное покрытие можно только спустя месяц после заливки. В качестве напольного покрытия можно использовать различные материалы, в маркировке которых указана возможность монтажа сверху водяного теплого пола.

Полистирольные плиты для водяного теплого пола значительно облегчают монтаж и представляют собой утеплитель, крепежный элемент и стяжку в одном изделии

Такой способ менее трудоемкий по сравнению с бетонным. Ожидать высыхания также не придется.

Трубы укладываем в полистирольные плиты, в которых выполнены специальные пазы. В них устанавливаем алюминиевые пластины, в которые вщелкиваем трубы теплого пола. Размеры плит 30*300*1000 мм. Сверху настилается влагопоглощающий слой, такой, как для обустройства пола из паркета или ламината. Если финишным покрытием будет линолеум или плитка, на плиты укладывается ГВЛВ  не менее 10 мм толщиной. Иногда дополнительно используют теплый плинтус.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

Стяжка для теплого водяного пола

Для достижения максимального комфорта внутри помещения, многие прикладывают все возможные усилия. Например, большое количество владельцев квартир и частных домов на пол укладывают напольное отопление. Современная система теплый пол – это отличное решение, ведь она идеально заменяет традиционную трубную и радиаторную систему отопления. Как правило, многие отдают предпочтение той системе, которая заливается стяжкой. И это не удивительно, ведь бетонная стяжка является идеальным аккумулятором тепла. Так, теплоноситель двигаясь по трубам, постепенно прогревает бетон. Бетон отличается высокой теплопроводностью. Как следствие, он начинает отдавать всю тепловую энергию в жилую комнату. Но чтобы все это работало правильно и хорошо, крайне важно соблюдать технологию по изготовлению стяжки. Прежде всего, в этой статье мы хотим рассказать вам о том, какая должна быть толщина стяжки для водяного теплого пола.

Что влияет на толщину стяжки

Прежде всего рассмотрим с вами все, что влияет на толщину отопительного пирога. Более того, оттого насколько правильно определить толщину, напрямую зависит:

• Эксплуатационный срок всей системы.
• Насколько равномерно будет прогревать пол.
• Теплоемкость пола.

Понятное дело, что тонкое основание греет очень быстро. Однако здесь есть и значительный минус. Тонкая поверхность теплого пола очень быстро греется и из-за этого она может начать трескаться. Особенно это будет видно там, где проложен греющий контур теплого пола. Более того, в таком случае напольное облицовочное покрытие будет прогреваться выше своей нормы. По этой причине некоторые покрытия могут из-за этого портиться. Если она будет сильно толстой, то в таком случае потребуется намного больше тепловой энергии. Как следствие, это сильно скажется на квитанциях по оплате за коммунальные услуги. Более того, из-за этого могут возникать проблемы по регулировке всех теплых полов, ведь основа долгое время будет удерживать высокую температуру .

Важно понимать, что стяжка для теплого пола выполняет роль не только как передатчик тепловой энергии. Стяжка для теплого пола служит как средство защиты от механического повреждения греющих элементов. Так, если она будет слишком тонкая, то при точечной сильной нагрузке она может не выдержать, что приведет к повреждению греющего контура. С другой стороны, не следует заливать ее сильно толстой по той причине, что у вас будет устанавливаться тяжелая мебель.

Как видно из всего вышесказанного, толщина стяжки на водяным теплым полом играет важную роль. По этой причине важно правильно ее выбрать. Согласно существующим нормативам, минимальная толщина может быть в районе 65 мм. Данной толщины будет достаточно только в тому случае, если дальше на теплый пол будет укладываться плитка. Этот облицовочный материал также будет сдерживать высокую нагрузку, по этой причине отопительному контуру никаких повреждений не будет. Что касается оптимальной толщины, то это 100 мм. Для промышленных или складских помещений допускается толщина стяжки на теплый водяной пол до 200 мм.

Итак, что же влияет на выбор той или иной толщины стяжки под теплый пол? Прежде всего определяет диаметр трубы. Дальше мы рассмотрим все эти показатели.

Допускаемый минимум

Минимальная толщина стяжки, как правило, имеет свои стандарты. Например, если сверху теплого пола будет заливаться самовыравнивающая стяжка, то допускаемый минимум может достигать до 20 мм. Если планируется заливка стяжки на основе цемента без армирования под плитку, то допускается минимум до 40 мм.

Важно! Достичь высоких характеристик по прочности и износостойкости с меньшим слоем покрытия вам попросту не получится. Поэтому указанные цифры являются минимальными.

Еще стоит также сказать, в каких случаях допускается заливка тонкой стяжки на теплый пол:

1. Если у вас имеется качественное и ровное черновое покрытие. В некоторых случаях черновое покрытие заливается, особенно тогда, когда речь идет о первом этаже частного дома, где имеется прямой контакт с грунтом. В таком случае черновая поверхность еще и утепляется.
2. Имеется выравнивающая стяжка, которая скрыла все имеющиеся дефекты. В этом случае речь идет о тонком покрытии, например, на бетонную плиту в квартире. Если вы хотите, чтобы ваша стяжка для теплого водяного пола имела минимальный показатель, то предварительно заливается тонкий слой выравнивающей стяжки.
3. Если в конструкции отопительного пирога отсутствует армирование. Некоторые системы теплого пола водяного могут включать использование металлической армирующей сетки. В этом случае вам не получится обойтись тонкой толщиной стяжки.

Важно! Заливка стяжкой теплого пола своими руками с минимальной высотой стяжкой невозможна и тогда, когда в том или ином помещении будет высокая нагрузка на напольное покрытие. Например, ванная комнате. В ней могут устанавливать чугунную ванну или другие тяжелые предметы. Или стиральная машинка, которая создает нагрузки в виде вибрации.

Допустимый максимум

Итак, теперь нам необходимо узнать, как толщина стяжки может быть максимальной. В этом случае также предусматриваются стандарты и положения. Но сразу стоит сказать, что делать сильно толстую для водного отопления под кафель не имеет никакого смысла. Лишний слой основания может спровоцировать негативные последствия, например:

• Значительный перерасход строительных материалов. Как следствие все это приведет к удорожанию всего проекта. Также увеличивается и объем выполнения работ.
• В результате сильно толстой стяжки для теплого пола приведет к инерционности процесса при нагревании пола. Значительно увеличится время, за которое будет прогреваться пол.
• Заметно сокращается полезная площадь помещения по высоте. Если вы проживаете в квартире где высота потолков и так минимальна, то заливать толстую стяжку не имеет смысла тем более.
• Дополнительная нагрузка на плиту перекрытия. Это крайне важно учитывать, ведь изготовленный теплый водяной пол будет оказывать серьезную нагрузку на плиту перекрытия, в среднем около 300 килограмм на метр квадратный и это при среднем слое. Если толщина увеличивается, увеличивается и нагрузка на перекрытие.

По каким причинам некоторые решают увеличить слой стяжки напольного обогрева? Здесь может быть несколько ситуаций. Например, есть цель сделать во всем доме один уровень. В таком случае в некоторых местах она может иметь большую толщину. Однако это не самое лучшее решение. Выровнять полы можно черновой стяжкой. Ведь если финишная будет служить в качестве выравнивающей, то это может привести к неравномерному прогреву пола. Такая ситуация на расход энергоносителя сильно не скажется, однако некоторые зоны пола будут греться неравномерно. Поэтому подумайте, а стоит ли рисковать и выравнивать полы финишной стяжкой.

Важно! Единственный случай, когда большая толщина стяжки на напольный обогрев оправдано, когда на основание будет оказываться серьезная нагрузка. Например, это может быть гараж, производственный цех и другие технические помещения.

Итак, какой вывод можно сделать? Какая стяжка лучше для теплого водяного пола? Безусловно, в каждом отдельном случае решение принимается индивидуально. Вам необходимо сразу обозначить цель эксплуатации того или иного помещения. Также учитывайте и тот факт, какое будет использоваться напольное покрытие. Существуют такие технологии, когда монтаж напольного отопления осуществляется без бетонной стяжки. Здесь в ход вступают технологии по укладке пола на деревянный пол. В этом случае водяной теплый пол без стяжки возможен.

Итак, выбирайте ту толщину, которая позволит вам испытывать максимальный комфорт. Обычно для частных домов, где будет небольшая нагрузка, останавливаются на толщине в районе 70 мм. Это та толщина, которая позволит обеспечить жилую площадь:

1. Равномерным прогревом пола.
2. Комфортной температурой.
3. Экономией при покупке всего оборудования и материала для стяжки.
4. Сократит объем всех работ.
5. Снизит нагрузку на нагревательный котел.

Заключение

Итак, как мы увидели, стяжка для напольного обогрева выполняет крайне важную роль. Однако, если неправильно определить ее толщину, то могут возникнуть серьезные проблемы. О них было уже сказано в этой статье. Поэтому мы рекомендуем придерживаться всех изложенных рекомендаций в этой статье. Это поможет вам достичь идеального баланса и качества при разработке и монтаже теплых полов. Так, вы сможете достичь хорошей температуры внутри помещения.

Мы надеемся, что этот материал был полезным для вас и вы получили немало полезной пищи для размышления. Делитесь своим опытом, оставляя комментарии в конце этой статьи. Это поможет новичкам не допустить распространенные ошибки. Также предлагаем вам просмотр подготовленного видеоматериала.

советы по выбору и установке

Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

• обладают относительно маленьким сопротивлением;
• могут легко изгибаться;
• обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

• трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
• теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
• при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
• в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
• и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

• в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
• учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
• достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Установка водяного теплого пола своими руками

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

Виды электрических теплых полов

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.

Внимание! Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.

Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.

Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.

Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.

Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.

Пленочный теплый пол

Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.

Достоинства и недостатки электрического теплого пола

Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.

Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:

• температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
• можно регулировать отопление в зависимости от желания в каждой комнате;
• система «электрический теплый пол» легко монтируется и считается бюджетной;
• при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
• такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
• это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
• помещения, в которых установлен электрический теплый пол, быстро прогреваются.

Однако у электрического теплого пола есть и минусы:

• электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
• система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
• при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
• под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
• установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
• подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.

Установка электрического теплого пола своими руками

Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения. Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.

Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.

Внимание! Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.

Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.

Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.

Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.

Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.

Внимание! После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.

Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов. Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.

Подключение теплого пола к терморегулятору

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.

Непосредственный монтаж

После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:

• Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
• Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.

После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.

Выполнение стяжки пола

Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:

• При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
• Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
• Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.

Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.

Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.

Видео о том, как сделать теплый пол своими руками

Как смонтировать водяной теплый пол без стяжки

В многоквартирных домах чаще используется кабельный или инфракрасный теплый пол из-за сложностей подключения системы водяного теплого пола к системе централизованного водоснабжения. А вот в частных домах водяной подогрев полов очень популярен, это максимально безопасное и достаточно экономичное решение.

Обычно систему труб, по которым циркулирует теплоноситель, монтируют к черновому основанию и заливают стяжкой. Она способствует более равномерному распределению тепла. Но не всегда возможна заливка бетона, в этом случае водяной теплый пол монтируют без стяжки, настильным (сухим) способом.

Преимущества монтажа теплого пола без стяжки

Монтаж водяного теплого пола в стяжку невозможен в таких ситуациях:

• Черновое основание не монолитное, со щелями, сквозь которые будет просачиваться бетонный раствор
• Основание нельзя подвергать значительным нагрузкам, вес слоя бетона оно не выдержит
• Потолки низкие, а стяжка значительно поднимет уровень пола
• Отсутствуют условия для замеса или доставки готового бетонного раствора в помещение

Сухой монтаж водяного теплого пола обладает такими преимуществами:

• Предъявляются минимальные требования к основанию
• Готовая конструкция обладает небольшим весом и высотой
• Можно приступать к дальнейшим работам, не дожидаясь вызревания стяжки
• Облегчается доступ к трубам для проведения ремонтных работ
• Меньше трудозатраты и затраты материалов
• Отсутствуют мокрые процессы, сопровождающиеся образованием загрязнений

Варианты монтажа водяного теплого пола без стяжки

Существуют 2 варианта укладки водяного теплого пола настильным методом, без последующей заливки стяжкой:

• На полистирольные плиты специальной конструкции
• На деревянный настил из готовых модулей или реек

Полистирол обычно настилается на сплошное основание, а деревянный настил используются в деревянных домах с лагами. Специальные модули из древесной плиты с пазами под трубы более удобны, их можно устанавливать непосредственно на лаги. Реечный способ требует более значительных затрат труда и времени, поскольку под настил необходим черновой пол, и приходится крепить к основанию большое количество реек.

Помимо полистирольных плит, деревянных модулей или реек под теплый пол необходимо укладывать металлические пластины, благодаря которым тепло от труб будет равномерно распределяться по всей площади.

Существуют также универсальные фольгированные плиты с прямыми и поворотными каналами, которые можно легко разрезать на элементы необходимого размера, осуществляя монтаж по любой схеме. Они предназначены для клеевой укладки на основание. Фольгированное покрытие заменяет металлические распределительные пластины, это наиболее удобное решение.

Укладка труб производится в соответствии с заранее разработанной монтажной схемой. Выбирать элементы настила и монтировать его тоже необходимо с учетом этой схемы. Полистирольные плиты и деревянные модули бывают прямыми и поворотными, с разным шагом пазов под трубы. Независимо от применяемой системы перед началом монтажа настила стена над полом по периметру оклеивается демпферной лентой.

Полистирольная система

Полистирольные плиты под укладку водяного теплого пола сухим способом обычно имеют толщину 30 мм. Как правило, для дополнительной теплоизоляции основания и поднятия уровня пола под них укладывается слой плитного утеплителя нужной толщины либо напыляется жидкий пенополиуретан. Основание под укладку плит не должно иметь дефектов, неровностей, также его необходимо очистить от мусора.

Монтаж осуществляется в такой последовательности:

1. На подготовленное основание согласно плану раскладки укладываются плиты, соединяясь между собой специальными замками
2. В соответствующие места плит укладываются и фиксируются путем прижимания металлические распределительные пластины. Конструкция плит обеспечивает их надежную фиксацию без крепежа
3. В пазы плит вкладываются и вдавливаются ногой трубы водяного теплого пола
4. Производится испытание системы
5. В случае нормального функционирования в зависимости от финишного покрытия сверху укладывается упругая подложка или жесткий настил из листовых материалов (фанеры, ДСП, ГВЛ) поверх слоя плотной полиэтиленовой пленки

Подложка между теплым полом и финишным покрытием не должна препятствовать поступлению тепла от труб вверх, так что нужно выбирать тонкий и плотный материал с небольшим сопротивлением теплопередаче. Читайте подробнее о выборе подложки для теплого пола.

Деревянная система

Перед началом монтажа водяного теплого пола на старые лаги необходимо произвести их тщательную ревизию, закрепить расшатанные, заменить прогнившие. Рекомендуется закрыть лаги слоем гидроизоляции, а между ними уложить плитный утеплитель.

В состав модульной деревянной системы входит все необходимое:

• Плиты с бороздками для фиксации распределительных пластин
• Металлические пластины с пазами под трубы
• Сами трубы
• Крепления

Прямые и поворотные модули монтируются на лаги по схеме. Поскольку древесина подвержена тепловому расширению, между соседними модулями должен оставаться зазор.

Монтаж реечного настила сложнее, но обходится дешевле, металлические распределительные пластины можно заменить алюминиевой фольгой. Предварительно поверх лаг нужно выполнить черновое покрытие, можно использовать старое, если оно прочное, ровное, без шатающихся элементов.

К черновому покрытию фиксируются саморезами рейки-направляющие. Их располагают в соответствии с планом монтажа труб, расстояние между направляющими должно быть таким, чтоб в просвет свободно легла труба и отсутствовала угроза ее деформации при тепловом расширении деревянных реек. В местах изгиба труб соприкасающиеся с ними углы реек необходимо слегка скруглить.

Поверх реек укладывается алюминиевая фольга толщиной от 50 мкм, в местах зазоров между направляющими ее нужно плавно вдавливать, чтоб получались округлые желобки под трубы. После окончательной укладки и формирования пазов фольга в нескольких точках крепится к рейкам степлером. Можно вместо фольги использовать готовые металлические пластины подходящего размера, они крепятся саморезами.

В пазы укладываются и вдавливаются трубы. Дальнейший порядок действий такой же, как при монтаже полистирольной системы. Водяной теплый пол подключается, опрессовывается, испытывается, после успешных испытаний можно переходить к укладке подходящей подложки и финишного покрытия.

Существует промежуточный вариант между модульной и реечной системой. Берется обрезная доска достаточной толщины, по ширине равная шагу укладки труб, и в ней выбирается четверть по размерам пазов. В местах изгибов труб с помощью фрезы делаются поперечные выемки, обеспечивающие их поворот. Такие доски монтируются саморезами непосредственно к лагам, они не требуют черновой основы и обходятся дешевле модульной системы.

Видео

Монтаж труб теплого пола в универсальные фольгированные элементы

Монтаж водяного теплого пола в полистирольную систему

Реечная настильная система с металлическими пластинами под водяной теплый пол

Итог

Монтаж водяных теплых полов сухим способом, без стяжки, можно осуществлять на любое основание. Отсутствие мокрых процессов, минимизация нагрузки на основание, возможность осуществить монтаж за пару дней – основные преимущества такого решения.

При монтаже водяных теплых полов без стяжки необходима надежная фиксация труб к черновому основанию и обеспечение равномерного распределения тепла. Поэтому используются специальные системы – полистирольные или деревянные модули с пазами и металлические распределительные пластины. Возможна также самостоятельная сборка системы направляющих из деревянных реек или досок с заменой металлических пластин фольгой.

Установка над полом / шпал / подвесной плиты | | Теплый пол своими руками

Излучающая труба, устанавливаемая поверх существующего пола, называется «подвесной плитой». Этот метод может иметь большой смысл, особенно при новом строительстве, потому что по тепловым характеристикам готовый пол может конкурировать с укладкой «плита по уровню»… ..и ничего лучше этого не найти. В отличие от метода крепления балок перекрытия, подвесная плита содержит песок, цемент или гипербетон для хранения и рассеивания тепловой энергии.Обратной стороной является добавленный вес на пол, возможная потеря драгоценного пространства над головой и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов. Тем не менее, если вы решите, что метод подвесной плиты лучше всего подходит для вашей ситуации, вот несколько способов установки:

Залить новый пол

Если вам комфортно работать с бетоном, вы можете просто проложить свою лучистую трубку, подключить различные петли к удобно расположенному коллектору, залить тонкий слой бетона или гипсокартона, выровнять его и через несколько часов вернуться к себе. готовый пол.

При установке PEX в подвесную плиту вам необходимо прикрепить PEX к чему-либо, будь то скрепка с пеной изоляцией «ПОД» плитой (если применимо) или «застегивание молнии» на арматуру «ВНУТРИ» плиты. Мы рекомендуем минимум 1,5 ″ покрытия поверх PEX,… «ЕСЛИ бетон« ЯВЛЯЕТСЯ »чистым полом, так как эта (рекомендуемая толщина) помогает минимизировать трещины и уменьшает эффект« температурных полос ». Если бетон НЕ является законченным полом, и вы устанавливаете дополнительный напольный материал поверх вновь залитой (более тонкой) плиты, (например) дерева, плитки, ковра и т. Д., то (рекомендуемые) полтора дюйма покрытия не нужны (и не являются критическими), учитывая тот факт, что структурная целостность является частью исходной (существующей) плиты и (на этом этапе) вы просто создаете тепловую массу с помощью более тонкий слой бетона (из которого) будет покрыт готовым полом. Общее практическое правило гласит, что от 3/4 ″ до 1 ″ — идеальное покрытие для гипсокартона.

При заливке подвесной плиты на существующий бетонный пол устанавливается слой жесткой изоляции, и трубы могут быть прикреплены к старой плите с помощью хомутов путем забивания гвоздями непосредственно в бетон с помощью набора плунжеров.Или проволочная сетка может быть прикреплена к бетону таким же образом, и трубы могут быть прикреплены к сетке.

Сложность этого метода заключается в том, чтобы получить чистый, ровный пол. Большинство мастеров своими руками, вероятно, не имеют опыта или уровня комфорта, чтобы выполнить конкретную работу, используя этот метод. Если вы исключение, это может быть для вас самым простым подходом.

Использование шпалы 2 на 4

7/8 ″ PEX, 16 ″ по центру, с помощью шпал поднять пол на 1 1/2 ″.Шпалы можно использовать для стяжки хорошего ровного пола при заливке бетона, сухой смеси или гипсокартона. Если вместо бетона используется песок, к шпалам можно прибить фанеру или паркет.

При использовании этого метода 2X4 укладываются горизонтально на существующий пол, 16 дюймов по центру, для создания «спальных отсеков». Также можно использовать 2X3, они столь же эффективны и обычно намного дешевле по стоимости. В зависимости от того, какого размера используются трубки, между каждым набором шпал устанавливаются один или два ряда излучающих труб.Трубы крепятся к фанерному основанию пола с помощью хомутов для электропроводки или медных хомутов. Каждого второго спящего отводят от стены на обоих концах комнаты, чтобы дать трубке канал для прохождения.

Пример применения шпалы с песком или бетоном

Искусный подход к уникальному плану этажа

Еще один умный продукт, адаптированный под приложение

Если обогреваемая область представляет собой небольшую зону, состоящую только из одного контура трубопровода, то начальная (подающая) сторона излучающего контура соединяется с изолированной медной линией подачи от источника тепла. Концевая (обратная) сторона излучающего контура подключается к изолированной медной обратной линии. Такая простая зона с одной петлей возможна только тогда, когда для заполнения зоны требуется менее 400 футов 7/8 ″ PEX-трубок. Использование ½ ”PEX ограничивает ту же зону до 300 футов трубы.

Для большинства зон требуется несколько четных контуров (или контуров) трубок. Причина проста. Если для данного количества квадратных футов требуется более 400 футов труб, скажем, 1200 футов, и вы пытаетесь непрерывно пропускать воду через это количество труб, вы в конечном итоге получите циркуляцию теплой воды по большей части вашего пола.В результате получится неотапливаемое пространство.

Правильный метод включает создание построенного на сайте заголовка… один для стороны предложения и один для возврата. Это не сложнее, чем прокладка домашнего водопровода, и это обеспечивает равномерный, сбалансированный поток нагретой жидкости через сияющий пол.

Итак, используя приведенный выше пример 1200 футов труб в этой вымышленной зоне, вы можете увидеть, что длины петель могут быть (3) 400-футовыми контурами или (4) 300-футовыми контурами. Какой метод вы используете, зависит от вашей конкретной ситуации.В принципе, как проще. В этом примере мы будем использовать (4) 300-футовые цепи.

Хорошо, вы проложили все трубки между отсеками для спальных мест. У вас четыре контура, так что у ваших контуров будет четыре начала и четыре конца. Заголовок подачи просто соединит все начала вместе, а концы соединятся с заголовком возврата. Если все ваши контуры имеют одинаковую длину (в пределах 10%), вода не найдет «пути наименьшего сопротивления», и жидкость будет течь равномерно через все контуры.Балансировочные клапаны не требуются. И даже если вы пропускаете нагретую жидкость по трубам общей протяженностью 1200 футов, ей никогда не нужно преодолевать расстояние более 300 футов, прежде чем она вернется к источнику тепла.

Следует отметить, что при использовании муфт с подвесной плитой обращаются точно так же, как с плитой на уклоне. Другими словами, не использует их для . Всегда прокладывайте трубы большой длины в областях, которые в конечном итоге будут практически недоступны.

Фактическое размещение коллекторов подачи и возврата остается на усмотрение установщика.Часто оба коллектора располагаются под черным полом. В черновом полу можно прорезать четырехдюймовую щель шириной около 1 дюйма, чтобы трубка могла легко и долго изгибаться в полость балки внизу. Сами коллекторы, которые часто проходят перпендикулярно балкам, крепятся к нижней части балок с помощью трубных лент. Трубка PEX, загибающаяся сверху, может входить в тройник с медной коллекторной трубой 3/4 ″ с помощью одного из стандартных латунных переходников. Позже четырехдюймовый прорезь в фанере можно заполнить аэрозольной пеной для герметизации вокруг трубы.

Используя таким образом длинный, разложенный коллектор типа заголовка, установщик может создать очень чистую и очень гибкую компоновку схемы, особенно если используются шпалы. Гораздо менее желательной альтернативой был бы небольшой коллектор, расположенный в центре, с каждым контуром трубок, выходящим и возвращающимся из одного места в комнате. В больших зонах с множеством цепей это место в комнате может находиться в противоположном конце дома, что заставляет установщика выяснять, как запустить громоздкую группу линий подачи и возврата обратно в коллектор.Таким образом, в этом смысле подвесная плита со шпалами похожа на установку балок перекрытия, когда речь идет о подающих и возвратных коллекторах. Другими словами, лучше подводить коллекторы к трубке, а не к одному небольшому коллектору.

Другой метод — провести коллекторы по периметру комнаты и подсоединить трубки с помощью латунных переходников.

После того, как все соединения выполнены, тонкий слой тепловой массы распределяется по трубке между шпалами.Если последний пол должен быть из твердых пород дерева, такой термальной массой может быть простой сухой песок. Сухой песок насыпается в ниши до верха шпал и к шпалам прибивается древесина твердых пород. Если последний пол будет ковровым или кафельным, масса между шпалами должна затвердеть. Можно использовать бетон, песок, гипербетон или сухую смесь из (4) частей песка (1) части портландцемента. Последний метод включает в себя бетономешалку и воду, достаточную для придания смеси консистенции «песчаный замок». Это не мокрая каша.Портландцемент придаст песку слегка зеленоватый оттенок, а смесь высохнет твердо, как камень. После полного отверждения вы можете покрыть ковер, плитку, перго или что-то еще. Альтернативный метод заключается в том, чтобы разложить песок и затем прибить фанеру к шпалам. В этом случае фанера может поддерживать плитку, ковер и т. Д.

Песок как термическая масса

Сухой песок — отличная термическая масса. В этом случае в ниши шпал засыпается слой песка, затем к шпалам крепится OSB (ориентированно-стружечная плита) или фанера.Последний пол может быть ковролином, плиткой, перго или любым материалом, требующим твердой поверхности.

Если существующий пол бетонный, шпалы приклеиваются к полу с помощью жидких гвоздей, а трубы можно прикрепить к полу. Если лента кажется немного слабой, то проволочную сетку можно прикрепить к краям шпал 2 на 4, провести вдоль дна спальных отсеков и прикрепить трубки к сетке. Также можно использовать набор плунжера и хомуты.

В случае существующей неизолированной бетонной плиты под проволочную сетку можно установить жесткий пенопласт, чтобы предотвратить потерю тепла вниз.Существующая ранее изолированная плита может использоваться для хранения тепла.

Другой способ установить новый теплый пол поверх существующего — использовать приложение для спальных мест. Это альтернатива предварительно вырезанным / формованным панелям типа «доска» за небольшую часть стоимости … нажмите на эту ссылку для получения более подробной информации !! По предыдущей ссылке показаны восемь фотографий, иллюстрирующих метод, разработанный одним из наших технических специалистов для создания элегантного и очень эффективного макета для одного из наших местных клиентов.

Последний вариант подвесной плиты применяется, когда вес песка или бетона угрожает превысить желаемые пределы нагрузки на пол. В этом случае алюминиевые пластины рассеивания тепла используются вместо тепловой массы песка / бетона. Они прижимают трубку к полу и помогают равномерно распределять тепло по зоне. Но часть тепловых характеристик пола теряется из-за меньшего количества тепловой массы в системе. Если подвесная плита установлена ​​над существующим фанерным черным полом, изолируйте полость балки под черным полом.Это направляет тепловую энергию в предполагаемое жилое пространство и предотвращает утечку тепла вниз.

Ниже представлены установки, иллюстрирующие альтернативы предварительно сформированным панелям «Доска» за небольшую часть стоимости

Яркий пример применения шпалы из OSB / фанеры 3/4 ″ и теплоизоляционных ребер.

Альтернатива дорогостоящей конструкции типа «Доска».

Параллельные доски укладываются на пол, чтобы создать канал для трубки PEX, затем пластины рассеивания тепла прикрепляются к доскам.Обратите внимание, что светоотражающий материал прикреплен ко всему черновому полу. Этот чистый алюминиевый материал отражает 97% тепловой энергии до готового пола.

Спальная система с использованием теплоотводящих пластин вместо песка или бетона. Поверх шпал теперь можно установить твердую древесину или фанеру.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямых участках и удобный удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Janes Radiant — Комплекты для теплого пола «Сделай сам»

Горячая вода или электричество своими руками

Мы вам поможем

Установите свою собственную систему лучистого отопления

Сделай сам

Узнайте все о

Преимущества лучистого отопления

Установить собственную систему теплого пола теперь проще, чем когда-либо

С 1986 года мы спроектировали и установили более 10 000 систем лучистого отопления во всех типах проектов — от жилых до легких коммерческих и многоквартирных.С 2010 года мы рады поделиться своим опытом с тысячами таких же домашних клиентов, как вы, помогая им сэкономить от 40% до 60% стоимости лучистого отопления, сделав это самостоятельно и сэкономив на дорогостоящих установках.

Наши изделия для лучистого отопления разрабатываются с нуля, индивидуализируются и рассчитываются под ваш конкретный проект. Затем мы предварительно собираем, тестируем и отправляем напрямую вам, без посредников. Наши пакеты поставляются с полными инструкциями по установке, что позволяет быстро и легко установить их прямо из коробки без каких-либо проблем с гидравликой.

Независимо от того, являетесь ли вы новичком или экспертом или просто нуждаетесь в небольшом руководстве, Janes Radiant предоставит вам наши экспертные советы, подробные проекты и схемы трубопроводов. Мы доступны для вас на протяжении всего процесса и при необходимости поддерживаем все наши продажи специализированной технической поддержкой.

То, во что мы верим сегодня, — это именно то, во что мы верили, когда начинали более 25 лет назад. Обеспечьте самые удобные и эффективные продукты лучистого отопления для тех, кто хочет лучшего, и теперь вы можете сделать это сами. Мы приглашаем вас поговорить с нашими консультантами по продажам по телефону с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому стандартному времени или через форму быстрой оценки на этом веб-сайте.

Решения для лучистого тепла своими руками

Мы с гордостью предоставляем решения для отопления самого высокого качества

22.08.2018 Мы приобрели комплект излучающего пола у Janes Radiant Heating и встроили его в бетонный пол нашего нового дома. Мы предложили комплект между 3 компаниями, и цены были близкими, но нам больше всего понравилось качество материалов и оборудования Janes Radiant Heating.Мы с женой установили комплект и были счастливы, когда он был закончен! Janes Radiant Heating были рядом с нами на каждом этапе пути, чтобы поддержать нас, как и их поставщики (особенно Rehau), они были великолепны. Мы связались с ними по крайней мере 25 раз во время установки, и они всегда поддерживали нас, даже по ночам и в выходные! Установка прошла гладко и прошла заведомо трудным государственным инспектором. Мы не закончили установку на 100%, но самая сложная часть позади. Мы настоятельно рекомендуем лучистое отопление Janes для всех, кто хочет установить систему лучистого отопления, вы не ошибетесь.Спасибо, Джейн! Майк и Ким в Айдахо
29.07.2010 Я посмотрел на несколько местных компаний, которые занимаются обогревом полов в новой комнате, которую мы только что добавили, и мы решили использовать инфракрасное отопление Janes. Наш проект был завершен несколько недель назад, и мы очень счастливы. Последующие действия, которые они сделали, были такими же, как и любые другие, которые были у нас в отношении подрядчиков. Судя по всему, они также предлагают наборы для самостоятельной сборки, которые могут заглянуть в будущее. Очень рекомендую Janes Radiant Heating!
Джейсон А.
29.07.2010 Я купил напольную водяную систему отопления у компании Джейнс. Я могу сказать об этой компании только хорошее. Они предоставили мне все необходимое для работы над этим проектом и сделали это за половину стоимости профессиональной работы. Они даже составили схему расположения труб, используя мой план этажа, который я им отправил. Коллектор был изготовлен на заказ для моего приложения. Техническая поддержка, которую я получил через Боба Пейзера, была фантастической. Мы уже давно используем эту систему обогрева, и она безупречна.Определенно пятизвездочная рекомендация от меня.
Кен Дж.
23.08.2018 Я строитель из Калифорнии, последние 3 года устанавливаю системы подогрева полов и использую лучистое отопление Джейнс. Их продукты великолепны, а поддержка превосходна. Они классные.
Кортни Х.
13.10.2018 Еще один довольный клиент! Не самый дешевый, но от планирования до доставки и дальше, отличное обслуживание клиентов! Хотел «прикрутить» агрегат из коробки, и они доставили.Для моей маленькой каюты это был правильный выбор.
Рэй С.

У нас есть решения для лучистого отопления для любого проекта

Посмотреть примеры установки

Позвоните Janes Radiant прямо сейчас и получите информацию, необходимую для начала работы с первоклассным решением для обогрева пола.

или отправьте быстрое предложение сейчас

Теплый пол — основы, преимущества и недостатки

UFH для разных полов — преимущества — недостатки

Полы с подогревом (ufh) широко используются в северной Европе и в последние годы стали довольно популярными в Великобритании, как для новых построек, так и для обновления существующей недвижимости.Как и в случае с большинством других вещей, существуют различные факторы за и против ufh, и то, будет ли вам выбор теплых полов, во многом зависит от вашего образа жизни. В этой статье мы постараемся изложить преимущества и недостатки, чтобы вы могли сделать выбор, основываясь на знаниях.

В системе напольного отопления пол сам становится излучателем тепла, а обогрев помещения осуществляется снизу вверх, в отличие от радиаторов в обычной системе центрального отопления, где излучатели устанавливаются на стене, а помещение, по сути, отапливается. с потолка вниз.

Доступны как электрические, так и водяные системы теплого пола, они почти идентичны, за исключением того, что в одной используется электрический нагревательный кабель, а в другой циркулирует нагретая вода по трубе.

ufh на водной основе использует воду, нагретую до более низкой температуры, чем обычное водяное центральное отопление (обычно 50 ° C, а не 60 ° C плюс), что делает его идеальным для использования с высокоэффективными конденсационными котлами; более низкая рабочая температура также делает его более подходящим для использования с тепловыми насосами или солнечными водонагревателями.

Температура воды в трубе отопления регулируется путем смешивания воды в трубе с горячей водой из бойлера для достижения требуемой температуры, которая затем подается в коллектор для распределения по различным зонам. Обычно существующий обычный котел подходит для UFH, однако может потребоваться установка насоса с более высокой номинальной мощностью, поскольку противодавление может быть больше, чем в традиционной системе центрального отопления радиаторного типа.

Какая бы система ни использовалась, источник тепла расположен под полом, а обогреваемая зона разделена на отдельные зоны (обычно одна зона на комнату), и каждая зона нагревается и контролируется независимо.

Следует отметить, что определенные продукты предназначены для определенных типов установки, и перед использованием необходимо обращаться к информации отдельных производителей — т.е. трубы для стяжки, встроенные в пол с подогревом, могут не подходить для прокладки под деревянным полом; аналогичным образом может применяться и обратное.

Напольное покрытие разное

В новостройках с твердыми полами труба / кабель отопления обычно закладываются в стяжку пола.

При установке в существующих зданиях с твердым полом труба / мат (см. Примечание) обычно укладывается на поверхность и покрывается деревом, ламинатом или плиткой — это поднимает уровень пола, что будет означать, что двери, плинтусы и т. д. также необходимо будет поднять.

Примечание: там, где электрический элемент должен быть уложен на поверхность, а не заделан в стяжку, в электрическом ufh обычно используются нагревательные маты, которые обычно представляют собой просто кабель, прикрепленный к гибкой сетчатой ​​основе — это гарантирует, что кабель остается на достаточном расстоянии.

Там, где пол выложен плиткой, труба / кабель заделаны гибким клеем для плитки — большинство клеев для плитки гибкие.

Подвесные деревянные полы можно также обогревать путем прокладки труб / кабелей между балками.Однако древесина — очень хороший теплоизолятор, поэтому монтажу следует уделить особое внимание. Обычно предлагаются следующие варианты улучшения передачи тепла через древесину:

• Использование алюминиевых пластин под половицами для распределения тепла — материалы более дорогие, чем другие варианты.
• Использование шпатлевки между трубой / кабелем и половыми досками — очень трудоемко во время установки — также очень тяжелое (может составлять 25 кг на квадратный метр пола), поэтому необходимо учитывать прочность балок.
  или
• Обрезка трубы / кабеля под половицей (обычно менее 25 мм (1 дюйм) с нижней стороны) — довольно дешево и быстро, но не так эффективно, как другие варианты.

Следует также учитывать влияние тепла на деревянные полы. Следует указать древесину с влажностью менее 10%, чтобы снизить риск высыхания пола, а затем его усадки, скручивания или деформации.

Влияние отопления на напольные покрытия других типов (напр.грамм. ламинаты, винилы), а в случае сомнений следует проконсультироваться с производителем / поставщиком. Может потребоваться корректировка метода укладки напольного покрытия, т.е. толстые подложки не должны использоваться с ламинатом, поскольку они будут действовать как теплоизолятор.

При использовании ультрафиолетовых лучей необходимо учитывать любое напольное покрытие, использование тяжелого коврового покрытия и ковра будет действовать как теплоизолятор и уменьшать эффект нагрева.

«Преимущества» теплых полов

УФВ на водной основе часто считается более дешевым в эксплуатации, чем центральное отопление с использованием радиаторов, часть логики заключается в том, что используемая вода имеет более низкую температуру (обычно 50 ° C, а не 60 ° C плюс).Это утверждение может быть оправдано, если бы система отопления работала круглосуточно, но в остальном автора еще предстоит убедить.

Утверждается, что такой же уровень комфорта достигается при температуре в помещении, отапливаемом ультрафиолетом, примерно на 2 ° C ниже, чем в помещении, отапливаемом обычными радиаторами. Настенные радиаторы действуют как конвекторы для обогрева воздуха, а при напольном отоплении вся площадь пола действует как излучатель излучаемого тепла.

Нет необходимости в настенных излучателях, меньше ограничений на размещение мебели в комнате, а также меньше «ловушек для пыли», поэтому в комнатах легче удерживать пыль.

Во влажных помещениях (ванна, душевые, кухня и т. Д.) Полы высыхают быстрее.

«Недостатки» теплого пола

Одним из самых больших недостатков является относительно медленное время отклика полов с подогревом, особенно когда труба / кабель проложены в твердом полу. Деревянный пол может нагреться от 30 минут до часа, в то время как бетон может занять несколько часов, однако время охлаждения также велико. Это не может считаться недостатком, если помещение постоянно занято или если ультрафиолетовое излучение используется только в качестве «фонового» обогрева.

Полы с подогревом не следует устанавливать под навесными модулями, которые довольно легко разместить на кухне, где положение базовых модулей и т. Д. Фиксировано, однако нереально ограничивать УФ-излучение в других комнатах, где расположены шкафы и т. Д. не зафиксировано и может быть изменено. Ufh под шкафами может вызвать потливость внутри, а воздействие тепла может нанести вред отдельным предметам мебели.

Часто задаваемые вопросы о теплых полах: полы, стяжка, изделия и многое другое

Можно ли использовать UFH на любом типе напольного покрытия?

Полы с подогревом, как мокрые, так и сухие, могут быть установлены на большинстве напольных конструкций при условии, что на полу достаточно места, учитывая двери, лестницы и т. Д., И пол может выдерживать вес.

Залог успеха — правильно выбрать систему теплого пола для строительства. Например, на стяжных полах трубы можно просто закрепить поверх изоляции, а затем покрыть стяжкой, а на стяжном полу можно использовать гальваническую систему, если она хорошо поддерживается и не движется.

Плавающие полы — популярный выбор для проектов ремонта, так как они не увеличивают высоту. Одним из подходящих продуктов является пластина рассеивателя тепла Nu-Heat, предназначенная для размещения в базовом слое из полистирола высокой плотности, который можно положить поверх стандартного изоляционного слоя или существующего настила, и трубки просто войдут в него.Настил пола из ДСП или готового бруса укладывается непосредственно поверх панелей.

Плавающие полы также могут быть установлены в новостройках, где между фундаментной плитой или балочно-блочным перекрытием и дверными накладками имеется зазор 50 мм. Требуемая изоляция составляет 77 мм плюс окончательное покрытие пола на отапливаемых участках или 117 мм плюс последнее покрытие пола на неотапливаемых участках.

На подвесных деревянных полах могут использоваться системы «пластина» или «фольга», при этом алюминиевая нагревательная пластина устанавливается сверху на балку, а под настилом — проще всего сделать это снизу.

Однако, как отмечает Джеймс Гаррод из Continental Underfloor Heating: «Любая бесшовная система обеспечит более высокую производительность Вт / м2, чем пластинчатая или пленочная система. Убедитесь, что ваш подрядчик или поставщик предоставит вам подробные расчеты теплопотерь и проекты САПР, а также убедитесь, что продукт застрахован и подкреплен гарантиями производства ».

Уильям Скотт-Малден из Ebeco говорит: «Электрический УФН можно использовать поверх любого основания пола, хотя мы рекомендуем предел 135 Вт / м2 для деревянных полов.Бетон не знает границ ».

Как выбрать тип и глубину стяжки?

Первое, что нужно учесть перед выбором стяжки, — это прокладка труб в пол и в нужных местах для обеспечения от 40 Вт / м2 до 55 Вт / м2 тепла. Слишком большое количество может привести к перегреву пола и перерегулированию термостата, в то время как слишком мало будет означать, что система может работать постоянно, увеличивая ваши счета за отопление.

Когда дело доходит до стяжки, более толстые стяжки нагреваются дольше, но дольше сохраняют тепло.Минимальный британский стандарт — это 65 мм ручной смеси (песок / цемент 3: 1) или 50 мм жидкой (или самовыравнивающейся) стяжки. Такая густота нагревается и остывает примерно за час.

Но, как говорит Джеймс: «При условии, что UFH работает правильно (позволяя системе контролировать и поддерживать температуру), единственный раз, когда вы действительно заметите разницу во времени нагрева и охлаждения, — это когда вы вернетесь из отпуска и отопление было отключено на время. »

Плотность жидкой стяжки

делает ее хорошим проводником тепла, максимизируя теплопередачу и повышая эффективность.Это делает его особенно подходящим для использования с тепловыми насосами, по словам Хизер Оливер из Nu-Heat, поскольку он максимизирует выходную мощность UFH, позволяя тепловому насосу работать при более низкой температуре, оптимизируя его эффективность.

Кроме того, по словам Пола Ми из Robbens Systems, для самовыравнивающихся стяжек могут потребоваться дополнительные крепления для труб, чтобы повысить жесткость и предотвратить подъем труб. «Более тонкие жидкие стяжки также могут дать конечному пользователю ощущение« следов »на полу, а не равномерную температуру.Он также говорит, что иногда необходимо интегрировать дополнительные трубопроводы.

Сколько времени нужно для высыхания стяжки?

Оба типа стяжки обычно высыхают со скоростью один день на миллиметр для первых 50 мм и два дня на мм после этого. Вы можете включать УФН — при низкой температуре — через 30 дней после укладки стандартной 3: 1 песчано-цементной стяжки. Полы нельзя укладывать до тех пор, пока стяжка полностью не высохнет, иначе напольное покрытие может испортиться в течение первых нескольких месяцев.

Хизер Оливер из Nu-heat добавляет: «Если напольное покрытие непроницаемое, необходимо оценить влажность, либо с помощью гигрометра, либо покрыв часть пола пластиковым покрытием на ночь и проверив, есть ли под ним конденсат. утро.»

Время высыхания жидкой стяжки, которая будет готова через семь дней, будет намного меньше, не только потому, что она тоньше, но и потому, что она лучше сохнет и ее можно сушить с помощью осушителей.

Полы с подогревом без стяжки: какие есть варианты?

Системы без стяжки известны как сухие полы с подогревом. Терминология здесь может сбить с толку, поскольку производители водяных полов с подогревом называют продукты, для которых не требуется стяжка, «сухими» — не путать с электрическими системами, которые также известны как «сухие», потому что они этого не делают. т нести воду.

«Подключенные к водопроводу сухие системы UFH лучше всего подходят для помещений с хорошей изоляцией», — говорит Рэйчел Робертс из Nu Heat.Это потому, что они имеют меньшую теплоотдачу, чем насыпные варианты. LoPro 10 от Nu-Heat — это гипсокартон с предварительно нанесенной разметкой, который удерживает трубку UFH на месте, увеличивая высоту пола всего на 15 мм. «Большинство типов напольных покрытий можно укладывать сразу же, прямо поверх», — говорит Рэйчел.

Среди других вариантов — LowBoard от Omnie, который бывает толщиной 15 или 22 мм и включает слой фольги для улучшения рассеивания тепла. В качестве альтернативы, 18-миллиметровые панели VarioComp утверждают, что дают самую высокую тепловую мощность для специализированных модернизированных систем UFH.

Также доступны панели из пенополистирола, такие как ProWarm, но их легкий состав означает, что они не подходят для облицовки плиткой.

Дополнительная информация: просмотрите системы теплого пола в нашем каталоге продукции.

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на обслуживание, но и создает проблемы в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2.Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникать также из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровные поверхности нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4. Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если в систему входят медные компоненты, трубы не следует укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих деформационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не сквозь стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Чтобы бетон хорошо схватывался, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых при установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда установщики вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Не используются контроллеры теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение регулированием теплого пола приводит к значительным потерям энергии из-за высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ достижения большего теплового комфорта и снижения счетов за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

Гидравлическое отопление Аделаида | Лучистые полы с подогревом

Когда наступает зима, мы хотим, чтобы наши дома были уютными и хорошо отапливались! В наши дни существует так много различных вариантов отопления дома, что вам может быть сложно выбрать правильную систему отопления.

Вот почему мы нашли время, чтобы составить это полезное руководство по выбору подходящей системы отопления. Мы хотим, чтобы у вас была вся необходимая информация, чтобы сделать наилучший выбор.

В этом руководстве мы начнем с того, что дадим вам несколько вопросов, над которыми нужно подумать, прежде чем вы примете окончательное решение о том, какая система отопления вам подойдет. Подумав над этими вопросами, вы поймете, что ищете, и неизбежно будете более довольны выбранной вами системой! Затем мы опишем различные доступные системы отопления, объясним, как работает каждая система, и объясним различия в безопасности и стоимости.

Отопительные системы не должны быть дорогими в эксплуатации. Если вы поговорите со специалистом SunRay Heating, чтобы помочь вам выбрать наиболее эффективный и экономичный вариант, соответствующий вашему пространству и образу жизни, вы обнаружите, что расходы будут намного более управляемыми, чем те, которые вы бы понесли в противном случае из-за выбора неэффективного блок не подходит для вашего пространства.

Неважно, какой у вас образ жизни, размер вашего дома и есть ли у вас подключение к газу или электричеству, мы можем помочь вам найти вариант отопления, который обеспечит вам уют зимой без больших затрат. Если у вас есть какие-либо вопросы о системах отопления, перечисленных здесь, или вы хотите обсудить, как мы можем вам помочь, не стесняйтесь обращаться к нам, чтобы пообщаться с одним из наших дружных коллективов! Вы можете позвонить нам по телефону (08) 8396 5617 или посетить наш веб-сайт.

Выбор отопительной системы

Варианты отопления для вашего дома безграничны, и то, что вы выберете, в конечном итоге будет зависеть от вашего образа жизни, планировки вашего дома и ваших личных предпочтений.Прежде чем вы начнете поиск подходящей системы отопления, это может помочь вам подумать о том, что именно вы будете искать.

Решая, какая система отопления лучше всего подойдет вашему образу жизни и вашему дому, вы должны подумать о следующем:

• Сколько времени вы проводите в комнатах, которые планируете отапливать?
• Вы бы предпочли услугу обогрева по требованию (включающую и выключаемую нажатием кнопки), а не ту, на разогрев которой нужно время?
• У вас и вашей семьи установленный распорядок дня или непредсказуемый образ жизни?
• Вы и ваша семья большую часть времени проводите в помещении или на улице?
• Какая часть вашего дома идеально подходит для установки обогревателя?
• Насколько мощной должна быть ваша система?
• Насколько холодно зимой?
• Вы бы предпочли обогревать весь дом или только несколько комнат?
• Вы бы предпочли локализованный источник тепла (исходящий из одной точки) или распространение тепла по всей комнате или полу?
• Каков ваш бюджет на покупку и установку устройства?
• Каков ваш бюджет на текущие счета за электроэнергию?
• Какого срока службы вы ожидаете от своей отопительной системы?
• Вас беспокоит шум? Вы ищете абсолютно бесшумную систему отопления?

Специалисты по отоплению SunRay могут помочь вам выбрать подходящую систему полов с учетом вашего дома и вашего образа жизни.

Почему теплые полы?

Полы с подогревом — это современное отопительное решение, которое в последние годы становится все более популярным в Аделаиде, поскольку системы стали более доступными и эффективными.

Система пола обеспечивает стабильную умеренную среду в вашем доме круглый год, с сияющим теплом зимой и освежающей прохладой летом.

Если зимой вам станет особенно холодно, то система теплых полов может стать для вас решением! Системы подпольного покрытия обеспечивают эффективный способ обогрева всего вашего дома и устраняют неприятные удары холодного пола по вашим ногам холодным утром.

Системы подогрева полов популярны среди людей, живущих в Австралии с немного более холодным климатом. Они очень хорошо работают в ванных комнатах и ​​в более холодных жилых помещениях, а также могут быть установлены под коврами и другими типами полов.

Дополнительные преимущества системы пола включают:

Комфорт

• Распределение тепла и холода, излучаемого стенами и потолком за счет излучения, гарантирует равномерную температуру внутри помещения. окружающая среда без шума


Стиль

• Современное решение, незаметное для глаз
• Если вы приступаете к строительству нового дома, архитекторы получают полную свободу дизайна при планировании и оснащении помещение, так как нет необходимости в настенном оборудовании e.грамм. радиаторы, сплит-кондиционеры и т. д.


Текущее обслуживание

• Электрические системы почти не требуют обслуживания

Энергоэффективность и экологичность

• Наша система может интегрироваться в ваши предпочтительные устойчивые источники энергии, гарантируя, что ваши инвестиции в водное оборудование будут окупаться в течение многих лет.
• Существует естественная синергия между напольным отоплением и возобновляемыми источниками энергии, такими как геотермальные, воздушные и водные тепловые насосы, солнечные вакуумные трубы для снижения потребления энергии


Надежный

• Гарантия 25 лет труба под полом
• 20-летняя гарантия на электрический пол с подогревом пола
• Низкие эксплуатационные расходы

Здоровый

• Подходит для людей с аллергией, поскольку не используется принудительная циркуляция воздуха, что означает, что пыль и аллергены не уносятся воздух с теплом
• Может устранить последствия синдрома сухого глаза и воспаления носовых пазух, связанных с системами конвективного нагрева и охлаждения воздуха


Удобно

• Использует термостаты и таймеры для контроля нагрева систему, так что вы можете просто установить и забыть!
• Легко устанавливается при строительстве, расширении или ремонте, не теряется пространство на полу или стенах.

• Нет контрольных ламп для повторного зажигания или дров для сбора. Просто, удобно и эффективно!


Зонирование

• Весь ваш дом имеет постоянную температуру, его можно контролировать с помощью центрального термостата и запрограммировать его включение и выключение при желаемой температуре.
• Отдельные зоны можно настроить на включение и выключение, а также на разную температуру.

Различные типы теплых полов

Система полов с подогревом бывает разных форматов, поэтому обязательно найдется вариант, который подойдет вашему дому.

Ниже мы изложили для вас основы наших самых популярных систем!

Гидравлическое напольное отопление

Гидравлические системы полагаются на воду, которая нагревается и циркулирует в вашем доме через трубы под полом. Трубы под полом укладываются таким образом, чтобы тепло распределялось равномерно. Трубы закладываются в пол, обычно в стяжку, плиту или под деревянным полом.

Традиционные методы обогрева, такие как системы принудительного обдува, создают конвекционные потоки вокруг каждой комнаты, вызывая неприятное ощущение перегрева верхних этажей, в то время как наши ноги охлаждаются возвратным воздухом.Воздух, движущийся через потолки и другие поверхности, приводит к высоким тепловым потерям и потреблению дополнительной энергии для компенсации этих потерь.

Вода, циркулирующая по трубам, является умеренно теплой водой. Тепло воды передается на поверхность плиты, обеспечивая комфортное мягкое тепло всей комнате. Под трубопроводом можно разместить слой теплоизоляции пола, чтобы тепло излучалось вверх.

Поскольку площадь поверхности излучателя тепла (т.е.пол) намного больше по сравнению с настенными отопительными приборами или радиаторами, средняя температура воды, необходимая для обогрева вашего дома, может быть снижена. Процесс обогрева, используемый для гидравлической системы пола, обеспечивает равномерный, устойчивый уровень теплового комфорта во всем вашем доме и гораздо менее навязчив, чем настенные блоки.

Чтобы охладить ваш дом, более холодная вода циркулирует по тому же трубопроводу под полом, что приводит к равномерному охлаждению дома.

Электрические теплые полы

Электрические теплые полы Системы работают через нагревательные провода, проложенные под полом, которые затем управляются с помощью термостата.В зависимости от выбранной вами системы теплого пола провода могут быть подключены к непиковым или интеллектуальным счетчикам, чтобы вы могли воспользоваться сниженными тарифами на электроэнергию в непиковые часы и сэкономить на расходах.

Тепло излучается от проводов в пол, которое распространяется и излучает тепло по всей площади пола. Это означает, что тепло будет равномерно распределяться по вашей комнате, в отличие от локального источника тепла, который нагревается неравномерно из одного места.

Излучающее внутриплитное отопление для хранения

Встроенное внутриплитное отопление для хранения вне пиковой нагрузки SunRay подходит для одной комнаты или всего дома / здания и может использоваться практически с любым напольным покрытием, например ковром, деревом, плиткой. или каменные, а также полированные бетонные полы.

Изолированные кабели электрического обогрева прикрепляются зажимами к верхней сетке плиты перед заливкой бетона, и, чтобы гарантировать, что они не будут повреждены во время установки, специалисты SunRay контролируют заливку бетона с помощью специализированных устройств для тестирования кабелей.

Электроэнергия предоставляется по экономичному «внепиковому» тарифу и хранится в полу, а затем равномерно и непрерывно направляется в комнату, обеспечивая равномерное тепло по всему полу в течение всего дня.

Системы подогрева пола SunRay экономичны, потому что каждая зона / комната имеет индивидуальное управление термостатом с удаленным датчиком пола, чтобы вы могли установить желаемую температуру, что позволяет более эффективно использовать энергию. Вы почувствуете максимальный комфорт без сквозняков и пыли, а поскольку здесь нет движущихся частей, системы не требуют обслуживания. Вы не потеряете ценное пространство на полу или стенах.

В системе водяного теплого пола температура поверхности пола выше, чем температура воздуха.Тесты CSIRO показали, что лучистое отопление согревает все тело, тогда как большинство других видов обогрева нагревает только верхнюю часть тела. Если у вас ноги в тепле, вам все тепло!

Традиционные методы обогрева имеют заметные конвекционные потоки вокруг каждой комнаты, вызывающие неприятное ощущение перегрева верхних этажей — в то время как наши ноги охлаждаются возвратным воздухом. Воздух, движущийся через потолки и другие поверхности, приводит к высоким тепловым потерям и потреблению дополнительной энергии для восполнения этих потерь.

Благодаря полам с подогревом SunRay мягкое тепло повсюду, а поскольку пол немного теплее, чем наша голова, мы чувствуем себя более комфортно.

Излучающий теплый пол в стяжке

Для излучающего напольного отопления прямого действия «востребованный» обогрев в стяжке SunRay может быть установлен поверх бетона, прессованного фиброцементного покрытия и деревянных полов.

Поскольку нагревательный кабель расположен ближе к поверхности, он имеет более быстрое время отклика, обеспечивая необходимое тепло, когда и где вы этого хотите.Это идеальный выбор при строительстве или ремонте, а также идеальный способ обогрева ванных комнат или жилых помещений, где укладывается плитка.

Кабели заделываются в песчано-цементную стяжку толщиной 20-25 мм (обычно в ванных комнатах) или просто покрываются клеем для плитки. Стяжка / клеевое покрытие может быть покрыто плиткой, мрамором, шифером, паркетом, ковром, ламинатом или может быть окрашено или отполировано. Единственная видимая часть системы отопления — это электронный термостат, который обеспечивает точное и экономичное управление, гладкое и ненавязчивое.Для максимальной эффективности и экономии энергии можно установить таймеры, чтобы запрограммировать включение отопления перед тем, как вы встанете утром, перед тем, как вы вернетесь домой с работы или когда вы хотите, чтобы в комнате было тепло.

Лучистое отопление под деревянными полами (на подвесной древесине)

Системы подогрева пола SunRay можно использовать в любом месте дома, независимо от того, сделан ли пол с половицами на балках или ламинатом, плавающими деревянными полами или массивным паркетом на бетон .

Дерево — это натуральный материал, который сжимается или расширяется в зависимости от температуры. Это требует от системы теплого пола щадящего и контролируемого распределения тепла. Это требует очень точного контроля температуры, и это именно то, что предлагает SunRay.

Электронные термостаты с комбинированным датчиком температуры в помещении и датчиками пола для обеспечения того, чтобы температура в конструкции пола всегда соответствовала уровню допуска, рекомендованному производителем поверхности пола.Пол будет красивым и теплым и никогда не будет слишком горячим, чтобы не повредить его.

Кабели для обогрева пола можно прокладывать в бетонной плите для деревянных полов с подогревом «вне пиковой нагрузки» или поверх плиты в клее / стяжке непосредственно под деревянным полом. При использовании деревянных полов на балках нагревательные кабели укладываются поверх изоляции прибл. На 50 мм ниже пола между деревянными балками и досками пола укладывают обычным способом. Важно, чтобы пол был хорошо утеплен, чтобы обеспечить максимальный комфорт отопления и наиболее экономичный результат.

SunRay теперь предлагает идеальное решение для плавающих деревянных полов с новыми изоляционными плитами Devicell ™ Dry! Связаться с нами, чтобы узнать больше.

Devimat © Super-Thin Floor Heating

«Супертонкая» система лучистого теплого пола Devimat © SunRay имеет толщину всего 2,5 мм и идеально подходит для случаев, когда необходимо сохранить существующую высоту пола. Его можно установить практически где угодно — даже на существующий плиточный пол!

Никакой «установки» не требуется, так как он настолько тонкий, что укладывается непосредственно в плиточный клей с минимальным увеличением высоты пола.Он очень практичен и прост в установке, доставляет тепло по запросу и эффективно контролируется с помощью электронного термостата и дополнительных программируемых таймеров.

Солнечное отопление Devimat от SunRay особенно подходит для ванных комнат, кухонь или любых других помещений, где обычно используется плитка и желательно тепло под ногами. Девиматы идеально подходят для существующих жилых, промышленных или коммерческих проектов, особенно когда проводятся ремонтные работы.

Девиматы поставляются в удобных предварительно изготовленных рулонах шириной 500 мм и подходят для всех размеров помещений от 1 м2 и выше.Состоит из самоклеящегося тефлонового мата с уже прикрепленным к нему качественным кабелем, установка очень проста — все, что вам нужно, это пистолет для горячего клея, ножницы (для резки мата, а не кабеля) и электрик для подключения. система! Однако для профессионального монтажа и спокойствия SunRay предлагает профессиональный монтаж даже для самой маленькой ванной комнаты!

Электрическое излучающее потолочное отопление

Электрическая система потолочного излучающего тепла от SunRay состоит из листов очень тонких гибких нагревательных элементов, которые размещаются над потолком и под слоем изоляции для отражения тепла вниз.

Термостатически управляемый, лучистое отопление «сверху» прямого действия, быстро реагирующее, обеспечивая чистое, ровное и тихое тепло в любой комнате, подобно тому, как солнце дает тепло.

При первом включении системы отопления потолок начинает нагреваться с минимальными потерями тепла вверх (в пространство под потолком) за счет использования надлежащих изоляционных материалов потолка. Вам станет тепло, потому что в комнате меньше холодных поверхностей. Температура пола в конечном итоге станет выше, чем температура воздуха, что будет ощущаться комфортно, потому что он будет согреваться за счет «теплых» поверхностей, таких как потолок, стены и пол.Люди в комнате будут чувствовать тепло со всех поверхностей, а также тепло, исходящее от потолка. Это похоже на солярий с термостатическим контролем.

Электрическое лучистое потолочное отопление обеспечивает экономию и комфорт за счет индивидуального управления каждой зоной, обеспечивая гибкость в ваших руках и не требует обслуживания.

Электрические излучающие потолочные панели Slimline

Используя принцип лучистого нагрева, нагревательные кассеты концентрируют свое тепло непосредственно на людях, где оно больше всего необходимо, создавая мягкое лучистое тепло для здоровой и теплой окружающей среды.

Тонкие электрические излучающие панельные обогреватели SunRay обеспечивают максимальную полезную тепловую мощность при минимальных затратах на энергию, где бы они ни были установлены. Панели Slimline обязаны своим превосходным уровнем теплоотдачи уникальной обработкой поверхности панелей, обеспечивающей наивысшую эффективность теплоотдачи. Панели аккуратно вписываются в новые или существующие подвесные потолки или могут быть закреплены на поверхности с помощью поставляемых кронштейнов.

Электрические излучающие панели Slimline подходят для домашнего и коммерческого применения, включая ванные комнаты, кухни, офисы, школьные классы и больницы.

I установка

Из-за сложного процесса установки системы пола обычно устанавливаются как часть новой конструкции, однако с некоторой помощью подходящих профессионалов вы также можете установить систему пола быстро в вашем уже установленном доме.

Подойдет ли он для моих полов?

Полы с подогревом можно использовать практически со всеми видами отделки пола и поверхностными покрытиями, такими как бетонная поверхность, каменная или каменная плитка, плавающие подвесные полы, ковровое покрытие, дерево и ламинат.Система должна быть спроектирована таким образом, чтобы обеспечить соблюдение максимальных температур материала и поверхности раздела.

Системы теплого пола идеально подходят для полов, которые не сжимаются и не расширяются слишком сильно при изменении температуры, например, плитка, дерево и камень.

Гидравлическое домашнее отопление Системы обычно устанавливаются в новых домах или пристройках, так как гидравлические трубы могут быть проложены до заливки бетонной плиты.

Затраты

Существует ряд факторов, которые влияют на споры о водяном и электрическом теплых полах.К ним относятся, помимо прочего: отапливаемая площадь, бюджет и наличие газа / электроэнергии, которые определят ваши затраты на установку и эксплуатацию. У систем водяного и электрического теплого пола есть свои плюсы и минусы, поэтому поговорите со специалистами по лучистому отоплению в SunRay Comfort Heating, чтобы получить правильный совет. Если вы ищете надежную, эффективную и экологичную систему отопления, которая сделает ваш дом уютным зимой, то установка систем пола — это выгодное вложение!

При рассмотрении гидронной системы обязательно учитывайте затраты на строительные работы, связанные с увеличенной толщиной плиты и дополнительной армирующей сеткой.Гидравлическое отопление — это экономичный, эффективный и экологичный вариант отопления. В последние годы с внедрением высокоэффективных котлов и тепловых насосов эксплуатационные расходы снизились!

У нас есть беспроцентные условия! Не можете дождаться, когда SunRay установит ваше отопление, но не хотите платить за него заранее или платить высокие проценты по текущей кредитной карте? Покупайте у нас с ломбардным счетом, и вам не придется. Вы можете начать пользоваться отоплением от SunRay прямо сейчас с нашими щедрыми беспроцентными условиями на 6 или 12 месяцев.

Безопасность

Лучше, чтобы системы электрического подогрева пола и установил профессионал, а не рисковать безопасностью, устанавливая их самостоятельно. Некоторые типы систем подогрева пола разработаны специально для использования с определенными типами напольных материалов, поэтому вам необходимо дважды проверить, подходит ли система, которую вы собираетесь использовать, для вашего пола, прежде чем покупать ее — обязательно спросите нас в Sunray Отопление, если есть сомнения!

Панели радиаторов гидронной системы нагреваются только до умеренных температур и безопасны для прикосновения, поэтому они идеально подходят для домов с детьми. Гидравлические системы надежны и безопасны — единственное, что вам нужно, — это обеспечить регулярное техническое обслуживание, чтобы агрегат работал должным образом.

Варианты отопления вашего дома безграничны! Мы надеемся, что это руководство помогло вам выбрать подходящий вариант для вас и вашей семьи. Мы рекомендуем вам зайти в наш магазин и поговорить с нашим дружелюбным персоналом о любых возникших у вас вопросах или о том, как сделать следующие шаги по установке!

Теплые полы своими руками: советы по установке, которые необходимо прочитать

Если вы ремонтируете хотя бы одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно.Хотя традиционно это может включать в себя покраску и декорирование, нет причин, по которым вам не следует рассматривать возможность установки теплого пола (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о теплопроизводительности

Помещение, которое вы хотите отапливать, хорошо изолировано, как новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечивать ваш комплект DIY UFH.Не уверены, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите качественную систему или комплект

Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выбирайте низкопрофильную систему

Когда вы ремонтируете недвижимость и устанавливаете UFH поверх существующего пола, важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения в оборудовании и фурнитуре. Некоторые системы добавляют всего 15 мм общей высоты. Наша линейка LoPro ^® включает популярные решения для теплого пола с подогревом, которые доступны в виде простых в установке комплектов OneZone ^® .

Мы попросили эксперта по изготовлению самодельных изделий Джона из Warton Woodworks высказать свое мнение о UFH:

.

«Многие дома становятся все более открытыми, что означает ограниченное пространство на стенах для традиционных радиаторов. Полы с подогревом — это эффективный способ обогрева большой комнаты открытой планировки, освобождая место на стене для мебели.” — Джон Уортон из Warton Woodworks

4. Учитывать вес системы УВГ

Это может показаться странным для рассмотрения, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установку теплых полов своими руками, вы, вероятно, не захотите таскать тяжелые компоненты на поддонах в нужную часть дома. Если это вызывает беспокойство, выберите легкую систему, и ваша спина скажет вам спасибо.

5.Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить компоненты для пола из набора UFH — полезно при ограниченном бюджете! Но когда дело доходит до установки коллектора и прокладки трубопроводов обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и еще раз проверить, работает ли система должным образом.

«Полы с подогревом более эффективны по двум причинам.Во-первых, это дает вам ощущение, что вы теплее, чем вы есть на самом деле, поскольку вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно нагревает всю комнату, что помогает избавиться от холодных пятен. В целом, полы с подогревом помогают сэкономить деньги на счетах за отопление, поскольку сокращают время его включения ». — Джон Уортон из Warton Woodworks

LoPro

^® Lite — идеальная установка для теплого пола своими руками

Легкая, низкопрофильная, универсальная и абсолютно сухая, LoPro ^® Lite — это модернизированная система теплого пола, которая была разработана с учетом простоты установки. Последнее дополнение к отмеченной наградами линейке LoPro ^® от Nu-Heat, LoPro ^® Lite доступно как в виде системы для всего дома, так и в виде высококачественного набора для подогрева полов OneZone ^® DIY для влажных (теплая вода) полов для одноместные комнаты или зоны.

LoPro ^® Lite состоит из предварительно проложенных плит EPS (пенополистирола) с высокой плотностью, которые обладают отличной прочностью при точечной нагрузке и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед полом. палуба.Пластины диффузора устанавливаются на прямых участках панелей для улучшения распределения тепла от 10-миллиметровой трубки FastFlo, а затем поверх панелей и трубки UFH можно положить стандартный настил из ДСП перед укладкой напольных покрытий.

LoPro

^® Max и LoPro ^® 10 систем теплого пола

LoPro ^® Max — еще один низкопрофильный вариант, также доступный в виде спроектированной системы теплого пола для всего дома или в виде комплекта для теплого пола OneZone ^® DIY.Он обеспечивает более высокую тепловую мощность, что делает его идеальным для помещений, которые трудно отапливать, например, зимних садов или садовых комнат. LoPro ^® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ^® 10 — это наше отмеченное наградами оригинальное низкопрофильное модернизируемое решение для обогрева, доступное в виде спроектированной системы теплого пола для всего дома. LoPro ^® 10 плавает над существующим полом и является сверхтонким (всего 15 мм). Система в основном сухая, с небольшим количеством самовыравнивающегося состава, необходимого для покрытия предварительно проложенных трубок UFH.

Узнайте больше о LoPro ^® Системы теплого пола своими руками

А как насчет систем электрического теплого пола своими руками?

Помимо влажных полов с подогревом, в которых используется теплая вода и трубы, мы также предлагаем систему электрического теплого пола своими руками. ElectroMat ^® OneZone ^® от Nu-Heat — это простой в установке комплект, идеально подходящий для отделанных плиткой помещений, таких как ванные комнаты или кухни.

«При использовании традиционных методов обогрева плитка для пола может ощущать холод на ногах круглый год.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, обеспечивая желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается, нагревая вас с головы до ног. Плитка для пола будет оставаться теплой в течение некоторого времени, даже если отопление выключено ». — Джон Уортон из Warton Woodworks

Электрический пол с подогревом своими руками может быстро и просто установить любой, но он рентабелен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите отапливать большие помещения, мы рекомендуем системы теплого пола для влажных полов, например LoPro ^® .

Как Nu-Heat может помочь с теплыми полами своими руками?

Вне зависимости от ситуации или критериев проекта Nu-Heat может предоставить решение UFH, которое подойдет вам. Мы можем посоветовать, какие части установки вы можете выполнить, а какие потребуется помощь установщика. Независимо от того, хотите ли вы спроектированную систему для всего дома или комплект для подогрева пола своими руками, наша дружная команда предложит советы экспертов, чтобы убедиться, что вы получаете лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или [email protected], чтобы обсудить решения для теплого пола для вашего дома.

.
