Водяной теплый пол своими руками

Разберем монтаж теплого пола своими руками. Поэтапно рассмотрим моменты на которые стоит обратить внимание при монтаже теплого водяного пола в частном доме:

1. Выполнить рассчет оборудования водяного теплого пола

2. Купить оборудование для водяного теплого пола

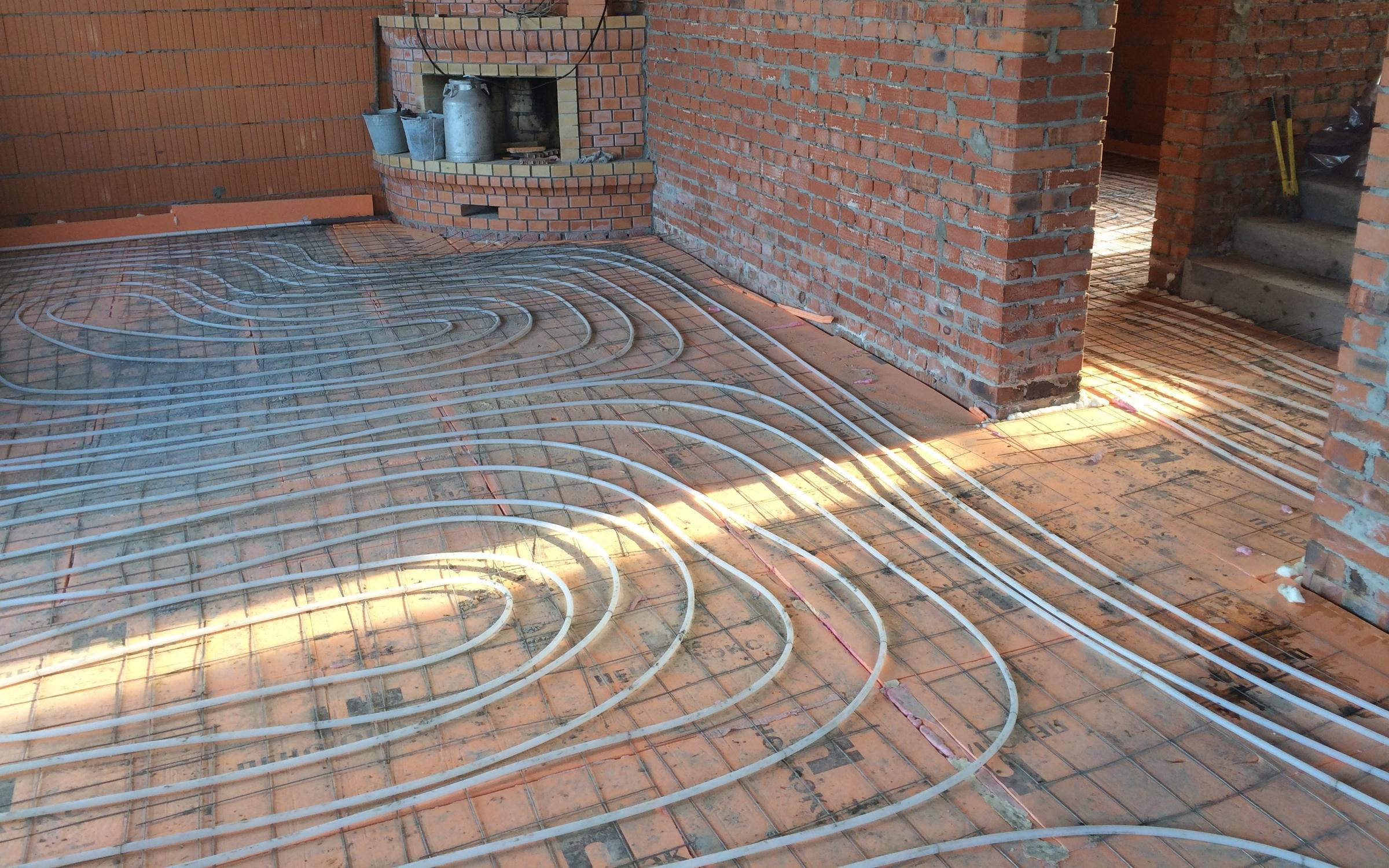

3. Монтаж трубы теплого пола и коллектора

4. Опрессовка труб водяного теплого пола

5. Стяжка водяного теплого пола

6. Подключить теплый пол к отоплению

Бесплатный рассчет водяного теплого пола

Заказать рассчет

On-line Калькулятор стоимости теплого пола

Рассчитать on-line

Консультируем по устройству теплого пола

Бесплатная консультация

Для того что бы получить полную спецификацию водяного теплого пола нам необходимо расчитать следующие элементы:

• Рассчитать колличество трубы теплого пола

• Рассчитать коллектор теплого пола

• Подложку водяного теплого пола

• Отстенную изоляцию

• Крепление телого пола

• Выбрать смесительный узел телпого пола

Выполнять самому рассчет не обязательно. Большое количество компаний готовы предоставить бесплатный рассчет оборудования и предоставить Вам полный список, ответить на все вопросы по подбору. Если Вам необходимо выполнить расчет теплого пола, Вы можете обратиться в нашу компанию

Заказать рассчет

Купить оборудование Водяного Теплого пола можно частями или сразу комплектом. Для начала может понадобиться основание для водяного телпого пола — это подложка и демпферная лента. Сама труба теплого пола и крепление для нее, если не предусмотренно выбором подложки. Рекомендуется стразу установить коллектор, но есть ситуации, когда установка коллектора сразу не предусмотрена. Например: теплый пол заливается на открытом воздухе, и есть риск, что коллектору «приделают ноги» и он исчезнет после заливки на объект к недоброжелателям, или просто на данном этапе стройки хочется направить бюджет в другое место. Для такого случая все концы труб необходимо заглушить. Лучше всего разматывая контура теплого пола не отрезать трубу, выпуская пели с запасом вдлины в месте будущей установки коллектора. Так будет проще заглушить и опрессовать перед заливкой трубы.

Намного выгоднее приобретать Водяной теплый пол комплектом. Поставщик дает дополнительные скидки за объем, если заказываете из другого города, то перевозка одним разом обойдется дешевле.

Расчитать стоимость водяного теплого пола on-line

При наличии и того и другого лучше начать с уставноки коллекторной группы. Если она идет совместно со смесительным узлом, то и его смонтировать тоже. Так как потом это будет сделать затруднительно. Установив коллектор на стену или в коллекторный шкаф, присоединяем к нему один конец трубы и начинаем разматывавать. Начиная с крайнего контура на коллекторе, разматывайте крайний контур трубы, что бы контура не перехлестывались.

Совет: если у вас нет разматываетеля труб, то трубу удобнее укладывать вдвоем. Один должен идти спереди и катить бухту по основанию, разматывая ее по направлению, повторяя все будущие завороты трубы. Второй идет следом и сразу крепит трубу. Такой метод не позволит трубе перекрутиться и перепутаться всей бухте

Разматываем весь контур и возвращаемся к коллектору, отрезаем трубу четко по размеру, необходимому для соединения с коллектором и соединяем с коллекторной группой. один контур должен размещаться друг под другом выходить из верхнего коллектора приходить в нижний или наоборот. Но не стоит использовать на одном коллекторе первый выход, а на другом второй. В будущем это будет мешать настройке и регулировке.

Перед заливкой водяного теплого пола стяжкой трубы необходимо поставить под давление. Лучше всего это делать водой или другим теплоносителем. Но если запуск теплого пола в ближайшее время не планируется, а вода зимой обязательно замерзнет — то опрессовку можно сделать воздушным копрессором.

Для опрессовки мы используем 2-3 рабочих давления. Рекомендуется не менее 5 атмосфер (для часных домов). После установки давления отслеживаем падение. В первые пару часов падение на 10-20% — это нормально. При возможности постоянно подкачиваем давление. По итогу давление должно практически стоять на месте. Если делаем опрессовку воздухом, то давление может упасть до «0» несколько раз, особенно если делаем в холодное время. Воздушное давление очень подвержено темературным колебаниям, поэтому изначально говорим, что лучше прессовать жидкостью, если есть возможность. Проверяем все соединение и трубопровод на герметичность, после проведения испытания (не более суток) убавляем давление до работчего 1,5-2 атмосферы (для частных домов) и заливаем стяжкой.

Давление в системе не обходимо, что бы вовремя заметить повреждение трубы при заливке, а также, что бы труба приняла рабочую форму. Полимерные трубы при внутреннем давлении немного раздуваются. И если мы зальем их в таком состоянии, то в будущем труба не будет создавать напряжения при работе.

Материал заливки стяжки можно использовать самый обычный, например цементно-песчаный раствор марки М150 или выше. Рекомендуется минимальная толщина стяки водяного теплого пола 6-7 сантиметров, то есть 4-5 сантиметра над самой трубой. Такой слой позволит полчить достаточную прочность и равномерно распределить тепло на поверхности. Чем больше слой раствора над трубой, тем равномернее будет температура на его поверхности. Но цементный раствор все-таки не идеальный проводник тепла, и почему увеличение толщины приводит к ухудшению свойств теплопередачи всего «пирога» водяного теплого пола. К тому же сильно повышает инерцию, то есть пол будет долго нагреваться и долго остывать.

Поэтому производителями рекомендуется «золотая середина» 4-5 сантиметров раствора над трубой.

Для увеличения прочности можно взять более прочную марку раствора, использовать бетон, добавить фиброволокно (микроармирование), добавить эластичные присадки для раствора и другие методы, используемые для классический стяжек.

Включать теплый пол не рекомендуется до полного затвердевание раствора, примерное время 28 дней, если заливка используется в холодное время, то можно пустить в трубы жидкость не более 20 градусов.

Подключего водяного теплого пола зависит от всей системы в целом. Если система комбинированная (совместно с радиаторами), необходимо использовать смесительный узел (узел подмеса). Его задача понизить температуру водяного теплого пола до рабочей. Радиаторы отопления и водяной теплый пол могут уживаться в одной системе отопления, с одним котлом и одним рабочим давлением, но у них разные рабочие температуры. Радиаторы относятся к высокотемпературному отоплению их рабочая температура 60-80 градусов, теплый пол относится к низкотемпературному отоплению, его работчая температура 30-45 градусов. Для этого используется смесительный узел, задача которого производить смес холодной обратки водяного теплого пола и горячей подачи радиаторного отопления, получая в автоматическом режиме рабочую температуру для водяного теплого пола. Изпользуя такой агрегат, теплый пол подключается в общую систему отопления как любой тепловой прибор, при двухтрубном отоплении.

Если водяной теплый пол это единственный источник отопления, то всё намного проще. коллекторный узел получается напряму к котлу, при этом котел должен поддерживать низкотемпературный режим работы, так называемый «режим теплого пола»

Стяжка для теплого пола своими руками: пропорции

Тёплые полы в настоящее время являются новым, но уже достаточно популярным способом обогрева жилого помещения.

При установке системы напольного обогрева следует особое внимание уделять точному соблюдению технологии монтажа.

Только в этом случае может быть гарантирована её длительная и безаварийная эксплуатация. Одним из основных этапов работ является стяжка под тёплый пол. Стяжка для тёплого пола одновременно играет роль прочного основания и обеспечивает защиту от внешних воздействий. Рассмотрим, как правильно произвести бетонирование под тёплый пол своими руками.

Функции напольной стяжки

Стяжка тёплого пола даёт возможность одновременно выровнять в случае необходимости черновые полы и создать защитное покрытие нагревательных элементов.

Кроме этого, бетон служит в качестве медиатора передачи тепла от нагревательной конструкции внутреннему объёму помещения.

Бетонирование напольных обогревательных систем следует производить в том случае, если в качестве нагревательного элемента применяется электрический кабель или металлические трубы.

При монтаже систем инфракрасного обогрева стяжка пола допускается лишь в качестве выравнивающего основания.

Выравнивание основания

Часто бывает так, что межэтажные перекрытия или черновые полы имеют некоторые уклоны в горизонтальной плоскости. Причины этого могут быть самые разные – от нерадивости строителей до просадки основания дома.

Бетонная стяжка для тёплого пола необходима в том случае, если основание имеет перепад более чем 1 см по вертикали на 1 метр длины. Особенно актуальна выравнивающая стяжка для тёплого водяного пола, так как перепад высот может отрицательным образом сказаться на циркуляции теплоносителя по трубам системы.

Для электрических тёплых полов ровное основание хоть и не столь критично, но всё же желательно. В противном случае при заливке верхнего слоя, располагающегося непосредственно под финишной отделкой, глубина залегания нагревательных элементов может оказаться различной, а это не лучшим образом скажется на равномерности прогрева помещения.

Защита обогревательных элементов

Бетонный слой, залитый поверх нагревательных элементов, выполняет для них защитную функцию. Особо уязвимыми местами в данном случае являются изоляционная оплётка электрических кабелей и пластиковые трубы, по которым циркулирует теплоноситель.

Под весом мебели, бытовой техники и людей, перемещающихся по комнате, изоляция проводов постепенно истирается, а сами кабеля могут быть перебиты нечаянным ударом сквозь мягкое напольное покрытие (линолеум, ковролин).

Ещё более подвержены внешнему воздействию полимерные трубы водяных систем обогрева.

Под внешним давлением труба может быть легко пережата, что создаст проблемы для циркуляции теплоносителя, и, следовательно, для прогрева комнаты. Бетон для тёплого пола в данном случае является своеобразной защитной бронёй.

Теплопередающая функция

Бетонная стяжка для тёплого пола также играет роль «медиатора», проводника тепла от нагревательных элементов всему объёму комнаты.

Электропроводка или трубы, вмонтированные в стяжку из бетона, работают на обогрев гораздо эффективнее, чем если бы они находились под дощатым или полимерным настилом.

Это связано с высоким коэффициентом теплопроводности бетона, намного превышающим показатели всех других материалов для напольных покрытий.

По этой причине не рекомендуется поверх бетонных полов настилать теплоизолирующие материалы: утеплённый линолеум, ковровые покрытия, подложку под ламинат и т.д. Это может свести к минимуму КПД напольных обогревательных систем. Лучший вариант финишного покрытия поверх бетонного слоя – это кафельная плитка, керамогранит, клинкер.

То есть такие материалы, коэффициент теплопередачи которых сравним с аналогичным коэффициентом для бетона.

Выбор материала для заливки

При выборе материала для заливки имеется два варианта:

1. Использовать уже готовую сухую смесь для стяжки тёплого пола, продающуюся в строительных магазинах.
2. Приготовить бетонную смесь для тёплого пола самостоятельно.

Оба данных варианта на сегодня являются одинаково популярными, и, как и всякие другие строительные технологии, имеют свои плюсы и свои минусы.

Готовые смеси

На современном рынке отделочных материалов представлена широкая гамма всевозможных готовых бетонных смесей, в том числе и специально предназначенных для заливки цементной стяжки.

Преимуществом такого варианта является уже готовый к «употреблению» состав, пропорции которого уже точно высчитаны.

Как правило, в состав раствора уже входят крупнофракционный песок, Портландцемент и различные добавки, улучшающие качество бетона. Для приготовления бетона нужно всего лишь добавить в сухую смесь воду в количестве, указанном в инструкции по применению.

При описании готовых сухих составов особенно хочется упомянуть такой высокотехнологичный материал, как наливные полы. Данные смеси содержат в своём составе большое количество специальных полимерных добавок-пластификаторов, придающих готовому раствору свойство повышенной текучести.

При заливке основания такая смесь самостоятельно выравнивается, распределяясь по всей площади полов. Обычно наливные полы применяют для создания идеально ровной поверхности и заливаются небольшим слоем в 0,5 – 1 см.

Среди минусов подобного варианта можно назвать более высокую стоимость бетона, приготовленного из готовых смесей по сравнению с самостоятельно приготовленным бетоном.

Самостоятельно приготовленный бетон

Особенно финансовая выгода будет заметна при больших объёмах заливки, а также, если у вас имеется возможность бесплатно достать наполнители для бетона – песок и щебень.

Последний фактор является решающим в выборе того или иного варианта: если жителям сельской местности или небольших городов довольно просто достать наполнители, то в крупных мегаполисах приобрести 300 – 400 кг песка или щебня будет весьма затруднительно.

Во-первых, доставка подобных материалов обычно осуществляется гораздо большими объёмами; во-вторых, могут возникнуть проблемы со складированием закупленного песка или щебня на придомовой территории.

Изготовление цементного раствора своими руками

При более толстом слое бетонирования придётся добавлять в состав раствора щебень. Он служит дополнительным связующим звеном, увеличивающим прочность бетона. Кроме этого, в качестве дополнительного компонента можно будет использовать дополнительные присадки-пластификаторы.

При большом слое заливки во избежание излишнего давления на несущие конструкции и перекрытия рекомендуется добавлять в раствор пористые наполнители – перлит или керамзит, уменьшающие его плотность.

Для лучшей связки компонентов между собой можно использовать микроармирующие фиброволокна, уменьшающие вероятность растрескивания стяжки при её высыхании.

Для получения наиболее качественного цементного раствора необходимо строго соблюдать рекомендованные строительными нормативами пропорции компонентов.

Примерное соотношение компонентов при изготовлении различных видов цементных растворов дано в представленной таблице.

Работы по устройству стяжки

Для качественного обустройства бетонной заливки рекомендуется производить все работы в чётком соответствии со строительными технологиями. Рассмотрим поэтапно, как производится стяжка для тёплого пола своими руками.

Подготовка основания

Первый этап работ состоит из подготовки несущего основания к заливке бетона. Подготовка состоит из следующих работ:

• шпаклёвка трещин;
• обустройство гидроизоляции;
• армирование.

Прежде всего, следует очистить основание от старого покрытия вплоть до плиты перекрытий. Затем нужно обследовать всю поверхность на предмет наличия трещин в бетонной заливке. Чаще всего они располагаются в местах стыка плит перекрытий, а также вдоль стен.

Для их заделки в зависимости от размера щели следует использовать либо шпаклёвку, либо штукатурные растворы.

Шпаклёвка

После заделки всех трещин необходимо будет произвести гидроизоляцию черновых полов. Обустройство гидроизоляции основания нужно, во-первых, чтобы защитить свой дом от возможного проникновения сырости из подвала или цокольного этажа.

Если же вы проживаете в многоквартирном доме, то водоотталкивающий слой предотвратит затопление соседей снизу при аварии водяных отопительных систем или водопровода.

Гидроизоляция

Гидроизоляция может производиться при помощи рулонных (рубероид и его аналоги), либо обмазочных материалов (битумная или полимерная мастика). В первом случае гидроизоляция настилается на пол и крепится на клеевые растворы, произведённые на основе из битума.

Для большей надёжности укладка влагозащитного материала производится в 2 – 3 слоя, при этом стыки нижних слоёв не должны совпадать со стыками верхних.

Водоотталкивающие мастики наносятся на бетонную поверхность подобно краске – при помощи кистей или малярных валиков.

Армирование

Армирование бетона необходимо для предотвращения его растрескивания и разрушения в ходе эксплуатации.

В данном случае в качестве армирующего материала можно использовать кладочную сетку, либо изготовить каркас самому из металлической проволоки или прутков стекловолоконной арматуры.

Разметка полов

Следующим шагом следует произвести горизонтальную разметку. Для этого нам понадобится обычный строительный, лазерный или водяной уровень.

С его помощью находим самую высокую точку нашего помещения, и от неё производим установку маячков – металлических или деревянных направляющих, отмечающих уровень горизонта.

Маячки должны располагаться параллельными рядами, начиная от дальней стены. Ширина между маячками не должна превышать 1 – 1,2 м: так можно будет добиться более точного выравнивания поверхности. Для установки маячков на необходимом уровне используют клинья или подложки из любых прочных материалов – кусков керамической плитки, небольшие камни и т.п.

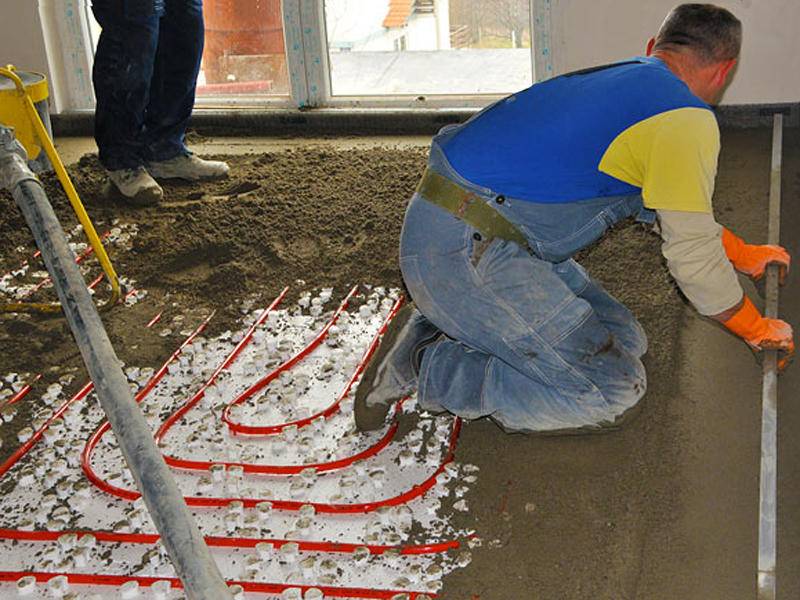

Заливка первого слоя стяжки

Стяжка тёплого пола производится на прочном основании – бетонном перекрытии или гравийной подушке земляного основания. Бетонная заливка на деревянных полах не рекомендуется из-за её большой массы, резко увеличивающей нагрузку на деревянные конструкции.

Заливку следует начинать с самой дальней от двери стены. Заполняем приготовленным цементным раствором первую полосу, идущую вдоль стены. Далее, при помощи правила выравниваем заливку по уровню маячков, добавляя или убирая бетон в нужных местах. Таким образом, производим заполнение раствором всех отсеков и оставляем стяжку высыхать.

Спустя некоторое время, когда стяжка слегка подсохнет, удаляем маячки. Через 2-3 дня слой бетона достаточно затвердеет, чтобы можно было начать укладку тёплых полов.

После установки нагревательных элементов и проверки их работы, производим заливку верхнего слоя стяжки. Заливка бетона на тёплый пол производится по той же технологии, что и бетонирования основания под них.

Поверх кабелей или труб укладывается армирующая сетка и производится установка горизонтальных маячков. Если в качестве материала для заливки используются самовыравнивающиеся наливные полы, можно будет обойтись и без установки маячков.

После полной заливки и выравнивания полов, бетон оставляют застывать. Время полного застывания бетонной стяжки до максимального набора крепости составляет порядка 4 недель. Но для более быстрого высыхания полов можно, начиная со 2-й недели, включать на малую мощность систему напольного обогрева, каждый день повышая температуру на несколько градусов.

После того, как стяжка полностью освободится от излишков влаги, можно будет приступать к монтажу на тёплый пол декоративного финишного покрытия.

Установка над полом/спальней/подвесной плитой | | Теплый пол своими руками

Излучающая труба, устанавливаемая поверх существующего пола, называется «подвесной плитой». Особенно при новом строительстве этот метод может иметь большой смысл, потому что тепловые характеристики готового пола соперничают с укладкой «плиты на уровне земли»… и лучше этого просто не бывает. В отличие от скрепления скобами в рамках метода балок перекрытия, подвесная плита включает песок, цемент или гипс для накопления и рассеивания тепловой энергии. Недостатком является дополнительный вес на полу, возможная потеря драгоценного пространства над головой и (особенно в ситуациях модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов. Тем не менее, если вы решите, что метод подвесной плиты лучше всего подходит для вашей ситуации, вот несколько способов установки:

Если вы умеете работать с бетоном, вы можете просто разложить свою излучающую трубу, соединить различные петли с удобно расположенным коллектором, залить его тонким слоем бетона или гипса, выполнить стяжку Выровняйте его и через несколько часов верните на готовый пол.

При установке PEX в подвесную плиту вам нужно будет прикрепить PEX к чему-либо, будь то степлером к пенопластовой изоляции «ПОД» плитой (если применимо) или «молнией» к арматуре «ВНУТРИ» плиты. . Мы рекомендуем как минимум 1,5 дюйма покрытия поверх PEX,… «ЕСЛИ» бетон «ЯВЛЯЕТСЯ» готовым полом, так как это (рекомендуемая толщина) помогает свести к минимуму трещины и уменьшить эффект «температурных полос». Если бетон НЕ является готовым полом, и вы устанавливаете дополнительный материал для пола поверх только что залитой (более тонкой) плиты, (например, дерева, плитки, ковра и т. д.), тогда (рекомендуемый) полуторадюймовый охват не подходит. необходимо (и не так критично), учитывая тот факт, что структурная целостность является частью исходной (существующей) плиты, и (на данный момент) вы просто создаете тепловую массу с более тонким слоем бетона (из которого) будет покрыт готовой плитой. пол. Общее эмпирическое правило заключается в том, что от 3/4″ до 1″ является идеальным покрытием для гипсовых покрытий.

При заливке подвесной плиты на существующий бетонный пол устанавливается слой жесткой изоляции, а труба может быть прикреплена к старой плите с помощью трубных хомутов путем силового забивания непосредственно в бетон с помощью набора домкратов. Или таким же образом к бетону можно прикрепить проволочную сетку, а к сетке можно прикрепить трубу.

Трудность этого метода заключается в том, чтобы получить чистый ровный пол. У большинства самодельщиков, вероятно, нет опыта или уровня комфорта для выполнения конкретной работы с использованием этого метода. Если вы исключение, это может быть самый простой подход для вас.

7/8″ PEX, 16″ по центру, используя шпалы, чтобы поднять пол на 1 1/2″. Шпалы можно использовать для ровной стяжки пола при заливке бетона, сухой смеси или гипса. Если вместо бетона используется песок, к шпалам можно прибить фанеру или паркет.

При использовании этого метода полы 2X4 укладываются ровно поперек существующего пола с шагом 16 дюймов по центру для создания «спальных отсеков». Также можно использовать 2X3, они столь же эффективны и обычно намного дешевле по стоимости. В зависимости от того, какой размер трубы используется, между каждым набором шпал устанавливается один или два ряда радиационных труб. Трубки крепятся к фанерному полу с помощью хомутов для электропроводки или медных хомутов. Каждое второе спальное место отодвигается от стены в обоих концах комнаты, чтобы дать трубе проход.

Пример шпалы с песком или бетоном

Хитрый подход к уникальному плану этажа

Еще одно умное приложение, созданное специально для него

Если отапливаемая площадь представляет собой небольшую зону, состоящую только из одного контура труб, то начальная (подающая) сторона лучистого контура подключается к изолированной медной линии подачи от источника тепла. Конечная (обратная) сторона излучающего контура соединяется с медной изолированной обратной линией. Простая зона с одной петлей, подобная этой, возможна только тогда, когда для заполнения зоны требуется менее 400 футов труб PEX диаметром 7/8 дюйма. Использование ½” PEX ограничивает ту же зону до 300 футов трубки.

Для большинства зон требуется несколько равномерных петель (или контуров) трубок. Причина проста. Если для определенного количества квадратных метров требуется более 400 футов труб, скажем, 1200 футов, и вы пытаетесь непрерывно пропускать воду через такое количество труб, вы в конечном итоге будете циркулировать прохладной водой по большей части вашего пола. Получится неотапливаемое помещение.

Правильный метод включает в себя создание собственного заголовка… одного для стороны предложения и одного для возврата. Это не сложнее, чем прокладка бытовых водопроводов, и обеспечивает равномерный, сбалансированный поток нагретой жидкости через теплый пол.

Таким образом, используя приведенный выше пример 1200-футовой трубы в этой вымышленной зоне, вы можете видеть, что длины петли могут быть либо (3) 400-футовыми контурами, либо (4) 300-футовыми контурами. Какой метод вы используете, зависит от вашей конкретной ситуации. В общем, как проще. В этом примере мы будем использовать (4) 300-футовые цепи.

Хорошо, вы установили все трубы между спальными отсеками. У вас есть четыре контура, поэтому у ваших контуров будет четыре начала и четыре конца. Ваш заголовок подачи просто соединит все начала вместе, а концы соединится с обратным заголовком. Если все ваши контуры имеют одинаковую длину (в пределах 10%), вода не найдет «пути наименьшего сопротивления», и жидкость будет течь равномерно по всем контурам. Балансировочные клапаны не требуются. И даже несмотря на то, что вы пропускаете нагретую жидкость через трубку общей длиной 1200 футов, ей никогда не приходится проходить более 300 футов, прежде чем она вернется к источнику тепла.

Следует отметить, что с подвесной плитой обращаются точно так же, как с плитой на уклоне, когда речь идет об использовании муфт. Другими словами, не использует их. Всегда прокладывайте трубы сплошной длины в местах, которые в конечном итоге будут практически недоступны.

Фактическое размещение подающего и возвратного коллекторов зависит от установщика. Часто оба коллектора располагаются под полом. Четырехдюймовая щель шириной около 1 дюйма может быть вырезана в черновом полу, чтобы позволить трубе сделать длинный удобный изгиб к полости балки внизу. Сами коллекторы, которые часто проходят перпендикулярно балкам, крепятся к нижней части балок с помощью трубчатых ремней. Трубка PEX, изгибаясь сверху, может входить в медную напорную трубу 3/4″ с помощью одного из стандартных латунных переходников. Позже четырехдюймовый разрез в фанере можно заполнить монтажной пеной, чтобы герметизировать трубку.

Используя таким образом длинный раздвинутый коллекторный коллектор, установщик может создать очень чистую и очень гибкую схему контура, особенно если используются шпалы. Гораздо менее желательной альтернативой был бы небольшой центрально расположенный коллектор, в котором каждый контур трубок выходит и возвращается из одного места в комнате. В больших зонах с множеством цепей это место в комнате может находиться на противоположном конце дома, что вынуждает установщика выяснять, как провести громоздкий кластер подающих и обратных линий обратно к коллектору. Так что в этом смысле подвесная плита со шпалами похожа на установку лаг пола, когда речь идет о работе подающего и обратного коллекторов. Другими словами, коллекторы лучше подводить к трубе, а не трубку к одному маленькому коллектору.

Другой способ – провести коллекторы по периметру помещения и соединить трубы с помощью латунных переходников.

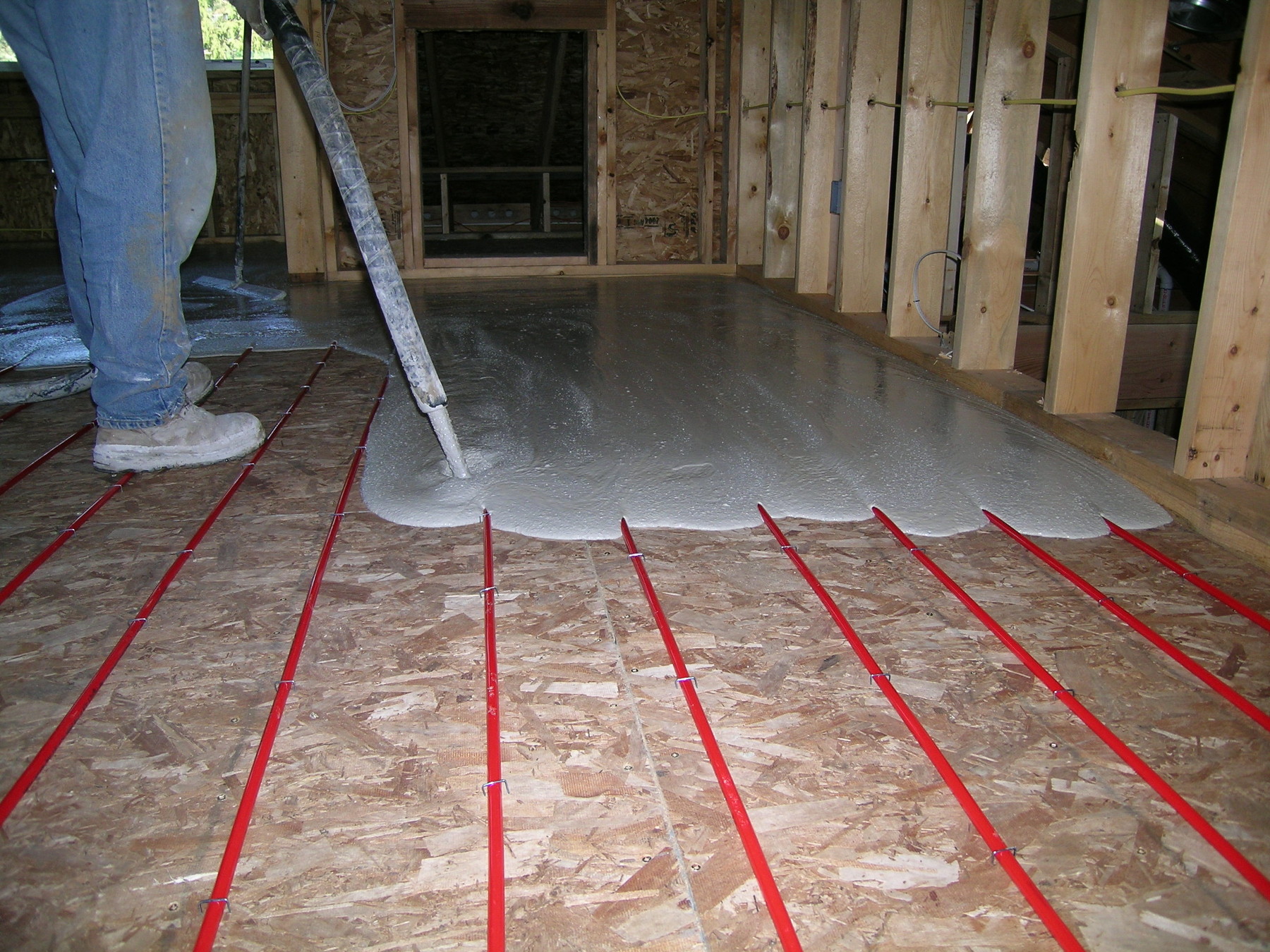

После того, как все соединения выполнены, тонкий слой термомассы распределяется по трубам между шпалами. Если окончательный пол должен быть из твердой древесины, эта тепловая масса может быть простым сухим песком. В бухты насыпают сухой песок до верха шпал и прибивают к шпалам доски. Если окончательный пол должен быть покрыт ковром или плиткой, масса между шпалами должна затвердеть. Можно использовать бетон, песок, гипсовый бетон или сухую смесь из (4) частей песка (1) частей портландцемента. Этот последний метод включает в себя бетономешалку и достаточное количество воды, чтобы придать смеси консистенцию «песчаного замка». Это не мокрая жижа. Портландцемент придаст песку слегка зеленоватый оттенок, и смесь затвердеет, как камень. После полного высыхания вы можете покрыть его ковром, плиткой, Pergo или чем-то еще. Альтернативный метод включает в себя рассыпание песка, а затем прибивание фанеры к шпалам. Затем на фанеру можно положить плитку, ковер и т. д.

Песок в качестве термальной массы

Сухой песок является отличной термальной массой. В этом случае в шпалы насыпается слой песка, затем к шпалам крепится OSB (ориентированно-стружечная плита) или фанера. Окончательный пол может быть покрыт ковром, плиткой, Pergo или любым материалом, требующим твердой поверхности.

Если существующий пол бетонный, шпалы приклеиваются к полу с помощью жидких гвоздей, а трубы можно прикрепить к полу скотчем. Если лента покажется слабоватой, то к краям шпал 2 на 4 можно прикрепить проволочную сетку, протянуть ее по дну шпал и прикрепить к сетке трубу. Также можно использовать комплект поршня и ремни для трубок.

В случае существующей неизолированной бетонной плиты под проволочной сеткой можно установить жесткий пенопласт, чтобы предотвратить потери тепла вниз. Существующая ранее теплоизолированная плита может быть использована для хранения тепла.

Еще один способ укладки нового теплого пола поверх существующего пола — использовать приложение для шпал. Это альтернатива предварительно вырезанным/формованным панелям типа «доска» за небольшую часть стоимости … нажмите на эту ссылку для более подробной информации!! По предыдущей ссылке показаны восемь фотографий, иллюстрирующих метод, разработанный одним из наших технических специалистов для создания элегантного и очень эффективного макета для одного из наших местных клиентов.

Последний вариант подвесной плиты применяется, когда вес песка или бетона превышает допустимую нагрузку на пол. В этом случае алюминиевые теплорассеивающие пластины используются вместо термальной массы из песка/бетона. Они удерживают трубы на полу и помогают равномерно распределять тепло по всей зоне. Но процент тепловых характеристик пола теряется из-за меньшего количества тепловой массы в системе. Если подвесная плита устанавливается поверх существующего фанерного черного пола, изолируйте полость балки под черным полом. Это направляет тепловую энергию в предполагаемое жилое пространство и предотвращает стекание тепла вниз.

Ниже представлены установки, иллюстрирующие альтернативы предварительно формованным панелям Board за небольшую часть стоимости

Яркий пример применения 3/4″ OSB/фанерной шпалы и теплового оребрения

Альтернатива дорогостоящей конструкции типа «доска»
