Столбчатый фундамент своими руками из кирпича: Столбчатый фундамент из кирпича своими руками: технология

Столбчатый фундамент из кирпича своими руками: технология

Содержание статьи

• 1 Область применения столбчатого фундамента из кирпича
• 2 Технология
  • 2.1 Изыскания и расчет
  • 2.2 Разметка и земляные работы
  • 2.3 Подушка
  • 2.4 Подошва
  • 2.5 Столбы
  • 2.6 Ростверк

При частном строительстве нередко используется столбчатый фундамент. При его возведении можно применять различные материалы, выполняя работу самостоятельно или же привлекая профессионалов. Но чаще всего люди, решившие сократить расходы на строительство, предпочитают строить столбчатый фундамент из кирпича. Что же нужно знать, чтобы выполнить эту работу самостоятельно?

Область применения столбчатого фундамента из кирпича

Достоинства кирпичного столбчатого фундамента довольно многочисленны:

• Малый срок возведения;
• Низкая стоимость строительного материала;
• Возможность выполнять работу самостоятельно, без привлечения специалистов;
• Отсутствие необходимости в использовании специализированной техники;
• Срок службы фундамента – 30-50 лет (в зависимости от типа грунта, его влажности, качества материала).

Так что можно с уверенностью сказать, что кирпич прекрасно подходит для возведения столбчатого фундамента для малоэтажных жилых домов, бань, гаражей и других построек, оказывающих сравнительно слабое давление на грунт. Впрочем, при правильно выполненном проектировании и строительстве, кирпичный фундамент способен передать на грунт нагрузку от деревянного двухэтажного дома, не говоря уж про каркасные дома и небольшие хозяйственные постройки.

Технология

Технология возведения кирпичного столбчатого фундамента довольно сложна. Достаточно допустить несколько незначительных отклонений, чтобы всего через несколько лет он начал разрушаться. Поэтому подходить к его строительству нужно очень и очень взвешенно.

Изыскания и расчет

Одним из важнейших факторов, которые следует учитывать при проведении подготовительных работ, является глубина заложения фундамента. Она, в свою очередь, зависит от типа почвы. Например, на сильно пучинистых почвах рекомендуется использовать заглубленный фундамент. Он опирается на пласт почвы, который не подвергается пучению, то есть, лежит ниже глубины промерзания. Последний параметр можно узнать из СП 131.13330.2012, зная регион строительства. Фундаментные столбы рекомендуется закладывать ниже этой отметки – на 30-50 сантиметров.

Незаглубленный фундамент обходится дешевле и строится быстрее. Но его использование оправдано лишь на почве, подвергающейся минимальному пучению в течение года.

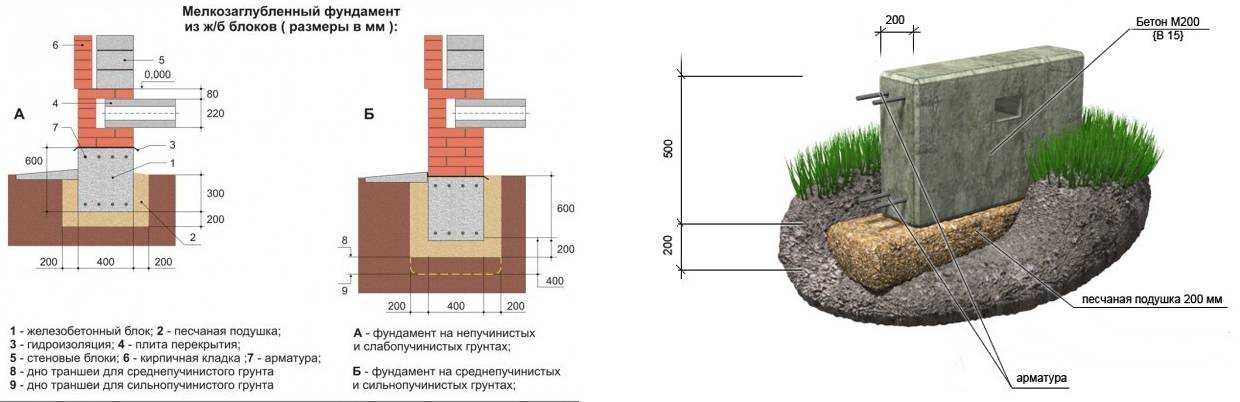

Малозаглубленный фундамент представляет собой нечто среднее между заглубленным и незаглубленным, поэтому выбирать его следует, только учитывая прочность фундамента, характеристики грунта и динамику пучинистых явлений.

Количество опор зависит от конкретного проекта – учитывается нагрузка на грунт и планировка здания.

Рекомендуем: Пример расчета столбчатого фундамента.

Разметка и земляные работы

Копаем лунки под столбчатый фундамент.

Приступать к разметке следует, лишь имея на руках готовый проект дома, для которого будет строиться столбчатый фундамент из кирпича. После этого можно вооружиться колышками, рулеткой и тонким, но прочным шнуром. В первую очередь отметьте на земле периметр вашего дома и воткните четыре колышка по краям. Натяните между ними шнур. Следующий этап – определение расположения несущих стен. Имея рулетку и проект, сделать это несложно. Также пометьте их колышками и натяните бечевку.

Сечение столбов и частоту их расположения определить значительно сложнее – нужно узнать несущую способность грунта и вес здания (вместе с кровлей, мебелью, снегом и прочими объектами). Лучше всего доверить расчет специалистам, чтобы впоследствии не пришлось серьезно пожалеть.

Все места, где будут располагаться столбы фундамента, следует помечать колышками.

Следующий этап – земляные работы. Их можно проводить как самостоятельно, при использовании обычной лопаты, так и с помощью специализированной техники. Однако, в любом случае необходимо следить, чтобы ямы находились точно под несущими стенами – отклонение должно быть минимальным. Размеры ямы должны превышать сечение столбов на 15-20 сантиметров.

Подушка

Насыпаем песчаную подушку (обязательно с уплотнением) и делаем бетонную подготовку (5-10см).

На дно ям насыпается подушка. Оптимальный материал — смесь щебня и песка, позволяющая не только равномерно передавать нагрузку от конструкции, но и быстро отводить избыток влаги. Слой должен иметь толщину не менее 20-30 сантиметров. После укладки слой нужно утрамбовать и разровнять. Поверх укладывается слой гидроизоляции – чаще всего кусок рубероида. Это позволяет защитить кирпич от воды, тем самым существенно увеличивая срок службы фундамента.

Укладываем гидроизоляцию в 2-3 слоя на бетонную подготовку.

Но стоит помнить – использовать подушку необходимо не всегда. Например, если в заглубленном фундаменте кирпич упирается на монолитную подошву, устраивать подушку под монолитом не нужно, т.к. бетон сам займет все неровности грунта. С точки зрения противопучинистых свойств песчаная подушка не играет здесь роли, т. к. ниже глубины промерзания пучения не наблюдается. Если вы все же укладываете песок, то его нужно уплотнить путем вибрации.

Подошва

Укладываем арматурный каркас подошвы.

Чтобы повысить прочность фундамента и увеличить его несущую способность, вместе с тем получая наиболее равномерное распределение нагрузки на грунт, специалисты рекомендуют сооружать бетонную основу или подошву.

Заливаем подошву бетоном.

Для этого на дно ямы укладывается сетка, сваренная или связанная из арматурных прутьев толщиной не менее 8 миллиметров. Сетка заливается бетоном. Оптимальный слой – 20-25 сантиметров. Максимальную прочность бетон набирает примерно через месяц, но кладку кирпича можно начинать уже через 2-3 суток. К этому времени бетон схватится и наберет достаточную прочность, чтобы выдержать подобные нагрузки.

Столбы

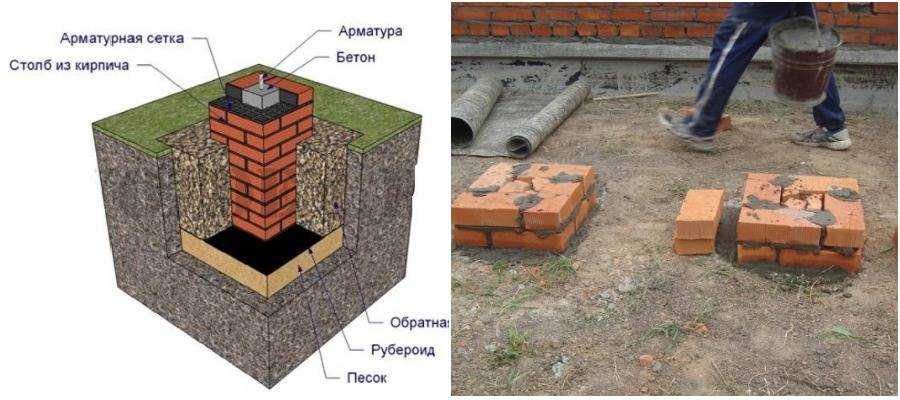

Выкладываем столбы из кирпича.

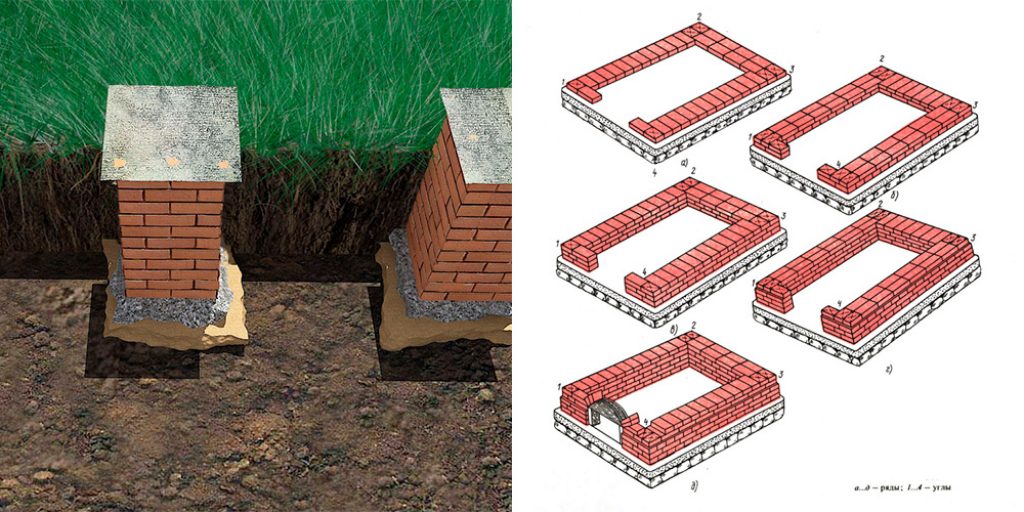

После завершения предыдущего этапа можно приступать к кладке кирпича. Чаще всего столб состоит из четырех кирпичей, уложенных в полкирпича. В результате получается столб, имеющий квадратное сечение и пустоту в центре. В некоторых случаях (при значительном снижении или увеличении нагрузки) может использоваться другое количество кирпичей. В качестве связующего материала используется раствор, основой которого является цемент высоких марок – М-400 или же М-500.

Прочность столбов может быть повышена. Для этого они усиливаются армирующей сеткой. Проволока должна быть не тоньше 4-6 миллиметров. Частота укладки сетки – между каждыми 3-4 рядами кирпичей. Для получения идеально ровного фундамента необходимо использовать уровень – каждый уложенный ряд кирпичей проверяется. Не желательно, чтобы отклонение превышало 2 градуса. Это может отразиться на надежности фундамента и, соответственно, безопасности эксплуатации дома.

Кирпичная кладка ведется, пока не будет достигнута подходящая высота фундамента – столбы должны возвышаться над краями ямы на 15-25 сантиметров.

Прочность конструкции может быть повышена путем заполнения пустоты в столбах бетоном. Предварительно пространство армируется несколькими стержнями арматуры толщиной в 8-12 миллиметров.

Заливаем пустоты в кирпичных столбах бетоном, предварительно усилив арматурой и заложив закладные шпильки, для последующего крепления ростверка.

Когда раствор схватится (следует подождать от 5 до 8 дней, в зависимости от температуры окружающего воздуха), пустота между столбами и стенками засыпается гравием, щебнем или шлаком. Благодаря этому не только улучшается отвод влаги от фундамента, но и снижается воздействие сезонных колебаний грунта.

Затем все столбы покрываются кусками рубероида для гидроизоляции. Ростверк будет укладываться поверх него. Вертикальные стенки кирпичных столбов нужно покрыть обмазочной или оклеечной гидроизоляцией.

Покрываем столбы и подошву гидроизоляцией.

Отдельно следует сказать о выборе кирпича. Ведь от его прочности и морозостойкости зависит долговечность фундамента.

Итак, для работы подходит только полнотелый обожженный глиняный кирпич красного цвета. Он обладает низкой влагопроницаемостью и высокой прочностью. Если обеспечить качественную гидроизоляцию, такой фундамент из кирпича будет служить вам многие десятки лет.

Используйте только полнотелый обожжённый глиняный кирпич.

Обратите особое внимание на морозостойкость. Например, кирпич с морозостойкостью F35 способен без вреда для себя выдержать 35 циклов «заморозки-оттаивания». Следовательно, фундамент будет сохранять прочность около 35 лет. Вообще же, чем выше этот показатель, тем лучше.

Следите, чтобы кирпич не имел ни внутренних, ни внешних повреждений. Внешние легко выявляются при визуальном осмотре. Внутренние можно обнаружить, слегка ударив по кирпичу металлическим предметом. Звук должен быть звонким, а не глухим.

Пустотелый и силикатный кирпич не должен использоваться при возведении фундамента. Они имеют меньшую прочность, морозостойкость и влагоустойчивость, в чем можно убедиться, изучив ГОСТ 530-2007 и ГОСТ 379-95. В результате фундамент разрушается значительно раньше, чем хотелось бы владельцу.

Ростверк

Делаем обратную засыпку и устраиваем ростверк.

Последним этапом работ является монтаж ростверка. Эта конструкция соединяет отдельно стоящие столбы в единое целое. И именно на него опираются стены дома.

Сам ростверк собирается из готовых железобетонных изделий. Они достаточно долговечны и прочны, чтобы прекрасно справиться с возложенной на них задачей. Щели между изделиями заполняются бетоном.

Но стоимость таких изделий кажется некоторым людям высокой. В этом случае ростверк может быть залит на месте – достаточно располагать подходящей съемной опалубкой, бетоном и арматурой. Опалубка устанавливается на кирпичи, после чего в неё укладывается арматура и заливается бетон.

Но чаще всего на таком фундаменте возводят деревянный ростверк, т.к. кирпичный фундамент больше подходит для лёгких домов. Деревянный ростверк можно закрепить к столбам, предварительно заложив закладные (шпильки) и залив бетоном центральную пустую часть.

Нужно следить, чтобы ростверк находился на высоте не менее 10-15 сантиметров от почвы. В этом случае он будет защищен от возможного морозного вспучивания почвы под домом.

Расчет нагрузки на ростверк также следует доверить специалистам. Они учтут нагрузку и смогут определить оптимальную мощность конструкции, позволяющую не тратить лишних денег на строительство и при этом гарантировать достаточную прочность.

Как видите – в строительстве столбчатого фундамента из кирпича нет ничего сложного. Все работы могут вестись без использования специализированной техники и оборудования. Строителю даже не обязательно иметь значительный опыт в области строительства – достаточно тщательно изучить теорию и быть максимально аккуратным и внимательным в ходе работ.

Столбчатый фундамент из кирпича своими руками

Столбчатый фундамент обычно устраивают под здания облегченной конструкции без подвалов, под легкие каркасные конструкции (навесы, цеха), здания не более двух этажей, террасы, бани, беседки, хозяйственные постройки и т.п.

Столбчатый фундамент обычно устраивают под здания облегченной конструкции без подвалов, под легкие каркасные конструкции (навесы, цеха), здания не более двух этажей, террасы, бани, беседки, хозяйственные постройки и т. п.

Преимуществами столбчатых фундаментов являются:

• простота возведения;
• экономичность;
• не требуются специальные знания и высокая квалификация исполнителей;
• универсальность применения.

Для строительства столбчатых фундаментов используются различные материалы: естественный камень, дерево, кирпич, железобетон. Из них кирпич по своим характеристикам является наиболее прочным, доступным и достаточно долговечным.

Своими руками такое основание может выполнить любой застройщик, ознакомившись с простыми правилами.

Какой выбрать кирпич

Необходимыми для фундамента характеристиками обладает красный полнотелый керамический кирпич. Для него характерны:

• небольшая влагопроницаемость;
• высокая прочность;
• морозостойкость.

При выборе кирпича следует обратить внимание на его главное достоинство — морозостойкость. Она выражается в числе циклов замерзания и оттаивания. Чем больше показатель морозостойкости, тем больше лет он продержится без разрушения.

Глубина заложения

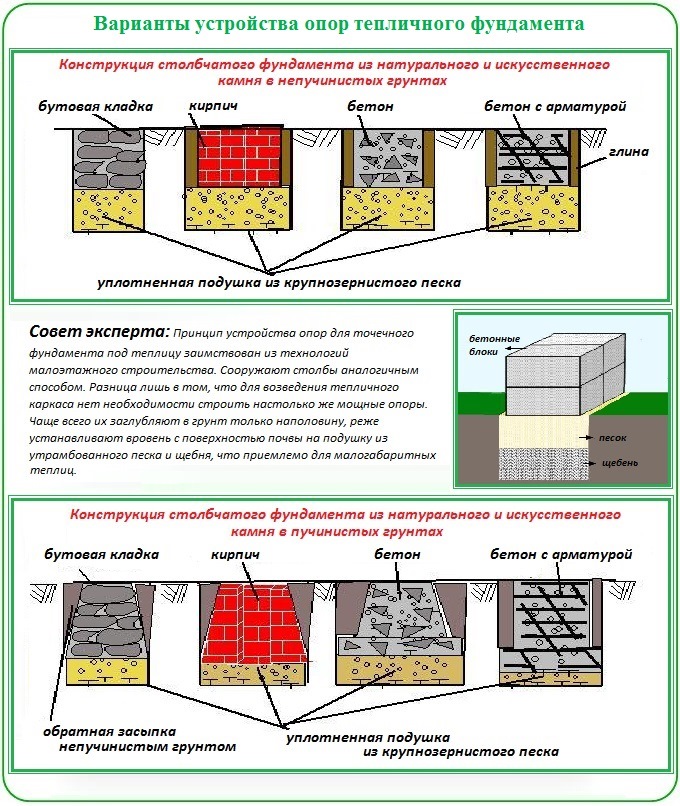

Столбчатые кирпичные фундаменты бывают мелкозаглубленные (глубина заложения от 40 до 70 сантиметров) и заглубленные (глубина заложения ниже уровня промерзания грунтов на  30-50 сантиметров). Этот уровень определяется нормативной строительной документацией и меняется в зависимости от региона расположения строительства.

Ниже уровня промерзания закладывают фундамент на пучинистых грунтах если присутствует колебание уровня грунтовых вод.

Расчет

При расчете размеров столбиков необходимо учитывать характеристики грунта и нагрузки от здания на фундамент. Такой расчет можно сделать самостоятельно, проконсультировавшись со специалистами. Размеры сечения фундамента не должны быть меньше чем 0,5 х 0,5 м.

Расчет производится следующим образом. В начале необходимо собрать все нагрузки от будущего здания: вес снегового покрова (из таблиц снегового зонирования), крыши, стен, перекрытий и других конструкций, а также самого фундамента. Далее узнать какое давление на единицу площади создает здание на подошву основания и сравнить это давление с показателями сопротивления грунта (можно взять в нормативной литературе).

Таким образом узнают, выдержит ли грунт создавшуюся нагрузку, и какой площади понадобится фундамент.

Особенности фундамента

Если при строительстве кирпичного столбчатого фундамента сделана гидроизоляция, правильно определена глубина заложения и размеры фундамента, а так же подобраны качественные материалы, то срок его эксплуатации составит сто лет.

Перед началом строительства продолжительность всех работ следует рассчитать так, чтобы до зимы фундамент получил нагрузку основных конструкций. Иначе, может случиться, что перезимовав без нагрузки, к весне он будет иметь уже другие высотные относительные отметки, в отличие от заложенных отметок во время строительства.

Процесс строительства столбчатого фундамента

Прежде всего необходимо выполнить планировку участка: снять дерн, подсыпать ямы и срезать возвышенности. Если площадка на глинистых грунтах – сделать подсыпку из песка и щебня.

Далее выполнить разметку участка. Руководствуясь чертежами, на местность выносятся оси, используя шнур и колышки. Правильность нанесения проверяется замером диагоналей  либо углов (диагонали должны быть равны между собой, а углы равны 90 градусов).

После этого нужно выполнить земляные работы и выкопать ямы под столбы. Они должны быть отцентрированы точно по осям.

На дно ямы засыпают подстилку из песка, уплотняют ее, а затем сверху укладывают бетонную подушку. Кладка столбиков выполняется после того, как бетон затвердеет. Обычно шаг столбов два метра, если конструкция, опирающаяся на фундамент, будет тяжеловесная, то шаг может быть меньше.

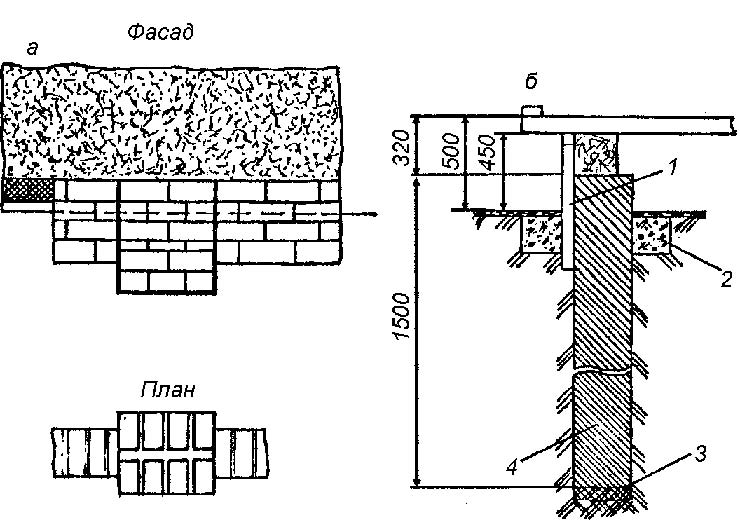

Фундаментные столбы (чаще всего выполняют в 2-2,5 кирпича), располагают в углах стен с внешней стороны, на примыкании и пересечении внутренних стен. Остальные столбики можно выполнить в полтора кирпича с шагом 1,5-2 метра. Верхние поверхности столбов должны быть строго горизонтальны, что проверяется с помощью водяного уровня.

Прочность кладки увеличивают с помощью армирующих сеток, которые прокладывают на каждый третий ряд.

Затем откладывают нулевую отметку на одном из столбов (в соответствии с чертежом вымеряется рулеткой и отмечается маркером) и при помощи гидроуровня ее переносят на остальные столбы фундамента. Столбы выравнивают по высоте. Для этого на них кладут доску и уровнем проверяют правильность расположения.

Далее выполняют гидроизоляцию фундамента горячим битумом или двумя — тремя слоями рубероида.

Между столбиками фундамента предусматривают забирку (не несущий нагрузку цоколь). Это мероприятие поможет препятствовать попаданию холодного воздуха под пол и сэкономит энергоресурсы. Забирку можно сделать из кирпича и утеплить шлаком с внутренней стороны.

Столбчатый фундамент из кирпича выполнить несложно, важно лишь учесть все нюансы и особенности, чтобы избежать ошибок.
