Столбчатый фундамент своими руками из блоков: 🔨 где применяется, какие блоки, расчёт. Возведение своими руками.
Как сделать столбчатый фундамент из блоков
Папа мастер! > Строительство > Как сделать столбчатый фундамент из блоков
Конструкционно и схематически каждый фундамент всегда зависит не только от состояния грунта, где будут начаты строительные работы, но и от того, какое здание на нём будет установлено. Для нетяжёлых и хозяйственных построек самыми оптимальными и выгодными считаются столбчатые фундаменты. Они могут быть построены из самых разных материалов и по совершенно непохожим технологиям, но общим в них является то, что такой фундамент представляет собой устанавливаемые в земле столбы, заглублённые до приемлемого уровня. Эти столбы могут быть сложены из специальных блоков, которые отлиты из бетона и армированного металлическими прутами, или изготовлены из стальных труб и предназначены для изготовления основ зданий.
Основание для нетяжёлых построек
При возведении домов, гаражей, бань или хозяйственных построек, которые строятся с использованием деревянных каркасов, можно выбрать столбчатый фундамент из блоков, как наиболее подходящую для этого конструкцию.
- дом на столбчатом фундаменте из блоков
- опорно-столбчатый фундамент из бетонных блоков
Строим из блоков столбчатый фундамент
Всегда строительство начинается с подготовки площадки. Её нужно разравнять, убрать весь мусор, и разметить согласно плану. Подготовить площадку нужно таким образом, чтобы в итоге получилась ровное горизонтальное основание. Как правило, этого добиваются снятием верхнего слоя почвы, толщиной около 25-30 см. Это зависит от уклона участка и самого грунта. После того, как место под будущий дом приготовлено, можно переходить к его разметке. Для этого:
- в углах дома устанавливаются колья;
- измерением диагоналей проверяется точность установки углов;
- устанавливаются колья в местах прохождения и пересечения стен;
- колья соединяются по линии прохождения стен специальной бечёвкой.
- как сделать столбчатый фундамент из блоков

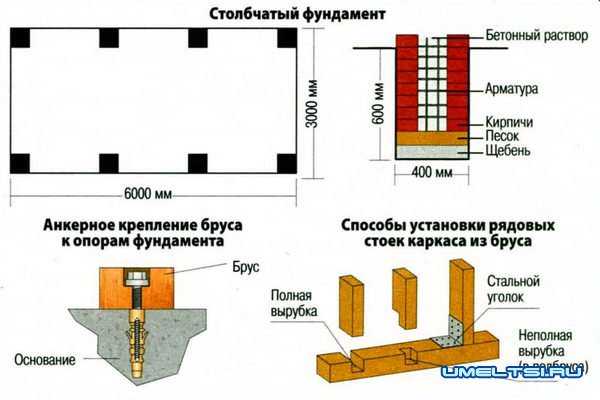

- схема установки опоры столбчатого фундамента из бетонных блоков
Если вы всё сделали правильно, у вас на участке должна получиться точная копия чертежа изображённого на плане. Если рисунки не совпадают, то нужно проверить точность разметки, поскольку от этого зависит дальнейший ход строительства.
Затем переходим к выкапыванию скважин для столбов. Для этого можно использовать ручной бур. Углубившись до нужной отметки, яму расширяют лопатой до подходящих размеров. Если вы будете использовать бетонные блоки 20х20х40, то размер скважины должен быть примерно 50х50, а её глубина напрямую зависит от того, в каких широтах строится дом. Глубину, на которую промерзает грунт можно узнать из справочников и если, к примеру, в вашем регионе она составляет 50см, то скважина не должна быть меньше 90 см. Ямы для столбов нужно выкапывать на всех углах и пересечениях стен, а затем копают скважины под будущими стенами на расстоянии не далее, чем 2м.
Когда все углубления готовы пора переходить непосредственно к возведению столбов. На дно каждой из скважин насыпается подушка из щебня. Это нужно для отвода влаги, что особенно важно во время сезонных перепадов температур. После того, как подготовительный этап окончен, делаем подушку из раствора, на которую ставятся первые два блока. Следующие два кладём сверху, причём перпендикулярно. Нужно помнить, чем меньше прокладка между камнями, тем надёжней будет основание постройки. Столбы поднимаются так, чтобы над землёй они возвышались не меньше, чем на 30см. При этом важно контролировать, что бы все они обязательно были только в строго горизонтальной плоскости.
Когда все столбы будут выложены, их следует защитить гидроизоляцией. Это обезопасит фундамент от проникновения влаги, которая может со временем не только вымыть раствор из кладки, но и разрушить под действием низких температур сами блоки.
Похожие записи
Виды конструкций различных полов на железобетонных плитах, их составные слои. Оптимальные варианты
Железобетонное основание полов обладает замечательной прочностью, не…
Дом из поризованных керамических блоков теплее кирпичного!
Наряду с современными строительными материалами, практикуется изготовление…
Технология кладки стен из газобетонных блоков
По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их…
Монолитное перекрытие в доме из газобетона: зачем, когда и как строить
Полностью состоящие из газобетонных блоков многоэтажные дома практически не…
Интересное на сайте
Технология кладки стен из газобетонных блоков
По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »
Преображение за неделю или можно ли использовать гипсокартон в ванной
Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее… »
Преимущества домов из СИП-панелей
Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее.
.. »
Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками
Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »
Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков
В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »
Cтолбчатый фундамент из блоков: как сделать своими руками
Что такое столбчатый фундамент из блоков – легкое в возведении и по весу, доступное решение. Особенно часто его рекомендуют для возведения небольших одноэтажных строений на участках.
Содержание
Какие блоки можно использовать
Фундамент столбчатый стараются сделать из легких блоков. Если же приняться за возведение фундамента из массивных и тяжелых блоков, то о том, чтобы сделать это вручную, и речи быть не может. Понадобится подгон специальной техники, осуществляющей перемещение тяжелых блоков, что повысит затраты на строительство.
Да и не каждый участок попросту может предоставить условия для разворота подобной техники. Так что чаще всего, когда говорят о столбчатом фундаменте, имеют в виду столбчатый фундамент из блоков 20х20х40. Вес таких блоков обычно не превышает 30 кг. Размеры блоков описывает ГОСТ 13579–78.
Итак, наиболее распространенные в строительстве фундаментов типы блоков:
- пенобетон
- газосиликат
- шлакоблок
- керамзитобетон
- арболит
- пористые керамические
Важно! О блоках ФБС речи в данном случае не идет – это массивные образцы, предназначенные для возведения ленточного фундамента при помощи специальной техники.
При этом у каждого типа блоков есть свои минусы и свои достоинства. Так, для сарая из блоков можно выбрать пеноблок как легкий и современный материал, который не предусматривает значительной нагрузки. Из газоблоков и из шлакоблоков также можно сложить строение, которое не станет излишне нагружать фундамент.
Их главный минус – плавающие, неточные размеры у различных производителей. Керамические могут быть излишне дорогим решением для возведения хозпостроек, а арболитовые сильно впитывают воду. Из пескоблока, или пескоцементных блоков, обычно выкладывают стены строений.
Для газобетонных блоков впитывание воды является слабым местом, что заставляет усиливать гидроизоляцию.
Устройство столбчатого фундамента из блоков
Если кратко, столбчатый фундамент бывает заглубленным, мелкозаглубленным и незаглубленным. Сложить незаглубленный столбчатый фундамент своими руками из блоков – в меру простая задача, за реализацию которой можно браться, имея небольшой опыт в строительстве и желание четко следовать требованиям.
Но прежде чем задаваться вопросом, как сделать фундамент для сарая или для каркасного дома, стоит выяснить тип грунта на участке, обратившись к соответствующим специалистам. Если не следовать этим рекомендациям, то уже к 2 годам возможно получить растрескивание фундамента или стен со всеми вытекающими последствиями.
Проще всего возводить столбчатый фундамент на скальных грунтах и конгломератах. Они практически не смещаются, не пучинятся при морозе и не создают гидроизоляционных проблем. Глинистые почвы и суглинки лучше оставить для ленточных образцов фундаментов.
Песчаник и осадочные породы также годятся для сооружения столбчатых фундаментов после соответствующих исследований.
Важно! Еще два параметра, которые влияют на заглубленность фундамента – это глубина промерзания почвы и уровень залегания грунтовых вод. Чем ближе грунтовые воды к поверхности, тем глубже доведется прокладывать фундамент, к тому же заботясь о гидроизоляции.
При значительной глубине промерзания почвы также углубляют и фундамент. Если в почве обнаруживаются так называемые водные «линзы» — места, где скапливаются грунтовые воды, то о сооружении именно столбчатого типа фундамента можно забыть. Вместо этого придется обратиться к свайным образцам.
Опорно столбчатый фундамент с применением бетонных блоков еще до сооружения стен выглядит как равномерно расставленные блоки по площади будущего строения. Железобетонные блоки, или ФБС, обычно используются для сооружения ленточного сборного фундамента, тогда как для столбчатого фундамента выбирают более легкие блоки перечисленных выше типов.
Для каркасных сооружений на ситуационных почвах вполне подходит устройство столбчатых фундаментов в виду отсутствия подвала. Пошаговая инструкция позволит все сделать в точности.
Изыскания и расчет
Для расчета столбчатого фундамента из блоков используются соответствующие калькуляторы и схемы. В них учитывается глубина промерзания почвы и ее способность выдерживать нагрузку, а также вес сооружения и материал стен.
Для расчетов нагрузочной способности фундамента необходимо также выбрать материал блоков и площадь, а также этажность планируемого здания. Как уже отмечалось выше, не стоит экономить на гидро- и геоизысканиях, иначе это может привести к разрушению всей постройки. Как только все расчеты произведены, приступают к разметке и сооружению фундамента.
Разметка и земляные работы
Разметку производят при помощи колышков, уровня и веревок, отмечая как периметр будущего фундамента, так и расположение блоков. Вот как выглядит незаглубленный фундамент по схеме: песчаная подушка толщиной не менее 15 см для каждого из блоков, затем собственно блоки с вертикальной гидроизоляцией, а на вершине всей конструкции находится деревянный ростверк.
Для фундамента мелкозаглубленного типа уже понадобится рытье поглубже. Ведь доведется использовать песчаную подушку толщиной около 50 см. Ширина песчаной подушки также должна превосходить по ширине блочную конструкцию, обычно это около 90 см. Также при укладке блоков обеспечивается оклеечная и цементная гидроизоляция, сооружается бетонная отмостка.
Из всех типов фундаментов заглубленный потребует больше всего земельных работ, так как углублен наиболее всего. Также потребуется сооружение песчаной подушки около 15 см глубиной, значительно превосходящую ширину блоков по ширине. Далее в траншею устанавливают блоки, которые засыпаются грунтом, осуществляется гидроизоляция.
Сделанные земляные работы для столбчатого фундаменте несравнимы с земляными работами для ленточного фундамента. Их вполне по силам произвести своими силами при помощи штыковой лопаты. Предварительно участок очищают от мусора, камней, ветвей и дерна.
Подушка
Подушка из песка обеспечивает строению устойчивость, поэтому всегда должна превосходить ширину блочной кладки по этому же параметру. Что для незаглубленного, что для заглубленного фундамента – она примерно одинакова по высоте, и только мелкозаглубленный фундамент потребует слоя песка большей высоты.
После засыпания песка его трамбуют при помощи специального инструмента, а также поливают водой из шланга, чтобы подушка давала усадку. До насыпи из песка допустимо создание щебневой подушки, которую необходимо утрамбовывать при помощи инструмента.
Подошва
Установка мелкоразмерных блоков осуществляется по схеме. Между ними не должно быть расстояние более полутора метров. Обычно для каждого из блоков по разметке вырывают собственную яму, но иногда по периметру будущего строения устраивают общую траншею.
Блоки устанавливаются на песчаную подушку, допустимо использование щебенчатой подушки до песчаной подушки. Чем выше глубина промерзания почвы, тем более заглубленным должен быть фундамент.
Столбы
Столбы создаются из двух или четырех блоков. В любом случае, при укладке следующего слоя блоков необходимо развернуть их ориентацию на 90 градусов, чтобы не совпал шов между ними. Монтаж производится на раствор из цемента М400, песка, щебня в соотношении 1: 2: 5. Раствору необходимо дать время для застывания.
Важно! В том случае, когда идет речь о строительстве небольших домов и построек, есть смысл в том, чтобы устанавливать блоки не на готовую бетонную смесь, а на вымешанную самостоятельно. Все дело в том, что расход такой смеси будет небольшим.
Мелкозаглубленный фундамент может потребовать небольшое количество блоков, для заглубленного образца понадобится уже большее количество слоев из блоков, все зависит от их размеров. В среднем это может быть 5 слоев из блоков небольшого размера, полтора слоя обычно находятся над уровнем грунта.
Ростверк
Ростверк – это особые ребра жесткости для постройки. Его сооружают после укладки фундамента. Ростверк должен в любом случае соединять два соседних столба из блоков, если они находятся под углом 180 или 90 градусов в отношении друг друга.
Таким образом, получают клетчатую структуру из досок. Сооружение ростверка поможет распределить вес всего строения равномерно по фундаменту. Если этого не сделать, порча конструкции практически неизбежна. При этом ростверк не допускает сооружения подвального этажа и в целом многоэтажного строительства, требует дополнительных утепляющих материалов.
Гидроизоляция
Некоторые виды блоков, например, газоблоки, не могут похвастаться высокой устойчивостью к влажности. Но даже в случае работы с прочими типами блоков не стоит пренебрегать правилами гидроизоляции. Гидроизоляция для столбчатого фундамента может быть разных типов и располагаться в разных местах конструкции. Чаще всего используют смешанный, или комбинированный тип, защищающий от влаги конструкцию целиком.
Необходимо защитить от влаги внешнюю сторону фундамента, а также особое внимание уделить блокам, которые располагаются ниже уровня грунта. Но и блоки, которые находятся выше уровня грунта, также нуждаются в гидроизоляции, обычно ее проводят вплоть до высоты в 30-50 см.
Особую опасность представляют циклы оттаивания и замерзания для бетона, а значит и фундаментных блоков, постепенно понижая его прочность и приводя к образованию трещин. Таким образом, о гидроизоляции необходимо заботиться не только в случае близкого залегания грунтовых вод и высокой влажности при повышенном количестве осадков, но и в местностях с оттепелями в холодный период года.
Интересно! Еще один необходимый тип гидроизоляции называется отсечным. Его сооружают между стеной и фундаментом, чтобы исключить попадание влаги от фундамента к стенам капиллярным путем. Для этого верхнюю часть столбов из блоков обмазывают битумом, а также накрывают кусками рубероида.
Сооружение незаглубленного столбчатого фундамента – одно из наиболее экономичных и простых решений. Другие типы столбчатого фундамента также применяются. Блочный фундамент – это одно из лучших решений для небольших строений на устойчивых почвах.
Направляющая для подпорных стен своими руками
Бетонные блоки для подпорных стен просты в установке и идеально подходят для строительства подпорных стен для почвы, рекультивации склонов, уменьшения эрозии и даже создания декоративных садовых стен, ящиков для растений и грядок для овощей. Бетонная кладка прочна, износостойка и не склонна к гниению, а это значит, что у вас будет долговечная стена.
Ассортимент подпорных стен Adbri настолько прост в установке, что вы можете преобразить свой задний двор всего за выходные! Прежде чем начать, убедитесь, что вы провели исследование, чтобы убедиться, что работу нужно выполнить только один раз. Чтобы помочь вам, мы составили руководство по подпорным стенам, которое вам нужно знать.
ПЕРЕД НАЧАЛОМСамая важная часть проекта — планирование. Как говорится, если вы не планируете, вы планируете потерпеть неудачу, поэтому не пропускайте этот шаг.
- Набросайте план того, что вы хотите построить
- Сделайте точные замеры площади и отметьте их на своем плане, это облегчит расчет того, сколько блоков вам нужно заказать. Также рекомендуется заказывать на 5% больше, чем вам нужно, на случай поломки
- Выберите свои блоки. Имейте в виду, что разные блоки лучше подходят для разных проектов.
- Выберите цвет и текстуру, которые будут дополнять окружение вашего проекта
Если высота вашего проекта превышает 1 метр, дважды уточните у совета, так как вам может потребоваться одобрение.
Необходимое оборудование
ИНСТРУМЕНТЫ | ||
|
|
|
|
|
|
|
|
|
|
|
|
МАТЕРИАЛЫ | |
|
|
|
|
|
|
ВСЕ В ПРОЦЕССЕ ПОДГОТОВКИ
Фундамент – самая важная часть стены. Плохая подготовка может привести к нестабильности стены, поэтому перед началом любого проекта по блокированию убедитесь, что основание подготовлено правильно. Потратьте дополнительное время, чтобы правильно подготовиться, если вы начнете уровень, вы закончите уровень.
Прежде чем приступать к раскопкам, решите, какой фундамент лучше всего подходит для вашего проекта. Что касается фундамента/основания, есть 3 варианта: бетонный фундамент, основание из уплотненного щебня или основание из блоков Torpedo™.
Уплотненное дорожное основание
Уплотненное дорожное основание чаще всего используется для стандартных гравитационных подпорных стен.
- Расправьте 20-мм дорожное основание в траншею. Имейте в виду, что глубина дорожного основания будет зависеть от высоты вашей стены. Глубина может достигать 450 мм.
- Уплотните дорожное основание с помощью катка, сделав его максимально ровным
Фундамент с бетонной выравнивающей подушкой
Бетонный фундамент обычно используется при плохих грунтовых условиях или при превышении максимальной высоты неармированных стен в инженерном проекте.
- При изготовлении бетонной подушки лучше всего заливать бетон за один раз. Если подкладку заливать поэтапно, оставляя ее частично или полностью сохнуть между заливками, бетон может треснуть в месте соединения. Трещина в основании может привести к проблемам со стабильностью в будущем.
- Глубина вашей бетонной подушки зависит от высоты вашей стены и может достигать 450 мм, для армирования требуется стальная траншейная сетка.
Базовый блок Torpedo Фундамент
Базовый блок Torpedo™ лучше всего подходит для проектов «сделай сам», поскольку это самый быстрый и простой способ создания ровного фундамента.
- Нанесите слой песка Durablend Concrete толщиной не более 25 мм и выровняйте его
- Поместите первый базовый блок Torpedo™ вниз. Используя резиновый молоток и спиртовой уровень, вставьте базовый блок в нужное положение и убедитесь, что он выровнен. Продолжайте, пока не будет заложен фундамент
- Первый ряд блоков необходимо прикрепить к базовым блокам с помощью строительного клея.
После того, как вы определились с типом фундамента, подходящего для вашего проекта, можно приступать к работе.
УСТАНОВКА САМШаг 1. Разметка быть установлен. Это будет вашим руководством, когда вы начнете копать.
Этап 2: Раскопки
- Перед любыми раскопками обязательно позвоните по номеру 1100 «Перед раскопками набрать номер».
- Выкопать траншею для фундамента
Помните, что глубина вашего фундамента будет зависеть от конечной высоты вашей стены. Для небольших стен высотой в 1 или 2 ряда выкопайте траншею на глубину ок. 100мм. Чтобы обеспечить достаточную поддержку и устойчивость вашей стены, чем выше стена, тем глубже должен быть фундамент.
Ширина вашего фундамента также должна быть выкопана, чтобы по крайней мере удвоить ширину вашего блока.
Шаг 3. Соорудите фундамент
- В соответствии со схемами выше заложите основание/основание.
Не торопитесь на этом шаге и убедитесь, что все сделано правильно. Хорошее ровное основание облегчит вам укладку блоков.
Шаг 4: Укладка первого ряда
- Плотно уложите блоки бок о бок, убедившись, что они выровнены по обеим сторонам и спереди назад. Используйте резиновый молоток и спиртовой уровень, чтобы постучать по блокам и проверить их положение 9.0014
- Если у вас есть наклонная земля, начните с самой низкой точки вашей стены, если у вас плоская земля, мы рекомендуем вам начать с самой заметной точки
- Чтобы убедиться, что ваш первый ряд ровный и прямой, вам нужно будет отметить место, где проходит стена. Для прямых стен используйте струну или шланг для изогнутых стен .
Шаг 5: Блоки заполнения и обратной засыпки
- Если выбранные вами блоки пустотелые, вам необходимо заполнить их дренажным шлаком 14-20 мм
- Обратная засыпка за стеной дренажным шлаком толщиной 14-20 мм для создания дренажной колонны за стеной
Этап 6: Дренаж
- Дренаж важен при строительстве подпорных стен, поскольку он отводит воду от стены
- Уложите 65–100 мм трубу Aggi, покрытую чулком, за первым рядом блоков
- Обратная засыпка за стеной с дренажным шлаком 14-20 мм, закрывающим трубу аджики
Шаг 7: Уложите остальные ряды
- Стряхните весь мусор с верхней части первого ряда и начните укладку следующих рядов
- Используйте спиртовой уровень для регулярной проверки ровности стены как с лицевой стороны, так и с верхней стороны
- Не забывайте заполнять и засыпать по ходу дела
Этап 8: Закрытие
- Некоторые разновидности системы подпорных стен имеют закрытие.
Если выбранный вами блок имеет крышку, ее необходимо закрепить строительным клеем.
Посетите наш веб-сайт, чтобы заказать блоки и начать проект выходного дня!
Как подправить кирпичные и блокируемые фонды
от: Джеймс Кэри и Моррис Кэри и
Обновлен: 04-26-2016
Из книги: Home Manuctire для Dummies
92817. Ремонт дома Для чайников
Исследуйте книгу Купить на Amazon
Со временем строительный раствор портится. Мало того, что треснутые и разрушающиеся растворные швы выглядят неприглядно, они также ухудшают целостность поверхности и могут позволить воде проникнуть за кирпич или блок и нанести серьезный ущерб. Вы можете избежать этих проблем на подкладка кирпичного или блочного фундамента, что означает удаление и замену потрескавшегося или отсутствующего раствора.
Избегайте нанесения раствора в экстремальных погодных условиях, так как раствор не схватится должным образом.
Отколоть потрескавшийся и рыхлый раствор с помощью тонкого холодного долота и молотка; удалите существующий материал на глубину примерно полдюйма.
Обязательно наденьте защитные очки, чтобы не попасть в глаза осколку летящего миномета. Используйте холодное зубило медленно и осторожно, чтобы не повредить окружающий кирпич. После того, как вы закончите долбление, удалите весь свободный материал и пыль с помощью щетки.
Приготовьте раствор и дайте смеси затвердеть в течение примерно пяти минут.
Вы можете купить готовый раствор или приготовить его самостоятельно, используя одну часть кладочного цемента и три части мелкого песка. В любом случае добавьте достаточно воды, чтобы получилась паста консистенции овсянки. Смесь лучше держать чуть сухой. Если он слишком жидкий, он будет слабым и будет стекать по стене, что затруднит его нанесение.
Промойте суставы пресной водой.
Это позволит удалить всю оставшуюся пыль и предотвратит вытягивание всей влаги существующим раствором из нового раствора. В противном случае раствор будет трудно наносить и, скорее всего, он растрескается.
№Нанесите раствор с помощью шпателя в форме пирога, называемого остроконечным шпателем.
Сначала вдавите раствор в вертикальные швы и удалите излишки (чтобы выровнять существующий соседний раствор) с помощью фуганка. Кирпичный фуганок помогает создать гладкую и однородную отделку. После заполнения всех вертикальных швов приступаем к горизонтальным.
Через неделю или две, после того как раствор схватится, нанесите на всю поверхность (кирпич, блок и раствор) слой высококачественного акрилового или силиконового герметика для кладки.
Герметик предотвращает повреждение водой, что особенно важно, если вы живете в районе с особенно холодным климатом.
