Стропила своими руками — порядок выполнения работ

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

• Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
• Влажность древесины должна составлять не более 2—2,5%.
• Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
• При возведении наслонной системы подойдет и второй сорт материала.
• Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
• Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
• Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
• Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
• Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
• Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

   Видео: устройство стропильной системы двускатной крыши

Цены на различные виды бруса

Брус

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

• Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
• Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
• Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
• Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
• Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
• Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

• Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
• Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
• Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
• Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

• По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
• Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

• По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
• Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
• Далее, поднимаются и устанавливаются остальные стропильные пары.
• При необходимости, их связывают между собой прогонами и лежнями.
• Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

• После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
• Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Цены на различные виды крепежа для стропил

Крепеж для стропил

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.  Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

• Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
• Вес кровельного покрытия, которым планируется застелить стропильную систему.
• Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

• Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

• Этот каркас определит размещение остальных элементов системы.
• Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

• Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
• Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
• Далее, балки перекрытия связываются между собой  горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
• Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

•  На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
• Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

• Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

• Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

 Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

Монтаж стропильной системы своими руками

Автор Елена Ковтун На чтение 12 мин. Опубликовано 13.09.2017

Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Стропильная система: типовые узлы и схемы для разных видов крыш

Типы стропильной системы

Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

• комбинированные;
• висячие;
• наслонные.

Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, — это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией.

Установка висячих стропил

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

1. Вначале на несущие боковые стены устанавливается мауэрлат.

   Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

2. В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.

   Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

3. Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.

   Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

4. Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.
5. Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

Монтаж наслонных стропил

Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

1. Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.
2. Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
3. Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.

   Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

1. На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.
2. Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.
3. Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.

   Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами

4. Свес шириной до 60 см формируется следующим образом — стропильные ноги выводятся за границы несущих стен. Эта конструкция надёжно защитит стены от осадков. Если стропильные ноги по длине доходят только до мауэрлата, их удлиняют при помощи деталей, называемых кобылками.

   Для удлинения стропил на них набивают доски определённой длины — кобылки

5. Стропильная система закрепляется прогонами, стойками, а также подкосами.

   На последнем этапе стропильные фермы связываются коньковыми прогонами и дополнительными подкосами, а также устраиваются фронтонные свесы

Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

Комбинированная кровельная система

Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

Фотогалерея: варианты стропильных систем

Монтаж стропильной системы кровли

Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

• платки из дерева;
• пластины из металла;
• разнообразные врубки;
• гвозди.

Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

• лежаки;
• подкосы;
• прогоны;
• стойки.

Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

1. По всему периметру строения производится монтаж гидроизоляционного материала.
2. Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.

   Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

3. Проверяется правильность геометрической формы — равенство длин диагоналей. Для проверки можно использовать леску или верёвку. Равенство диагоналей означает, что углы, образованные соседними частями мауэрлата, являются прямыми. При необходимости положение бруса корректируется.
4. Углы мауэрлата скрепляются между собой.

   Крепление мауэрлата в углах производится вполдерева

5. Мауэрлат плотно закрепляется при помощи шпилек или проволоки. Если вы используете шпильки, то в мауэрлате сверлятся отверстия. Затяжка производится в несколько приёмов.

   К каменным, блочным или бетонным стенам мауэрлат крепится при помощи шпилек, укреплённых в них при устройстве верхнего ростверка

Способы крепления кровельного мауэрлата и сращивание стропил

Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

1. С помощью проволоки, которая закладывается между двумя кирпичами. Её длина подбирается так, чтобы в итоге проволокой можно было обвязать полностью брус. Количество проволоки должно соответствовать числу стропильных ног.

   Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел

2. Винтовые шпильки. В кладку внедряют арматуру по высоте минимум за 3 ряда до начала кровли. Размер арматуры — 10 мм. Шпильки, загнутые в Г-образную форму, связывают с арматурным каркасом. Длина шпильки подбирается так, чтобы оставшаяся над поверхностью стенового каркаса часть была на несколько сантиметров больше, чем толщина мауэрлата. Затем конструкцию заливают бетоном. В брусе мауэрлата сверлят ответные отверстия и надевают его на шпильки. Далее мауэрлат фиксируется гайками.

   Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

3. Деревянные пробки. Их закладывают в здание по габаритам в один кирпич и обрабатывают антисептиками. Можно заложить пробки под мауэрлат и закрепить железными скобами.

Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

1. Скользящее крепление. Производится за счёт запила и монтажа ноги стропильной системы на мауэрлат. Установка осуществляется при помощи специальной комбинации металлических пластин, которые при зацеплении друг за друга получают возможность перемещения в заданных пределах. За счёт этого обеспечивается возможность небольшого смещения стропил при усадке и сезонных деформациях здания.

   Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания

2. Жёсткое крепление. Этот вариант используется для устройства наслонных стропил. В стропильной системе осуществляется врубка по специальному шаблону, а затем каждая нога упирается в мауэрлат и фиксируется гвоздями.

   Жёсткое крепление стропильных ног используется в системе наслонных стропил

Как крепятся стропила на уровне конька

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

как правильно крепить своими руками, как ставить крышу дома, монтировать ровно

Содержание:

Стропильная система – это один из обязательных компонентов любой крыши. Чтобы данная система могла выполнять возложенные на нее функции, необходимо заранее продумать ее конструкцию и провести грамотный монтаж. О том, как своими руками поставить стропила, и пойдет речь в этой статье.

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Для определения количества стропил на один скат нужно выполнить следующее: сначала длина ската по карнизу делится на шаг стропил, полученное значение увеличивается на один и округляется до целых чисел в большую сторону. Разделив длину ската на рассчитанное количество стропил, можно узнать межосевое расстояние между стропильными ногами.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Виды стропил для крыши

Существует два основных вида стропильных систем – висячая и наслонная. Используемые в них стропила называются точно так же, а в некоторых ситуациях оба вида стропил комбинируются для создания максимально эффективной конструкции.

Особенности разных видов стропил можно описать следующим образом:

1. Висячие. Стропила висячего типа опираются исключительно на стены здания. Выполняя крепление стропил к стене, как правило, для снижения нагрузки на верхней части стен монтируется мауэрлат, выступающий в качестве опорного элемента для стропильных ног. Впрочем, без него можно обойтись, если есть надежные балки перекрытия, выступающие за периметр здания. Уменьшение распирающих нагрузок в висячих стропилах обеспечивается различными вариантами перемычек. В случае с большими пролетами стропильный каркас может дополнительно усиливаться для повышения жесткости.
2. Наслонные. Наслонные стропила, в отличие от предыдущих, устанавливаются с использованием дополнительных опор, что накладывает определенные ограничения – такую конструкцию можно создать только в том случае, если внутри здания есть несущая стена или иные опорные элементы. Нижняя часть наслонных стропил, тем не менее, опирается на мауэрлат, поэтому стены должны иметь достаточную для его монтажа толщину. Верхней частью данный вид стропил крепится к коньковому прогону, установленному на вертикальных стойках.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Соединять верхние части стропил можно следующими способами:

1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Как поставить нижние части стропил своими руками

Нижние края стропильных ног устанавливаются на балки или мауэрлат. Согласно технологии монтажа деревянных зданий, собранный каркас затаскивается на крышу и устанавливается, причем в первую очередь нужно крепить фермы, расположенные по краям здания. Чтобы стропила можно было прикрепить к расположенным на стенах здания балкам, затяжку придется просверлить в нескольких точках.

При обустройстве крыши на каменном доме для крепления стропил потребуются специальные металлические крепления, так называемые «ерши». Эти крепления забиваются в каждый четвертый ряд кирпичной кладки, после чего их можно использовать для монтажа стропильных ног.

Если же здание выполнено из материалов, которые не дают усадку, то стропила должны крепиться жестким образом. Перед тем, как поставить стропила ровно, в каждой стропилине делается вырез, благодаря которому все они будут надежно опираться на мауэрлат. Фиксация стропил осуществляется тремя гвоздями и проволокой. Чтобы стропильные ноги не сдвигались в дальнейшем, можно воспользоваться соединением из уголков и опорного бруса.

Все нюансы того, как правильно крепить стропила крыши, должны быть рассмотрены и учтены еще на этапе проектирования. Например, при наличии дымовой трубы нужно позаботиться о том, чтобы она не проходила в непосредственной близости от стропильного каркаса. Иногда в таком случае используются укороченные стропильные ноги, находящиеся между мауэрлатом и дымоходом. Минимальное расстояние от деревянных элементов конструкции до трубы составляет 13 см.

Заключение

Монтаж стропильной системы – задача вполне посильная, но только в том случае, если будут учтены все нюансы. Именно поэтому перед тем, как ставить крышу дома, нужно тщательно продумать будущую конструкцию, подобрать качественные материалы и изучить технологию монтажа. Грамотное выполнение каждого этапа работы позволит создать надежный и прочный стропильный каркас.

как ставить правильно своими руками

Как известно, стропильная система – это основная несущая конструкция крыши. Именно она «держит» на себе весь груз кровельного «пирога», а также все нагрузки от снега и ветра. Именно поэтому к ее возведению нужно относиться «ответственно». А как провести монтаж такой системы? Как выполняется установка стропил на крышу? Какие здесь следует учитывать нюансы? Об этом и о других вопросах связанных со стропильной системой и пойдет речь в статье.

Общие понятия

Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

В эту систему входят следующие составляющие:

1. Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
2. По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
3. Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
4. Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
5. Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
6. Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

Материал для стропил

Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно». Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть. Стропила могут быстро выйти из строя и тогда серьезных ремонтных работ вам не избежать.

Прежде чем приступить к установке своими руками, следует выбрать материал для этих основных элементов всей системы крыши. А какой вариант можно использовать? Здесь специалисты предложат следующее:

• Железобетонные конструкции. Такие стропила часто используют при строительстве промышленных объектов. У них есть масса недостатков. Установка таких конструкций требует использование спецтехники. К тому же они весят очень много. Поэтому железобетонные изделия в частном домостроении не применяются;
• Металлические стропила. Здесь имеется в виду стальные изделия, тавра и другие. Такие конструкции получаются легкими и компактными. Но вот их стоимость может быть довольно высокой. Плюс ко всему, стальные элементы обладают высокой теплопроводностью. Еще один недостаток – это трудности с монтажом. Установка металлических стропил потребует наличие специального оборудования, например, сварочного аппарата;
• Древесина. Это самый распространенный вариант материала для стропильной системы. Если говорить о минусах, то специалисты отмечают склонность дерева к гниению и возгоранию. Но такие недостатки легко устраняются при помощи специальных пропиток.

Установить стропила из древесины можно своими руками, используя только обычный набор плотника. Чаще всего используются брусья. В некоторых случаях можно применить и доски. Самое главное – это чтобы материал был качественным. Не стоит использовать доски или брусья уже долгое время бывшие в употреблении.

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

1. Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
2. Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
3. Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
4. Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать, читайте также: как рассчитать длину стропил.

После составления схемы следует подготовить все необходимые материалы и инструменты. Особое внимание стоит уделять сами стропилам и другим компонентом стропильной системе. Древесина – это капризный материал. Поэтому установка стропил должна начинаться с их обработки различными пропитками.

Кроме этого, нужно внимательно осмотреть каждую доску или брус, который будет использоваться. Если были замечены следы гниения или большое количество сучков, то такой материал для установки стропил лучше не применять. Также внимательно нужно отнестись к влажности древесины. Этот параметр не должен превышать десяти процентов.

Кроме древесины для стропил нужно подготовить и другие материалы и инструменты. В первую очередь следует запастись крепежом. Установка стропил проводится с использованием главным образом гвоздей. Но кроме этого могут применяться металлические скобы, уголки и другие приспособления.

Если речь идет об инструментах, то вполне сгодится обычный набор плотника. Установка стропил своими руками проводится с использованием пилы, топора, рубанка, сверла и других инструментов. Кроме этого, следует подготовить приспособления для нанесения разметки.

Способы соединения стропил

Древесина прекрасно поддается обработке. Именно поэтому, конечно кроме всех остальных преимуществ, ее и выбирают при возведении крыши. Из-за легкости обработки существует множество способов соединения деревянных элементов. Прежде чем начать монтаж стропил, стоит знать, как их можно крепить между собой, наращивать и соединять с другими компонентами системы.

Для выполнения этих задач можно использовать следующие варианты:

• если надо нарастить стропила выполненные из досок перед установкой, то применяют сплачивание. При этом под местом стыка обязательно должна находится опора. При таком методе концы досок накладывают друг на друга на расстояние минимум в 20 процентов от длины всего пролета. После этого их скрепляют в шахматном порядке гвоздями или болтами;
• при наращивании брусчатых стропил перед их установкой используют либо метод косого прируба, либо способ под название лобовой упор. Первый вариант считается более надежным. При нем делается косой сруб с обоих концов бруса. После чего он стыкуются и закрепляются между собой гвоздями или болтами. При втором варианте части стропил соединяются торцами, а место стыка укрепляется накладками;
• при креплении стропил к мауэрлату используются разные способы. Самым надежным считается жесткий. Такой способ выбирается при наслонной системе. Внизу стропил перед их установкой делается запил. Его размеры должны быть таковыми, чтобы он совпадал с формой мауэрлата. После установки место стыка закрепляется гвоздями, и усиливается скобами или уголком;
• монтаж можно проводить и скользящим методом. Таким способом следует установить стропила в деревянных домах. У таких строений первые годы происходит усадка. Скользящий метод установки стропил не даст им коробиться и трескаться. Для такого способа используют специальные крепления, а именно скользящие опоры для стропил.

Существуют и другие методы, как ставить стропила на мауэрлат. Каждый конкретный вариант имеет свои плюсы и минусы. Но кроме мауэрлата, стропила нужно закрепить и между собой. Это делается в верхней части у конька крыши.

Тут также существует множество способов. Монтаж можно проводить с использованием болтов, пластин, шарниров или с применением врубки.

Проводим монтаж

А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

Сама технология установки стропил на крыше выглядит следующим образом:

1. Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
2. Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
3. Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
4. Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
5. После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
6. Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

Видео по теме:

как ставить правильно своими руками

Как известно, стропильная система – это основная несущая конструкция крыши. Именно она «держит» на себе весь груз кровельного «пирога», а также все нагрузки от снега и ветра. Именно поэтому к ее возведению нужно относиться «ответственно». А как провести монтаж такой системы? Как выполняется установка стропил на крышу? Какие здесь следует учитывать нюансы? Об этом и о других вопросах связанных со стропильной системой и пойдет речь в статье.

Общие понятия

Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

В эту систему входят следующие составляющие:

1. Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
2. По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
3. Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
4. Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
5. Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
6. Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

Материал для стропил

Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно». Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть. Стропила могут быстро выйти из строя и тогда серьезных ремонтных работ вам не избежать.

Прежде чем приступить к установке своими руками, следует выбрать материал для этих основных элементов всей системы крыши. А какой вариант можно использовать? Здесь специалисты предложат следующее:

• Железобетонные конструкции. Такие стропила часто используют при строительстве промышленных объектов. У них есть масса недостатков. Установка таких конструкций требует использование спецтехники. К тому же они весят очень много. Поэтому железобетонные изделия в частном домостроении не применяются;
• Металлические стропила. Здесь имеется в виду стальные изделия, тавра и другие. Такие конструкции получаются легкими и компактными. Но вот их стоимость может быть довольно высокой. Плюс ко всему, стальные элементы обладают высокой теплопроводностью. Еще один недостаток – это трудности с монтажом. Установка металлических стропил потребует наличие специального оборудования, например, сварочного аппарата;
• Древесина. Это самый распространенный вариант материала для стропильной системы. Если говорить о минусах, то специалисты отмечают склонность дерева к гниению и возгоранию. Но такие недостатки легко устраняются при помощи специальных пропиток.

Установить стропила из древесины можно своими руками, используя только обычный набор плотника. Чаще всего используются брусья. В некоторых случаях можно применить и доски. Самое главное – это чтобы материал был качественным. Не стоит использовать доски или брусья уже долгое время бывшие в употреблении.

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

1. Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
2. Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
3. Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
4. Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать, читайте также: как рассчитать длину стропил.

После составления схемы следует подготовить все необходимые материалы и инструменты. Особое внимание стоит уделять сами стропилам и другим компонентом стропильной системе. Древесина – это капризный материал. Поэтому установка стропил должна начинаться с их обработки различными пропитками.

Кроме этого, нужно внимательно осмотреть каждую доску или брус, который будет использоваться. Если были замечены следы гниения или большое количество сучков, то такой материал для установки стропил лучше не применять. Также внимательно нужно отнестись к влажности древесины. Этот параметр не должен превышать десяти процентов.

Кроме древесины для стропил нужно подготовить и другие материалы и инструменты. В первую очередь следует запастись крепежом. Установка стропил проводится с использованием главным образом гвоздей. Но кроме этого могут применяться металлические скобы, уголки и другие приспособления.

Если речь идет об инструментах, то вполне сгодится обычный набор плотника. Установка стропил своими руками проводится с использованием пилы, топора, рубанка, сверла и других инструментов. Кроме этого, следует подготовить приспособления для нанесения разметки.

Способы соединения стропил

Древесина прекрасно поддается обработке. Именно поэтому, конечно кроме всех остальных преимуществ, ее и выбирают при возведении крыши. Из-за легкости обработки существует множество способов соединения деревянных элементов. Прежде чем начать монтаж стропил, стоит знать, как их можно крепить между собой, наращивать и соединять с другими компонентами системы.

Для выполнения этих задач можно использовать следующие варианты:

• если надо нарастить стропила выполненные из досок перед установкой, то применяют сплачивание. При этом под местом стыка обязательно должна находится опора. При таком методе концы досок накладывают друг на друга на расстояние минимум в 20 процентов от длины всего пролета. После этого их скрепляют в шахматном порядке гвоздями или болтами;
• при наращивании брусчатых стропил перед их установкой используют либо метод косого прируба, либо способ под название лобовой упор. Первый вариант считается более надежным. При нем делается косой сруб с обоих концов бруса. После чего он стыкуются и закрепляются между собой гвоздями или болтами. При втором варианте части стропил соединяются торцами, а место стыка укрепляется накладками;
• при креплении стропил к мауэрлату используются разные способы. Самым надежным считается жесткий. Такой способ выбирается при наслонной системе. Внизу стропил перед их установкой делается запил. Его размеры должны быть таковыми, чтобы он совпадал с формой мауэрлата. После установки место стыка закрепляется гвоздями, и усиливается скобами или уголком;
• монтаж можно проводить и скользящим методом. Таким способом следует установить стропила в деревянных домах. У таких строений первые годы происходит усадка. Скользящий метод установки стропил не даст им коробиться и трескаться. Для такого способа используют специальные крепления, а именно скользящие опоры для стропил.

Существуют и другие методы, как ставить стропила на мауэрлат. Каждый конкретный вариант имеет свои плюсы и минусы. Но кроме мауэрлата, стропила нужно закрепить и между собой. Это делается в верхней части у конька крыши.

Тут также существует множество способов. Монтаж можно проводить с использованием болтов, пластин, шарниров или с применением врубки.

Проводим монтаж

А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

Сама технология установки стропил на крыше выглядит следующим образом:

1. Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
2. Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
3. Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
4. Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
5. После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
6. Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

Видео по теме:

Стоит отметить, что есть некоторые особенности установки стропил при использовании висячей или наслонной системы. В первом случае применяется затяжка. Этот элемент закрепляет нижние концы стропильной пары. В наслонной системе монтаж нижних концов стропил производится непосредственно к мауэрлату.

Посмотрите еще статьи:

Монтаж стропильной систем крыши своими руками

Монтаж стропильной систем крыши своими руками + видеоурок

Стропильная система является основанием крыши, и от нее зависит надежность, а также прочность крыши, ее способность противостоять ветру и осадкам. Конструкция системы стропил определяется по форме крыши и особенностям планировки дома, а еще применяемыми материалами.

Стропильная система крыши своими руками обычно делается из древесины, но возможно применение и остальных материалов, к примеру, профиля из металла.

Общие сведения

Разновидности стропил и применение

Подбор стропильной системы является крайне ответственным шагом, который требует знания конструкции каждого типа крыши. Стропила могут быть разных видов:

1. Наслоенные типы стропил, которые опираются на коньковый прогон и мауэрлат. Используются при построении односкатной, обычной двускатной крыши, а еще в качестве одного из элементов ломаной и вальмовой мансардной кровли.
2. Скользящие стропила – один из видов наслонных стропил, которые применяют для деревянных построек, которые дают большую усадку. Их главным отличием является крепление скользящего типа стропил к мауэрлату, что дает возможность компенсировать стеновую усадку без кровельной деформации.
3. Висячие типы стропил – системы стропильного типа, которая стянута ригелями или даже затяжками, и как правило, применяется при возведении стандартной двускатной крыши, а еще в роли верхних стропил мансардной крыши. В стропильной висячей системе коньковый прогон в полной мере отсутствует, и в верхней части стропильные симметричные прогоны опираются прямо друг на друга.
4. Накосные типы стропил, или как из иначе называют угловыми/диагональными. Используются для того, чтобы сделать четырехскатную или трехскатную крышу, а еще для крыши со сложной геометрией.

Рассмотрим, какие есть элементы системы.

Элементы системы стропильного типа

Любые типы стропил предназначены для того, чтобы распределять и передачи кровельной нагрузки на домовые стенки. Главными элементами, на которые будут опираться стропила, и они являются:

• Мауэрлат – брус, который закреплен на верхней стеновой плоскости по общему периметру дома.
• Лежни – брусья для опоры, которые уложены на внутренние несущие типы перегородок или колонны.
• Балки перекрытия на верхнем этаже.
• Опоры и стойки.
• Прогоны – опорные горизонтальные элементы, которые уложены вдоль кровельной оси на стойки.

Стропильная ферма сделана из таких элементов:

• Кобылки – доски, которые прикреплены на нижнем конце стропил и создают кровельные навесы.
• Подкосы – опоры, которые поставлены под углом и поддерживают ноги стропил.
• Ригели или затяжки – горизонтальные типы элементов, которые стягивают парные ноги (стропильные) между собой.
• Стропильные ноги – брус или доски, которые образуют контур кровли, и они уложены с определенным шагом.

Нарожники являются короткими стропилами, которые опираются на диагональные стропила в крыше вальмового типа. Все такие элементы в строительстве частного типа обычно выполняют из древесины – доски или бруса хвойных пород, просушенного естественным методом.

Древесину пропитывают посредством антисептика, что дает возможность увеличивать его эксплуатационный срок. Сечение и толщина элементов должны быть определены расчетом.

Подробности

Технология создания наслоенных стропил

Стропильная система крыши дома своими руками делается так:

До начала строительных работ требуется обязательно сделать эскиз крыши и рассчитать ее габариты. Шаг и сечение стропил, а еще необходимость монтажа дополнительных типов опор и подкосов буду определены расчетом.

1. Укладывают и выставляют элементы опоры – лежни, мауэрлат и балки перекрытий, промежуточный и коньковый прогон, стойки. Подробно такие операции описаны в отдельных статьях, которые посвящены различным видам кровли (односкатная, двускатная, трехскатная, четырехскатная и мансардная крыша).
2. Делают шаблон стропил. Для этого требуется взять доску с шириной, которые соответствуют расчетной длине стропил, с той же шириной, но с меньшей толщиной – она куда легче и ее проще точно подгонять по месту. Доску требуется прикладывать к месту монтажа крайнего стропила одним концом до конькового прогона, а вторым к мауэрлату.
3. В верхней части шаблона требуется размечать верхний запил. Форма обязательно должна быть такой, чтобы доска ложилась на прогон конькового типа и при этом плотно прилегала до противоположного стропила. Глубина запила должна быть не более, чем 30% от ширины доски.
4. После того, как будет выпилен верхний запил, шаблон снова прикладывают по месту и размечают нижний запил – он должен обязательно опираться на такой элемент, как мауэрлат, не оставляя огромных зазоров. Конец шаблона требуется опиливать под углом таким образом, чтобы срез был расположен в вертикальной плоскости.
5. Получившийся шаблон требуется прикладывать в местах монтажа всех ног стропильного типа, проверяя, требуется ли подгонка по месту. Если шаблон подойдет идеально (а это случается крайне редко) можно сразу же сделать требуемое количество стропильных ног. Если же требуется корректировка нижнего запила, то по шаблонам вырезают лишь верхнюю часть на каждом стропиле, а нижний запил каждый раз делают по местам.
6. Стропила обязательно требуется устанавливать с подобранным шагом расчетов. Как правило, он составляет от 0.5 до 1.2 метра и зависит от вида кровельного покрытия, а именно от тяжести, и от ожидаемой нагрузки от снега. Самые тяжелые покрытия – это шифер и керамическая черепица, но она на данный момент применяются крайне редко. Чаще всего выбор делают в пользу более легких, современных и надежных материалов – ондулина, металлической черепицы, мягкой крыши. Для них можно выбрать шаг стропил примерно в 1 м, не производя сложные расчеты.
7. Для начала установите стропила с фронтонной стороны. Стропильную ногу требуется опирать на коньковый прогон и мауэрлат, а далее закрепляют на пару гвоздей 10-15 см в каждом узле крепления. После монтажа стропильной пары, дополнительно ее требуется скрепить – в верхней части и посредством металлических накладок и саморезов с одной стороны и углов с ребрами жесткости с другой, в нижней части – тоже на уголки или скобами.
8. После монтажа стропил с двух фронтонов кровли между ними требуется натянуть бечевку и выровнять по ней остальные стропила. Крепление производят аналогичным методом.
9. Монтируют подкосы, если того будут требовать результаты расчетов. Подкосы делают из того же материала, что и сами стропила. Прикладывают доски с подходящей длины под требуемым углом к стропилам и размечают нижний тип запила. Требуется обязательно учесть тот факт, на что именно будет опираться подкос – на балку для перекрытия или на лежень, от чего будет зависеть форма на нижнем запиле. После создания нижнего запила подкос устанавливают по месту и отмечают лишь линию отреза по всем стропилам. Подкос, который подготовлен, ставят враспор между стропилами и балками и закрепляют посредством уголком или металлических накладок.

Рассмотрим вторую технологию создания стропильной системы крыши своими руками.

Техника выполнения стропил висячего типа

Метод такой:

1. Устанавливают балки перекрытия и мауэрлат. Стропильная висячая система не имеет горизонтальные и вертикальные опоры, и потому прогоны и стойки ставить не требуется. Для удобства требуется разместить центр кровли, по которому будет проходить конек, посредством временно прибитых по центрам досок фронтового типа. Один досочный край должен обозначать центр кровли. На досках важно отметить высоту крыши на коньке.
2. Делают шаблон. Для этого доску требуется прикладывать нижним концом до мауэрлата, а верхним до отметки высоты кровли. Далее размечают запил по дощатому краю, который обозначает центр крыши, и нижний, по самому мауэрлату, не больше чем 30% от ширины доски. Далее шаблон прикладывают с обеих сторон, уточняя стропильную симметричность.
3. По шаблону требуется сделать нужное количество стропильных ног. Их нужно раскладывать попарно. Две ноги стропильного типа, которые образуют ферму, ставят верхними срезами друг к другу и скрепляют металлическими накладками или косынкой из досок на шпильки/саморезы. Нижнюю часть крепят до мауэрлата на уголки и саморезы/гвозди.
4. Установите ригели (затяжки) – доски требуемой длины, стягивающие стропильные ноги и не дающие им разъезжаться в стороны. Высота расположения и количество ригелей определяется расчетом и кровельной конструкцией, они не должны мешать проходу по чердаку, если вы планируете делать там жилое помещение или даже в склад. Крепление посредством затяжек проводится даже на шпильки. Так монтируют все фермы стропильного типа, подпирая их посредством укосин.

Третья техника тоже очень полезна.

Технология создания вальмовых диагональных стропил

Итак, следующая технология:

1. Так как стропила для вальмовой кровли монтируют диагонально, простые методы их крепления не подойдут. Кроме того, нагрузка на диагональные стропила куда выше, недели на висячие или наслонные, и потому материал для их выполнения должен быть с большим сечением. Можно применять брус с толщиной от 10 см, но практика показала, что удобнее выполнять такие стропила из двух скрепленных и сложенных досок стандартной толщины.
2. Стропила диагонального типа верхним концом на стойки, а нижним на брусья мауэрлата, которые сходятся под прямым углом. Их размечают по местам, и основной их особенностью является то, что запилы делают перпендикулярно к досочной плоскости, а под углом в 45 градусов. При создании стропил из досок, которые срощены, делают сначала одну сторону с косыми запилами, а после и вторую, в зеркальном отображении.
3. Доски требуется стягивать между собой на гвозди, саморез или даже шпильки. Вальмовые стропила закрепляют посредством саморезов и накладок.

Лучше понять главные приемы построения стропильной системы собственноручно помогает видео. При выполнении любого типа стропильной системы своими руками требуется тщательно закреплять все соединения и узлы и помнить о том, что кровля – это главная защита дома от ненастий. По этой причине требуется не просто делать каркас высокого качества, но и выбирать подходящий материал для кровли, к примеру, профилированный настил, и правильно его укладывать.

Видео уроки

Как крепить стропила — способы, как выполнить своими руками

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Содержание статьи

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Калькулятор расчета длины стропильных ног

Варианты креплений в нижней части ног

Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться. Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу. Соединение будет прочным и жестким.

Стропила прикреплены к мауэрлату

Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

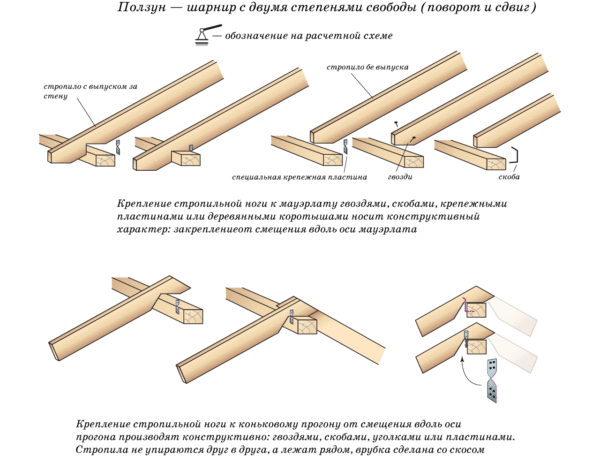

Узлы опирания стропил на прогон и мауэрлат

Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.

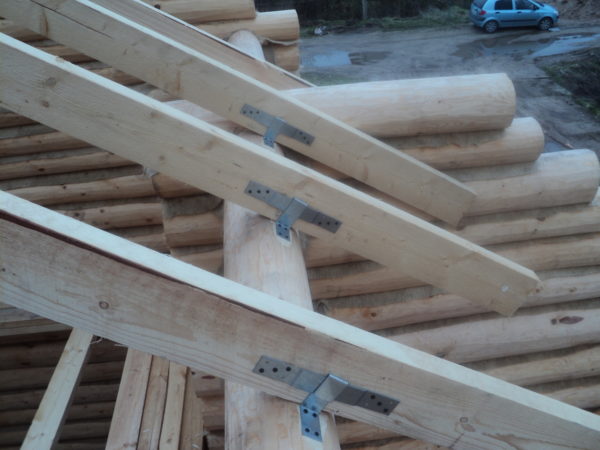

Пример скользящих стропил

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

• металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
• гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
• гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

Крепление стропил к мауэрлату

Цены на различные виды крепежа для стропил

Крепеж для стропил

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

Способы крепления стропильных ног

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

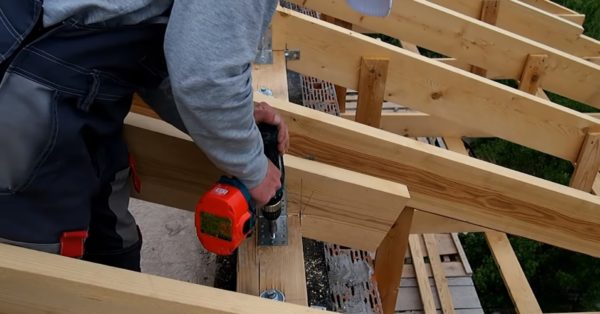

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

Как будут соединяться стропила

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

Крепление деревянных накладок

Также может использоваться специальная пластина

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

   Вентиляция крыши

4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

   Инструменты, необходимые для монтажа стропил

7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
10. Важно не ошибиться в расчетах при проектировании стропильной системы.

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Цены на популярный модельный ряд электропил

Электропила

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

Стропильная система своими руками: Пошаговая инструкция по возведению

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

1. Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
2. Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
3. Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
4. Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

• Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
• Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
• Балки перекрытия верхнего этажа;
• Стойки и опоры;
• Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

• Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
• Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
• Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
• Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

   Схема соединения мауэрлата со стропильной ногой

6. Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
7. Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
8. Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.

   Руководство по креплению стропильной ноги к мауэрлату

9. После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.

   Крепление стропил

10. Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

1. Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
2. Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
3. По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

   Технология выполнения висячих стропил

4. Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.

   Способы крепления стропил к затяжкам

Технология выполнения вальмовых диагональных стропил

1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

Рабочая тетрадь В центре внимания 7. Рабочая тетрадь. Страница 10

Страница 10 — Рабочая тетрадь В центре внимания 7. Рабочая тетрадь

Грамматика — Задания на грамматику

5. Завершите следующие предложения с помощью «следует / не следует». — Закончи предложения с следует / не следует

Ответы:

1. Мы не должны оставлять дорогие вещи в машине. — Мы не должны оставлять дорогие вещи в машине.
2. У вас должен быть всегда иметь вашу сумку перед вами, когда вы путешествуете в поезде. Воров много. — Ты должен всегда держать свою сумку перед собой когда едешь в поезде. Там полно воров.
3. Теперь у вас есть будильник. Вы не должны бояться , что вас снова ограбят. — Теперь у тебя есть сигнализация. Ты не должен бояться, что тебя снова ограбят.
4. Все магазины должны иметь камеры видеонаблюдения для защиты от воров.- Все магазины должны иметь скрытые камеры, чтобы защититься от магазинных воров.

6. Обведите нужный элемент. — Обведи правильный вариант.

Ответы:

1. Те пирожные пахнут фантастически . — Эти пирожные пахнутично фантастично.
   A) пахнут
   B) пахнут
2. Я думаю о том, чтобы послать ей письмо. — Я думаю послать ей письмо
   A) думаю
   B) думаю
3. He появится как Аладдин в местном театре до конца месяца.- Он появится в костюме Аладдина в местном театре до конца месяца.
   A) появляется
   B) появляется
4. Эта собака кажется дружелюбной . — Похоже та собака дружелюбна
   А) кажется
   Б) кажется
5. Джеймс и Матильда владеют домом в деревне. — У Джеймса и Матильды есть дом в деревне.
   A) имеют
   B) имеют
6. Вы наслаждаетесь шоу? — Ты наслаждаешься шоу?
   A) наслаждаясь
   B) наслаждаясь
7. Эта рубашка отлично тебе подходит .- Эта рубашка идет тебе действительно хорошо
   A) подходит
   B) подходит
8. Я ненавижу холода! — Я ненавижу холодную погоду!
   А) ненавижу
   Б) ненавижу

7. Зачем нужен английский: — Как это будет по-английски:

• а) вести здоровый образ жизни, тишина и покой, удобный общественный транспорт, великолепные пейзажи, выключить мобильный телефон, людные улицы, интенсивное движение транспорта: установить систему сигнализации;
• б) безопасно водить машину, внимательно текст, плохо себя вести, неожиданно читать друга;
• c) по воскресеньям, ходить на пляж, играть в волейбол, болтать с друзьями.

Ответы:

• а) вести здоровый образ жизни, тишину и спокойствие, удобный общественный транспорт, красивые пейзажи, выключать мобильный телефон, многолюдные улицы, плотный транспорт, устанавливать сигнализацию;
• б) безопасно водить машину, внимательно читать текст, плохо себя вести, столкнуться с другом;
• в) по воскресеньям сходить на пляж, поиграть в волейбол, пообщаться с друзьями.

8. Переведите предложения: — Переведи предложения

Ответы:

1. В незнакомом городе всегда следует иметь при себе удостоверение личности.- У вас всегда должен быть пропуск в чужом городе.
2. Он выглядит очень усталым. Ему нужно отдохнуть в деревне, без суеты и шума. — Он выглядит очень уставшим. Ему стоит отдохнуть на даче от шума и суеты.
3. Марк обычно читает в это время, а сегодня он играет в настольные игры со своим другом. — Марк обычно в это время читает, но сегодня он играет со своим другом в настольные игры.
4. У нас закончился сахар, надо сходить в магазин. — У нас закончился сахар, надо идти в магазин.
5. Когда ты уезжаешь на каникулы, ты скучаешь по родному городу? — Вы тоскуете по дому в отпуске?

9. Перевести текст: — Переведи текст

Коломенское — мое любимое место в Москве. Если вы интересуетесь историей, можно узнать много нового, особенно об эпохе Петра I. Я очень люблю фольклорные праздники, с яркими костюмами, народными песнями и танцами, традиционными национальными блюдами. Мне нравятся великолепные виды на парк и Москву-реку.Свежий воздух, тишина и покой исторических мест делают посетителей по-настоящему счастливыми. Коломенское — одно из самых популярных мест отдыха москвичей и туристов со всей страны и из-за рубежа.

Ответ:

Коломенское — мое любимое место в Москве. Если вас интересует история, там можно узнать много нового, особенно об эпохе Петра Великого. Обожаю фольклорные гуляния с яркими костюмами, народными песнями и танцами, традиционными русскими блюдами.Я наслаждаюсь прекрасным видом на парк и Москву-реку. Свежий воздух, тишина и покой исторических мест радуют посетителей. Коломенское — одно из самых популярных мест для москвичей и туристов со всей России и других стран.
