Арматурогиб своими руками, самодельный ручной гибочный станок для гибки арматуры

Рифленая или гладкая арматура часто применяется при изготовлении армирующих каркасов для фундамента и других железобетонных конструкций.

Причем для изготовления металлокаркаса используются как прямые прутки арматуры, так и гнутые.

Если с прямыми прутками проблем никаких не возникает — отмерил и отрезал, то с гнутыми приходится повозиться. Голыми руками арматурину согнуть, конечно, можно, но это если дури много.

А вообще для этих целей в домашних условиях применяют различные станки и приспособления (в народе их еще называют армагибами или просто — гибочниками).

В сегодняшней статье рассмотрим несколько способов, как изготовить своими руками самодельный гибочный станок для арматуры.

Сразу хотим обратить ваше внимание, что без сварки и болгарки никак не обойтись.

Поэтому если вы решили делать гибочное приспособление своими руками — данный инструмент обязательно должен быть под рукой. И еще, конечно же, надо уметь им пользоваться.

Содержимое

• 1 Правильный арматурогиб для тисов
• 2 Гибочный станок (арматурогиб) своими руками
• 3 Арматурогиб для домашней мастерской
• 4 Гибочный станок из обрезков металлолома
• 5 Мощный арматурогиб своими руками
• 6 Гибочный станок по металлу из большого подшипника и уголков

Правильный арматурогиб для тисов

Если вам требуется не простой ручной станок для гибки арматуры, а универсальное устройство для выполнения разных задач, то обратите внимание на эту конструкцию.

Читайте также: Гибочный станок для работы с небольшими заготовками

Идея и изготовление самодельного устройства принадлежит автору YouTube канала «ІГОР АНДРЕЙЧУК».

Практичность и функциональность самодельной приспособы объясняется очень просто — за счет использования разной оснастки можно выполнять разные операции с металлом.

На станке можно не только гнуть арматуру под прямым углом, но также изготавливать декоративные завитки, и закручивать круглые стальные прутки.

Возможности этого устройства можно посмотреть на фото ниже.

Шаг первый — изготавливаем корпусный подшипник.

Для этого нам потребуется подшипник подходящего размера и отрезок трубы. Подбираем трубу такого диаметра, чтобы подшипник свободно входил в нее, но при этом зазор должен быть небольшим.

От круглой трубы отрезаем кусок нужной ширины. При помощи болгарки с отрезным диском делаем пропил в стенке кольца.

Вставляем подшипник внутрь кольца, и стягиваем края струбциной. Потом обвариваем.

Шаг второй — делаем в подшипнике посадочное место для установки оснастки.

От металлического уголка 30х30 мм отрезаем два одинаковых куска. Прикладываем их к профильной трубе 30х30 мм, и обвариваем. Углы стачиваем болгаркой.

Вставляем профтрубу с уголками внутрь подшипника, и привариваем уголки к внутренней обойме. Профильную трубу потом извлекаем, и обвариваем верхнюю часть.

Шаг третий — изготавливаем ручку с посадочными местами для упора.

Чтобы сделать рукоятку гибочного станка, можно использовать прямоугольную профильную трубу. Отрезаем кусок требуемой длины. Посадочные места под упор можно сделать из круглой трубы.

Подбираем трубу подходящего диаметра, после чего отрезаем от нее шесть небольших кусочков (бочонков или втулок). Затем свариваем их между собой.

Ручку из профтрубы надо прикрепить с помощью сварки к наружной обойме подшипника.

Сбоку рукоятки приваривается ранее изготовленный блок из шести втулок. Затем выполняется стандартная процедура — зачистка сварных швов и самого металла, и покраска.

Шаг четвертый — изготовление упора для заготовок.

Сделать его очень просто. Потребуется болт, подшипники и гайка. Вставляем болт в одно из посадочных мест на рукоятке, надеваем на него подшипники, и фиксируем гайкой.

Шаг пятый — подготовка самодельного сгибающего устройства к работе.

В подшипник устанавливаем требуемую для работы оснастку (они изготавливаются отдельно — под конкретные нужды). Нижнюю часть оснастки зажимаем в слесарных тисках.

Затем на нужном расстоянии от оснастки устанавливаем упор для заготовок.

Для сгибания арматуры потребуется ручка-рычаг. Сделать ее можно из прутков рифленой арматуры, к концам которой надо приварить отрезки профтрубы. Забиваем ручку в профиль, приваренные к наружной обойме подшипника.

Также можно зажимать в тисах само приспособление. Ручка-рычаг в этом случае будет вставляться в специальную насадку, которая устанавливается сверху оснастки.

Как сделать арматурогиб своими руками, во всех деталях показано в видеоролике ниже.

В целом, конструкция получилась практичной и функциональной. А затраты времени и материалов на ее изготовление — вполне адекватные.

Гибочный станок (арматурогиб) своими руками

Если для работы требуется настольный самодельный станок для гибки арматуры, предлагаем взять на вооружение идею автора YouTube канала Fawa Bros.

Это приспособление можно использовать для сгибания рифленой и гладкой арматуры, а также для квадратного прутка.

Шаг первый — изготовление основания конструкции.

В качестве основания будем использовать швеллер. Отрезаем заготовку длиной 35 см.

Сверху швеллера устанавливаем корпусные подшипники, маркером отмечаем места сверления отверстий.

После этого сверлим отверстия, и крепим подшипники с помощью болтов и гаек.

Шаг второй — изготовление самодельного гибочного механизма.

На токарном станке нужно выточить вал с металлическими болванками на концах. Если токарного станка нет, можно сделать иначе.

Отрезаем от стального кругляка две болванки одинаковой длины.

В торцах заготовок сверлим глухие отверстия. Вставляем в отверстия отрезки круглого прутка подходящего диаметра, и обвариваем. Затем в самих болванках нужно вырезать пазы для арматуры и квадратного прутка.

Две части вала вставляем в отверстия в корпусных подшипниках, установленных на станине, после чего свариваем их между собой.

К центральной части вала привариваем длинную ручку-рычаг из круглого прутка. К ней нужно приварить ограничитель хода.

Шаг третий — изготавливаем ось с опорными роликами.

На противоположной стороне от корпусных подшипников привариваем к станине ось из круглого прутка. Надеваем на нее два опорных ролика, изготовленных из толстостенной круглой трубы.

Чтобы в процессе загибания арматурного стержня ролики не соскакивали с оси, по краям прутка надо приварить шайбы.

Автор решил эту проблему по-другому. Сначала он приварил к основанию кусочки полосы металла с отверстиями (для крепления к рабочему столу), затем — по краям оси приварил кусочки квадратного прутка, которые упираются в крепления.

Шаг четвертый — установка самодельного упора для рукоятки.

В основании необходимо просверлить отверстие, и приварить снизу гайку. Потом вкручиваем в гайку болт, который и будет выполнять роль упора, чтобы регулировать угол сгиба. Зачищаем и красим самоделку.

Сделанную конструкцию можно закрепить как на столе, так и на полу в мастерской, если предварительно просверлить в нем отверстия и установить крепежные шпильки.

Инструкцию, как собрать компактный станок для гибки арматуры своими руками, можно посмотреть на видео ниже.

Конструкция получилась довольно удобной в повседневной эксплуатации, и самое главное — надежной. Единственная сложность может возникнуть при изготовлении вала.

Арматурогиб для домашней мастерской

Предлагаем вашему вниманию еще один вариант настольного самодельного приспособления для гибки арматуры.

Данной идеей поделился автор YouTube канала Kwando Technic.

В качестве станины станка используется квадратная профильная труба размером 50х50 мм. Отрезаем от нее кусок длиной 80 см.

Также подготавливаем два подшипника и кусок круглой трубы подходящего диаметра, чтобы изготовить потом корпусный подшипник.

На конце профильной трубы делаем посадочное место для установки корпусного подшипника.

Далее изготавливаем сам корпусный подшипник. К нему нужно будет приварить рычаг из квадратной профтрубы.

Для того чтобы закрепить станину на рабочем столе, надо приварить к ее нижней части пластины металла с просверленными крепежными отверстиями.

С одной из сторон станины к крепежным «лапам» автор приваривает пластины металла, между которыми будет крепиться направляющая из круглой трубы.

На следующем этапе привариваем к станине кусок уголка, к которому крепится упор для заготовок (его тоже делаем из уголка, только надо прорезать пазы под болты).

Устанавливаем на свое место направляющую, предварительно надев на нее пару подвижных ползунов. Привариваем к ним торцевые упоры.

Далее приступаем к сборке арматурогибочного станка. Крепим к станине корпусный подшипник с рукояткой, и привариваем к ручке шпильку, на которую надеваются упорные подшипники.

Ознакомиться с пошаговой инструкцией, как сделать своими руками настольный станок для гибки арматуры, а также увидеть принцип работы приспособления можно в авторском видеоролике.

По сравнению с предыдущими вариантами, конструкция кажется немного замороченной. Но в целом — она вполне работоспособная.

Гибочный станок из обрезков металлолома

Изготовить простейший арматурогиб своими руками можно даже из ненужных обрезков металла, которые валяются в металлоломе.

Вариантом данной конструкции гибочника поделился автор YouTube канала Fawa Bros. Ее мы возьмем за основу.

Первым делом необходимо будет изготовить подвижную часть конструкции.

Вырезаем из листового металла заготовку необходимой формы. Затем надо просверлить отверстие, и прикрепить с помощью сварки отрезок шпильки, на который надевается упорный ролик из круглой трубы. На шпильку навинчиваем гайку.

К нижней части заготовки привариваем подшипник.

Для основания подойдет металлическая пластина прямоугольной или квадратной формы — это кому как больше нравится.

Сверлим в ней крепежные отверстия в углах, и еще одно — ближе к центральной части.

Устанавливаем на пластину ранее изготовленную деталь с подшипником, и фиксируем ее с помощью стального кругляка, в верхней части которого имеется паз, чтобы можно было вставлять заготовки.

Нижнюю часть стального кругляка надо будет приварить к основанию арматурогиба.

Далее к подвижной части привариваем кусок профильной трубы, на который будет надеваться ручка-рычаг.

К металлической пластине привариваем кусок квадратного прутка, сверху которого нужно приварить удлиненную муфту. Вкручиваем в нее болт, который в данном случае выполняет функцию ограничителя хода подвижной части.

На последнем этапе останется только изготовить ручку, и установить ее.

На рукоятке дополнительно имеется передвижной упор, с помощью которого возможно регулировать длину изгиба заготовки.

Как изготовить компактное устройство для гибки арматуры своими руками, во всех деталях показано на авторском видео.

Как и в предыдущих случаях, самоделка получилась простой и удобной в использовании. Квадратная пластина крепится к столу с помощью болтов, и можно сразу приступать к работе.

Мощный арматурогиб своими руками

Данная самоделка позволяет работать как с рифленой и гладкой арматурой, так и с профтрубой. Поэтому можно назвать ее трубогибом или универсальным гибочником для домашней мастерской.

Как изготовить данное приспособление, поделился автор YouTube канала Kwando Technic.

Необходимые материалы:

• швеллер;
• круглая труба;
• лист металла;
• уголок;
• стальной кругляк.

Сначала изготавливаем станину. Для этого будем использовать швеллер. Определяемся с длиной станины, и отрезаем заготовку требуемой длины (80-90 см будет вполне достаточно).

Изготавливаем самодельные корпусные подшипники, и привариваем их к станине. Устанавливаем стальной вал.

Дополнительно мастер отрезает кусок квадратного прутка, и приваривает его спереди корпусных подшипников. Получился своего рода небольшой упор — на всякий случай.

Из листового металла вырезаем две узких полоски. Сгибаем их наподобие хомутов, и привариваем к станине и корпусным подшипникам.

На следующем этапе сбоку станины надо приварить полку из уголка, а рядом крепим опорный ролик. К концу вала привариваем вилку для гибки заготовок.

На противоположной стороне вала необходимо приварить две рукоятки.

В завершении останется только изготовить ограничительный упор для ограничения хода рукоятки. Для этого отрезаем кусок уголка, затем привариваем к станине. Предварительно в уголке сверлим отверстие, и привариваем гайку. В гайку вкручиваем болт.

Для крепления самоделки к столу или полу в мастерской, к нижней части станины нужно приварить «лапы» с отверстиями. Последний штрих — шлифовка и покраска.

Как сделать устройство, сгибающее арматуру и профтрубу, можно посмотреть в видеоролике на нашем сайте.

Гибочный станок по металлу из большого подшипника и уголков

Вот еще один рабочий вариант самодельного гибочника, который отлично подойдет для неторопливой и спокойной работы в домашних условиях (например, в гараже или мастерской). Смастерить его можно из уголка с трубой.

Идея самоделки принадлежит автору YouTube канала Ipunk Crow.

Первое, что нужно сделать — собрать станину станка. И для этого мы будем использовать строительный уголок.

Необходимо отрезать три одинаковых уголка, и сварить их треугольником, как показано на фото ниже. Сварные швы зачищаем болгаркой.

К вершине треугольной рамы привариваем подшипник. К подшипнику надо приварить ручку (можно использовать кусок круглой трубы).

Вместо трубы можно использовать резьбовую шпильку. Но в этом случае дополнительно надо будет приварить усиление из двух отрезков круглого прутка.

К внутренней стороне привариваем вилку для загиба заготовок. Рядом с рукояткой привариваем пруток из металла, на который в дальнейшем будут надеваться упорные ролики (подшипники).

К нижней части рамы привариваем два уголка — для лучшей устойчивости всей конструкции. На шпильку накручиваем удлинитель из трубы.

На последнем этапе красим изготовленные детали, и приступаем к сборке.

Подробно о том, как собрать простое гибочное приспособление, с помощью которого можно согнуть арматуру и другие заготовки, смотрите в авторском видеоролике ниже.

Для крепления основания конструкции к бетонному полу, дополнительно надо будет просверлить в опорных уголках отверстия, а в полу просверлить отверстия и установить резьбовые шпильки.

Андрей Васильев

Задать вопрос

Простой станок для гибки арматуры своими руками

Арматура необходима для скрепления бетонных и кирпичных конструкций, перевязки углов, связки примыкающих стен и т. д. Для угловых конструкций требуется гибка арматуры под углом 90º. Тонкие стержни сечением 5-6 мм невозможно согнуть строго под прямым углом с небольшим радиусом закругления — получится огромная дуга. Толстые вообще сложно гнуть руками. Рассмотрим, как сделать станок для гибки арматуры, чтобы выпускать связующие элементы небольшими партиями для строительства гаража, дома, бани и пр.

Требования к гибке арматуры

Сперва упомяну, как нельзя гнуть арматуру для стройки. Не грейте ее бензорезом, автогеном, паяльной лампой или как-то еще.

Не надрезайте арматуру болгаркой, лобзиком, ножовкой, напильником. Да, после реза получится согнуть стержень под идеальным углом 90 градусов, но сечение прутка в этом месте уменьшится вдвое, а с ним и прочность.

Гибка арматурных стержней, применяемых для перевязки строительных материалов в углах здания, должна соответствовать следующим требованиям:

• радиус закругления в месте сгибания — 10-15 диаметров стержня;

• угол изгиба не менее 90º;

• ролики и упоры соответствуют диаметру и прочности арматуры;

• процесс происходит без нагрева и подрезов.

Если гнуть арматуру приспособлениями, рассчитанными на больший диаметр прута, заготовка примет неправильную форму, а в процессе работы будет «гулять». Использование мягких металлов в конструкции самодельного станка повлечет быстрый износ фиксаторов и направляющих. При гибке возможны трещины на наружной стороне арматуры и «волны» на внутренней.

Простейшие приспособления для гибки арматурных стержней

Все станки для гибки арматуры, независимо от габаритов, имеют три ключевых элемента:

• центральный упор, о который осуществляется гибка;

• фиксатор, удерживающий один конец прутка;

• привод, захватывающий свободный край и задающий угол изгиба.

Если хорошо понимать этот принцип, можно создать простейшие приспособления для гибки арматуры в домашних условиях. Этого вполне хватит для собственной стройки дачи, гаража, сараев.

Станок из швеллера

Самое простое и многофункциональное приспособление для гибки — это швеллер с прорезями. Кусок швеллера длиной 30-50 см закрепляется широкой полкой на стуле, лавке, столе, полу. В боковых стенках болгаркой выполняются прорези с глубиной 20 мм напротив друг друга. Ширина прорезей соответствует диаметру вставляемого прутка. Можно выполнить несколько прорезей разной ширины, если предстоит работать с несколькими диаметрами арматуры.

Арматура закладывается в прорези, а свободный конец выступает рычагом, на который воздействуют рукой. Для усиления можно надеть трубу. Максимальный диаметр, который получится согнуть таким способом — 10 мм.

Приспособление из двух труб

Используют два отрезка стальной трубы. Один закапывают в землю, бетонируют или фиксируют хомутами к неподвижному основанию. В него вставляют арматуру. На свободный конец прутка надевают вторую трубу, служащую рычагом. Чем толще арматура, тем больше должен быть внутренний диаметр трубы.

Самодельные станки для гибки арматуры

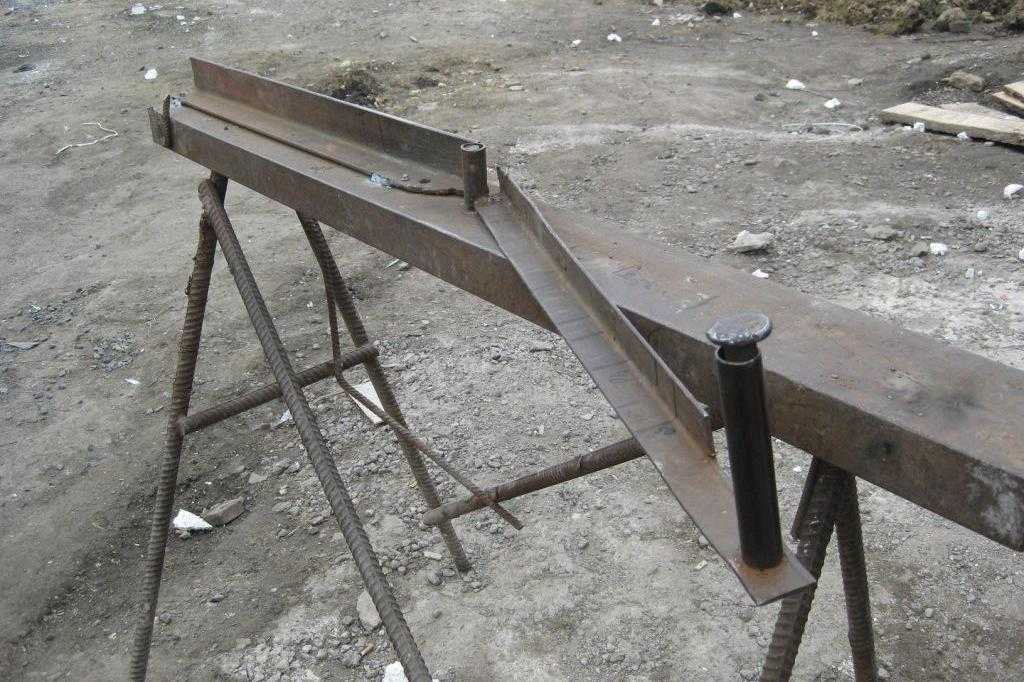

Для изготовления станка используется основа (брус или швеллер, перевернутый широкой полкой вверх):

1. На нем вдоль фиксируется уголок 40х40 мм, в котором предварительно сверлят отверстия для метизов.

2. На торце закрепленного уголка устанавливают опорный болт.

3. Второй уголок 40х40 мм фиксируется за упором на собственном болтовом соединении и остается подвижным. Он служит рычагом.

4. Арматура вставляется в первый уголок и упирается в его стенку.

5. Рычагом совершают гиб.

6. Продвигая пруток на своем месте получится регулировать радиус изгиба.

Чем толще диаметр арматуры, тем длиннее потребуется рычаг. Вручную получится согнуть пруток сечением до 14 мм. Дальше поможет только станок с электрическим приводом, передающим вращение через редуктор.

Может вы знаете еще способы гибки арматуры в домашних условиях, которые соответствуют строительным стандартам? Приведенные мной варианты вполне подходят для частного строительства и помогут сэкономить деньги, чтобы не покупать магазинный станок.

Рекомендованые товары

• Арматура
• Круг
• Круг отрезной
• Электроды
• Цемент

Как согнуть арматуру вручную и на станке [5 обычных способов]

Представьте, что вы управляете строительной площадкой. У ваших сотрудников вся арматура на своих местах, и вот-вот начнется бетонирование. Затем вы слышите, что вам не хватает арматурных хомутов, арматурных кольев или 90-градусных крюков. Все, что у вас есть на месте, — это прямые арматурные стержни.

Такая ситуация очень распространена в бетонных строительных проектах. Это не означает, что вы прекращаете всю работу и операции. Вы всегда можете согнуть арматуру на месте различными способами.

Что касается арматуры, это один из самых полезных строительных материалов, используемых на стройке. Они используются для укрепления бетона на растяжение. Они также оказывают поддержку.

Арматура требуется для всех типов конструкций, таких как мосты, дома, здания и подпорные стены. Прочность и пластичность стали позволяют использовать арматуру по-разному.

Вы можете использовать его не только для армирования бетона. Например, вы можете использовать его как:

• арматурные стойки для неровной поверхности или установки палаток.
• Изготовление заборов из прочной арматуры.
• согните его, чтобы сформировать хомуты, чтобы скреплять арматурные стержни в бетоне.
• используется для формирования опор для арматурных стержней в бетоне.
• создавать таблицы арматуры для резки арматуры.

Содержимое

4px»> Сгибание арматурного стержня вручную или вручную является наиболее простым методом гибки арматурного стержня. Это также самый безопасный и простой метод.

Первый шаг заключается в заключении стального стержня в два куска металлической трубы.

Затем проденьте стальной стержень через обе части трубы и дайте им пересечься в точке, где вы хотите согнуть.

На одном конце металлической трубы взвесьте трубу и покажите часть арматурного стержня, которую вы хотите согнуть. Используйте рычаг, чтобы поднять более длинную часть трубы с пола.

Чтобы согнуть сплошную арматуру, вам потребуется соответствующее количество рабочей силы. Хотя рычаг, который вы получите, используя длинный кусок трубы, поможет ускорить процесс.

Теперь, когда вы позволили стержню согнуться, вам нужно измерить угол. Плотницкий угольник поможет вам измерить угол изгиба.

Контроль угла — один из самых важных этапов процесса. Для разных целей арматуры требуются разные углы. Если третий человек может удерживать плотницкий угольник при сгибании, то вы легко получите правильный угол.

Этот метод гибки арматуры имеет свои ограничения.

• Нельзя гнуть стержни очень большого диаметра.
• Вы также не можете сгибать арматуру с большой нагрузкой.
• Этот метод также повреждает арматуру в месте изгиба.

Этот метод очень похож на сгибание стержней руками. Хики-бар представляет собой металлический стержень с 3 пальцами или шпильками. Его также называют гибочным станком с 3 штифтами.

Эти шпильки предназначены для фиксации арматурного стержня. Бар имеет длину около 34 дюймов и весит около 4 фунтов. Он использует принцип увеличения крутящего момента для изгиба арматурного стержня. Люди предпочитают его из-за его небольшого размера и портативности.

Рукоятка перекладины сконструирована таким образом, чтобы прикладывать значительное усилие для изгиба арматуры. Его использование таково, что одного бруска недостаточно, чтобы согнуть брусок, таких всегда нужно два.

Если одна из шпилек сломается, ее всегда можно починить с помощью горелки и болгарки. Всегда можно укоротить длину бруска с помощью ножовки.

Процесс начинается с размещения арматурного стержня прямо на земле.

Держите его за одну из зацепок. Держите его таким образом, чтобы арматурный стержень проходил через две шпильки. Не забудьте использовать два перекладины, чтобы согнуть арматуру. Теперь используйте вторую перекладину и снова удерживайте перекладину, используя ее.

Расстояние между двумя опорами — это место, где будет изгибаться стержень. Так, чем короче расстояние, тем точнее будет точка изгиба. Теперь приложите усилие ко второму засосу. Это создаст крутящий момент и сделает изгиб стержня очень легким.

Контроль угла очень важен. Было бы полезно, если бы второй человек мог использовать измерительный угольник для проверки угла изгиба во время процесса.

Несмотря на свои преимущества, у него есть и некоторые ограничения.

• Вы не можете использовать его для 60 класса и выше.
• Максимальный диаметр стержня также зависит от расстояния между стойками.
• Обычно он не может сгибать стержни диаметром более 5/8 дюйма.

Этот метод также относится к категории ручной гибки арматурных стержней. Он очень прост и удобен в использовании. Это аналоговое устройство, которое не использует электричество.

Он использует те же принципы, что и перемычка для гибки арматуры. Он имеет длинный рычаг и кулачковый механизм для создания максимального крутящего момента. Устройство весит от 12 до 15 кг. Они портативны и экономичны. Цена этого устройства колеблется от 200 до 500 долларов в зависимости от вариаций.

Первый шаг — выбрать правильную настройку для сгибаемого арматурного стержня. Просто потяните CAM на себя и поверните в нужное положение. Цифры на циферблатах означают диаметр прутка, который вы хотите согнуть, в миллиметрах.

После того, как вы настроили параметры, переходим к следующему шагу. Установите арматурный стержень на место и прикладывайте усилие к рычагу до тех пор, пока стержень не согнется.

К сожалению, ваш браузер не поддерживает встроенные видео.

Большинство инструментов изгибают стержень только до 90-градус. Если вы хотите сделать стремя, вам нужно повторить шаги четыре раза для каждого угла.

Если усилия недостаточно, чтобы согнуть стержень, не увеличивайте размер рычага и не прикладывайте больше усилия. Это только повредит машину. Это означает только то, что размер арматуры слишком велик для машины.

Вариаций этого устройства очень много. Каждая вариация имеет свои ограничения и недостатки. Большинство его вариаций могут резать прутки только до 5/8 дюймов. Некоторые из его вариантов изгибают только стержни до 90-градус.

Это медленная машина, которая может сгибать только один стержень за раз. Большинство вариаций не могут сгибать прутки класса 60 и выше.

Держите это устройство вдали от грязи, грязи, воды и пыли. Если вы подвергнете машину такому воздействию, это повредит ее внутренний механизм.

Теперь переходим на полуавтоматические и автоматические станки. Переносной станок для гибки арматуры обычно используется на строительных площадках. Его также называют силовым изгибом.

Перед покупкой необходимо учитывать некоторые факторы. Это возможности гибочного станка, требования к мощности, стоимость и время, затрачиваемое машиной.

Этот тип станка легко изгибает арматуру без ущерба для ее прочности. Они просты в эксплуатации и транспортировке.

Работает как от электричества, так и от гидравлики. Различные варианты могут сгибать различные размеры и сорта арматуры. Это устройство позволяет даже гнуть арматуру, выходящую из стен и колонн. Многие его вариации входят в состав смесителя для резки арматуры и гибочного станка. Это очень упрощает многие задачи.

В процессе не так много шагов. Вы помещаете арматуру в захват и включаете машину. Гидравлический пресс сгибает стержень за 4 секунды. Машина может сгибаться до 180 градусов. Он может сгибаться до стержней размером 1 дюйм. Это может быть немного дорого, но необходимо, когда вам нужна точность и скорость.

К сожалению, ваш браузер не поддерживает встроенные видео.

Использование под дождем может привести к возгоранию или неисправности двигателя. Воздействие грязи или грязи также может негативно сказаться на сроке службы машины. Не пытайтесь использовать арматуру, превышающую возможности машины. Невыполнение технического обслуживания также приведет к повреждению машины.

Станок для гибки арматуры представляет собой современное оборудование, используемое профессиональными компаниями.

Это крупногабаритная машина. Станок универсален, и вы можете использовать его для арматуры всех форм, размеров и типов. Имеет большую рабочую платформу. Вы даже можете заменить стойки или шпильки, используемые для сгибания стержней. Разные размеры и типы стержней требуют разных опор.

Машина также имеет очень простые световые индикаторы. Он имеет красный индикатор заднего хода и зеленый индикатор прямого хода. Он работает со шкивами и шестернями, что позволяет ему сгибать прочные стержни. И у него есть разные индексные штифты для изгиба арматурных стержней под разными углами.

Имеет множество функций безопасности. Кнопка аварийной остановки на случай, если произойдет что-то опасное. Машина поставляется с ножным переключателем, который позволяет вам управлять процессом по своему усмотрению.

Как работает эта машина? Во-первых, установите все столбы в соответствии с арматурными стержнями, которые вы хотите согнуть. Затем установите индексные элементы в соответствии с желаемым углом. Затем поместите стержень между прочным гибочным диском и квадратной палкой.

Нажмите педаль, и стержень согнется менее чем за 3 секунды. Вы можете создать стремя целиком, не вынимая арматурный стержень.

К сожалению, ваш браузер не поддерживает встроенные видео.

Самое лучшее в станке то, что он может сгибать несколько арматурных стержней одновременно. Эта функция редко доступна на других машинах.

Q1. Можете ли вы нагреть арматуру

Некоторые люди могут подумать, что нагрев арматуры облегчит процесс гибки. Основным компонентом арматуры может быть сталь, но она также состоит из цинка, свинца и олова. Нагрев арматуры снижает ее пластичность и делает более хрупкой. Это также снизит прочность арматуры. Арматура, подвергшаяся воздействию высоких температур, в любой момент может сломаться.

Q2. Is It Hard to Bend Rebar

Изгиб арматуры требует техники. Конечно, если вы пытаетесь согнуть его одними руками, то это будет тяжело. Но даже без машины, если вы приложите правильный крутящий момент, штанга легко согнется. Чем больше увеличивается размер арматуры, тем сложнее ее согнуть.

Нажмите для поиска

Искать:

Арматура в работе | Для профессионалов строительства

помогут вам сэкономить время и деньги на бетонных работах.

14 декабря 2007 г.

Джин Фейнгольд

Когда подрядчикам по бетону нужно отрезать или согнуть арматуру, у них есть три варианта. У них может быть изготовитель, предварительно вырезавший или предварительно согнувший арматурный стержень в соответствии со спецификациями. Они могут попросить своих бригад использовать ручные инструменты для ручной резки или гибки в процессе работы. Или они могут использовать станки для резки и гибки арматуры на строительной площадке или в своих мастерских. Подрядчики говорят, что нет никакой разницы в качестве или прочности между предварительно спроектированной и изготовленной своими руками арматурой, вырезанной машинным способом или изогнутой.

Для крупных работ, где детали стали указаны в чертежах, имеет смысл заказать всю указанную арматуру у производителя. Но для небольших работ наличие резака и гибочного станка для арматуры позволит выполнить работу быстрее и безболезненнее, чем использование ручных режущих инструментов. «Как правило, мы говорим людям, что один человек на одном из наших станков может выполнить работу двух человек за половину времени», — отмечает Фрэнк Олах, президент производителя арматурных инструментов Fascut Industries. Это означает, что один рабочий может отрезать или согнуть в четыре раза больше арматуры в час, используя станок, чем вручную.

Домашний строитель Ричард Сир из Mastercraft Construction, у которого есть два режущих и гибочных узла EZE Bend, выполняет работу с арматурой как минимум в пять раз быстрее, чем при ручной резке. «Это экономит бесчисленное количество часов», — отмечает он. «Это значительно упрощает работу. Раньше ребятам приходилось резать и изготавливать арматуру, и это была худшая работа на строительной площадке. Теперь всем нравится это делать».

Небольшие устройства для резки и гибки арматуры весом до 200 фунтов. могут быть подняты и перенесены двумя рабочими для легкой транспортировки на рабочую площадку. Большие машины могут весить около 400 фунтов, поэтому для их перемещения требуется мини-погрузчик. Эти большие машины чаще используются в магазине. Меньшие машины могут обрабатывать арматурные стержни до № 6, а более крупные — до № 8. Подрядчики, владеющие обоими размерами, обычно берут с собой маленькую машину на строительную площадку, а большую машину используют в помещении в плохие погодные дни, чтобы предварительно разрезать и предварительно согнуть арматуру для предстоящих работ.

Еще одним преимуществом использования станка является простота изготовления большого количества одинаково согнутых деталей. Например, когда подрядчикам требуется большое количество хомутов или квадратные формы, используемые в бетонных колоннах для удержания вертикальной арматуры, каждый хомут должен иметь точные изгибы в нужных местах. Трудно сделать каждый изгиб одинаковым сгибанием рук. «С помощью гибочного станка вы можете установить эталон, на который будет опираться стержень, чтобы каждый раз получать один и тот же размер изгиба», — говорит Олах.

Если бы станков для резки и гибки арматуры не было, основным вариантом даже для работ среднего размера был бы заказ готовой арматуры у производителя. Подрядчики говорят, что у этого есть две проблемы. «Это было бы дороже», — говорит Майк Каттл из The Jasper Company, где используются станки для арматуры Multiquip. «Нам пришлось бы ждать от двух до трех дней в зависимости от количества. Вы можете улучшить свои показатели в полевых условиях и свое количество с помощью собственной машины, поэтому таким образом вы можете быть уверены, что у вас достаточно арматуры». В противном случае, по его словам, он обычно заказывал дополнительную арматуру у производителя, чтобы быть уверенным, что у него есть все необходимое для работы.

Ян Гислер из ICF Builders ценит возможность изготовления нестандартных арматурных стержней. «Поскольку большинство наших проектов связаны с изготовлением на заказ, система EZE Bend позволяет нам почти мгновенно сгибать и резать арматуру по индивидуальному заказу, заказывая арматурные стержни прямой длины и изготавливая их на месте по требованию», — говорит он. «Мы можем использовать эту систему либо в «режиме производственной настройки», когда человек вырезает и сгибает арматуру по мере ее вызова, а также использовать ее портативность для сгибания врезных дюбелей, которые были установлены в ранее отлитые бетонные стены на месте в плиты перекрытия. Без этих машин производительность на стройплощадке снизилась бы, а затраты на покупку готовых материалов были бы выше. Использование сборных материалов может привести к задержкам, вызванным изменениями в конструкции или неправильным деталировкой армирования. »

Компания Giesler режет и изгибает 99 процентов своей арматуры на стройплощадке при возведении изолирующих стеновых систем из бетонной опалубки. В некоторых местах, где строит компания, нет легкого доступа к производителям, что делает использование их собственного оборудования для резки и гибки еще более важным.

Несмотря на то, что Шон О’Коннор из Badger Swimpools говорит, что около половины арматуры, которую они используют при строительстве бассейнов и аквапарков, у них сборная, они ценят свой резак и гибочный станок Fascut. «В индустрии аквапарков так много вещей неправильной формы», — отмечает он. «Это позволяет нам иметь полную гибкость в выборе формы стали вместо того, чтобы полагаться на предварительно разработанные заводские чертежи для резки и гибки деталей по размеру. Многие люди полагаются на предварительно спроектированную арматуру, которая работает, если их Все задания имеют стандартные размеры. Нам требуется время, чтобы предварительно разработать, утвердить и проверить чертежи».

Гислер считает, что использование оборудования для арматуры на месте экономит его компании в среднем 500 долларов на одном жилом проекте и больше на коммерческих проектах. «Один парень может детализировать всю сталь, необходимую для пола квартиры площадью 5000 кв. футов, менее чем за три часа, включая резку, гибку, связывание, маркировку и перемещение на этаж, где она будет использоваться», — указывает он. вне.

«Инструменты в основном представляют собой небольшие гидравлические цилиндры, — отмечает Гислер. «Гидравлические цилиндры могут выдерживать массу нагрузок по сравнению с электродвигателями. Силовые головки EZE Bend легче, чем большинство режущих и гибочных станков, предлагаемых на рынке, и намного меньше с распределением веса таким образом, что их можно использовать почти весь день без двух рук. Руки.»

Компания Giesler адаптировала оборудование для удовлетворения своих потребностей, используя гидравлический насос от более крупной модели на портативном устройстве, что позволило согнуть стержень № 5 на 90 градусов примерно за три секунды.

ICF Builders также использует газовую пилу для резки целых связок арматуры до заданной длины. Он еще больше ускоряет установку арматурных стержней за счет использования зип-ярусов с обратным янки и форм, которые имеют встроенные армирующие замки, исключающие завязывание соединений. У Badger Swimpools есть машина Lobster меньшего размера, которая используется для вырезания отверстий для труб и отверстий после установки арматуры. Его работа идет быстрее благодаря использованию арматурных стульев и ярусов Max USA, которые представляют собой ручные электрические ярусы для арматуры, которые автоматически связывают арматуру в соединениях внахлестку.

Поскольку на ремонт гидравлического насоса может уйти около двух недель, Сир имеет дополнительный насос, чтобы поддерживать его систему в рабочем состоянии каждый день. Он также купил дополнительный гидравлический шланг в качестве меры предосторожности против простоев. Он обнаружил, что его машина для гибки EZE надежна: не требуется ремонт резака или гибочного станка и лишь небольшой ремонт насоса и шланга.

Строительная компания Сира режет и гнет 90 процентов всей арматуры, которую использует. Отчасти это связано с меньшими объемами работ, а также с тем, что ближайший производитель находится в 100 милях от завода, что делает сборную арматуру неудобной. Они сначала планируют все разрезы, а затем делают их, прежде чем прикрепить трубогиб и сделать необходимые изгибы. Возможность самостоятельно изготавливать арматуру стоит «тысячи, тысячи и тысячи долларов каждый год», — говорит Сир. «Это экономит много человеко-часов».

Когда бригады Badger Swimpools работают на более крупном объекте, О’Коннор говорит, что более эффективно использовать поставщика для резки и гибки стали, особенно с учетом того, что поблизости находится несколько производителей. Для небольших проектов они предпочитают использовать собственные станки для производства арматуры. Поскольку их рабочие места имеют уклоны, изгибы и уникальные углы, резка и гибка собственной арматуры также экономит время, поскольку необходимые детали легко доступны. «Если вы делаете фундамент, в большинстве случаев это делается поэтапно или поэтапно, что позволяет им делать подробные чертежи и эффективно их изготавливать», — объясняет он. «Для неправильной формы и наклона каждая пара баров отличается. Если вы делаете бассейн размером 30 футов на 60 футов и 3 фута, от 6 дюймов в глубину до 6 футов, наклон постоянно меняется, поэтому вам пришлось бы сортировать стержни, если бы они были предварительно нарезаны. Это почти проще сделать по размеру там, в бассейне ».

Даже стеновые системы могут иметь необычные углы. «Для некоторых опор слишком сложно заранее спроектировать арматуру», — отмечает Каттл из The Jasper Company. «Вы должны понять это на работе».

Невысокая цена начального уровня на устройства для резки и гибки арматуры, и они питаются от электрической сети или от генераторов. Они также поставляются с автономными гидравлическими насосами.

Техническое обслуживание требует простой, но регулярной очистки и смазки нескольких движущихся частей. Режущие лезвия можно перевернуть с каждой из восьми сторон, когда одна сторона затупится, поэтому лезвия прослужат долго. Сами машины также надежны и относительно легко ремонтируются в случае необходимости. По мере роста затрат на рабочую силу владение устройством для резки или гибки арматуры становится еще более целесообразным для бетонных подрядчиков, которые используют арматуру во многих проектах.

Если ваши работники занимаются связыванием арматурных стержней, вам необходимо знать об ярусах арматурных стержней с батарейным питанием. Эти инструменты могут значительно сократить время вязки и облегчить проблемы со здоровьем, связанные с ручной вязкой арматуры.

Недавнее исследование, проведенное Национальным институтом безопасности и гигиены труда (NIOSH), показывает, что использование яруса арматуры с питанием от батареи значительно снижает использование быстрых и повторяющихся движений запястья и предплечья, тем самым снижая риск развития поясницы. , профессиональные заболевания опорно-двигательного аппарата.

В феврале 2003 года NIOSH провел исследование для оценки опасности для здоровья для Genesis Steel Service Inc. (GSSI), подрядчика по строительной арматуре и конструкционной стали в Балтиморе, штат Мэриленд. нарушения опорно-двигательного аппарата рук в результате ручного связывания стальной арматуры на бетонных настилах мостов и других работах с большими бетонными плитами. Организация также исследовала, может ли использование яруса арматуры с питанием от батареи быть эффективным для предотвращения связанных с работой заболеваний опорно-двигательного аппарата верхних конечностей и спины.

Исследование показало, что ручная вязка арматуры на уровне земли с помощью плоскогубцев и проволоки требует постоянного глубокого изгиба туловища и быстрых и повторяющихся движений рук и запястий. Использование яруса на батарейках значительно уменьшило такие движения и освободило одну руку для поддержки веса туловища во время обвязки. Добавление удлинительной рукоятки к ярусу с батарейным питанием позволило рабочим связывать арматуру в вертикальном положении, что еще больше снизило вероятность получения травм.

По заявлению производителя, многоярусные арматурные стержни Max предназначены для сокращения времени связывания, а также для снижения риска получения травм в результате повторяющихся движений. Модель Макса RB655 может связать до #9x #8 арматурных стержней (или любую комбинацию до 17), используя комбинацию вязальной проволоки 16 калибра и мощного крутильного двигателя. Использование проволоки регулируется автоматически, чтобы соответствовать размеру галстука и повысить производительность. Один рулон проволочных стяжек от 120 до 230 стяжек.

Для получения дополнительной информации об исследовании NIOSH, упомянутом в этой статье, посетите сайт www.cdc.gov/niosh/hhe/reports.

Fascut Industries Inc.

EZE Bend, Inc.

Армированная базальтовым волокном арматура

Резумии и резаки арматуры

FASTUTS Industries Inc.

EZE Bend, Inc.

Руководство по обработке волокна. Проект. Спецификация и приложение

. Руководство к обработке волокна. Знать об армировании бетона волокном

Дилемма подрядчика по армированию сварной проволокой (WWR)

Должна быть альтернатива демонтажу и замене WWR.

Борьба с трещинами в плитах с необычной геометрией панелей

Советы по борьбе с трещинами в бетонных панелях необычной формы.

Этот подрядчик полагается на роботизированную вязку арматуры

TyBOT от Advanced Construction Robotics помогает Shelby Erectors повысить рентабельность и повысить удобство для владельца проекта, а затем IronBOT еще больше ускорит работу

Изменения ASTM A615 от 2020 года соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.

GatorBar Утвержден Департаментом транспорта штата Вирджиния

Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.

Diablo бурит арматуру прямо насквозь с помощью долота Rebar Demon SDS в World of Concrete 2022

Передовой опыт работы с георадаром: экономьте время, деньги и головные боли подрядчиков по бетону для соблюдения правил техники безопасности и передового опыта георадар становится все более распространенной технологией, используемой на стройплощадке.

Методика обнаружения арматуры

Существует несколько методов, доступных для бетонных подрядчиков, каждый из которых имеет свои плюсы и минусы. Наиболее распространены вихревые токи (EC), георадар (GPR) и цифровая рентгенография (DR).

Макроволокна и Суперкубок — внутри бетона самого большого стадиона НФЛ

Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования армированного волокном бетона на верхних палубах.
