Станок для изготовления шлакоблоков своими руками чертежи видео: Cтанок для изготовления шлакоблоков своими руками — чертежи, варианты конструкции + Видео

22.03.2023

0 Comment

Содержание

видео-инструкция по монтажу, чертежи, фото

Шлакоблок является одним из самых популярных строительных материалов для изготовления небольших построек или строений хозяйственного назначения. Это обусловлено тем, что этот вид считается доступным и при небольшом усилии может быть изготовлен самостоятельно.

Именно поэтому вопрос о том, как сделать шлакоблочный станок своими руками, очень популярен среди современных строителей.

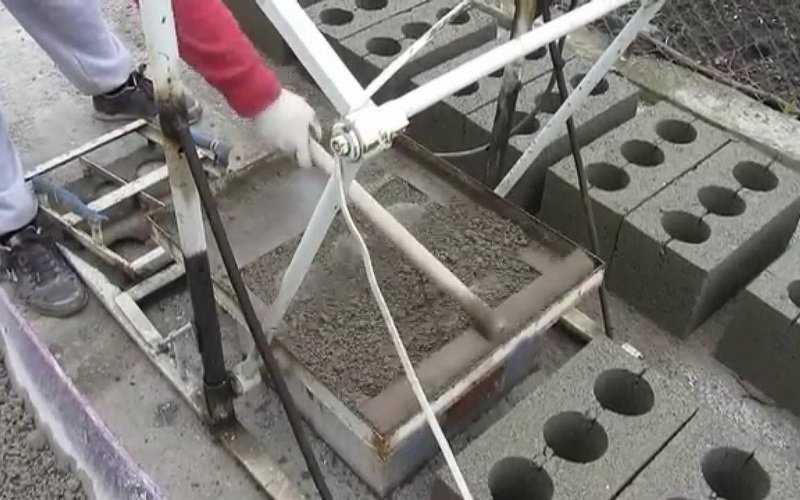

Любительское фото станка для изготовления нестандартных шлакоблоков

Содержание

1 Изготовление
- 1.1 Форма
- 1.2 Виброустановка
- 1.3 Каркас и подъемное устройство
2 Вывод

Изготовление

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

Первый из них представлен цельным блоком;
Второй имеет пустоты, которые не превышают 30% всего объема;
Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Чертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.

Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Совет!
Все элементы, предназначенные для создания полости, нужно делать под небольшим углом, чтобы после формирования изделия их можно было легко извлечь.

Простейшая форма на две единицы без внутренних вставок

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

Станок заводского производства с вибрационным механизмом индукционного типа

Совет!
Для равномерной передачи колебаний форме необходимо защитить ее от резких толчков или ударов при помощи резиновых прокладок или слоя силикона.
В противном случае можно наблюдать резкие толчки, которые не будут оказывать отрицательное влияние на конечное изделие.

Установка эксцентрика на двигатель

Статьи по теме:

Вибростанок для производства блоков
Станок для шлакоблоков
Станок для шлакоблока своими руками

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока своими руками необходимо тщательно изучить технический процесс производства и сопоставить его со своими возможностями, площадями и условиями. Это поможет принять правильное решение и выбрать соответствующую конструкцию.

Совет!
Не стоит ограничиваться на определенных чертежах конкретного устройства.
Любое техническое решение можно доработать под определенные условия или собственный процесс производства.

Станок со специальным механизмом для извлечения изделия из формы, выполненный в виде передвижной тележки

Вывод

На основании изложенной выше информации можно сделать вывод, что станки для изготовления шлакоблоков могут иметь разную конструкцию и механизм, но в их основе всегда будет лежать форма и установка для создания вибрации.
