Скважина на песок своими руками

Скважина на песок своими руками

Каждому дачнику или владельцу загородного дома крайне необходима вода на участке для полива растений, использования ее для бытовых нужд, приготовления пищи. Отличным решением проблемы водоснабжения может стать автономный источник воды, тогда вы не будете зависеть от поставщиков коммунальных услуг. Одно из вариантов решения этой проблемы – строительство скважины на песок своими руками.

Виды водозабоных скважин и их различия

Содержание статьи

• 1 Виды водозабоных скважин и их различия
  • 1.1 Ищем воду на своем участке
  • 1.2 Необходимое оборудование для бурения скважин на песок
• 2 Процесс самостоятельного бурения скважины на песок
  • 2.1 Обустройство водоразборной скважины на песке
  • 2.2 Цены на полимерные трубы
  • 2.3 Обслуживание скважин на воду
  • 2.4 Видео — Скважина на песок своими руками

Скважины автономного водоснабжения могут быть различных типов. Самой производительной с наиболее чистой водой является артезианская скважина, иногда называемая скважиной на известняк. Она отличается большой глубиной (в несколько десятков, иногда до двухсот метров) и большим объемом поставляемой воды. Однако обустройство такой скважины является довольно дорогим удовольствием, да и ее бурение без специализированного оборудования представляется маловероятным.

Возможно, Вас заинтересует информация о том, как найти воду на участке

Более разумным вариантом для устройства автономной системы водоснабжения при скромном бюджете станет обустройство скважины на песок. Ее глубина обычно не превышает 50 метров, также она вполне доступна для самостоятельного бурения. В отличие от артезианской, скважина на песок проходит только первый водоупорный слой в грунте, обычно состоящий из глины. Однако скважина на песок бурится глубже, чем колодцы абиссинского типа и отличается более чистой водой.

Таким образом, скважина на песок представляет собой «золотую середину», между более эффективной, но дорогой артезианской скважиной, и очень дешевым, но малопроизводительным колодцем абиссинского типа.

Различия скважин артезианской и на песок

Кроме того, скважина водозаборная на песок может быть обустроена с применением обсадных труб меньшего сечения, что также позволит сэкономить на строительстве.

Обустройство скважин на песок и артезианских

Ищем воду на своем участке

Перед началом самостоятельного строительства водозаборной скважины на песок необходимо определиться с параметрами залегания водоносного слоя. Самым простым способом станет опрос соседей по участкам и визуальный осмотр уже построенных колодцев или водозаборных скважин. При отсутствии автономных источников водоснабжения у соседей придется пользоваться народными приметами или заказывать гидрогеологическую разведку, что является отнюдь не дешевым удовольствием.

Но как правило, народные приметы подсказывают где можно установить артезианский колодец или скважину. Наиболее характерными приметами, указывающими на близость воды, являются:

• заболоченность участка;
• частое появление туманов над низинами;
• обильное выпадение росы.

Чтобы окончательно определиться с месторасположением будущей скважины, вы можете взять несколько хорошо просушенных кирпичей, взвесить их и закопать в грунт на сутки в наиболее «перспективных местах» вашего участка. Тот из кирпичей, который наберет больше влаги и будет указывать на местонахождение будущей скважины.

При выборе места расположения водозаборной скважины на песок не забудьте учесть и такие факторы, как максимальное ее удаление от выгребной ямы, мусорных куч и других источников потенциального загрязнения воды.

Устройство водозаборной скважины на песок

Необходимое оборудование для бурения скважин на песок

После того как вы определите место бурения, приступайте к самостоятельно работе. Такой автономный источник воды может быть пробурен сторонней компанией, но при небольшой глубине залегания песчаного водоносного слоя (до 25 метров) имеет смысл провести самостоятельное бурение.

Производить работы лучше всего во время минимального уровня грунтовых вод, но в то время, когда земля будет еще относительно мягкой. Наиболее рационально будет строить скважину на песок поздней осенью.

Для самостоятельного бурения необходимо сконструировать примитивную буровую вышку. Проще всего ее сделать из трех металлических уголков, скрепленных в верхней части. Также такую треногу можно изготовить из бревен или прочных деревянных жердей.

В верхней части треноги укрепляется блок, а между двумя «ногами» закрепляется ворот. Также для подъема буровой колоны можно укрепить ручную лебедку на одной из «ног» конструкции.

Самодельная буровая вышка

Основным узлом буровой колонны является ее наконечник – коронка, которая может выглядеть по-разному в зависимости от того, какой грунт лежит у вас под ногами.

Буровая коронка прикручивается к буровым штангам – толстостенным прочным трубам, соединенных между собой резьбой и для надежности зафиксированных в местах сочленения муфтами. Длина штанг обычно составляет полтора – два метра.

Разновидности буровых коронок

В зависимости от состояния пробуриваемого грунта буровая коронка может иметь различную конфигурацию.

1. Буровая коронка в виде ложки. Предназначается для бурения мягких грунтов, например, супесей.
2. Буровая коронка – змеевик. Используется для бурения более твердых пород, например, суглинков.
3. Буровая коронка – долото. Предназначено для ударного бурения твердых пород.
4. Буровая коронка – желонка. Эта коронка предназначена для извлечения разрыхленного грунта на поверхность земли. Обычно применяется после ударного бурения.

Чтобы не допустить осыпания стенок буровой скважины, используются обсадные трубы, например прочные стальные трубопроводы или более легкие и удобные в монтаже пластиковые.

Башмак буровой колонки

В нижней части обсадной трубы формируется специальный «башмак». Нижний торец башмака для облегчения проникновения в грунт делается с зазубринами, либо с заостренной кромкой.

Процесс самостоятельного бурения скважины на песок

Самостоятельное бурение водозаборных скважин на песок состоит из нескольких последовательных этапов.

Шаг 1

На подготовительном этапе обустраивается шурф. Этот котлован в дальнейшем можно использовать для размещения кессона – защитной емкости для предохранения оголовка скважины и насосного оборудования от низких температур.

Глубина шурфа составляет около двух метров, таким образом, его дно находится ниже линии промерзания почвы.

Укрепить шурф можно различными подсобными материалами, например, досками. В дальнейшем в шурф можно опустить готовый кессон из металла или пластика, а также  построить в нем капитальное бетонное сооружение.

Кессон из бетонных колец в шурфе для скважины

Шаг 2

Устанавливаем буровую вышку-треногу. Для того чтобы обеспечить строго вертикальное захождение трубы в грунт, на дно шурфа и над его поверхностью устанавливается два временных деревянных настила. В них проделываются отверстия, вертикальное положение которых выверяется при помощи отвеса.

Самодельная буровая установка готова к работе

Шаг 4

К тросу на лебедке подцепляется штанга с закрепленной буровой коронкой. В верхней части буровой колонки, в месте прикрепления к тросу устанавливается ворот. Работа происходит следующим образом: два человека вращают за ворот буровую колонку, а один контролирует ее строгое вертикальное положение.

При достижении верха буровой колонки настила шурфа, присоединяется новый сегмент. Для очистки скважины от разрушенной породы, колонны вынимают, разбирают и меняют буровую насадку.

В устойчивом, плотном грунте скважина бурится без применения обсадных труб, а вот при бурении на рыхлых грунтах, например суспесях, стенки скважины придется укреплять.

В качестве обсадных труб можно использовать полимерные

Необходимо отметить, что внутренне сечение обсадных труб должно быть больше, чем диаметр буровой колонки. Обсадные трубы опускаются в скважину по мере углубления буровой колонки.

Конструкция окончания буровой колонки

Шаг 5

Таким образом, шаг за шагом буровая колонка опускается в грунт. На нижний конец опущенной трубы необходимо одеть фильтрующее устройство. Оно представляет собой отрезок перфорированной трубы, вокруг которых обматывается проволока. Этот узел позволяет задерживать взвешенные частицы, которые неизбежно будут присутствовать в песчаном водоносном слое.

Декоративное обустройство скважины на песок

Шаг 6

В ходе бурения скважины на песок, бур должен пройти один водоупорный глиняный слой и достичь второго. Для того чтобы освободить скважину от разрушенного грунта, можно использовать «желонку». После очистки скважины на ее дно устанавливается фильтр, изготовленный из отрезка перфорированной трубы.

Обустройство водоразборной скважины на песке

После того как внутренняя часть скважины построена, переходят к обустройству наружной части, находящейся на поверхности.

Для того чтобы пользоваться скважиной на песок круглый год, ее оголовок целесообразно разместить в кессоне. Дно кессона опускается ниже уровня промерзания грунта, а стенки кессонной емкости утепляются.

Для подъема воды из скважин на песок обычно используют погружные насосы, так как они обеспечивают достаточный напор для скважин такой глубины. Насосное устройство также может размещаться в кессонной емкости, туда же выводится и труба водопровода, ведущая в жилые помещения. Водоснабжающий трубопровод может размещаться как ниже линии промерзания грунта, так и отапливаться греющим кабелем.

Декорирование крышки кессона

У кессонных емкостей имеются крышки-люки, через которые осуществляется доступ для ремонта или регламентного обслуживания оборудования. Для того чтобы крышка кессона не выделялась на местности, ее можно закрыть декоративным камнем.

Цены на полимерные трубы

полимерные трубы для водоснабжения

Обслуживание скважин на воду

Чтобы ваша водоразборная скважина работала долго, ее необходимо регулярно обслуживать. Первым сигналом к проведению регламентного обслуживания скважины на песок служит снижение отдаваемого объема воды или ее помутнение.

Для прочистки скважины, ее можно продуть водяным или воздушным компрессором. Продувание трубы скважины создает вокруг ее нижнего фильтра полость в песчаном водоносном слое, которая заполняется отстоянной очищенной водой. Обязательна чистка воды от марганца и железа, потому что отложений этих примесей очень пагубно влияет на здоровье человека.

Как видите, вы вполне можете самостоятельно построить и обустроить скважину на песок, обеспечив себя постоянным источником сравнительно чистой воды, которую смело можно использовать для бытовых нужд.

Чтобы более подробно ознакомиться с процедурой бурения скважин на воду, рекомендуем посмотреть обучающее видео.

Видео — Скважина на песок своими руками

Устройство водозаборной скважины на песок

Скважина на песок своими руками

Самодельная буровая установка готова к работе

Самодельная буровая вышка

Декорирование крышки кессона

Кессон из бетонных колец в шурфе для скважины

Конструкция окончания буровой колонки

Обустройство скважин на песок и артезианских

Различия скважин артезианской и на песок

Декоративное обустройство скважины на песок

В качестве обсадных труб можно использовать полимерные

Башмак буровой колонки

легкий способ обеспечить дачу водой

Скважина на песок своими руками на приусадебном участке задача выполнимая, но как любая хозяйственная манипуляция на грунте требует выполнения ряда условий. Обеспечить себя автономной системой подачи воды желает каждый домовладелец – это удобно и выгодно в длительной перспективе.

Содержание

1. Подготовительные работы
2. Оборудование и материалы
3. Проведение работ
4. Особенности эксплуатации скважины на песок

Подготовительные работы

Как и всегда, на одном желании обеспечить себя чистой водой не из магистрального трубопровода, далеко не продвинешься. Начинается реализация идеи бурения водоносной скважины на участке с изучения геологии участка. Важны три показателя: особенность геологического разреза почвы, глубина будущей скважины, твердость пород почвы на протяжении глубины бурения.

Скважина на песок это бытовая скважина, которую бурят в подавляющем большинстве случаев ручным вращательным способом. Объем извлекаемой породы при этом не велик и справиться можно за один-два дня.

ВАЖНО: правильно пробуренная и регулярно используемая скважина на песок способно прослужить до 10 лет без повторного бурения.

По геологии для скважины на песок почва должна иметь следующие последовательные слои:

• Почвенный слой – чернозем или суглинок.
• Песок – без водяного горизонта.
• Глина.
• Водоносный слой песка – здесь и будет происходить забор чистой воды насосом или качком.
• Глиняный водоупор.

Также обязательно нужно выяснить где проходит на участке водоносная жила. Для такого поиска лучше пригласить специалиста, который подскажет, где лучше бурить, чтобы поток воды был максимальным. Иногда такое место на участке располагается не очень удобно относительно имеющихся хозяйственных построек и владельцу участка приходится выбирать способ доставки воды из скважины на кухню и в санузлы. Для дачи это вопрос не острый, а вод для частного дома с постоянным проживанием может стать настоящей проблемой. Поэтому бурение скважины нужно планировать на этапе котлована дома, чтобы не усложнять водопровод на участке и не плодить насосные узлы.

Оборудование и материалы

Бурение скважин на песок невозможно без подготовленного оборудования и материалов. Так как по временным затратам работы не длительные, то подготовить всё необходимое нужно заранее.

Вам потребуется:

• Пластиковая или металлическая обсадная труба.
• Бур и лопата.
• Фильтр для песка и глиняных примесей.
• Насос (поверхностный, если глубина водозабора не более 9 м, для большей глубины выбирайте скважинный)
• Трос страховочный.
• Кабель с хорошей гидроизоляцией (для насоса).
• Шланг для подъема воды.
• Кессон (если вы используете воду в питьевых целях)
• Ручная колонка-качок (если вы бурите скважину только для полива сада)

Проведение работ

Скважина на песок своими руками начинается с разметки на выбранном месте водоносной подземной жилы. Если вам нужно будет установить только садовый качок, то копать не потребуется, только бурить. Если из скважины будет оборудована полноценная точка водозабора для водоснабжения дома, то сначала вы вырываете котлован для кессона. Делать это нужно загодя, чтобы потом грунт не сыпался в скважину и не засорял проделанное отверстие.

Установите бурильные инструменты в зависимости от их выбора и начинайте выполнять вращательные движения. Лишний грунт будет, но для скважин на песок его объемы незначительны и их самостоятельно можно отваливать в сторону. Когда дойдёте до водоносной породы, то делать перерывы или оставлять всё на следующий день не рекомендуется. За время простоя вода накопится в скважине и для продолжения работ придется сначала откачать воду.

ВАЖНО: при достаточной глубине скважины не обязательно бурить до водонепроницаемой глины. Всё равно на дне обсадной трубы вы будите делать почвенный сетчатый фильтр.

Когда глубина вас устраивает, в скважину с оборудованным сетчатым фильтром от намыва песка опускается обсадная труба. Материал трубы дело каждого хозяина, но нужно иметь в виду, что пластиковые трубы выдерживают более долгую эксплуатацию, чем металлические, а ещё меньше вступают в реакцию с водой и примесями почвы.

Если пробуренное отверстие значительно больше обсадной трубы, то разницу стенок придется засыпать. Дело это не простое, осложняющее забор воды при первых прокачках, поэтому не берите большие буры, соотносите их размер с плановой обсадной трубой.

Дальше в обсадной трубе начнёт скапливаться вода. Из-за повреждения почвенных слоёв при бурении чистой она сразу не будет. Нужно дать время воде естественным образом отфильтроваться, потом откачать накопленное. Для садового качка достаточно будет глубинных фильтров на обсадной и водозаборной трубе, а вот для насоса в водопровод дома потребуется специальный фильтр, иначе примеси песка и частички глины выведут из строя и насос, и всю бытовую технику.

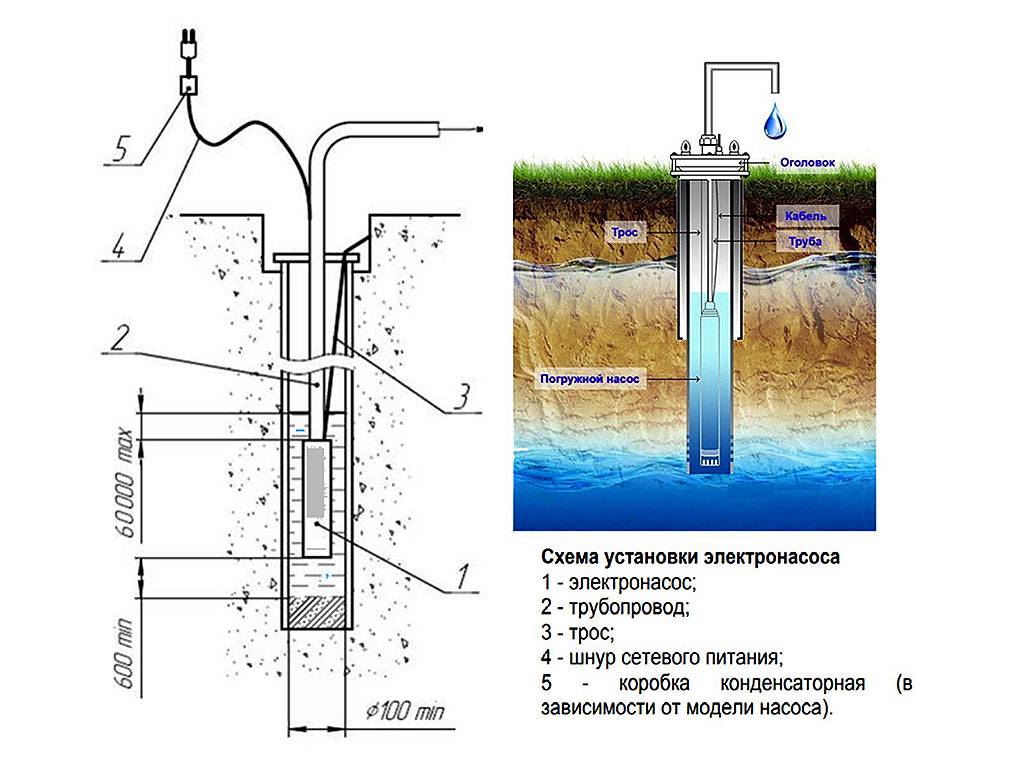

После откачки первой воды в скважину опускается погружной насос, который будет подавать воду на поверхность. Его в процессе эксплуатации придется чистить, поэтому к нему опускается ещё и страховочный трос, а также подводится гидроизолированный кабель питания. Шланг насоса соединяется с подающей трубой, либо напрямую монтируется на трубу, всё зависит от совпадения диаметров отверстий.

После завершения монтажа насоса и подающей трубы, обсадная труба закрывается, чтобы в неё не летел внешний мусор. Делать это нужно и для скважины на песок с кессоном, так как при длительной эксплуатации и в него может попадать мусор, лететь листва и элементарно – у осматривающего скважину может что-то выпасть из кармана.

Кессон бывает нескольких типов, но чаще всего используется тот, который приваривается через дно к обсадной трубе. Это не значит, что её нужно делать на уровне дна котлована, проще досыпать грунт под горлышко, установить и приварить кессон. Дальше монтируются трубы водопровода в дом и отсыпаются пространства между внешней стенкой кессона и котлована под него.

ВАЖНО: кессон очень удобен для обслуживания скважины на песок. Он не мешает даже чистить обсадную трубу от осадка на стенках, а доступ к оборудованию, в частности к насосу, облегчается в любое время года.

Особенности эксплуатации скважины на песок

Вода из скважин на песок отличается своей видимой чистотой. Песчаный водоносный слой очень хорошо фильтрует частички загрязнений и при достаточном донном фильтре насос поднимает визуально чистую воду. При этом песок не способен фильтровать химические примеси в воде. То есть вы качаете чистую воду, пригодную для полива, но не всегда пригодную для питья. Чтобы быть уверенным в качестве – придется сдавать пробы воды в лабораторию. Делать это обязательно нужно после весеннего паводка и схода снежных покровов, а также осенью, когда начинаются обильные дожди в почву попадают все примеси от сельскохозяйственной деятельности.

ВАЖНО: если вода остаётся визуально чистой, но у неё появляется привкус или запах, то в лабораторию нужно обращаться немедленно. Часть примесей можно нейтрализовать специальным соответствующим фильтром.

Если песчаные водоносные слои имеют вкрапления глины, то скважина на песок неизбежно будет заиливаться. Новое бурение требуется раз в 10-20 лет, всё зависит от скорости нарастания ила. Продлевается срок службы скважины чисткой или заменой фильтра обсадной трубы, а также её промывкой.

Насос на скважине на песок также регулярно нужно доставать и промывать. Накопление частичек песка и глины приведет к его ускоренному изнашиванию.

Песчаная точечная скважина своими руками за день – колодец WaterBoy Products

Эта запись была опубликована в Самостоятельная уверенность и помечена самодельная скважина самодельная скважина бурение водяной скважины приводная точка скважины приводная скважина штатив получать воду без электричества ручной водяной насос ручной водяной колодец насосы кувшин насос песчаный колодец штатив песчаный точечный колодец самостоятельный штатив вода в отдаленных районах 26 июня 2015 г.

скважина, забитая самостоятельно, экономит тысячи долларов по сравнению с бурением скважины. В идеальных условиях скважину можно пробурить за несколько часов и оборудовать кувшинным насосом, создав несложную и недорогую резервную или повседневную подачу воды.

Песчаные точечные скважины (также известные как скважинные точки или приводные точечные скважины) когда-то были широко распространены, но, как и многие другие несложные инструменты, пошли на свалку, как только стали доступны электричество, буровые установки и объемы глубокой воды. «Механика домашнего хозяйства» 1918 года описывает простоту установки и обслуживания точечных колодцев с песком так, как будто в каждом доме должен быть хотя бы один. Как многие американцы оседлали лошадь, использовали торцовочную пилу, консервировали квашеную капусту или сшили педалью, так многие не знают о песочных точках. Тем не менее, мы должны.

Многие профессиональные эксперты в настоящее время согласны с тем, что суровость наших экстремальных погодных условий возрастает, ископаемое топливо действительно незаменимо, а стоимость энергии будет только расти. Ручной насос и скважина за несколько сотен долларов могут стать спасением, и не только для сельских жителей. Установка точки песка может быть менее сложной, чем вы думаете.

Должен признаться, что, несмотря на то, что доставка воды вне сети — это наше дело, я не был знаком с точками с песком, пока Даррен не принес одну домой. Теперь мне интересно, почему такое удобное устройство упустили из виду многие из нас. Песчаная точка позволяет бурить скважину для использования с кувшинным насосом. Несмотря на то, что выход относительно низкий (около 3 галлонов в минуту), домовладельцы могут иметь аварийную воду для дома, домашнего скота и садов без затрат на бурение новой скважины. Если позволит таинство, вы даже сможете установить его в городе.

Найдите свой уровень грунтовых вод

Песчаные наконечники используются для крупнозернистого песка или гравия. В глине землеройные буры работают лучше всего. Там, где есть каменные или твердые образования, или вода очень глубокая, бурятся скважины. Уровень грунтовых вод, или верхний уровень насыщенной почвы, колеблется в зависимости от сезона. Во влажные периоды уровень грунтовых вод может быть выше поверхности. В засуху уровень грунтовых вод может опускаться ниже дна колодца, «пересыхая».

Чтобы узнать о своем уровне грунтовых вод, обратитесь в район водоснабжения вашего округа или в департамент природных ресурсов штата. Бурильщики скважин и соседи с песчаными точками могут рассказать вам о глубине своих скважин и дебитах. В Интернете обратитесь в Совет по водным системам или в Геологическую службу США. Вам также может понадобиться разрешение.

Как установить скважину с песком

На протяжении многих лет «Новости Матери-Земли» опубликовали несколько хороших статей о песчаных точках, в том числе «Как выкопать колодец» в 1970 году и «Развитие водных ресурсов для поселенцев» в 1971 году Кена Кернса, который говорит: «Если условия движения хорошие, обсадную колонну диаметром 4 дюйма можно погрузить на глубину до 50 футов». В книге Readers Digest «Назад к основам» 1981 года говорится, что с помощью оборудования можно достичь глубины 150 футов. Однако обычно забивные скважины устанавливаются глубиной не более 30 футов с трубой диаметром 1 1/4 дюйма или 2 дюйма с помощью простых инструментов. Также в «Матери-Земле» Стив Максвелл пишет в 2012 году в «Источники воды в усадьбе и их варианты», что 50 футов могут быть достигнуты при идеальных гидрогеологических условиях.

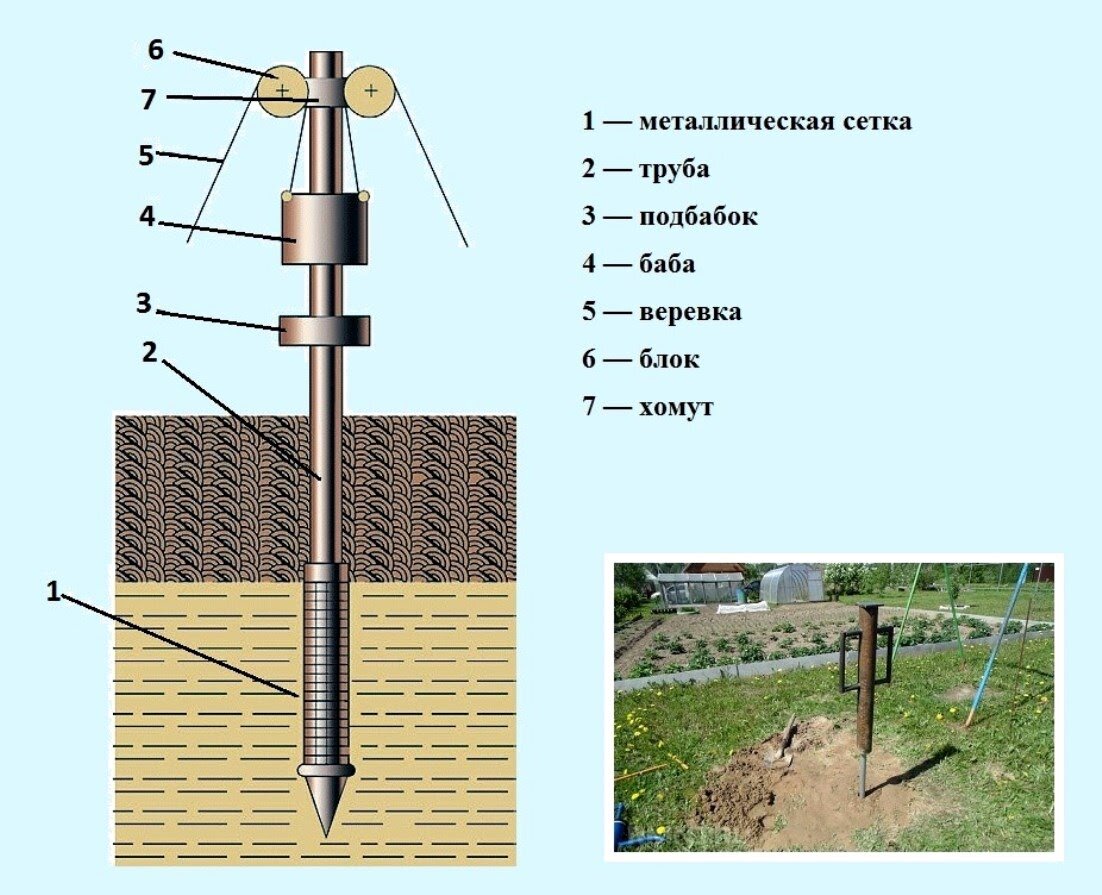

По сути, забивной колодец устанавливается путем забивания песчаного наконечника и трубы прямо в землю для отвода грунтовых вод, которые могут быть буквально прямо у вас под ногами. Песчаная точка, перфорированная труба от 24 до 60 дюймов с тяжелым стальным наконечником (водозаборник), экранирована, чтобы не допустить попадания более крупных частиц грязи. Экран, доступный с различными размерами отверстий в зависимости от почвы, должен быть достаточно прочным, чтобы выдерживать удары молотком и истирание. Два хороших источника информации об установке включают Merrill Manufacturing и Wisconsin DNR.

Приводная труба, муфты и крышка

Приводная (жесткая) труба или обсадная труба также должны быть сверхпрочными. Резьба обычных тонкостенных труб и муфт может сорваться или сломаться, или труба может сломаться в местах резьбы. Крышка привода защищает резьбу. Может оказаться полезным использовать короткий отрезок жесткой трубы и муфту под крышкой привода, которую легче снять, чем крышку, после многократных ударов.

Методы ковки

Эту трубу забивают в землю путем неоднократного опускания тяжелого груза (забивного устройства) на трубу, как правило, одним из четырех способов: Забивное устройство направляется внутрь трубы, чтобы ударить по заглушке трубы, забивное устройство направляется снаружи трубы (как изображен здесь), чтобы ударить по колпачку трубы, отвертка ударяет по зажиму снаружи трубы, или длинный тонкий отвертка ударяет по основанию песочного наконечника внутри трубы. Последний метод устраняет сжимающую нагрузку на трубу и делает ненужной тяжелую приводную трубу. Можно использовать молоток, но, помимо того, что он изнурительный, им трудно управлять прямо.

Груз можно перемещать вручную с помощью инструмента, напоминающего привод Т-образной стойки, или груз можно поднимать и опускать с помощью штатива и шкива. Или, если груз сбрасывается внутрь трубы, груз можно опустить с помощью веревки, а не штатива. Только не забудьте завязать веревку, чтобы она случайно не упала в колодец (это из личного опыта).

После того, как первая труба забита в землю, заглушка трубы снимается и добавляется еще одна секция трубы (с резьбовым соединением и герметиком). Легче всего работать с 5-метровыми секциями труб. Если вы используете 10-футовую трубу и привод Т-образной стойки, сначала выкопайте яму глубиной 3 фута, чтобы стоять в ней, когда труба вбивается вниз. Эта дыра должна быть позже заполнена. Другой вариант — стоять на лестнице или платформе по мере добавления секций. Опять же, это может затруднить работу молотком.

Удар по воде

Чтобы определить, когда вы попали в воду, опустите веревку с грузом в трубу. Вы услышите, когда он коснется воды. Спуститесь еще примерно на 5 футов, чтобы учесть сезонные изменения уровня воды. Не заезжайте слишком далеко, иначе вы можете протолкнуть точку песка мимо водоносного пласта. Оставьте достаточное количество трубы, выходящей из земли, чтобы она находилась на удобной рабочей высоте с насосом, который вы собираетесь использовать, примерно 2-3 фута. Это также помогает защитить скважину от поверхностного загрязнения. Систему также необходимо промыть, чтобы удалить грязь.

Затем прикрепите насос для кувшина или всасывающий насос. (Замочите кожу помпы, погрузив помпу в воду на несколько часов.) Начните качать. Через несколько движений из носика потечет вода. Как и в любой новой скважине, грязь со временем исчезнет.

Применение для песчаных точечных скважин

Согласно отчету Продовольственной и сельскохозяйственной организации ООН «Самопомощь колодцев», песчаные точечные колодцы широко используются в развивающихся странах. Например, несмотря на то, что диаметр скважины обычно невелик, а дебит относительно низок, несколько приводных скважин могут быть соединены и перекачиваться одним насосом. Поскольку забивные колодцы строятся быстро, их можно использовать в качестве временного источника воды и поднимать, когда они больше не нужны. Забивные колодцы могут использоваться для осушения котлованов. Забивной колодец можно использовать для завершения скважины, выкопанной до уровня грунтовых вод другим методом, например с помощью шнека.

Разумно инвестировать сейчас во что-то такое простое, как колодец с песком, если это вообще возможно. В конце концов, вы можете хранить только определенное количество воды.

Полный комплект песочницы и насоса

Помимо индивидуальных песчаных точек, доступных в настоящее время, мы также предлагаем сборную песчаную точку и комплект кувшинного насоса с инструкциями по бурению собственной скважины. Вам нужно будет купить на месте оцинкованную трубу диаметром 1 1/4 дюйма, которая обычно стоит около 3 долларов США за фут.

© Well WaterBoy Products LLC, 2014–2015 гг. ♦ WaterBuck Pump™ ♦ ВОМ™ с педальным приводом

: Этот насос в северной Калифорнии производит невероятные 2 галлона воды за ход. Кроме того, при необходимости в чрезвычайной ситуации (например, при пожаре) можно перекачивать 54–56 галлонов в минуту. Мы оснастили насос цилиндром диаметром 6 дюймов и отводной трубой диаметром 4 дюйма, что является неслыханным применением для ручного водяного насоса для глубоких скважин.

Пробурите собственный колодец с пресной водой

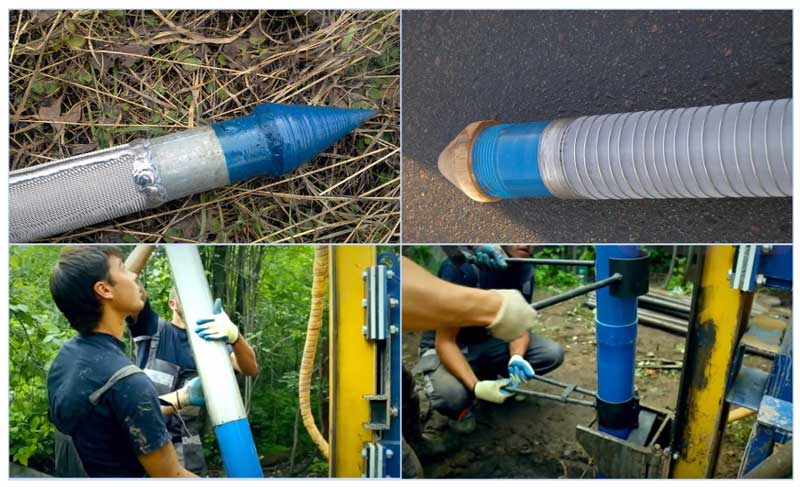

Щелевые отверстия в колодце пропускают воду, а внутренняя сетка из нержавеющей стали защищает от абразивного песка. X отмечает точку. Как работает «колдовство» воды, остается загадкой, но этот проверенный временем метод поиска хороших колодцев используется до сих пор. Хороший вакуум имеет решающее значение для эффективности ручного насоса, поэтому все резьбовые соединения должны быть герметизированы тефлоновой лентой или герметиком для соединения труб. 100-фунтовый «ударный молот» опускает скважину и трубу к уровню грунтовых вод. Первые несколько галлонов воды из вашего колодца будут мутными, пока рыхлая почва не будет откачана, чтобы образовалась полость, заполненная чистой водой. Производительность скважины проверяется с помощью портативного электрического насоса, чтобы определить, обеспечивает ли он контрольные пять галлонов в минуту. Особенно сладок первый глоток чистой воды из колодца, который сам выкопал.

В любом месте обитания животных или людей должен быть источник питьевой воды. И поскольку большинство домов в большинстве мест не расположены на берегу ручья или озера, с библейских времен существовала практика получения необходимой воды путем создания доступа к водоносным горизонтам, скрытым под поверхностью земли. До того, как индустриальная эра сделала насосы и трубы обычным оборудованием, колодцы создавались путем простого рытья узкой ямы до уровня грунтовых вод, а затем вытягивания воды, просачивающейся в его дно, вверх в ведре, прикрепленном к веревке.

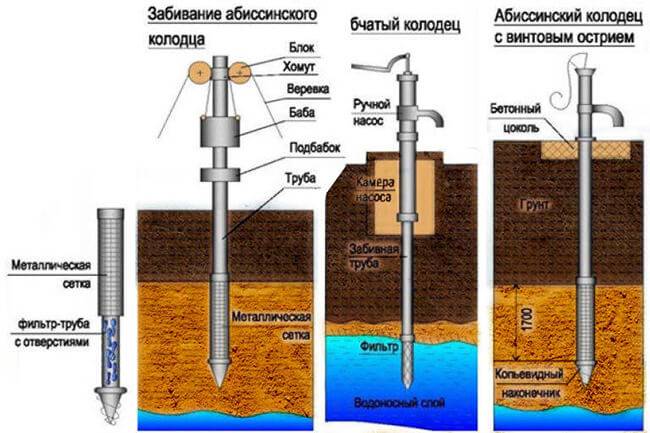

Усовершенствованный вариант открытого фильтрационного колодца — забивной колодец. В своей простейшей форме этот метод вывода безопасных грунтовых вод на поверхность использует заостренный «колодец» в форме ракеты, который направляется вниз через почву, пока не достигнет уровня грунтовых вод. Колодезная точка полая, с прорезями вдоль ствола, через которые в нее может поступать вода. Внутри эти отверстия закрыты сеткой из толстой сетки для защиты от крупного песка и гравия.

Расположение колодца

Первый шаг – определить наилучшее место для бурения колодца там, где находится самое большое месторождение воды и где оно находится ближе всего к поверхности. Наиболее проверенный временем метод достижения этого — «гадание». Этот необъяснимый, но иногда эффективный способ обнаружения подземных вод когда-то практиковали копатели колодцев с помощью «подергивания» зеленой ивы. Водяные «ведьмаки» ходили по выбранному участку, держа свои твичи — не обязательно сделанные из ивы — параллельно земле; когда подергивание начинало вибрировать или опускаться к земле само по себе, под ногами была вода.

Нынешние ведьмаки, как правило, используют пару L-образных стальных проволок с одинаковой длиной сторон около шести дюймов. Чтобы исключить любую возможность влияния пользователя, одна сторона каждого провода помещается внутрь пластиковой трубки из ПВХ (водопроводная труба), а трубки удерживаются вертикально, так что свободный конец каждого провода параллелен земле. Держа трубки на одной высоте с расстоянием между ними около четырех дюймов, ведьмак ходит по выбранному участку, пока провода не повернутся друг к другу и не образуют крест.0005

Физика колдовства воды неясна, и оно не всегда успешно. Геолог использует более научно обоснованные методы, чтобы помочь вам определить, где копать.

Забивка колодца

Существует несколько способов опускания колодца до уровня грунтовых вод, но сегодня люди в отдаленных местах чаще всего используют метод забивания колодца, при котором острие вбивается вниз, как гвоздь. Плотно, но не туго навинченная на резьбовой конец заглушка защищает ее от повреждения или деформации при ударах сверху. Крайне важно, чтобы ни открытый конец, ни нити под ним не были повреждены во время забивания острия в землю.

Начните с рытья пилотной ямы глубиной не менее двух футов с помощью ручного бура или лопаты; шнек сделает отверстие размером с трубу, но более широкое отверстие лопаты потребует утрамбовки почвы вокруг точки скважины, чтобы помочь удерживать ее прямо при забивании. Оболочка из ПВХ, надетая на трубу колодца , но удерживаемая над точкой, чтобы не препятствовать потоку воды предотвращает попадание рыхлой грязи вокруг трубы колодца, когда она движется вниз.

Колодезные молотки могут быть такими же простыми, как кувалда, или, что предпочтительнее, большим деревянным молотком для более мягких грунтов. При пробивке более твердой земли некоторые бурильщики скважин предпочитают груз для забивки свай (труба, заполненная бетоном), подвешенный к треноге, где он поднимается вверх, а затем сбрасывается на закрытую точку колодца. Более физически требовательные версии включают «ударные молоты», состоящие из тяжелого железного груза с плоским дном и длинного стального стержня, который проходит от него в трубу скважины в качестве направляющей.

Когда буровая головка будет опущена так, что над землей останется всего около десяти дюймов, снимите защитный колпачок трубы и навинтите четырехдюймовую муфту (кольцо с внутренней резьбой) на открытые резьбы. Используйте герметик для соединения труб или тефлоновую водопроводную ленту (намотанную в направлении резьбы по часовой стрелке), чтобы обеспечить водонепроницаемое уплотнение. Вкрутите в муфту трубу длиной 6 футов с резьбой на обоих концах фактическая длина трубы может варьироваться, но она должна быть достаточно короткой, чтобы доходить до верхнего конца (вам, вероятно, понадобится стремянка). Закройте верхний конец трубы и забейте его, пока над землей не останется всего около десяти дюймов. Снимите колпачок, нанесите на резьбу шовный герметик и привинтите еще одну муфту, затем вкрутите в верхнюю часть муфты еще один отрезок трубы. Забейте эту трубу и повторите процесс, убедившись, что каждое резьбовое соединение герметизировано герметиком или тефлоновой лентой.

Труба должна двигаться вниз с каждым ударом молотка. Если он останавливается и отказывается опускаться после нескольких ударов, возможно, вы наткнулись на большой камень. Не продолжайте бить молотком, чтобы протолкнуть трубу дальше, иначе вы можете повредить точку скважины. Легче и безопаснее вытащить скважинную точку, осторожно покачивая трубу вперед и назад, чтобы расширить отверстие, когда вы тянете вверх, а затем перемещаете операцию в другое место.

Когда вы доберетесь до уровня грунтовых вод, вы услышите глухой звук «бонга», который исходит из трубы при каждом ударе. Чтобы проверить это, снимите колпачок и бросьте длинную нить с грузом, привязанным к ее концу (хорошо работает меловая веревка), вниз по трубе колодца, пока провисание нити не покажет вам, что груз достиг дна точки колодца. Вытяните струну обратно и измерьте, какая часть ее длины была смочена, чтобы определить, насколько глубоко скважинная точка проникла в уровень грунтовых вод. Чтобы обеспечить хорошее всасывание насоса, важно, чтобы перфорированная скважинная точка была погружена в воду по всей длине, а желательно не менее чем на два фута, чтобы учесть сезонные колебания уровня грунтовых вод.

Когда вы доберетесь до воды

Когда струна намокнет на длину не менее пяти футов, пора привинтить насос для кувшина (не забудьте загерметизировать резьбу, иначе он может работать неэффективно). Заправьте насос, чтобы создать всасывание для его вакуумного цилиндра, налив чашку воды в верхнюю часть насоса, и поднимите рукоятку до тех пор, пока вода не будет выплескиваться из насоса при каждом движении вниз. Чтобы убедиться, что точка скважины полностью погружена в воду, снимите насос, закройте крышку и забейте трубу еще на два фута. Замените насос и поднимите ручку примерно 100 раз, чтобы вокруг точки колодца образовалась полость, заполненная чистой водой. В качестве альтернативы вы можете использовать портативный электрический водяной насос, чтобы создать заполненную водой полость вокруг точки скважины и проверить эталонный расход пять галлонов в минуту. Когда из носика колодца пойдет только чистая вода, снимите насос и вкрутите «обратный клапан» между трубой колодца внизу и насосом вверху; это поможет предотвратить обратное стекание воды из трубы и снизит потребность в заливке насоса.

Насколько глубоким должен быть ваш колодец, конечно же, зависит от того, насколько глубоки грунтовые воды в конкретном месте.
