Раскладная скамейка. Чертежи, мастер-классы + 134 фото

раскладная скамейка для дачи

Предлагаем подборку мастер классов по изготовлению раскладной скамейки своими руками. Для дачи, сада и вообще для отдыха на свежем воздухе это отличное решение –универсальные, портативные и складные скамейки из дерева позволяют легко хранить и транспортировать такую конструкцию. Конечно, вы можете купить раскладную скамейку, есть разные варианты из пластика и металла, но когда вы посмотрите представленные здесь мастер классы, то поймете, что сделать раскладную скамейку совсем не проблема, так зачем тратить деньги. У нас есть чертежи раскладной скамейки, идеи дизайна, пошаговые фото, а если вас конкретно заинтересует один какой-то из примеров, под каждым мастер классом вы найдете ссылку на сайт с инструкцией или видео на ютюбе.

Содержание:

1. Складная скамейка для дачи своими руками

2. Раскладная скамейка чертеж

3. Как сделать раскладную скамейку

4. Деревянная раскладная скамейка

5. Раскладная скамейка из фанеры

6. Раскладная скамейка своими руками: пошаговый мастер класс

7. Садовая складная скамейка + стойка для садовых инструментов

Складная скамейка для дачи своими руками

Вот интересный вариант раскладной скамейки из дерева для дачи. Очень удобно, если вы часто устраиваете пикники и собираете гостей, просто сделайте несколько скамеек. Можно поставить в саду или в любом удобном месте на дачном участке, а в зимний период убрать в сарайчик или поставить под крышу на крыльце.

В сложенном состоянии скамейка практически не занимает места и очень удобная для транспортировки. Конечно, работы не на пять минут, но вполне реально сделать даже для мастера без большого опыта, только желательно иметь фрезер. В остальном понадобятся обычные инструменты – лобзик, дрель-шуроповерт, шлифманка, а также доски и бруски. Процесс сборки можно посмотреть в мастер классе ниже на пошаговых фото, а если хотите досконально разобраться, как сделать такую

Источник фото: pikabu. ru/story/skladnaya_skameyka_svoimi_rukami_8223045

Раскладная скамейка чертеж

Представляем простую в сборке компактную складную скамейку из дерева. Конструкция напоминает складные стулья в старинном стиле, и главное, сделать раскладную скамейку своими руками очень легко! Все этапы процесса сборки для удобства показаны на чертежах с размерами и диаграммах с цветными вставками.

Для изготовления скамейки понадобятся шурупы с потайными отверстиями 3 см, шурупы длиной 4 см и соединительные болты 40 мм с соединительными гайками (4 шт.) Из пиломатериалов 6 планок 1×2 длиной 245 см и 7 досок 1×3 такой же длины. Если хотите прочитать подробную инструкцию с описанием каждого шага, ссылка на сайт с инструкцией ниже под галереей.

Вот распиловка с размерами

• 2 доски 1×3 на 38-3/8″(97,5 см) — передние ноги
• 2 планки 1×2 на 48″(122 см) — перекладины
• 4 доски 1×3 на 48″ (122 см) — задние планки
• 2 доски 1×3 на 27-1/2″(70 см) — задние ножки
• 1 планка 1×2 на 46-1/2″(118 см) — растяжка для спинки
• 5 планок 1×2 на 16-1/2″(42 см) — каркас сиденья
• 3 планки 1×2 на 45″(114 см) – каркас и упор сиденья
• 6 досок 1 × 3 на 45 ″ (114 см)— планки сиденья

Источник фото: designsbystudioc.

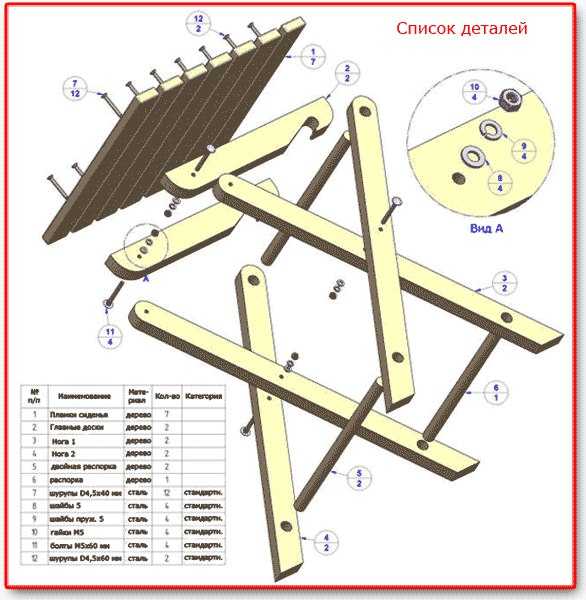

Чертежи раскладной скамейки

Основное в раскладной скамейке, это механизм складывания. Это могут быть обычные петли, или хитроумная система фиксаторов и упоров, вы можете придумать какую-то свою идею. Чтобы облегчить вам задачу, посмотрите эту небольшую подборку чертежей раскладных скамеек, может что-то подойдет для вашего собственного проекта.

Как сделать раскладную скамейку: с простым складным механизмом

Представляем интересный проект, как сделать раскладную скамейку своими руками из дерева. Отличный вариант уличной мебели, можно поставить в саду, на даче, конструкция легко складывается и переносится, так что в плохую погоду можно перенести в закрытое помещение. Скамейка собрана из деревянных брусков.

Так что нужно будет замерить и приготовить необходимое количество. Идея как простая, так и довольно оригинальная. Обработанные бруски разной длины «надеваются» поочередно на металлические стержни и крепятся при помощи резьбовых шпилек. То есть вся конструкция как бы складывается в середину. Если вас заинтересовал этот проект, процесс изготовления можно посмотреть на видео, ссылка на сайт ниже.

Источник фото: sdelairukami. ru/stilnaya-skamejka-na-dachu-iz-proftruby-i-derevyannyh-reek/#i-7

Деревянная раскладная скамейка

Вот пример садовой складной скамейки: красивая прочная и стильная конструкция из дерева акации. Эта раскладная скамейка в классическом стиле, устойчивая к воде и ультрафиолетовому излучению, станет идеальным дополнением вашего сада, террасы или бассейна. Каркас скамейки изготовлен из прочной древесины акации, которая при регулярном уходе прослужит долгие годы. Усиленное сиденье из планок может комфортно разместить двух взрослых.

Слегка наклонную спинку дополняют широкие изогнутые подлокотники. Механизм складывания простой и удобный в использовании, когда вам нужно сложить скамейку для хранения или транспортировки. Еще неплохо добавить подушки для сиденья, можно купить готовые или сшить своими руками. Хотя сиденье из планок равномерно распределяет ваш вес, поэтому оно удобно само по себе. В данном случае нет инструкции и пошаговых фото по изготовлению этой складной скамейки своими руками, это просто пример для вдохновения. Если у вас есть опыт и необходимые инструменты, процесс относительно простой. Ниже в галерее смотрите фото крепления раскладного механизма и отдельных деталей.

Источник фото: foter.com/folding-benches

Раскладная скамейка из фанеры

Если хотите сделать раскладную скамейку своими руками, посмотрите на этот уникальный дизайн, разработанный лично автором этого проекта. Конструкция получилась не только интересной по внешнему виду, но и очень прочной. Один нюанс, если захотите создать точно такой проект самостоятельно, вам понадобится станок с ЧПУ. Потом маршрутизатор Hitachi KM12VC с переменной скоростью и набор твердосплавных фрез EDMBG. Конечно, у многих из нас нет ЧПУ, но если вы посмотрите пошаговые фото, как это было сделано, то поймете, что такую раскладную скамейку из фанеры достаточно легко сделать без ЧПУ.

Скамейка, конечно, получилась красивая, но можно кое-что и улучшить. Например, скобы из фанеры, которые соединяют ножки с сиденьем, можно усовершенствовать. Учитывая, что сиденье достаточно большое, чтобы вместить двух человек, можно использовать стальные кронштейны, чтобы сделать их достаточно прочными. И потом, когда две ножки сложены, в идеале они не должны пересекаться. Можно либо удлинить сиденье, либо укоротить ножки. В общем, если хотите узнать все досконально, посмотрите видео, ссылка ниже.

Источник: www. youtube.com/watch?v=OLjkFtytrcs

Раскладная скамейка своими руками: пошаговый мастер класс

Вот подробный мастер класс, как сделать простую складную скамейку своими руками шаг за шагом. Эта скамейка изготовлена из массива дерева с очень простым механизмом складывания. В принципе, это просто откидные ножки, закрепленные на обычных петлях. Так что вы можете сделать эту складную скамейку самостоятельно без особых усилий.

Внизу в галерее вы найдете детальные пошаговые фото, где показан не только процесс сборки, но и все детали скамейки с размерами. Если все-таки будет что-то не понятно, ниже есть ссылка на видео руководство, которое поможет вам собрать, раскладную скамейку своими руками, не запутавшись. Все снять очень подробно, поэтому процесс легко понять и сделать, особенно для начинающих.

Источник: www. youtube.com/watch?v=emE7Z4KGe20

Садовая складная скамейка + стойка для садовых инструментов

Это стойка для садовых инструментов также может служить местом для сидения или рабочим столом, если положить на нее складную доску. Эта конструкция предлагает простой способ хранения садовых инструментов. Не нужно переворачивать инструменты, не нужны крючки, это так же просто, как прислонить лопату к углу стены, блоки на верхней направляющей удерживают ручку инструмента. Плюс ко всему, это удобная раскладная скамейка для сада, которую вы можете легко сделать своими руками.

Сначала нужно сделать выемки на деревянных стойках. Сделайте надрезы на 2 стойках из брусков 2×4 длиной 180 см. Одна выемка будет высоту 9 см, а другая — высотой 120 см 7 см. Также сделайте выемки одинакового размера на 2-х стойках длиной 45 см и высотой 9 см. Еще вырежьте 3 выемки 1х4 см на концах двух других брусков 2×4 длиной 45 см, как показано на рисунках. Соберите и прибейте, как показано на пошаговых фото. Теперь сделайте доску для раскладной скамейки из деревянной стойки 2×4 длиной 115 см и доски 2×12 тоже длиной 115 см.
Здесь автор использовал 7 гвоздей, срезав плоские головки, чтобы обе стороны были острыми, а затем сколотил эти два куска. Возможно, у вас есть другой лучший способ сделать это.

Потом ставим петли и болты. Затем закрепите последний брусок длиной 115 см на задней части скамейки.

Источник фото: www. instructables.com/Garden-Tool-Rack-with-foldable-bench/

Складные скамейки фото

Если вам не подошел ни один из предложенных вариантов раскладных скамеек в нашей статье, посмотрите еще небольшую подборку идей. Воспользуйтесь одним из представленных здесь дизайнов, чтобы сделать складную скамейку своими руками.

Другие материалы в этой категории: « Скамейка из подручных средств: 80 фото + мастер-классы Скамейки в беседку своими руками: >400 пошаговых фото »

Складные скамейки своими руками: 128 фото + чертежи

деревянная складная скамейка

Если вам нужно решение для сидения, которое можно перемещать для различных конфигураций, сделать складную скамейку — лучшее решение. Их можно хранить, когда они не используются, чтобы освободить пространство в доме или на террасе. Поскольку конструкции складные и портативные, их легко чистить. Это будет бесценным дополнением к саду и даче, поэтому кроме прочего предлагаем варианты и садовых складных скамеек. Например, есть отличный проект садовой скамейки для дачи со стойкой для инструментов. Еще можете выбрать складную скамейку со столом, есть пример, как сделать складную скамейку из профильной трубы и другие интересные варианты. Для каждого проекта вы найдете подробные пошаговые фото и ссылку на инструкцию.

Складная скамейка стол своими руками – проект для детей

Это складная скамейка, которая легко трансформируется в стол для малышей. Хороший вариант, если у вас нет огромной кухни, поэтому приходится приспосабливаться к тому пространству, что есть. Конечно, замечательная идея иметь маленький детский стол, но это не очень практичный выбор. Вот решение, которое позволит решить проблему, складная скамейка которая, если перевернуть на бок, становится детским столом с сидячими местами. Вот краткое описание шагов, как сделать складную скамейку своими руками. Сначала прикрепите боковые и задние доски 2×8. Здесь лучше всего использовать карманные отверстия.

Они должны быть скрытые внутри и обращенными вверх — вдоль верхнего края нижних досок. Затем можно прикрепить спинку к ножкам. Теперь ниже центрального шва установите планки. Прикрепите сиденья. Совет: можете с помощью набора Kreg Jig вырезать отверстия по бокам и сзади. Наконец, соберите часть стола, прикрепив угловой элемент из досок 2×8 к оставшейся части столешницы из досок 2×10. Это можно сделать с помощью карманных отверстий на нижней стороне или прикрепить сверху. Затем прикрутите деталь к задней части. Это понятно короткая версия, подробней вы все можете узнать на сайте, ссылка под галереей.

Автор не делал пошаговых фото, но ниже представлено несколько чертежей, которые помогут вам с этим проектом.

Источник фото: www.ana-white.com/woodworking-projects/bench-converts-toddler-table

Складная скамейка своими руками чертежи

С помощью этих чертежей вы сможете сделать складную скамейку своими руками. На самом деле эта скамейка очень простая в изготовлении, конструкция представляет собой решетчатое сиденье и спинку, так что надо будет собрать каркас и набить планки. Начните с того, что вырежьте детали для передних ножек. В нижней части каждой ножки угол 25°. Затем вырежьте небольшую дугу в верхнем переднем крае всех деталей.

Сделайте надрезы. Просверлите отверстия в местах, показанных на рисунке. После этого вырежьте детали для передних подрамников и закрепите внутри пазов с помощью клея и шурупов. Вырежьте детали для задних планок. Прикрепите к заднему краю ножек. Планки расположены на расстоянии примерно 2 см друг от друга, а верхняя планка находится на одном уровне с верхней частью ножек. Теперь вырежьте детали для задних ножек. Закруглите верхний края.

В нижней части ножек скамейки сделайте угол 25°. С помощью лобзика вырежьте в ножке выемку. Просверлите отверстия в местах, показанных на рисунке. Отрежьте деталь для заднего подрамника и закрепите клеем и шурупами в пазах. Прикрепите соединение задней ноги к внутренней стороне передних ног болтами, но не слишком туго! Вырежьте детали каркаса сиденья. Просверлите отверстие во внешних боковых частях рамы, как показано на чертежах.

Соберите раму, используя клей и шурупы. Теперь вырежьте детали для ламелей сиденья. Прикрепите планки к раме на расстоянии примерно 15 мм друг от друга. Вырежьте заготовку для упора сиденья и сделайте скос под углом 25° вдоль одной длинной кромки. Этот элемент крепится к нижней части рамы сиденья, а скошенный край будет упираться в верхние передние перекладины, чтобы скамейка самопроизвольно не раздвигалась. Прикрепите упор к нижней части рамы сиденья, скосом к задней части и вверх (длинный край скоса опирается на раму). Прикрепите сиденье к задним ножкам болтами. Покрасьте или покройте морилкой на свое усмотрение. Скамейка, когда не используется, для удобного хранения складывается практически до плоского состояния.

Источник фото: designsbystudioc. com/diy-plans-build-folding-bench/

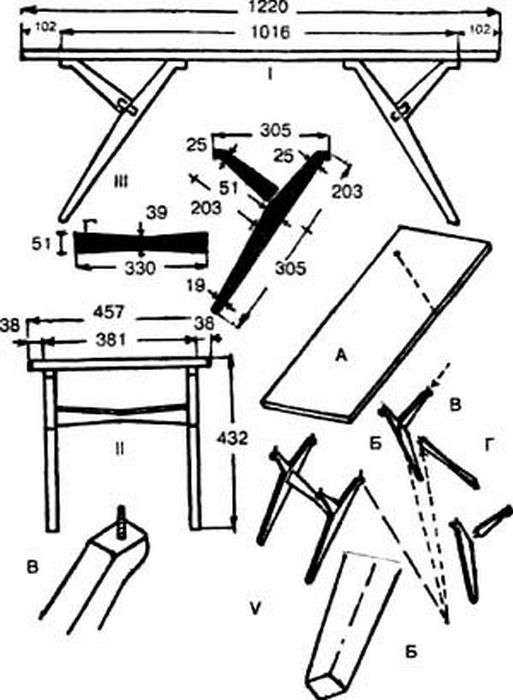

Чертежи складной скамейки

Посмотрите еще несколько чертежей, которые могут вам пригодится при изготовлении складной скамейки своими руками. Здесь есть варианты раскладной стола скамейки для пикника, обычных переносных портативных конструкций и удобной складной садовой скамейки.

Скамейка со складным механизмом

Здесь представлена интересная идея от автора YouTube канала, как сделать складную скамейку с простым складным механизмом. Нельзя сказать, что это оригинальный проект, но подкупает своей простотой и надежностью. К тому же это не дорого. Просто нужно заготовить много обрезков от деревянных брусков одинакового сечения.

Не обязательно покупать новые материалы, если у вас старые обрезки от другого проекта, то они вполне подойдут. Основная ваша задача, все правильно разметить и просверлить отверстия в нужных местах. Затем соединяем бруски, как показано на пошаговых фото и скрепляем резьбовыми шпильками. Все остальные детали соединяются так же. Когда все соберете, затягиваете гайками и готово. Впрочем, все это в подробностях можно посмотреть на видео, ссылка на сайт ниже под галереей.

Источник фото: sdelairukami. ru/stilnaya-skamejka-na-dachu-iz-proftruby-i-derevyannyh-reek/#i-7

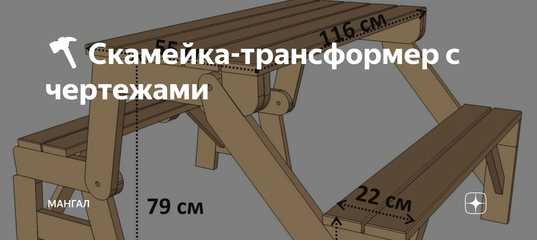

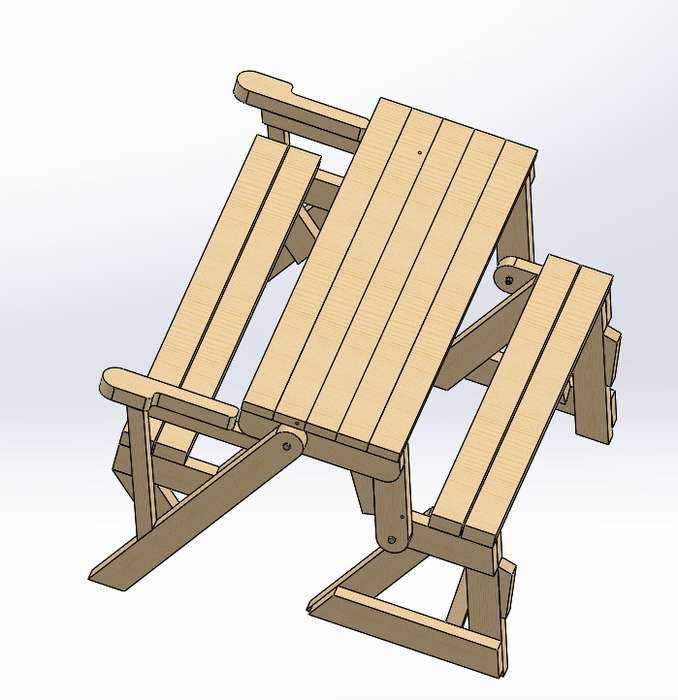

Как сделать скамейку трансформер

Вот пример, как сделать складную скамейку, которая трансофрмируется в стол для пикника, а также в письменный стол! Эту мебель автор изготовил, чтобы использовать для классной комнаты на открытом воздухе. Складные скамейки сделаны длиной 180 см, добавлены дополнительные распорки и кое-что, чтобы сделать пригодными для износа от большого количества детей. Теперь, как сделать складные скамейки.

Для начала рекомендуем прочитать статью на сайте автора проекта, чтобы узнать, как вы можете модифицировать эти скамейки. Начните с изготовления части ноги, используя сверло 1/2″ и просверлив отверстие на расстоянии 45 мм от конца и по центру вверху. Сделайте это для всех четырех частей ноги. Затем нарисуйте линию на длинной задней части ноги, где передняя нога выстраивается в линию. Это облегчит выпрямление опоры. Положите опору сиденья поверх передней и задней ног. Можете добавить немного столярного клея. Предварительно просверлите несколько отверстий, а затем прикрутите ножки шурупами.

Сделайте четыре части, убедившись, что две направлены в противоположную сторону. Теперь приклейте и прикрутите столешницы к опорам. Оставьте пространство 5 мм между досками. Убедитесь, что доски сиденья перпендикулярны опорам. Можете сделать выступ 30 см по сторонам скамейки. Это нужно для того, чтобы дети могли сидеть на конце, и опоры не мешали их ногам. Можете отрегулировать этот выступ по своему усмотрению. Затем возьмите опорную часть столешницы длиной 43 см и просверлите в центре отверстие диаметром 12 мм. Добавьте такое же количество выступов, как на скамейке. Приклейте и прикрутите столешницу к опорам.

Если не хотите, чтобы столешницы слишком сильно деформировались, распилите несколько досок пополам, и прикрутил по кусочку к концам столешницы и скамейки. Также добавьте поперечную скобу к нижней части скамейки. Это делать необязательно, но если чувствуете, что стол немного покачивается, просто добавьте распорку. Теперь прикрепите спинку. Поставьте столешницу на задние ножки и совместите два отверстия. Соедините детали болтами с квадратным подголовком длиной 10 см. Между деревянными частями добавьте шайбу, чтобы все было на месте. Выровняв столешницу со скамейкой, просверлите отверстие, как в опоре стола, так и в ножке. Этот штифт будет удерживать стол в вертикальном положении. Сложите в положение скамейки, и когда определите, что она находится под удобным углом, просверлите еще одно отверстие, чтобы установить в положении скамейки. Отшлифуйте всю скамейку.
После этого установите оставшееся оборудование. Чтобы удерживать раскладной стол на месте, можно использовать алюминиевый стержень для штифтов. Просверлите отверстие на одном конце и добавили небольшой кабель, чтобы контакты не потерялись. Добавьте к нижней стороне столешниц зажимы, чтобы соединить скамейки, когда они используются в качестве столов для пикника.

Источник фото: thevanderveenhouse. com/convertible-picnic-table/

Складная скамейка для дачи + стойка для садовых инструментов

Посмотрите интересный проект два в одном, отличный вариант для дачи и сада. Поработали в огороде, сложили инструмент и готово. Причем не надо ничего крепить, ручки инструментов просто вставляются в пазы деревянных блоков. Когда работы закончены, инструмент можно убрать в сарайчик, а стойку использовать как скамейку. Как видите на фото, идея очень простая, складная скамейка просто откидывается назад к стойке и крепиться на задвижки.

Для проекта понадобятся деревянные стойки 2×4

• 180 см x 2 шт. 120 см x 4 шт. 112 см x 3 шт. 46 см x 4 шт. 28 см x 2 шт.
• деревянные доски 2 x 1 размером 113 см x 2 шт.
• деревянные доски 4 x 1 размером 33 см х 9 шт
• бруски 2×2 длиной 9 см x11шт. и длиной 33 см x2шт
• одна доска 2×12 длиной 113 см x1 шт.
• болты, петли

Соберите и нарежьте по размерам все детали, а сама сборка большого труда не составит. Полную инструкцию, как сделать складную скамейку своими руками со стойкой для инструментов можно прочитать на сайте, ссылка находится ниже под галереей. Ниже представлены чертежи с размерами в дюймах, умножьте показатели на 2,54, чтобы получить размеры в сантиметрах. Если не в курсе значок 1’означает футы (30,48 см) а такой значок 1”дюймы 2,54 см.

Источник фото: www. instructables.com/Garden-Tool-Rack-with-foldable-bench/

Уличная складная скамейка

Представляем интересный проект, как сделать складную скамейку своими руками с оригинальным дизайном. Переносная скамейка для улицы изготовлена из массива дерева, вы можете сделать все это самостоятельно. Ниже в галерее на фото показаны все этапы сборки скамейки, чтобы вы могли легко понять и быстро сделать. Проект будет особенно интересен для начинающих.

Весь процесс сборки вы можете посмотреть на видео, воспользовавшись ссылкой под галереей. Это видеоурок, как сделать простую портативную скамейку для улицы поможет вам собрать самостоятельно, не запутавшись в деталях.

Источник: www. youtube.com/watch?v=5SupGWddDqY

Складная скамейка из профильной трубы

Это действительно крутой проект, только если вы умеете пользоваться сварочным аппаратом. Преимущества этой конструкции: помимо того, что это скамейка складная, ее также можно переносить.

Простой дизайн позволяет использовать скамейку где угодно, в саду, беседке, на террасе.

Еще одно преимущество заключается в том, что складную скамейку можно хранить в доме, в углу комнаты, или спрятать, чтобы не мешала, когда не нужна. Весь процесс по изготовлению и сборки складной скамейки показан на видео в стиле анимации. Все показано в деталях, шаг за шагом, поэтому рисунки легко понять и соответственно сделать складную скамейку своими руками будет довольно просто, даже для начинающих, понятно, при наличии всех необходимых инструментов. Конечно, хотелось бы, чтобы автор видео добавил какие-то визуальные или звуковые инструкции и необходимые материалы, спецификации и т. д. Но все равно, формат забавный… роботизированный, но практичный и понятный, а это главное.

Источник: www. youtube.com/watch?v=1tjWhM1T_Yg

Складные скамейки фото

И в завершении небольшая подборка из 30 фото самодельных складных скамеек с разными вариантами складного механизма. Здесь вы наверняка сможете выбрать подходящую идею складной скамейки для своего проекта.

Другие материалы в этой категории: « 80 идей (396 фото, чертежи) сделать красивую скамейку своими руками Скамейка из бруса своими руками: 300 фото, чертежи »

Складные планы столов для пикника — простые в сборке проекты

Картинки с этих чертежей

Планы складного стола для пикника. Планы включают в себя список покупок, список вырезок и бесплатную загрузку в формате PDF (ссылка внизу сообщения в блоге .

Этот стол для пикника складывается, образуя набор скамеек, или может быть собран вместе, чтобы сформировать стол для пикника.

Этот Простой проект «Сделай сам» можно выполнить за выходные, для начала следуйте пошаговым иллюстрированным инструкциям.Ссылка для скачивания находится в конце проекта.

Складные столы для пикника – Обзор

Складные столы для пикника – Список материалов

Список покупок

Список покупок

15 – 2×4 – 12′

4 – 4 петли 90 винты

Список вырезов

Список вырезов

4 – 2×4 – 5’ 6″

6 – 2×4 – 10 3/4″

8 – 2×4″ – 11 4

4 – 2×4 – 1′ 5″ (срезы под углом 15 градусов на обоих концах в противоположных направлениях)

2 – 2×4 – 5’ 3″

16 – 2×4 – 6’

4 – 2×4 – 1’ 2 3/4″ (скос под углом 45 градусов режет оба конца в противоположных направлениях)

4 – 2×4 – 1′ 3 1/2″ (срезы под углом 15° на обоих концах в одном направлении)

4 – 2×4 – 7 1/2″ (срезы под углом 15° на в одном и том же направлении)

4 – 2×4 – 5 1/2″ (скос 15 градусов на обоих концах в одном направлении)

4 – 2×4 – 10″ (скос 15 градусов на одном конце)

Соберите две рамы скамейки, как показано выше. Отрежьте четыре 2 × 4 до 5 футов 6 дюймов в длину и шесть 2 × 4 до 10 3/4 дюймов в длину. Соберите, как показано на рисунке выше, используя 2 1/2″ винты для настила.

Отрежьте восемь брусков 2×4 длиной 1 фут 4 дюйма для ножек скамейки, сделайте надрезы под углом 15 градусов на обоих концах в одном направлении, см. рисунок выше.

Прикрепите ножки к раме скамейки, как показано на рисунке выше, используя винты для настила 2 1/2″.

Отрежьте четыре бруска 2×4 длиной 1 фут 5 дюймов для распорки ноги скамьи. Сделайте надрезы под углом 15 градусов на обоих концах в противоположных направлениях, см. рисунок выше.

Установите распорку для ножек, как показано на рисунке выше, вкрутите 2 1/2 шурупа через распорку в ножки.

Отрежьте два бруса 2×4 длиной 5 футов 3 дюйма для опоры скамьи. Установите, как показано на рисунке выше, вкрутите 2 1/2″ шурупы через распорку ноги в опору скамьи.

Отрежьте восемь ламелей 2×4 длиной 6 футов для верхних планок скамейки. Зазор в планках около 1/4″, концы планок сиденья будут иметь выступ 1 1/2″, передняя и задняя части будут иметь выступ 1/2″.

Отрежьте четыре детали 2×4 длиной 1 фут 2 3/4″, сделайте надрезы под углом 45 градусов к концам, как показано на рисунке выше.

Установите 2×4 на планки скамейки, как показано на рисунке выше, используя 2 1/2″ винты для настила.

Вырежьте детали каркаса стола, как показано ниже.

(A) Отрежьте четыре отрезка 2×4 длиной 1 фут 3 1/2 дюйма, сделайте надрезы под углом 15 градусов на обоих концах в одном направлении.

(B) Отрежьте четыре отрезка 2 × 4 длиной до 7 1/2 дюйма, сделайте надрезы под углом 15 градусов на обоих концах в одном направлении.

(C) Отрежьте четыре отрезка 2 × 4 длиной до 5 1/2 дюйма, сделайте надрезы под углом 15 градусов на обоих концах в одном направлении.

(D) Отрежьте четыре детали 2×4 длиной до 10 дюймов, сделайте срез под углом 15 градусов на одном конце.

Соберите четыре рамы стола, как показано на рисунке выше, используя винты для настила 2 1/2″.

Установите петли, как показано на рисунке выше.

Отрежьте восемь блоков 2×4 длиной 6 футов. Сделайте зазор в планках стола примерно на 1/4″ и установите, как показано выше, с помощью 2 1/2″ шурупов. Планки стола будут иметь выступ 1 1/2 дюйма по бокам.

Соедините обе части вместе, чтобы сформировать стол.

Планы складного стола для пикника, от стола до скамейки.

Нравятся эти планы складных столов для пикника? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

СКАЧАТЬ PDF

Планы складного стола для пикника | MyOutdoorPlans

Этот пошаговый проект «сделай сам» включает в себя планов складного стола для пикника . Если у вас мало места на заднем дворе или вы хотите произвести впечатление на своего друга уникальным проектом, вам следует подумать о том, чтобы построить красивую складную скамейку для пикника. Этот проект шириной 6 футов построен полностью из 2×4 и имеет приятный дизайн. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

Планы таблицы пикника

Строительство-сборочный пикник-таблиц

[Табки. «Время» tab4 = «Связанные планы»] [tab id = 1]

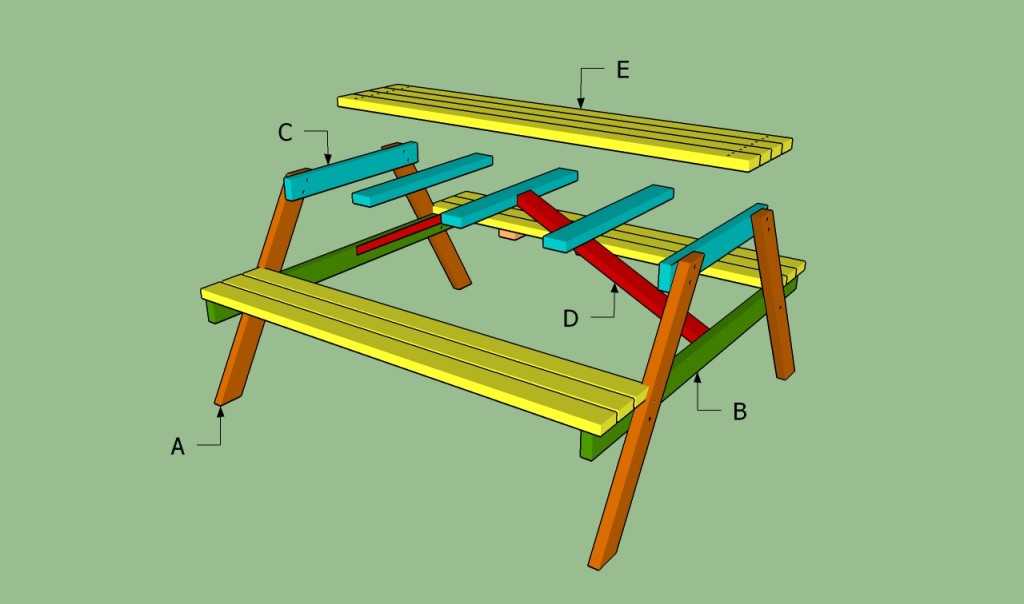

• A — 2 куска пиломатериала 2 × 4 – длина 14 1/2″, 2 куска – длина 16″ НОГИ
• B  – 2 куска пиломатериала 2×4 – 69″ в длину, 4 шт. – 11 3/4″ в длину  РАМА
• C  – 4 пиломатериала 2×4 – длина 72 ″ СИДЕНЬЕ
• D – 1 кусок бруса 2×4 – длина 5 3/8″, 1 кусок – длина 7 3/8″, 1 кусок – длина 15 3/8″, 1 кусок – длина 10″ 2x ПОДДЕРЖКА
• E  – 4 пиломатериала 2×4 – длина 72 ″ СТОЛ

• 14 пиломатериалов 2×4 – 8 футов
• Винты с потайной головкой 2 1/2″
• 1 1/2″ гвозди, 2 1/2″ винты
• наполнитель для дерева, клей для дерева, морилка/краска

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• Двойная скамья с планами стола
• Планы перголы 12×24

[/tab][/tabs]

Собрать складной стол для пикника так просто!

Как собрать складной стол для пикника

Изготовление боковых ножек

Первым шагом проекта является изготовление ножек для скамеек. Вырежьте ножки из пиломатериала 2×4, следуя инструкциям на схемах. Отметьте линии разреза на планках и выполните работу пилой. Сгладьте края наждачной бумагой для профессионального результата.

Сборка каркаса сиденья

Соберите каркас скамьи из бруса 2×4. Просверлите карманные отверстия на обоих концах компонентов длиной 11 3/4″ и вставьте винты 2 1/2″ в перпендикулярные компоненты. Выровняйте края заподлицо и убедитесь, что углы прямые. Добавьте водостойкий клей в швы для профессионального результата.

Прикрепление ножек

Прикрепите ножки 2×4 к раме сиденья, как показано на рисунке. Просверлите направляющие отверстия в верхней части ножек и вставьте винты 2 1/2″ в раму. Убедитесь, что углы прямые для аккуратного результата.

Установка планок сиденья

Прикрепите планки 2×4 к каркасу сиденья, соблюдая равномерное расстояние между ними. Чтобы создать одинаковые зазоры, вам нужно установить кусок фанеры толщиной 1/4 дюйма между планками. Аккуратно выровняйте края. Просверлите направляющие отверстия в планках и вставьте винты 2 1/2″ в раму.

Сборка планок спинки

После сборки многоместного сиденья необходимо изготовить опоры для складывающейся спинки. Начните с вырезания компонентов из пиломатериала 2×4, как показано на схеме. Обрежьте оба конца компонентов под углом 75 градусов после проведения точных измерений.

Изготовление подлокотника

Затем вырежьте подлокотники для скамьи из бруса 2×4. Скруглите один конец подлокотников электролобзиком и зачистите края наждачной бумагой. Кроме того, для профессионального результата обрежьте противоположный конец подлокотников под углом 75 градусов.

Сборка опор спинки

После вырезания компонентов опор подлокотников я рекомендую вам собрать их, используя информацию со схемы. Просверлите направляющие отверстия и используйте винты 2 1/2″, чтобы плотно скрепить все вместе. Не оставляйте зазоров между компонентами и добавьте водостойкий клей для профессионального результата.

Сборка спинки

Затем прикрепите планки 2×4 к опорам спинки, как показано на рисунке. Внимательно выровняйте планки и просверлите направляющие отверстия в опоре, прежде чем вставлять винты 2 1/2″, чтобы получить профессиональный результат. Разгладьте все с вниманием для профессионального результата.

Установка спинки на скамью

Установите спинку на скамью и выровняйте опоры, как показано на рисунках. После этого вам нужно зафиксировать их опоры на петлях, чтобы вы могли сложить стол и превратить его в скамейку.
