Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

1. Стропильная система: правила расчета и разработки
2. Элементы стропильной конструкции
3. Материалы для изготовления стропил
4. Выбор стропильной системы: висячие и навесные конструкции
5. Особенности обустройства стропил на разных крышах
6. Двухскатная крыша: установка стропил своими руками
7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

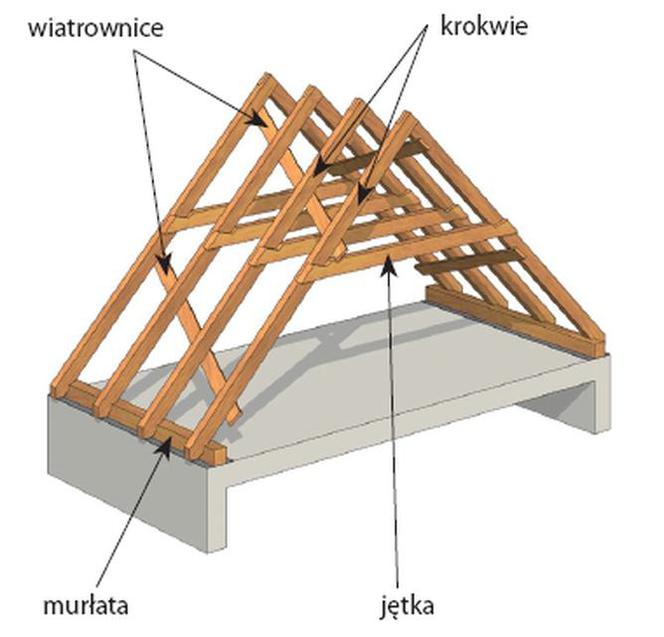

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

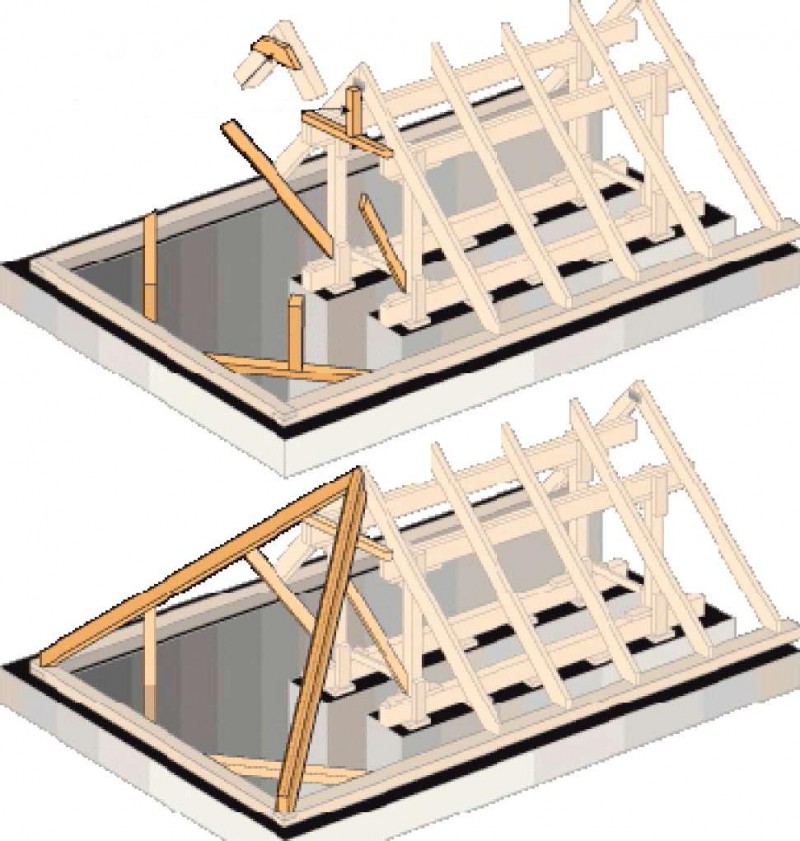

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

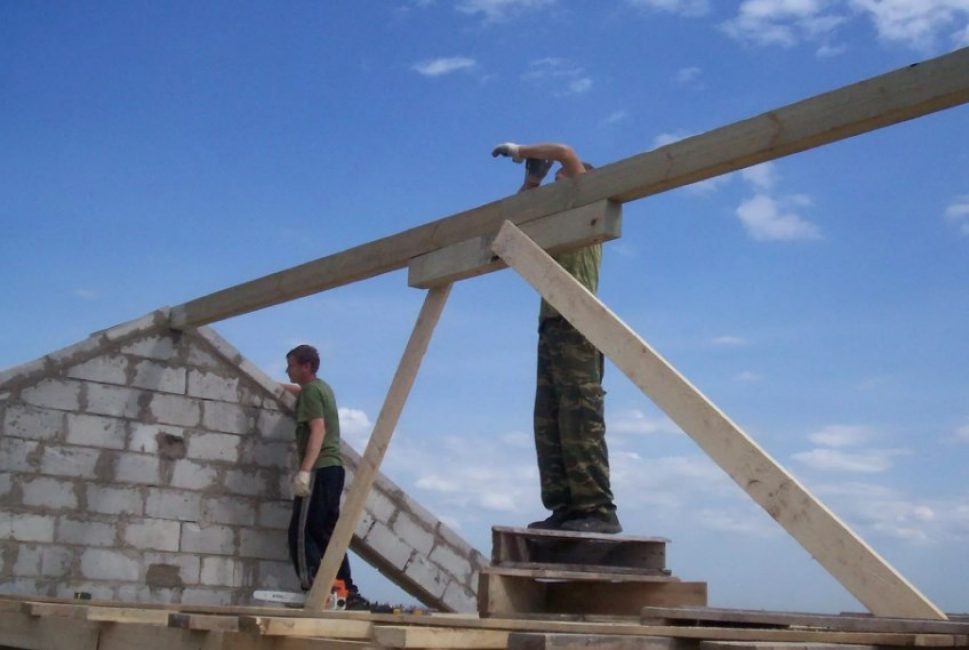

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;
   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

1. Стропильная система: правила расчета и разработки
2. Элементы стропильной конструкции
3. Материалы для изготовления стропил
4. Выбор стропильной системы: висячие и навесные конструкции
5. Особенности обустройства стропил на разных крышах
6. Двухскатная крыша: установка стропил своими руками
7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;
   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Стропила своими руками — установка стропильных ферм

Одна из самых важных забот хозяина загородного дома – это крыша, которая непременно должна быть качественной. Основа этого – система стропил, берущая на себя основную нагрузку. От стропил напрямую зависит надежность и прочность крыши и кровельного покрытия.

Прочность и надежность стропил

Для начала необходимо разобраться, как определяются такие субъективные понятия, как надежность и прочность. Ведь «надежная и прочная крыша» в понимании одного человека может совершенно не соответствовать представлениям другого. Соответственно, в данном случае необходимы объективные методы оценки, которые зафиксированы в соответствующих документах. При создании системы стропил необходимо опираться на конкретные требования, которые предъявляются системой строительных правил и норм. Согласно существующим нормам и стандартам, любая кровельная конструкция, независимо от массы самой кровли, должна свободно выдерживать нагрузку, равную 200 кг/м кв. Данная цифра достаточно внушительна, так как она соответствует массе трех взрослых мужчин.

Различают два вида стропил: деревянные и железобетонные. Наиболее распространенным материалом на сегодняшний день, конечно же, является древесина. Породы дерева могут быть различными, и чем массивнее и качественнее доски и брусья, тем дороже стропила. Причем, учитывая современные тенденции в строительстве загородных домов, стропила своими руками могут быть не только из массивной древесины. Они должны быть легкими и одновременно прочными. На современном рынке сейчас стали весьма популярными стропила, выполненные из клееного бруса. Это далеко не самый дешевый вариант, однако брус имеет прочность металла и легкость дерева, а балки, выполненные из него, могут перекрыть достаточно большие проемы.

Использование в строительстве легких материалов распространено еще и по той причине, что в последнее время стало популярным возведение каркасных домов, которые отличаются относительной легкостью и неглубоким фундаментом. Использовать для них кровельные материалы, имеющие большой вес, и делать мощные системы стропил, мягко говоря, нерационально. Поэтому стропила, изготовленные из дерева, все же вне конкуренции. Деревянные стропила чаще всего используют в качестве несущей конструкции при возведении сельскохозяйственных построек, кирпичных или малоэтажных домов, а также временных сооружений.

Однако без других материалов не обойтись, ведь возводить приходится не только легкие сооружения, но и мощные конструкции. Для создания различных монументальных сооружений чаще всего применяются стропила, изготовленные на основе железобетона. Это, как правило, массивные производственные здания, имеющие широкие пролеты.

Стропила также могут отличаться друг от друга в зависимости от типа конструкции, для которой они необходимы. Существуют наклонные стропила, которые используются в случае, если пролет (расстояние между опорами) более шести метров и стропила висячие. Отличительная особенность последних состоит в том, что они представляют собой две соединенные снизу специальной затяжкой стропильные ноги, которые воспринимают распор.

Установка стропил

Естественно, что самый быстрый и качественный способ монтажа стропил – это обращение за помощью к квалифицированным специалистам. Однако при определенной сноровке и наличии некоторого опыта, установить стропильную систему можно и собственными руками. Для этого необходимо принять во внимание ряд полезных советов и рекомендаций.

• Перед началом установки нужно четко определиться с конструкцией будущей стропильной системы.
• Далее из досок нужно изготовить шаблон стропильной фермы. Для этого берутся две доски и соединяются краями гвоздем. Затем необходимо установить на опоры свободные края получившихся импровизированных ножниц. Они будут в дальнейшем придерживать стропила.
• Подбираем требуемый скат крыши и фиксируем угол, который образовался между досок. Сделать это возможно, воспользовавшись поперечной перекладиной. Далее опускаем шаблон на балки и при помощи обычного карандаша или маркера отмечаем угол подреза стропил. Шаблон изготовляется из досок для более легкого подбора угла при установке стропильной системы.
• Во избежание чрезмерных нагрузок (они могут нарушить угол) во время крепления поперечной перекладины, ее необходимо зафиксировать саморезами. При установке стропил своими руками данный момент весьма важен, так как от качества шаблона напрямую зависит надежность будущей крыши.
• Следующий этап – сбор стропил (см. рисунок). Собирают их с помощью поперечной перекладины, гвоздей и саморезов. Рекомендуется на перекрестье стропил забить 3 гвоздя. Делается это для того, чтобы лишить стропила излишней подвижности.

• Далее при помощи лестницы необходимо поднять получившийся каркас и установить его на основание (балка с сечением 15х15 см.). При помощи карандаша на основании и стропилах ставятся отметки, по которым позже бензопилой будут делаться зарезы. По подобной схеме собирается дополнительная стропильная ферма.
• Получившиеся стропильные фермы устанавливаются на краях здания под прямым углом к основанию. Для соблюдения этого параметра между фермами необходимо в качестве уровня натянуть шнур.
• Для того чтобы придать установленным по краям фермам большую устойчивость, их рекомендуется скрепить подпорками, расположенными к стропилам под углом.
• Установив крайние стропила, можно приступать к монтажу остальных. Расстояние между стропилами должны быть примерно 70 см. Удобнее всего осуществлять эту операцию на балках.
• Чтобы исключить смещение стропил относительно друг друга, можно прибить между ними несколько досок.
• Заключительным этапом является установка подпорок и поперченных планок. Все крепления осуществляются саморезами.

Выполнив вышеописанные действия, можно смело начинать монтаж обрешетки для крыши.

системы стропил для крыши – «Новые ключи»

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.

Влажность древесины должна составлять не более 2—2,5%.

Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта. При возведении наслонной системы подойдет и второй сорт материала. Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.

Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг. Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.

Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке. При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
• Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.
• Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система стропил

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
• Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.
• Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система стропил

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату. При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами. Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы. Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

Установка стропил своими руками: наслонных и висячих

Для того чтобы дом вам прослужил много лет, требуется не только надежный фундамент и крепкие стены.

Нужна еще и надежная крыша, которая защитит дом от превратностей непогоды.

Если крыша ненадежна – никакой фундамент не поможет.

Основой любой крыши является система стропил.

Именно она на себя принимает все порывы ветра, ливни и снегопады.

И от того, насколько крепко и надежно сделана эта система, зависит эффективность работы крыши и срок ее эксплуатации.

Требования, которые предъявляются к стропильной системе крыши

Жесткость

Каждый из элементов системы, каждое место соединения элементов должны быть жесткими.

Ни при распоре, ни при сдвиге они деформироваться не должны.

Основой всей конструкции является треугольник.

Самая жесткая геометрическая фигура.

Все фермы, собранные из стропил, имеют именно такую форму.

Необходимая устойчивость крыши обеспечивается жесткой фиксацией стропильных ферм параллельно друг другу.

Малый вес

Крыша не должна иметь большой вес.

Именно по этой причине стропильные системы изготавливают из древесины.

Хотя, если предстоит уложить кровлю, имеющую исключительно большой вес, то несущая основа может быть изготовлена из бетона или металла.

Деревянные элементы в обязательном порядке обрабатывают антипиренами, чтобы защитить дерево от огня, и антисептиками чтобы защитить от насекомых и грибков.

Материал высокого качества

К древесине для изготовления стропил предъявляются особые требования:

• древесина – только 1 сорт. Минимально возможное количество сучков и трещин.Не более 3 сучков на метр. Допустимы небольшие трещины;
• для несущих элементов используются деревянные детали, имеющие площадь от 40 см. кв. и толщину от 5 см;
• длина хвойных досок может составлять 6.5 м, а лиственных досок – до 4.5 метра;
• подушки, прогоны и мауэрлат изготавливают из лиственных пород деревьев, отличающихся твердостью.

Крыши домов по виду и количеству скатов существуют:

• односкатные (крыша, имеющая один уклон).Применяется для простейших построек;
• двускатные. Самый популярный вид крыши;
• четырехскатные или полувальмовые;
• мансардные. Сооружается там, где планируется чердачное помещение сделать жилым.

Конструкция крыши

Выбор конструкции крыши зависит от многих факторов:

• от длины пролета. Чем длиннее пролет, тем большее сечение ноги стропил потребуется, чтобы выдержать нагрузку;
• от величины угла наклона скатов. Чем угол наклона больше, тем меньшее количество осадков скапливается на крыше.Тем меньше будет нагрузка на стропильную систему. А значит, сечение стропил может быть меньшим;
• от требований по долговечности. В принципе, долговечность крыши должна быть такая же, как долговечность всего дома.То есть 100 лет. Однако деревянным элементам через 30 лет требуется ремонт;
• от огнестойкости. Согласно нормам огнестойкость деревянных конструкций должна составлять 45 минут.Чтобы такого предела достигнуть, оперируют сечением элементов. Чем больше сечение, тем больше огнестойкость.

  Чтобы не увеличивать чрезмерно сечение стропил, но сохранить показатель огнестойкости, используют специальные пропитки, понижающие горючесть;

• от теплотехнических требований к кровле. Чем теплее кровля требуется, тем больше будет ее вес.Соответственно, и сечение конструктивных элементов будет больше.

Конструкция стропильной системы. Основные части

Стропильная система состоит из:

1. мауэрлата. Брус, который служит опорой нижним частям стропил и равномерно распределяет нагрузку на несущие стены;
2. стропильных ног. Основные части системы, на которых держится кровля.Определяют угол наклона скатов и внешний вид кровли;
3. прогонов. Этот элемент скрепляет между собой стропильные ноги. Самая верхняя часть конструкции – это коньковый прогон.По бокам располагаются боковые прогоны;
4. затяжек. Эти элементы соединяют стропильные ноги, чтобы те не «разъезжались»;
5. стоек и подкосов, которые придают дополнительную устойчивость стропилам. Их упирают в лежень, который располагается внизу, точно под коньковым прогоном;
6. обрешетки из досок или брусков, к которой прибивают кровельный материал. Всю нагрузку на стропила передает именно обрешетка;
7. конька крыши. Скаты крыши соединяются именно в этом месте.Вдоль конька набивают сплошную обрешетку, чтобы усилить эту часть крыши;
8. кобылок, которые используются, когда требуется создать свес, а длина стропил не позволяет это сделать;
9. свеса крыши, который эффективно защищает стены от попадания дождя.

Основой крыши является стропильная ферма.

Состоит она из стропил, растяжек, раскосов и стоек.

Фермы устанавливают так, чтобы вся нагрузка передавалась только на внешние, несущие стены дома.

Причем передача нагрузки производится вертикально.

Если необходимо перекрыть большой пролет, то ферма может состоять из нескольких частей.

Нижний пояс фермы является потоком чердачного помещения.

Типы и особенности стропил

Тот или иной тип системы стропил выбирают не спонтанно.

Выбор зависит от размеров строящегося дома и его конструкции.

Всего существует два типа стропил: наслонные и висячие.

Наслонные

Такие стропила используют там, где величина пролета 10 — 16 метров.

Угол наклона скатов крыши на выбор типа стропил не влияет.

Главное, чтобы внутри здания была несущая стена или несколько колон.

В верхней части опирание стропил производится на коньковый прогон, а в нижней части — на мауэрлат.

Для поддержки конькового прогона используются либо колоны, либо внутренняя стена, на которые укладывают лежень.

Так как нагрузки передаются только по вертикали, затяжки не используют.

Если перекрываемый пролет большой, то коньковый прогон часто заменяют двумя боковыми прогонами.

Опираются такие прогоны на стойки.

Если в планах устройство мансарды, то для опоры наклонных стропил выгоняют стену, или используют ломаную крышу.

Несколько тонкостей наслонных стропил:

• толщина каждого элемента должна быть не меньше 5 см;
• необходимым условием является прогаблеванная гладкая поверхность всех узлов. Так они будут в меньшей мере подвергаться грибку и не прогниют;
• запрещается добавлять в рассчитанную систему дополнительные узлы! Иначе могут возникнуть нагрузки совсем в других местах;
• требуется строго горизонтальная укладка мауэрлата. Если поверхность стыковки стропильной ноги и мауэрлата будет не горизонтальной, то опора может опрокинуться;
• подкосы и стойки следует располагать по возможности симметрично;
• чтобы стропила не намокали и не начали гнить, в крыше чердака устраивают продухи, а в крыше мансарды – щели;
• длина стропильной ноги, не имеющей подкоса или опоры, не может быть больше 4.5 метра

Висячие

В нижней части стропила упираются в мауэрлат, который предварительно укладывают по периметру несущих стен.

Еще о стропильной системе ломаной мансардной крыши.

О расчете длины стропил в статье. Расчет шага стропил, пример расчета.

О минимальном уклоне кровли из профлиста здесь. Также о минимальном уклоне плоской кровли, кровли из шифера, металлочерепицы.

Вверху стропила опирают друг на друга.

А чтобы стропильные ноги на стены дома не передавали распирающее усилие, их скрепляют затяжками.

Балочные затяжки устанавливают в самой нижней части стропил.

Их одновременно используют как балки перекрытия.

Если величина пролета между несущими стенами больше 6 метров, то для поддержки стропильных ног используют раскосы и стойки.

Длина нижней части стропил при этом должна быть не больше 4.5 метра.

Несколько тонкостей при устройстве висячих стропил:

• • свес крыши не следует опирать на низ стропильных ног, которые выведены за пределы стен. В таком случае для опоры используют кобылки. А нога всей плоскостью опирается на мауэрлат;

• на скате от конька к мауэрлату необходимо прибить ветровую доску с наклоном от чердака. Это необходимо для повышения жесткости крыши;
• если при изготовлении стропил использовался материал, имеющий большой процент влажности, то следует ждать появления шаткости всей системы при его постепенном высыхании. Поэтому для соединения элементов следует использовать не шурупы и гвозди, а болты.При необходимости болт несложно подтянуть. А лучше всего использовать ершенные гвозди и винты.

Способы установки

В идеале, если есть возможность использовать подъемную технику, то стропильную ферму лучше собрать на земле, и уже затем поднять на крышу и смонтировать. Но если такой возможности нет, придется монтаж выполнять по месту.

Монтируем верхние концы

Верхние концы стропил могут быть соединены разными способами.

Самый распространенный способ – соединение встык.

На встречных стропильных ногах выполняются под нужным углом зарезы. Затем производят стыковку торец к торцу и прибивают гвоздями.

Для усиления соединения используют металлическую или деревянную накладку.
Следующий способ – внахлест.

Стропила при таком соединении соприкасаются плоскостями. Между собой их соединяют при помощи шпилек или болтов.

Монтируем нижние концы

Нижние концы стропильных ног прикрепляют к мауэрлатам.

В стропильной ноге изготавливается вырез, и надевают ее на балку.

Иногда изготавливают ответную выемку в мауэрлате.

Главное, чтобы между стропилом и мауэрлатом не оставалось зазора.

После установки соединение скрепляют при помощи гвоздей.

Для усиления соединения используют скобы или уголки.

Монтируя любую стропильную систему, следует помнить, что все соединения должны быть надежно закреплены.

Ведь именно от этого зависит надежность крыши.

Также не следует экономить на древесине и кровельном материале.

Видео о монтаже и установке стропил своими руками.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Сооружение стропил своими руками и процесс установки их на крышу своего дома

Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.

Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Для стропил используют хвойные породы деревьев. Их толщина должна находиться в пределах от 4 до 6 сантиметров. Обязательное условие — брусья должны быть идеально просушены.

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Для наслонных стропил идеальное расстояние между опорами — 4-5 метров. При больших пролетах надо дополнительно монтировать подкосы, усиливающие несущую способность кровли. При пролетах между стенами больше шести метров под стропила монтируют шпренгель.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Стыковка

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

Для крепления используют десять саморезов или гвоздей, завинчиваемых в шахматном порядке.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Когда брус зафиксирован, между нижней затяжкой и им монтируют стропильные ноги и соединяют вверху любым известным способом. Сразу же прибивают ригели, бабки, подкосы, дабы придать конструкции максимальную прочность.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

Видео об установке стропил своими руками

Своими руками стропильная система вальмовой крыши. Что представляет собой вальмовая крыша

Своими руками стропильная система вальмовой крыши. Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

   Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Стропильная система двухскатной крыши своими руками пошагово. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

• наслонной;
• висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Устройство шатровой крыши своими руками стропильная система. Шатровая крыша: конструкция и чертеж

Во время строительства загородного коттеджа или домика в деревне мы часто задаемся вопросом, как сделать шатровую крышу? Сегодня это наиболее популярный вариант кровли. По конструкции шатровая крыша представляет собой шатер. При этом можно выделить как положительные, так и отрицательные стороны устройства такой конструкции. Отметим, что для сооружения кровли необязательно прибегать к помощи специалистов. Можно вполне осуществить устройство шатровой крыши своими руками. Но для этого необходимо самостоятельно произвести все расчеты. Немаловажно также ознакомиться и с конструкцией стропильной системы дома. В этом может помочь наш сайт, где вы сможете найти фото проекты домов с шатровой крышей. Шатровая кровля крепится по аналогии с другими конструкциями. При желании, вы всегда можете обратиться за помощью к своим друзьям – лишние рабочие руки не помешают.

Главное достоинство крыши – аэродинамика (противостояние шквальному ветру). Потоки воздуха как бы соскальзывают по скатам и не причиняют вред чердачным помещениям.

При этом сразу выделим недостаток – сложный каркас и его монтаж. Конструкция шатровой крыши – это пирамида квадратным или прямоугольным основанием. В первом случае речь идет о скате, имеющим 4 треугольника. Во втором случае – о 2-х треугольных и 2-х трапециевидных скатах. Треугольные скаты еще называют вальмой. Они, вместе с трапециевидными скатами, опираются или выходят за стены дома.

Устройство вальмовой крыши своими руками стропильная система. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

• выбора оптимального материала для обустройства кровельной конструкции;
• определения интенсивности осадков, характерных для места постройки;
• установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

• Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
• Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
• Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
• Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
• Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
• Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Каркасный дом своими руками стропильная система. Как устроена стропильная система

Качество кровельной системы – залог надежности и долговечности всего дома. Чтобы сделать все правильно и не создать дополнительных проблем в процессе возведения и после, нужно руководствоваться нехитрыми советами. Вначале рассчитайте общую площадь кровли, чтобы знать количество материала. Определитесь с сечением.
Толщина досок для работы зависит от сложности конструкции и климатических нагрузок в регионе. Если зимой выпадает большое количество снега, то крышу делают из бруса самого толстого сечения. Необходимо определиться со способом соединения. Учитывая эти факторы, работу по строительству кровли лучше доверить специалистам.

Возведение вальмовой кровли пройдет быстрее и с наилучшими результатами при приобретении готовой конструкции. Для этого на площадку приглашают специалистов, которые рассчитав все параметры кровли, изготовят несущие элементы на предприятии. Вам только понадобится правильно собрать их на месте.

Кровельная конструкция в любых проявлениях будет очень тяжелой. Поэтому надежной опорой случат только готовые стены каркасного дома. Под готовностью подразумевается уже смонтированные и укрепленные укосинами вертикальные стойки каркаса. Дополнительно их соединяют между собой брусом верхней обвязки, и со всех сторон обшивают стружечными плитами. Стены должны быть также финальной готовности. Их тоже обшивают плитами ОСП, для большей прочности. Только такой каркас может считаться надежной опорой для кровли любой сложности.

Внимание! Нельзя заниматься декоративной отделкой до сборки кровли, все манипуляции по наведению красоты, после обустройства системы.

Основные элементы крыши – это мауэрлат, конек, стропила и обрешетка. К домам, построенным по каркасной технологии, есть только одно дополнение.
Обрешетка может быть сплошной. Вместо укладки досок, используется зашивка, теми же плитами ОСП или листовой фанерой пропитанной антисептиками для защиты от влаги.

Видео вальмовая крыша своими руками. Стропильная система. Часть 2

Как построить стропила — Сделай сам

Вам необходимо знать, как строить стропила на крыше, когда вы устанавливаете постоянную конструкцию на вашем участке. Столярные работы во многом зависят от точного измерения уклона и пролета крыши. Эти размеры определяют, какими фигурами следовать на квадрате обрамления при распиловке стропил.

Необходимые инструменты

Найдите онлайн-калькулятор кровли для выполнения расчетов, необходимых для определения длины стропил.Вы также можете приобрести специальный калькулятор в строительном магазине.

• Калькулятор кровли
• Квадрат обрамляющий
• Калибр квадратный
• Рулетка
• Циркулярная пила

Как построить ступеньки для стропил

1. Измерьте ширину здания от краев внешней стены, чтобы определить пролет крыши.
2. Вычтите ширину коньковой балки из пролета крыши.
3. Разделите скорректированное число на 2, чтобы получить размер для участка здания.
   1. Введите это число как «пробег» в калькуляторе кровли.
4. Рассчитайте уклон крыши.
   1. Выражено X / 12 и может быть включено в ваши планы здания.
   2. Например, уклон крыши 7/12 поднимается на 7 дюймов на каждые 12 дюймов высоты.
   3. Введите это число в калькулятор для шага.
5. Попросите калькулятора определить размер «диагонали» стропила крыши.
6. Отрегулируйте размеры ступеней на квадрате каркаса в соответствии с значениями уклона крыши.
   1. В этом примере поместите ступенчатый калибр в точке 7 на коротком выступе квадрата.
   2. Поместите другой датчик в 12 на более длинном корпусе квадрата.
7. Поместите на доску обрамляющий квадрат так, чтобы на его конце отметка 7.
8. Расположите часть кадрирующего квадрата 12-ю нижним краем доски.
9. Проведите линию от 7 до внешнего края квадрата.
10. Выпилите линию, чтобы сделать вертикальный разрез для верха стропила.
11. Измерьте верхнюю часть стропильной доски и отметьте точку, в которой вы достигнете «диагональной» длины.
12. Расположите цифру 7 на квадрате обрамления у этой отметки и проведите линию вниз по краю.
13. Измерьте ширину стены.
    12. Вычтите это число из 12.
14. Переверните квадрат и поместите длинную сторону квадрата поперек линии числа, представляющего 12 минус ширина стены.
15. Сделайте вторую линию, пересекающуюся с первой линией.
16. Сдвиньте квадрат вниз по доске на количество дюймов, в котором должен быть выступ.
    1. Отметьте эту строку.
17. Выпилите выемку на стыке стропил со стеной.
18. Обрежьте конец стропила.
19. Используйте эту доску в качестве шаблона для резки других стропил.

Обратитесь к специалистам по кровельным работам в PJ Fitzpatrick

Самостоятельно браться за проекты по благоустройству дома — это очень приятно, но быстрые результаты от профессиональных кровельщиков также имеют свою привлекательность. Спросите нас о смете вашего кровельного проекта.

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая.Но при небольшом понимании стилей крыш, терминологии и конструкции конструкции крыши вполне под силу любому плотнику на выходных.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и балок потолка — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на месте. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия. После сборки фермы поднимают и прикрепляют к вершинам стен.Строить и устанавливать фермы быстрее и проще, чем строить по частям, но вам понадобится помощь, чтобы поднять фермы на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении. Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах. Конструкция проста и экономична.Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

Откидная крыша

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в изготовлении из всех каркасов крыши. Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Круто скатная крыша спускается в дверной проем ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы навеса на предмет точного размера и расстояния между бревнами, используемыми для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на козырьке и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45 °, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило прямо над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

Gambrel Roof

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него есть две короткие неглубокие плоскости крыши, которые наклонены вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель может быть обрамлен по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, поскольку боковые стенки обычно слишком короткие, чтобы обеспечить достаточный запас высоты над головой.

Вальмовая крыша

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша. Вот несколько причин, по которым нам нравятся эти двое.

Фронтон

• Обычная крыша
• Имеет дополнительное пространство над потолком для чердака, кладовой или перемычки
• Легко проливает дождь и снег, особенно на крутых склонах
• Простая сборка для новичка

Наклон

• Недорого построить
• Стены, защищенные от влажной погоды свесом крыши
• Дождь и снег легко соскальзывают, особенно на крутых склонах
• Большая высота стены дает место для хранения на чердаке или чердаке
• Хорошее место для солнечных батарей
• Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

• Фанера / OSB
• Минеральное волокно
• Цемент
• Древесное волокно
• Гипсоволокно
• Гипс
• Полиизо высокой плотности
• Перлит
• Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

• Уклон вашей крыши
• Снеговая нагрузка, которую может выдержать ваша крыша
• Ветер, который может повлиять на навес
• Какая будет отделка крыши
• Расстояние между стропилами — 12, 16 или 24 дюйма
• Размер вашей крыши
• Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе в полуслучайном порядке и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего оно предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает выдержку.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что нужно выбрать.

2 × 4 и стропила 2 × 6: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2×4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда готовитесь к завершению кровли.

• Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
• Металл — Металлическая кровля имеет ряд преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
• Кедровая дрожь — При правильном уходе кедр может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
• Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
• Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
• Доска и планка — Эта кровля и сайдинг применяется уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, что позволяло соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
• Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, выдерживает экстремально высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется факельный метод.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

• Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатный или наклонный.
• Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
• Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно будет направить обратно в сторону сарая и стечь по наружным стенам.
• Шаг 4: Немедленно устраните повреждения крыши.
• Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши продлит срок ее службы.

Как продвигается ваш проект односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельника Today’s Homeowner Radio Show . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Как закончить чердак

Заинтересованы в том, чтобы превратить свой недостроенный чердак в полезное жилое пространство? Независимо от того, нужна ли вам дополнительная спальня, офис или игровая комната, реконструкция чердака своими руками — отличный способ увеличить пространство в вашем доме, не платя за пристройку всего дома.

Используйте это руководство, чтобы узнать, как превратить ваше пространство из открытых стропил в готовую комнату.

Что следует учитывать перед отделкой чердака

Убедитесь, что ваш чердак соответствует местным строительным нормам

При преобразовании чердака в жилое пространство он должен соответствовать тем же требованиям к зданию, что и другие комнаты в вашем доме.Чтобы соответствовать большинству строительных норм, чердак должен:

• В большей части комнаты должно быть не менее 7 футов по вертикали, ширина не менее 7 футов и свободное пространство не менее 70 квадратных футов.
• К нему можно подняться по лестнице в натуральную величину.
• Есть еще один выход на случай чрезвычайной ситуации, обычно через легкодоступное окно.

Если на чердак можно попасть только по лестнице или спускающейся лестнице, вам нужно будет построить постоянную лестницу, прежде чем ее можно будет использовать как нечто большее, чем складское помещение.

Совет профессионала: Если большая часть потолка вашего чердака имеет высоту менее 7 футов, вы можете нанять профессионала, который построит слуховое окно, чтобы увеличить высоту комнаты.

Узнайте, нужно ли вам разрешение на строительство

Обратитесь в местное бюро разрешений, чтобы узнать, нужно ли вам разрешение на переоборудование чердака. Разрешение обычно требуется только в том случае, если вы добавляете электропроводку или вентиляцию, или если вы планируете изменить структуру своего дома в процессе, например, снести существующую стену или добавить слуховое окно.

Учитывайте ваши потребности в отоплении и вентиляции

Если на вашем чердаке еще нет воздуховодов, вам нужно будет выяснить, поддерживает ли ваша текущая система отопления, вентиляции и кондиционирования дополнительное помещение. Пригласите специалиста, чтобы он посмотрел на мощность вашей текущей системы отопления и охлаждения и узнал, можно ли добавить дополнительные воздуховоды, чтобы добраться до вашего чердака.

Если добавление воздуховодов или систем отопления, вентиляции и кондиционирования выходит за рамки вашего бюджета, можно воспользоваться другими вариантами, включая отопление плинтуса и системы с минимальным разливом жидкости в помещении. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Кроме того, попросите подрядчика проверить или установить вентиляционные отверстия для стропил, чтобы воздух мог проходить за изоляцией, которую вы установите для отделки чердака. Стропильные вентиляционные отверстия сохранят прохладу на крыше, даже если на чердаке тепло.

Рассмотрите стоимость отделки чердака

По данным Home Advisor, средняя стоимость переоборудования чердака составляет 49 438 долларов. Стоимость проекта будет зависеть от того, какие элементы включены в ваш проект.

* По данным HomeAdvisor

Если вы планируете реконструировать чердак своими руками, вы можете рассчитывать заплатить примерно 5000 долларов за материалы, включая гипсокартон, изоляцию и ковровое покрытие, в зависимости от размера чердака.

Отделка чердака фермами

Если ваша крыша поддерживается фермами, у вас, вероятно, не будет места на чердаке, чтобы построить комнату. Вам нужно будет переместить фермы, чтобы создать пространство и высоту потолка, требуемые строительными нормами. Это потребует архитектора, инженера и значительных финансовых вложений.

Как закончить чердак

Реалистично оценивайте свой уровень навыков, когда дело касается самостоятельного выполнения работы.Если это ваша первая реконструкция, подумайте о найме профессионала, который поможет вам переоборудовать чердак.

1. Очистите чердак

Перед тем, как приступить к переоборудованию чердака, вам необходимо очистить территорию и удалить весь старый хлам и строительные материалы, которые вам больше не понадобятся. Предполагая, что вы собираетесь добавить новую изоляцию перед установкой гипсокартона, удалите старую изоляцию. Если изоляция неплотная или надутая, удалите ее с помощью промышленного пылесоса.

Если изоляция на чердаке в хорошем состоянии, вы можете установить черновой пол.Если он старый и сжатый, подумайте о его замене.

2. Электропроводка на чердаке

После того, как ваш чердак будет приведен в соответствие с правилами и вы получите разрешение, наймите лицензированного электрика, чтобы убедиться, что вся проводка соответствует требованиям правил. Наняв профессионала для прокладки электропроводки по стенам и потолку, вы сможете избежать многих распространенных проблем, с которыми, как правило, сталкиваются домовладельцы.

Если вы будете выполнять работу самостоятельно, вы рискуете получить электрический пожар. Как правило, должно быть по крайней мере одна розетка на каждой стене и по крайней мере одна розетка на каждые 12 футов.

3. Постройте черный пол

Если на полу вашего чердака видны балки, вам понадобится черный пол. Начните этот процесс только после того, как будут завершены все электрические и вентиляционные установки. Чтобы уменьшить шум, распространяющийся от готового чердака через пол к остальной части дома, вы можете добавить изоляцию под облицовку пола или выбрать более толстую панель для чернового пола.

Для устройства чернового пола:

• Проведите мелом линию, которая отмечает центр балки по всей ее длине.Край панелей должен находиться на этой отметке.
• Положите первую панель вдоль самой длинной стены чердака на ¼ дюйма от стены.
• Самый длинный край панели должен проходить параллельно балкам пола.
• Просверлите винты 2 ½ дюйма в балках пола через каждые 6 дюймов.
• Установите следующую панель с зазором ¼ дюйма между существующей панелью. При установке следующего ряда не кладите торцевые швы один на другой.
• Повторяйте процесс, пока пол не будет покрыт.
• Закупорить все швы и головки винтов.

4. Утеплить чердак

Для проекта «сделай сам» лучшим утеплителем для чердака является утеплитель ватным материалом с пароизоляционной облицовкой. Этот утеплитель отлично подходит для отделки чердака, потому что он гибкий и простой в установке, и его даже можно наслоить для дополнительного покрытия. Перед установкой ватных плит заделайте все места или утечки, из которых воздух может проходить в комнаты ниже.

Изоляция из войлока обычно разрезается, чтобы поместиться между стандартными балками стен и стенами высотой 8 футов.Стены чердаков не всегда такие высокие. Если биты не подходят, обрежьте их канцелярским ножом.

Для устройства утепления чердака:

• Вставьте изоляцию в полость между балками пароизоляции, обращенную к комнате, а не к внешней стене. Постарайтесь как можно меньше сжать изоляцию, чтобы избежать снижения изоляционных свойств.
• Прикрепите изоляцию к балкам в соответствии с указаниями производителя изоляции.
• Продолжить процесс на всех стенах чердака и на потолке.
• Если вам необходимо изолировать трубы или электропроводку, снимите изоляцию и сделайте два слоя и оберните их вокруг препятствия, убедившись, что пароизоляция обращена в комнату.

5. Установите гипсокартон и потолок

После того, как вы закончили установку изоляции, самое время закончить стены. Подвесной гипсокартон действительно придаст форму вашей переоборудованию мансарды. Повесьте гипсокартон горизонтально на открытые стойки и закрепите шурупами для гипсокартона.В завершение закройте швы и винты раствором для гипсокартона.

В зависимости от высоты потолка вы можете выбрать подвесной потолок для более законченного вида, но если вам нужно сэкономить место в соответствии со стандартами строительных норм, установите гипсокартон прямо на потолок.

6. Покраска потолка и стен мансарды

Затем покрасьте гипсокартон и наблюдайте, как чердак начинает выглядеть как настоящее жилое пространство. Перед покраской новый гипсокартон необходимо загрунтовать. После грунтования нанесите не менее двух слоев краски, чтобы гипсокартон приобрел законченный вид.Если вы использовали гипсокартон для потолка, покрасьте его перед тем, как приступить к отделке стен.

Выбирая цвета для своей мансардной комнаты, рассмотрите более светлые варианты, особенно если в комнате мало окон и мало естественного света.

7. Выберите и установите настил чердака

Вы почти закончили ремонт чердака своими руками. Следующим вашим шагом будет выбор и установка напольного покрытия для комнаты. Ковровое покрытие — хороший вариант для чердака, потому что оно помогает снизить уровень шума и добавляет дополнительную изоляцию вашему полу.Следуйте инструкциям по укладке, основанным на выбранном вами напольном покрытии.

Наслаждайтесь готовым чердаком

Следующий шаг — украсьте переоборудованный чердак! Теперь, когда на чердаке есть окрашенные стены и готовые полы, переместите мебель и предметы декора, чтобы комната стала жилым пространством, которое вам нужно.

Заинтересованы в ремонте других комнат в вашем доме? Ознакомьтесь с этими статьями:

10 причин, почему стропильные фермы для вашего дома лучше, чем стропила

Многие из нас не задумываются о разнице между стропильной балкой и стропильной балкой, но это важная тема, когда дело доходит до строительства дома.Вот почему сегодня мы хотим поговорить о стропилах и ферм в блоге Hitek.

• Как лучше всего поддерживать крышу?
• Лучше всего использовать фермы или стропила предлагают больше преимуществ?
• Почему фермы чаще используются в новых зданиях?

В Hitek Truss Design мы (что неудивительно) большие сторонники деревянных кровельных ферм. Однако не считайте нашу позицию предвзятой — у нас есть веские причины и цифры, подтверждающие нашу веру.Кроме того, до 80 процентов крыш в новых домах теперь используют фермы вместо стропил, так что мы, конечно, не одиноки в своей позиции.

Мы знаем, что стропильные фермы становятся все более популярными, но почему? Давай поговорим об этом.

Перво-наперво: нам нужно поговорить об основных качествах стропил по сравнению с фермами.

Что такое стропила?

Стропила, используемые в конструкции крыши, проходят от вальма / конька крыши до стеновой плиты внешней стены.Это традиционный способ поддержки крыши, часто называемый «каркасным каркасом». Десятилетия назад каждый дом в этом квартале был построен из стропил.

Каждое стропило проектируется, разрезается, изготавливается и устанавливается на строительной площадке опытным плотником. Для поддержки крыши используется размерная древесина, а стропила работают с воротниковыми стяжками, чтобы удерживать плоскости крыши вместе.

Что такое фермы крыши?

Кровельные фермы предлагают более современный и оптимизированный метод поддержки.Эти фермы создаются до того, как они прибудут на строительную площадку. Вместе фермы образуют деревянную конструкцию, которая поддерживает крышу и соединяет стены дома.

Итак, вы знаете, что такое каждый тип опоры крыши — но чем они отличаются друг от друга?

В чем разница между ними?

Наиболее заметное различие между стропильными и стропильными фермами заключается в том, что первые строятся в основном из досок 2х4, а не из широких габаритных досок. Хотя используется меньше материала, древесина (или сталь) более прочная.

Стропила можно скрыть или продемонстрировать как архитектурные элементы. С другой стороны, фермы с меньшей вероятностью будут установлены в качестве эстетических элементов в доме.

Тем не менее, эти различия не говорят вам, почему фермы крыши являются более популярными из двух. Давайте разберем причины на десять разных разделов.

Фермы изготавливаются в контролируемой среде

Как мы уже говорили, фермы изготавливаются до прибытия на строительную площадку, а стропила собираются на месте.Это огромная разница, которая побудила многих подрядчиков и домовладельцев выбрать фермы.

Поскольку фермы производятся на фабрике с контролируемой средой, они проходят двойную проверку и гарантируют высокое качество. Автоматизированный производственный процесс гарантирует, что фермы будут изготовлены в кратчайшие сроки, что отлично подходит для повышения производительности строительства.

Каждая ферма изготавливается специально для нужд одного проекта. Независимо от того, строите ли вы соборные потолки или перекрестные азартные игры, фермы могут быть изготовлены в точном соответствии с вашими требованиями.Никаких просчетов, заниженных результатов измерений в последнюю минуту или ошибок проектирования.

Стропила, с другой стороны, не так быстро (или легко) создать. Каждая деталь собирается на месте, одна за другой. Они могут показаться более дешевыми, но длительный производственный процесс может стоить немалых денег. Кроме того, трудно обеспечить качество — внешние факторы, такие как погода, могут вызвать проблемы. Фермы заводского изготовления не должны иметь дело с подобными проблемами.

После изготовления стропильных ферм они могут быть быстро доставлены и готовы к установке.Они могут быть даже сертифицированы сторонней организацией, что указывает на то, что они были проверены на качество и недостатки.

Стропила устанавливают дольше

Из-за длительного производственного процесса и возможности для ошибок установка стропил — не совсем быстрый проект. На установку стропил всего в одном здании может уйти целая неделя.

В сопоставлении, фермы могут быть установлены всего за один день в доме площадью 2500 квадратных футов, если на месте есть нужные рабочие и инструменты.Это экономит кучу времени в большом строительном проекте, особенно если задействовано несколько разных зданий.

После полной установки ферм можно продолжать обшивку кровли. Это быстро защитит остальную конструкцию от непогоды, солнечного света и других потенциально вредных факторов. Вскоре после этого можно будет установить черепицу, что позволит быстро продвинуть проект.

Когда на установку стропил уходит много времени, они делают конструкцию уязвимой к непогоде, а также к общему износу.Неудивительно, что большинство подрядчиков теперь по возможности выбирают кровельные фермы.

Фермы часто более доступны

Ценой последних является крупная победа в битве стропил против стропил.

Предварительно, фермы кажутся дорогими. Поскольку они сборные, их первоначальные затраты кажутся высокими. Однако важно помнить, что стропила требуют больше времени и труда, что увеличивает общую стоимость строительства.

Кроме того, для стропил используется больше пиломатериалов, чем для ферм, поэтому при повышении цен на древесину возрастает и стоимость проекта стропил.В целом подрядчики могут сэкономить до 50 процентов, используя фермы вместо стропил. Это значительная сумма экономии, которую можно направить в другую область проекта — или в карманы домовладельцев.

Фермы лучше подходят для больших структур

Далее важно понять, какую структуру вы строите — в первую очередь, ее размер. Стропила отлично подходят для небольших зданий, но не подходят для больших и просторных конструкций.

Учитывая, что средний размер домов увеличился в среднем на 74 процента по Соединенным Штатам (с 1910 года), неудивительно, что для большего числа конструкций требуются фермы.Обычно мы строим большие и лучшие объекты, а это значит, что стропила — не лучший выбор.

Стропила требуют особых навыков

Проблема, с которой вы можете столкнуться со стропилами? Монтаж стропил — дело непростое. Вам нужен подрядчик с нужным набором навыков для выполнения проекта, и сегодня эти навыки становятся все менее доступными.

Многие лицензированные строители сегодня не имеют ни времени, ни средств для строительства стропил именно на месте. Это оставляет место для ошибок в измерениях и, в худшем случае, некачественного изготовления.

Если вы решите использовать стропила, вам может быть сложно найти рабочих, обладающих определенными навыками, необходимыми для правильного выполнения работы. Большинство лучших монтажников стропил уже ушли на пенсию, оставив после себя поколение, которое более уверенно работает с готовыми кровельными материалами.

Фермы лучше для окружающей среды

Вот большой бонус, если вы любите нашу планету (как и должно!): Стропильные фермы более экологичны, чем стропила. Поскольку они используют меньше древесины и производят меньше отходов, они оказывают гораздо меньшее воздействие на окружающую среду, и мы все это ценим.

Деревянные стропильные фермы в настоящее время часто изготавливаются со стальными пластинами, соединяющими их. Они увеличивают их несущую способность, не требуя большего количества древесины — меньше древесины используется в строительстве = более счастливая и здоровая планета для всех.

Кроме того, небольшие обрезки, оставшиеся от процесса изготовления фермы, могут быть легко переработаны. Нет необходимости возить их туда и обратно с строительной площадки — беспроигрышный вариант как для строительных бригад, так и для Земли.

обеспечивают более открытую планировку этажа

Фермы имеют большой пролет, даже если они построены из более коротких пиломатериалов, чем стропила.Они могут охватывать большие расстояния — даже больше, чем крыши с традиционным каркасом. Это приводит к открытому внутреннему пространству, а также к универсальным возможностям дизайна в просторной планировке.

Если вы хотите, чтобы ваш дом (или коммерческое здание) казался больше без площади в квадратных футах, вам подойдут фермы. Вам понадобится меньше несущих стен, чтобы получить тот открытый дизайн, которым вы восхищались. Если вы строите дом на продажу, обратите внимание, что покупатель современного дома любит красивую открытую планировку.

Для стропил требуется больше несущих стен

Говоря о несущих стенах, мы упоминали, что для ферм их требуется меньше, чем для стропил? Поскольку изготовленные фермы спроектированы так, чтобы правильно распределять вес крыши по внешним стенам дома, им не нужно столько несущих стен внутри, чтобы поддерживать конструкцию в рабочем состоянии.

Фермы сильны

Еще один важный момент в пользу ферм: они прочные, учитывая их размер и использование пиломатериалов. «Эффект лямки» ферм придает конструкции огромную прочность. Их тяжело транспортировать, но, когда они оказываются на месте, фермы используют силу треугольников для поддержки крыш всех размеров, форм и стилей.

Фермы удобны для самостоятельного изготовления

Наконец, если вы из тех строителей, которые любят пачкать руки, возможно, вам подойдут фермы.Их гораздо проще установить, чем стропила, а это значит, что сделать это можно самостоятельно, если у вас есть для этого подходящие инструменты и опыт.

Конечно, мы не те, кто порекомендует сделать любой проект кровли своими руками, если у вас нет нужного опыта. Поговорите с нами о своих потребностях, и мы расскажем вам о стоимости помощи по установке фермы во Флориде.

В заключение

Несмотря на то, что есть некоторые случаи, которые необходимо сделать для стропил крыши, фермы опережают их почти во всех категориях.По мере того, как наши методы строительства совершенствуются и строительство становится более автоматизированным, мы ожидаем, что популярность стропильных ферм будет расти — даже больше, чем сейчас.

В Hitek Truss Company мы десятилетиями создаем долговечные высококачественные стропила. Мы не только в курсе последних тенденций в области кровли, но и готовы адаптировать фермы под ваши конкретные строительные потребности. Все наши продукты созданы с учетом кода и полностью соответствуют требованиям.

Кроме того, мы изготавливаем фермы только из самых прочных и надежных пиломатериалов.Будьте спокойны, зная, что все наши кровельные материалы могут выдержать долгие годы.

Готовы рассказать о кровельных фермах для вашего следующего проекта? Позвоните нам по телефону 352-656-6222 или свяжитесь с нами через Интернет. Мы готовы обсудить ваши запросы и требования к строительству во Флориде.

Как построить изогнутые стропила

Существует три основных типа изогнутых стропил в конструкции крыш. Башня, или коническая вогнутая стропила или крыша — это модифицированная стропильная система с высокой А-образной рамой, изгиб которой направлен внутрь буквы «А».

Эллиптическая выпуклая крыша — это тип крыши с немного меньшим углом, имеющий изгиб наружу. Ogee — это декоративное сочетание вогнутых и выпуклых изгибов.

В этой статье будут описаны шаги, необходимые для изготовления эллиптической выпуклой стропильной балки.

Шаг 1. Построение желаемой кривой

Первое, что вам нужно сделать, это спроектировать желаемую кривую. Вам нужно будет выяснить, какого размера плиты вам нужно будет купить, чтобы сохранить структурную целостность и при этом получить желаемую кривую.

Шаг 2 — Перенос проекта на пиломатериалы для стропил

После того, как вы узнаете, как будет выглядеть кривая стропил и что вам нужно для поддержания прочности конструкции, вам нужно нарисовать желаемую кривую на досках, которые вы будете использовать для своих стропил. . Когда у вас будет точная кривизна, нарисуйте на доске вторую кривую, оставив место для резки и шлифования.

Шаг 3 — Сделайте необходимые разрезы в досках

Теперь, когда у вас есть желаемые изгибы, нанесенные на доски, которые вы будете использовать, пора приступить к резке.Не забудьте вырезать немного на большой стороне, чтобы можно было отшлифовать шероховатость древесины и внести незначительные поправки в разрез наждачной бумагой. Возможно, вам придется разрезать с обеих сторон лезвие лобзика, которое у вас не полностью. Перенесите инструкции по распилу на противоположную сторону дерева и сделайте резку соответственно.

Шаг 4 — Отшлифуйте шероховатость древесины

Теперь, когда у вас есть основные кривые, разложенные и вырезанные, пора заняться чистовой работой. Начните с зернистости 60 и пройдите по всей длине только что обрезанного потолочного стропила.Используйте зернистость 60, чтобы убедиться, что размеры кривой именно такие, какие вы хотите. В противном случае зерно 60 удалит древесину быстрее, чем зерно 150, чтобы добиться желаемых кривых. Как только вы получите желаемые изгибы, переключитесь на зернистость 150 и отшлифуйте шероховатости, оставленные зернистостью 60.

Шаг 5 — Обработка древесины

После того, как вы закончили шлифование, самое время обработать древесину перед сборкой. Если изогнутое стропило будет декоративным и заметным, вам может понадобиться морилка вместо простой обработки.Если стропила не видно, тогда будет достаточно простой обработки, такой как у Томпсона.

Шаг 6 — Соберите

Теперь пришло время собрать стропила. Если длина больше одной доски, вам нужно будет использовать Simpson Pocket Strong-Ties, чтобы соединить их. Для дополнительной прочности также рекомендуется разместить 2-футовую секцию 2×4 по центру над каждой точкой, где 2 доски сходятся. Закрепите их шурупами для дерева. Как только это будет завершено, пришло время вставить их в потолок.

стропил против кровельных ферм Armchair Builder :: Блог :: Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

Стропила для кровельного перекрытия

Что лучше при строительстве нового дома: стропила или стропильные фермы? Вам может быть интересно, в чем разница между этими двумя. Здесь мы обсудим плюсы и минусы каждого. Мы надеемся дать вам несколько советов относительно того, какой вариант лучше всего подойдет для вашего нового дома.

Традиционные стропила

В старину все дома строились с использованием традиционных стропил (см. Рисунок выше).Вы знаете, где вы используете размерные пиломатериалы (например, 2 × 8 или 2 × 10) для поддержки крыши. Доска у пика, на которую стянуты стропила, называется коньковой доской. Горизонтальные элементы, расположенные примерно на полпути вниз, называются завязками-воротниками. Эти хомуты удерживают вместе стропила и плоскости крыши.

Постройте свой собственный небольшой дом на заказ за 165 тысяч долларов. Щелкните здесь, чтобы узнать подробности.

Стоимость

Так почему же сегодня мы не так часто используем стропила в новых домах? Это в первую очередь потому, что стропильные фермы заменили стропила в большинстве домашних конструкций, потому что они менее дороги.Фермы крыши имеют меньшие деревянные элементы, которые спроектированы так, чтобы обеспечивать аналогичную прочность без использования всей дорогой древесины. На самом деле речь идет об эффективном использовании материалов и рабочей силы. Фермы изготавливаются на заводе-изготовителе, который обеспечивает контролируемую среду для получения продукции высочайшего качества. А поскольку многие из этих заводов автоматизированы, они могут строить фермы с меньшими затратами, чем требуется для установки стропил на месте.

Фермы крыши

Экономия времени

на стройплощадке занимает гораздо больше времени, чем кровельные фермы.Опытные плотники могут установить фермы крыши в среднем доме в США за день. С другой стороны, установка стропил может занять до недели.

Стропила открытого типа

Одним из основных преимуществ использования стропил сегодня является открытое пространство, которое они создают. Если вы планируете создать сводчатое пространство, стропила помогут вам максимально увеличить открытое пространство. Фермы могут создавать сводчатые потолки, но они не так эффективны при открытии пространства, как традиционные стропила.

Стропила также полезны для создания открытого пространства для жилого пространства. На картинке выше на самом деле будет шкаф в главной спальне над гаражом. Вы можете увидеть, как стропила открывают пространство, обеспечивая максимальное пространство для хранения. Единственная площадь, занимаемая стропилами, — это фактическая глубина каждого элемента. Изоляция будет проходить между стропилами, а гипсокартон будет нанесен непосредственно на лицевую сторону каждого элемента. Опять же, фермы могут создавать такое же открытое пространство, но не так эффективно.

Время выполнения

Еще одно преимущество использования стропил вместо ферм — это время выполнения заказа.Для стропильных систем крыши требуются инженерные работы и чертежи. Это может занять несколько недель. Поэтому, если у вас есть проект, который вы не планировали начинать, стропила помогут вам начать работу быстрее.

Стропила для малых проектов

Когда работа небольшая, стропила — единственный выход. Например, если вы делаете небольшую надстройку в своем доме, возможно, нет смысла тратить время на создание конструкции и компоновки стропильной фермы крыши. Гараж — еще один пример небольшого проекта, в котором вы можете просто использовать стропила.

Удаленные проекты

Иногда имеет смысл использовать стропила в зависимости от местоположения вашего нового дома. Если ваш участок находится на острове или высоко в горах, вывести фермы крыши на строительную площадку может быть сложно из-за их большого размера. В зависимости от конфигурации крыши фермы могут быть достаточно длинными и широкими. Даже среднему дому, построенному с фермами крыши, для доставки потребуется груз шириной 18 колес.

Качество

Когда дело доходит до качества, действительно нет разницы между стропилами и стропилами крыши.Если вы не собираетесь использовать открытые стропила, конечный результат будет одинаковым, независимо от того, используете ли вы стропильные фермы или стропила. Итак, ваше решение использовать одно вместо другого действительно сводится к стоимости. Обязательно оцените оба варианта как минимум трем плотникам, трем поставщикам пиломатериалов и трем компаниям, занимающимся фермой. Попросите своего плотника рассчитать стоимость крана для установки стропильных ферм в заявке и убедитесь, что компании, занимающиеся фермой, включают стоимость доставки в свою цену. Это должно позволить вам решить, подходят ли стропила для вашего проекта.

Задумывались ли вы о строительстве собственного дома? Обязательно загляните на нашу страницу ресурсов о том, как построить собственный дом, где вы найдете массу бесплатных видео и статей о том, как это сделать. У нас также есть отличные ресурсы, которые ранее были доступны только для профессиональных строителей. Эти продукты в Armchair Builder ESTORE сэкономят вам время и деньги на вашем новом доме или новом проекте.

Нет тегов

Как добавить пол на чердаке, не повредив крышу

Добавьте ценное место для хранения вещей на чердак, не повредив конструкцию и не снизив энергоэффективность

• Чердаки — отличное место, чтобы найти место для хранения вещей, но добавить чердак сложно.Мы объясним, почему, и дадим вам советы, рекомендации и продукты, которые вам понадобятся для выполнения этого проекта своими руками.
• Чердаки — это сложное пространство для работы. Метод укладки полов также зависит от типа крыши и каркаса пола, из которого был построен ваш дом.
• Существует два основных типа конструкции мансарды: фермы и обычное обрамление. Каждый из них требует особого подхода к безопасной укладке напольных покрытий на чердаке.
• Неправильная модификация конструкции чердака для установки полов может нанести ущерб в тысячи долларов, а также разрушить изоляцию чердака дома и увеличить счета за электроэнергию.
• Напольные покрытия могут быть построены из обычных пиломатериалов или установлены с использованием различных продуктов, предназначенных для добавления полов на чердаках без ущерба для конструкции чердака или энергоэффективности.
• Мы предлагаем советы и рекомендации, а также обзор доступных продуктов, включая комплект для хранения на чердаке LoftZone и систему хранения напольных покрытий на чердаке, чтобы помочь вам определить, какие продукты лучше всего подходят для вашего дома.
• Мы также даем советы по безопасной работе в этом незавершенном, неотапливаемом и неохлаждаемом помещении, чтобы сделать создание дополнительного хранилища приятным проектом .

* В статье есть партнерские ссылки

— одно из самых неиспользованных мест в любом доме. Растягиваясь из угла в угол, они приглашают мечты о решениях для хранения всего: от праздничного декора до одежды вне сезона и неиспользуемой, но не нелюбимой мебели!

Но на чердаках сложно работать. Поскольку чердаки находятся за пределами «жилого пространства» вашего дома, они являются важной частью структуры вашего дома, поэтому добавление этажа становится непростой задачей.Это сырые, незаконченные, неотапливаемые и неохлаждаемые помещения, где одна ложь отправляет вас в полет через потолок этажом ниже.

Plus, чердаки играют важную роль в качестве наиболее важного барьера для потери энергии и высоких затрат на коммунальные услуги в вашем доме: изоляция, которая может быть легко нарушена, если напольное покрытие установлено неправильно.

Первое правило надстройки мансардных этажей: не навреди!

Когда студенты-медики завершают многолетнее обучение, необходимое для того, чтобы стать врачом, они торжественно принимают «Клятву Гиппократа».Эта клятва включает хорошо известные слова, которые домовладельцам, которые собираются покрыть пол на своих чердаках, следует запомнить: сначала не навреди!

По большей части чердаки не проектировались как складские помещения. Они являются частью грубого изнанки конструкции, которая скрепляет дом и защищает его от непогоды. Из-за этого установка пола на чердаке всегда вызывает определенные неудобства.

За 20 лет, которые я провел в качестве профессионального инспектора дома, я видел, как благонамеренные владельцы полностью разрушили структурную целостность своего дома, отрезав важные части конструкции крыши, что привело к затратам на ремонт в десятки тысяч долларов.Я также слышал от владельцев, которые просто не могли понять, почему их счета за отопление (и охлаждение!) Удвоились после установки мансардного пола!

Ключом к успешному проекту перекрытия чердака является завершение проекта без повреждения крыши или конструкции пола или ослабления изоляции чердака.

В итоге, пол на чердаке может сделать его идеальным местом для хранения вещей. Но если вы сделаете это неправильно, вы можете ослабить свою конструкцию, раздавить изоляцию или оказаться, что одна нога твердо упирается в потолок из гипсокартона внизу! К счастью, есть решения для напольных покрытий на чердаках, которые хорошо работают в суровых и неотапливаемых помещениях.Вот с чего начать:

Общие сведения о типах чердачных конструкций: обычный каркас и фермы

Есть два способа возведения кровельных конструкций: обычное обрамление и стропильное обрамление. В обоих случаях каркас рассчитан на то, чтобы выдерживать вес нагрузки на крышу (включая ветер и погоду, например, сильный снегопад), распределять ее наружу на внешние стены, где она передается вниз на фундамент и, наконец, на почву. Но хотя эти системы обрамления служат одним и тем же целям, на самом деле они построены по-разному.

Обычное обрамление является наиболее распространенным, особенно для старых домов. При обычном каркасе стропила и балки (обычно 2 × 8, 2 × 10 или 2 × 12) составляют то, что станет конструкциями крыши и пола, над которыми вам придется работать. При использовании обычного каркаса пиломатериалы измеряются, разрезаются и собираются на месте, по одной балке за раз.

Другой тип каркаса мансарды — сборные фермы. Фермы — это структурный каркас, обычно состоящий из серии соединенных между собой 2 × 4.Они спроектированы инженерами для конкретного дома, в котором они будут использоваться, построены на заводе и отправлены на место, где местная бригада поднимает их на место и монтирует над каркасом стен. Фермы обычно устанавливаются на 24 дюйма по центру и соединяются прогонами, проходят продольно для соединения нескольких ферм.

Если ваш дом не был построен с определенным типом фермы, называемой фермой чердака, которая предназначена для обеспечения открытого пространства для доступа и хранения, их труднее всего обойти, когда дело доходит до добавления места на чердаке для доступа и хранения .Это было бы похоже на лабиринт пересекающихся 2 × 4. Каждая часть фермы в сборе способствует общей структурной целостности фермы, поэтому их нельзя разрезать или модифицировать каким-либо образом.

К счастью, есть решения для безопасного и эффективного добавления чердачных полов для хранения к каждому типу чердачных конструкций.

Настил мансарды для кладовых над ферм

Если конструкция крыши вашего дома была спроектирована с использованием сборных ферм, ваш чердак определенно не был предназначен для хранения вещей.На это есть несколько причин.

Кровельные фермы рассчитаны на то, чтобы выдерживать вес крыши (а также снег, ветер, дождь и т. Д.) И распределять его вниз и наружу к несущим наружным стенам. Это достигается посредством серии соединяющихся друг с другом деревянных элементов каркаса размером 2 × 4 дюйма, известных как «хорды». Добавление хранилища к этому прекрасно настроенному структурному чуду рискует ослабить систему крыши и нарушить строительные нормы и правила.

Кроме того, поскольку изоляция чердака лежит поверх гипсокартона, она будет намного толще, чем нижний пояс 2 × 4 фермы.Добавление полов и складских помещений поверх изоляционного материала из стекловолокна сжимает его, выдавливая захваченный воздух, делая его практически бесполезным.

Однако, если вы сведете вес хранилища к минимуму, вы сможете построить платформу для хранения над изоляцией, прикрепив опорные балки по бокам ферм. Еще проще, вы также можете использовать сборный комплект чердачного этажа, специально разработанный для того, чтобы поднять чердачный этаж над изоляцией.

Настил мансарды для кладовых над обрамлением

Если ваш дом построен из стандартных пиломатериалов, риск возникновения структурного дисбаланса не так высок; Однако при установке мансардного этажа все же нужно проявлять осторожность. Балки, на которые вы будете устанавливать пол, на самом деле являются балками потолка, которые поддерживают потолок из гипсокартона под чердаком. Потолочные балки предназначены для поддержки гипсокартонного потолка и недостаточно прочны, чтобы выдержать пол, загруженный вашей старой коллекцией гантелей!

Если бы чердак был спроектирован как жилое пространство, эти потолочные балки стали бы балками пола и были бы намного больше.Балки перекрытия обычно состоят из бруса 2 × 8, перекрытия перекрытия — из бруса 2 × 10 или 2 × 12. Это большая разница в размере и прочности между двумя типами каркаса, даже если расстояние между балками одинаковое.

Кроме того, энергоэффективность вашего дома почти всегда страдает, когда чердак переоборудован для хранения вещей. Так как в среднем на чердаке требуется изоляция на 16 дюймов и более, изоляция всегда толще, чем балки перекрытия или фермы. Таким образом, добавление пола может вызвать сжатие изоляции, что снизит эффективность изоляции из стекловолокна.Если балочный каркас потолка находится глубоко, и ваша изоляция не выступает над каркасом, вы можете пол прямо поверх этих балок, но знайте, что будет очень сложно добавить дополнительную изоляцию позже.

Продукты, облегчающие укладку мансардных полов

При всех этих проблемах вы можете подумать, что установка чердачного перекрытия невозможна.Это не так, но вам понадобится доля здравого смысла, чтобы правильно выполнить работу по установке мансардного этажа.

Вот несколько советов и рекомендуемых продуктов, которые помогут вам и вашему дому без проблем справиться с работой по укладке мансардного пола:

Комплект для хранения на чердаке LoftZone

LoftZone Attic Storage Kit — это легкая и очень простая в установке сборная металлическая каркасная система.Повышает высоту нижнего пояса фермы мансарды или балки перекрытия. Это позволяет утеплить чердак на всю глубину, как задумано. Металлические балки можно регулировать, чтобы учесть переменное расстояние между балками. Система может перекрывать трубы, неровные балки или другие препятствия. Система также обеспечивает воздушный зазор между верхней частью изоляции и нижней стороной плиты. Это помогает удалить влажный воздух, который может вызвать конденсацию.

LoftZone StoreFloor доступен в двух размерах: 12 x 12 (144 квадратных фута) и 8 ‘x 8’ (64 квадратных фута), поэтому вы можете легко настроить свой заказ в соответствии с доступным пространством для хранения, которое вы хотите создать. Учтите, что панели пола в комплект не входят, но их можно приобрести в любом домашнем центре. Мы рекомендуем вам выбрать фанеру или древесно-стружечные плиты размером 2х4 дюйма, так как они обеспечивают надежную опору и с ними легче всего работать в ограниченном чердаке.

LoftZone StoreFloor легкий и очень простой в установке.LoftZone увеличивает высоту нижнего пояса фермы чердака, чтобы изоляция чердака работала по всей глубине.

• Сборный металлический каркас
• Поднимает пол над изоляцией на фермах или обычном каркасе
• Легко устанавливается
• Покрывает 144 квадратных фута

• Сборный металлический каркас
• Поднимает пол над изоляцией на фермах или обычном каркасе
• Легко устанавливается
• Покрывает 64 квадратных фута

Система хранения настила на чердаке Dek

Другой инновационный вариант, специально разработанный для обеспечения удобного хранения на чердаке, — это продукт под названием «Attic Dek.«Attic Dek» — это специально разработанная система мансардного этажа, которая состоит из квадратов размером 16 или 24 дюймов, прикрепленных к верхней части потолочных балок. Секции прочные, легкие, удобные в обращении и напоминают напольные решетки, которые обеспечивают достаточную вентиляцию для изоляции внизу. Они крепятся всего несколькими винтами, способны выдержать 250 фунтов и позволяют за считанные минуты построить безопасную и надежную платформу для хранения на чердаке.

• Обеспечивает хранение над балками
• Поддерживает 250 фунтов
• Легкий и простой в установке

Советы по работе на чердаках

Чердаки могут быть неудобными для работы.Вот несколько советов, которые могут помочь.

Иди по дереву!

Когда вы входите на чердак и смотрите вниз на всю эту пушистую изоляцию из стекловолокна, помните, что чуть ниже находится потолок из гипсокартона, который практически НЕ сможет остановить вас от падения прямо в комнату внизу! Передвигаясь по чердаку, не забывайте всегда наступать на ВЕРХ балок перекрытия между слоями изоляции, чтобы вы «ходили по дереву».

Остерегайтесь жары

Лето — не лучшее время для работы на чердаке, поскольку температура может легко подняться до 100 градусов и выше, что еще более повышает вероятность того, что вы сделаете ошибку.Если вам нужно взяться за этот проект, тогда установите в помещении вентиляторы, чтобы воздух двигался, делайте много перерывов и пейте много воды.

Если в вашем доме есть центральное кондиционирование воздуха, вот совет, который может помочь. Временно снимите один из воздуховодов системы кондиционирования с нижнего потолка и используйте его для охлаждения чердака во время работы. Хотя это не самая энергоэффективная вещь, которую вы можете сделать, удобство в этом помещении на время работы над проектом того стоит.

Одевайтесь соответственно

может быть неудобно работать, поэтому важно принять меры, чтобы защитить себя. Всегда носите маску, чтобы защитить легкие от волокон, а также рубашки и брюки с длинным рукавом. Надевайте защитные очки и перчатки. Когда вы закончите день, стирайте одежду отдельно от остальной стирки, чтобы избежать совместного использования стекловолокна с семьей.

Платформы не должны быть фанерными

Перемещение тяжелых листов фанеры 4 x 8 или OSB (ориентированно-стружечная плита) на чердак без отделки иногда похоже на попытку вставить квадратный колышек в круглое отверстие.Чтобы упростить работу, с помощью циркулярной пилы сначала разрежьте лист фанеры на (2) полосы 2 × 8, с которыми будет намного легче работать. Или возьмите предварительно нарезанные панели из фанеры, OSB или ДСП размером 2х4 дюйма. Другой вариант — вообще отказаться от фанерного покрытия и использовать габаритный пиломатериал. Ель 1 x 6 № 3 — это шаг вперед по сравнению с качественной древесиной для поддонов, но она может стать прекрасным полезным полом в недостроенном чердаке.

Ограничение перекрытия мансарды

Если вам не нужны дополнительные места для хранения вещей, подумайте о том, чтобы покрыть пол на площади меньше всего чердака, например, небольшой участок вокруг дверного проема чердака.Таким образом вы сможете максимально сохранить теплоизоляцию чердака в остальной части дома. Поскольку дома, как правило, тем холоднее, чем ближе вы подходите к наружным стенам, разумно разместить эту зону с полом внутри центра чердака.

Ваш новый склад на чердаке может быть всего на выходных

Если вы хорошо спланируете проект мансардного перекрытия, выберете правильные продукты и материалы и будете очень внимательны, чтобы не поставить под угрозу изоляцию и не перегружать пол, это проект выходного дня, который может быть веселым и полезным, особенно когда вы начинаете пользоваться преимуществами. вашего нового найденного места для хранения на чердаке!

В нашей национальной радиопрограмме и подкасте «Денежная яма» мы открываем каждый час, приглашая звонить с «половиц на черепицу».«Если ваш вопрос касается того, как установить настил на чердаке, существует множество потрясающих решений для настила чердака, которые помогут выполнить эту работу!

Партнерское сообщение: The Money Pit — это сайт, поддерживаемый читателями. Мы можем получать комиссию за ссылки в этой статье, что в значительной степени помогает нам создавать полезный контент для улучшения дома для наших читателей. Будьте уверены, мы самостоятельно выбираем каждый из продуктов в нашем руководстве.
