Штроборез своими руками из болгарки чертежи: Как сделать штроборез своими руками

14.12.2022
/
By alexxlab
/
0 Comment

Содержание

из болгарки, ручной для газобетона, чертежи и размеры

Желание хорошего хозяина – обеспечить все виды работ необходимым электроинструментом. При этом некоторые виды устройств используются от случая к случаю. Одним из таких является – штроборез (бороздодел). К сожалению, без него трудно обеспечить качество выполняемых работ. В статье мы расскажем как сэкономить на данном инструменте и сделать штроборез своими руками.

Содержание

  1. Описание устройства
  2. Виды
  3. Ручной
  4. Электрический
  5. Штроборез своими руками
  6. Вариант №1: ручной для газобетона
  7. Инструменты и материалы
  8. Чертежи
  9. Пошаговые действия
  10. Вариант №2: из дрели
  11. Инструмент и материалы
  12. Устройство
  13. Пошаговые действия
  14. Вариант №3: из болгарки
  15. Инструменты и материалы
  16. Пошаговые действия
  17. Отвод пыли
  18. Заключение

Описание устройства

При проведении электромонтажных работ необходимо обеспечить защиту электропроводки от механического воздействия.

Это связано с требованиями безопасности при ее эксплуатации.

Самым надежным способом является укладка кабеля в каналы стеновых конструкций здания.

Сантехнические работы иногда требуют для выполнения дизайнерских решений, например, проложить трубопровод не снаружи, а внутри стены.

Углубление в каркасе здания можно сделать с помощью традиционных болгарки и перфоратора. Однако качество каналов будет оставлять желать лучшего. Выдержать необходимую прямолинейность, ширину и глубину штробы не представляется возможным.

Штроборез – специализированный электроинструмент, который используется для решения таких проблем. В каналы, выполненные таким аппаратом, легко уложить кабель или трубопровод.

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона.

Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

  1. наносится разметка согласно проекта инженерных коммуникаций;
  2. режущую кромку совмещают с началом линии разметки;
  3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
  4. другая рука берется за ручку возле лезвия;
  5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

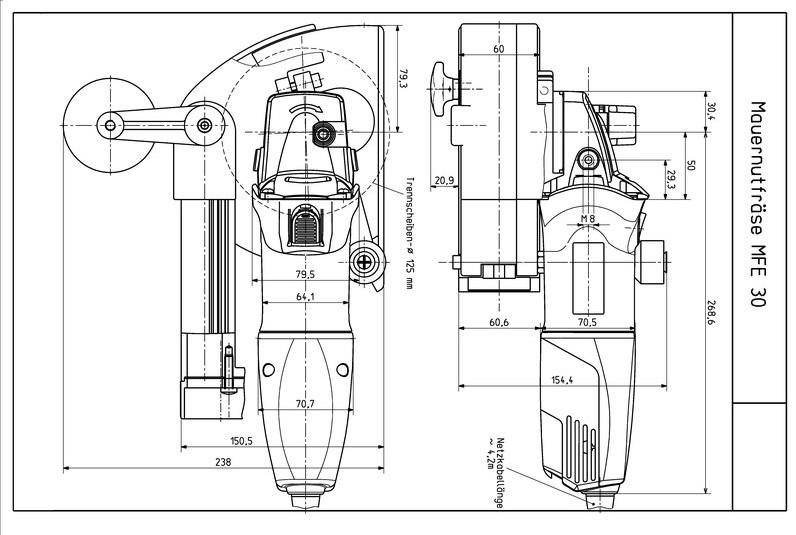

Электрический

Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости.

Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Комплект рабочего инструмента состоит из двух кругов с алмазным напылением. От размера диаметра напрямую зависит глубина реза. В основном больше всего в быту используются круги от диаметра 150 мм до 230 мм. Круги с большим диаметром применяются в профессиональном варианте штробореза мощностью от 2 кВт. Чем больше круг, тем глубина реза выше.

Штроборез относится к категории опасных в эксплуатации электроинструментов, поэтому в конструкции присутствуют защитные элементы. При перегреве аппарата срабатывает система отключения, которая не даст его включить до полного остывания. Специальные муфты предотвратят заклинивание рабочих дисков.

Важно: штроборез должен иметь конструкцию, обеспечивающую комфортную работу с ним. Во время эксплуатации аппарат используется в положении «на весу». Ручки, которыми пользуется исполнитель, должны быть максимально эргономичными.

Отличительным элементом конструкции штробореза является наличие защитного кожуха. Наличие двух дисков не только повышает скорость работы по штробообразованию, но и создает определенные неудобства. Это повышенный уровень шума и необходимость устранения большого количества мелких частиц и пыли. На кожухе присутствует патрубок с помощью которого производится подключение строительного пылесоса.

Штроборез своими руками

Штроборез – этот инструмент достаточно редко используется при ремонте квартир и частных домов. Покупать его нет острой необходимости. Однако если обладать навыками по работе с металлами, можно изготовить его самостоятельно.

Как отмечалось, ручной штроборез имеет простую конструкцию. Наличие сварочного аппарата и опыт работы с ним обеспечит изготовление этой оснастки своими руками.

Для изготовления электрического неплохо иметь лишнюю болгарку. С наличием таковой задача по изготовлению электрического штробореза сильно упростится.

Вариант №1: ручной для газобетона

Первый простой способ, для которого не потребуется большое количество материалов. Но нужна определенная сноровка работы с трубами.

Инструменты и материалы

Для изготовления потребуется минимальное количество материалов и оборудования: труба диаметром около 15 мм, пластина толщиной 2 мм, сварочный аппарат с наличием электродов, слесарная оснастка.

Чертежи

Так как ручной штроборез изготавливается под себя, детальная конструктивная проработка не требуется. Оптимальный вариант получится после подгонки деталей.

Пошаговые действия
  1. Раскроить трубу на основную несущую и ручки к ней;
  2. Согнуть основную трубу в угол около 25°;
  3. Прихватить сваркой все части трубной конструкции;
  4. Проверить на удобство в работе;
  5. Подогнать, подпилить элементы трубной конструкции. Сварить;
  6. Заточить пластину в угол реза 45°;
  7. Согнуть пластину по ширине выполняемого канала;
  8. Приварить согнутую пластину к концу основной несущей трубы штробореза.

При выполнении всех работ с достаточной степенью аккуратности, ручной штроборез, изготовленный своими руками, практически не отличить от купленного в магазине.

Вариант №2: из дрели

Этот метод подразумевает наличие электрической дрели. Если быть кратким, то нужно из дрели сделать подобие ручного фрезера для твердых материалов.

Инструмент и материалы
  • Электрическая дрель,
  • концевая фреза,
  • набор деревянных брусков,
  • слесарный и столярный инструмент,
  • измерительные приборы.
Устройство

Рабочим элементом штробореза является концевая фреза, диаметр которой равен ширине выполняемого углубления. В качестве несущего основания выступают деревянные салазки, на которых закрепляется электрическая дрель. В патроне дрели устанавливается концевая фреза. Величина выхода фрезы за нижнее основание салазок примерно равна глубине канавки.

Пошаговые действия
  1. Распилить бруски на размеры в зависимости от величины дрели;
  2. Собрать бруски в конструкцию, обеспечивающую устойчивую посадку в ней электрической дрели;
  3. Закрепить в патроне фрезу;
  4. Установить упор на салазках для требуемого выхода фрезы.

Выполнять канавки по газобетону такой оснасткой ничуть не хуже, чем покупным изделием.

Вариант №3: из болгарки

Сэкономить на покупке дорогого инструмента, каким является штроборез, можно доработав его своими руками из болгарки, цена которой кратно ниже.

Инструменты и материалы

Для самостоятельного изготовления штробореза потребуется следующий материал:

  1. листовой металл толщиной около 2 мм:
  2. труба диаметром около 50 мм;
  3. подшипники с наружным диаметром 20-30 мм в количестве 4 шт.;
  4. металлические шайбы для прокладок между дисками;
  5. отрезки труб меньшего диаметра, крепежные изделия (болты, винты, гайки, шпильки, шайбы).

В качестве основного объекта приложения сил понадобится болгарка. Она должна быть мощной, не менее 1,2 кВт, чтобы нормально вращать вместо одного диска целых два. Переделывать маломощную болгарку не имеет смысла, так как велика вероятность, что она сгорит.

Сборка комплектующих деталей производится с использованием сварки. Необходимы слесарные инструменты и приспособления: тиски, напильники, штангенциркуль и т.п. На завершающей стадии понадобится краска по металлу и кисточка.

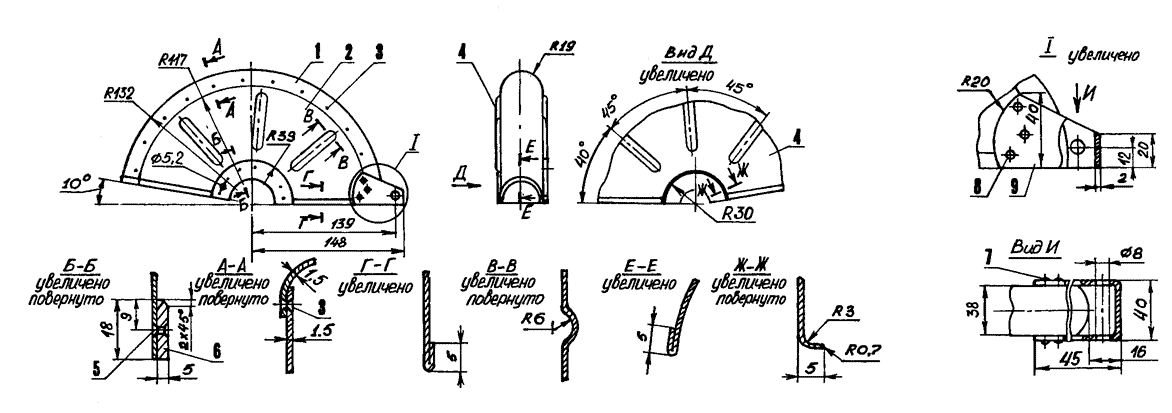

Для изготовления деталей штробореза требуется разработать чертежи насадки.

Это особенно важно, кода часть деталей будет заказываться на стороне. Общение с исполнителем ведется на базе соблюдения технической документации. Также качественное выполнение сварочных швов немаловажный путь к успеху работы.

Пошаговые действия

Последовательность выполнения работ следующая.

  • Раскроить листовой металл для деталей кожуха, обе половинки должны быть максимально одинаковыми.
  • Вырезать полоску металла шириной полости кожуха. Примерить по верхней части кожуха;
  • прихватить, приварить половинки кожуха с покрывающим периметр полосовым металлом;
  • Вырезать держатель для болгарки. Приварить к нему хомут в сборе с крепежом. Диаметр хомута выполнить в соответствии с размерами деталей переделываемой болгарки;
  • К нижней части каждой из сторон кожуха привариваются две металлические планки. В них уже выполнены отверстия под оси колес;
  • В полосе металла, находящейся между двумя одинаковыми половинками, разделать отверстие для отвода пыли. К нему приварить пылеотводящий патрубок;
  • К патрубку приварить бобышку с резьбой. Внутренняя резьба бобышки соответствует наружной на рукоятке, используемой при работе переделываемой болгарки.

Важно: бобышка приваривается с левой стороны по ходу штробления.

  • Для крепления держателя к кожуху приваривается шпилька с резьбой;
  • Все сварочные швы зачищаются напильником, конструкция собирается и испытывается на холостом ходу;
  • При положительных испытаниях сборочный узел обезжиривают и покрывают краской.

Устанавливаются два алмазных диска. С помощью шайб выдерживается зазор между ними, равный ширине штробы. Внутренний диаметр шайб должен по скользящей посадке сопрягатся с диаметром вала. Наружный диаметр шайб равен диаметру шпинделя. Люфты и биения исключаются.

Отвод пыли

Работа сразу двух алмазных кругов создает большое количество пыли. Это существенно влияет на процесс проведения работ. Поэтому неотъемлемой частью кожуха штробореза является наличие патрубка для работы без пыли. В качестве обязательного элемента при нарезании каналов является присутствие строительного пылесоса, подсоединенного к патрубку.

Вот один из примеров самодельного пылесоса:

Фирменные штроборезы часто идут в комплекте с пылесосами. В этом случае не придется думать о соответствии технических характеристик электроинструмента с производительностью пылесоса.

В самодельном штроборезе выполнить качественный отсос пыли затруднительно, но возможно. Однако значительное ее уменьшение – важный шаг к обеспечению нормальных условий работы.

Некоторые модели предусматривают в конструкции встроенные пылесосы. Это дает возможность не возить с собой громоздкий объект. Однако размеры, вес и цена инструмента сильно увеличиваются.

Заключение

Наличие в домашнем хозяйстве штробореза, способного выполнить в стенах здания прямые и ровные каналы для кабелей и труб, обеспечит быстрое и качественное выполнение этих работ. Периодичность работы нарезания каналов в бытовых условиях и его недешевая цена подталкивают к созданию самодельной конструкции. Варианты решений обозначены в статье.

чертежи, изготовления инструмента для работы с различными материалами, как пользоваться, + фото и видео

Для того чтобы сделать борозду в минеральном основании можно использовать перфоратор. Но такой процесс будет длительным и трудоёмким, а полученная канавка окажется неаккуратной. Поэтому производители придумали специальный инструмент для прорезания штроб. Умельцы научились делать штроборез своими руками из болгарки. Далее расскажем об устройстве инстумента, принципе его работы и пошаговые действия по его изготовлению.

Содержание

  • Для чего нужен штроборез
  • Устройство и принцип действия бороздодела
  • Как сделать штроборез из болгарки своими руками

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины. Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева. Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

Устройство и принцип действия бороздодела

Основные элементы конструкции инструмента:

  1. Двигатель заключён в прочный пластиковый корпус.
  2. Редуктор расположен в корпусе из металла.
  3. Рукоятка для переноски и удержания во время работы.
  4. Основная рабочая рукоятка с кнопкой пуска.
  5. Защитный металлический кожух.
  6. Штуцер для подключения шланга пылесоса.
  7. Нескользящие ролики позволяют продвигать инструмент без большого усилия.

Основные элементыштробореза

Как работает штроборез:

  1. Вначале подключается к штуцеру шланг пылесоса.
  2. На шпиндель надевается алмазный диск.

    На шпиндель надевается первый диск

  3. На него необходимое количество шайб, которые идут в комплекте. От количества шайб зависит ширина штробы.

    Несколько шайб для регулировки ширины штробы

  4. Сверху второй диск и прижимная гайка.

    Диски установлены и зафиксированы прижимной шайбой

  5. Если нужен только один диск, то второй и проставочные шайбы не устанавливаются.
  6. Выставляется необходимая глубина реза.

При включении инструмента двигатель начинает работать. Его вращение передаётся редуктору и далее на шпиндель с дисками. Штроборез погружается в поверхность обрабатываемого материала на установленную глубину. Мастер держит инструмент двумя руками и передвигает его в нужном направлении. Диски при движении прорезают борозды. Пыль всасывается в шланг через патрубок в кожухе.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

  1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

    Посадочная шайба, которую надо сточить

  2. Установите первый диск и закрутите прижимную гайку.

    Первый диск установлен

  3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

    Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

  1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

    Удлинённая гайка с шайбами навинчивается на шпиндель

  2. Закрутите удлинённую гайку на шпиндель болгарки.
  3. Установите первый диск. Потом необходимое количество шайб и второй диск.
  4. Зафиксируйте конструкцию прижимной гайкой.

    Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

  1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

    Подошва из профильной трубы

  2. Из металлического листа вырежьте щёки и приварите к подошве.

    Щёки приварены к подошве

  3. Возьмите кастрюлю и разрежьте её.

    Кастрюля разрезана под кожух

  4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

    Отверстие с диаметром, как у штатного кожуха болгарки

  5. Приварите хомут.

    Хомут приварен к отверстию

  6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

    Хомут и усилитель приварены к кастрюле

  7. Из металлического листа сделайте боковину для кожуха.

    Боковина для кожуха

  8. Приварите её к кастрюле.

    Боковина приварена к кастрюле

  9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

    Штуцер из сгона приваривается к отверстию в кастрюле

  10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

    Пластиковый отвод закреплён на патрубке кожуха

  11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

    Болт для рукояти закреплён в верхней части кастрюли

  12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

    Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.
