Желание хорошего хозяина – обеспечить все виды работ необходимым электроинструментом. При этом некоторые виды устройств используются от случая к случаю. Одним из таких является – штроборез (бороздодел). К сожалению, без него трудно обеспечить качество выполняемых работ. В статье мы расскажем как сэкономить на данном инструменте и сделать штроборез своими руками.

Содержание

1. Описание устройства
2. Виды
3. Ручной
4. Электрический
5. Штроборез своими руками
6. Вариант №1: ручной для газобетона
7. Инструменты и материалы
8. Чертежи
9. Пошаговые действия
10. Вариант №2: из дрели
11. Инструмент и материалы
12. Устройство
13. Пошаговые действия
14. Вариант №3: из болгарки
15. Инструменты и материалы
16. Пошаговые действия
17. Отвод пыли
18. Заключение

Описание устройства

При проведении электромонтажных работ необходимо обеспечить защиту электропроводки от механического воздействия.

Это связано с требованиями безопасности при ее эксплуатации.

Самым надежным способом является укладка кабеля в каналы стеновых конструкций здания.

Сантехнические работы иногда требуют для выполнения дизайнерских решений, например, проложить трубопровод не снаружи, а внутри стены.

Углубление в каркасе здания можно сделать с помощью традиционных болгарки и перфоратора. Однако качество каналов будет оставлять желать лучшего. Выдержать необходимую прямолинейность, ширину и глубину штробы не представляется возможным.

Штроборез – специализированный электроинструмент, который используется для решения таких проблем. В каналы, выполненные таким аппаратом, легко уложить кабель или трубопровод.

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона.

Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

1. наносится разметка согласно проекта инженерных коммуникаций;
2. режущую кромку совмещают с началом линии разметки;
3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
4. другая рука берется за ручку возле лезвия;
5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

Электрический

Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости.

Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Комплект рабочего инструмента состоит из двух кругов с алмазным напылением. От размера диаметра напрямую зависит глубина реза. В основном больше всего в быту используются круги от диаметра 150 мм до 230 мм. Круги с большим диаметром применяются в профессиональном варианте штробореза мощностью от 2 кВт. Чем больше круг, тем глубина реза выше.

Штроборез относится к категории опасных в эксплуатации электроинструментов, поэтому в конструкции присутствуют защитные элементы. При перегреве аппарата срабатывает система отключения, которая не даст его включить до полного остывания. Специальные муфты предотвратят заклинивание рабочих дисков.

Важно: штроборез должен иметь конструкцию, обеспечивающую комфортную работу с ним. Во время эксплуатации аппарат используется в положении «на весу». Ручки, которыми пользуется исполнитель, должны быть максимально эргономичными.

Отличительным элементом конструкции штробореза является наличие защитного кожуха. Наличие двух дисков не только повышает скорость работы по штробообразованию, но и создает определенные неудобства. Это повышенный уровень шума и необходимость устранения большого количества мелких частиц и пыли. На кожухе присутствует патрубок с помощью которого производится подключение строительного пылесоса.

Штроборез своими руками

Штроборез – этот инструмент достаточно редко используется при ремонте квартир и частных домов. Покупать его нет острой необходимости. Однако если обладать навыками по работе с металлами, можно изготовить его самостоятельно.

Как отмечалось, ручной штроборез имеет простую конструкцию. Наличие сварочного аппарата и опыт работы с ним обеспечит изготовление этой оснастки своими руками.

Для изготовления электрического неплохо иметь лишнюю болгарку. С наличием таковой задача по изготовлению электрического штробореза сильно упростится.

Вариант №1: ручной для газобетона

Первый простой способ, для которого не потребуется большое количество материалов. Но нужна определенная сноровка работы с трубами.

Инструменты и материалы

Для изготовления потребуется минимальное количество материалов и оборудования: труба диаметром около 15 мм, пластина толщиной 2 мм, сварочный аппарат с наличием электродов, слесарная оснастка.

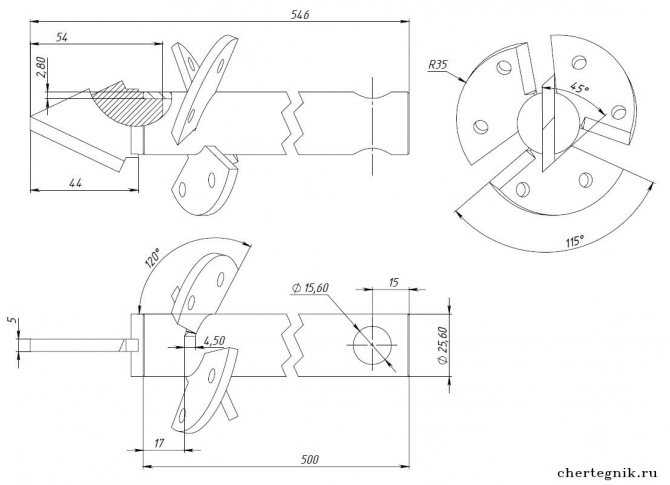

Чертежи

Так как ручной штроборез изготавливается под себя, детальная конструктивная проработка не требуется. Оптимальный вариант получится после подгонки деталей.

Пошаговые действия

1. Раскроить трубу на основную несущую и ручки к ней;
2. Согнуть основную трубу в угол около 25°;
3. Прихватить сваркой все части трубной конструкции;
4. Проверить на удобство в работе;
5. Подогнать, подпилить элементы трубной конструкции. Сварить;
6. Заточить пластину в угол реза 45°;
7. Согнуть пластину по ширине выполняемого канала;
8. Приварить согнутую пластину к концу основной несущей трубы штробореза.

При выполнении всех работ с достаточной степенью аккуратности, ручной штроборез, изготовленный своими руками, практически не отличить от купленного в магазине.

Вариант №2: из дрели

Этот метод подразумевает наличие электрической дрели. Если быть кратким, то нужно из дрели сделать подобие ручного фрезера для твердых материалов.

Инструмент и материалы

• Электрическая дрель,
• концевая фреза,
• набор деревянных брусков,
• слесарный и столярный инструмент,
• измерительные приборы.

Устройство

Рабочим элементом штробореза является концевая фреза, диаметр которой равен ширине выполняемого углубления. В качестве несущего основания выступают деревянные салазки, на которых закрепляется электрическая дрель. В патроне дрели устанавливается концевая фреза. Величина выхода фрезы за нижнее основание салазок примерно равна глубине канавки.

Пошаговые действия

1. Распилить бруски на размеры в зависимости от величины дрели;
2. Собрать бруски в конструкцию, обеспечивающую устойчивую посадку в ней электрической дрели;
3. Закрепить в патроне фрезу;
4. Установить упор на салазках для требуемого выхода фрезы.

Выполнять канавки по газобетону такой оснасткой ничуть не хуже, чем покупным изделием.

Вариант №3: из болгарки

Сэкономить на покупке дорогого инструмента, каким является штроборез, можно доработав его своими руками из болгарки, цена которой кратно ниже.

Инструменты и материалы

Для самостоятельного изготовления штробореза потребуется следующий материал:

1. листовой металл толщиной около 2 мм:
2. труба диаметром около 50 мм;
3. подшипники с наружным диаметром 20-30 мм в количестве 4 шт.;
4. металлические шайбы для прокладок между дисками;
5. отрезки труб меньшего диаметра, крепежные изделия (болты, винты, гайки, шпильки, шайбы).

В качестве основного объекта приложения сил понадобится болгарка. Она должна быть мощной, не менее 1,2 кВт, чтобы нормально вращать вместо одного диска целых два. Переделывать маломощную болгарку не имеет смысла, так как велика вероятность, что она сгорит.

Сборка комплектующих деталей производится с использованием сварки. Необходимы слесарные инструменты и приспособления: тиски, напильники, штангенциркуль и т.п. На завершающей стадии понадобится краска по металлу и кисточка.

Для изготовления деталей штробореза требуется разработать чертежи насадки. Это особенно важно, кода часть деталей будет заказываться на стороне. Общение с исполнителем ведется на базе соблюдения технической документации. Также качественное выполнение сварочных швов немаловажный путь к успеху работы.

Пошаговые действия

Последовательность выполнения работ следующая.

• Раскроить листовой металл для деталей кожуха, обе половинки должны быть максимально одинаковыми.
• Вырезать полоску металла шириной полости кожуха. Примерить по верхней части кожуха;
• прихватить, приварить половинки кожуха с покрывающим периметр полосовым металлом;
• Вырезать держатель для болгарки. Приварить к нему хомут в сборе с крепежом. Диаметр хомута выполнить в соответствии с размерами деталей переделываемой болгарки;
• К нижней части каждой из сторон кожуха привариваются две металлические планки. В них уже выполнены отверстия под оси колес;
• В полосе металла, находящейся между двумя одинаковыми половинками, разделать отверстие для отвода пыли. К нему приварить пылеотводящий патрубок;
• К патрубку приварить бобышку с резьбой. Внутренняя резьба бобышки соответствует наружной на рукоятке, используемой при работе переделываемой болгарки.

Важно: бобышка приваривается с левой стороны по ходу штробления.

• Для крепления держателя к кожуху приваривается шпилька с резьбой;
• Все сварочные швы зачищаются напильником, конструкция собирается и испытывается на холостом ходу;
• При положительных испытаниях сборочный узел обезжиривают и покрывают краской.

Устанавливаются два алмазных диска. С помощью шайб выдерживается зазор между ними, равный ширине штробы. Внутренний диаметр шайб должен по скользящей посадке сопрягатся с диаметром вала. Наружный диаметр шайб равен диаметру шпинделя. Люфты и биения исключаются.

Отвод пыли

Работа сразу двух алмазных кругов создает большое количество пыли. Это существенно влияет на процесс проведения работ. Поэтому неотъемлемой частью кожуха штробореза является наличие патрубка для работы без пыли. В качестве обязательного элемента при нарезании каналов является присутствие строительного пылесоса, подсоединенного к патрубку.

Вот один из примеров самодельного пылесоса:

Фирменные штроборезы часто идут в комплекте с пылесосами. В этом случае не придется думать о соответствии технических характеристик электроинструмента с производительностью пылесоса.

В самодельном штроборезе выполнить качественный отсос пыли затруднительно, но возможно. Однако значительное ее уменьшение – важный шаг к обеспечению нормальных условий работы.

Некоторые модели предусматривают в конструкции встроенные пылесосы. Это дает возможность не возить с собой громоздкий объект. Однако размеры, вес и цена инструмента сильно увеличиваются.

Заключение

Наличие в домашнем хозяйстве штробореза, способного выполнить в стенах здания прямые и ровные каналы для кабелей и труб, обеспечит быстрое и качественное выполнение этих работ. Периодичность работы нарезания каналов в бытовых условиях и его недешевая цена подталкивают к созданию самодельной конструкции. Варианты решений обозначены в статье.

с пылесосом своими руками, устройство инструмента

Правильно подобранный рабочий инструмент позволяет ускорить любой процесс. Это в полной мере относится и к строительству. Что же это за вещь — штроборез? Как он устроен, зачем нужен и как его сделать для себя? Обо всём этом дальше в статье.

Штроборез из болгарки за счёт подручных материалов — просто и эффективно

Что такое штроборез и для чего он нужен

Неискушенный человек может прийти к мысли, что это только разновидность болгарки. Это заблуждение. Штроборез имеет второе название — бороздодел, которое более точно отображает его целевое предназначение.

Задачи, решаемые с помощью этого инструмента — быстрое и качественное создание углублений с нужными значениями ширины и глубины. Внешне они напоминают борозду.

Именно для выполнения этой задачи в конструкции предусматривается использование двух дисков — чтобы создавать канавки параллельно (качество работ) и одновременно (быстрее идёт процесс).

Применяется штроборез для решения сложностей с прокладной коммуникаций. Он помогает делать жилое пространство более привлекательным и красивым, пряча все возможные провода и трубы в потолок, стены и пол.

Важно! Порядок работы предусматривает создание двух параллельных линий, которые проводятся по стене.

Затем емкость между ними обрабатывается (удаляется) с помощью зубила, отбойного молотка или перфоратора. В результате и получается борозда (штроба). Наличие линий по краям существенно облегчает и ускоряет процесс.

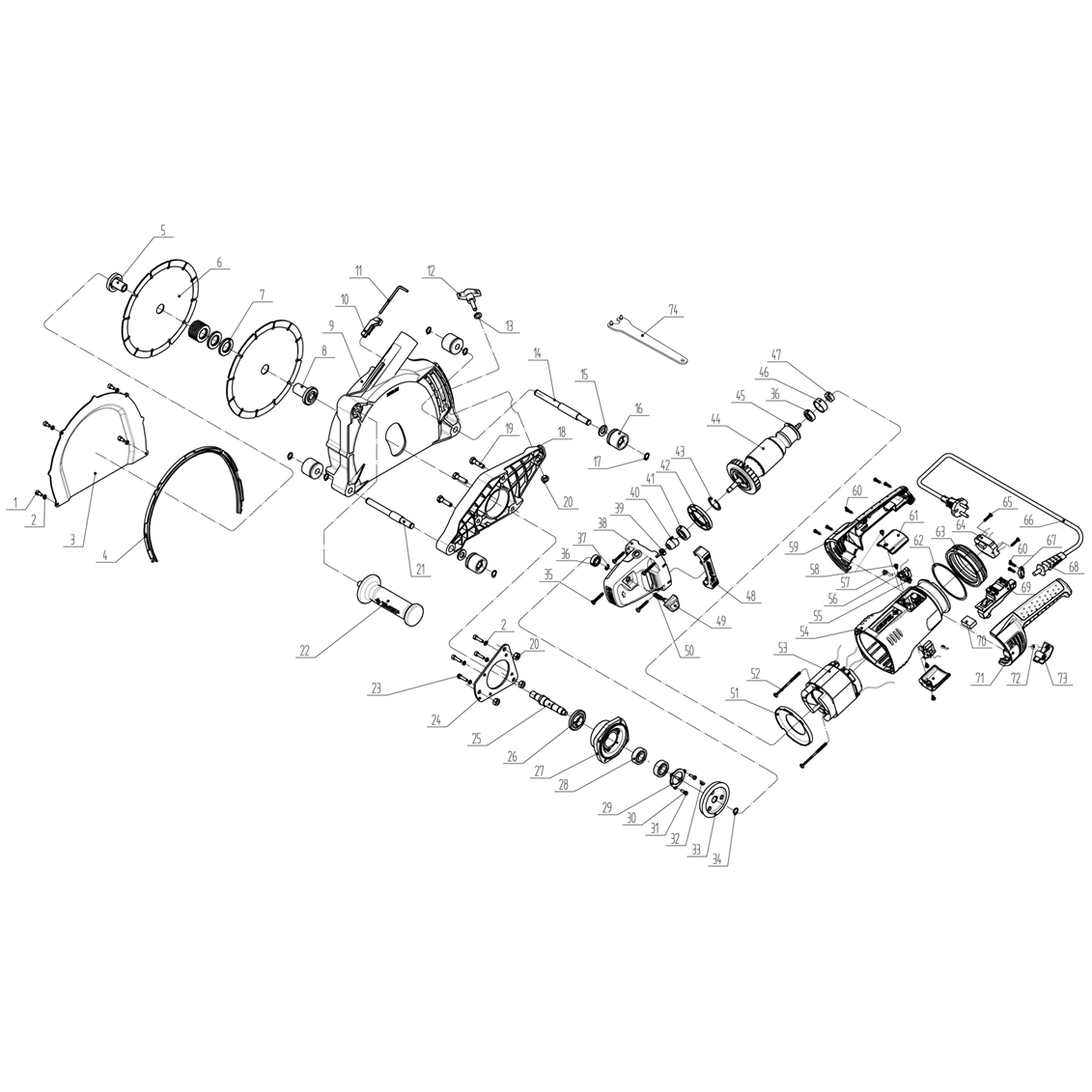

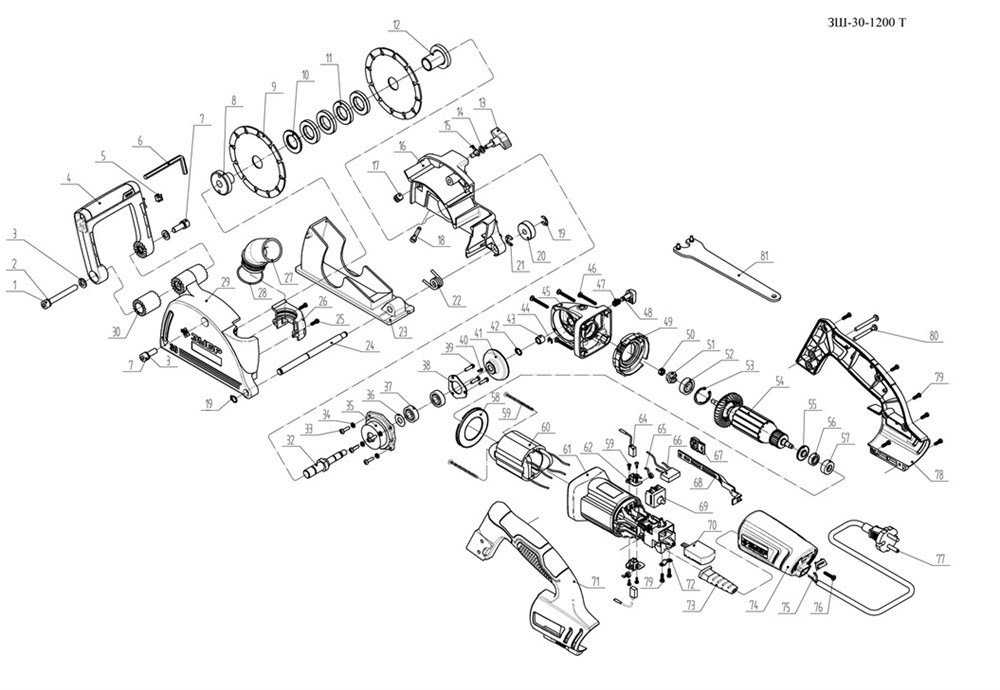

Устройство и принцип действия бороздодела

Он не беспочвенно напоминает болгарку. Некоторые коммерческие образцы даже можно использовать, после перенастройки, как угловую шлифмашинку. Но отличий между ними достаточно много. Самый явный пример — мощность двигателя. Эта характеристика у штробореза приблизительно в 2 раза выше, чем у аналогичной болгарки.

Принцип его работы следующий: в кирпиче, газобетоне, гипсокартоне, пеноблоке, досках, ракушечнике и других используемых в строительстве расходниках делается надрез двумя бороздами путём заглубления работающих дисков в материал.

Круги при этом накрыты кожухом, в котором размещается лабиринтовая система уловления пыли. Из защиты идёт патрубок, предназначенный для подсоединения промышленного пылесоса. В результате, бороздодел не только режет материала, но и обеспечивает чистоту в процессе работы.

Дополнительная информация! Относительно небольшие отличия в деталях появляются при использовании ручного или электрического штробореза. Они влияют на специфику использования, но принцип остаётся тем же самым.

Что потребуется для изготовления штробореза

Все преимущества этого инструмента разбиваются об один минус: цену. Поэтому, довольно актуален вопрос, как сделать штроборез из болгарки своими руками. И ответ на него в деталях будет рассматриваться далее. Первое о чём приходится позаботиться — исходные инструменты.

В процессе понадобятся такие подручные инструменты и материалы:

• Сварочный аппарат.
• Болгарка.
• Дрель.
• Арматура/водопроводная труба.
• Лист металла.
• Два алмазных круга.

И ещё необходимо представлять схему будущего инструмента.

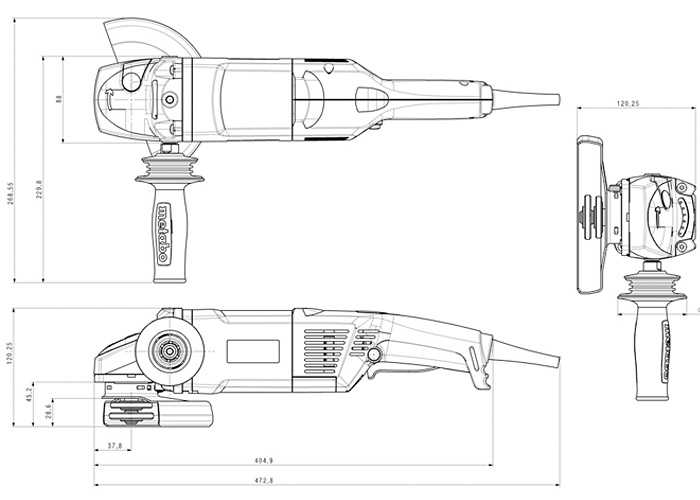

Как сделать штроборез из болгарки своими руками

Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:

1. Как отвести пыль? Несмотря на кажущуюся простоту вопроса, ответ на него существенно облегчит дальнейшую деятельность и позволит избежать сложностей в работе.
2. Как разметить два диска на валу, рассчитанном только на один круг. Конструкция обязательно должна получиться надёжной и стойкой. При этом приходится учитывать множество моментов. Так, круги следует размещать точно параллельно по отношению друг к другу, они должны выдерживать огромные нагрузки и быть в силах работать в сложных условиях. Для болгарки, например, — это резание армированного бетона — далеко не все модели смогут потянуть эту задачу должным образом.

Слова о надёжности — это не пустой звук.

Важно! Если инструмент выдаёт 3 тысячи оборотов в минуту или больше, то малейший перекос приведёт к возникновению заклинивания или поломке редуктора/двигателя.

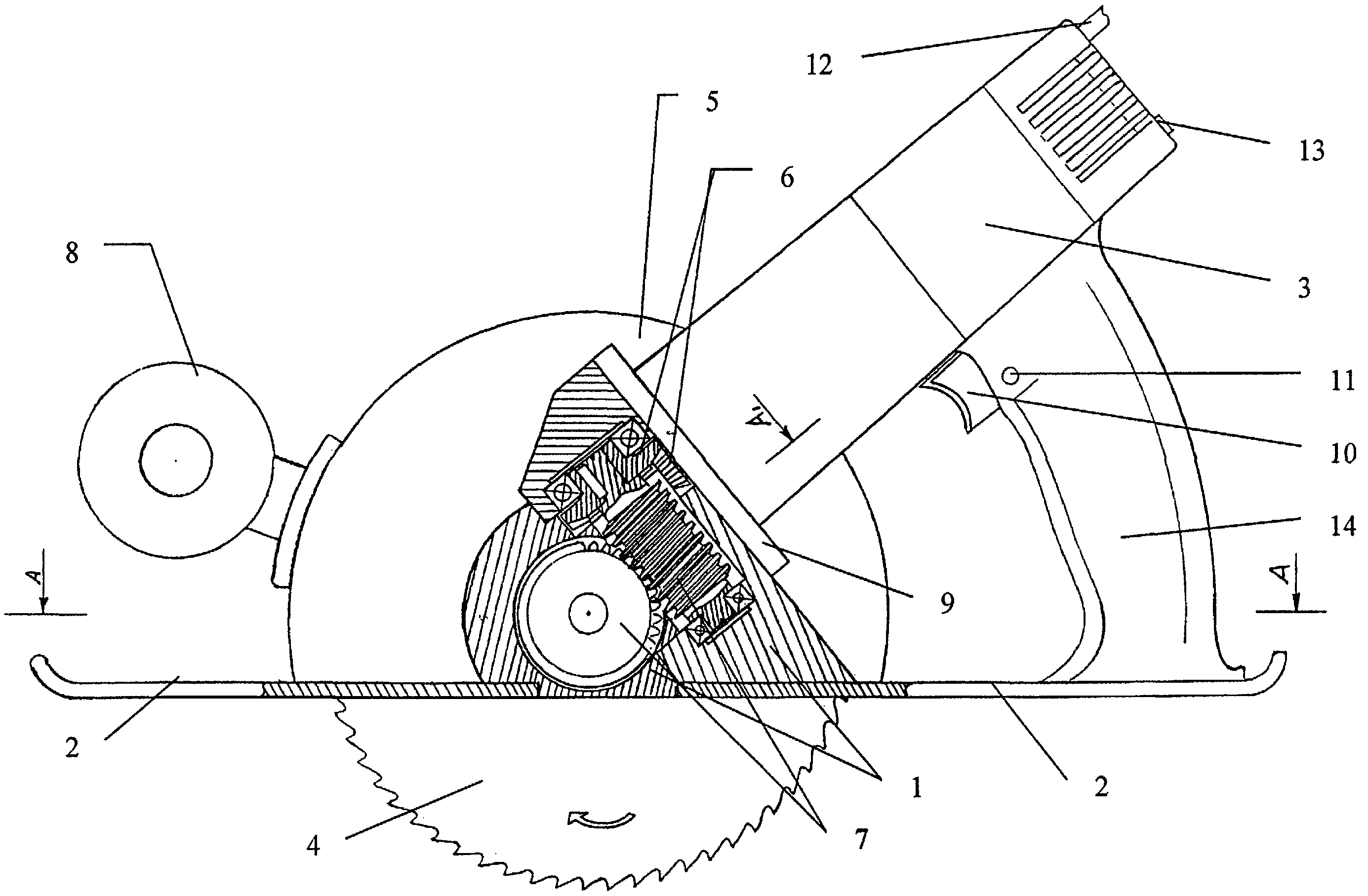

Изготовление защитного кожуха

Конструктивно он является приплюснутым цилиндром, обрезанным сбоку. Дополняет его патрубок, рассчитанный на присоединение к нему шланга пылесоса. Последняя машина может быть строительной или вполне обычной бытовой. Во втором случае следует убедиться, что фильтр сможет потянуть будущие нагрузки.

Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.

Обратите внимание! В качестве бюджетного решения используются полукруглые пластины из железа в количестве 2-х штук. Для скрепления подойдёт полоска стали.

Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.

Регулировка глубины пропила

Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:

• приходится работать с подвижной частью механизма;
• на кону стоят вопросы безопасности и сохранения здоровья.

Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.

Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.

Установка на вал двух дисков

Заводская деталь крайне редко изготавливается достаточно длинной, чтобы на ней получилось закрепить 2 круга. Выхода из этого положения два:

• использование нового вала;
• применение зажимной гайки (которая закрывала бы первый круг и могла удержать второй).

Второе решение является более привлекательным вследствие таких причин:

• не нужно разбирать шлифмашинку;
• гайка более простое изделие, нежели вал;
• при выходе болгарки из строя покупается другая, на которую гайка попросту переставляется;

Порядок действий для этого решения-чертежа следующий:

1. Устанавливается первый диск на вал болгарки.
2. Сверху ложится втулка.
3. Далее следует второй диск.
4. Гайка пускается сквозь круг № 2 и втулку. Затем она затягивается с тем, чтобы прижать первый диск. Одновременно при этом должны сжаться второй круг и втулка.

В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.

Дополнительная информация! Некоторые используют ещё и скотч «для лучшего закрепления», но, когда речь идёт о тысячах оборотов на минуту, помощь от него незначительная. Лучше постараться качественно выполнить описанный выше перечень работ. Осталось обговорить специфические тонкости.

Особенности работы с самодельным штроборезом

Заводские бороздоделы имеют ряд небольших конструктивных отличий от болгарок. Это является следствием их целевого назначения. Ведь бороздоделы предназначены для выполнения исключительно одной задачи. Частично инструмент упрощен, но требования к качеству комплектующих остались всё такими же высокими. Более того, в основу расчётов нагрузки на болгарку положены и несколько другие соображения. Так, давление на вал шлифмашинки передаётся посредством углового редуктора. Грубо говоря, она рассчитана на резку железа и простую зачистку поверхности.

Когда же приходится прикладывать большое усилие, чтобы прорезать борозды, редуктор работает в режиме повышенного износа. Это способствует его более быстрому выходу из строя.

Относится это в полной мере и к подшипникам. Причина всего этого — двойной уровень нагрузки, оказываемой на узлы машины. Свой взнос делает и второй диск — ведь проектно его наличие не предусмотрено. Соответственно, передача усилия идёт с определённым отклонением от расчётных значений.

Но, несмотря на всё это, штроборезы на порядок более дорогие, нежели болгарки. Как правило, дешевле приобрести ещё одну УШМ и переделать её, нежели приобретать бороздодел. А чтобы самодельный штроборез из болгарки дольше прослужит, достаточно следовать простым советам:

• Бережное отношение к инструменту. Необходимо следить, чтобы работа обходилась без перегревов. Для этого достаточно часто давать остыть инструменту. Тогда средство труда прослужит дольше.
• Оценка скорости работы. Следует рассмотреть, насколько быстрее выполняется общая работа с двумя дисками по сравнению с одним.

В результате следования написанному руководству должен получиться качественно сделанный штроборез с возможностями не хуже, чем у заводских изделий. Но всегда следует помнить о рисках, как для оператора, так и инструмента. Возможно, если резать придётся много, имеет смысл всё же купить заводское изделие, чем отталкиваться от того, что уже есть и делать самоделку.

VEVOR 42 -мм электрическая настенная мастерская машина для стенки на стене стенки 4800W

KKJK1331KCJ000001V2

Цена, включая детали NASSEE

Часто покупаются вместе

, которые купили этот предмет, также купил

Описание Описание И ОПИСАНИЕ И ОБЗОВ О ВОАССИ.

Макс. 5 лезвий, глубина паза 1,7 дюйма и ширина паза 1,6 дюйма

• Станок для нарезки пазов в стене подходит для домашнего и промышленного использования и отлично подходит для резки бетонных стен, мрамора, гранита, красного кирпича и стали. Металлический пылезащитный кожух и корпус из АБС-пластика прочны и долговечны. Наш станок мощностью 4800 Вт подходит для быстрой резки стенных штроб за один раз без каких-либо дополнительных инструментов. Глубину и ширину канавки можно легко отрегулировать.

• Примечание. При резке вертикальной канавки головка машины должна быть обращена вниз, чтобы двигатель не попал в воду, что может привести к перегоранию или утечке.

• Одно время формирования

• Регулируемая канавка

• Бесплатная среда

• Двойные ручки

Тесное оборудование и инструменты платы за завышение

Vevor-это приводящая марка, которая ведущая марка. инструменты. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Premium Tough Quality
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24/7

  Нет мертвых углов Защитное покрытие из сплава 2 Прорези 9000 Когда вам нужно прорезать мертвый угол, вы можете легко открыть крышку, достигнув угла 360 °, ослабив винт.

  Быстрое формование за один раз

  Наш станок для резки стенорезных станков мощностью 4800 Вт может развивать скорость вращения 5000 об/мин, что позволяет машине выполнять быстрое формование за один раз.

  Регулируемая глубина и ширина

  Вы можете отрегулировать ширину стрижки, изменив количество лезвий. Он может установить максимум 5 пильных полотен (5,2 дюйма/133 мм), чтобы получить максимальную ширину паза 1,6 дюйма/40 мм. Максимальная глубина паза: 1,7 дюйма/42 мм.

  Практичный водяной насос

  Мы добавили водяной насос к станку для нарезки канавок, чтобы уменьшить запыленность и создать отличные рабочие условия. Кроме того, можно подключить пылесос (собственно приготовленный).

  Эргономичные поворотные ручки

  Канатная пила имеет две ручки. Передняя рукоятка имеет D-образную форму для удобного захвата, а другую можно поворачивать на 90°, чтобы не утомляться при работе.

  Для различных материалов

  Штроборез применяется для резки бетона, мрамора, гранита, легкого кирпича и других материалов для прорезки стеновых тросов, широко используется на строительных площадках, в отделочных компаниях и т.д.

  • Максимальная ширина паза: 40 мм / 1,6 дюйма

  • Глубина резки: 42 мм / 1,7 дюйма

  • Диаметр лезвия пило

  • Максимальная мощность нагрузки: 4800 Вт

  • Скорость на холостом ходу: 0 — 5000 об. /Мин

  • Размер пакета: 66x22x29 см/26×12 дюйма

  Содержание пакета

• 9000 2 9002
2 2
2
22 22

.0003
