Штроборез насадка на болгарку своими руками: особенности работы и изготовление инструмента

Штроборез из болгарки своими руками – легкий метод для штробления стен

Содержание

• 1 Механизм работы
• 2 Изготовка штробореза
• 3 Этапы сборки
• 4 Как штробить без пыли?
• 5 План изготовки полноценного кожуха
• 6 Особенности эксплуатации

Часто ремонтные работы требуют применения штробореза для получения канальцев, в которые нужно уложить кабель или трубы отопления и водопровода. Но из-за высокой стоимости нужного инструмента мастера не имеют такого под рукой, поэтому на помощь приходит подручный аппарат, например, болгарка. Штороборез из болгарки, своими руками изготовленный, станет надежным помощником почти в каждом доме.

Механизм работы

Штроборез представляет собой инструмент, который совмещает в себе дисковую пилу и болгарку. Имеется два диска, которые движутся по обрабатываемой поверхности, образуя параллельные каналы. Затем пространство между каналами очищается, и получается паз.

Специфические свойства:

• режущее приспособление движется перпендикулярно обрабатываемой поверхности;
• возможность регулировки промежутка между дисками;
• наличие специальной платформы, которая движется по поверхности;
• возможность регулировки глубины штробления стен;
• наличие устройства для отведения пыли с рабочего пространства.

Отрезные алмазные диски плотно крепятся на оси. Имеется специальный кожух, который защищает человека от осколков круга и травмирования. Штроборез делает пазы очень аккуратно и ровно, не создавая пылевых завес в помещении.

Но при этом обладает некоторыми недостатками:

• цена варьируется в высоких пределах;
• может выполнять только одну функцию.

Для бригады, выполняющей постоянно ремонтные работы, наличие штробореза будет полезно. Но если обычный мастер, которому один раз надо сделать штробы для кабеля, захочет приобрести этот инструмент, то убедится, что такая покупка будет неоправданной. Поэтому стоит задуматься о таком методе, как штробление болгаркой.

Изготовка штробореза

Простым инструментом для изготовления штробореза является болгарка. Есть два способа сделать самодельный штроборез из болгарки:

• покупка специальной насадки;
• изготовление из подручных средств.

В магазине продаются разнообразные насадки для болгарки, но стоимость их тоже довольно высокая.

Для изготовления насадки на болгарку, которая будет использоваться для штробления, необходимы следующие инструменты и материал:

• кожух;
• углошлифовальная машина;
• отрезные диски;
• пылесос;
• гайки;
• отвертки и гаечные ключи;
• пассатижи.

Этапы сборки

Болгарка есть почти в каждом доме. Приобретаются диски для болгарки. Лучше, если они будут алмазные. Схема монтажа штробореза своими руками:

• установка на рабочий вал одного круга;
• крепление штатной гайкой;
• установка другого круга;
• фиксирование гайкой для обдирочного диска, причем гайка крутится в обратном положении;
• при желании увеличить ширину штробы устанавливается втулка между дисками;
• установка защитного кожуха.

Как штробить без пыли?

Незаменимой деталью штробореза, сделанного, как насадка на болгарку, является защитный кожух. Он предотвращает пользователя от образующихся остатков обрабатываемого материала. Для штробления стен кожух должен обладать к тому же пылесосом для отвода пыли. Механизм с фильтром для улавливания пыли не подойдет, так как при резке камня возникает много остатков, которые быстро загрязнят фильтрующий элемент. Эффективность такого пылесоса, конечно, снизится в разы.

При маленьких объемах работ, когда пользование штроборезом обойдется без пыли, можно изготовить кожух из остатков фанеры или ламината. В таком случае насадка для болгарки не имеет возможности изменять глубину штраба. Деревянная основа фанеры предполагает легкое скольжение по поверхности из бетона. Таким образом, наличие колесиков для перемещения исключается.

Многих интересует вопрос, как сделать штроборез с хорошим кожухом, позволяющим изменять каналы и имеющим патрубок для отведения частиц пыли.

План изготовки полноценного кожуха

Кожух делается предпочтительно из листа железа толщиной 2–3 мм. При расположении режущих дисков внутри кожуха толщина устанавливается по параметрам дисков. На внешней стороне кожуха располагается хомут, чтобы закрепить машину.

Используется сварочный аппарат для варки швов. Хомут приваривается максимально прилегающим слоем, не менее 50% окружности. При недостаточной площади соприкосновения с кожухом вибрационные движения могут привести к срыву кожуха из УШМ, и диск заклинит.

Сбоку располагается патрубок для рукоятки. Наверху располагается трубка для отведения пыли.

Прежде чем начать изготовку, нужно смоделировать конструкцию из картона. Затем перенести на железный лист.

После сварки кожух обработать прочной краской.

Подошва кожуха оснащается направляющими роликами. Для этого делается углубление по направлению движения углошлифовальной машины. Для верхней части кожуха предусмотрена направляющая – фиксатор. Чтобы изменять глубину канала, на торце кожуха укладывается шпилька с резьбой. В целях плавного воздействия режущих кругов на поверхность, можно установить возвратные пружины.

Пылеулавливающий патрубок имеет форму цилиндра, куда присоединяется шланг от пылесоса.

Особенности эксплуатации

Чтобы продлить период эксплуатации самодельной насадки, следует придерживаться рекомендаций:

• не перегревать инструмент, совершать перерывы при работе;
• сравнить выполнение штроб с одним режущим диском и с двумя, чтобы оценить срок службы.

Защитный кожух, предусматривающий изменение глубины канала, обеспечивает работу без пыли, при этом получаются ровные штробы. Поэтому при пользовании одним диском, возможно, срок эксплуатации насадки продлится.

Самодельная насадка для болгарки может сыграть неплохую роль штробореза. Но может повлиять на сроки использования инструмента болгарки. Если стоит задача – выполнить небольшой объем штробления стен, то можно обойтись таким приспособлением, сэкономив средства и применив подручные материалы.

Штроборез своими руками: 3 способа изготовления

Во время ремонта или проведения каких-либо строительных работ многие сталкиваются с необходимостью прокладки проводки и других коммуникаций (водопроводов, канализации и т. д.). Эти линии являются неотъемлемой частью современного жилища, но их наружная установка сильно ухудшает интерьер помещения, из-за чего их пытаются скрыть, как правило, в специальной штробе. Приобретать для этих целей заводской инструмент, из-за его дороговизны, нецелесообразно, поэтому многие задаются вопросом, как сделать штроборез своими руками из подручных материалов. В противном случае придется выполнять все работы при помощи молотка и зубила, что значительно усложнит процесс и потребует куда больших затрат времени.

Способ №1. Ручной штроборез

Такой штроборез является универсальным инструментом, который производит все манипуляции исключительно за счет мускульной силы. Принцип работы заключается в ручном вырезании рабочим элементом борозды. Поэтому его использование целесообразно там, где штробить нужно относительно мягкие покрытия и материалы. К примеру, по стенам из газобетона или самана такое устройство легко сделает нужное углубление, а вот по кирпичу или шлакоблоку окажется совершенно неэффективным.

Заводские модели ручных штроборезов стоят относительно недорого, но, при наличии под рукой сварочного аппарата, болгарки с алмазным диском (ножовки) и подходящего материала (трубы, арматуры, листового металла), куда быстрее сделать их самостоятельно.

• Обрежьте кусок арматуры или трубы нужной вам длины – она должна учитывать ручку и рабочую область или место для ее крепления;
• Загните край при помощи тисков или какого-либо рычага – ручка должна быть максимально удобной, иначе рука при давлении на штроборез будет соскальзывать; Рис. 2: загните край при помощи тисков
• Отрежьте кусок арматуры или трубы для второй ручки;
• Приварите вторую ручку на удобном расстоянии – она должна располагаться ближе к рабочему элементу, так вам понадобится прилагать меньшие усилия при штроблении; Рис. 3: приварите вторую ручку
• Обрежьте рабочий край трубы под углом 45º или меньшим, обеспечивая достаточную ширину рабочего элемента;
• Если вы хотите сделать подвижный рабочий элемент из полосы металла, согните стальную полосу шириной в 2 – 3см в форме овала Рис. 4: Согните стальную полосу
• и закрепите ее болтом или сваркой на краю трубы или арматуры.

Штроборез готов, при помощи такого ручного приспособления вы можете выполнять весь комплекс работ. Если объем штробления достаточно большой, обязательно используйте рабочие рукавицы или наденьте на рукоятки куски резиновой шланги, чтобы не натереть ладони.

Способ №2. Электрический штроборез

Инструмент с электрическим приводом является куда более эффективным для выработки канавки в стене. Поэтому для прочных поверхностей и больших объемов работы, гораздо удобнее использовать готовый инструмент для изготовления электрического штробореза. Наиболее подходящим вариантом электрического инструмента является обычная болгарка, которой не хватает еще одного рабочего диска для функционирования в режиме штробореза.

Решить этот вопрос на практике можно достаточно просто:

• Приобретите два одинаковых диска по бетону и дополнительную гайку для затяжки;
• Сначала установите на болгарку один диск и затяните родную гайку, как при обычной работе углошлифовальной машиной; Рис. 5: установите первый диск на болгарку
• Поверх гайки установите на вал и второй диск; Установите второй диск
• Прижмите второй диск еще одной гайкой; Рис. 7: прижмите второй диск гайкой
• Электрический штроборез готов для использования.

Следует отметить, что в некоторых моделях болгарок длина вала может быть очень мала, поэтому после установки второго диска места для закручивания гайки будет недостаточно. В таких ситуациях необходимо установить между дисками вместо зажимной гайки кусочка трубы или шайбы, разделяющей диски. Это значительно уменьшит ширину штробы, но позволит закрепить оба диска одновременно. При наличии достаточной длины вала можно использовать подобные подкладки для увеличения ширины штробы, к примеру, под водопроводные трубы или для нескольких кабелей.

Единственным недостатком такого самодельного инструмента будет огромное количество пыли при разработке борозд в стене, так как конструктивно болгарка, в отличии от штробореза, комплектуется щитком лишь от разлетающихся частиц. Поэтому при длительной работе вам потребуется защитить органы зрения и дыхания. Для этого можно использовать как респиратор в сочетании с защитными очками, так и специальный кожух в сочетании с промышленным пылесосом. Первый вариант наиболее простой, но пыль осядет по всей комнате и создаст ряд сложностей, для второго вам понадобится строительный пылесос и кожух для сборки пыли.

Самодельный кожух для штробореза.

В связи с тем, что оригинальный кожух для штробореза стоит немало, гораздо выгоднее его изготовить самостоятельно из подручных материалов. Конструктивно самодельный кожух должен иметь выход для подключения шланга от пылесоса. Обычный пылесос не справится с таким объемом мусора и его фракциями, в результате мешок или колба будут наполняться слишком быстро, а двигатель может сломаться от мелкодисперсионной пыли. Поэтому вам понадобится взять в аренду такое устройство или переоборудовать уже имеющееся.

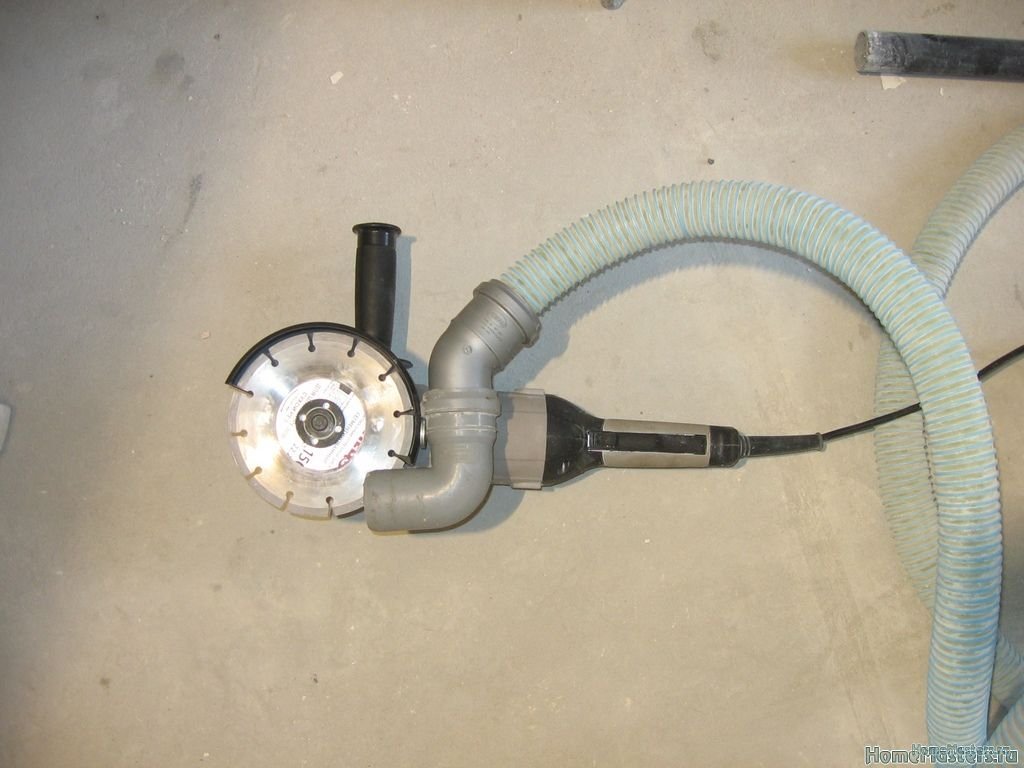

Наиболее простым способом изготовить такую насадку для штробореза  является пластиковая баклажка, в которой обрезают дно, а на место крышки подсоединяют шланг пылесоса. Прослужит подобное устройство недолго, но на работу в одной комнате вам должно хватить. Если же штроборез вам понадобился для всей квартиры или дома, изготовьте более прочный и надежный кожух из металла.

Для металлического кожуха вам понадобится стальной лист 1 – 2мм в толщину. Болгарка с алмазным диском, сварка или болты с герметиком (в зависимости от удобного способа крепления). Если металл слишком тонкий и взять на сварку его не получится, то лучше соединить детали насадки болтами и обработать по швам герметиком.  Так как сварная конструкция более надежна, рассмотрим детально этот вариант.

Весь процесс изготовления самодельной насадки для штробореза состоит из таких этапов:

• Нарисуйте чертеж будущего кожуха для штробореза, можете сделать лекало для вырезания боковых элементов;
• Вырежьте две боковые детали, в одной из которых сделайте отверстие для вала болгарки; Рис. 9: боковая пластина с отверстием
• При помощи металлической полосы соедините две детали сваркой, все неровности на швах обработайте напильником, чтобы не пораниться о них во время работы; Рис. 10: при помощи полосы сварите боковые детали
• К наружному краю насадки для штробореза приварите патрубок, по диаметру подходящий для подключения пылесоса; Рис. 11: приварите патрубок
• По краям насадки для штробореза приварите два металлических бруска, в них сделайте отверстия для крепления кожуха к болгарке; Рис. 12: Приварите хомут
• К отдельному металлическому листу треугольной формы приварите хомут на двух зажимах, как показано на рисунке – он предназначен для обхвата болгарки и позволяет регулировать глубину штробления.

Насадка для штробореза готова, вы можете подключать ее к собранному ранее устройству и применять для штробления. Единственное, на что следует обратить внимание – это необходимость одновременного включения и штробореза, и пылесоса. Если пылесос не оборудован розеткой на корпусе, то вам понадобиться воспользоваться переносным удлинителем, как минимум на две розетки, его можно купить в магазине или изготовить самому.

Способ №3.

Еще одним распространенным и достаточно простым способом, как можно самостоятельно изготовить штроборез, является перфоратор. Но вместо привычного сверла в него следует вставить фрезу необходимого размера.

Такой штроборез достаточно прост и не требует больших затрат времени и сил на его изготовление, но, вместе с тем, дает очень низкое качество работы. Канавка получается не только кривой по высоте и длине, но и разной глубины и ширины. В результате чего вам придется потратить гораздо больше времени на штробление и куда большее количество отделочных материалов.

Видео инструкции
