Штроборез насадка на болгарку своими руками: Как сделать насадку-штроборез на болгарку своими руками

Содержание

Как сделать насадку-штроборез на болгарку своими руками

При строительстве нового дома или при серьезном ремонте старой квартиры очень часто возникает потребность спрятать коммуникации в стены. Для этого в поверхности стены делают штробы – горизонтальные или вертикальные узкие и длинные канавки. Строительные организации используют для таких работ специальный инструмент – штроборез. Однако в домашних условиях можно сделать его аналог из обычной болгарки.

Конструкция штробореза

На первый взгляд штроборез напоминает ручную дисковую пилу.

При внимательном осмотре заметны несколько существенных отличий. Опорная площадка регулируется для получения нужной глубины резания. Под защитным кожухом прячутся сразу два круга,  расстояние между ними также меняется в зависимости от требуемой ширины штробы — так можно получить канавку нужной ширины и глубины в один проход. На кожухе видна трубка, предназначенная для подсоединения шланга пылесоса. Вся пыль из-под края диска удаляется в пылесборник, а не рассевается по помещению.

Самодельная замена стандартному штроборезу

Тот, кто делает ремонт самостоятельно, вряд ли станет покупать дорогое оборудование для непродолжительного использования. Поэтому можно попытаться сделать бороздодел своими руками. Проще всего переделать уже имеющийся инструмент. Некоторые конструкции штроборезов дают подсказку.

Привод инструмента очень сильно напоминает всем знакомую болгарку. Почему бы не приспособить ее для резания борозд? Для этого понадобится:

  • второй диск;
  • упорная площадка;
  • защитный кожух с пылеотсосом.

С диском вопрос решается установкой дополнительной разделительной шайбы. Расстояние между дисками, соответственно, и ширина штробы, ограничивается длиной шпинделя редуктора.

Так можно штробить стену под электрический кабель — для него не требуется делать канавку большой ширины. Штроба для труб гораздо шире, поэтому крепящую гайку придется доработать. На нее наваривается втулка с внешней резьбой на одном конце. По длине на втулку после первого диска надевают одну или несколько гаек, общий размер которых соответствует необходимой ширине резания. Второй диск крепится штатной гайкой от другой болгарки. Вся конструкция представлена на чертеже ниже.

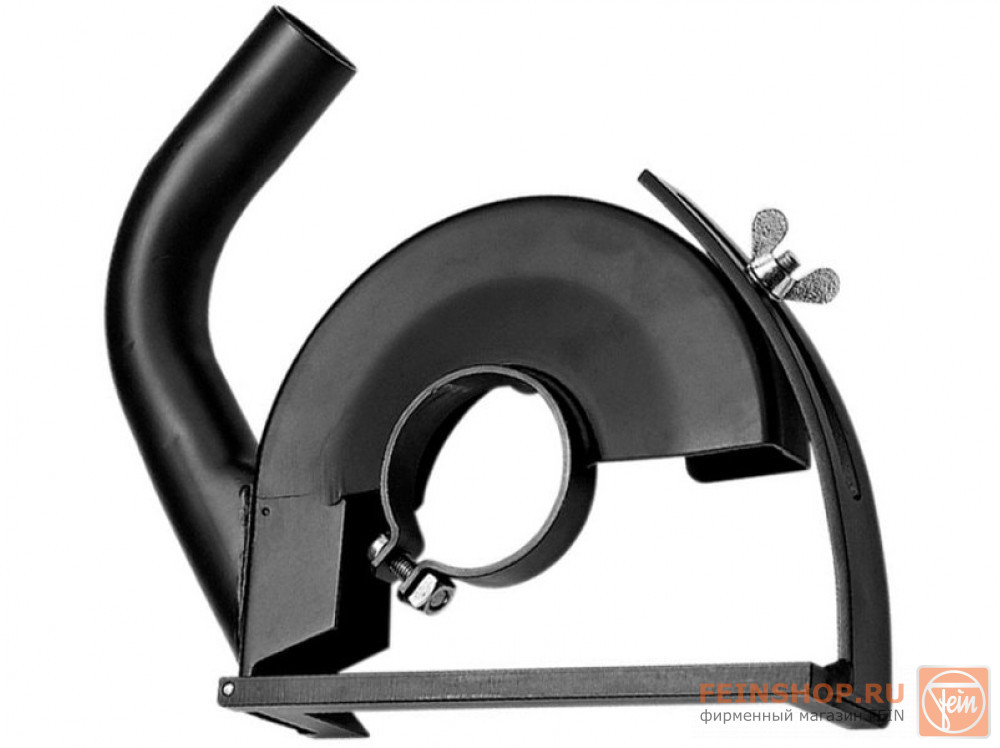

Кожух можно купить готовый, иногда они встречаются в продаже.

При отсутствии товара в продаже болгарку придется переделать. Как видно, кожух для штробления не настолько сложен, чтобы не попытаться сделать его своими руками.

Делаем кожух на болгарку

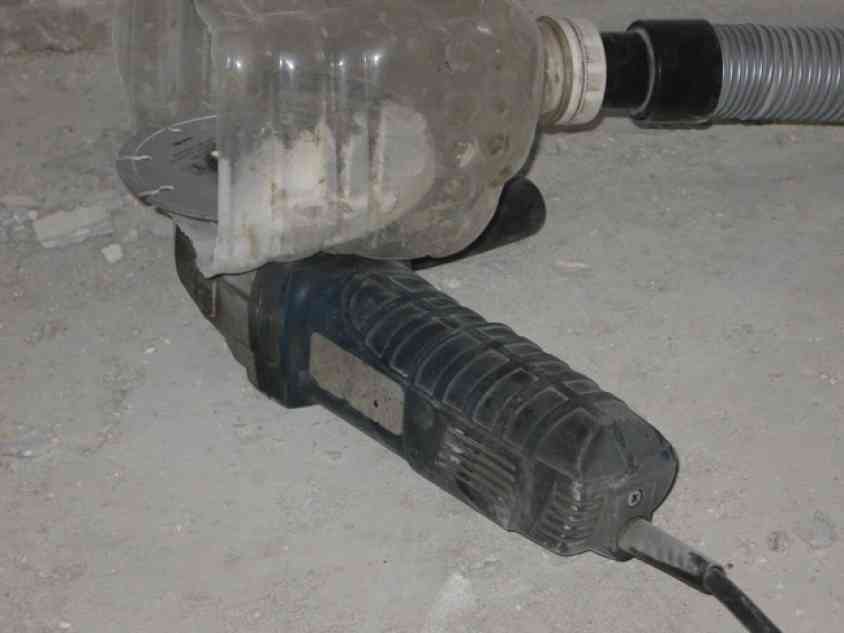

Для одноразовой работы можно использовать примитивные кожухи с трубкой для подсоединения шланга пылесоса. Такие приспособления делаются за пару часов.

Когда предполагается многократное применение или предстоит большой объем работ, стоит задуматься об изготовлении более надежной конструкции. Насадка на болгарку имеет сложную конфигурацию, поэтому для изготовления полноценного кожуха для штробореза придется сваривать несколько деталей между собой.

Для самодельного кожуха понадобятся:

  • листовое железо;
  • шпильки с резьбой;
  • гайки на шпильки;
  • труба прямоугольного сечения;
  • сварочный аппарат.

Начинается процесс с изготовления самого кожуха. Заготовкой может послужить старая кастрюля подходящего размера. От кастрюли отрезают стенки, чтобы оставалась емкость с бортами, высота которых соответствует максимальной ширине штробы.

В центре днища вырезают отверстие по диаметру штатного кожуха болгарки.

К отверстию приваривается крепежный хомут. Вокруг хомута наваривается лист металла для увеличения жесткости.

Затем из листового железа вырезается внешняя сторона кожуха и сваривается с предыдущей частью.

Из куска трубы вырезают патрубок для шланга пылесоса и приваривают к округлой стороне  конструкции.

К верхней стороне насадки приваривается шпилька рукоятки.

Приступаем к изготовлению подошвы опорной площадки. Прямоугольная труба разрезается вдоль, режется на две части, свариваемые под прямым углом. С двух сторон приваривают щечки.

Короткая сторона служит для упора корпуса болгарки, а длинная обеспечивает упор в стену.

К задней стороне кожуха прикреплена удлиненная гайка, в нее вкручивается шпилька, регулирующая глубину штробы. На этом изготовление насадки можно считать оконченным.

Нюансы штробления болгаркой

Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.

Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора.

Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.

Штробление болгаркой может производиться на достаточно большой высоте, поэтому с пылесосом желательно применять шланг увеличенной длины.

Штроборез из болгарки своими руками – легкий метод для штробления стен

Часто ремонтные работы требуют применения штробореза для получения канальцев, в которые нужно уложить кабель или трубы отопления и водопровода. Но из-за высокой стоимости нужного инструмента мастера не имеют такого под рукой, поэтому на помощь приходит подручный аппарат, например, болгарка. Штороборез из болгарки, своими руками изготовленный, станет надежным помощником почти в каждом доме.

Механизм работы

Штроборез представляет собой инструмент, который совмещает в себе дисковую пилу и болгарку. Имеется два диска, которые движутся по обрабатываемой поверхности, образуя параллельные каналы. Затем пространство между каналами очищается, и получается паз.

Специфические свойства:

  • режущее приспособление движется перпендикулярно обрабатываемой поверхности;
  • возможность регулировки промежутка между дисками;
  • наличие специальной платформы, которая движется по поверхности;
  • возможность регулировки глубины штробления стен;
  • наличие устройства для отведения пыли с рабочего пространства.

Отрезные алмазные диски плотно крепятся на оси. Имеется специальный кожух, который защищает человека от осколков круга и травмирования. Штроборез делает пазы очень аккуратно и ровно, не создавая пылевых завес в помещении.

Но при этом обладает некоторыми недостатками:

  • цена варьируется в высоких пределах;
  • может выполнять только одну функцию.

Для бригады, выполняющей постоянно ремонтные работы, наличие штробореза будет полезно. Но если обычный мастер, которому один раз надо сделать штробы для кабеля, захочет приобрести этот инструмент, то убедится, что такая покупка будет неоправданной. Поэтому стоит задуматься о таком методе, как штробление болгаркой.

Изготовка штробореза

Простым инструментом для изготовления штробореза является болгарка. Есть два способа сделать самодельный штроборез из болгарки:

  • покупка специальной насадки;
  • изготовление из подручных средств.

В магазине продаются разнообразные насадки для болгарки, но стоимость их тоже довольно высокая. Недостатком такого приспособления считается ограниченный кожух, который сделан для определенных параметров диска.

Для изготовления насадки на болгарку, которая будет использоваться для штробления, необходимы следующие инструменты и материал:

  • кожух;
  • углошлифовальная машина;
  • отрезные диски;
  • пылесос;
  • гайки;
  • отвертки и гаечные ключи;
  • пассатижи.

Этапы сборки

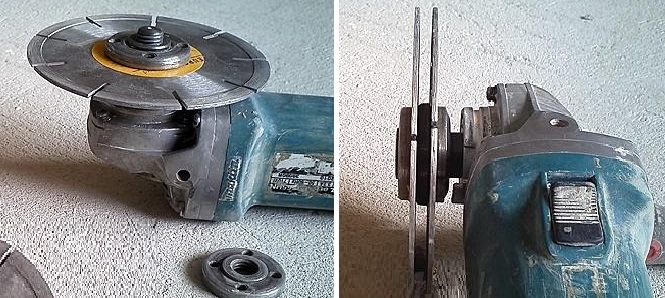

Болгарка есть почти в каждом доме. Приобретаются диски для болгарки. Лучше, если они будут алмазные. Схема монтажа штробореза своими руками:

  • установка на рабочий вал одного круга;
  • крепление штатной гайкой;
  • установка другого круга;
  • фиксирование гайкой для обдирочного диска, причем гайка крутится в обратном положении;
  • при желании увеличить ширину штробы устанавливается втулка между дисками;
  • установка защитного кожуха.

Как штробить без пыли?

Незаменимой деталью штробореза, сделанного, как насадка на болгарку, является защитный кожух. Он предотвращает пользователя от образующихся остатков обрабатываемого материала. Для штробления стен кожух должен обладать к тому же пылесосом для отвода пыли. Механизм с фильтром для улавливания пыли не подойдет, так как при резке камня возникает много остатков, которые быстро загрязнят фильтрующий элемент. Эффективность такого пылесоса, конечно, снизится в разы.

При маленьких объемах работ, когда пользование штроборезом обойдется без пыли, можно изготовить кожух из остатков фанеры или ламината. В таком случае насадка для болгарки не имеет возможности изменять глубину штраба. Деревянная основа фанеры предполагает легкое скольжение по поверхности из бетона. Таким образом, наличие колесиков для перемещения исключается.

Многих интересует вопрос, как сделать штроборез с хорошим кожухом, позволяющим изменять каналы и имеющим патрубок для отведения частиц пыли.

План изготовки полноценного кожуха

Кожух делается предпочтительно из листа железа толщиной 2–3 мм. При расположении режущих дисков внутри кожуха толщина устанавливается по параметрам дисков. На внешней стороне кожуха располагается хомут, чтобы закрепить машину.

Используется сварочный аппарат для варки швов. Хомут приваривается максимально прилегающим слоем, не менее 50% окружности. При недостаточной площади соприкосновения с кожухом вибрационные движения могут привести к срыву кожуха из УШМ, и диск заклинит.

Сбоку располагается патрубок для рукоятки. Наверху располагается трубка для отведения пыли.

Прежде чем начать изготовку, нужно смоделировать конструкцию из картона. Затем перенести на железный лист.

После сварки кожух обработать прочной краской.

Подошва кожуха оснащается направляющими роликами. Для этого делается углубление по направлению движения углошлифовальной машины. Для верхней части кожуха предусмотрена направляющая – фиксатор. Чтобы изменять глубину канала, на торце кожуха укладывается шпилька с резьбой. В целях плавного воздействия режущих кругов на поверхность, можно установить возвратные пружины.

Пылеулавливающий патрубок имеет форму цилиндра, куда присоединяется шланг от пылесоса.

Особенности эксплуатации

Чтобы продлить период эксплуатации самодельной насадки, следует придерживаться рекомендаций:

  • не перегревать инструмент, совершать перерывы при работе;
  • сравнить выполнение штроб с одним режущим диском и с двумя, чтобы оценить срок службы.

Защитный кожух, предусматривающий изменение глубины канала, обеспечивает работу без пыли, при этом получаются ровные штробы. Поэтому при пользовании одним диском, возможно, срок эксплуатации насадки продлится.

Самодельная насадка для болгарки может сыграть неплохую роль штробореза. Но может повлиять на сроки использования инструмента болгарки. Если стоит задача – выполнить небольшой объем штробления стен, то можно обойтись таким приспособлением, сэкономив средства и применив подручные материалы.

Штроборез насадка на болгарку: разнообразие вариантов и способов изготовления

Потребность прокладывать кабели и провода в стенах возникает часто, и для этого в стеновых конструкциях прорезают узкие и длинные канавки (штробы). Строители используют специализированный инструмент – штроборез, но дома с его ролью вполне справится штроборез, насадка на болгарку, которую вполне можно сделать своими силами. Разбираемся, как сделать насадку с минимальными затратами и необходимым функционалом профессионального инструмента.

Резка штробы в домашних условияхИсточник speczakaz.info

Штроборез: механизм работы и особенности

В названии инструмента отражается результат его работы. Штроба (или штраба) – канавка, проложенная в кирпичной или бетонной поверхности, или в штукатурном слое. Из двух названий правильны оба: первый вариант, по-видимому, пришел из французского языка, второй – из немецкого.

Ремонтные работы требуют применения штробореза, когда необходимо уложить кабель, спрятать трубы отопления или водопровода. Инструмент напоминает дисковую пилу и болгарку; на нем установлены два пильных диска. Во время работы они движутся по обрабатываемой поверхности, прорезая две параллельных бороздки. Вам остается зачистить пространство между ними и получить полноценную штробу.

В работе механизма наблюдаются следующие особенности:

  • Движение пильных дисков происходит перпендикулярно поверхности стены.
  • Есть возможность регулировать расстояние между дисками, то есть, задавать ширину реза (толщину штробы). Специальный ограничитель помогает регулировать глубину обработки.
Возможность подключения пылесоса позволяет резать без пылиИсточник hilti.sa
  • Направляющая система обеспечивает плавную работу и точный рез под прямым углом. Это могут быть валики или специальная платформа, движущаяся по поверхности.
  • Существуют модели с дополнительной функцией защиты от перегрузки и перегрева, что помогает сохранить инструмент.

Штроборез оснащается кожухом – устройством, отводящим пыль от рабочей зоны. Кожух закрывает диски и не дает пыли рассеиваться в воздухе; возможны два варианта его исполнения:

  • Защитный кожух. Конструкция имеет круглую или полукруглую форму, защищает оператора от отходов резки, пыли, искр.
  • Вытяжной кожух. Оболочка круглой формы имеет патрубок, через который присоединяется пылесос. Штробление происходит аккуратно, без образования пыли.

Кожух входит в комплектацию инструмента, но, если он, например, был поврежден, новый можно приобрести отдельно. Оболочка подбирается под конкретную модель, но существуют варианты, подходящие под несколько машин от разных производителей. При выборе необходимо проверять соответствие кожуха типу крепления и диаметру диска.

Кожух не дает пыли разлетаться по воздухуИсточник samstroy.com

Чем заменить штроборез

Специализированный инструмент для резки штроб – вещь полезная, но в домашнем хозяйстве встречается редко. На ручное штробление уходит много времени и сил, а в результате вы получаете кривые бороздки разной ширины и глубины, и уйму грязи.

Практичной альтернативой штроборезу станет насадка на болгарку для штробления. Она сделает работу быстро и качественно, а вам не придется вкладывать приличные деньги в фирменный инструмент, и ждать, когда он окупится. Сделать штроборез из болгарки в домашних условиях можно двумя способами:

  • Приобрести готовую насадку для болгарки (или, по-другому, УШМ, угловой шлифовальной машины).
  • Изготовить ее, используя подручные средства.

В любом из этих вариантов вы получаете следующие преимущества:

  • Экономите бюджет.
  • Получаете возможность проложить штробы быстро, и они будут качественными: ровными, с заданными размерами.
Насадка выполняет те же функции, что и штроборезИсточник amazon.com
  • Изготовление штроб с помощью насадки не разрушает поверхность; рез можно выполнять даже по уже уложенной штукатурке; прочность кладки также не нарушится.
  • Насадка штроборез с легкостью справляется с любыми помехами, которые могут встретиться на ее пути в стене, от кривой арматуры до мелких камней.

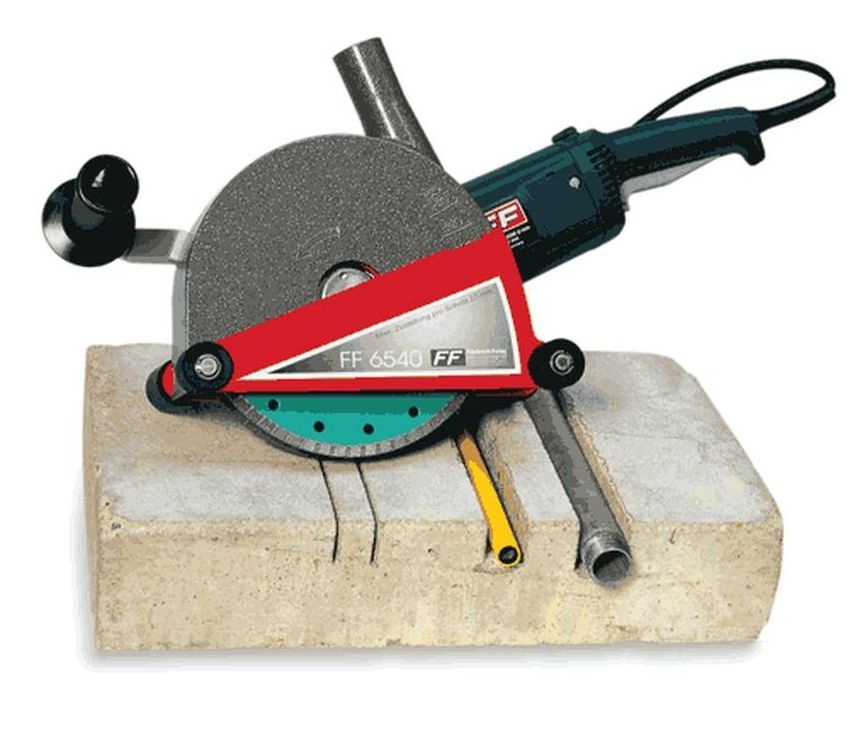

Готовая насадка

Болгарку проектировали как инструмент для вспомогательных работ: нарезки арматуры или металлопроката, шлифовки поверхностей, зачистки заусениц на кромках. Установка насадки расширяет ее возможности. На строительном рынке предлагаются штроборезные насадки для УШМ со следующими параметрами:

  • Защитный кожух; сделан под определенные параметры диска.
  • Работа с одним или двумя дисками.
  • Отвод для подключения к классическому мешковому пылесосу.
  • Посадочное место для подсоединения циклона (пылесос для сухой уборки).
  • Стоимость приспособления довольно высока, особенно, если это продукция известного производителя.
Легкая насадка-штроборез для болгаркиИсточник ytimg.com

Чтобы насадка была работоспособной, УШМ должна обладать следующими характеристиками:

  • Мощность. Двигатель болгарки с небольшой (до 1000 Вт) мощностью не рассчитан на длительную непрерывную работу. Для нарезки штроб подходит агрегат с мощностью не менее 1500 Вт.
  • Длина вала, на котором фиксируется основной пильный диск, должна позволять устанавливать дополнительный диск (если вы хотите формировать две стенки штробы одновременно).
  • Диаметр пильного круга задает размер насадки для болгарки для штробления, а также глубину реза и безопасность эксплуатации.

О работе с готовой насадкой в следующем видео:


Приспособления для болгарки: общие сведения, виды и особенности станков

Изготовление насадки

Простейшее устройство для штробления изготавливается быстро и без особых затрат. Для этого на валу устанавливают один диск для работы по бетону. В конструкцию УШМ не вносятся изменения, а работа выполняется следующим образом:

  • На обрабатываемой поверхности делается разметка.
  • Чтобы получить паз необходимого размера, выполняют по очереди два прохода.
Длины шпинделя должно хвататьИсточник ytimg.com

Метод экономичен, но не лишен недостатков: пока вы не приноровитесь, будет сложно выдерживать необходимую глубину шва; рез будет получаться неровным, а размер – нестабильным.

Можно пойти другим путем и увеличить длину шпинделя. Это позволит установить дополнительный пильный диск и за один проход формировать канавку. Так экономится время, ширина реза сохраняется одинаковой, но остается проблема пылеобразования. Лучшим вариантом станет полноценная насадка.

Перед тем, как сделать штроборез из болгарки, необходимо запастись инструментами. Кроме самой УШМ и пильных дисков (лучше приобрести алмазные) потребуются отвертки и гаечные ключи, гайки подходящего диаметра, пассатижи, пылесос. Кожух можно использовать готовый или изготовить его своими силами. Сборка выполняется в следующем порядке:

  • На шпиндель (рабочий вал) устанавливается первый диск, фиксируется штатной гайкой.
  • Устанавливают второй диск. Для фиксации используют гайку для обдирочного диска (быстрозажимную), причем закручивают ее в обратном направлении.
Быстрозажимная гайка для фиксации дискаИсточник ytimg. com
Правила проведения штробления стен под проводку: выбор инструмента и технологии
  • Если необходимо увеличить ширину штробы, между кругами помещают втулку.
  • Устанавливают защитный кожух.

Кожух можно сделать самостоятельно. Если объем работ небольшой, его можно смастерить из остатков фанеры или ламината. Фанерная основа обеспечивает гладкое передвижение по бетонной поверхности, но глубину реза изменить не получится. Кожух, позволяющий менять параметры штробления, изготавливают из металла.

Для металлической оболочки понадобится лист железа толщиной 2-3 мм. Детали раскроя можно изготовить самостоятельно или найти выкройку в интернете. Дополнительно понадобится сварочный аппарат и прочная краска для обработки поверхности. У самодельного аппарата имеются особенности эксплуатации: его нельзя перегревать, поэтому необходимо делать перерывы в работе.

Самодельный кожух, сваренный из металлаИсточник a. d-cd.net

О насадке с двумя дисками в следующем видео:


Как разрушить бетон вручную и какие ещё есть способы его разбить

Коротко о главном

Для укладки коммуникаций в стены используют специализированное оборудование, штроборез, или его лайт-версию: насадку-штроборез для болгарки. Для реза канавок в стене можно обойтись болгаркой без переделок. Но эффективность такой работы будет невысокой, а результат – пыльным и далеким от идеала.

Переделка УШМ не займет много времени, не потребует особых затрат. Чтобы изготовить аналог штробореза, понадобится кожух (иногда его делают своими руками), один или два пильных диска, гайка для закрепления второго диска. Если вы собираетесь работать с двумя дисками, обратите внимание на длину вала. Для самодельного кожуха необходимо изготовить ограничитель глубины штробления и опорную плоскость для удобства перемещения.

Как сделать насадку-штроборез с подачей воды (для болгарки)

В этом обзоре расскажем, как сделать своими руками самодельную насадку-штроборез для болгарки.

Обычно подобные насадки подразумевают наличие патрубка для подключения пылесоса (чтобы отводить пыль). В данном случае мастер решил реализовать возможность подачи воды на режущий диск.

Необходимые материалы:

  • листовой металл;
  • капельница с шлангом;
  • штуцер;
  • саморез;
  • пружина.

Возможно, вам интересно будет прочитать статью: как сделать мини печку для обогрева теплицы весной.



Основные этапы работ

Первым делом необходимо будет изготовить металлический кожух на болгарку. Для этого потребуется листовой металл толщиной 2-3 мм.

Делаем разметку, и вырезаем две пластины одинаковой формы и размера. В одной из них сверлим отверстие. Потом отрезаем еще кусок полосы, и свариваем кожух.

Изготавливаем хомут, и привариваем его к кожуху, чтобы можно было потом надежно закрепить его на болгарке. Кожух приваривается с той стороны, где просверлено отверстие.

После этого сверлим в кожухе отверстие, вставляем штуцер подходящего размера, и обвариваем.

Далее надо будет сделать распылитель для воды. Для этого нам потребуется саморез и пружина.

Вставляем саморез в штуцер, чтобы его шляпка находилась с внутренней стороны кожуха, надеваем на резьбу пружину. Фиксируем ее пластиковым колпачком.

На штуцер надеваем фильтрующий узел капельницы, предварительно отрезав торец, и фиксируем все хомутом.

Конец гибкого шланга капельницы подключаем к садовому опрыскивателю, проверяем подачу воды. Далее устанавливаем насадку-штроборез на УШМ, и ставим диск по бетону.

Подробно о том, как сделать простую насадку-штроборез с подачей воды, можно увидеть на видео ниже. Идеей поделился автор YouTube канала МARKER DIY.

Штроборез на воде DIY приспособление на болгаркуМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Насадка на болгарку для штробления: чертежи

Штроборез — удобный электроинструмент для создания широких и глубоких штроб или борозд в бетоне, гипсе, кирпиче или блоке. Более подробно о принципе работы устройства, его предназначении, использовании и создании насадки далее.

Зачем необходим

Штроборез является узкоспециализированным инструментом, который нужен, чтобы создать отверстия на стене, полу или потолке, а затем вставить в них вытяжную трубу, проводку, водопроводную, канализационную или газовую трубу, а также трубу отопления с прочным корпусом. Работает это так: в созданное отверстие ставятся коммуникационные элементы, а затем каждая штроба заштукатуривается. Это помогает сделать скрытую энергосистему, увеличить пространство и сделать его более аккуратным.

Обратите внимание! Стоит указать, что такой элемент как насадка штроборез бывает ручным и электрическим. Работа первого зависит от силы человека, а работа второго зависит от напряжения в сети. Вторая модель более производительная и универсальная.

Прокладка электропроводки как основное предназначение

Принцип работы

Самодельный шлифованный штроборез отличается от болгарки тем, что вместо одного вращательного диска используются два. В момент подачи электроэнергии на сетевой прибор начинается вращаться редуктор. Из-за него приходят в работу диски. Соприкасаясь со стеной, полом или потолком, получается пиление. Стоит указать, что для защиты рук мастера во время штробления, на многих моделях предусмотрена опорная платформа.

Как работает

Чертежи как сделать насадку штробореза на болгарку

Сделать насадку на болгарку несложно по имеющимся чертежам. На данный момент такой элемент как штроборез из болгарки своими руками чертежи есть в сети. Для работы понадобиться взять защитный экран с опорным элементом, раструбом, шайбой и крепежной гайкой. Все, что нужно от пользователя, это соединить все элементы между собой по имеющейся схеме. Стоит помнить о том, что насадка не будет работать, если у инструмента мощность меньше 1,6 киловатт. Также нужно учитывать тот факт, что если диск будет иметь диаметр более 180 миллиметров, то двигатель болгарки начнет нагреваться и в конечном счете будет сломан.

Чертеж создания и подключения насадки

Как правильно эксплуатировать болгарку с штроборезом

Конечно, использовать болгарку со штроборезом правильно можно, прочитав инструкцию об эксплуатации. Там указаны основные моменты появления возможных неприятностей.

Использовать болгарку со штроборезной насадкой нужно аккуратно, поскольку есть вероятность испортить двигатель аппарата за короткий срок. Нельзя допускать того, чтобы инструмент нагревался. При сильном нагревании появляется неприятный запах из изделия и начинает искриться щетка, подтверждающая износ изделия. Возможно также что может появиться чрезмерный нагрев проводки и тогда появится свой запах.

Обратите внимание! Стоит также указать на тот факт, что не только нагрев двигателя опасен для болгарки. Также пагубное действие оказывает лишняя вибрация со спонтанными рывками. Почернение алмазного диска также говорит о чрезмерной перегрузке материала.

Руководство к эксплуатации

В целом, штроборез — удобный ручной аппарат, работающий от сети на электричестве или аккумуляторе и помогающий в создании отверстий в стене для прокладки электропроводки или труб для газо- или водоснабжения. По принципу работы схож с болгаркой, однако в отличие от нее использует два режущих диска. Сделать насадку для него на болгарку, а затем использовать эти два инструмента вместе просто. Достаточно воспользоваться готовой инструкцией к эксплуатации и имеющимися чертежами.

Штроборез сделать самому своими руками. Штроборез из болгарки: инструкция

Ремонт зачастую подобен нашествию варваров или цунами. Он занимает все свободное время, нещадно опустошает кошелек, постоянно требует дани и нового «вооружения». Для того чтобы хоть как-то уменьшить страдания семейного бюджета, многие решаются применить свои собственные силы и умения в облагораживании родного очага. Траты на высококвалифицированную рабочую силу сразу же уменьшаются, но зато возникает нужда в инструментах, которые в обычной жизни вряд ли пригодятся.

И стены мы расчертим

Так, для прокладывания в стенах различных труб и кабелей обычно требуется штроборез — аппарат, цена которого будущих ремонтников приводит в скорбное недоумение. К тому же, если вы не планируете кроить все поверхности в квартире на шахматную доску каждые полгода, штроборез будет сиротливо пылиться где-нибудь в недрах чулана. Казалось бы, почему не воспользоваться банальной болгаркой, которая есть в арсенале многих домовитых представителей мужского пола? Или не изготовить штроборез своими руками? Дело в том, что без необходимых усовершенствований работа с таким механизмом чревата травмами и другими неприятностями.

Наскальная живопись

Можно использовать и более простые инструменты, такие как зубило в сопровождении молотка. Однако возвращение на путь предков, скорее, превратит ремонт в подобие возведения египетской пирамиды. Не считая кривизны линий, неравномерной глубины и массы трудового пота, вы еще завоюете искреннюю ненависть соседей, которые будут изнемогать от зубодробительного стука.

Без шума и пыли

Штроборез «выгрызает» необходимые для будущих конструкций канавки в толще поверхностей. Причем делает это ровно, аккуратно, не погружая окружающее пространство в клубы пыли, без дождя осколков и с учетом требуемой мастером глубины. Поэтому появляется вопрос: «Можно ли сделать штроборез своими руками?»

Для всех поверхностей

Настоящие штроборезы могут работать практически с любыми материалами, такими как кирпич, известняк, железобетон, газобетон и камень. С помощью регулируемых дисков можно изменять все параметры будущей штробы, сами работы выполняются чисто – пылесос поглощает всю появляющуюся пыль. Второй плюс – борозда получается ровной. И главное, работая с таким инструментом, мастера сводят риски для здоровья к минимуму — как от отравления пылью, так и от травм, возникающих при попадании в человека мелких осколков. Не хотите тратиться на штроборез? Вполне можно изготовить самодельный инструмент и приспособления. Ниже мы рассмотрим, как это делается.

Как сделать штроборез?

Какие инструменты потребуются для этого? Чтобы изготовить штроборез из болгарки, нужен набор ключей гаечных обыкновенных, простейшая отвертка, пассатижи, конечно же, молоток и единственный «экзотический» представитель в этом ряду – сварочный аппарат. Для усовершенствования прибора потребуются непосредственно сама болгарка, кожух, он же кастрюля обыкновенная, трубки, листы железа, гайки, болты и пылесос. Перед тем как сделать штроборез своими руками, еще раз прикиньте, стоит ли этим заниматься. Такие действия не всегда оправданы. Так, в некоторых случаях ручной штроборез вполне может заменить видоизмененную болгарку. При этом от вас потребуется в два раза меньше усилий.

Что потребуется?

Можно ли сделать штроборез своими руками? Это вполне осуществимо, но, помимо основы из болгарки, вам понадобятся еще несколько элементов и умелые руки. В первую очередь количество дисков необходимо увеличить до двух, причем желательно, чтобы они были алмазными. Это позволит добиться легкости и высокой скорости при проведении работ.

Правила безопасности

Помните: чтобы изготовить самодельный инструмент и приспособления, потребуются умелые руки создателя, много времени и наличие четких инструкций. Перед тем как приступить к работе, прикиньте, стоит ли овчинка выделки. Проведите исследование цен, опросите знакомых. Если душа к конструированию не лежит, и из любых деталей у вас получается что-то монстроподобное, то стоит отступиться от поставленной цели. Изготовление своими руками штробореза — вполне посильная задача, но она требует определенных навыков.

Диск для штробореза

В первую очередь специальным болтом на болгарке крепится один диск – ничего сверхъестественного. Для того чтобы добавить второй, потребуется еще одна гайка, плюс кольцо, обладающее таким же диаметром, как и главное. Кольцо необходимо для того, чтобы закрепить дополнительный диск. Основная сложность, которая возникает у умельцев на данном этапе, – это добиться надежности в креплении второго диска. Тогда от второй гайки избавляемся и вместо нее берем металлическое кольцо (не больше одного сантиметра в диаметре). Теперь закрепляем искомый диск, используя гайку с направленным вниз кольцом. Если взять гайку подлиннее или же втулку с комплектом шайб, то можно изменять расстояние между дисками на необходимое вам и тем самым проделывать штробу требуемой ширины.

Чего еще не хватает

Увы, полноценный штроборез из такого механизма не получится. В первую очередь потому, что использующий агрегат человек будет купаться в клубах пыли и уворачиваться от летящих осколков, что навряд ли поможет провести ровную штробу. Конечно, можно устраивать перерывы в работе, дабы проветрить пространство, или «украсить» себя респиратором, но это не решит всех трудностей. Так что теперь необходимо снабдить агрегат чем-то, что будет затягивать пыль и мелкий мусор. Например, пылесосом.

Кожух-кастрюля

Для этого надо оснастить нашу болгарку дополнительным кожухом, который, опять же, можно приобрести или изготовить своими руками. Для тех, кто решит продолжить свое движение по нелегкому пути, скажем, что кожухи отлично получаются из ненужных кастрюль (правда, при наличии соответствующего сварочного аппарата).

Заканчиваем монтаж

Для крепления кастрюли-кожуха нам потребуется платформа. Для этого берем профильную трубу (из расчета 40 на 60) и крепим сваркой боковины (простые листы из металла). Выбираем «жертвенную» кастрюлю, очищаем ее от эмали, обрезаем и проделываем дырку для нашего будущего штробореза. С помощью сварки соединяем хомут корпуса и болгарку. После этого в кастрюле вырезается дырка, к которой при помощи сварочных работ будет крепиться трубка для пылеотвода. Помните, что диски у болгарки вращаются назад, а посему дырку вырезать следует в задней части кожуха и туда же крепить трубку пылесоса. Для того чтобы обновленная болгарка работала безотказно, вам потребуется удлинитель, так как одна розетка будет нужна для модифицированного инструмента, а одна — для пылесоса. Получившаяся конструкция не должна быть слишком тяжелой и массивной, иначе будет носить функцию украшения вашего дома, а не проделывать штробы.

Важность инструкций

При изготовлении штроборезов собственноручно старайтесь в точности следовать инструкциям. В идеале можно создать чертеж или какую-то схему. Незначительные огрехи, совершенные на этапе модернизирования инструментов, вполне могут превратить поверхности вашего жилища в подобие зоны боевых действий, испещренной канавами и окопами разной глубины и пугающей волнообразности. Но это не единственная опасность – неправильно собранный механизм вполне может нанести тяжелый вред и телесной целостности горе-изобретателя. Внимательно проверьте все ключевые узлы аппарата, перед тем как начать действовать. Проверьте, удобно ли вам держать инструмент в руках, ничто ли не мешает работе — причем не только вашей, но и самого штробореза.

Главное – не перегреться

Штроборезы, изготовленные фабричным способом, оборудованы специальными механизмами, защищающими их от перегрева при длительном проделывании борозд. Если вы работаете с самодельным инструментом, не забывайте про перерывы. Дайте отдохнуть и себе, и штроборезу.

Инструмент для газобетона

Отдельная тема для обсуждения – это способы, позволяющие сделать штроборез для газобетона своими руками. Такие материалы в последнее время очень часто используются при конструировании жилых домов. В связи с этим актуален и вопрос о том, как проводить скрытую проводку в подобных условиях. Газобетон отличается о других материалов своей структурой — она пористая. Следовательно, для работы с ним вполне можно использовать и ручной штроборез. К несомненным плюсам вышеуказанных инструментов можно отнести то что, цена их более чем скромная, они прокладывают борозды без лишнего шума и пыльных «бурь». Две ручки и резец – вот и вся сложность конструкции. Есть, конечно, и некоторые нюансы — все зависит от того, где будут пролегать штробы: по вертикали или по горизонтали.

Чего не стоит делать

Многие профессионалы рекомендуют не заниматься модернизацией электрических инструментов, если биться вам придется со стенами из газобетона. Ручного приспособления будет вполне достаточно, не придется тратить время и силы на усовершенствование электрических приборов и создавать специальный штроборез по бетону.

Что бы вы ни выбрали, помните, что при наличии всех требуемых материалов, необходимых инструментов, умелых и ловких рук, а главное — желания что-то сделать в самостоятельном режиме и избавить семейный кошелек от лишних трат, вы вполне можете создать нужное вам приспособление самостоятельно. Задача эта вполне посильная и более чем увлекательная. Если вы уже встали на путь облагораживания дома своими руками, почему бы не заняться и кустарным изготовлением необходимых инструментов. Все в ваших руках – главное, чтобы вы понимали, что делаете.

Итак, мы выяснили, как собственноручно можно изготовить штроборез различными способами. Удачи в ремонтных работах!

Насадка-штроборез на УШМ Mechanic Air Chaser 115-125 Версия 2.

0 (пылеотвод)

Цена на насадки в Минске приводится с НДС 20%
Текущие цены всегда можно уточнить в Прайс-листе

Производитель ― Distar
Торговая марка ― Mechanic
Импортёр в Беларуси ― Промбай Абразив ООО

Специальная насадка на болгарку Air Chaser 115-125 Версия 2.0
Mechanic Air Chaser 115-125 Версия 2.0 (Дистар)
Тип инструмента ― для УШМ
Тип товара ― насадки и приспособления
Диаметр внешний ― 115-125 мм

Промбай Абразив является официальным дилером торговых марок Distar и Baumesser и может предложить своим клиентам полный ассортимент продукции по отличным ценам.

AirCHASER 115-125 2.0
Сразу готовая штроба. Настраивай глубину и режь без пыли.
Для укладки электропроводки производят штробы (пазы) в стенах, потолках, в которые укладывают электропровода и кабели. Для этого необходимо прорезать два параллельных реза алмазным диском. Часто, для штробления применяют специальные штроборезы, которые выполняют работу в два раза быстрее и с минимумом пыли.

Однако такой способ имеет ряд недостатков, которые решаются с помощью специальной насадки на УШМ.
Нет необходимости приобретать дорогостоящий штроборез.

Новая версия насадки 2.0
Улучшенная система крепления — Насадка легко и быстро устанавливается УШМ как 125 так и 115 мм.
Эргономичные барашки для настройки и фиксации глубины.
Насадка имеет дистанционную шайбу и зажимную гайку, позволяющие установить сразу два диска. Ширина штробы 12 мм.

Смотрите видео об Air Chaser 115-125 2.0 в работе.



Купить насадку Mechanic Air Chaser 115-125 2.0 для УШМ можно на нашем сайте prom.by или через каталог deal.by. Для этого добавьте выбранный алмазный инструмент в корзину и оформите покупку. Промбай Абразив выполнит доставку Вашего товара по почте в любой город Беларуси, также есть доставка транспортной службой для юр. лиц. С условиями доставки и оплаты можно ознакомиться в разделе «Доставка и оплата».

Синонимы: приспособление для болгарки, резка без пыли, насадка на болгарку, насадки по бетону, песчанику, кирпичу, по камню Дистар Distar Mechanic Механик, защитный кожух, пылеотвод, кожух для отвода пыли, пылеудаляющий кожух насадка, эир часер, эа часер, эир чесер, насадка-штроборез, штробление стен, алмазные диски и насадки для штроборезов, штроборез 125

Штроборез для проделывания канавок в стенах

Если вам нужно вставить кабелепроводы (гофрированные) для прокладки электрических проводов или проложить водопроводные трубы, штроборез идеально подходит для выполнения работы, которая потребует больших усилий без соответствующего оборудования.

Материалы, которые можно резать стенорезным станком , разные: пустотелый и полнотелый кирпич, бетон и железобетон, кирпич и кирпичная кладка и, конечно же, дерево.

В этом руководстве я покажу вам основные характеристики различных типов штроборезов , которые помогут вам сделать наиболее подходящий выбор для ваших нужд.

Зачем покупать штроборез

Реализация каналов для электрики и сантехники – одна из тех работ, которую под силу даже любителям рукоделия.

В основном нужно сломать стену ровно настолько, чтобы можно было разместить гофрированные и/или водопроводные трубы сантехники и кухни.

Этот вид работ, если он выполняется мастером, отнимает время и деньги, и поэтому, как только каналы систем установлены, возможно, с помощью сантехника и электрика, мы также можем приступить к работе самостоятельно, сэкономив не мало по труду.

Когда вам нужно сделать каналы для электрики и сантехники для всего дома, то инвестиции в покупку долбежного станка более чем оправданы, так как значительно сокращают время и усилия.

В конце концов, какая может быть альтернатива?

Предполагая, что вы не хотите тратить месяцы на разрушение с помощью биты и кувалды, одной из немногих возможных альтернатив будет угловая шлифовальная машина, которая работает, в некотором смысле, аналогично штроборезу.

Большая разница в том, что на УШМ нужно пройтись дважды, имея только один диск, и что к ней нельзя подключить пылеудаляющий аппарат .

Используя шлифовальную машину для этой цели, я могу сказать вам, что лучше всего вооружиться профессиональной пылезащитной маской, потому что после нескольких дюймов резки комната становится насыщенной пылью до такой степени, что видимость, а также дыхание, почти невозможно.

Основные характеристики штроборезов разных типов

Первое различие, которое необходимо провести, это различие между фрезерными и алмазными дисковыми канавками.

Фреза

Особенности : Это более подвижный из двух, так как он также позволяет вам делать кривые. Он монтирует резак из карбида вольфрама и всасывает всю распиленную дорожку со стены.

Материалы для использования на : Используется для мягких материалов, таких как штукатурка, пустотелые и полнотелые кирпичи, туф и газобетон (ячеистый бетон).

Глубина и ширина реза : Обычно 40 мм при ширине до 35 мм. Внимание, во фрезе нельзя выбрать ширину и глубину реза, она соответствует фрезе, установленной на данной модели.

Мощность : может варьироваться от 1050 до 1800 Вт

Алмазный дисковый штроборез

Характеристики : Оснащен аспиратором, выполняет две (или более) параллельные канавки с помощью двух дисков. Удаление части стены между дорожками очень просто и выполняется с помощью простого зубила. Только для железобетона вам понадобится электрический молоток. Можно делать прямолинейные разрезы.

Чем больше дисков на долбежном станке, тем проще будет делать швеллеры.Шестидисковые желоборезные станки — это профессиональные электроинструменты, которые позволяют вам иметь почти готовую к использованию гусеницу, не прибегая к использованию долота для удаления материала.

Материалы для использования : Широкий спектр твердых материалов для использования, включая железобетон.

Глубина пропила и ширина : До 80 мм, для ширины колеи до 60 мм.

Мощность : от 1400 до 2400 Вт

Примечания : Станок для нарезки дисковых канавок может быть традиционным или линейным, в зависимости от двигателя и его угла, позволяющего использовать другой захват.

Что выбрать между алмазным диском и фрезой?

Большая мощность дискового резака делает его идеальным для резки очень твердых материалов благодаря алмазным дискам. Дисков, которыми он оснащен, может быть 2, 4 или даже 6, которые используются профессионалами, стремящимися к максимальной производительности.

Выбор между одним и другим зависит от разрезаемого материала. Твердые материалы не могут быть обработаны фрезой, в то время как верно обратное. Инструменты захватываются по-разному.Глубина дисковых канавок выбирается по мере необходимости с ограничениями, описанными выше.

Диски обоих могут различаться по диаметру, что увеличивает их режущую способность за счет веса.

Всасывание пыли

Эта функция важна, и ее нельзя недооценивать. Трассировка стены предполагает выброс значительного количества пыли, аспиратор, особенно в последних моделях, есть в комплекте, но лучше не принимать это как данность.

Как пользоваться штроборезом

Использование этого инструмента должно быть хорошо спланировано, лучше ничего не импровизировать, потому что помимо последствий, влияющих на качество итоговой работы, это еще и опасный инструмент, и особенно для начинающих нет необходимости брать само собой разумеющиеся принципы работы.

Вообще надо тщательно определить :

  • какой разрез нужно сделать для : это могут быть сантехнические работы по прокладке воздуховодов кондиционера, или нужно вставить гофры для электрических кабелей. Внимательно оцените их диаметр.
  • какой глубины и ширины должен быть канал : не делайте слишком узким, так как вам может понадобиться переделывать разрез.
  • какой путь должны прорезать канавки : учитывайте линию, которую нужно провести, и легкость доступа.

Чтобы можно было проложить дорожку, необходимо начертить в стене или полу дорожку, по которой будет проходить гофрированная труба. Обычно это делается фломастером или карандашом. Если вы не хотите рисковать, нарисовав путь не идеально, вы можете использовать лазерную указку. В большинстве профессиональных моделей лазер крепится на рукоятке и помогает хорошо держать линию трассировки.

Можно ли использовать штроборез на несущей стене?

Несущими стенами дома являются в первую очередь стены периметра.Проведение дорожек на несущих стенах не влияет на их устойчивость, хотя, очевидно, многое зависит от глубины залегания дорожек.

Если необходимо сделать дорожки для укладки гофрированных труб электросети, достаточно не устанавливать глубину пропила долбяка не более 2,5 см.

Учитывая, что дорожки потом будут снова заливаться раствором, на устойчивость несущей стены это точно не повлияет.

При выполнении сантехнических работ желательно не затрагивать несущие стены, но в любом случае заключение геодезиста развеет все ваши сомнения.

Практические советы и меры предосторожности, которые необходимо соблюдать

Этот инструмент требует особого внимания из-за режущей способности, которая может создавать потенциальную опасность. В общем, необходимо соблюдать правила здравого смысла, чтобы не ставить под угрозу структуру имущества и собственное здоровье.

Наконечник №1

Если вы собираетесь делать канал в стене, вы должны быть уверены, что не будете касаться электрических кабелей, водопроводных или газовых труб.Для этого необходимо вооружиться металлоискателем. В частности, на рынке есть много моделей, и некоторые из них не подходят, потому что они не более чем гаджеты и не подходят для выполнения определенной работы по обнаружению.

Наконечник №2

При выполнении разреза необходимо иметь при себе средства защиты: это очки для защиты глаз, маски, чтобы не дышать пылью, наушники или наушники, если этого требует шум в децибелах и защитные перчатки.

Наконечник №3

Действуйте осторожно, очень глубокий след на твердом материале лучше делать поэтапно. Это требует меньше усилий, и работа будет легче выполняться.

Наконечник №4

Открыть окна, чтобы не распространять пыль в доме во вред потом даже для дыхания жильцов. В связи с этим такую ​​работу следует проводить вдали от детей.

Наконечник №5

Недооцененная деталь — сетевой шнур, при его обрезании учитывайте, что он не должен мешать.

Наконечник №6

Перед нарезанием канавок убедитесь, что вы знаете, как обращаться с инструментом. Сделайте следы на тестовых материалах и проверьте ручку.

Наконечник №7

Максимальная видимость как трассы на стене или полу, так и окружения.

Наконечник №8

Помните, что каналы для прокладки труб и водоводов не обязательно должны быть выполнены с точностью до миллиметра. Другими словами: если вам предстоит проложить трубу диаметром 2.5 см, ширина паза должна быть не менее 3,5 см, чтобы раствор, который мы собираемся добавить, приварился к окружающей стене.

Если корпус будет слишком точным, раствор будет распределяться слишком тонко, в результате чего, затвердевая, он может отслоиться от стены, что сделает всю работу напрасной.

Наконечник № 9

«Дефект» штроборезов, если хотите, это их точность.

Возвращаясь к тому, что было написано в совете № 8, необходимо сказать, что чистый срез траков не облегчает схватывание раствора, которым мы собираемся их закрыть.

В частности, если мы собираемся делать дорожки на уже оштукатуренной стене, то хорошо бы сделать «заусенцы» молотком по всему каналу. Эти «зубья» позволят раствору лучше прилипать к штукатурке.

Штроборез из болгарки своими руками

;

;

  • 2 ;устройство на базе болгарки Интрескол

  • Что такое штроборез и его назначение

    При строительстве или ремонте часто приходится сталкиваться с необходимостью проделывания «потайных» каналов в стене. Они нужны для труб водопровода, канализации и для скрытой прокладки электрических кабелей.

    Сложный и шумный процесс нарезки борозд перфоратором

    Еще недавно борозды копали вручную — болтом и молотком, затем их заменили перфораторами и шлифовальными машинами. Сравнительно недавно на рынке появились электрические штроборезы, которые значительно облегчили работу монтажника и сократили время, затрачиваемое на прокладку борозд в кирпичных и полнотелых стенах.

    Современный штроборез работает деликатно и без пыли.Строительные нормы

    предусматривают определенные размеры ходов – они должны вмещать кабель и трубу, но не превышать допустимых параметров, влияющих на жесткость конструкции в целом. Особенно это актуально в панельных домах, построенных из железобетонных блоков. Для многих типов панелей штробление строго регламентировано и нарушение допустимых размеров штроб может привести к непоправимым последствиям для всего здания. Например, в так называемых «хрущевках» изготовление валов с помощью перфоратора вообще запрещено, а вот штроборезом разрешено.

    Узкоспециализированный штроборез нового поколения

    Среди достоинств штробореза можно выделить следующие:

    1. Точность и аккуратность в пропиливании борозды в стене любой твердости. Это минимизирует затраты на оштукатуривание канавки, количество расходных материалов уменьшается вдвое по сравнению с канавкой, выполненной перфоратором. Пример высокого расхода штукатурки при «неправильном» скалывании
    2. Два пильных диска делают одновременно два параллельных пропила в стене за один проход.Таким образом экономя время вдвое. После этого нужно только удалить материал между запилами. Расстояние между дисками регулируется с помощью комплекта прокладок
    3. . В связи со спецификой выполняемой функции все штроборезы комплектуются пылезащитной крышкой, с возможностью подключения пылесоса. За счет этого уровень запыленности при хромировании минимален. Комплект для борозды со строительным пылесосом
    4. Уровень шума при производстве борозды в несколько раз ниже, чем при аналогичной работе с перфоратором.
    5. Не создает вибраций при рубке, что особенно важно в зданиях из панельных блоков.
    6. Позволяет точно выдерживать размеры борозды.

    Как работает

    Устройство для бороздообразования аналогично УШМ. Вращение рабочих дисков обеспечивает мощный быстроходный электродвигатель асинхронного типа. Через редуктор вращение передается на шпиндель, к которому крепятся алмазные диски.На этом сходство с болгаркой заканчивается.

    Устройство Стенорез

    Отличительной особенностью бороздодела является объемный кожух, предназначенный для улавливания и удаления пыли. Как правило, кожух имеет несколько посадочных мест для дополнительных ручек. Это позволяет выбрать оптимальное положение инструмента во время работы. Кожух расположен на подвижной платформе, которая в нижней части снабжена колесами. Их может быть от 2 до 4. Перекатывая платформу по стене, оператор прорезает борозду по заранее намеченной линии.Благодаря такому устройству нет необходимости регулировать степень давления и штроборез легко скользит по шероховатой поверхности стены. С одной стороны корпуса находится патрубок для отвода пыли. К нему прикреплена всасывающая трубка пылесоса.

    Шланг пылесоса

    крепится к насадке для удаления пыли. Устройство регулировки глубины пропила также расположено на корпусе кожуха. В разных моделях можно найти различные конструктивные решения этой функции. Но общий принцип заключается в том, что кожух перемещается относительно подвижной платформы и фиксируется в нужном положении.Снаружи корпуса имеется маркировка глубины пропила.

    Линейка корпуса показывает глубину погружения дисков в поверхность стены.

    Необходимо добавить, что многие штроборезы оснащены дополнительным электронным оборудованием. Это увеличивает их стоимость, но и увеличивает производительность. К таким системам относятся:

    • Регулировка частоты вращения двигателя. Предоставляет пользователю возможность вручную регулировать скорость вращения дисков. Это важно, когда стены выполнены из различных материалов (кирпич, бетон, шлакоблок, пенобетон и др. ).).
    • Система плавного пуска. Очень полезная функция для продления срока службы инструмента и обеспечения повышенного уровня безопасности во время работы. Как показала практика, большинство поломок подобного рода техники происходит в момент резкого запуска двигателя.
    • Автоматика дискового торможения. Сокращает время полной остановки вращения после выключения двигателя, гасит инерцию
    • Антивибрационное устройство. С его помощью гасятся микроколебания штробореза во время работы.При длительном использовании инструмента у оператора может возникнуть проблема «тремора» — нарушения кровообращения в руках.
    • Блокировка двигателя при перегреве. «Слабость» всех асинхронных двигателей состоит в том, что при больших нагрузках резко нагреваются обмотки якоря, вплоть до плавления. Внешне (кроме повышения температуры) это никак не выражается, и в этом кроется опасность — мотор может выйти из строя.

    Именно из-за навески этих функций многие штроборезы таких уважаемых фирм как Bosch, Makita и другие имеют высокую стоимость.

    Но надо понимать, что без них инструмент прослужит намного меньше времени.

    Как сделать борозду из болгарки своими руками + пошаговые фото

    Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, можно выйти из положения тремя способами.

    A. Аренда борозды.

    B. Купите в магазине нужную насадку для УШМ.

    B. Самостоятельно изготовить долото.

    Первые два варианта понятны без комментариев. Третий рассматривается более подробно.

    В первую очередь необходимо знать, что для самостоятельного изготовления штробы вам понадобятся:

    1. Болгарка. Он должен быть достаточно мощным, чтобы вращать не один диск, как обычно, а два. Маломощный инструмент просто сгорит, поэтому стоит заняться делом с УШМ от 1,2 кВт.
    2. Листовое железо толщиной от 2 мм.
    3. Металлическая труба с внутренним диаметром 50 мм.
    4. 3 или 4 колеса диаметром от 20 до 30 мм. Можно использовать подшипники.
    5. Набор металлических колодок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заказать заранее у квалифицированного токаря.
    6. Множественные разрезы труб малого диаметра, винты, гайки и т.д.

    Из инструментов необходимы болгарка, сварочный аппарат, а также основные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. понадобится краска( алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

    Материалы, необходимые для сборки штробореза

    Обратите внимание, что здесь рассматривается один из многих вариантов изготовления боров. Модели могут быть разными, но главное, на что стоит обратить внимание при выборе, это надежность и безопасность их использования. Некоторые мастера умудряются изготовить штроборез на болгарке даже из ламинированного лома, но слишком долго работать таким инструментом нельзя – слишком велик риск пораниться или задохнуться от бетонной пыли.

    Штроборез собран из обрезков ламината

    . Приступая к изготовлению самодельного штробореза нужно сделать рабочие чертежи, и определиться, какие детали можно изготовить самому, а какие заказать у токаря. Также нужно трезво оценить свои сварочные навыки – соединение металлических элементов в единое целое требует аккуратности и умения выполнять качественные, герметичные швы.

    Один из вариантов самодельной настенной плиты

    . Итак, последовательность работ по сварке корпуса следующая:

    • Выкраивается лист железа для того, чтобы сварить корпус корпуса.Две боковые плоскости (щечки) должны совпадать. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для перемещения болгарки с дисками. Вырезать детали из металлического листа очень удобно с помощью электролобзика, с помощью напильника по металлу. Но если электролобзика нет, можно аккуратно вырезать и болгаркой. Толщина металлического листа должна быть не менее 2 мм.
    • Держатель для болгарки вырезается и к нему приваривается хомут с прижимным механизмом. Зажать винты можно под торцевой ключ или крестовую отвертку.Диаметр зажима подбирается в соответствии с диаметром имеющейся УШМ. Обычно он идентичен размеру штатного корпуса от болгарки. Хомут для крепления болгарки
    • . К собранному корпусу привариваются две опорные планки с отверстиями для оси колеса. к
    • Подготавливается пылеотвод и к нему приваривается пылеотвод. На насадке следует предусмотреть дополнительное посадочное место для ручки — с левой стороны (вдоль ворот) к ней приваривается отвод с внутренней резьбой.Размеры резьбы должны соответствовать резьбе стандартного болгарского захвата. Трубка пылеотвода
    • К готовому корпусу приваривается болт для крепления держателя УШМ.

    Для удобства все острые углы и заусенцы на корпусе стачиваются напильником, поверхность полируется от сварочных «брызгов» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить ее в действии.

    Конечный результат

    Если все получилось по плану, штроборез полностью собран и испытан. Для установки двух алмазных дисков вместо одного нужны металлические шайбы различной толщины. Их размеры должны точно соответствовать размерам шпинделя, а диаметру отверстия — вала вращения. Люфты и биения недопустимы, под нагрузкой и на высоких скоростях инструмент может вырваться из рук и нанести травму.

    Практические советы. Гораздо удобнее вырезать горизонтальную кишку, если прикрепить к стене направляющую планку.Им может служить ровная доска или правило, закрепленное с помощью дюбель-гвоздей. Применяя такое простое приспособление, нагрузка на руки значительно снижается.

    Для того, чтобы пылесос не мешал во время работы, рекомендуется использовать удлиненный шланг не менее 2 м. Длина. А также удлинитель с двумя и более розетками.

    Видео: самодельный штроборез из кастрюли

    Видео: кожух для болгарки с патрубком

    Видео: устройство на базе болгарки Интрескол

    Самодельная настенная палатка поможет с обустройством жилья и сэкономит деньги. Замена проводки, а также скрытие труб водоснабжения и отопления внутрь стен не займет много времени и сил. Но во время работы не стоит забывать о соблюдении техники безопасности, использовать защитные перчатки и очки. А при шроблении — респиратор.

    Штроборез — DIYWiki

    Штроборез

    Некогда малоизвестный инструмент, но теперь его можно приобрести в большом количестве источников и по самым разным ценам.

    Что он делает?

    Быстро обрезает погони (т.е. прорези) в сплошных стенах, чтобы кабели и трубы могли быть скрыты от посторонних глаз. Это работа, которая традиционно выполнялась с помощью молотка и долота. Хотя этот метод все еще жизнеспособен, штроборез является одним из множества альтернативных способов сделать это, которые берут на себя большую часть тяжелой работы.

    Как еще я могу гоняться за стеной?

    Традиционный подход заключается в использовании молотка – обычно булавочного молотка – и холодного долота. Это полезно для небольших работ и в узких углах. Он также подходит для использования на старой мягкой или шелушащейся штукатурке, где использование электроинструмента может повредить окружающую штукатурку. Его преимущество заключается в том, что он не требует (электрического) источника питания. Однако на твердых материалах это может быть чрезвычайно тяжелой работой и непрактичной ни для чего, кроме самой короткой погони.

    Современная механизированная версия молота и долота представляет собой сверлильный станок SDS с режимом долбления (также известного как «рото-стоп»). Это может привести в действие различные долота и долота, которые можно использовать для вырезания канавок в довольно твердых материалах.Специальные инструменты для установки SDS также доступны для вырезания больших углублений для задних коробок электрических розеток и т. д. Станок SDS может выполнять довольно деликатную чеканку, если инструмент хорошего качества используется с соответствующим материалом (не слишком твердым и не слишком крошащимся). Использование машины таким образом создаст немного больше переносимой по воздуху пыли, чем молоток и зубило, однако при тщательном покрытии и тщательной уборке пылесосом уровень допустим даже в жилом доме.

    Угловая шлифовальная машина, оснащенная алмазным отрезным диском для каменной кладки, быстро вырезает узкие пазы даже в довольно твердых материалах.Две прорези, прорезанные на небольшом расстоянии друг от друга, оставляют небольшую галтель из стенового материала, между которыми можно легко выломать ручное долото или инструмент SDS. Несмотря на свою эффективность, этот метод очень быстро производит огромное количество тяжелой каменной пыли в воздухе. 9-дюймовая (230 мм) машина может создать непроницаемый туман, скрывающий рабочую зону и остальную часть комнаты (и остальную часть дома, если вы забыли закрыть дверь!). Даже при закрытых дверях он может проникать и оседать. на каждой поверхности и предмете в доме, и его трудно убрать.Использование шлифовальной машины меньшего размера (4 дюйма / 100 мм) с насадкой пылесоса, следующей за режущим диском, чтобы поймать основной поток мусора, может значительно уменьшить распространение пыли. В противном случае этот метод следует зарезервировать для строительных площадок, нежилых помещений или за пределами.

    Другой вариант — вибрационные режущие инструменты, такие как Fein Multimaster или Arbortech Allsaw. Колебательное движение, прикладываемое к подходящему режущему диску, делает в стене щель, очень похожую на разрез, сделанный угловой шлифовальной машиной, но характер режущего действия создает гораздо меньше переносимой по воздуху пыли, что делает их полезными в жилых помещениях.Multimaster способен выполнять очень тонкую деликатную работу, например, вырезать канавку в керамической плитке, не повреждая соседние плитки. Однако его фактическая глубина резания ограничена и обычно недостаточна для завершения работы. Allsaw — это более крупная и мощная машина с большей глубиной пропила, но очень дорогая (около 750 фунтов стерлингов).

    Для стен из мягкой штукатурки можно использовать старую ручную пилу, чтобы вырезать пару пазов, которые позволят позже выбить галтель.

    Какие типы существуют?

    Штроборезы

    можно разделить на две большие категории: дисковые и «прочие». Для целей этого документа мы сосредоточимся на типе диска. Категория «другие» включает в себя ряд станков, предназначенных для использования в качестве дополнения к обычным сверлильным станкам или угловым шлифовальным машинам. Как правило, они имеют своего рода каменную насадку и каретку, которая позволяет вонзить ее в поверхность стены, а затем потянуть, шлифуя штукатурку, создавая массу пыли и погоню. В большинстве отчетов говорится, что эти инструменты относительно неэффективны для чего-либо, кроме мягкой штукатурки, и, как правило, страдают от большинства недостатков подхода угловой шлифовальной машины, но при этом они медленнее и дороже.

    Дисковые машины

    Штроборезы на дисковой основе также обязаны своим наследием угловой шлифовальной машине, и на самом деле многие из инструментов узнаваемо основаны на деталях угловой шлифовальной машины. Однако есть две критически важные области различия. Во-первых, они оснащены другим узлом лезвия, который позволяет устанавливать два режущих диска одновременно — обычно с переменным количеством прокладок между ними, чтобы создать пару щелей с выбираемым пользователем расстоянием. Во-вторых, они включают узел каретки, который позволяет точно перетаскивать устройство по стене, вырезая щели на точно контролируемой глубине и в то же время облегчая удаление пыли.

    Удаление пыли

    Именно способность пылеудаления выделяет штроборез как гораздо более подходящий инструмент для работы, чем угловая шлифовальная машина. Инструменты оснащены кареткой в ​​сборе или кожухом, который закрывает режущие диски и монтажную оправку. При погружении в стену кожух гарантирует, что небольшая часть пыли сможет выйти. Однако для того, чтобы это работало, чеканка *должна* быть прикреплена к какому-нибудь хорошему вакуумному экстрактору. Обычно гипсовая пыль забивает любой пылесос с фильтром в очень короткие сроки, и обычно предпочтительнее какая-либо форма циклонного извлечения.Это может быть простой самодельный предварительный фильтр на обычном «магазинном пылесосе» или старый циклонный пылесос (возможно, со снятыми фильтрами, если они есть), или более специализированный экстрактор промышленного типа, предназначенный для мелкодисперсной пыли, такой как как трубочист пылесосит. Обратите внимание, что экстракторы для сбора стружки в мастерских обычно плохо подходят для этой задачи, поскольку они часто не обеспечивают адекватной фильтрации и плохо работают со шлангами малого диаметра, которые наиболее полезны со штроборезом.

    Используется

    Сначала разметьте свою погоню и используйте подходящий сканер, чтобы установить, что погоня не пересекает какие-либо трубопроводы или проводку, которые, возможно, уже закопаны — вы не получите много предупреждений, если перережете провод под напряжением или трубы центрального отопления!

    Наушники обязательны, и пылезащитная маска будет хорошей идеей.Инструмент должен быть настроен на правильную ширину канавки (на многих инструментах это включает удаление дисков и изменение порядка дисков и прокладок на оправке — большее количество прокладок между дисками обеспечивает более широкий разрез). Далее выбирается глубина резания. Обычно это достигается за счет установки размера диска, выступающего из кожуха, хотя некоторые инструменты могут реализовывать врезное действие с предустановленным ограничителем глубины.

    Чтобы вырезать погоню, включите экстрактор, а затем погонщик. Вонзите его в стену в начале погони.Быстрое и аккуратное погружение его в стену также является хорошим способом свести к минимуму выход пыли на машинах, не имеющих механизма погружения. Каретка в сборе будет иметь колеса или ролики, которые облегчат перетаскивание по прямой линии. Когда вы двигаете инструмент вдоль стены, он прорезает прорези по краям канавки. Когда вы дойдете до конца погони, выключите погоню и снимите ее со стены.

    После того, как ваша погоня будет вырезана, вам нужно будет выломать оставшуюся часть стены.В штукатурке это обычно можно легко сделать с помощью стамески в стиле электриков (у них широкое, тонкое и прочное лезвие). Вставьте баде в одну из прорезей, а затем сдвиньте ручку в сторону, фактически применяя рычаг к галтели из гипса. Как правило, это затем вырывается на значительный кусок, оставляя аккуратную погоню с чистыми краями. Для более прочного материала может потребоваться использование узкого долота в сверле SDS.

    Скорость

    Помимо решения проблемы пыли, эти машины будут работать быстро.В гипсе они могут отследить падение кабеля с потолка до выключателя менее чем за десять секунд. Ширина канавки не влияет на скорость резания, хотя более глубокие резы требуют больше времени. Используйте примечание двигателя для измерения скорости подачи. Слишком быстрая подача только ускорит износ дисков и машины.

    Размер

    Доступны машины нескольких размеров. Разница заключается в диаметре используемого диска. Те, которые используют диски диаметром 115 мм, могут иметь недостаточную глубину резания для многих применений, поэтому модели 125 мм или 150 мм более распространены.Самые большие машины, которые используют 230-миллиметровые диски, удобны для заделки больших труб в стену, но они очень тяжелы в обращении, и необходимо соблюдать очевидную осторожность, чтобы не врезаться слишком глубоко в стену, что может ослабить ее или даже случайно прорезать тонкую кладку.

    Характеристики

    Ищите машинку с хорошей эргономикой – какая-нибудь ручка не хуже волынки! Желателен хороший диапазон регулировки, а также отверстие для выпуска пыли, которое разумно расположено и предпочтительно может поворачиваться так, чтобы вакуумная трубка могла наклоняться в различных направлениях. Особенно на более крупных машинах стоит иметь функцию плавного пуска, поскольку в противном случае они будут давать существенный «толчок» при запуске из-за относительно большой массы вращающихся дисков, оправки и проставок. Возможность погрузиться в стену, удерживая кожух для сбора пыли вплотную к стене во время процесса, также поможет свести к минимуму утечку пыли. Если погружной механизм можно установить на заданный предел глубины, то это еще лучше.

    Индикаторы качества

    Многие из замечаний о качестве УШМ справедливы и здесь, хотя устойчивость переключающего механизма к проникновению пыли несколько менее критична, так как меньше пыли уходит.Основное различие между машинами «профессионального» уровня и менее бюджетными инструментами будет заключаться в выносливости. Инструменты профессионального уровня рассчитаны на длительную работу и частое использование без чрезмерного износа инструмента. Покупка более качественного инструмента может быть целесообразной, если вы планируете работать с очень твердыми материалами, такими как бетон или инженерный кирпич.

    Безопасность

    Дополнительный корпус нарезного станка делает его более безопасным, чем угловая шлифовальная машина. Кроме того, узел каретки означает, что инструмент не используется «от руки» совершенно таким же образом.Однако важно сохранять уважение к этим инструментам, поскольку они используют большое количество энергии вращения, а алмазные отрезные диски оставят неприятные порезы или ожоги, если коснутся вас. Также обратите внимание, что дополнительная масса диска в сборе будет означать, что инструмент будет дольше вращаться после выключения. Следовательно, необходимо позаботиться о том, чтобы убедиться, что он действительно остановился, прежде чем положить его. При длительном использовании пара антивибрационных перчаток также поможет снизить усталость. Защита органов дыхания также рекомендуется при многократных погонях, поскольку даже со всеми предлагаемыми средствами защиты от пыли некоторые все же ускользнут.

    Подержанные инструменты

    Ничего особенного, кроме как убедиться, что ключ для смены лезвия присутствует, кабель не поврежден, а переключатель работает правильно. Поскольку эти инструменты не были доступны в течение долгого времени, вам может быть трудно найти выгодные предложения на вторичном рынке. eBay обычно предлагает набор новых бюджетных инструментов.

    См. также

    Wiki Содержание

    Тематические категории Wiki

    Есть ли какие-нибудь советы по использованию штробореза?

    В сообщении , Т я м пишет

     Показать цитируемый текст

    Привет,
    Достаточно забавно, я только недавно закончил использовать те же 99 фунтов стерлингов. Эрбауэр.Это замечательный элемент комплекта, как только вы окажетесь на вершине «слабости» (сп). 10 х 1,4м для него ничего, сойдет.
    1: На нижней стороне пылесборника, справа от вас рукой к задней части дисков металлическая сетка, чтобы остановить большие куски штукатурка направляется в пылесос. Это блокируется с указанным же большие куски гипса, из-за которых Генри перегревается и отключается. Доверять меня, ты не хочешь гоняться без того, чтобы Генри убегал. Что они говорят про пыль правда. Перед каждой погоней проверяйте, тапайте, очищайте автомат.
    2: Пылезащитный колпак на Erbauer предназначен для работы только тогда, когда вся машина работает ровно на стене. Это совсем не эффективно если только он не лежит на стене. Даже не пытайтесь пройти по нежной отметке и затем вернуться. Начните с начала погони, стремитесь потопить машину плашмя на стену как можно скорее (это означает, что пыль поднимается вверх, Генри), а затем *аккуратно* работать вниз.
    3: Двойной диск не любит бежать вперед. Начать с вас и тяните его к себе, а не наоборот.Это тянет машину на стену, а не отталкивать от стены.
    4: Если вы поторопитесь, сработает защита от перегрузки . первые несколько раз это происходит, вы думаете, что что-то не так, и пытаетесь нажимаю на курок сильнее….не работает. Просто научись позволять машина не торопится.
    5: Носите приличную маску, очки и наушники (я вижу, вы упомянули это уже!).
    6: Даже когда Генри бежит, все еще есть немного пыли, так что просто предположим, что вы не сможет точно следовать вашей центральной линии. Выделите строку о 34 мм слева от вашего центра погони (измерьте на машине, но IIRC его около 34 мм) и используйте его, чтобы направить вас вдоль левой стороны капот.
    7: С тех пор, как я много гонялся за машиной, мне пришлось погоня «вручную» с помощью SDS и долота. Я предпочел бы придерживаться Erbauer — но я бы не стал использовать его в уже украшенной комнате.
    8: Используйте клейкую ленту, чтобы запечатать дверные проемы в остальной части дома.
    Поймите, Erbauer — грязная машина, но это собачьи чудища, если ты не слишком беспокоишься о пыли, с ней разобрался и много дел.Я бы предпочел использовать его, чем обойтись без него 🙂
    Отчитайтесь, дайте нам знать, как у вас дела! … кашлять, кашлять, плевать, плевать, hewwey (sp) комки гипса и т.д. и т.п. 🙂
    ч

    Штроборез своими руками: самоделка из циркулярной пилы и из болгарки для газоблоков. Как сделать ручной штроборез для пеноблоков из дрели?

    Штроборез – разновидность режущего инструмента, позволяющая идеально ровно делать в стене пазы для проводки, стальных шин для заземления и т. п.Это незаменимая вещь для тех, кто хочет спрятать «инженера» в стену.


    Изготовление из болгарки

    Самодельный штроборез из болгарки гениально прост. Для организации скоростной и качественной прорезки пазов в стене под скрытую проводку необходимо выполнить определенные действия .

    1. Подготовьте два одинаковых диска для бетона, камня и кирпича.
    2. Снимите кожух с кофемолки и закрепите первый диск стандартной гайкой.Не забудьте предварительно надеть фиксирующую проставку на ось редуктора болгарки (под диск).
    3. Наденьте второй диск на стандартную гайку (после диска) и закрепите второй гайкой. Если нет запасной штатной гайки, приобретите или закажите у токаря готовую гайку, она должна идеально подходить под резьбу вала болгарки.

    Обязательно проверьте надежность крепления обоих дисков во избежание случайного ослабления гаек и их падения с УШМ во время работы. Рекомендуется приобрести более широкий защитный кожух — либо выточить (или заказать на фрезерном станке) подходящий. Оба диска не должны касаться его во время работы.

    Обязательно используйте защитную амуницию: комбинезон из грубой ткани, респиратор. При работе без кожуха строго обязательна каска защитная с забралом, дополнительные защитные очки, сапоги, перчатки из грубой и толстой ткани . Дело в том, что стружка является источником скоростной пыли, которая может залетать в лицо, закупоривают глаза, уши и дыхательные пути.Отрыв алмазных частиц при перегреве диска в режиме долбления камня и бетона может быть опасен в виде необратимого засорения глазков в процессе эксплуатации.


    Как сделать из дрели?

    Привод ручной электродрели представляет собой крутящий механизм, чем-то напоминающий болгарку. Дрель и перфоратор, помимо двигателя, оснащены редуктором. В состав механики перфоратора также входит ударно-вибрационный механизм .


    Чтобы выдолбить канавку в бетоне, камне, кирпиче или цементе, настройте ударную дрель только на удар, без вращения . Недостатком является низкое качество канавки в виде неровной канавки, представляющей собой канал со значительными перепадами глубины. Эти отличия не позволяют, например, прокладывать кабельный канал (кабельный канал) в стене — требуется скрупулезно доводить более мелкие участки до необходимого уровня погружения резака. При укладке прямоугольного короба или гофрированной трубы мастер периодически прикладывает ее к швеллеру, чтобы убедиться, что она вошла в стену по всей длине.

    Из-за неравномерной проточки после укладки кабельного канала или гофры потребуется больший расход стройматериалов на новую штукатурку, чем в случае резки «двухдисковым» станком.


    Циркулярная пила модели

    Циркулярная пила в целом напоминает механику болгарки — тоже имеет прямой или зубчатый механизм. В комплект входит штуцер для крепления пильного диска к валу и контргайка. Болгарку держат за корпус и ручку и подводят к закрепленному материалу для дальнейшего распила и распиловки.Циркулярная пила, или пильный станок, неподвижно закреплена на верстаке. На него подается распиливаемый материал (уголок, полосовая сталь и т.п.), который по мере распила проталкивается в рабочее пространство, где диск вращается с большими скоростями. Чтобы сделать штроборез своими руками из циркулярки, необходимо последовательно выполнить 4 шага .

    1. Снимите крышку, защищающую рабочего от разлета высокоскоростных частиц разрезаемого материала. Скорее всего, не получится — понадобится как минимум в два раза шире.
    2. Сделать более широкий кожух — для двух пильных полотен.
    3. Наденьте детали в следующей последовательности: стопорный штуцер, первый диск, одну или несколько прокладочных шайб, второй диск и контргайку на приводной вал.
    4. Подсоедините гофру или шланг пылесоса к всасывающему сифону.

    Изготовление обложки включает в себя выполнение ряда шагов шаг за шагом

    1. Снимите мерку (диаметр круглой рабочей зоны пилы) стандартной крышки.Сделайте чертеж, исходя из будущих требований к круглому штроборезу.
    2. Отрежьте ручки (если есть) от старой кастрюли (оптимальной считается небольшая стальная эмалированная емкость, рассчитанная на порции на 2-3 приема пищи на человека).
    3. Вырежьте в дне кастрюли отверстие, диаметр которого немного больше диаметра круглого стержня.
    4. По периметру паза приварить круглую скобу или кольцевой фланец, представляющий собой сборно-разборный хомут. Он представляет собой накидку, которая является частью защитного кожуха болгарки и прижимается к фиксирующей втулке, в которой вращается вал.При необходимости, если хомута нет, его можно подогнать под посадочное место стандартного круглого кожуха. Фиксируется прижимным болтом.
    5. Вырежьте в приваренной сбоку кастрюле прорезь, достаточно большую, чтобы вращающиеся диски могли погрузиться в стенку, прорезанную вдоль «канавки» на несколько сантиметров.
    6. Из крышки кастрюли сделать пристегивающуюся часть крышки. Таким образом, рабочий обезопасит себя от вылета частиц не только по ходу вращения дисков, но и со стороны, где диски устанавливаются и снимаются.Дело в том, что быстроходные крошки от блоков, опилки и стружка могут отскакивать от внутренних стенок кожуха. Замки могут быть любыми – в виде замков (типа шип-паз), широко используемых, например, в бытовой электронике. Иногда применяют винтовые зажимы на основе болта и гайки с гравирующей шайбой — гайка устанавливается на специальный фланец с загнутыми краями, являющийся частью корпуса. Мастер может выбрать любой тип и разновидность защелки.
    7. Подключить пылеудаляющий аппарат.В произвольном месте (не особо важно) прорезать отверстие под имеющийся кусок стальной трубы (или выжать из старой батареи отопления). Приварите его к этому месту, проверьте герметичность получившегося соединения.

    Проверить собранный штроборез в действии . Частицы должны разлетаться только узким потоком – тангенциально проходящим через точку контакта вращающихся дисков с разрезаемым материалом. Они не должны разлетаться веером, во все стороны.Включите и запустите пылесос – частицы будут поглощаться его всасывающей трубой, а не вылетать наружу.

    Самодельные дополнительные аксессуары

    В качестве аксессуара, кроме корпуса, пресс-шайб и контргаек, которые можно использовать для расширения штатной комплектации, важным компонентом является также пылеудаляющий аппарат.

    Кожух

    Правильно изготовленный корпус должен представлять собой объемный цилиндр, ограниченный двумя режущими дисками, соединенными с основанием контргайкой и распорными шайбами. При необходимости может быть использована пружинная (гравировальная) шайба, служащая дополнительной затяжкой, препятствующая отвинчиванию контргайки, а также слету дисков и шайб на полном ходу . Даже если алмазные частицы дисков оторвутся, один диск (или сразу оба) сломается или будет отколот, комплектующие отлетят — корпус примет на себя всю силу удара (и возникшую при этом вибрацию время). Отлетающие компоненты или треснувший на полной скорости диск могут стать причиной травмы.


    Проверьте, достаточна ли толщина стали, из которой вы делаете корпус: ее значение должно быть не менее 2 мм.

    Пылесос

    Пылеуловитель предназначен для предотвращения рассыпания разрушенного строительного материала, из которого построена стена. Цементная штукатурка обладает высокой абразивностью: опасен контакт с глазами, ушами и дыхательными путями .Технический пылесос, подсоединенный к выхлопной трубе корпуса, засосет любой материал: частицы бетона, кирпича, пеноблоков, газоблоков, песка -цементная штукатурка, гипс, алебастр, известь, краска и др.


    Всасывание пыли можно сделать из старого бытового пылесоса, недорогого компактного робота-пылесоса . Умельцы переделывают роботы-пылесосы в технические пылеуловители. Вместимость их небольшая – не более 1 литра. Этого достаточно для сбора пыли и мусора при прорезании паза – по газосиликатному или кирпичному – длиной 1–3 м. Регулярно опорожняйте контейнер (или мешок) для сбора пыли – с соответствующим сигналом индикатора хода заполнения пылесборника.


    15 различных типов электроинструментов

    Познакомьтесь с различными типами электроинструментов, в том числе как с традиционными, так и с современными электроинструментами, которые необходимы в доме для домашних проектов «сделай сам» и других приложений.

    Несмотря на то, что существует множество видов электроинструментов, категорий электроинструментов не так уж и много. В каждой категории есть большое количество вариантов (например, различные электрические пилы или дрели).

    Основные типы категорий электроинструмента:

    • Сверла
    • Пилы
    • Сандерс
    • Измельчители
    • Осциллирующие и вращающиеся инструменты
    • Электроинструмент деревообрабатывающий (токарные станки, строгальные станки)
    • Электроинструмент для бетона
    • Компрессоры и принадлежности

    Если вы любите работать с машинами или нуждаетесь в них для самостоятельного ремонта дома, вполне вероятно, что вы возьмете свои электроинструменты и приступите к работе. Сегодня электроинструменты настолько распространены, что большинство из нас воспринимает их как должное. Однако реальность такова, что эти инструменты не всегда имели широкое распространение. До их изобретения, в 1800-х годах, у древних людей не было эффективных инструментов, чтобы, скажем, построить дом, срубить дерево, построить лодку или выполнить любую трудоемкую, ориентированную на машины задачу.

    К счастью, времена резко изменились с момента изобретения электроинструмента. Те же сложные задачи, на выполнение которых раньше уходили дни, теперь легко выполняются за считанные часы.Не будет ошибкой сказать, что мощные устройства сделали работу проще, быстрее и продуктивнее. Беглый взгляд на историю показывает, что все началось с древних египтян, которым приписывают изобретение первого типа электроинструмента. Хотя первоначальные инструменты были грубыми, они открыли двери для дальнейшего продвижения. И только во второй половине 19   века начали появляться более продвинутые и современные типы электроинструментов.

    Краткий список электроинструментов (примеры):

    Знаете ли вы, что Bosch, DeWalt, Makita и Milwaukee были одними из самых известных компаний-производителей, которые изобрели первые электроинструменты?

    1.Пневматические инструменты / Воздушный компрессор



    Воздушный компрессор сжимает энергию в виде бензина или электроэнергии. Когда вы используете это устройство, оно продолжает хранить сжатую энергию в баке, пока не достигнет своего предела. Обратите внимание, что производительность и сила давления воздушного компрессора различаются в зависимости от его модели.

    Воздушные компрессоры используются для самых разных целей. Например, они являются важным компонентом кондиционера, обогревателя и вентилятора.Они также используются для приведения в действие пневматических инструментов, включая отбойные молотки, гвоздезабивные пистолеты и т. д.

    2.  Боковой шлифовальный станок



    Также известные как угловые шлифовальные машины  или дисковые шлифовальные машины, боковые шлифовальные машины представляют собой ручной электроинструмент, который режет, шлифует и полирует металлические и неметаллические предметы. Для питания этих инструментов требуется сжатый инструмент, бензиновый двигатель или электродвигатель.

    Они доступны как в проводном, так и в беспроводном исполнении и могут использоваться для резки и сглаживания твердых краев и таких материалов, как камень, металл, дерево и т. д.

    3. Электропилы

    Одним из самых популярных типов электроинструментов является электропила, которая бывает разных типов (см. наше эпическое руководство по пиле здесь).

    а. Ленточная пила



    Ленточная пила со стальной лентой с острым зубчатым полотном, натянутым между колесами, для резки таких материалов, как дерево и металл. Этот мощный инструмент в основном использовался в металлообработке, деревообработке и лесозаготовках. Ленточнопильный станок предназначен для легкого и точного распила материала на равные части.

    Хотя стационарные ленточнопильные станки чаще встречаются в мастерских, есть и несколько переносных.

    б. Бензопила



    Бензопилы — это механические электроинструменты, которые можно найти повсюду: в домах, на стройках, в автомастерских и механических мастерских.

    Они идентифицируются по вращающимся зубьям, прикрепленным к вращающейся цепи на направляющей шине. Цилиндровый двигатель с аккумуляторной батареей или бензином необходим для питания бензопилы.

    Бензопилы

    — это переносные ручные машины, которые можно использовать для различных работ по дереву и металлу. Эти универсальные устройства могут резать любой материал, независимо от того, насколько он большой или толстый. Тем не менее, бензопилы являются опасным инструментом и должны использоваться с осторожностью.

    г. Циркулярная пила



    Циркулярные пилы идентифицируются по острому абразивному лезвию или диску, которые режут материал вращательным движением. Не беспокойтесь, пила безопасна в использовании, поскольку она состоит из рамы сверху и по бокам пилы для защиты пользователя. Резку выполняет нижняя часть пилы, поэтому у нее нет крышки.

    Эти пилы могут резать любой материал, будь то дерево, пластик, каменная кладка или металл. Они также бывают разных форм — проводные, беспроводные, портативные или ручные. Они лучше всего подходят для прямых разрезов и выполняют работу точно и эффективно, чем любой другой электроинструмент для аналогичной работы.

    д. Торцовочная пила



    Этот тяжелый и мощный инструмент, также известный как комбинированные торцовочные пилы, предназначен для выполнения пропилов под разными углами.Этот тип инструмента имеет лезвие, прикрепленное к его поворотному рычагу, что облегчает поворот на правый и левый углы.

    Торцовочные пилы могут быть разных типов, таких как торцовочные пилы с составным соединением, торцовочные пилы со скользящим соединением и торцовочные пилы с двойным составным соединением. Каждый из них имеет разные способности наклона, в зависимости от вашего необходимого использования.

    эл. Настольная пила



    Настольная пила, как следует из названия, крепится к столу лезвием, направленным в прорезь.Таким образом, все, что нужно обрезать, вырезать или распилить, можно легко скользить по силовой машине. Настольные пилы, как и многие другие инструменты, работают за счет электрического движения. Однако некоторые из них также приводятся в движение шестернями или ремнями.

    Лучшая особенность настольной пилы, которую другие инструменты могут не предложить, — это возможность регулировки в соответствии с потребностями пользователя. Вы можете перемещать пилу вверх и вниз, в зависимости от того, сколько пилы вам может понадобиться. Настольные пилы лучше всего подходят для вертикальных и горизонтальных пропилов, особенно для пропилов, которые невозможно распилить другими ручными и механическими пилами.

    Традиционным настольным пилам не хватает портативности; сказав это, есть тип настольной пилы — настольная настольная пила, которая очень портативна по своей природе. Это форма настольной пилы, которую можно брать на строительные площадки. Они оснащены колесами, что облегчает их перемещение или перекатывание.

    ф. Спиральная пила



    Спиральные пилы

    обладают рядом возможностей резки, поэтому их очень предпочитают портные, ремесленники, квилтеры и художники.Поскольку основное внимание этих специалистов уделяется резке тонких и сложных материалов, для достижения своей цели им требуется нечто большее, чем простой инструмент. И вот тут-то и начинается использование спиральных пил.

    Спиральные пилы

    оснащены тонким лезвием, которое деликатно режет материалы. Из-за этого они намного лучше, чем ручные пилы или лобзики. Они управляются с помощью педали и имеют пластину, на которую можно положить дерево или любой другой материал. Это включает в себя такие проекты, как создание небольших скульптур или пазлов. Кроме того, они также используются для расщепления художественных узоров, соединений типа «ласточкин хвост» и т. д.

    г. Сабельная пила



    Сабельные пилы поставляются с лезвием, которое работает по принципу «тяни-толкай» для резки материала. Лезвие этих пил имеет сходство с лобзиком, поскольку они оба большие и зубчатые с длинным носом и ручкой на конце инструмента.

    Чаще всего сабельные пилы применяются на строительных площадках, при ремонте или реконструкции. Электроинструмент можно настроить с помощью аксессуаров, таких как зажимы или лезвия меньшего размера, в соответствии с вашими требованиями.

    ч. Лобзик



    Электролобзик, также известный как «штыковая пила», является наиболее эффективным электроинструментом для резки материалов различной формы. Это портативное устройство работает с помощью электродвигателя и пильного диска.

    Каждый раз, когда вы хотите вырезать из дерева или металла уникальную форму или стиль, электролобзик — это то, что вам нужно. Лобзики также лучше всего подходят для домашнего использования, так как с их помощью можно срезать фаски, вырезать тыквы и многое другое!

    4. Устройство для соединения бисквитов



    Часто называемые соединительными пластинами, соединительные детали используются для соединения двух деревянных деталей. Столярный станок состоит из закругленного пильного диска, который помогает прорезать отверстия небольшого размера для соединения деревянных деталей.

    Затем спрессованное печенье склеивают, чтобы оно оставалось цельным. В зависимости от проекта вы можете использовать прессованное печенье там, где вам это нужно. Как правило, он используется для соединения листовых материалов, таких как фанера, ДСП и ДВП средней плотности.

    5. Мощность Сандерс



    Шлифование является важнейшим аспектом столярных работ, так как оно удаляет вмятины, следы фрезерования и другие дефекты объекта. Для этой цели используются многие типы шлифовальных машин; самая полезная и большая из всех — ленточная шлифовальная машина.

    Он оснащен электродвигателем, парой цилиндров и наждачной бумагой, помогающей в обрезке и отделке деревянных предметов. Они также используются для сглаживания шероховатых поверхностей, выравнивания и придания формы объектам.

    Пример: орбитальная шлифовальная машина

    Орбитальные шлифовальные машины

    — это специализированный инструмент с яркой шлифовальной поверхностью. Как следует из названия, эта шлифовальная машина имеет круглую форму и работает при вращательном движении. Инструмент работает от электродвигателя, который работает на сверхвысокой скорости. Шлифовальный диск вращается по кругу, что облегчает обработку краев и углов.

    Орбитальные шлифовальные машины

    используются для различных работ, особенно для тех, которые требуют легкого шлифования.Это помогает подготовить поверхность к покраске, повторной отделке или герметизации. Финишная обработка поверхности невозможна без орбитальных шлифовальных машин, из-за которых их также называют «финишными шлифовальными машинами».

    6. Термофен



    Как следует из названия, тепловые пушки  – это портативные устройства, которые производят горячий воздух для самых разных задач. Например, тепловые пушки используются для удаления старой краски, термоусадочных материалов, таких как пленка, сухая древесина или трубы, сгибания жесткого пластика или оттаивания замерзших труб.

    Эти специальные пушки нуждаются в электричестве для производства тепла; как правило, температура горячего воздуха составляет от 100 до 550 градусов Цельсия. Тепло направляется к цели через сопло и распространяется электрическим вентилятором.

    7. Мощность Сверла



    Электродрель — это самый важный инструмент для любого коллекционера инструментов. Сверлильный станок с ручным и электрическим приводом используется для различных задач, таких как пробивка отверстия в стене, закручивание шурупов в твердом пространстве и т. д.

    Сверлильные станки можно найти в ряду разновидностей сверл ; самая популярная из них — перфоратор, который обсуждается ниже:

    а. Перфоратор

    Этот тип дрели, также известный как перфоратор или перфоратор, используется для задач, требующих скорости, эффективности и мощности.

    Ударные дрели

    работают быстрее, чем традиционная дрель, а это означает, что они могут пробивать отверстия точнее и мощнее.И лучшая часть? Всего этого можно достичь за короткое время.

    б. Ударный инструмент

    Импульсный шуруповерт является незаменимым помощником рабочих для создания мощной и мощной силы. По сравнению с дрелью, он легче и меньше. Однако он покрыт внешней втулкой, что делает его более безопасным при сверлении винтов и затяжке гаек. Отвертка создает как направленную вниз, так и вращающую силу, которая помогает ослабить винты и гайки.

    В отличие от перфораторов, которые функционируют только при движении внутрь и наружу, ударные инструменты  универсальны в том смысле, что они также вращаются.

    На рынке можно найти как проводной, так и беспроводной ударный инструмент.

    8. Ударный гайковерт



    Ударный гайковерт   также называется пневматическим пистолетом, динамометрическим пистолетом, пневматическим гайковертом и ударным инструментом. Эта форма электроинструмента обеспечивает высокий крутящий момент при небольшом усилии.Они функционируют с помощью сжатого воздуха. Однако вы можете найти их и в электрических, и в гидравлических моделях.

    Ударные гайковерты

    часто встречаются в ящиках с инструментами механиков. Они в основном используются для откручивания гаек с легковых и грузовых автомобилей. Обратите внимание, что ударные гайковерты издают громкий жужжащий звук, поэтому при их использовании лучше надевать средства защиты органов слуха.

    9. Фуганок



    Фуганок — это инструмент, который помогает сгладить или сгладить края поверхности, такой как древесина. Этот электроинструмент также режет древесину на желаемую ширину и ширину. В большинстве случаев, когда люди режут древесину вручную, это приводит к неровным краям. Но, к счастью, с помощью фуганка вы можете мгновенно выровнять острые края.

    Люди часто путают фуганки со рубанками из-за их сходства в использовании. Однако оба этих инструмента служат немного разным целям. Для выравнивания древесины или неровных краев следует использовать фуганки. С другой стороны, рубанки используются для придания параллельных поверхностей обеим сторонам деревянной детали.

    10. Токарный станок



    Токарный станок — популярный силовой станок, используемый для обработки различных материалов, таких как металл и дерево. Он состоит из вращательного привода, который вращает заготовку, установленную напротив режущего инструмента. Станок обеспечивает такие операции, как шлифование, накатка, резка, сверление, облицовка и токарная обработка.

    Профессионалы, такие как часовщики, гончары, слесари и дизайнеры, во многом полагаются на токарный станок в своих повседневных рабочих проектах.

    Некоторые из предметов, которые можно создать на токарных станках, включают подсвечники, стволы оружия, кии, ножки стола, винты, чаши, коленчатые валы и многое другое.

    11. Гвоздильный пистолет



    Гвоздильные пистолеты или гвоздезабиватели — это тип инструментов, которые используются для забивания гвоздей в дерево или любой другой материал. Но есть так много других инструментов, которые могут дать вам тот же результат; один из них ручной молоток. Так чем же отличается пистолет для гвоздей? Гвоздильные пистолеты специально используются в обстоятельствах, когда простые инструменты, такие как ручной молоток, не могут вбить объект.Это происходит, когда материал настолько прочный, что обычный электроинструмент не может забить гвоздь.

    Как они работают?

    Устройство питается от пневматического сжатого воздуха, электромагнетизма или легковоспламеняющихся газов, таких как пропан или бутан.

    Этот тип инструмента в основном используется плотниками для кровельных, отделочных работ и полов. Помимо профессиональных работников, его могут рассмотреть и любители, не имеющие навыков и знаний в области ковроводства.

    12. Маршрутизатор



    Фрезер — это мощный инструмент, который «фрезерует» отверстия в таких материалах, как дерево или пластик. Обычно столяры используют фрезеры для изготовления шкафов. Для них эти инструменты чрезвычайно портативны и универсальны, поэтому они просто необходимы.

    Наиболее распространенный фрезерный станок состоит из шпинделя, который приводится в движение электродвигателем, и ручного рубанка. Хотя это может быть один из самых важных инструментов для столяров, фрезер может пригодиться и дома.Вы можете использовать его для обрезки, формирования и обрезки краев. Это также помогает вырезать аккуратные шпунты и дверные петли, вырезать контуры и многое другое.

    13. Штроборез



    Штроборез — это специальный инструмент, предназначенный для прорезания канавок/канавок в стенах, чтобы можно было легко установить электрические трубы или проводку. Они приводятся в действие электродвигателем, который приводит в движение диски. Поскольку они ручные, они обеспечивают универсальность для пользователя.Это облегчает проникновение в труднодоступные места на стенах.

    Некоторые из распространенных применений штроборезов включают укладку электрического стола, прорезание канавок, установку труб в стены, вставку каналов в каменные стены и т. д.

    14. Набор силовых трещоток

    Как и в случае с дрелью, вы можете отказаться от ручного трещоточного механизма и выбрать набор с механическим храповым механизмом. Большинство наборов с храповым механизмом в наши дни питаются от батареи (без шнура).

    15.Комбинированные наборы электроинструментов

    Если вы только начинаете собирать свою коллекцию инструментов, одним из экономичных подходов является приобретение комбинированного набора электроинструментов, подобного приведенному выше, который представляет собой набор электроинструментов 8-в-1, включая дрель, ударный инструмент, циркулярную пилу, сабельную пилу. , осциллирующий инструмент, лобзик и орбитальная шлифовальная машина… что в значительной степени дает вам хороший набор инструментов.

    Обзор электроинструментов

    Родственный: Типы ящиков для инструментов | Виды тачек | Виды граблей | Типы ножниц | Советы по безопасности электроинструмента | Техническое обслуживание электроинструментов | Типы инструментов  | Типы моек высокого давления | Типы вариантов защитных очков | Типы зубил

    Розыгрыши домашней стратосферы…

    Примите участие в розыгрыше Мелкая бытовая техника

    Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

    Бесплатные раскраски и книги для детей

    Бесплатно скачать и распечатать.

    Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

    VEVOR 4800 Вт Электрический штроборез Прорезной станок для резки канавок Резак для бетона 42 мм

    Все товары поставляются бесплатно; часть удаленного места требует дополнительных сборов за доставку; отсутствие таможенных сборов.

    Сроки доставки

    Примечание: время доставки зависит от COVID-19, и время доставки грузов будет задержано на 3 дня! Спасибо за понимание!

    Мы используем UPS Ground, DHL Ground, GLS для доставки ваших заказов.

    UPS Ground: Время доставки 2-6 рабочих дней.

    DHL Ground: Время доставки 2-6 рабочих дней.

    GLS: время доставки 2-6 рабочих дней.

    DHL Тяжелые грузы: время доставки 5-10 рабочих дней.

    ДНИ ДОСТАВКИ: 2-6 ДНЕЙ (2-6 ДНЕЙ ДЛЯ 99% ЕС)

    24 ЧАСА ДОСТАВКА

    ДОСТАВКА ИЗ Jenec & Boulevard

    О модификации

    После оплаты сообщите нам по телефону или Электронная почта. И если какие-либо изменения необходимы, прежде чем мы отправим вашу посылку.

    Клиент будет нести ответственность за все дополнительные расходы, связанные с изменением адреса, если контакт будет сделан после того, как товар был отправлен.

    Международная закупка

    Импортные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Покупатель должен нести ответственность за эти расходы.

    Правила возврата

    Добро пожаловать на страницу правил возврата на нашем сайте. Все товары на нашем сайте почему-то возвращаются бесплатно в течение 30 дней! Ниже приведена спецификация наших правил возврата.

    Претензия

    Наша политика возврата на сайте подходит для нашего официального сайта, но мы не несем ответственности за другой сайт, который продает наш бренд VEVOR.

    Условия бесплатного возврата:

    Прибыл поврежден

    Если ваш продукт поврежден в пути, это наша обязанность, за исключением человеческого ущерба. Когда ваш продукт сломан, вам необходимо отправить нам фотографии сломанного продукта.

    Отсутствует деталь

    Если детали вашего продукта отсутствуют, мы можем выслать вам запасные части или сначала вернуть вам деньги. Если детали вашего продукта нарушают работу вашего продукта, вы не можете отремонтировать его самостоятельно или найти местного технического специалиста, и мы рассмотрим замена нового элемента для вас.

    Отправлен не тот товар

    Если вы получили товар, который не соответствует заказу, вы можете отправить нам фотографии товара; мы сделаем возврат услуг для вас.

    Не работает или неисправен

    Когда вы получаете неработающий продукт, вы можете обратиться в нашу службу поддержки за помощью в решении проблемы, и мы дадим вам соответствующий технический ответ. Если он все еще не работает, вы можете запросить возврат.

    Когда вы получаете дефектный продукт, вы можете обратиться в нашу службу поддержки клиентов за технической помощью или решением.Если вы можете отремонтировать его самостоятельно или в местном магазине, мы предоставим компенсацию.

    Условия, несовместимые с бесплатным возвратом:

    Прибыл слишком поздно

    Если вы долго ждали товар и не хотите его, мы искренне извиняемся за ситуацию. Поскольку наши продукты предназначены для тяжелых условий эксплуатации, время обработки больше, чем у легкой упаковки.

    Если товар распродан и вы получили его слишком поздно, мы можем компенсировать вам, например, код купона или частичное возмещение.

    Не хочу

    Если вы уже получили товар, но передумали и больше не хотите, и если вы заказали его по ошибке, передумали или цена изменилась, вы не можете вернуть и возврат.

    Не соответствует описанию

    Если вы получили товар, который не соответствует описанию или изображению товара, вы можете отправить нам отзыв. В зависимости от конкретной причины мы решим, следует ли вернуть стоимость доставки.

    Не похоже на подлинный

    Как бренд премиум-класса, работающий уже 8 лет, все наши продукты являются совершенно новыми, и вы также можете искать их на других платформах.

    Нет руководства или нестандартное руководство

    Когда вы получаете дефектный продукт, вы можете сначала связаться с нашей службой поддержки клиентов по электронной почте; Мы вышлем вам видео или текстовое руководство по установке.

    Не подходит

    Если размер полученного вами товара не подходит, вы можете сначала связаться с нами, чтобы предоставить подходящее решение по причине, вызванной нами.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
