Штроборез своими руками: пошаговая инструкция по изготовлению

Содержание

1. Что такое штроборез по газобетону
2. Штроборез для пеноблоков – конструктивные особенности
3. Штроборез самодельный – простейший вариант
4. Как сделать штроборез из болгарки
5. Изготавливаем пылесос для штробореза своими руками
6. Штроборез своими руками с регулировкой глубины штробления
7. Насадка штроборез на болгарку своими руками с двумя дисками
8. Как правильно эксплуатировать штроборез ручной по газобетону
9. Заключение
10. Похожие статьи:

В процессе возведения зданий, а также при благоустройстве жилья с газобетонными стенами возникает необходимость выполнить в пористом бетоне пазы заданной формы. В них укладывают провода, водопроводные трубы, арматуру, а также различные коммуникации. Для формирования каналов нецелесообразно приобретать промышленное оборудование. Изготовив своими силами из болгарки штроборез, можно быстро и при небольших затратах произвести штробление. Разберемся, что такое штроборез-болгарка и как его изготовить.

Что такое штроборез по газобетону

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

• труб водоснабжения;
• магистралей отопления;
• проводов электропитания;
• канализационных стояков.

Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

• шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
• пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
• промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

• сокращает продолжительность прокладки каналов в стенах;
• уменьшает трудоемкость строительных операций по штроблению;
• позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
• обеспечивает возможность регулировки ширины и глубины формируемой полости;
• производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
• формирует канал правильной формы с постоянными размерами по длине.

Применение самостоятельно изготовленного инструмента обеспечивает:

• снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
• возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаций.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

• на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
• модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

• на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

• увеличенной скорости штробления;
• ровной поверхности стенок паза;
• четкой геометрии канала;
• повышенной безопасности;
• возможности аспирации.

Современный электрический инструмент для штробления включает:

• защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
• аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
• рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
• рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
• электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об. /мин.

Устройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

• регулировку частоты вращения шпинделя;
• плавный пуск двигателя при включении;
• торможение диска при отключении питания;
• блокировку мотора при нагреве;
• уменьшение вибрационных колебаний.

Благодаря дополнительным функциям резко повышается цена на промышленный штроборез для газобетона. Своими руками изготавливая штроборез для болгарки, нет необходимости вносить дополнительные изменения в электрическую часть устройства.

Штроборез самодельный – простейший вариант

Не внося серьезных изменений в конструкцию болгарки, можно быстро и без затрат изготовить простейшее устройство для штробления путем фиксации на валу одного диска для работы по бетону.

Порядок работ с инструментом:

• Закрепить на валу диск для работы по бетону.
• Сделать разметку на обрабатываемой поверхности.
• Выполнить два прохода и сформировать паз нужного размера.

Этот метод имеет минусы:

• проблематично обеспечить стабильность размера;
• сложно выдержать глубину паза.

При увеличении длины шпинделя можно установить на него пару бетонных дисков и за один цикл сформировать канал. Это сэкономит время, но не решит проблему пылеобразования.

Как сделать штроборез из болгарки

Для самостоятельного изготовления полноценного инструмента необходимо решить следующие задачи:

• выполнить эффективную аспирацию;
• надежно зафиксировать на шпинделе пару дисков;
• обеспечить регулировку глубины канала.

Остановимся на особенностях решения этих вопросов.

Изготавливаем пылесос для штробореза своими руками

Процесс сооружения пылеприемника предусматривает следующие операции:

• Разметку и вырезание заготовок.
• Выполнение отверстия под всасывающий патрубок.
• Крепление к площадке боковин.
• Прихватку обечайки.
• Крепление патрубка.
• Контроль точности сборки.
• Окончательную проварку.

Изготовление защитного кожуха – сборочная операция, для выполнения которой необходимо владеть навыками сварки и слесарных работ.

Штроборез своими руками с регулировкой глубины штробления

Для регулирования глубины канала необходимо обеспечить возможность поворота верхней части кожуха и фиксации ее в нужном положении.

• Шарнирно соединить верх кожуха с основанием.
• Закрепить болт для фиксации в нужном положении.
• Прикрепить боковины, предотвращающие пыление.

На готовом узле можно установить колесики, обеспечивающие возможность плавного перемещения.

Насадка штроборез на болгарку своими руками с двумя дисками

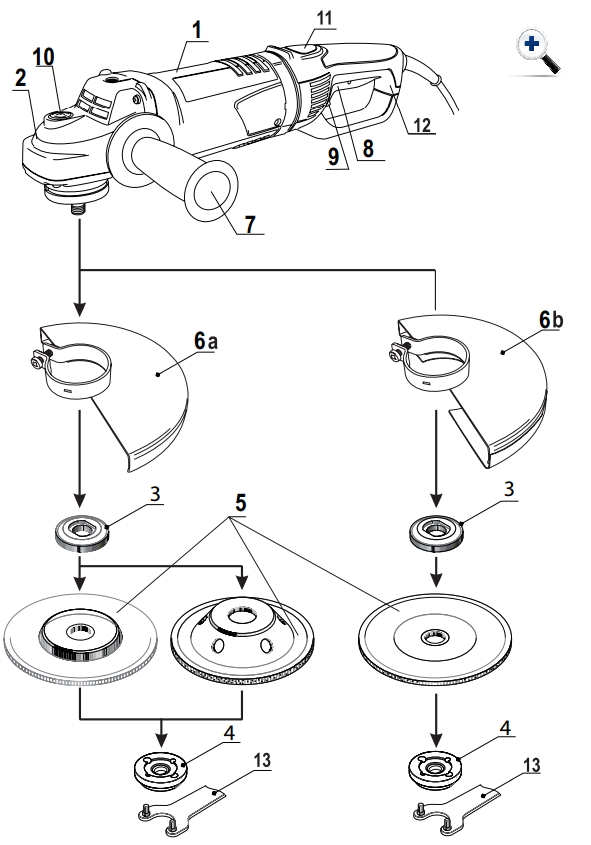

Для крепления рабочего органа нет необходимости производить разборку болгарки. Порядок действий:

• Установите на шпиндель первый круг.
• Наденьте распорную втулку или пакет шайб.
• Наденьте на вал второй диск.
• Навинтите гайку и плотно затяните ее.

Остается прикрепить аспирационный кожух, подключить трубу и испытать инструмент в работе.

Как правильно эксплуатировать штроборез ручной по газобетону

После сборки следует проверить работоспособность устройства на предварительно размеченном участке резания и обучиться навыкам работы. Последовательность действий:

• Соберите на валу диски со втулкой и зажмите их гайкой.
• Установите необходимую глубину паза и включите узел аспирации.
• Нажмите на кнопку включения после подключения к сети.
• Коснитесь размеченной поверхности и выполняйте штробление.

Следует передвигать устройство после погружения дисков на нужный уровень. Важно контролировать нагрев двигателя и периодически останавливать мотор для охлаждения.

Заключение

Собранный своими руками инструмент на основе болгарки позволит выполнить работы по штроблению для прокладки труб и электропроводки. Важно соблюдать требования техники безопасности. При увеличенных объемах работ целесообразно приобрести промышленное оборудование для нарезки каналов.

Как вам статья?

Станок из болгарки своими руками отрезной и шлифовальный

Домашняя мастерская – это настоящее таинство, где владельцы с умелыми руками могут создавать предметы интерьера, декор, подготовиться к ремонту или заготовить материалы. Конечно же, подразумевается оснащение, но все необходимое оборудование стоит довольно дорого.

Отрезной станок

В этом случае нередко станки изготавливаются из ручного инструмента, в частности, так можно применить болгарку, получив резак, шлифмашинку и/или фрезер. Отрезной станок из болгарки очень напоминает погружную дисковую пилу, но с его помощью можно обрабатывать практически все виды материалов, а также выполнять работы по шлифованию и фрезерованию.

Содержание:

• Оборудование своими руками
• Самодельное оборудование – приспосабливаем ручной инструмент к цеховому использованию
• Резак на платформе
• Станок для шлифовки своими руками
• Не забывайте о безопасности
• Насадки и ручные приспособления для болгарки

Оборудование своими руками

Самодельное оборудование – приспосабливаем ручной инструмент к цеховому использованию

На видео показан выполненный самостоятельно отрезной станок из болгарки по чертежам. В качестве базовой конструкции можно выбрать несколько вариантов и многофункционально использовать такую универсальную болгарку, с помощью которой можно резать, шлифовать, фрезеровать, заниматься художественной фрезеровкой по древесине. Когда видишь работы, сделанные с помощью общеизвестного инструмента, приходишь в настоящее изумление.

Приспособление для болгарки

Безусловно, этот инструмент заслуживает усовершенствования, лучше делать по чертежам. Теперь разберемся, как приспособить и получить полноценное оборудование, с помощью которого можно резать и обрабатывать дерево и другие материалы. Интересна совмещенная самодельная шлифмашинка и фрезерная версия для столярных работ.

Резак на платформе

Самым простым и доступным вариантом для мини-цеха может стать самодельная версия, приспособленная к работе на столе. При этом основной инструмент не крепится статично и может быть снят со станины в любое время. Платформа выполнена из сваренного стального листа, с кронштейном, закрепленном на пружине. Именно он является держателем электроинструмента и обеспечивает направляющий рез.

Основную сложность исполнения составляет станина. Хотя сложность относительная, все же некоторым читателям будет интересно узнать детали изготовления. Они показаны в видео, которое последовательно освещает многие вопросы, с ними необходимо ознакомиться при изготовлении такой платформы. Предложенный отрезной станок имеет усовершенствованную конструкцию и подходит больше для работы с металлом, обеспечивая требуемую жесткость и удобство в работе. Благодаря простым приспособлениям позволяет делать подрезку под углом. Особенно будет оценен владельцами небольших кузнечных мастерских.

Предлагаем также чертежи станины. Если вы понимаете общий принцип изготовления, то вам ничего не стоит придумать свой вариант платформы, который, возможно, будет более выигрышным, чем предложенные.

Станок для шлифовки своими руками

Хороший вариант для шлифовки, с помощью которого можно делать довольно сложные операции, можно сделать из ручного оборудования. Его ключевым отличием будет высокая точность. Таким образом при определенных навыках и ловкости можно приспособить оборудование к фрезеровке, например, дерева. На фото показано, каким образом это будет приблизительно выглядеть.

Шлифовалка

Опять же подразумевается жесткое крепление инструмента, благодаря чему получается высокая точность и качество шлифовки. На фотографии видно, что оборудование представляет собой раму из фанеры, инструмент крепится с помощью зажимающих болтов, то есть можно использовать в любое время в качестве мобильного инструмента. Конструкция может быть еще проще, но не менее удобной, чем предыдущая.

Крепление болгарки

Пойти можно еще проще, как, например, сделал владелец инструмента, показанного на фотографии.

Простейшая шлифовалка

Не забывайте о безопасности

Основной проблемой такого оборудования становится техника безопасности. Сделать станок для болгарки не проблема, но нарушение безопасности может привести не только к тяжелым травмам, но и потере конечности. На фото показана усовершенствованная конструкция приспособления, которую не мешает дополнить сверху защитным кожухом. Чтобы исключить случайное попадание рук в область реза, также потребуется защита и кнопка аварийного освещения.

Как совместить оборудование в одном приспособлении и учесть параметры безопасности

На фото показан один из вариантов решения, который можно считать универсальным, – одна платформа может стать основой для отрезного и шлифовального оборудования. При этом инструмент можно снимать и использовать как мобильное приспособление для резки металла и дерева.

Для реализации такой версии потребуется регулировка местоположения кожуха и жесткая фиксация направляющей отрезного станка.

Насадки и ручные приспособления для болгарки

Обратите внимание, что такие стойки шлифовальных и других типов оборудования уже свободно продаются в магазинах и относятся к универсальному ручному инструменту. Различные конструкции хорошо продуманы, просты в использовании и обеспечивают оптимальные параметры эксплуатации ручного оборудования, позволяют выполнять резку и шлифовку.

Для болгарок предложены различные ручные насадки, которые упрощают использование. Например, это насадка под штроборез или инструмента для резки проемов. Ее можно сделать из специального конструкционного приспособления.

Предложенный вариант, подсоединен к пылесосу, отводящему бетонную пыль и улучшающему параметры использования. Для «домашнего» изготовления можно приспособить более простой самодельный станок из болгарки.

Возможно, вы предложите и свой станок для болгарки по чертежам собственного изготовления подобного оборудования мини-цеха, которыми захотите поделиться.

Тест продукта: Штроборез Makita SG1251

За те годы, что я проработал в электротехнической промышленности, штробление стен всегда было одной из тех областей, где я взвешивал преимущества покупки специального инструмента (который часто может быть дорогой) и обычно прихожу к решению, что вместо этого я буду использовать перфоратор.

Когда представители PE связались со мной и сообщили, что я могу опробовать стенорез Makita SG1251 для журнала, у меня появилась возможность лично убедиться, действительно ли инвестиции того стоят.

Простота в использовании
Я должен начать с того, что при доставке этого нового инструмента произошел редкий случай: я действительно прочитал руководство от корки до корки! Это было разумное решение, так как пошаговые инструкции хорошо изложены и действительно помогли мне понять этого новейшего члена моего набора инструментов.

В мгновение ока я смог открыть крышку, чтобы установить ширину двойных алмазных дисков 125 мм. Этому процессу способствует простая система прокладок для лезвий шириной от 6 мм до 30 мм с шагом 3 мм.

Перед тем, как протестировать инструмент, я уже был впечатлен (и удивлен) тем, насколько он легкий, тем более, что я получил много предупреждений от других искр о том, насколько громоздкими и тяжелыми могут быть традиционные штроборезные станки. По-видимому, это одна из причин, по которой многие до сих пор используют старый метод работы с молотком и валиком, хотите верьте, хотите нет!

В случае с настенным штроборезом SG1251 я мог довольно удобно удерживать вес устройства в одной руке, а передняя ручка (которая также регулируется) позволяла мне управлять оборудованием с чувством уверенности, что он не собирался выскальзывать из моих рук.

С надежно прикрепленным пылеудаляющим аппаратом я запустил двигатель и сразу же заметил плавный пуск, который позволил моему телу легко проникнуть в шум и вибрацию. Если учесть, какое это мощное оборудование, шум был далеко не таким сильным, как я думал (я ожидал визжащего звука мясорубки), и я мог использовать его с комфортом, не раздражаясь.

Совместив выемку на основании бегунка с линией реза, я очень легко выточил канал для выключателя света в два раза быстрее и был на седьмом небе от того, насколько он был прямым, точным и аккуратным! Кроме того, из-за закрытой конструкции защитного кожуха количество пыли было минимальным — мы заполнили целый вакуумный мешок пылью после 10 погонь по 1,5 м каждая.

Аккуратно делает это
Разрез был таким аккуратным – все, что потребовалось, это немного выточить зубилом, чтобы выбить центр, и у меня остался профессиональный и красивый прямой канал для прокладки кабелей – и все это менее чем за половину времени, которое обычно требуется мне, чтобы просверлить канал с помощью перфоратора SDS. С тех пор этот продукт стал неотъемлемой частью моего набора инструментов, с отличными результатами при решении множества задач.

Если бы я мог сделать одно улучшение, то я бы предпочел систему блокировки без ключа для крышки, чтобы иметь возможность регулировать ширину паза, поскольку это может понадобиться вам часто, если во время работы вы сталкиваетесь с канавками разного размера. вы работаете. Изменить глубину канавки стало проще — достаточно было ослабить зажимной винт и отрегулировать указатель перед затягиванием зажима, а глубину канавки можно установить в диапазоне от 0 до 30 мм.

После продолжительного использования этого нового стенореза Makita мне теперь интересно, о чем я думал, используя перфоратор для чеканки все эти годы. Если, как и я, вы обдумывали, стоит ли инвестировать в такой инструмент, я могу с уверенностью сказать, что в конечном итоге деньги будут потрачены не зря!

Для получения дополнительной информации о штроборезе Makita SG1251 посетите веб-сайт: www. makitauk.com

Вырезание и заполнение штроб в кирпичных и бетонных стенах

В этом руководстве по проекту «Сделай сам» мы покажем вам процесс вырезания штроб в стенах, в том числе кирпичные и бетонные стены с помощью резака для канавок, а затем как проложить кабелепровод и кабели в канавке, а затем снова заполнить ее, готовую к штукатурке.

При прокладке любого вида электрического кабеля в доме часто проще всего проложить его через чердак, но когда его нужно спустить по стене к розетке или выключателю, простое крепление его к стене выглядит очень неаккуратно, как это часто бывает в транкинге.

Лучшее решение здесь — просто закопать его в стену, а для этого вам нужно создать так называемую погоню, читайте дальше, чтобы узнать все, что вам нужно знать.

Правила электромонтажных работ

Я уверен, вы знаете, что электричество чрезвычайно опасно даже для тех, кто умеет с ним работать, не говоря уже о тех, кто этого не делает. По этой причине многие виды электромонтажных работ запрещены к выполнению, если вы не относитесь к категории «компетентных» лиц.

На самом деле это означает, что если вы не зарегистрированы полностью по Части P, то объем ваших электромонтажных работ по дому ограничивается простой заменой розеток и лицевых панелей выключателей, и все!

Хотя вам не разрешено выполнять многие виды электромонтажных работ, если вы прокладываете много кабелей/проводов, некоторые электрики разрешат вам перерезать для них все каналы. Поскольку это не очень приятная работа, она избавляет их от нее, а также экономит вам несколько фунтов, делая ее самостоятельно.

Для получения дополнительной информации о том, как оставаться в безопасности при работе с электрооборудованием или рядом с ним, см. наш проект по электробезопасности здесь.

Правила вырезания пазов в стенах

Вырезание пазов в стенах — это не просто размещение их в произвольном месте в нужном месте. Существуют очень четкие рекомендации, которым необходимо следовать, чтобы сделать установку электрических кабелей максимально безопасной для вас и всех, кто входит в ваш дом.

Полное и подробное описание мест, где разрешено прокладывать кабели и провода в лотках, см. в нашем проекте электрических безопасных зон здесь.

Вкратце их можно резюмировать следующим образом:

• Вертикальные прорези не должны быть глубже одной трети общей толщины стены
• В пустотелой стене вертикальные прорези должны быть не глубже одной трети толщины стены обшивка, в которую они укладываются
• Не допускается выполнение штроб, горизонтальных или вертикальных, вплотную друг к другу
• Горизонтальные штробы не должны быть глубже одной шестой толщины толщины стенки
• В полости стены горизонтальные штробы не должны быть глубже одной шестой толщины кожи они находятся в
• Погони должны идти от A до B по прямой линии, а диагональные погони должны никогда не использоваться

Когда дело доходит до обрезки погонь, это действительно просто здравый смысл. Если погоня слишком глубокая, это ухудшит устойчивость стены, а если погони вплотную, стены нет!

Всегда нужно помнить, что человек, выполняющий электромонтажные работы, может быть не тем человеком, который хочет повесить картину на эту стену или вставить в нее люк или окно. Поэтому все погони должны быть разумно размещены, чтобы дать каждому возможность понять, где они находятся по отношению к источникам света, выключателям, розеткам и точкам подключения приборов.

И последнее, на что следует обратить внимание: существуют также правила, разрешающие размещать розетки и выключатели на стенах, чтобы они были доступны для всех, даже для людей с ограниченными возможностями. Для получения полной информации об этом см. наш проект высоты сокета здесь.

Электрический штроборез в стене

Что такое штроборез?

Традиционно, если вы хотели вырезать канавку в стене, это в основном делалось с помощью угловой шлифовальной машины и отрезного диска, чтобы вырезать 2 канала в поверхности стены по размеру и глубине вашей канавки, а затем вам приходилось использовать молоток и валик. чтобы вырубить миномет между ними.

Сегодня этот процесс значительно упрощается с помощью чеканной машины. Инструмент для чеканки, показанный на изображении ниже, представляет собой угловую шлифовальную машину с двумя параллельными лезвиями. Глубину лезвий можно отрегулировать, к концу вставить шланг пылесоса, и все готово.

Поскольку они электрические, в них нет настоящей традиционной системы пылеподавления (на водной основе), кроме вакуумной насадки, из-за которой они по-прежнему сильно запыляются при использовании, но время, которое они сэкономили, стоит последующей очистки. .

Чтобы использовать машину для погони, вы просто прокладываете маршрут, по которому вы хотите, чтобы ваша погоня (ссылаясь на правила, перечисленные выше), отмечает положение погони на стене, а затем проводите инструментом по линии, где 2 режущих лезвия режут идеальная погоня.

Большинство нарезных резцов имеют ширину до 50 мм и глубину около 40–50 мм (в зависимости от типа и модели нарезного станка). Между шириной и глубиной глубина, безусловно, является наиболее важным показателем, поскольку в соответствии с правилами вы ограничены глубиной реза, которую вы можете сделать, по сравнению с его толщиной.

Слишком глубокая прорезь может повлиять на структурную жесткость стены!

Также стоит упомянуть, что некоторые чеканочные станки имеют специальные насадки, которые позволяют вырезать пазы для розеток/переключателей так, чтобы они идеально садились.

Если вы хотите приобрести собственную машину для чеканки, подумайте о том, чтобы приобрести машину с этой функцией. Кроме того, это отличная идея, если он также имеет встроенный лазерный свет. Это проецирует прямую линию на поверхность, над которой вы работаете, по которой вы можете следовать, чтобы разрез оставался прямым.

Простой штроборез для вырезания кабельных канавок

Инструменты и изделия, используемые для штробления стен

Для успешного штробления стены вам потребуются следующие инструменты и продукты:

Задние коробки и т. д. 9 0060

CHASE RUTCHTROAD TOOL использовать один, чтобы вырезать погоню в стене.

Шаг 1. Проверка стены

Перед тем, как что-либо делать, самое первое действие — пробежаться по поверхности стены с помощью детектора труб и кабелей, чтобы убедиться, что в стене, где вы предлагаете, нет труб или кабелей. чтобы запустить ваши погони.

Если все хорошо, то никаких подарков не будет, однако если там что-то есть, вам нужно будет изменить свой маршрут, чтобы избежать их.

Шаг 2. Отметьте погоню на стене

После того, как вы проверили стену и убедились, что ничто не мешает вам провести погоню или погони, следующая задача — точно отметить, где она будет. иди на стену.

Поскольку большинство торговцев делают это изо дня в день, им, как правило, не нужно выполнять этот этап, поскольку их оценка на глаз в значительной степени точна.

От точки входа погони в комнату (например, с потолка или пола) расположите ватерпас на стене, выровняйте его и проведите линию от точки входа вниз/вверх до новой розетки/выключателя собирается (убедившись, что он находится в нужном месте в соответствии с правилами высоты/положения, указанными в проекте выше).

После того, как вы нарисовали свою линию, поместите заднюю коробку/узорную коробку на место, выровняйте ее, а затем обведите. Это тоже надо будет прогнать.

Этап 3. Настройка станка для нарезки

После того, как все будет правильно размечено, следующей задачей будет настройка станка для нарезки, чтобы он делал пропил нужного размера, как по ширине, так и по глубине.

Настройка ширины во многом будет зависеть от типа вашей нарезки, но в целом это так же просто, как расширение или сужение отрезных дисков, если они скользят по направляющим, или добавление или удаление отрезных дисков и прокладок.

Полная информация о том, как установить ширину реза для вашей конкретной машины, будет включена в инструкции производителя.

Наконец, вам нужно будет установить глубину резания. Как уже говорилось, в зависимости от того, насколько толстая стена, в которую вы гонитесь, будет зависеть, насколько глубокой может быть ваша погоня, поэтому сначала вам нужно это выяснить.

Часто самый простой способ сделать это — получить доступ к чердаку, подойти к настенной пластине, и вы увидите верхнюю часть настенной пластины, ширину любых полостей и, что более важно, ширину кирпичей или блоков. использовал.

Измерив это, измерьте глубину кабельного канала, который будет закрывать кабель в стене.

Убедитесь, что вы установили глубину выреза немного больше, чем глубина трубопровода, который вы будете прокладывать в желобе, чтобы вы могли заполнить его сверху, как только он будет закреплен на месте.

Для установки глубины часто имеется ручка для поворота, которая ослабляет положение кожуха (защита над лезвиями) и количество выступающих лезвий под ним. Поскольку кожух располагается на поверхности стен, это эффективно определяет, насколько глубоко каждое лезвие врезается в поверхность.

Опять же, убедитесь, что глубина установлена ​​правильно и не слишком велика.

Шаг 4. Накройте все пылезащитным чехлом

Как мы уже упоминали, вырезание канавок в стенах – очень пыльная работа ! Отрезные диски выбрасывают тонны пыли повсюду, даже при работающем пылесосе, который всасывает как можно больше пыли.

Чтобы все было надежно защищено, любая мебель или предметы, которые нельзя переместить, должны быть полностью покрыты пылезащитными чехлами или старыми заготовками!

Шаг 5. Вырежьте погоню(-и)

После того, как все размечено, ваша машина для погони настроена и готова к работе, поместите ее на стену и совместите лазерный прицел с линией разреза. Расположите переднюю часть кожуха на стене и поднимите нижний край вверх, вытягивая режущие диски из стены.

При подключенном и работающем пылесосе запустите чеканную машину, а затем осторожно погрузите режущие диски в поверхность стен. Постарайтесь прижать их к стене и как можно быстрее, чтобы пылесос сразу начал всасывать пыль.

Аккуратно перемещайте машину вниз или вверх по линии реза, не торопясь и следя за ней точно и по прямой линии. Не заставляйте его, позвольте машине сделать работу.

Как только вы дойдете до конца, повторите еще раз для всех патресс-боксов/задних ящиков, которые также нужно загнать.

Как всегда, всегда думайте о безопасности, особенно в такой пыли! — перед началом убедитесь, что на вас надеты защитные очки, перчатки, старая одежда и, что более важно, маска FFP3 хорошего качества!

Этап 6. Чистый рез канавки

После того, как вы обрежете линии канавки, а также все канавки задней коробки, если это не машина с несколькими режущими роликами, которая также очищает большую часть мусора от центра канавки, это теперь нужно удалить.

Лучший и самый простой способ сделать это — просто постучать по нему с помощью долота/болстера подходящего размера и молотка.

Когда вы выбиваете раствор, убедитесь, что вы проводите лезвием по основанию траншеи погони и делаете его максимально гладким.

Шаг 7. Размещение кабелей/проводов

После полной очистки отрежьте кусок кабеля нужной длины и протяните его вниз/вверх от точки входа и вдоль желоба.

Измерьте и отрежьте кабель-канал/ПВХ по длине, затем наденьте его на кабель и закрепите на месте с помощью винтов и дюбелей или бетонных гвоздей.

Если у вашего короба/кабелепровода есть крышка, снимите переднюю крышку, поддев ее, затем закрепите кабелепровод на месте и проложите кабели. Установив кабели, замените крышку кабелепровода, надавив на нее до щелчка.

Шаг 8. Уборка

После того, как все установлено на место, последняя работа теперь состоит в том, чтобы провести действительно приличную очистку, не торопясь и удаляя все следы пыли.

Убедитесь, что вся пыль собрана и вымыта пылесосом, так как из-за того, что она является абразивной, даже небольшие следы могут оставить следы и повредить деликатные поверхности.

Заполнение желобков

Заполнение желобов, когда кабелепровод и кабели вставлены, зависит от личного вкуса и того, что в большинстве случаев вам удобно использовать для получения наилучшего и гладкого покрытия.

Из-за глубины канавки мы предпочитаем использовать смесь песка и цемента, чтобы сделать канавку действительно твердой при установке. Это дает любому будущему энтузиасту DIY или строителю подсказку, что что-то есть, если они попытаются забить гвозди в стену.

Для правильного заполнения канавки:

• Смешайте раствор в соотношении 3 мягкого песка, 1 острого и 1 цемента, чтобы получить прочную смесь, которая все еще остается эластичной.
• Затем покрасьте канавку неразбавленным клеем ПВА, чтобы придать наилучшие шансы попасть в канал в погоне
• Миномет хорошо вставлен в канавку, и канавка заполнена. Затем по обеим сторонам стены кладут мастерок, охватывающий канавку, и тянут вверх, чтобы срезать излишки раствора.
• Затем гравировку оставляют на 30 минут или около того, после чего мы используем остроконечную кельму, чтобы срезать поверхность примерно на 3 мм, чтобы можно было покрыть ее обезжиренной штукатуркой (информацию о оштукатуривании можно найти в нашем проекте обезжиривания). При заполнении швов на стенах, подлежащих облицовке плиткой через 9 часов, шпаклевка не требуется.№ 0060
• После того, как штукатурка была нанесена и ей дали высохнуть в течение необходимого времени, можно приступить к отделке по вашему выбору, и все готово!

Удачно вырезанная и заполненная канавка на поверхности стены

Выемки также могут быть заполнены штукатуркой, называемой ремонтной штукатуркой или однослойной штукатуркой. Обычно его можно наносить слоями толщиной до 50 мм, но, несмотря на то, что написано на упаковке, при такой толщине он будет провисать, поэтому, если вам предстоит глубокая гонка, наносите слой слоями.

Если вы используете штукатурку One Coat, убедитесь, что вы хорошо смочили канавку перед ее нанесением. Штукатурка очень быстро высыхает и сильно трескается, если ее влажность не поддерживается.

Прорезание отверстий в стенах для электрического кабеля является довольно простой работой, и после того, как вы привыкнете к машине для забивки, вы сможете выполнить ее довольно быстро и легко, и, если ваш электрик разрешит, область электромонтажных работ, которую вы можете выполнить себя и сэкономить время и деньги.
