Гибочный станок для арматуры своими руками

В повседневной жизни при осуществлении строительных мероприятий, периодически требуются работы, требующие гибочных работ из такого строительного материала, как арматурные стержни. Руками сгибать такой толстый материал очень сложно.

Именно поэтому и был придуман гибочный станок для арматурного материала. Такое приспособление получило широкое распространение в металлопрокате и достигло промышленных масштабов. Покупка дорогостоящего оборудования многим не по карману, однако, нашёлся выход из ситуации. Был создан самодельный гибочный агрегат, чтобы упростить многим людям работу с металлом.

Содержание

• 1 Основные понятия и область применения
  • 1.1 Классификация арматуры
    • 1.1.1 На сегодняшний день производится 6 различных классов арматуры
    • 1.1.2 Разновидности
    • 1.1.3 Конструкция самодельного гибочного станка
    • 1.1.4 Процесс сборки станка для сгиба арматуры
    • 1.1.5 Общие отзывы и подведение итогов
    • 1. 1.6 Видео обзоры

Гибочный станок предназначен для сгибания арматуры различного диаметра и металлических прутков, для придания материалу необходимую форму. Применяется такое оборудование, как в промышленности, так и быту. С его помощью можно изготавливать теплицы. Широко используется при армировании фундаментов и бетонных конструкций. Если вам необходимо изготовить элементы декора из металлических стержней, то такое оборудование сослужит верным инструментом.

Прежде чем мы начнём знакомиться с самим станком, необходимо ознакомиться с классификацией арматуры.

Классификация арматуры

Арматура

В нашей стране существует обязательный ГОСТ 52544 — 2006 по созданию арматурного прута. Согласно ему арматурой принято считать металлический прут с круглым сечением, а также имеющим гладкую поверхность или поверхность с периодическим профилем. Диаметр прута колеблется от 4 мм до 80 мм, а длина его достигает 12 метров.

Основное предназначение этого элемента металлопроката является усиление железобетонных конструкций, а также сооружений, требующих присутствия арматурного стерж

На сегодняшний день производится 6 различных классов арматуры

А 240 (А 1)

Этот вид имеет гладкую поверхность с диаметром от 4 мм до 40 мм. Применяется в качестве связующего и распределительного компонента конструкции.

А 300 (А 2)

Этот класс имеет поверхность с периодическим профилем. Диаметр колеблется от 10 мм до 80 мм.

А 400, А 500 (А 3)

Такая арматура имеет рифлёную поверхность. Диаметр варьируется от 6 мм до 40 мм. Такой класс арматурного стержня очень востребован в строительстве. Применяется при возведении жилых домов, офисных зданий.

А 600 (А 4)

Область применения такой продукции ограничена, поэтому и диаметр их также ограничен от 10 мм до 32 мм. Применяется этот класс для сварочных работ. В основной состав такой арматуры входит низколегированная, термоупрочнённая сталь.

А 800 (А 5)

Этот класс отнесён к классу повышенной прочности. Поверхность рифленая, диаметр сечения возрастает от 6 мм до 40 мм. Такие стержни используются при формировании сварных конструкций, в качестве стандартных и несущих элементов.

А 1000 (А 6)

Относится к классу рабочих прутьев. Именно к этому классу подойдёт любая сварка. Область применения — возведение высотных зданий, габаритных сооружений. Низколегированная сталь допускает сечение от 6 мм до 32 мм.

Теперь, когда нам известен материал с названием арматура, можно перейти к ознакомлению со станком, его устройством и работой.

Совет: Перед тем, как начинать работу, обязательно нужно ознакомиться с классами арматуры и их предназначением. Только после этого можно начинать запланированные работы.

Разновидности

В металлопрокатном деле различают всего несколько видов гибочного оборудования для арматурных стержней:

Механические устройства

Станок для гибки арматуры

В основу механики этого оборудования входит диск, совершающий вращательные движения. На поверхности диска расположены центральный и изгибающий пальцы, с имеющимся между ними нужным зазором, в котором будет размещаться необходимый для работы металлический прут. Когда диск производит вращательное движение, арматура зажимается между двумя роликами и под действием силы вращения сгибается по плоскости центрального пальца. Такие станки могут одновременно сгибать несколько металлических прутьев.

Ручные станки

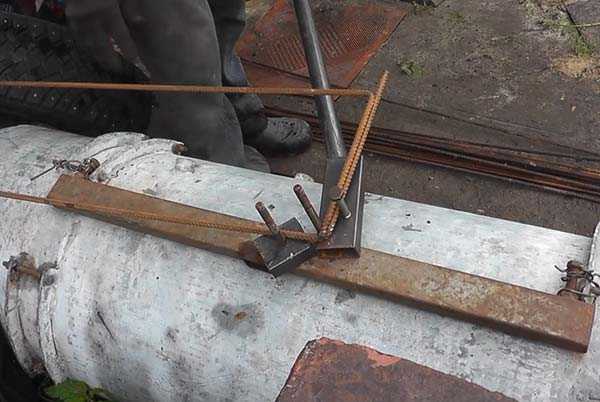

Самодельный гибочный станок

Их можно отнести к группе переносных приспособлений вашего инструментария. Такие станочки имеют крайне маленький вес, их можно установить в любом месте и на ровной поверхности. Конечно, на таком устройстве будет невозможным сгибать арматуру большого диаметра. Такая конструкция агрегата довольно проста и не требует больших затрат.

Станки, оснащённые электрическими приводами

Стационарный станок дли гибки арматуры

Этот вид устройства относится к промышленным станкам. Именно на таком осуществляется производство гнутых изделий серийного масштаба. Производительность агрегата очень высока. На совершение одной операции по сгибанию прута уходит всего 10 секунд. В данном случае допускается работа со всеми диаметрами арматуры. В свою очередь, такие станки разделяются на три вида:

Оборудование для легкой арматуры

Диаметр ограничивается 20 миллиметрами.

Оборудование для тяжёлой арматуры

В этом случае можно использовать диаметр от 22 миллиметров до 40.

Оборудование для сверхтяжёлой арматуры

Допустимый интеграл диаметров от 40 мм до 80 мм.

Стационарные станки достаточно мощные и потребляемая электроэнергия привода может достигать 5 кВт в час. Однако вес такой машины составляет порядка 400 килограмм. Что делает этот механизм неподвижным. Огромным плюсом этой машины является её полная автоматическая работа.

При этом, оператор прикладывает минимальное количество усилий. Самым главным моментом в эксплуатации такого агрегата является его жёсткая стационарность. Т.е. его положение должно быть строго отцентрировано и располагаться на ровной поверхности.

Когда разновидности гибочного оборудования разобраны по полочкам, пора ознакомиться с конструкцией гибочного инструмента.

Конструкция самодельного гибочного станка

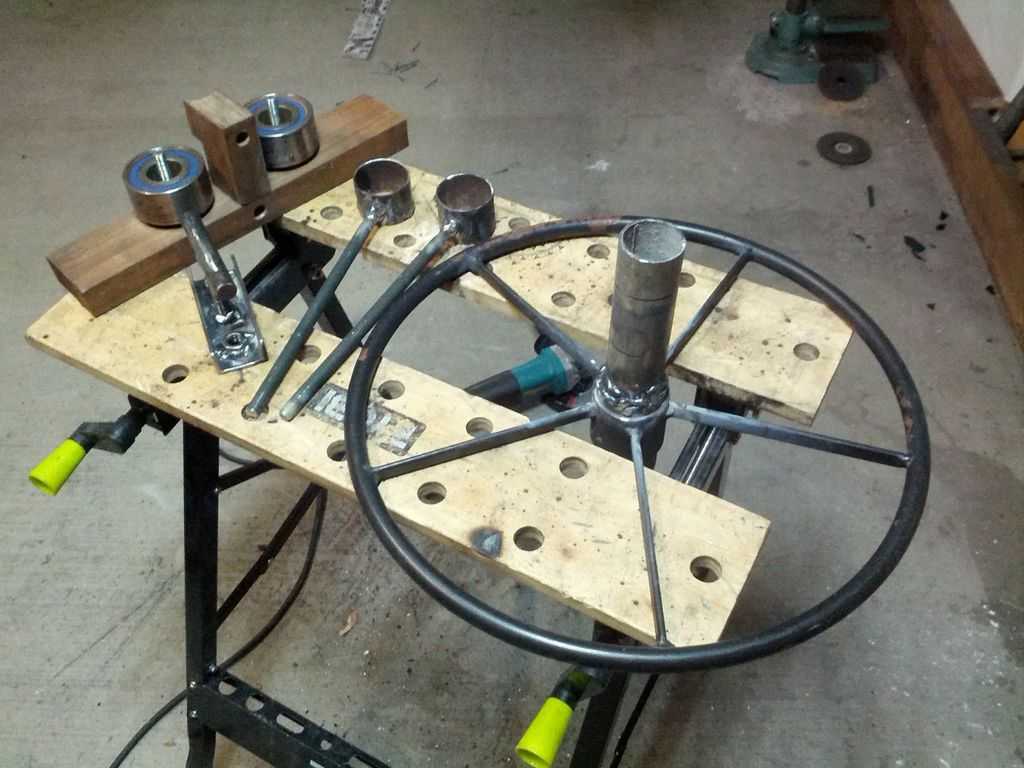

Ручной-станок

Само по себе гибочное устройство очень просто по своей конструкции и не требует грандиозных затрат. Мы рассмотрим конструкцию, названную в честь И. С. Замкова. Такое приспособление имеет всего 11 элементов своего сооружения:

Корпус станка

Основание станка, на которое осуществляется сборка всего устройства.

Плита

Именно плита соединяет основание и механизмы на всём сооружении.

Ролики, расположенные на осевом пальце и упоре

На закреплённые пальца одеваются те самые ролики, которые и будут в процессе работы осуществлять действие на арматуру.

Сухарь надетый на загибающий палец

Тот же самый упор, который не даст скользить заготовке и работа будет благополучно выполнена.

Планка

На ней располагаются загибающий палец и рукоять для осуществления физической нагрузки.

Рычаг

Та же самая рукоять, с помощью которой будут производиться гибочные движения.

Загибающий палец

Расположен на планке и принимает главную роль в сгибе арматурного стержня.

Осевой палец

Вокруг данного пальца будут производиться все сгибания. Он необходим для придания заготовке правильной и равномерной формы.

Упор

Упорный палец, о который будет упираться арматура в процессе работы.

40 миллиметровый ролик

Используется в том случае, если необходимо произвести сгибание стержня диаметром от 6 мм до 8 мм.

28 миллиметровый ролик

Этот ролик применяется в случае, если диаметр прута составляет от 10 мм до 14 мм.

Исходя из вышеописанного, такой инструмент может собрать каждый желающий, не имея специального образования.

Совет: Перед началом сборки вашего изобретения, необходимо найти в интернете, либо в другой литературе подходящие чертежи, с помощью них можно собрать именно тот инструмент, который будет соответствовать вашим требованиям.

Процесс сборки станка для сгиба арматуры

Процесс сгибания арматуры

Совет: Если вы хотите, чтобы ваш агрегат стоял на определённом месте, то желательно за ранее подготовить фундамент, чтобы будущий станок стоял ровно.

Итак, начнём.

Первым делом

Необходимо сделать станину, или основание станка. Когда она готова, на металлическую плиту приваривается осевой палец. Далее сварочным аппаратом сваривается со станиной.

Отдельно

Изготавливается рукоять с пятаком, на котором будет расположен загибающий палец и отверстие под центральный палец. На плиту приваривается упорный палец. Пальцы должны быть расположены таким образом, чтобы благополучно расположить между ними арматуру. На пальцы одеваются втулки (ролики).

Совет: Если ваш выбор технических характеристик станка будет оставаться неизменным, то поверх всех трёх пальцев можно приварить пятаки. Это обеспечит защиту от соскакивания роликов во время работы.

На этом процесс сборки можно заканчивать и пробовать согнуть первую арматуру.

Общие отзывы и подведение итогов

В интернете существует огромное множество различных отзывов о данном виде инструмента. Каждый высказывает своё мнение. Однако, любые строительные работы, где применяется арматура, становятся тяжёлыми, а порой и невыполнимыми задачами.

По своей сути, этот инструмент обычный трубогиб, который устроен по такому же принципу. Можно сделать соответствующий вывод, что данное оборудование крайне необходимое в работах с использованием арматурных стержней. Так что, если вы планируете сгибать арматурные прутья, то обязательно приобретите сгибатель арматуры.

Видео обзоры

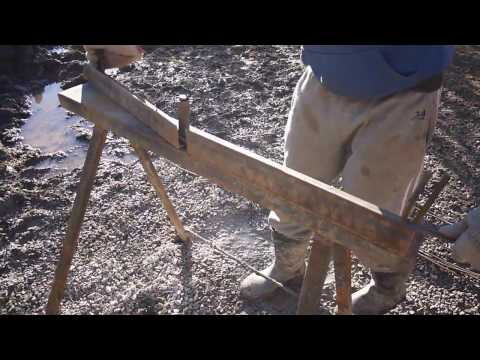

Видео обзор самодельного гибочного оборудования для арматуры:

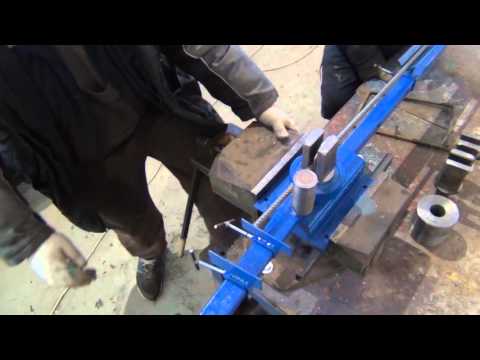

Видео обзор работы гибочного станка:

Видео обзор работы заводского агрегата:

Станок для гибки арматуры своими руками: как сделать?

Поделитесь

Станок для гибки арматуры – необходимое устройство, используемое во время строительных, а также промышленных работ.

С его помощью в дальнейшем реально изготовлять и железобетонные, и металлические конструкции.

Бывают случаи, когда можно обойтись и своими силами, но чаще всего толщина изделий настолько большая, что достигнуть гнутья возможно только с помощью специальных приспособлений.

Модифицированный гибочный станок для арматуры позволяет не только придавать листам и другим материалам нужную форму, но и резать их.

Также многие устройства позволяют из проволоки, труб или другого сырья изготавливать кольца, крепежные хомуты и детали, петли, которые применяются в монтаже и на стройке.

Несмотря на сложность конструкции, станок можно спроектировать и собрать своими руками. Для этого понадобится подготовленный чертеж, инструменты и знание принципов работы устройства.

Содержание

• 1 Как работает станок для обработки арматуры?
• 2 Как сделать домашний станок?
• 3 Как добавить элементы для резки?

Как работает станок для обработки арматуры?

В бытовых целях самодельный ручной гибочный станок для арматуры используется, в первую очередь, при возведении фундамента.

Без армирующих деталей сделать надежное основание практически невозможно, поэтому возникает вопрос – как сделать каркас, как изогнуть имеющуюся арматуру?

Конечно, сегодня на рынке можно найти огромный выбор профессионального оборудования, однако цена на него бывает очень высокой.

Видео:

Такие устройства покупают для промышленных целей, обустройства цехов, строительных фирм. Для своих личных целей подойдет конструкция, собранная своими руками.

Если говорить о технологических нормах, то станок для гибки арматуры должен иметь три вала.

Один из них является упорным (удерживает прутья под определенным углом и фиксирует их), второй служит для сгиба материала вокруг основного вала — третьего. Он еще называется центральным.

В зависимости от типа конструкции выделяют ручной станок для гибки арматуры и механический.

Последний нашел широкое применение в быту, ведь он отличается компактными размерами и сравнительно небольшой стоимостью, а работать, ввиду простоты, на нем может каждый.

Также есть устройства гидравлические или пневматические. Так, гидравлический станок для гибки арматуры может сгибать материал под углом до 180 градусов, гарантируя отсутствие сломов.

При конструировании своими руками необходимо не только придерживаться своего проекта, но и особое внимание уделять качеству креплений (ведь нагрузка на детали бывает очень высокой), и позаботиться об организации защиты.

Выскользнувший прут может стать причиной серьезных травм.

Видео:

Поэтому часто на простейших гибочных станках для арматуры можно найти плексигласовую защиту, которую легко можно сделать и самостоятельно.

Также если у вас есть опыт в сборке станков, то можно обеспечить свою конструкцию переключением скоростей для регулирования работы.

Некоторые модели снабжаются ножной панелью, которая позволяет без проблем менять направление подачи арматуры.

Как сделать домашний станок?

Для того чтобы своими руками справиться с ручным гибочным станком для арматуры, необходимо для начала подготовить целый ряд инструментов.

Если вы увлекаетесь сборкой и строительством, то найти такие детали и нужное оборудование не составит труда.

В первую очередь нужна электрическая сварка. Для устройства, которое сможет справиться даже с листами, понадобится надежное основание, пуансон, струбцины и прижим.

1 — гибочный диск, закрепленный на вертикальном валу; 2 — палец; 3 — отверстие для пальца; 4 — упоры; 5 — арматурный стержень; 6 — осевой упор

Пуансон еще можно собрать из металлических уголков. Подойдут для сборки и отрезки швеллеров.
Основание вырезается именно благодаря последним.

Тут подойдут пятый или шестой номер модели швеллера. А вот длину следует выбирать небольшую – не более 50 сантиметров.

Станок для гибки арматуры будет состоять из рычага, пуансона, прижима и основной части, на которой будут располагаться трубы и прутья или листы.

Сначала на основании на выбранном месте делается ось для прижимов – по ней будет удобнее ориентироваться.

Однако помните, что прижимы должны врезаться длиной на 6 миллиметров меньше, чем заготовки, сделанные под основание.

От концов они также держаться на расстоянии нескольких сантиметров – без такого отступа невозможно будет правильно распределить нагрузку.

Для рычага подойдет проволока, диаметр который должен быть не более 15 миллиметров.

Основание выгибается в виде буквы «П», и его приваривают с помощью сварочного аппарата к одному из устойчивых уголков. От края должен быть отступ примерно на 5 миллиметров.

Далее привариваются стальные прутья к пуансону, а с концов заготовки снимаются фаски с углом 45 градусов.

Чтобы правильно сварить все детали и проверить углы, ровность конструкции, стыковку, можно использовать сначала тиски, а уже по ним проводить сварочные работы.

Таким образом, получится сделать предварительный каркас, который всегда можно переделать.

Кроме того, там, где это возможно, лучше использовать вместо сварки болты. Так всегда можно будет пересобрать или разобрать свою конструкцию, дополнить ее деталями.

Если же все-таки отдается предпочтение сварочным работам, то сначала необходимо провести процедуру пробного сгибания. Если все этапы проходят нормально, то можно сваривать детали между собой.

Как добавить элементы для резки?

Кроме того, что на самодельном устройстве можно придавать различную форму изделиям, реально сделать станок для резки арматуры, который будет соединять обе функции: резки и загиба.

Конечно, своими руками его спроектировать гораздо сложнее, но и применений у него больше. Самый простой вариант – сделать на основании еще и резной диск, используя болгарку.

Станок для резки арматуры можно сделать в любом помещении. Его конструкция может быть как разборной, так и цельной.

Видео:

В первом случае такой аппарат можно легко демонтировать и собрать уже на новом месте.

Если говорить конструктивно, то кроме валов для гнутья станок для рубки арматуры должен состоять из двигателя, отрезного лезвия или диска и самой поверхности, где лезвие будет закреплено.

Зная принцип работы, можно легко вносить свои изменения в режим подачи.

Мощность должна определяться заранее, до того, как станок для резки арматуры будет собран.

Профессиональные устройства отличаются высокими мощностями – порядка 2000 Вт.

Несмотря на то, что для бытовых целей можно выбрать и меньшие показатели, не стоит забывать, что металл остается металлом в любой ситуации, и чтобы разрезать его, нужна большая нагрузка.

Еще одна характеристика, напрямую связанная с мощностью двигателя – это выбор передачи.

Чаще всего это ременная или фрикфионная передача трения. Зацепление при этом может быть цепным, червячным или зубчатым, все зависит от того, какие материалы у вас есть под рукой.

Ремни дают бесшумную работу, однако вероятность того, что такая конструкция соскользнет – очень велика, поэтому тут лучше не выбирать подобный тип передачи.

Самодельный станок для резки арматуры также снабжается тисками, которые не позволяют материалу выходить с оси резки.

В качестве ножа в домашних условиях чаще всего выбирают или твердосплавный диск, или абразивный круг. От подачи инструмента зависит тип устройства.

В нем может быть фронтальная, нижняя или маятниковая подача.

Принцип сборки крайне схож с конструкцией для сгибания. Так, станок для резки арматуры начинают делать с каркаса, который в свою очередь собирается из металлических уголков.

К полученному основанию необходимо прикрепить швеллер, который будет играть роль направляющей оси, а все остальные детали крепятся именно к нему.

Только для двигателя нужна дополнительная укрепленная труба.

Подшипники, которые нужны для опоры и приведения механизма в движение, крепятся в верхнюю раму, а вал и двигатель прикрепляют с помощью болтов.

Кроме того, там, где будет закреплен диск (также с помощью болтов), нужно позаботиться о защитном корпусе, ведь при соприкосновении с металлом будет возникать искра.

Видео:

Работу на станке лучше проверять на холостом ходу и используя мягкие металлы. Уже потом, если все действует нормально, можно проверять установку в полную силу.

Главное, чтобы расстояние от вала для гибки и диска было не менее 40 сантиметров.
