Пылесос своими руками для штробореза: Строительный пылесос своими руками — 2 способа без циклона. Отличия от обычного и уборка цементной пыли при штроблении.

отличия от бытового и особенности конструкции

Процесс строительства и ремонта всегда сопровождается появлением большого количества пыли. Справиться с ней поможет специальное устройство — строительный пылесос. Его можно не покупать, а сделать своими руками в домашних условиях. О том, как создаются промышленные и дачные пылесосы, рассказано далее.

Содержание

• Чем отличается строительный пылесос от обычного
• Особенности конструкции
  • Строительный пылесос с водяным фильтром
  • Самодельный стружкоотсос
  • Строительный пылесос для цементной пыли
  • Прибор для сада
• Принцип работы строительного пылесоса
• Необходимые инструменты и материалы
• Процесс создания
  • Из подручных средств
  • Из бытового пылесоса
• Эффективность самодельного по сравнению с аналогами из магазина

Сделать строительный пылесос своими руками несложно

Чем отличается строительный пылесос от обычного

Обычные бытовые модели не могут служить альтернативой промышленным. Чтобы сделать строительный пылесос своими руками, необходимо сильно переработать устройство. Иначе есть риск постоянного перенасыщения пылесборника. К тому же прибор быстро сломается.

Обратите внимание! Для нормальной работы изделия нужно пользоваться компонентами, которые создают значительное разрежение на вводе. Вакуумный прибор приводится в работу мощным двигателем.

Особенности конструкции

Для самодельных строительных пылесосов характерны определенные конструктивные особенности.

Строительный пылесос с водяным фильтром

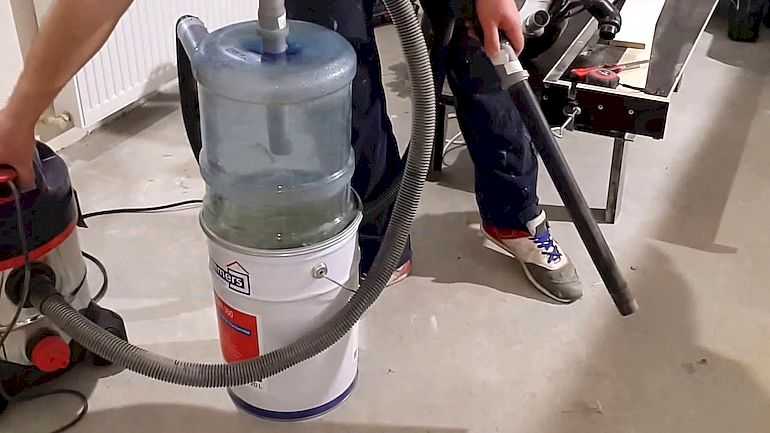

Принцип действия устройства с водяным фильтром заключается в том, что поток воздуха с пылью перемещается по спирали и касается поверхности воды. Таким образом, система дополнительно увлажняет воздух. Благодаря этому пыль становится тяжелее и оседает в воду.

Заменить пылесос с аквафильтром может и обычное бытовое ведро, к которому нужно прикрепить соответствующие насадки. Также для этой цели подойдет бочка подходящего размера.

Самодельный стружкоотсос

Это устройство помогает собирать стружки, которые постоянно валяются под ногами. Чтобы добиться хорошего результата, нужно взять двигатель с длинным валом и фанерный лист. Мотор должен быть достаточно мощным и иметь обороты до 3000.

Фанеру используют для изготовления крыльчатки, которая похожа на водяную мельницу. Чтобы избежать биения, ее нужно правильно балансировать.

Чтобы собрать устройство, необходимо делать следующее:

• установить боковину корпуса;
• насадить крыльчатку на вал;
• монтировать верх;
• установить вторую боковину.

Обратите внимание! Для сбора стружки требуется использовать дополнительную емкость. Для этого подойдет обыкновенный короб или мешок.

Строительный пылесос для цементной пыли

Как же сделать пылесос для сбора строительного мусора? Чтобы собирать цементную пыль, нужно применять несколько качественных фильтров. Дело в том, что задерживать мелкие фрагменты крайне тяжело.

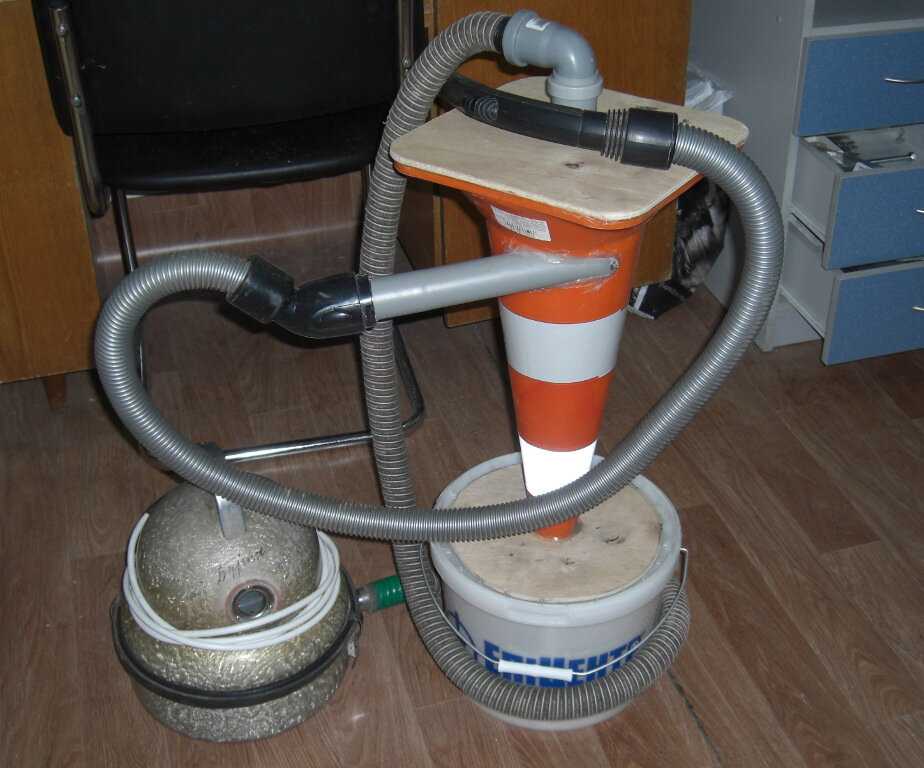

Чтобы сделать качественное устройство, нужно комбинировать водяные и циклонные типы в одном. Иногда пылесосом дополняют штроборез.

В любом случае прибор должен включать следующее:

• пластиковый конус;
• емкость;
• бытовой пылесос.

Важно! На поверхность слоя воды требуется поместить синтетическую сетку. Она будет препятствовать расплескиванию жидкости в ходе работы устройства.

Прибор для сада

Людям со своим садом периодически приходится убирать листья и другой мусор. Для этого применяют садовые устройства. Сделать их самому несложно.

В качестве основы рекомендуется использовать старый советский пылесос. В него нужно установить пластиковый контейнер и подключить широкую гофру, которая имеет на втором конце плотный кусок трубы.

Примечательно, что среди соотечественников не принято собирать листья пылесосом. Однако те, кто уже опробовал такой вариант, оказываются в полном восторге. С помощью нехитрого устройства, скорость уборки в саду заметно увеличивается.

Принцип работы строительного пылесоса

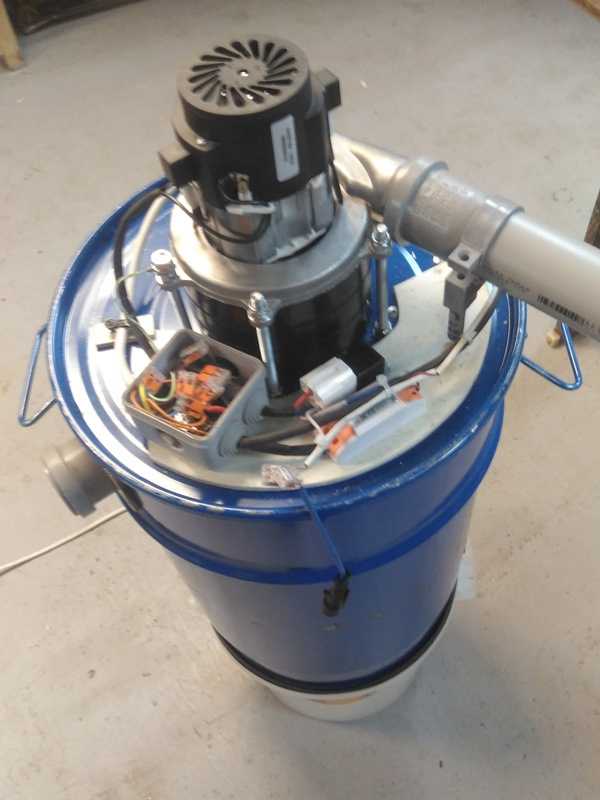

Промышленный пылесос имеет особый принцип работы. В его конструкции имеется насос, который позволяет создавать разреженный воздух. Его поток вместе с грязью попадает внутрь. Под воздействием фильтрующих систем воздух очищается.

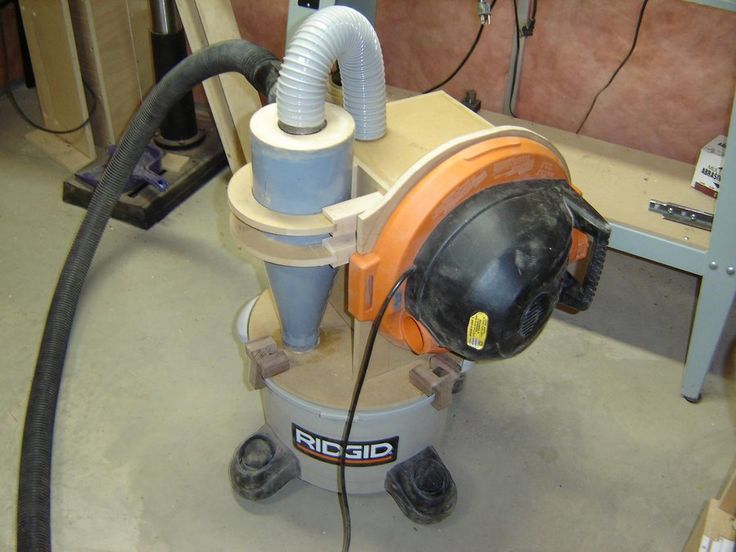

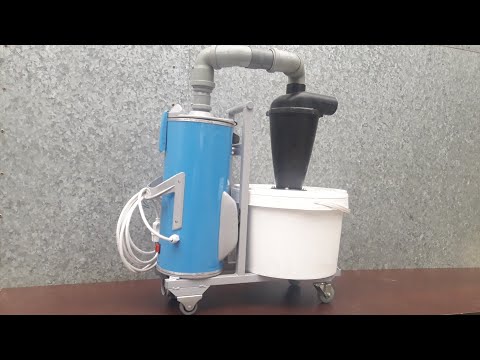

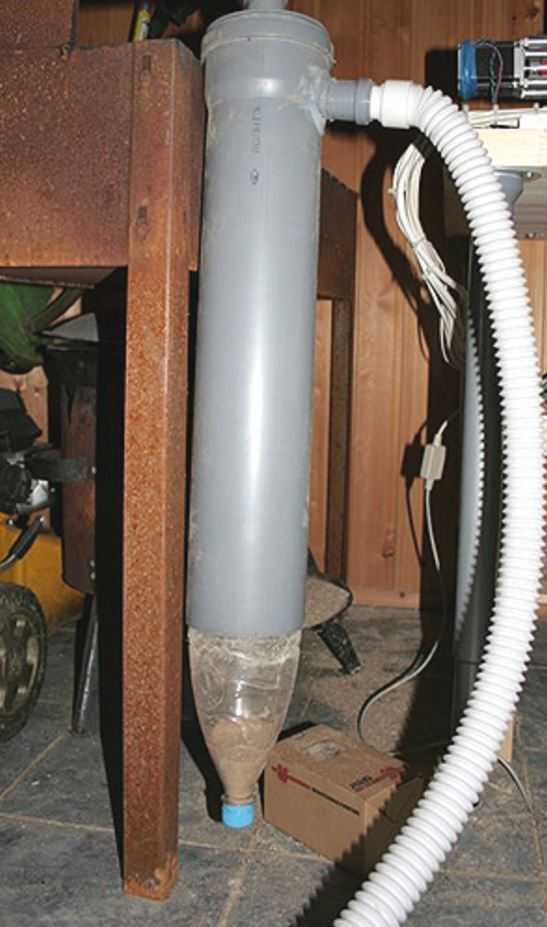

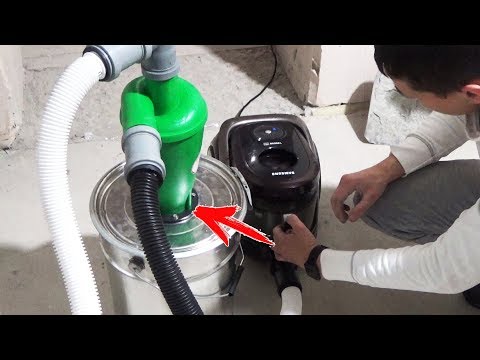

Чтобы строительный пылесос с циклоном правильно работал, он должен иметь такие компоненты:

• мотор;
• фильтр;
• насос.

Необходимые инструменты и материалы

Чтобы изготовить самодельное устройство, рекомендуется взять следующее:

• простой бытовой пылесос;
• пластиковое ведро;

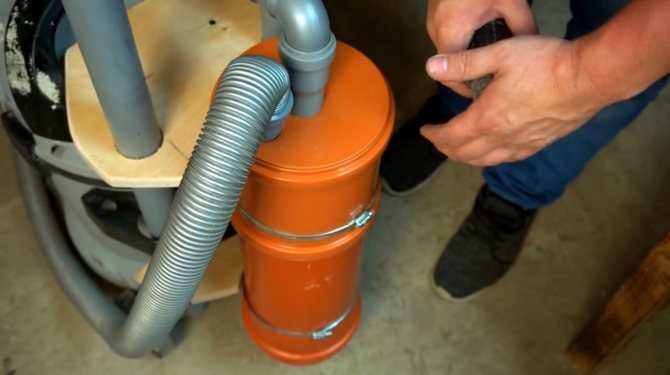

• канализационная труба;
• отвод из полипропилена;
• коронка для металла.

Процесс создания

Изготовление самоделки зависит от имеющихся материалов и задач. При этом могут применяться разные схемы.

Из подручных средств

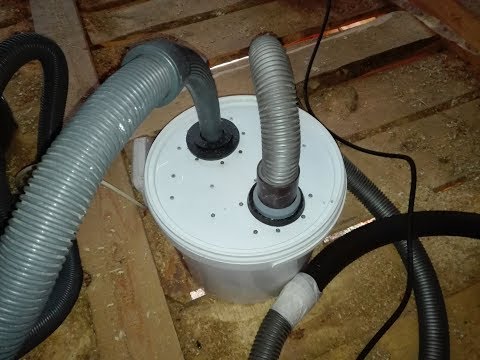

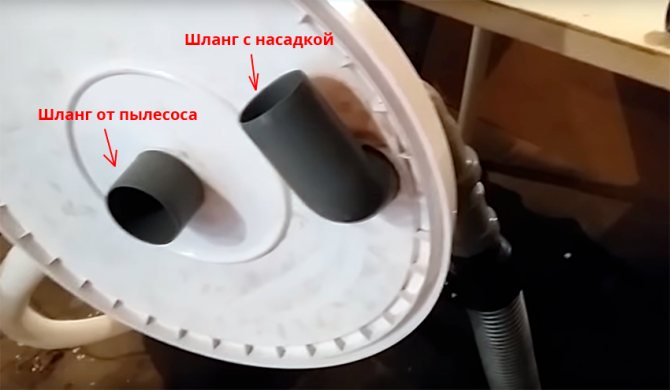

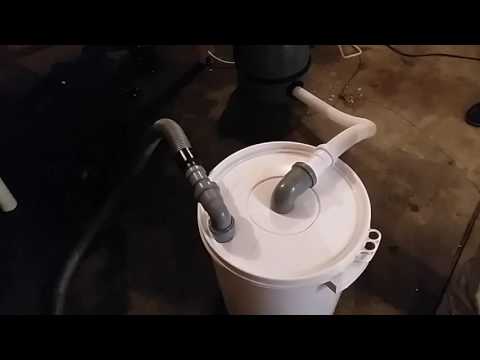

В первую очередь нужно сделать отверстия в центральной части крышки ведра и около края. Затем в центр нужно вставить трубочку. Однако вначале ее края необходимо обработать напильником или наждачной бумагой. Это поможет усилить сцепление поверхностей. Также следует подготовить и крышку. Затем нужно заложить трубку и нанести клей.

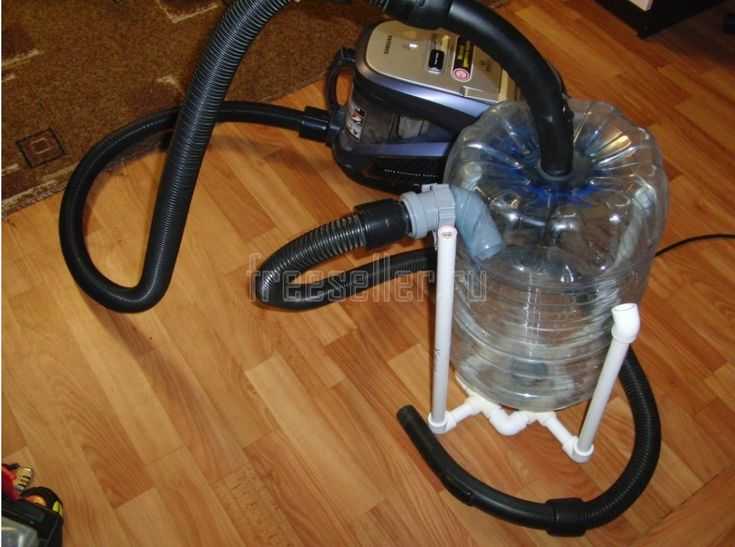

При использовании мощного пылесоса стоит использовать не пластиковое ведро, а стальной бачок аналогичной формы. Благодаря этому можно не бояться, что изделие будет раздавлено.

Из бытового пылесоса

Многих мастеров интересует, как из обычного пылесоса сделать строительный. Для улучшения свойств устройства с него нужно открутить колеса. Аналогичные действия требуется выполнить и с шильдиком.

После удаления всех заклепок и защелок необходимо установить заглушку. Для повышения ее надежности необходимо намотать изоленту и сделать отверстие в днище. Его внутреннее сечение должно составлять 3-4 см. Чтобы уплотнить конструкцию, можно воспользоваться прокладками. В сборник для мусора нужно установить крышку и патрубок.

Крышку требуется зафиксировать саморезами. После чего можно перейти к работе с втягивающим патрубком. Отверстие, в которое его будут крепить, нужно прорезать ножницами по металлу. Для фиксации можно использовать саморезы. Для повышения герметичности соединения подойдет марля или аптечный бинт. Перед наматыванием их следует пропитать клеем.

Эффективность самодельного по сравнению с аналогами из магазина

Самодельные устройства нельзя сравнивать с профессиональными. Они отличаются по таким параметрам:

• мощность двигателя и всасывания;
• параметры шума;
• объем емкости для сбора мусора;
• очищение воздуха;
• дополнительные функции;
• прочность корпуса.

При этом простой самодельный пылесос без труда очистит помещение от мелкой стружки и строительный пыли. Домашние устройства имеют меньшие размеры. Они помогают освободить пол и стены от пыли. Однако они не имеют функции очищения воздуха.

Изготовление строительного пылесоса имеет целый ряд особенностей. Чтобы получить качественную и надежную конструкцию, стоит продумать ее до мелочей и подготовить все необходимое.

с пылесосом своими руками, устройство инструмента

Правильно подобранный рабочий инструмент позволяет ускорить любой процесс. Это в полной мере относится и к строительству. Что же это за вещь — штроборез? Как он устроен, зачем нужен и как его сделать для себя? Обо всём этом дальше в статье.

Штроборез из болгарки за счёт подручных материалов — просто и эффективно

Что такое штроборез и для чего он нужен

Неискушенный человек может прийти к мысли, что это только разновидность болгарки. Это заблуждение. Штроборез имеет второе название — бороздодел, которое более точно отображает его целевое предназначение.

Задачи, решаемые с помощью этого инструмента — быстрое и качественное создание углублений с нужными значениями ширины и глубины. Внешне они напоминают борозду.

Именно для выполнения этой задачи в конструкции предусматривается использование двух дисков — чтобы создавать канавки параллельно (качество работ) и одновременно (быстрее идёт процесс).

Применяется штроборез для решения сложностей с прокладной коммуникаций. Он помогает делать жилое пространство более привлекательным и красивым, пряча все возможные провода и трубы в потолок, стены и пол.

Важно! Порядок работы предусматривает создание двух параллельных линий, которые проводятся по стене.

Затем емкость между ними обрабатывается (удаляется) с помощью зубила, отбойного молотка или перфоратора. В результате и получается борозда (штроба). Наличие линий по краям существенно облегчает и ускоряет процесс.

Способ №3. Перфоратор

Еще одним распространенным и достаточно простым способом, как можно самостоятельно изготовить штроборез, является перфоратор. Но вместо привычного сверла в него следует вставить фрезу необходимого размера.

Такой штроборез достаточно прост и не требует больших затрат времени и сил на его изготовление, но, вместе с тем, дает очень низкое качество работы. Канавка получается не только кривой по высоте и длине, но и разной глубины и ширины. В результате чего вам придется потратить гораздо больше времени на штробление и куда большее количество отделочных материалов.

Устройство и принцип действия бороздодела

Он не беспочвенно напоминает болгарку. Некоторые коммерческие образцы даже можно использовать, после перенастройки, как угловую шлифмашинку. Но отличий между ними достаточно много. Самый явный пример — мощность двигателя. Эта характеристика у штробореза приблизительно в 2 раза выше, чем у аналогичной болгарки.

Принцип его работы следующий: в кирпиче, газобетоне, гипсокартоне, пеноблоке, досках, ракушечнике и других используемых в строительстве расходниках делается надрез двумя бороздами путём заглубления работающих дисков в материал.

Круги при этом накрыты кожухом, в котором размещается лабиринтовая система уловления пыли. Из защиты идёт патрубок, предназначенный для подсоединения промышленного пылесоса. В результате, бороздодел не только режет материала, но и обеспечивает чистоту в процессе работы.

Дополнительная информация! Относительно небольшие отличия в деталях появляются при использовании ручного или электрического штробореза. Они влияют на специфику использования, но принцип остаётся тем же самым.

Нюансы обработки газоблоков

Газосиликат получил широкое распространение в строительстве. Материал хорошо поддаётся обработке благодаря пористой структуре. Штробу в стене дома необходимо делать для укладки труб или проводки, после чего стену замазывают стяжкой. Получается ровная поверхность, а коммуникации скрыты и не влияют на внешний вид.

Обычно для обработки газобетона используют следующие инструменты:

• зубило с молотком;
• перфоратор со специальной насадкой;
• болгарку с диском по бетону.

Что-то из перечисленного наверняка найдётся у каждого хозяина в мастерской. Но качественную обработку газосиликата этими инструментами не выполнить, поскольку они не предназначены для подобной работы. Возникающие проблемы:

1. Большое количество пыли. Для новых зданий простительно, но в жилом помещении повышенная запылённость недопустима.
2. Высокая степень шума.
3. Ударное воздействие на конструкцию — в результате стена деформируется или на ней появляются трещины.
4. Трудоёмкость.
5. Видимая неровность границ канавки, которые придётся тщательно скрывать строительной смесью.

Кустарные методы штробления имеют низкую производительность. Итог — низкое качество выполненной работы и много потраченного времени. Неаккуратное обращение с зубилом и вовсе может вылиться в дополнительный ремонт стены или её полное восстановление.

Что потребуется для изготовления штробореза

В процессе понадобятся такие подручные инструменты и материалы:

• Сварочный аппарат.
• Болгарка.
• Дрель.
• Арматура/водопроводная труба.
• Лист металла.
• Два алмазных круга.

И ещё необходимо представлять схему будущего инструмента.

Самостоятельное изготовление

Оборудование, сделанное своими руками, должно быть надёжным, универсальным и иметь низкую стоимость. Высокая точность изготовления не требуется, но мастер должен уметь обрабатывать металл и собирать механизмы.

Универсальный ручной штроборез

Инструмент отличается простотой. Мастерам лишь необходимо иметь дома сварочный аппарат. Порядок действий:

1. Берут металлическую трубу диаметром от 2 до 3 см и длиной до 1 м.
2. Один край трубы загибают под углом 60 градусов — это ручка для протягивания. Воспользоваться можно трубогибом. Некоторые делают пропил на половину радиуса трубы, чтобы легче было загнуть заготовку, а потом заваривают его.
3. Отрезают ещё кусок трубы длиной 15 см и приваривают к заготовке на расстоянии 15−20 см от второго края. Это ещё одна ручка штробореза.
4. На этот же край приваривают или металлическое кольцо, можно использовать отрезок тубы, или острый клин с углом 45°. Деталь будет служить режущей кромкой для проделывания каналов.

Необязательно приобретать новые детали. Сделать ручной штроборез для газобетона своими руками можно из старых оцинкованных водопроводных труб или арматуры. Инструмент безопасен при работе, поэтому им можно делать канавки и борозды внутри жилых помещений. От устройства пыль не будет разлетаться по всей комнате.

Ручки обматывают изолентой или надевают на них резиновый шланг — так удобнее держать инструмент. Предпочтительнее использовать металлическую пластину в качестве режущей кромки, поскольку её можно заточить.

Как сделать штроборез из болгарки своими руками

Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:

1. Как отвести пыль? Несмотря на кажущуюся простоту вопроса, ответ на него существенно облегчит дальнейшую деятельность и позволит избежать сложностей в работе.
2. Как разметить два диска на валу, рассчитанном только на один круг. Конструкция обязательно должна получиться надёжной и стойкой. При этом приходится учитывать множество моментов. Так, круги следует размещать точно параллельно по отношению друг к другу, они должны выдерживать огромные нагрузки и быть в силах работать в сложных условиях. Для болгарки, например, — это резание армированного бетона — далеко не все модели смогут потянуть эту задачу должным образом.

Слова о надёжности — это не пустой звук.

Важно! Если инструмент выдаёт 3 тысячи оборотов в минуту или больше, то малейший перекос приведёт к возникновению заклинивания или поломке редуктора/двигателя.

Изготовление защитного кожуха

Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.

Обратите внимание! В качестве бюджетного решения используются полукруглые пластины из железа в количестве 2-х штук. Для скрепления подойдёт полоска стали.

Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.

Регулировка глубины пропила

Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:

• приходится работать с подвижной частью механизма;
• на кону стоят вопросы безопасности и сохранения здоровья.

Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.

Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.

Установка на вал двух дисков

• использование нового вала;
• применение зажимной гайки (которая закрывала бы первый круг и могла удержать второй).

Второе решение является более привлекательным вследствие таких причин:

• не нужно разбирать шлифмашинку;
• гайка более простое изделие, нежели вал;
• при выходе болгарки из строя покупается другая, на которую гайка попросту переставляется;

Порядок действий для этого решения-чертежа следующий:

1. Устанавливается первый диск на вал болгарки.
2. Сверху ложится втулка.
3. Далее следует второй диск.
4. Гайка пускается сквозь круг № 2 и втулку. Затем она затягивается с тем, чтобы прижать первый диск. Одновременно при этом должны сжаться второй круг и втулка.

В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.

Дополнительная информация! Некоторые используют ещё и скотч «для лучшего закрепления», но, когда речь идёт о тысячах оборотов на минуту, помощь от него незначительная. Лучше постараться качественно выполнить описанный выше перечень работ. Осталось обговорить специфические тонкости.

Ручной штроборез

При нецелесообразном использовании электрического штробореза, можно использовать ручной аналог. Данный тип прибора — подходящий вариант для небольших частных построек, так как его стоимость значительно ниже.

Бесспорным плюсом является тот факт, что ручной вид прибора почти бесшумен. Он не такой пыльный, как электрический. Данное изделие состоит из металлической трубы, а сбоку закреплены ручки. На одной стороне трубы имеется режущая деталь, врезающаяся внутрь газобетона механическим путем.

В сфере строительства имеется две разновидности ручных штроборезов:

• приборы, которые применяются на горизонтальных поверхностях;
• для обработки вертикальных поверхностей.

Оба варианта используются с одной целью. Их различия только в форме и месте расположения элементов на основании, из которых состоит инструмент.

Ручной штроборез для горизонтальных поверхностей обустроен изогнутой ручкой. В то время, как у инструмента для вертикальной обработки эта ручка имеет ровную форму. Подобного рода формы ручек созданы специально. Для того, чтобы была возможность, как можно лучше обрабатывать поверхность без особых усилий.

Особенности работы с самодельным штроборезом

Заводские бороздоделы имеют ряд небольших конструктивных отличий от болгарок. Это является следствием их целевого назначения. Ведь бороздоделы предназначены для выполнения исключительно одной задачи. Частично инструмент упрощен, но требования к качеству комплектующих остались всё такими же высокими. Более того, в основу расчётов нагрузки на болгарку положены и несколько другие соображения. Так, давление на вал шлифмашинки передаётся посредством углового редуктора. Грубо говоря, она рассчитана на резку железа и простую зачистку поверхности.

Когда же приходится прикладывать большое усилие, чтобы прорезать борозды, редуктор работает в режиме повышенного износа. Это способствует его более быстрому выходу из строя.

Относится это в полной мере и к подшипникам. Причина всего этого — двойной уровень нагрузки, оказываемой на узлы машины. Свой взнос делает и второй диск — ведь проектно его наличие не предусмотрено. Соответственно, передача усилия идёт с определённым отклонением от расчётных значений.

Но, несмотря на всё это, штроборезы на порядок более дорогие, нежели болгарки. Как правило, дешевле приобрести ещё одну УШМ и переделать её, нежели приобретать бороздодел. А чтобы самодельный штроборез из болгарки дольше прослужит, достаточно следовать простым советам:

• Бережное отношение к инструменту. Необходимо следить, чтобы работа обходилась без перегревов. Для этого достаточно часто давать остыть инструменту. Тогда средство труда прослужит дольше.
• Оценка скорости работы. Следует рассмотреть, насколько быстрее выполняется общая работа с двумя дисками по сравнению с одним.

В результате следования написанному руководству должен получиться качественно сделанный штроборез с возможностями не хуже, чем у заводских изделий. Но всегда следует помнить о рисках, как для оператора, так и инструмента. Возможно, если резать придётся много, имеет смысл всё же купить заводское изделие, чем отталкиваться от того, что уже есть и делать самоделку.

Усовершенствованный инструмент

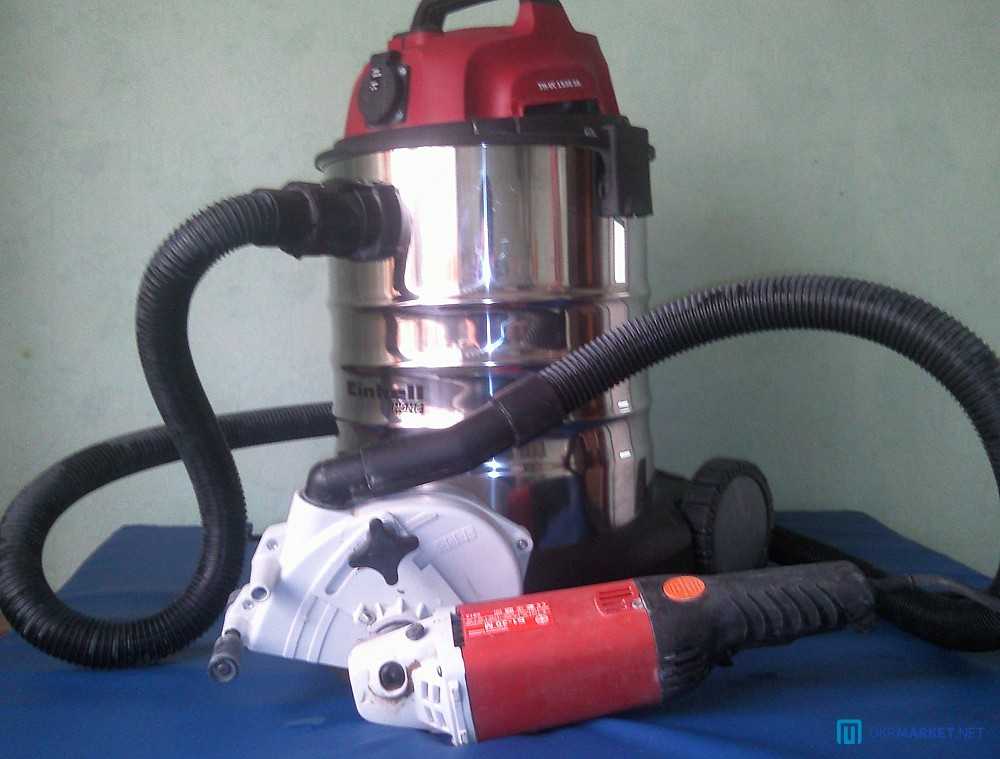

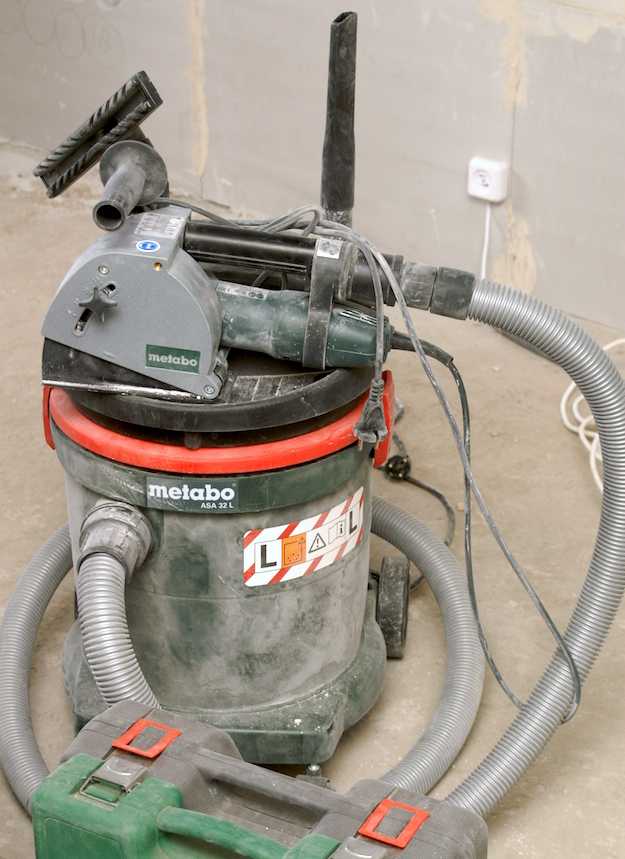

Насадка от пылесоса закрепляется над режущим элементом. Это обусловлено направлением вращения диска. В таком положении вся пыль собирается эффективно. Усовершенствованный пылесборник можно приобрести или сделать самостоятельно. Фабричный кожух стоит немало денег, поэтому свое приспособление создавать всегда целесообразно.

Существует большое количество вариантов сборки кожуха из железной трубы, пластмассового контейнера или кастрюли. Можно поискать подходящую идею среди описанных способов в сети Интернет. Вариант конструкции будет зависеть от материалов, имеющихся в наличии.

При самостоятельном изготовлении защитного кожуха желательно измерить диаметр насадки пылесоса, чтобы иметь возможность обеспечить плотную присадку отвода. Для питания импровизированного штробореза нужны две розетки. Для нормального выполнения работ по штроблению стен самодельным инструментом все-таки придется использовать перфоратор.

настенный пылесос — HomeOwnersHub

• • С

  • Стивен

• опубликовано

  13 лет назад

Здравствуйте,
Я использую свой пылесос Earlex, подключенный к настенному штроборезу.

• • л

  • Омар

• опубликовано

  13 лет назад

Многоразовый/моющийся фильтр?

ссылка на форматирование

• • А

  • Эндрю Габриэль

• опубликовано

  13 лет назад

Как вы уже поняли, чистящее средство в мешках бесполезно для такого объема. и уровень пыли, создаваемой штроборезом. Вы должны использовать что-то, что удерживает собранную пыль от воздушного пути.

Я использовал DC04 и DC07. Оба работают хорошо. DC07 более недавняя и мощная модель, но в ней больше каналов меньшего размера который может забиться домашней пылью, если вещь была используется с сильно переполненным пылесборником. Пыль от настенный штроборез не заблокирует их, но если очиститель неизвестен происхождения, я бы разобрал верх и прочистил каналы прежде чем ты начнешь. Также проверьте моющийся предмоторный фильтр и дайте ему высохнуть, если он нуждается в стирке. (У меня никогда не было почтового мотора фильтры на любом из Дайсонов семьи загрязняются — я думаю, вы пришлось бы очень сильно злоупотреблять, чтобы сделать это, например, грубо переполненный пылесборник, а также снятие предмотора фильтр.

Если вы застряли с чистящим средством в мешках, вставьте циклон перед сумкой поможет. Строительство циклона, который действительно отделить самую мелкую пыль нелегко, и именно это либо забивается, либо проходит насквозь через мешок, хотя тип пыли (тяжелая), вовлеченный здесь, является лучшим для циклонного разделение. Еще одна вещь, которую я бы посоветовал для чистящего средства, отличного от Dyson. Убедитесь, что выход воздуха направлен наружу, если вы не хочу, чтобы дом был наполнен мелкой пылью. (Дайсон ловит всех так что в данном случае это не проблема)

• • Г

  • джордж (dicegeorge)

• опубликовано

  13 лет назад

где-то в этой группе новостей было упоминание о вихре ведро-пылесос для сбора комков песка перед пылесосом, где это было?
[г]

• • Н

  • НТ

• опубликовано

  13 лет назад

Циклон, безусловно, хорошо справляется со своей задачей.

у всех много всасывания и циклон, как и у некоторых других брендов.

Это удаляет основную массу и большую часть пыли, позволяя работать, или циклон должен работать намного дольше, прежде чем опорожняться.
Я также слышал о ванне с водой, используемой для фильтрации, но никогда не видел это в действии.
Одной из отличительных черт циклонов является фильтр, который используется после циклон перед двигателем для мельчайшей пыли. Если это просто маленький немного листового материала легко забивает гонг. Если это большой толстый пористый диск губки, грязь должна немного пропитать губку, прежде чем она перестает сосать.
НТ

• • Дж

  • Джон Фэйрберн

• опубликовано

  13 лет назад

Не беспокойтесь о поиске в группах Google, но эти страницы описывают некоторые самодельные
Я сам сделал один из старой центрифуги. Я продолжаю писать это вставай и выкладывай сюда.

• • Дж

  • Джон Фэйрберн

• опубликовано

  13 лет назад

Наконец сделал это. Словоблудие здесь:

• • Н

  • НТ

• опубликовано

  13 лет назад

Хорошая работа. Я сначала подумал, что ты собираешься запустить двигатель спиннера, чтобы максимизировать усилие извлечения.
НТ

• • Дж

  • Джон Фэйрберн

• опубликовано

  13 лет назад

🙂 У меня все еще есть мотор, и я иногда задумываюсь о том, чтобы сделать свой собственный. лопатки турбины (у меня в сарае есть алюминиевый лист), так что я могу сказать, что я использовал почти всю отжимную сушилку. Я как-то сомневаюсь, что соберусь это, однако. Столб и подшипник могут превратиться в ленивое сюзан, хотя он работает так гладко, существует серьезный риск центрифугирования пищи распределение.
Главное, чего не хватает циклону, так это одной из тех розеток автозапуска. Я смотрел на те, которые сделаны как эко-боллокс для пользователей компьютеров. которые не могут побеспокоиться о том, чтобы использовать настенный выключатель, но они, кажется, не способный поставлять усилители, необходимые для более крупных электроинструментов.

• • Н

  • НТ

• опубликовано

  13 лет назад

В принципе, их легко сделать, если вы не возражаете опустить запуск. на задержке. Берем реле, снимаем обмотку катушки и заливаем обмотку помещение с обмоткой из эмалированного провода, рассчитанной на ток 4-6А. Помещать эта катушка реле находится в линии подачи под напряжением к розетке вашего электроинструмента, и подайте питание через контакты реле. Теперь, когда электроинструмент потребляет мощность, включается вакуум.
Если вы посмотрите на несколько реле, вы заметите, что некоторые из них легче перематывать. чем другие. Демпфер на переключающих контактах — хороший план.
НТ

• • Дж

  • Джон Фэйрберн

• опубликовано

  13 лет назад

Я знаю. Тридцать пять лет назад эта идея понравилась бы, но сегодня создание цепей кажется довольно утомительным и неудобным по сравнению с маршрутизацией и шлифовальные вещи.

Это проще, чем версии, которые я имел в виду, хотя, как вы говорите, не будет работать, а реализовать задержку, поставив реле внутрь мостовой выпрямитель и конденсатор на нем потребовали бы несколько целых Фарады. Хотя это почти делает его достаточно захватывающим, чтобы попробовать…

• • Н

  • НТ

• опубликовано

  13 лет назад

С другой стороны, каково было просто держать электроинструмент в рабочем состоянии пару раз? секунд дольше, если это необходимо.
НТ

• • А

  • Энди Дингли

• опубликовано

  13 лет назад

Вам это не нужно. Все, что вам действительно нужно, это дистанционное управление циклон, где вы работаете. Это легче найти.

• • Дж

  • Джон Фэйрберн

• опубликовано

  13 лет назад

Есть нужда и потребность. Я могу расположить пылесос достаточно близко к работа, что мне не нужно двигаться, чтобы включить его ногой. Я до сих пор умудряюсь сделать странный разрез, где я помню только «пресс с часть ноги» после окончания разреза, когда я смотрю вверх и вижу облако пыль. Вы можете возразить, что мне нужна лучшая концентрация, но это труднее получить.

• • Д

  • Дэйв

• опубликовано

  13 лет назад

Что я сделал, чтобы решить эту проблему, так это сделал короткий удлинитель с двойной розеткой, вилкой на 13 ампер и ножным выключателем на ней. Подключите экстрактор и инструмент в него, включите экстрактор, и вы не можете использовать электроинструмент, пока ножной переключатель не будет включен.
Дэйв

• • Дж

  • Джон Фэйрберн

• опубликовано

  13 лет назад

Это хорошая идея, спасибо.

• • С

  • Стивен

• опубликовано

  13 лет назад

Сделав еще несколько погонь со времени моего последнего поста, я пересматриваю свой мнение слегка. Я замечаю, что пыль, которая убегала, была выбрасывается через маленькую прорезь в задней части бегунка. Базовая плита вращается так, чтобы вы могли регулировать глубину реза и удалять пыль из небольшого зазора над суставом. Я наклеил на него немного скотча, как только глубина была установлена, и это содержало пыль.
Из выпускного отверстия также просачивается немного пыли. Я думаю, что пластиковая трубка не идеально подходит. Может быть, мне следует обмотать стык амальгамирующей лентой?
Я случайно сбил трубу, и там было МНОГО пыли, поэтому я думаю, вакуум делает действительно хорошую работу. Тем не менее, мне интересно стоит ли благодарить дизайн чейзера? кажется очень эффективен при направлении всей пыли к выпускному отверстию. Я думаю если бы труба была подключена к вакууму, но вакуум был выключается, сколько еще будет выброшено по трубе в вакуум от охотника?
Я недостаточно храбр, чтобы узнать, но я уверен, что делал это несколько месяцев назад, когда мой пылесос сломался. Я также помню, как высунул шланг из окно, когда я был возле окна!

Если я найду выгодную сделку на ebay, я могу попробовать. Разница между 07 и 04 что заметно?

Я просмотрел предварительные фильтры по URL-адресу, указанному ранее в этой теме. но они были большими большими вещами. Это нормально, когда они для стационарное использование в мастерской, как это было, но для перемещения по комнате, я думаю, что они могут быть слишком громоздкими и что-то еще, чтобы споткнуться.
Еще раз спасибо.

самодельная модель из циркулярной пилы и из болгарки для газоблоков. Как сделать ручной штроборез для пеноблоков из дрели?

1. Изготовление из мясорубки
2. Как сделать из дрели?
3. Модель циркулярной пилы
4. Дополнительные аксессуары самодельные
5. Плащаница
6. Пылесос

Штроборез – разновидность режущего инструмента, позволяющая идеально ровно делать в стене пазы для проводки, стальных шин для заземления и т. д. Это незаменимая вещь для тех, кто хочет спрятать «инженера» в стене .

Изготовление из болгарки

Самодельный штроборез из болгарки гениально прост. Для организации скоростной и качественной прорезки пазов в стене под скрытую проводку необходимо выполнить определенные действия.

1. Подготовьте два одинаковых диска для бетона, камня и кирпича.
2. Снимите кожух с кофемолки и зафиксируйте первый диск стандартной гайкой. Не забудьте предварительно надеть фиксирующую проставку на ось болгарки редуктора (под диск).
3. Наденьте второй диск поверх штатной гайки (после диска) — и зафиксируйте его второй гайкой. Если нет запасной штатной гайки, приобретите или закажите у токаря готовую гайку, она должна идеально подходить под резьбу вала болгарки.

Обязательно проверьте надежность крепления обоих дисков во избежание случайного ослабления гаек и их падения с УШМ во время работы. Рекомендуется приобрести более широкий защитный кожух — либо выточить (или заказать на фрезерном станке) подходящий. Оба диска не должны касаться его во время работы.

Обязательно используйте защитную амуницию: комбинезон из грубой ткани, респиратор. При работе без кожуха строго обязателен защитный шлем с забралом, дополнительные защитные очки, сапоги, перчатки из грубой и толстой ткани. Дело в том, что сколы являются источником скоростной пыли, которая может слететь в лицо, забить глаза, уши и дыхательные пути. Отрыв алмазных частиц при перегреве диска в режиме долбления камня и бетона может быть опасен в виде необратимого засорения глазков в процессе эксплуатации.

Как сделать из дрели?

Привод ручной электродрели представляет собой крутящий механизм, чем-то напоминающий болгарку. Дрель и перфоратор, помимо двигателя, оснащены редуктором. В состав механики перфоратора также входит ударно-вибрационный механизм.

Чтобы выдолбить канавку в бетоне, камне, кирпиче или цементе, настройте ударную дрель только на удар, без вращения. Недостатком является низкое качество канавки в виде неровной канавки, представляющей собой канал со значительными перепадами глубины. Эти отличия не позволяют, например, прокладывать кабельный канал (кабельный канал) в стене — требуется скрупулезно доводить более мелкие участки до необходимого уровня погружения резака. При укладке прямоугольного короба или гофрированной трубы мастер периодически прикладывает ее к швеллеру, чтобы убедиться, что она вошла в стену по всей длине.

Из-за неравномерной проточки после укладки кабельного канала или гофры потребуется больший расход стройматериалов на новую штукатурку, чем в случае резки «двухдисковым» станком.

Циркулярная пила модель

Циркулярная пила в целом напоминает по механике болгарку — тоже имеет механизм с прямым или зубчатым приводом. В комплект входит штуцер для крепления пильного диска к валу и контргайка. Болгарку держат за корпус и ручку и подводят к закрепленному материалу для дальнейшего распила и распиловки. Циркулярная пила, или пильный станок неподвижно закрепляется на верстаке. На нее подается распиливаемый материал (уголок, полосовая сталь и т.п.), который по мере распила проталкивается в рабочее пространство, где диск вращается с большой скоростью. Чтобы сделать штроборез своими руками из циркулярки, необходимо последовательно выполнить 4 шага.

1. Снимите крышку, защищающую рабочего от разлета высокоскоростных частиц разрезаемого материала. Скорее всего, не получится — понадобится как минимум в два раза шире.
2. Сделать более широкий чехол — для двух пильных дисков.
3. Наденьте детали в следующей последовательности: стопорный штуцер, первый диск, одну или несколько прокладочных шайб, второй диск и контргайку на приводной вал.
4. Подсоедините гофру или шланг пылесоса к всасывающему сифону.

Изготовление крышки включает в себя выполнение ряда шагов шаг за шагом.

1. Снимите мерку (диаметр круглой рабочей зоны пилы) стандартного кожуха. Сделайте чертеж, исходя из будущих требований к круглому штроборезу.
2. Отрежьте ручки (если есть) от старой кастрюли (оптимальной считается небольшая стальная эмалированная емкость, рассчитанная на порции на 2-3 приема пищи на человека).
3. Вырежьте в дне кастрюли отверстие, диаметр которого немного больше диаметра круглого стержня.
4. По периметру паза приварить круглую скобу или кольцевой фланец, представляющий собой сборно-разборный хомут. Он представляет собой накидку, которая является частью защитного кожуха болгарки и прижимается к фиксирующей втулке, в которой вращается вал. При необходимости, если хомута нет, его можно подогнать под посадочное место стандартного круглого кожуха. Фиксируется прижимным болтом.
5. Вырежьте в приваренной сбоку кастрюле прорезь, достаточно большую для того, чтобы вращающиеся диски могли погрузиться в стенку, прорезанную вдоль «канавки» на несколько сантиметров.
6. Из крышки кастрюли сделать пристегивающуюся часть крышки. Таким образом, рабочий обезопасит себя от вылета частиц не только по ходу вращения дисков, но и со стороны, где диски устанавливаются и снимаются. Дело в том, что быстроходные крошки от блоков, опилки и стружка могут отскакивать от внутренних стенок кожуха. Замки могут быть любыми – в виде замков (типа шип-паз), широко используемых, например, в бытовой электронике. Иногда применяют винтовые зажимы на основе болта и гайки с гравирующей шайбой — гайка устанавливается на специальный фланец с отогнутыми краями, являющийся частью корпуса. Мастер может выбрать любой тип и разновидность защелки.
7. Обеспечить соединение для удаления пыли. В произвольном месте (не особо важно) прорезать отверстие под имеющийся кусок стальной трубы (или выжать из старой батареи отопления). Приварите его к этому месту, проверьте герметичность получившегося соединения.

Проверьте собранный штроборез в действии. Частицы должны разлетаться только узким потоком – тангенциально проходящим через точку контакта вращающихся дисков с разрезаемым материалом. Они не должны разлетаться веером, во все стороны. Включите и запустите пылесос – частицы будут поглощаться его всасывающей трубой, а не вылетать наружу.

Дополнительные аксессуары самодельные

В качестве аксессуаров, помимо корпуса, пресс-шайб и контргаек, с помощью которых можно расширить штатную комплектность, важным компонентом является еще и технический пылеудаляющий аппарат.

Кожух

Правильно изготовленный кожух должен представлять собой объемный цилиндр, ограниченный двумя режущими дисками, соединенными с основанием контргайкой и распорными шайбами. При необходимости может быть использована пружинная (гравировальная) шайба, служащая дополнительной затяжкой, препятствующая откручиванию контргайки, а дискам и шайбам — слетанию на полном ходу. Даже если алмазные частицы дисков оторвутся, один диск (или оба сразу) сломается или будет отколот, комплектующие отлетят — корпус примет на себя всю силу удара (и вибрацию, возникшую при одновременно). Отлетающие компоненты или треснувший диск на полной скорости могут привести к травме.

Проверьте, достаточна ли толщина стали, из которой вы делаете корпус: ее значение должно быть не менее 2 мм.

Пылесос

Пылеуловитель предназначен для предотвращения рассыпания разрушенного строительного материала, из которого построена стена. Цементная штукатурка обладает высокой абразивностью: опасен контакт с глазами, ушами и дыхательными путями. Технический пылесос, подключенный к выхлопной трубе корпуса, засосет любой материал: частицы бетона, кирпича, пеноблоков, газоблоков, песчано-цементной штукатурки, гипса, алебастра, извести, краски и др.

отсос пыли можно сделать из старого бытового пылесоса, недорогого робота-пылесоса, который отличается компактностью. Мастера переделывают роботы-пылесосы в технические пылеуловители. Вместимость их небольшая – не более 1 литра. Этого достаточно для сбора пыли и мусора при прорезании паза – по газосиликатному или кирпичному – длиной 1–3 м.
