Насколько всем нам известно в данный момент времени именно двускатная крыша набирает всё больше популярности. Перед многими владельцами собственных участков на момент планирования проекта своего будущего дома стоит задача с выбором крыши.

Конечно, многие из них в первую очередь задумываются над ее эстетическими особенностями, часто забывая про функциональную ценность. И в этом заключается их большая ошибка.

К счастью, классическая двухскатная крыша вполне в состоянии не только защитить будущее здание от плохих погодных условий, но и сохранить максимально эстетичные черты. Из этой статьи вы узнаете об особенностях данной конструкции, ее достоинствах и недостатках, разновидностях, устройстве и многом другом.

• Какими особенностями обладает двухскатная крыша

• Какие бывают преимущества двухскатной крыши

• Недостатки двухскатной крыши

• Материалы для возведения двухскатной крыши

• Пошаговая инструкция по монтажу крыши

• Фото двухскатной крыши

Какими особенностями обладает двухскатная крыша

В список основных характеристик двускатной крыши входят:

1. Опоры – это длинные крепкие столбы, цель которых укрепить внешние стены по периметру.
2. Брусья – коньковые брусья служат в качестве перекладин. Они соединяют боковые стороны в верхней части конструкции. Укладываются поверх стоек.
3. Основные стропила – с их помощью удерживается брус. Служат опорой для основных столбов.
4. Диагональные стропила – неотъемлемая часть несущей системы. По направлению идут к угловым частям сооружения.
5. Нарожники – небольшие перекладины, которые соединяют опоры со стропилами скосного типа.
6. Шпренгель – его помещают на укосину, соединяющую опоры.
7. Подкос – здесь имеется ввиду использование подпорок, которые находятся в углах постройки. Благодаря их присутствию крыша в состоянии выдержать сильные порывы ветра.

Важно, чтобы они имели подводку от центра опоры к диагоналям под прямым углом.

Какие бывают преимущества двухскатной крыши

Прежде чем приступать непосредственно к закупке материалов, вам нужно рассмотреть все сильные и слабые стороны двухскатной крыши.

Начнём с ознакомления с положительных характеристик:

• Конструкция имеет довольно высокий показатель жесткости, согласно которому исключается вероятность образования деформаций. Устойчивость гарантируют угловые ребра, которые соединены с опорами.
• С практичной точки зрения здесь не будут скапливаться осадки, следовательно, это не приведет к загниванию кровли, а также вам не придется время от времени очищать скаты.
• Хорошая сопротивляемость сильным порывам ветра.
• Вы можете соорудить большие карнизы, которые обеспечат дополнительную защиту вашему фасаду.
• Дом не будет казаться таким высоким благодаря особенностям кровли.
• Такой тип крыши отлично подойдет для любого строения. Например, для каркасного дома или для кирпичного.
• Свесы карнизов не разрушаются со временем.

Недостатки двухскатной крыши

Положительных качеств много. Однако, вместе с ними никуда не деваются и отрицательные:

• Довольно затратная процедура – не зависимо от того, хотите ли вы нанять рабочих, или провести строительные работы самостоятельно, работа обойдется вам довольно дорого.
• Сложная конфигурация – крыша обладает довольно сложной конфигурацией и перед началом ее возведения вам понадобится досконально продумать последовательность действий. Обязательно сделайте чертёж будущей конструкции.
• Относительно маленькая высота. В таких условиях у вас не получится оборудовать высокий чердак.

При наличии мансардных окон потребуется проведение качественной гидроизоляции. В противном случае влага будет проникать в дом. Обычно для таких целей используют рубероид.

Материалы для возведения двухскатной крыши

Когда приходит время закупать материалы и инструменты, не экономьте на качестве и обращайтесь к проверенным продавцам и магазинам. Особое внимание обращайте на бренды.

При высоком уровне обслуживания вас смогут как следует проконсультировать, объяснить соответствие того или иного материала заявленным стандартам и удовлетворить ваши желания, как потребителя.

Для строительства вам понадобится следующий список материалов:

1. Древесина высокого качества – она нужна для создания стропил и каркаса;
2. Крепёж – это могут быть гвозди, болты, саморезы, шурупы и многие другие виды;
3. Скобы – необходимы для закрепления балок перекрытия;
4. Крепления с разной конфигурацией;
5. Скользящие крепления – их наличие предотвратит деформацию конструкции, когда строение даст усадку;
6. Три вида заготовок из древесины – брусья для мауэрлата, стропил и доски;
7. Утеплитель;
8. Пароизоляция.

Пошаговая инструкция по монтажу крыши

Не лишним будет упомянуть в очередной раз, что все работы должны быть тщательно спланированы. То есть, составлен список необходимых действия, прописаны важные моменты.

Это в свою очередь поможет вам выполнить все верно и не упустить ничего из виду. Дело в том, что при малейшей неточности конструкция может банально рухнуть.

Этапы включают следующие действия:

• Подготовка древесных элементов – необходимо просушить доски и брусья, покрыть их антисептическими составами, осуществить монтаж системы.
• Установка мауэрлатов – очень важно, чтобы они располагались строго по периметру. Под ними производят укладку гидроизоляции. Опоры размечают согласно сделанным раннее вычислениям.
• Сверка размеров – если вы обнаружили несоответствия, необходимо измерить каждую балку повторно.
• Монтаж балок перекрытия.
• Использование стяжек для скрепления опор.
• Укладывание досок на балки перекрытия. Можно исключить крепления.
• Монтаж стоек.
• Разметка стропил.
• Размещение диагональных стропил.
• Крепление нарожников и коротких стропил.

По завершении всего этого производят установку кровли. Как и всегда, в первую очередь делают разметку, помечают предположительные места для оконных проемов.

1. Разметка отверстия для будущей вентиляции – необходимо чётко разметить отверстия, чтобы знать, где будут будущие элементы вентиляции.
2. Обрамление размеченных участков рейками и проведение набивки.
3. Завершением всего становится натяжение поверх стропило пароизоляции, ее фиксация.

После на стропила крепятся рейки, между которых прокладывают утеплитель. Монтаж контрольного покрытия с прикручиванием черепицы к контробрешетке.

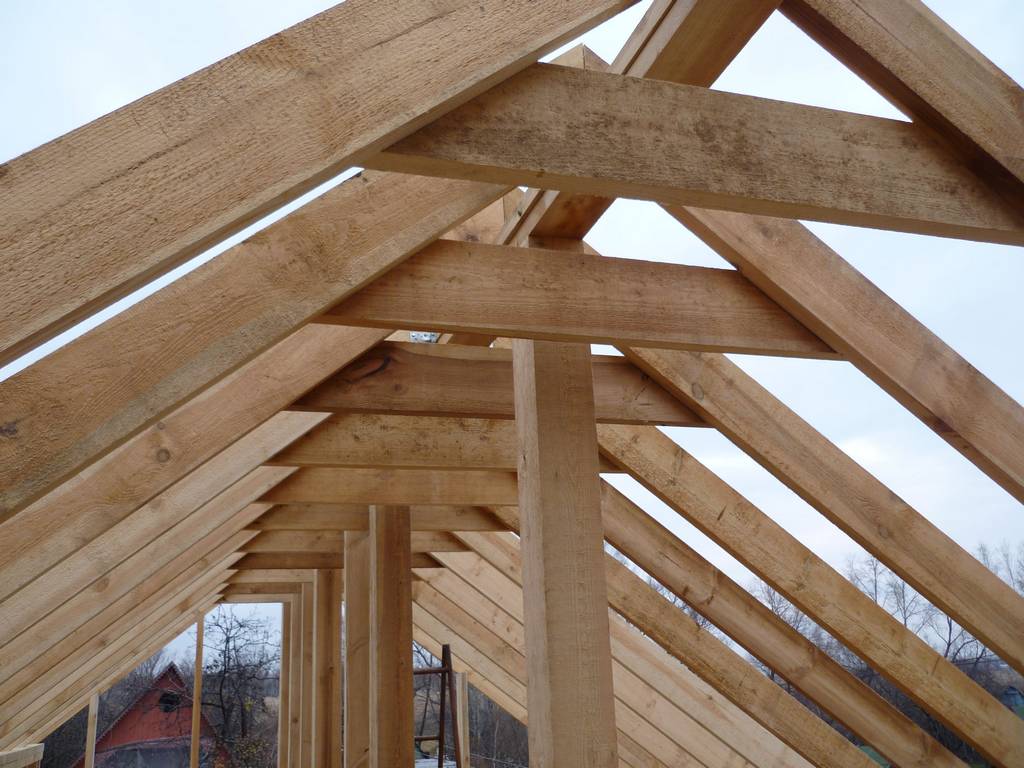

Фото двухскатной крыши

стропильная система своими руками, устройство, конструкция, фото и видео

Среди многообразия видов крыш двускатная по праву считается наиболее популярной у строителей частных домов и коттеджей. Довольно несложная и устойчивая конструкция, приспособленная к разнообразным условиям климата — вот ее главные преимущества перед другими видами. Но, несмотря на простоту конструкции, подходить к процессу ее установки необходимо предельно серьезно, ведь монтаж крыши дома — самый важный и заключительный этап его строительства. Мы расскажем, как установить стропильную систему своими руками, а также ознакомим вас с особенностями конструкции и ее устройством. Вы сможете воспользоваться подборкой подробных фото и видеоматериалом.

Содержание

• Виды двускатных крыш
• Конструкция стропильной системы
• Разновидности стропильных систем
• Предварительные расчеты
• Монтаж стропильной конструкции
• Установка стропильной системы двухскатной крыши: видео
• Двухскатная крыша дома: фото

Виды двускатных крыш

Двускатная или щипцовая крыша — это две прямоугольные плоскости (скаты), наклоненные под углом к наружным сторонам стен дома. Именно благодаря этому углу обеспечивается бесперебойный сток талой воды и осадков.

Но на этом его функции не заканчиваются. Величина угла наклона чаще всего зависит не от архитектурной задумки, а обусловлена определенными климатическими условиями, характерными для региона, где возводится жилой дом. Чем круче угол наклона, тем более влажный и холодный климат. Максимально допустимый предел величины угла наклона от 5 до 90 градусов.

Традиционно двускатные крыши подразделяются на несколько основных типов:

• Простая симметричная. Самый популярный вариант ввиду надежности и несложности конструкции. Именно симметрия позволяет распределять нагрузку абсолютно равномерно между несущими стенами и мауэрлатом. Материал можно выбирать на свое усмотрение, независимо от того, какой утеплитель будет использоваться при постройке крыши. Сечение бруса обеспечивает запас несущей способности. При монтировании подобного вида крыши распорки и подпорки можно устанавливать в любом месте. Кроме того, очень мала вероятность того, что стропила прогнутся. Но такая конструкция тоже вовсе не так идеальна, как могло показаться. Самый большой ее недостаток — невозможность обустройства полноценной мансарды, поскольку острые углы создадут глухие нефункциональные зоны.

• Простая асимметричная. К таким крышам можно отнести те, которые имеют угол наклона более 45 градусов. Это сделает доступным для функционального использования большую часть пространства. Но в то же время потребуются более сложные расчеты, поскольку нагрузка в данном случае распределяется неравномерно.
• Ломаная. Лучшего варианта не придумаешь для тех, кому важно иметь полноценное рабочее пространство под крышей. Но и здесь существуют свои сложности и относится это в большей степени в техническим расчетам и чертежам конструкции.

Конструкция стропильной системы

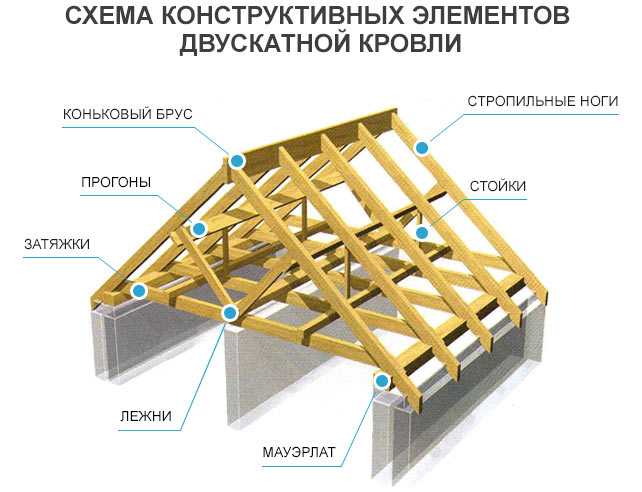

Конструкция классической стропильной системы представлена несколькими элементами. Рассмотрим их более детально.

• Мауэрлат — брус-опора, передает нагрузку от крыши стенам. Ставится на несмежные стены.
• Стропильные ноги образовывают форму крыши, чаще треугольную. Их устанавливают попарно по обеим сторонам крыши и соединяют в районе конька. Таким образом формируется стропильная система.
• Стойки. Это опоры, поддерживающие стропильную конструкцию. Устанавливаются в районе конька перпендикулярно земле.

• Прогоны. Это элементы поддержки, изготовленные из бруса. Устанавливаются горизонтально земле с опорой на стойки.
• Затяжка — брус, укладываемый аналогично прогонам, но в отличие от них — под прямым углом к мауэрлату. Его основная функция — не дать стропильным ногам разойтись в стороны, крепко держать их на месте. Сечение бруса, как и у мауэрлата.
• Лежень — горизонтальная опора, располагаемая на внутренней стороне несущей стены. Он — основа для опорных стоек.
• Подкосы — наклонные опоры, соединяют конструктивные элементы в одно целое и делают ее такой как надо: жесткой конструкцией, выдерживающей немалые нагрузки. Устанавливаются на затяжку либо лежень.

Отсутствие каких-либо элементов из числа указанных в конструкции стропильной системы зависит от типа крыши и ее геометрии.

Разновидности стропильных систем

Для двускатных крыш предусмотрены два основных типа стропильных систем в зависимости от типа укладки: наклонные и висячие.

Наклонные стропила подойдут для крыш практически любого размера. В их конструкции предусмотрена стойка и лежень. Последний, соответственно, принимает значительную часть нагрузки. А стропильные ноги надежно поддерживаются стойкой. Данная конструкция очень легко монтируется, но при этом имеет одно слабое место — элемент, который ее же и поддерживает (стойка).

Висячие стропила. Актуально применять для крыш размером до 6 метров. Подобного типа конструкция воплотима в жизнь благодаря креплению ноги. Особенность конструкции состоит в воздействии распирающего усилия на стропильные ноги. Установленная между ними затяжка позволяет существенно снизит это усилие. В строительстве используют затяжки, изготовленные из дерева и металла. Очень часто на затяжки возлагают функцию несущих балок — для этого из устанавливают внизу.

Совет. Чем выше вы поднимаете растяжку, тем более прочной она должна быть. Если проигнорировать этот элемент и не закрепить его в стропильной системе, несущие стены могут просто не выдержать ее нагрузки.

Предварительные расчеты

Чтобы возводимая крыша получилась крепкой и надежной, необходимо тщательно рассчитать все нагрузки и выбрать оптимальный угол наклона.

Совет. Если будет строиться достаточно сложная стропильная система, то все расчеты лучше доверить специалисту. Лишний риск здесь совершенно не уместен.

Если же конструкция не так сложна и имеет небольшие размеры, то расчет нагрузок можно произвести собственными силами, не прибегая к помощи профессионала. Первым делом, необходимо определить оптимальный угол наклона скатов. Очень острый (5-15 градусов) подойдет для малого числа кровельных материалов.

Поэтому очень важно сначала выбрать материл для покрытия крыши, а уже после рассчитывать стропильную систему. Так, для мягкой кровли предельно допустимый угол наклона — 20 градусов, для металлочерепицы, ондулина, шифера и т.д. — 45 градусов. Если увеличить угол наклона до 45 градусов и выше, то растет не только нагрузка, но и расходы на материалы, соответственно.

Также очень важно правильно рассчитать нагрузку ветра и снега. Предел снеговой — 320 кг/м2. При расчетах нам понадобится коэффициент перехода снега на крышу (постоянная величина). Для кровли с углом наклона до 25 градусов он составляет ровно 1, при значении угла наклона от 25 до 60 градусов коэффициент составляет 0,7. Если угол наклона превышает 60 градусов, то снеговая нагрузка уже не влияет на расчеты.

Монтаж стропильной конструкции

После того как были произведены все расчеты и заготовлены материалы, можно приступать к установке конструкции. Рассмотрим этот процесс поэтапно:

1. Крепим мауэрлат к стене. Устанавливаем его на всю длину продольных, на которые будут установлены стропила. Фиксируем брус анкерами или арматурой, которую бетонируем в стене. Под мауэрлат обязательно необходимо подложить пару слоев гидроизоляции.
2. На внутреннюю сторону несущей стены крепим лежень из бруса сечением, аналогичным мауэрлату.
3. Сверху на установленные элементы крепим балки перекрытия размером 5х15 см и шагом, идентичным шагу стропил. На балки кладем черновой пол для ходьбы по нему.
4. Сверху на лежень ставим опоры с шагом в полтора метра и фиксируем гвоздями и уголками из металла. Затем выравниваем опоры, закрепляем на время при помощи укосин.
5. На стойки крепим конек сечением 10х15 см и фиксируем также, как и опоры.
6. Теперь можно переходить к заготовке стропил. Предварительно мастерим шаблон: делаем в предварительно отмеченных местах досок запилы глубиной не более 1/3 их ширины. Готовый шаблон прикладываем к скатам и если все четко подошло, выпиливаем стропила полностью.
7. Крепим стропила над коньком гвоздями. И обязательно к брусу — по 2 гвоздя на каждое.
8. И последний шаг — обрешетка. Процесс несложный, но необходимый, ведь обрешетка позволяет комфортно перемещаться по крыше во время строительных работ и упрощает крепление кровли.

Как вы могли убедиться, монтаж стропильной конструкции — довольно хлопотный процесс, несмотря на кажущуюся простоту. Придерживайтесь данных в статье советов и инструкций, и вы гарантированно сможете осуществить все монтажные работы четко, быстро и качественно. Желаем удачи!

Установка стропильной системы двухскатной крыши: видео

Двухскатная крыша дома: фото

Как построить стропильные фермы для односкатной крыши

1967shares

• Share
• Pin

Прошлой зимой было плохо из-за снега и льда, и у моего соседа по улице очень большая недостроенная крыша сарая провалилась. осень, и мой сосед спускается вниз, чтобы поболтать о том, как построить фермы односкатной крыши. Он решил купить готовые фермы в нашем местном магазине Reno, чтобы сэкономить время, хотя я убедил его, что он может сделать это самостоятельно.

В этой статье мы рассмотрим, как просто построить сплошную односкатную крышу без каких-либо причудливых инструментов или сложной математики. Мы будем использовать два разных типа материала, несколько крепежных деталей и пару электропил, чтобы выполнить работу.

Существует миллион различных способов постройки ферм, но я считаю этот один из самых простых. Это также сводит на нет использование дорогостоящего оборудования и обширных вычислений. Посмотрите ниже для более подробного описания того, как сделать фермы для сарая.

Примечание: прежде чем возводить стены сарая, сконструируйте фермы крыши!

Быстрая навигация

• Что такое ферма?
• Общие типы ферм, используемых в навесах
  • King Post
  • Queen Post
  • FINK
  • HOWE
  • Двойной вентилятор
  • GAMBREL
• Как построить простую ферму для крыши для сарай
  • 1. Определите шарику на крыше
  • 2. Выберите правую транс.
  • Создание подробного проекта фермы односкатной крыши 4. Определение расстояния между фермами крыши
  • 5. Подготовка необходимых инструментов и материалов
  • 6. Обрезка верхних поясов фермы
  • 7. Создание нижнего пояса
  • 8. Измерьте и отрежьте центральную стойку
  • 9. Отрежьте фанерные косынки
  • 10. Соберите фермы навеса
  • Опция: используйте стальные косынки для сборки ферм
• Заключение

Что такое ферма?

Ферма — это деревянная конструкция, поддерживающая крышу. Они также служат для удержания стен вашего сарая вместе, поэтому они очень важны.

В наши дни люди используют термины «ферма» и «стропила» взаимозаменяемо, что неверно. Представьте свой чердак. Если у вас есть пиломатериалы большой ширины, поддерживающие вашу крышу, и относительно открытый чердак, то у вас, вероятно, есть стропила. В фермах используются пиломатериалы меньшей ширины, такие как 2×4, чтобы создать паутину треугольников, поддерживающих крышу. Столь же эффективен, но занимает меньше места на чердаке.

Если они занимают больше места, то зачем использовать ферму? Во-первых, они значительно дешевле стропил. Стропильные фермы 2×4, тогда как для стропил могут использоваться доски 2×8, 2×10 или даже 2×12. 16-футовый 2×12 стоит дорого, и если вы построили всю конструкцию крыши из них, вы получите очень большой счет за пиломатериалы. Но если вы используете все 2×4, то ваши затраты снижаются в геометрической прогрессии.

Во-вторых, фермы несложны в изготовлении и просты в установке. Они легче и могут быть сборными. Так что, если вы строите сарай, вам просто нужна еще пара рук и большая часть дня, чтобы установить их. Установка стропил обременительна и требует гораздо больше времени для установки.

Общие типы ферм, используемых в навесах

Существует множество различных конструкций ферм, и многие из них используются в зависимости от пролета конструкции, которую они покрывают. Как правило, чем сложнее выглядит ферма, тем длиннее пролет, который она перекрывает.

Для нашего сарая мы будем устанавливать конструкцию фермы сарая с центральной стойкой, которая является практически самой простой конструкцией фермы для сарая, которую вы можете построить. Давайте посмотрим на другие типы ферм для сарая, которые вы можете использовать ниже.

Королевская стойка

Как я только что сказал, мы рассмотрим, как установить решетчатую систему центральной стойки в вашем сарае. В ферме шкворня используются два верхних пояса, нижний пояс и деталь, соединяющая нижний и верхний поясы по вертикали, называемая шкворнем.

Простые в изготовлении и требующие небольшого количества пиломатериалов фермы шкворня идеально подходят для небольших сооружений. Они хороши только до 16 футов, так как более крупные конструкции требуют большего распределения веса.

Королевский пост

Этот тип фермы, также известный как веерная ферма, похож на шкворня, за исключением того, что он имеет две диагональные распорки или направляющие паутины, идущие от нижней части шкворня к верхним поясам с обеих сторон. Они делают конструкцию веерной, отсюда и название «веерная ферма».

Эти фермы способны работать с пролетами длиной до 22 футов. Распорки придают этим фермам дополнительную прочность, но также требуют больше пиломатериалов, косынок и времени. Если вы строите сарай в районе, где выпадает много снега, рассмотрите этот тип фермы вместо шкворня.

Fink

Этот тип ферм, также известный как W-образная ферма, часто встречается в продаже в местном магазине Reno. Эти типы ферм, способные выдерживать пролеты до 33 футов, используются во многих новых домах.

Ферма Fink не использует центральную стойку, а вместо этого опирается на четыре направляющих полотна в форме буквы «w». Хотя они эффективны, они требуют нескольких угловых разрезов и дополнительных пиломатериалов. Это было бы излишеством для большинства сараев, сделанных своими руками.

Хоу

Как и в случае с Fink, ферма Howe, скорее всего, не нужна для вашего сарая. Если вы строите большой гараж, мастерскую или даже крошечный дом, подумайте о покупке сборной версии этих ферм. Вы сэкономите время и, вероятно, не потратите намного больше, чем если бы делали это самостоятельно.

Двойной вентилятор

Ферма с двойным вентилятором сочетает в себе элементы фермы Fink и фермы с одним вентилятором. Это ферма Финка, но с раскосом между каждым вентилятором.

Также эта ферма может иметь пролет до 36 футов, и для этой фермы потребуется 3 различных разреза, чтобы приспособить поперечные связи разной длины. Это еще один тип фермы, которую лучше всего приобрести в готовом виде.

Вальмовая крыша

Вальмовая крыша — это четырехскатная крыша, которую люди обычно ассоциируют с крышей в стиле амбара или чем-то подобным. Традиционная двускатная крыша имеет четыре стороны, образующие полукруг или верхнюю половину восьмиугольника. Если вы строите сарай с двускатной крышей, то, скорее всего, вы будете использовать его в сочетании с нижним поясом.

Тем не менее, крыша с вальмовой фермой использует конструкцию фермы Howe под верхними поясами вальма для усиления конструкции крыши и увеличения пролета.

Как построить простую ферму крыши для сарая

Теперь давайте посмотрим, как построить простую ферму крыши для сарая. Помните, как указано выше, этот процесс намного проще, если у вас уже есть пол сарая, но не стены. Причина в том, что вы можете использовать недостроенный пол сарая в качестве шаблона для своих ферм.

Опять же, для простоты будем строить ферму для двускатной крыши. Двускатная крыша — это типичная двускатная крыша, которая встречается в точке посередине. Даже если вы не знаете, как построить ферму, любой мастер с уверенностью может построить простую ферму крыши для сарая.

1. Определите уклон односкатной крыши

Уклон определяет, насколько крутым будет ваша крыша. Вы увидите крышу, обозначенную как 3:12 или 6:12, что означает, что на каждые двенадцать дюймов горизонтального пробега крыша поднимается на 3 или 6 дюймов соответственно.

Пробег 12:12 — это угол 45 градусов. Крыша 4:12 составляет около 19 градусов. Мы рассмотрим, как сделать шкворневую ферму на навесе с крышей 4:12, но это можно сделать на любом поле. Многие строительные нормы и правила не допускают, чтобы крыша навеса была меньше 3:12, поскольку более плоские крыши более подвержены протечкам и повреждениям снегом.

2. Выберите правильный тип фермы

Посмотрите выше, чтобы решить, какой тип фермы подходит для вашего сарая. Не переусердствуйте с этой частью — для небольшого сарая нужна только ферма с королевской стойкой. Если у вас есть большой сарай или мастерская, то вам нужна веерная ферма.

Теперь, если у вас есть большой гараж или крошечный дом, я рекомендую сборную ферму Howe. Да, вы можете сделать это сами, но вы сэкономите время, купив их уже готовыми. Кроме того, вы не хотите ставить под угрозу безопасность только для того, чтобы сэкономить пару долларов на строительстве ферм для односкатной крыши.

3. Создание подробного проекта фермы односкатной крыши

Прежде чем вы начнете рубить дрова, вам необходимо иметь планы фермы сарая со всеми соответствующими размерами. Наиболее важными из них являются пролет вашего сарая, длина и шаг.

Пролет определяет длину пиломатериалов, которые вам понадобятся, а длина сарая указывает, сколько ферм вам понадобится.

Пролет вашего сарая от внешнего края одной внешней стены до другой по ширине сарая. Он не принимает во внимание свес крыши, который у вас может быть или не быть.

Еще одним соображением является выступ. Вы хотите, чтобы ваша крыша нависала над краями вашего сарая? Если да, то насколько? Добавление дополнительного фута увеличит количество используемой древесины и общую стоимость. Тем не менее, выступ может быть как декоративным, так и функциональным, отводя воду дальше от основания вашего сарая.

4. Определите расстояние между стропильными фермами

24 дюйма по центру подходит для стропильных ферм. Если вы живете в районе, где выпадает абсолютно тонна снега и у вашего сарая низкая крыша, то смело ставьте их на 16 дюймов по центру.

Дома имеют расстояние между фермами 24 дюйма. Однако в большинстве домов используются предварительно изготовленные инженерные фермы, рассчитанные на 24 дюйма по центру. Поскольку вы строите фермы самостоятельно, вы действительно не можете сказать, какую нагрузку может выдержать каждая из ваших ферм.

Но если вы не торопитесь и правильно сконструируете ферму, нет никаких причин, по которым 24-дюймовое межосевое расстояние не может работать в вашем сарае. Если вас это не устраивает, соберите еще несколько и установите их на расстоянии 16 дюймов друг от друга.

5. Подготовьте необходимые инструменты и материалы

См. ниже инструменты и материалы, которые вам потребуются для сборки ферм односкатной крыши.

Инструменты

• Торцовочная пила
• Циркулярная пила или электролобзик
• Козел
• Молоток
• Аккумуляторная дрель
• Рулетка и угольник

Материалы

• 2x4s – без обработки давлением
• Фанера ⅝”
• Соединительные пластины для ферм – 3×6
• Гвозди
• Винты для настила 1 ½”
• Строительный клей

6. Обрежьте верхние пояса фермы

Теперь пора приступать к работе. Ранее я упоминал, что строить фермы намного проще, когда у вас есть голый пол сарая без каких-либо стен. Вы поймете почему через секунду. Теперь, когда вы знаете, насколько крутой должна быть ваша односкатная крыша — уклон — и какой свес вы хотите, вы можете сразу перейти к этому калькулятору конструкции фермы односкатной крыши.

Прежде чем вводить свои значения, обязательно учтите дополнительные 4 дюйма с каждой стороны для пролета вашего сарая. Почему? Потому что мы собираемся избегать надрезов — также известных как разрезы птичьего рта — в наших верхних аккордах. Вместо этого наш нижний пояс будет полностью опираться на вершины стен сарая. Это позволяет сократить количество разрезов без ущерба для структурной целостности.

Теперь у вас есть длина и угол, под которым вы будете отрезать оба конца верхних поясов. Для этого навеса наш шаг 4:12 требует угла 18,5 градусов. Используя наш квадрат скорости, мы поместим точку поворота (вершину квадрата скорости) в верхний угол нашего квадрата 2×4, ровно лежащего на рабочей поверхности. Вращайте точку вращения до тех пор, пока угол 18,5 на гипотенузе квадрата скорости не совпадет с длинным концом квадрата 2×4.

Проведите линию от точки поворота вниз через 2×4. Используйте торцовочную пилу, чтобы сделать этот разрез, поворачивая пилу, пока она не совпадет с вашей отметкой. Теперь используйте тот же процесс, чтобы сделать такой же надрез на другом конце верхней хорды. Обратите внимание: убедитесь, что срезы под углом параллельны друг другу!

7. Создание нижнего пояса

Нижний пояс проходит между низом двух верхних поясов. Это будет ровно длина пролета вашего сарая. Используйте свою базу сарая, чтобы добиться точного измерения.

Оба конца вашего нижнего пояса потребуют угловых надрезов, но они будут перпендикулярны друг другу, в отличие от верхних поясов. Чтобы найти угол нижних углов пояса, просто вычтите угол верхнего пояса на 90. Затем используйте тот же метод, чтобы найти и отметить углы. Опять же, концы вашего нижнего пояса будут перпендикулярны друг другу.

Я использую лобзик, чтобы сделать пропилы, которые не может сделать торцовочная пила. Некоторые люди предпочитают циркулярную пилу, но я считаю, что лобзик быстрее и проще в обращении. Какой бы инструмент вы ни предпочли, делайте разрезы под углом.

Теперь выровняйте верхние и нижние пояса на полу сарая без стен. Верхние пояса должны идеально сочетаться с нижним поясом. Ваш нижний пояс также должен выступать за обе стороны стен сарая примерно на ½ дюйма. Это делается для того, чтобы края верхнего пояса не терлись о стены сарая.

8. Измерьте и отрежьте центральную стойку

Найдите центр нижнего пояса. Измерьте оттуда до нижней точки, где встречаются верхние хорды. Отрежьте 2×4 до такой длины — это ваш королевский пост.

Затем на вершине своего королевского столба найдите центр. Если ваш 2×4 имеет ширину 3,5 дюйма, то он будет ровно 1,75 дюйма от края.

Вы сделаете угловой разрез по обеим сторонам только что отмеченной точки. Он будет таким же, как разрез, который вы сделали для верхнего пояса, — 18,5 градусов. Используйте квадрат скорости с опорой на центральной отметке и вращайте. Вы обнаружите, что квадрат скорости слишком велик для этой конкретной задачи. В качестве альтернативы вы можете использовать разрезы верхнего пояса в качестве шаблона.

Верхняя часть вашего королевского поста должна выглядеть как точка или стрела. Нижняя часть плоская и должна быть отцентрована на средней отметке нижнего пояса. Теперь вы готовы собрать ферму!

9. Вырежьте косынки из фанеры

Теперь пришло время вырезать фанерные фермы. Положите на козлы кусок фанеры толщиной ⅝ дюйма. Вы хотите, чтобы косынки были в два раза длиннее ширины ложи. Таким образом, 2 × 4 имеет ширину чуть менее 4 дюймов, поэтому вы сделаете косынки длиной 8 дюймов с каждой стороны, что в сумме составит 16 дюймов в поперечнике. Для высоты подходит 8 дюймов.

Обведите косынки на фанере с помощью угольника. Я использую кусок картона под вершиной фермы, чтобы очертить верхнюю часть фермы, на 8 дюймов вниз с каждой стороны. Затем я достаю картон из-под фермы и провожу прямую линию до конца — готово! Это ваш шаблон. Вырежьте это.

Используйте картонный шаблон, чтобы нарисовать контур на фанере. Разрежьте фанеру с помощью электролобзика. Помните, что вам нужны косынки с обеих сторон фермы. Чтобы упростить задачу, вы также можете использовать эту косынку в нижней части шкворня и нижнего пояса. Итак, для одной фермы вам понадобится четыре косынки такого размера.

Теперь вырежьте косынки по бокам фермы. Вы можете использовать свой оригинальный картонный шаблон, но вам понадобится только половина. Сложите картон пополам, обведите его на фанере и вырежьте. Вам также понадобятся четыре из них. Теперь все готово для сборки.

10. Сборка ферм сарая

Положите ферму на пол сарая. Выровняйте нижний пояс по ширине одного конца вашего пола. Проверьте выравнивание и размеры фермы относительно пола. Убедитесь, что нижний пояс выступает за каждый конец не более чем на ½ дюйма, а вершина фермы совпадает с центром ширины сарая.

Для крепления фанерных косынок вам понадобится строительный клей. Чем прочнее, тем лучше — я использую полиуретановый строительный клей PL Premium. В конечном итоге вам может понадобиться более одной трубки. Кроме того, я рекомендую прибить или привинтить детали 2 × 4 перед установкой косынок. Убедитесь, что вы предварительно просверлили, иначе 2 × 4 может расколоться.

Начиная с верхней косынки, нанесите клей на фермы 2×4, которые будут покрыты косынкой. Поместите косынку поверх клея и прикрепите косынку с помощью шурупов 1 ½ дюйма. Я бы использовал четыре винта с каждой стороны, плюс два в центральной стойке.

Продолжайте установку косынок, как описано выше. По завершении переверните ферму и установите косынки с другой стороны.

Опция: использование стальных косынок для сборки ферм

Используйте стальные косынки, также называемые соединителями ферм, для крепления ферм навесов. Перед установкой коннекторов я предпочитаю закреплять их 3-дюймовыми палубными винтами. Это скрепляет все вместе, одновременно забивая соединители фермы. Я также советую вам предварительно просверлить отверстия, если вы решите сначала закрутить винты, так как 2×4 склонны к расщеплению.

Очень важно, чтобы используемые разъемы выдерживали нагрузку. Во многих магазинах Home Reno продаются только ненесущие металлические косынки или соединители. Не используйте их для создания ферм.

Когда вы будете готовы забивать разъемы, вам понадобится кусок обрезков 2×4, чтобы положить его на разъем, по которому вы сможете забить. Если вы ударите молотком прямо по разъему, он погнется и не будет правильно подключаться. Если у вас есть плоский кусок стали вместо дерева, это работает еще лучше.

Забейте соединители на каждом стыке, используя обрезки. Убедитесь, что каждый разъем полностью прибит к каждому куску дерева. Используйте разъемы с обеих сторон.

При соединении ферм со стальными косынками к навесу можно использовать стяжку Simpson H3.5A Hurricane. Иногда стальная косынка не подходит к соединителю, поэтому я предложил вам два варианта на выбор — любой из них отлично работает.

Как установить фермы на сарае

Когда вы закончили строить фермы для сарая и построили стены сарая, пришло время установить их на сарай.

Помните, я предложил 24-дюймовые фермы центрального навеса. Вам также понадобится по одному на обоих концах. Ваша первая ферма будет на одном уровне с передней частью вашего сарая. Измеряя вместе с верхней пластиной длину стены вашего сарая, начните с 1,75 дюйма от передней части вашего сарая и продвигайтесь вдоль стены с шагом 24 дюйма, отмечая каждую позицию по мере продвижения.

Через каждые 24 дюйма вы будете размещать фермы сарая. Я намечаю, где центр, затем 1,75 дюйма с каждой стороны. Это создает хороший контур того, где будет сидеть ферма. Это поможет при установке фермы на соединители верхней пластины.

Проделайте то же самое на противоположной стене, так вашему помощнику будет легче выровнять каждую ферму.

Затем установите эти разъемы или разъем с аналогичной нагрузкой на одну сторону верхней пластины так, чтобы пластина совместилась со стрелкой на разъеме с надписью «верхняя пластина».

При этом я устанавливаю коннектор с лицевой стороны на одну стену и с противоположной стороны на другую стену. Таким образом, когда вы поднимаете ферму, она поддерживается с обеих сторон соединителем. Вам будет легче вставить гвозди в разъем.

Поднимите свою ферму вместе с другом и соедините разъем с фермой с помощью гвоздей 8d.

Установите еще один соединитель того же типа на тех сторонах фермы, на которых их еще нет, чтобы каждая ферма поддерживалась четырьмя стяжками — по 2 на каждой стене.

Примечание: в некоторых юрисдикциях требуется использование ураганных связей при креплении ферм к навесу. На ум приходят места с сильным ветром, такие как Средний Запад или Флорида. Всегда проверяйте местные строительные нормы и правила, прежде чем строить фермы крыши и навес.

Заключение

Надеюсь, вам понравилось строить фермы крыши для сарая. Надеюсь, вы сможете использовать это руководство, когда будете заниматься своим следующим проектом по строительству сарая.

Помните, безопасность всегда важнее всего. Никогда не беритесь за установку фермы без пары рук помощи.

И если вы все еще не совсем уверены, как строить фермы для навесов, вы всегда можете купить готовые фермы в местном магазине строительных материалов. Не так весело, но гораздо быстрее, чем строить самому!

Как всегда, пожалуйста, оставьте любой отзыв или комментарий ниже, если вы нашли эту статью полезной.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Как сделать простую ферму для сарая

Простая стропильная ферма для сарая. Фермы строятся для надежной кровельной системы на различных зданиях, но в простых проектах, таких как сарай, ферма может быть построена без каких-либо инженерных требований и просто из пиломатериалов.

Стропильные фермы для сарая достаточно просты и не требуют специальных инструкций по проектированию. Вам нужны только инструменты и материалы, которые можно купить в местном хозяйственном магазине, плюс вы можете сделать это самостоятельно.

Стропильные фермы используются для поддержки черепицы и фанеры опоры, чтобы она стала водонепроницаемой. Чтобы это работало хорошо, вам нужно будет тщательно спланировать это, поскольку фермы требуют необычных углов, и каждая из них должна идеально соответствовать конструкции, к которой они прикреплены.

Вот как сделать ферму крыши для сарая, чтобы вы могли начать свой маленький проект.

1. Тщательно спланируйте

Ферма является опорой крыши вашего сарая, и поэтому важно, чтобы они были тщательно спланированы, чтобы вы точно знали, какой шаг вам нужно сделать дальше. При составлении планов ферм односкатной крыши важно учитывать снеговую нагрузку, ветровую нагрузку и другие требования к конструкции.

Стандартные ветровые нагрузки для проектирования и строительства конструкций таковы, что горизонтальные ветры должны быть не менее 15 фунтов на квадратный фут, а чистая подъемная нагрузка должна быть не менее 9фунтов на квадратный фут, в то время как стандарт снеговой нагрузки составляет минимум 21 фунт. на квадратный фут (1 кг) Паскалей или выше.

2. Проект фермы крыши навеса

Поскольку вы делаете фермы крыши для навесов, вы должны знать по крайней мере некоторые основы и элементы, необходимые для создания вашей конструкции с использованием планов ферм крыши для навесов. . Основные элементы, необходимые для изготовления ферм крыши для сарая, включают следующее:

• Элемент плота (верхний пояс) — это основная часть фермы, которая проходит вдоль нижней стороны фермы, поддерживающей настил.
• Балочный элемент (ниже пояса) — еще одна основная часть фермы, которая проходит по нижней стороне между опорами.
• Диагональные раскосы — это то, что поддерживает ферму и скрепляет ее.
• Косынки — куски фанеры 1/2 дюйма, используемые для покрытия трех концов фермы
• Пик — самая высокая часть фермы здание
• Консоль — это балка, закрепленная на одном конце фермы и выступающая в космос.

При изготовлении стропильных ферм для сарая важно, чтобы вы знали эти элементы, а ваш проект был детализирован, когда речь идет о них.

3. Выберите подходящий пиломатериал для вашей фермы крыши

Несмотря на то, что у вас отличная конструкция фермы, если ваши материалы выбраны неправильно, она не будет достаточно прочной, чтобы прослужить долго.

Таким образом, вы должны выбрать правильный пиломатериал, который является основным материалом, необходимым для вашей фермы крыши. По сравнению с пиломатериалами, такими как белая сосна и ель, пиломатериалы из пихты или желтого дерева предпочтительнее из-за их высокой плотности.

Доски размером 2×4 дюйма особенно подходят для легких ферм, если вы можете спроектировать и изготовить раскосы, а также соединения элементов.

Также следует обратить внимание на прямолинейность пиломатериала. Деформированные, искривленные и скрученные пиломатериалы не годятся для ферм, в то время как слегка изогнутые или с короной можно использовать, если корона обращена вверх при установке фермы.

Прямоволокнистые и плотные доски с небольшим количеством сучков в основном используются для ферм. Также лучше, если вы сможете выбрать древесину без явных трещин, расщепленных или окорившихся краев.

Кроме того, пиломатериалы из хвойных пород имеют тенденцию к усадке после изготовления и установки. При этом пиломатериал, который вы выбираете, должен быть высушен в печи, чтобы избежать усадки.

Как рассчитать стропильные фермы для сарая

После того, как вы сделали необходимые приготовления для самодельной стропильной фермы, следующий шаг, который вам нужно сделать, это построить ее.

У вас уже есть материалы — пиломатериалы, древесина, фанера, пила, молоток, гвозди, шурупы, дрель и столярный клей. Имея все это под рукой, теперь вы можете приступить к созданию ферм для односкатной крыши.

1. Вы можете начать с измерения уклона крыши. Вы должны точно измерить уклон, так как это будет длина стропил вашей фермы. После того, как вы рассчитали длину, вы можете решить, сколько ферм вам нужно, а затем удвоить это число, так как оно будет количеством стропил.
2. Стропила вырезаются из дерева (2 х 4) в соответствии с длиной ската, которую вы измерили ранее. После того, как они обрезаны, вы должны добавить вертикальный срез под углом 45 градусов на верхних концах.
3. Затем вырежьте балочный элемент или нижний пояс из другого куска дерева 2 x 4 под углом 45 градусов.
4. Затем создайте косынки, которые будут использоваться для покрытия трех концов фермы. Один из них закрывает верхнюю часть фермы, а два других — нижнюю. Это означает, что вам нужно создать как минимум 6 косынок, чтобы покрыть обе стороны фермы.
5. Когда все готово, можно приступать к сборке фермы. Вы можете либо построить пилы, либо просто работать на полу, чтобы упростить сборку фермы. Сначала два стропила укладываются на пол так, чтобы два конца сходились в углу. Если вы обрезали их правильно, они должны идеально подойти. Затем вы можете вставить нижнюю часть (балку) так, чтобы углы совпали.
6. Когда ферма размещена и закреплена, теперь можно приступать к склеиванию частей фермы, а также прибить косынки к каждому из углов. Когда клей уже высохнет, переверните ферму, а затем прикрепите остальные три косынки к каждому из углов, включая верхнюю часть.

Установка стропильных ферм на сарае

При установке фермы необходимо установить временную распорку, чтобы удерживать ферму на месте, пока она не будет установлена ​​окончательно. После того, как вы установили временную распорку, вы можете приступить к установке фермы сарая на заднем дворе. Следуйте этим простым процедурам как установить фермы крыши.

• Соберите все фермы, которые вы сделали и которые нужны для вашего сарая, на ровной поверхности. Укладываем их попарно, сходя концы и скрепляя косынками. Добавьте к ним поперечную стяжку, которая представляет собой доску размером 2 x 4 дюйма, которая проходит между стропилами и высотой, которую вы выбрали, с обрезанными концами, чтобы они соответствовали углам стропила.
• Затем поместите эти поперечные связи в нижней части стропила, если вам не нужно внутреннее пространство или если вам нужно место для хранения в области крыши. Затем вы можете разместить поперечную стяжку примерно посередине стропила, чтобы получить больше места внутри. Все фермы должны быть построены таким образом.
• При установке их нужно поднимать на крышу вверх дном. Затем вы или ваши рабочие можете прибить ферму к крыше с помощью направляющей временной распорки. Перед их прибиванием следует использовать уровень для отвеса стропил.
• Начните выравнивать стропила с одного конца, а затем переходите к другому. Отвес каждый из них каждый раз, когда вы идете. Вы можете добавить несколько шпилек к концевым стропилам фермы между поперечной стяжкой и стеновым колпачком.
• Наконец, покройте все фермы обшивкой OSB, которая прибита к каждой стропиле с интервалом около 12 дюймов. Это надежно прикрепит вашу ферму к крыше, поэтому вы можете быть уверены, что они достаточно закреплены.

С помощью этих шагов и процедур вы теперь можете начать строить свои собственные фермы для вашего сарая на заднем дворе. Вам не нужно обладать специальными знаниями в области инженерии, так как сделать собственную ферму достаточно просто, если следовать приведенным выше инструкциям.

Однако это не означает, что вам не нужна помощь профессионалов. Если есть вещи, которые оставили вас в замешательстве, все равно будет мудро попросить совета, чтобы вы могли идеально построить свою ферму крыши.

Конечно, при строительстве самодельной фермы безопасность является вашей первоочередной задачей, поэтому вы должны убедиться, что ферма тщательно спланирована, изготовлена ​​и установлена ​​на основе «стандартов» конструкции.

Последнее обновление от 04. 01.2023 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

[null,{«description»:»Какой у вас почтовый индекс?»,»name»:»zipcode»,»qid»:»1″,»subLabel»:»»,»text»:»»,»type «:»control_number»},null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,{ «name»:»getFree23″,»qid»:»23″,»text»:»Добавьте свой почтовый индекс, чтобы начать»,»type»:»control_button»}]

[null,{«description»:» Какой у вас почтовый индекс?»,»name»:»zipcode»,»qid»:»1″,»subLabel»:»»,»text»:»»,»type»:»control_number»},null,null, null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,{«name»:»getFree23″,»qid» :»23″,»text»:»Добавьте свой почтовый индекс, чтобы начать»,»type»:»control_button»}]

[data-type=»control_textbox»]

[data-type=»control_textbox»]

[data-layout=»half»]

[data-layout=»half»]

[data-type =»control_dropdown»]

[data-type=»control_dropdown»]

[data-type=»control_email»]

[data-type=»control_email»]

[data-type=»control_number»]

[data-type=»control_number»]

[data-type=»control_phone»]

[data-type=»control_phone»]

[data-type=»control_datetime»]

[data-type=»control_datetime»]

[data-type=»control_signature»]

[data-type=»control_signature»]

[data-type=»control_birthdate»]

[data-type =»control_birthdate»]

[data-type=»control_time»]

[data-type=»control_time»]

[data-type=»control_image»]

[data-type=»control_image»]

[src*=»accessibilityEnhancer/dist/main.
