Приспособление для забивки столбов своими руками: Самодельная «бабка» для ручного забивания столбов под забор

Как самому сделать «бабку» для забивания столбов.



Как сделать простое приспособление для забивания столбов в грунт. За 15 минут с его помощью столб уходит в суглинок на 2 метра.

Преимущества забивания сваи бабкой:

безопасность — не соскочит и не промахнёшься, гораздо удобнее кувалды

качество — удары наносятся строго вертикально и по оси сваи, сваи забитые бабкой не погнуты и стоят ровно, торец сваи расклёпан гораздо меньше чем после кувалды

быстрота забивки — удар бабкой гораздо сильнее чем кувалдой, т.к. она тяжелее и работать с ней проще и меньше устаёшь, работать можно одному без помощников.

Инструменты:

сварочник

сварочная маска

«болгарка»

кувалда

дрель

Материалы:

труба диаметром 100мм и длиной 1м

две пластины толщиной 4-5мм для заглушек трубы

2 куска трубы 1/2′ или 3/4′ длиной по 100мм для ручек

«молот» — отрезок проката или пара наконечников от кувалд общей массой до 10кг

Порядок выполнения работ:

1. Конструкция.

   Направляющая часть — труба круглая или квадратная, можно сварить в трубу пару уголков соответствующего размера. Размер выбираем исходя из свай. Ударная часть — что-нибудь тяжелое, обрезок круга, пару ударных частей от кувалд, набор уголков сложенных один к одному и проваренных вместе, и т.д. Пара ручек, лучше из согнутых труб, так безопасней.

   для прочности поставил диафрагму перед ударной частью, так больше уверенности, что ударная часть не вывалится, надежный шов выполнить внутри трубы сложно, поэтому можно сделать «электрозаклёпки» — просверлить 2-4 отверстия диаметром 10мм и заплавить их с торцом диафрагмы сваркой, тыльную часть сделал из направляющей трубы.

2. Изготовление.

   Удалось изготовить гнутые длинные ручки на трубогибе. Торец не глушил крышкой, а вырезал болгаркой корону из 5 зубьев, загнул их кувалдой, заварил и зачистил.

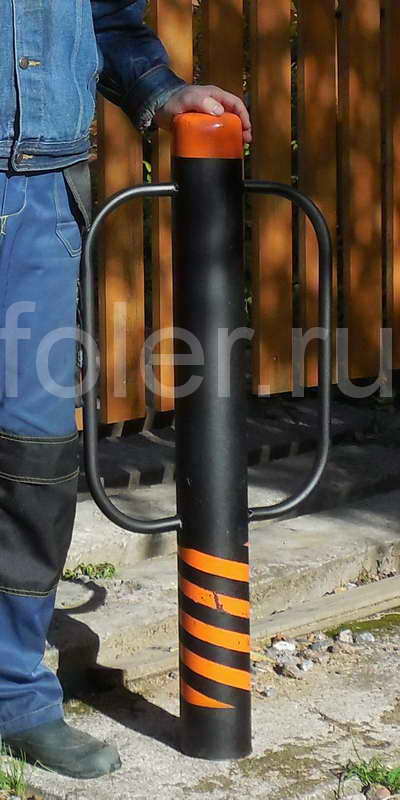

3. В итоге получилась вот такая «бабка».

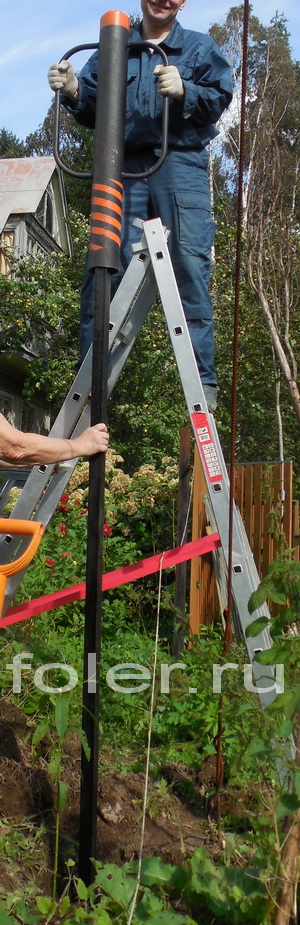

   Особенность забивки свай в суглинок, это удар с «оттяжкой». Ударил, чуть подождал, поднял кувалду (бабку), потом снова ударил, чуть подождал и т.д. Если лупить как кролик лапой, только сваю разобьёшь (она в грунте пружинит). Когда бабкой бьёшь, все то же приподнял бабку, отпустил, через секунду другую повторил, работаешь только на подъём бабки. Бить вниз с усилием нет смысла, устанешь быстро, а увеличения в скорости почти нет. В начале забивания нужно прикладывать уровень к свае, чтобы шла вертикально.

4. Результат работ — забор за пару дней.

Ссылки по теме

1. Простой забор на даче
2. «Бабка» на продажу
3. Забивание абиссинского колодца бабкой

Комментарии к статье:

Приспособление Для Забивания Столбов Своими Руками

Монтаж столбов: специальные приспособления

При забивании столбов ограждения экономится время и расход материалов, кроме того, этот процесс требует меньше усилий, чем бетонирование. Основным инструментом здесь является устройство для забивания столбов, которое позволяет заглубить несущие опоры не только быстро, но и максимально ровно. Такие устройства могут быть заводскими, автоматизированными, или самодельными, собрать которые под силу даже не слишком опытному мастеру.

Процесс забивания столба

Какие столбы можно забивать

Поскольку несущие столбы для ограждений имеют разный диаметр, высоту, и выполняются из разных материалов, нужно точно знать, какие из них можно забивать, а какие только вкапывают и бетонируют. Нельзя забивать столбы, если забор очень высокий и имеет большой вес. Даже глубокое вбивание опор не обеспечит максимальной надежности, и забор со временем поведет. Также нельзя забивать столбы из бетона и асбестоцементные трубы, так как эти материалы при ударах разрушаются.

Дерево тоже не имеет необходимой прочности, поэтому вбивают деревянные столбики достаточно редко, и только в грунт средней плотности.

Идеальными для забивания считаются металлические столбы диаметром от 40до 150мм и толщиной стали от 3мм. Это могут быть как круглые, так и профильные трубы, но круглые забивать все-таки удобнее. Итак, если почва устойчивая и плотная, забор не превышает 2 метров в высоту, а обшивка легкая – столбы можно не вкапывать, а забивать.

Также подходит такой способ заглубления, если ограждение временное.

Заводские устройства для забивания

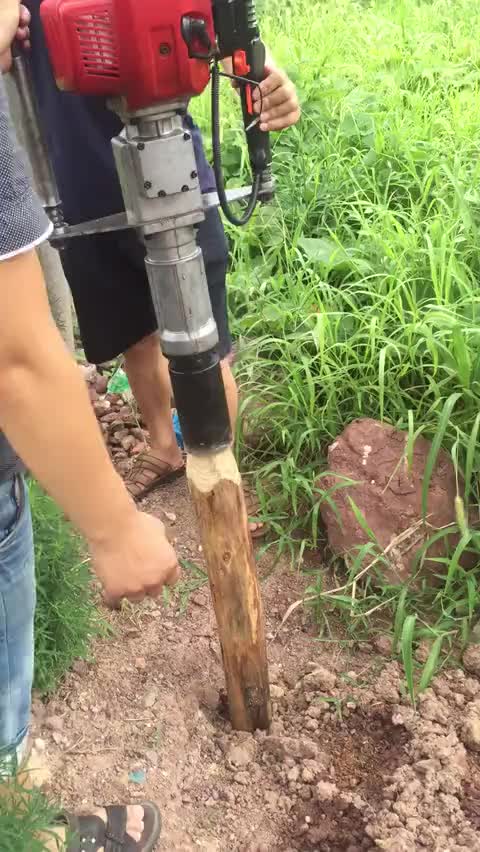

Сейчас существует множество приспособлений для забивания столбов – от гидравлических молотов до габаритных автоматических коперов, устанавливающихся на тракторы. Как правило, громоздкую технику используют на предприятиях для установки промышленных ограждений; в частном строительстве более оправданно применение компактных гидравлических молотков. Большинство моделей позволяют быстро забить даже опоры большого диаметра, при этом расход масла будет достаточно экономным.

Гидравлическая установка для забивания

К недостаткам такого оборудования относится высокая стоимость самих устройств, и необходимость наличия передвижной гидростанции. Доводчик для калитки своими руками? Кроме того, при работе данные устройства издают громкий шум, что также нравится не всем.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Забивание столбов с помощью техники

Самодельные устройства

Изготовить приспособление для забивки стоек можно своими силами. Используя подручные материалы, достаточно просто собрать необходимое устройство, которое в народе именуется «бабой» или «бабкой». Итак, для ее изготовления понадобится следующее:

• сварочный аппарат;
• кувалда;
• отрезок стальной трубы;
• обрезки металла;
• стальная пластина большой толщины;
• металлические прутья;
• тренога;
• крепкий трос и блок;
• лобзик по металлу.

Основным элементом такого устройства является отрезок трубы длиной 1 метр и диаметром немного больше диаметра опоры. Эта труба должна с легкостью надеваться на столб, иначе процесс забивания усложнится. С одной стороны трубу заваривают, используя круг, вырезанный из стальной пластины. Сверху наваривают обрезки металла для утяжеления устройства.

Чтобы столбы забивать было удобно, вес конструкции должен превышать 10 килограммов.

Иногда этих материалов недостаточно, и конструкция получается очень легкой. В таких случаях круг из пластины приваривают не сверху трубы, а изнутри, немного отступив от края. Получившееся пространство заливают растопленным свинцом, который можно взять из пришедшего в негодность аккумулятора.

Как правило, после этого устройство набирает нужный вес, и позволяет без больших усилий заглубить столбы.

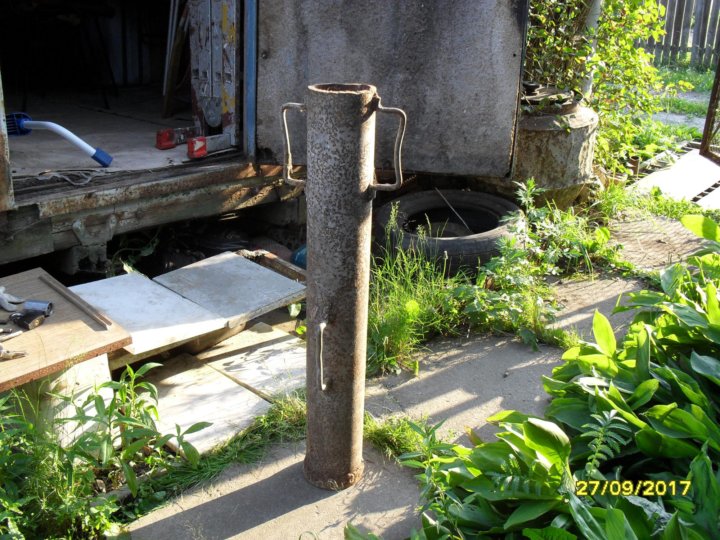

Принцип работы «бабы»

Для поднятия и опускания конструкции нужны ручки – их делают из двух стальных прутов, согнутых на концах под прямым углом. Пруты приваривают вертикально по сторонам трубы так, чтобы они выступали за нижний край примерно на полметра. Согнутые части обматывают изолентой для большего комфорта. В отдельных случаях приваривают не две, а четыре ручки.

Готовую конструкцию одевают на столб, за ручки приподнимают на полметра и с усилием опускают обратно.

Забивание столбов самодельным устройством

Поскольку «баба» получается весьма тяжелой, необходимо закрепить ее на треноге, чтобы поднимать не вручную, а с помощью блока и троса. Тренога устанавливается над столбом, к ней крепится блок. Сверху на устройство приваривают прочный крючок из металлического прута, после чего продевают сквозь крючок и блок стальной трос.

Трос также можно заменить металлической цепью или прочным канатом. С помощью этого приспособления поднимать «бабу» гораздо удобнее. При таком способе заглубления опора вбивается строго по вертикали и не требует подпорок.

Бабка для забивания труб и столбов: где ее используют

Многим садоводам хочется иметь собственную колонку у себя на загородном участке, чтобы не приходилось каждый раз куда-либо бегать за водой. Для установки водонапорной колонки следует сначала сделать скважины и забить трубу в нее. Попробуем разобраться более подробно…

Как забить трубу?

Трубы в землю забиваются разными способами, и самый простой, но достаточно сложный – при помощи кувалды. Чтобы это сделать, следует воткнуть в землю трубу и бить по ней кувалдой, загоняя на нужную глубину. Разумеется, чем глубже будет входить труба, тем сложнее это будет делать.

Данным методом можно забивать трубы на глубину не более 3-4 метров.

Для забивания трубы можно использовать штангу виде металлического прута диаметром 16-22 мм. Ручка для калитки своими руками? Этот прут можно наращивать по мере заглубления, поэтому использовать его можно для больших глубин. Этим прутом наносят удары по концу трубы, а на всю поверхность оказывается растягивающая нагрузка, упрощающая процесс.

Третий способ заключен в использовании специальной бабки. Бабка для забивания труб представляет собой особое приспособление, которое оказывает ударную нагрузку на ствол трубы. Бабки бывают с проставкой и отверстием. Для работы нужно использовать подбабок – цанговое соединение, устанавливаемое в любой части трубы, которую требуется загнать в землю

Как загнать в землю столб?

Для установки ограждения или забора сперва следует вбить в землю столбы. Применять особый земляной бур для создания скважин и последующей заливки бетонной смесью не всегда возможно, и не всегда оправдано, поэтому при невысоких требованиях к надежности можно попробовать вбить столбы своими руками.

Для вбивания небольшого столба малого диаметра на глубину до полутора метров вам, так же, как в случае с трубой, понадобится простая кувалда. Столб нужно зафиксировать, воткнув слегка в землю, и начать забивать сперва слабыми ударами, а затем бить изо всех сил, когда столб ровно войдет в грунт.

Использование бабки

Для вбивания широкого и высокого столба необходимо сделать специальный инструмент, называемый бабкой. Нужно взять метровый кусок трубы, внутренний диаметр которой превысит диаметр столба, то есть, чтобы она легко на него наделась.

Из толстого металлического листа следует вырезать круг по диаметру трубы и один конец заварить. К концу следует приварить что-то тяжелое, к примеру, металлические обрезки. Бабка должна достигать по массе 10-30 кг, и чем она тяжелее, тем проще забивать столбы.

Утяжеляем бабку

Бабка может быть утяжелена таким образом: из металлического листа нужно вырезать круг диаметром, соответствующим диаметру трубы, и приварить не к концу, а в паре сантиметров от края с внутренней стороны. Получившуюся чашу необходимо залить расплавленным свинцом из старых аккумуляторов.

Делаем ручки

Из прочного металлического прута надо сделать две ручки метровой длины. Конец прутков загните под прямым углом – это и будут рукоятки. Ручки с обеих сторон приварите к трубе – с противоположной стороны от утяжеления.

Ручки нужно делать длинными, чтобы они выступали хотя бы на полметра вниз трубы.

По возможности нужно изготовить ручки переменной длины, чтобы изменять ее при забивании столба. Рукоятки для удобства можно обмотать изолентой.

Забиваем столб бабкой

Установив столб в определенном месте, нужно сверху надеть бабку. Поднимайте конструкцию за рукоятки примерно на полметра, а потом с усилием опускайте вниз. Тяжесть инструмента позволит вгонять столб строго вертикально.

Труба будет скользить по столбу, а удар направлен строго по оси.

Для облегчения подъема бабки можно поставить треногу, которая возвысится над верхней точкой столба. На верхушке надо подвесить блок, а к бабке приварить прочный крюк. Взяв прочную цепь или канат, привяжите его к крюку, а затем пропустите через блок.

За обратный конец тяните, поднимая бабку, а потом отпускайте. Приспособление для забивки столбов своими руками? Забивать столбы таким приспособлением очень легко, и процесс не занимает много времени.

Самодельный драйвер для металлических столбов забора

24 января 2016 г.

Этот самодельный отвертка для металлических столбов позволяет устанавливать металлические столбы для забора быстро, легко и дешево! Первой весной на нашей усадьбе, когда мы оградили наш новый сад площадью 7000 квадратных футов, у нас было множество металлических столбов для забора (также называемых Т-образными столбами), которые нужно было вбить. Мы не хотели раскошелиться на 30 долларов. + купить один и не хотел тратить деньги на аренду. Мы также не ожидали, что нам придется забивать их всех кувалдой. Что мы сделали вместо этого? Мой муж проявил творческий подход и сделал один! Нам ничего не стоило сделать этот извозчик столбов, так как все материалы, которые нам были нужны, были в куче металлолома на усадьбе. Это может быть не очень красиво, но нам ничего не стоило сделать и работает как шарм!

Этот пост может содержать партнерские ссылки. Я получаю небольшую комиссию, когда продукт приобретается по этим ссылкам, без дополнительной оплаты для вас. Спасибо за поддержку!

В посте о финансовых проблемах, связанных с приусадебным хозяйством, я упомянул, что мы столкнулись с довольно большими расходами на нашу новую усадьбу. Может показаться, что это не куча денег, чтобы пойти и купить драйвер столба забора за 30 долларов. Но даже такие небольшие расходы могут быстро окупиться. Когда мы начинаем новый проект, мы всегда пытаемся выяснить, как мы можем завершить проект, не покупая новые материалы. Иногда это просто невозможно, но иногда мы получаем что-то вроде этого удобного самодельного металлического столба для забора!

Водитель металлического забора моего мужа имеет более длинную центральную трубу, чем у моделей, купленных в магазине. Он сделал это так, чтобы водитель столба направлялся вниз по верхней части металлического столба забора, когда вы хлопаете по нему. С более короткой центральной трубой вам придется держаться за ручки сбоку от драйвера стойки в течение более длительного периода времени, что вызывает большее сотрясение тела в процессе.

Инструкции по установке металлического столба для забора своими руками

Чтобы сделать драйвер для металлического забора, вам понадобится сварочный аппарат. Вам не нужно обладать большими навыками сварщика, но вам нужно уметь накладывать несколько валиков, чтобы сварить два куска металла вместе. Вам также понадобится длинный кусок металлической трубы. Диаметр трубы должен быть шире ваших металлических столбов забора. Вы можете легко проверить это, воткнув один конец металлического столба в отверстие конца трубы. Мой муж использовал металлическую трубу от старой электрической мачты, которую сняли во время модернизации нашего старого дома. Верхняя пластина нашего отбойного молотка для столбов забора была куском металлолома, оставшимся от другого проекта.

Материалы:
— металлическая труба диаметром не менее 1,5″

— стальная пластина или другая прочная металлическая пластина размером примерно 4″ x 6,5″

— сварочный аппарат

— пила или другая пила для резки металла

Шаг 1:

Шаг 2: Приварите более длинную центральную трубу к центру стальной пластины. Убедитесь, что ваш сварной шов проходит по полному кругу вокруг отверстия трубы, чтобы обеспечить прочное соединение.

Шаг 3: Приварите два более коротких отрезка трубы к куску стальной пластины так, чтобы по одному отрезку более короткой трубы располагался с каждой стороны более длинной центральной трубы.

Шаг 4:  Приварите более короткие трубы к более длинной центральной трубе с парой прихваточных швов в нижней части более коротких труб.

Шаг 5: Самодельный драйвер столбов забора готов. Теперь вы можете начать колотить металлические столбы забора!

Есть ли у вас подобные проекты, которые помогут сэкономить деньги на усадьбе?

Взаимодействие с читателями

Отбойный молоток творит чудеса

Любой, кто использовал кувалду для забивания десятков стальных столбов забора, оценит истинную ценность отбойного молотка — он быстрее, проще и намного безопаснее для установки столбов и кольев забора.

Нет необходимости в помощнике, чтобы держать стойку — нервно надеясь, что вы сможете сохранить свою точность — когда вы стоите на шаткой стремянке, ваши мышцы превращаются в кашу с каждым взмахом.

На протяжении многих лет я одалживал эту удобную самодельную версию нескольким друзьям, чтобы строить загоны для собак, подвязывать виноградные лозы и ставить палатки для особых мероприятий. Это делает настройку постов действительно операцией одного человека.

Вы можете арендовать или купить почтовые драйверы, но если они вам нужны часто и у вас есть сварщик или друг, их относительно легко сделать . Мой шурин сделал это для меня за пару часов, используя обрезки, лежащие в его магазине. Ручки были спасены от несуществующей газонокосилки.

У меня практически нет опыта работы со сварщиками или горелками, кроме наблюдения, как механики отрезают ржавые детали от днища моей машины, поэтому я не собираюсь вдаваться в тонкости металлообработки. Но вот основы:

Что вам нужно:

Стальная труба 3″ – длиной от 24 до 30 дюймов – (рекомендуется 30 дюймов)
Колпачок диаметром 3″ – плоская сталь 1/4 – 1/2″
2 ручки – две стальные трубки 3/4″ длиной 18 дюймов

Отрежьте трубу по длине.
Вырежьте торцевую заглушку из плоского материала.
При необходимости согните трубку для ручек.
Сварите все это очень, очень хорошо — , потому что буквально выдержит колоссальные нагрузки.

Как пользоваться установщиком столбов

В нашем саду мы огородили выгул для собак размером 125 x 50 футов, для чего потребовалось около 36–7 футов стальных Т-образных стоек. С помощью драйвера я смог установить все столбы самостоятельно примерно за 3 часа — без особых усилий. Как только вы освоите технику, все пойдет очень быстро.

• Наденьте открытый конец привода на стойку в горизонтальном положении и поднимите стойку с приводом на месте. Это намного проще, чем пытаться поднять 20 фунтов над головой, чтобы преодолеть высокие столбы.
• Установите основание стойки на место, возьмитесь за ручки и поверните стойку, пока она не станет вертикально. Поднимите привод примерно на 12 дюймов, а затем быстро опустите его, чтобы начать забивать столб. Повторение.
• Вы можете толкать или тянуть драйвер при установке столба, чтобы вносить исправления, если столб начинает выходить из вертикального положения . Длина вашего «замаха» будет естественным образом увеличиваться по мере того, как стойка будет углубляться в землю.
• Меняйте ориентацию столба на 90 градусов (спереди на бок) каждые два или три движения, чтобы он не наклонялся внутрь или наружу из линии забора.
• Отрежьте кусок пиломатериала до нужной вам высоты забора и используйте его, чтобы быстро измерить высоту каждого столба.
• Если столб выходит из вертикального положения, сколько бы вы ни пытались его поправить, скорее всего, вы ударились о скалу.
