Приспособление для гибки арматуры своими руками чертежи: Ручной станок для гибки арматуры,как сделать своими руками:фото, чертежи.

Чертежи роликового гибочного станка — арматурогиб своими руками

Это роликовое приспособление для гибки прутка позволит вам делать кольца из стального арматуры круглого, квадратного или плоского сечения.

В чертежах арматурогиба, собранного своими руками используется классическая установка для гибки, но наша позволяет гнуть более толстые заготовки.

Усовершенствования первоначальной конструкции, приведенной выше, включают в себя направляющее основание для прута, предотвращающее его скручивание при гибке, а также регулируемые направляющие блоки, не позволяющие стержню скользить вверх по роликам. Устройство имеет более компактное основание и колесо, с помощью которого намного легче гнуть заготовки, чем двумя ручками, изготовленными из трубы.

Ключевые моменты при сборке гибочника для арматуры своими руками:

• Прочное основание выдержит работу с материалом любой толщины. Оно изготовлено из дерева Джарра, усиленного угловой сталью. Основание можно полностью сделать из стали.
• Два прочных ролика. Можно самим сделать подобные ролики, но легче применить в качестве их подшипники.
• Толстая труба двух разных диаметров; более тонкая должна вставляться в толстую. Толщина стенки – 4 мм или более.

Также вам понадобятся длинные шпильки с гайками, домкрат, и некоторые другие детали для создания вращающейся трубы и основания ручного станка для гнутья арматуры.

С помощью самодельного станка для гибки арматуры, сделайте из стального прутка, круглого или квадратного сечения толщиной 10-12 мм, колесо для рабочего органа.

Шаг 1: Составляем план работ

Итак, вам потребуется:

• Валки.
• Материал для основания (дерево или металл).
• Длинные шпильки с гайками.
• Труба.
• Колесо (для упрощения конструкции может быть заменено на две ручки).

Далее составьте план, нарисуйте, измерьте все, что необходимо. У вас должно быть четкое представление того, что и как вы будете делать.

Колесо, это хорошее дополнение к вашему приспособлению для загиба арматуры. Вы можете сделать его сами, а можете оторвать от старого вращающегося стула.

Шаг 2: Собираем станок

Начните с основания. Приварите втулки к шпилькам, установите ролики, подготовьте колесо и задний упор.

Шпильки должны свободно перемещаться в направляющих отверстиях. Ролики будут неподвижными.

На данном этапе, для прижатия заготовки, используем длинную шпильку. Позже, для удобства, заменим шпильку автомобильным домкратом.

Шаг 3: Завершаем сборку и тестируем

Попробуйте сделать первую заготовку, и во время работы посмотрите, что нужно отрегулировать.

На данном этапе, с помощью станка, уже можно получить довольно приличные кольца.

Шаг 4: Совершенствуем конструкцию

Заменим прижимную шпильку на домкрат и смонтируем крепежи для роликов.

Опору домкрата у основания и втулки нужно усилить.

Если вы собираетесь гнуть пруток диаметром 12 мм и более, деревянные детали основания необходимо заменить на металлические.

Шаг 5: Финальные штрихи

Если гибочный станок правильно собран и отрегулирован, то он будет отлично справляться со своей задачей. Вам, конечно, придется немного потренироваться. Станок должен крепиться к какому-либо жесткому основанию: подойдет, например, крепкая скамейка.

Создавать давление домкратом нужно постепенно, начиная с небольшого усилия. Примерно, четверть оборота винта домкрата будет достаточно.

Из-за особенностей станка, при гибке, кольцо получается с прямыми концами. Это можно исправить, предварительно согнув концы. Можно прокатать кольцо с запасом, чтобы не загнутые концы пересекались, затем оба конца обрезаются в одном месте и свариваются между собой.

Изготавливаемые с помощью этого станка кольца получаются не идеально круглыми. Молоток поможет вам справиться с этой проблемой. Повторная прокатка кольца также может помочь исправить кривизну.

Станок для гибки арматуры своими руками, чертежи, схемы и фото.

Строительство объектов любого назначения периодически требует изгибать арматуру. Материал, из которого она производится, не позволяет сделать этого, не применяя специального оборудования или инструмента.

Как работает подобный станок.

Независимо от того, каким образом изготовлен станок (самостоятельно, либо на заводе) и какую конструкцию они имеют, принципы работы у них одинаковые. Если рассматривать станок для гибки арматуры, чертёж этого устройства будет иметь стационарный упор, находящийся на станине, которому может быть придана форма прямоугольная, либо круглая, в зависимости от марки изделия. Часть конструкций оборудована специальным фиксатором для детали (зажим), другие обходятся без такового.

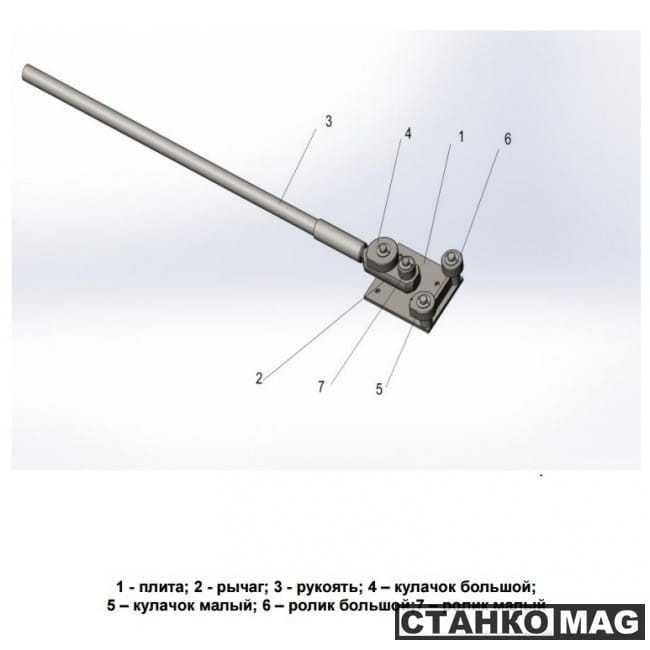

Еще в конструкции присутствует пара валов. Центральный (размещён неподвижно) и гибочный – является подвижным. Станок ручной для гибки арматуры обеспечивает изгиб арматурного прутка вокруг неподвижного вала в центре конструкции. Ось последнего является центром совершаемого вращения. Промежуток между валом в центре и упомянутым выше упором, равен max диаметру прутка, который можно на станке изогнуть.

Чертежи станка для гибки арматуры своими руками демонстрируют, что вал, используемый для изгибания арматуры, соединяется с центральным специальной серьгой. Она продолжается длинной ручкой. Чтобы снизить нагрузку и увеличить плечо, эта ручка удлиняется надеваемой на неё трубой. Станина прибора имеет специальный упор. Он, по прикрепленной линейке, позволяет замерять угол, на который изгибается арматура.

Сгибаемый пруток ставится между двумя токами упора: одна – это центральный вал, и другая – упор. Под влиянием гибочного вала пруток гнётся по ходу часовой стрелки или против. Упор фиксирует оставшуюся часть прутка, не позволяя ей перемещаться.

Существующие типы станков.

• Изделия с механическим приводом. Имеют весьма сложную, в техническом плане, конструкцию для самостоятельного изготовления. Поэтому, если он необходим постоянно, лучше купить заводской вариант. Существует такая услуга, как аренда станка, что тоже является вполне приемлемым вариантом.
• Ручной станок, приводимый в действие мускульной силой человека. Как правило, он имеет незначительные размеры и небольшую массу. Можно приобрести готовый, либо изготовить такое устройство самостоятельно. Схема станка для гибки арматуры весьма проста. Но по техническим возможностям самодельное изделие может даже превосходить заводской станок.

Самодельный станок для гибки арматуры прост по конструкции и может быть оперативно изготовлен из подручных материалов. Именно этим объясняется наличие огромного количества подобных самоделок разных конструкций на строительных площадках. Особенно в частном домостроении. Эти станки практически повсеместно становятся достойной альтернативой образцам, изготовленных на заводах.

Ручные станки. Плюсы и минусы изделия.

Ручной станок для гибки арматуры своими руками обладает следующими достоинствами:

Минусами изделия являются:
• Необходима достаточная физическая сила у работающего человека;
• Ограничения по размеру изгибаемой арматуры (16 мм).
