Двухскатная крыша своими руками — Page 8

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Двухскатная крыша своими руками

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши.

А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45о – 50о.

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

  • величина поперечного сечения;
  • фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

Такая конструкция включает в себя следующие элементы и узлы:

  • коньки и подкосы;

  • стропильная система;

  • кровельный материал;

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек. Укладывать мауэрлат нужно правильно и надежно, так как он играет роль фундамента для кровельной двухскатной системы.

Монтаж можно проводить разными способами. В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм. Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см.

Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

На видео продемонстрировано, как это делается. Независимо от формы крыши, под стропила устанавливаются горизонтальные ригеля и вертикальные стойки.

Выбор материала для стропил

При выполнении расчета материала на двухскатную крышу необходимо выбирать древесину высокого качества без червоточин и повреждений. Наличие сучков для стропил, балок или мауэрлата не допускается.

Если речь идет об обрешетке сучков, должно быть по минимуму. Древесина должна быть максимально прочной и предварительно обработанной специальными препаратами для повышения качества и свойств.

Расчет угла наклона двухскатной крыши

Угол наклона определяется многими факторами, но первое, что имеет значение, – кровельный материал. Поскольку каждый из них выдвигает собственные эксплуатационные требования:

  • мягкая кровля – 5-20°;
  • шифер, профнастил, металлочерепица, ондулин – 20-45°.
Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

  • под металлочерепицу – 350 мм;
  • под мягкую кровлю настилается сплошная обрешетка;
  • под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

  1. Карандаш или маркер.
  2. Рулетка.
  3. Шнурка (отбивка).
  4. Молоток.
  5. Шпатель.
  6. Ножницы для кровельного материала.
  7. Нож кровельный.
  8. Ножовка.
  9. Строительный скотч.
  10. Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

Возможно Вам будет также интерестно:

Как сделать двухскатную крышу своими руками

Проектируя крышу постройки, хозяин предполагает добиться одновременно красивого дизайна, максимума практичности и, желательно, это все при наименьших затратах. Самой экономичной в финансовом плане среди скатных считается двухскатная крыша: своими руками изготовить каркас может и строитель, не имеющий специальных навыков. Перечитав множество информации, вполне можно понять, как правильно сделать двухскатную крышу для своего дома. Ее конструкция будет зависеть от желания использовать площадь как чердак или же в качестве жилого пространства – мансарды.

Стропильное устройство каждой постройки приравнивается к значению несущих структурных частей постройки. Крыша предполагается в качестве узла, собирающий под собой ребра устойчивости возведения. Очень важно отводить повышенное внимание каждой единице постройки, даже в том случае использования простого двускатного способа во время самостоятельного монтажа кровли.

Достоинства двускатных крыш

Существует множество различных стропильных систем. Из них наивысшую популярность получила — простая симметричная. И сейчас мы узнаем почему:

  • включает в себя простейшие и понятные расчеты;
  • все другие варианты не могут похвастаться такой прочностью, ремонтопригодностью и износоустойчивостью, как двускатная крыша;
  • способы выделения оригинальных архитектурных качеств постройки разрабатываются на основе двускатной крыши;
  • собранная постройка обеспечивает идеальные условия, чтобы сохранить сухость внутри здания и способствует беспрепятственному стоку воды, снега, схода, наледи.

Взирая на габариты, хозяева в любой момент могут обустроить подкровельную площадь, превратив ее в мансарду или дополнительный этаж. В общем, — двускатная крыша отлично сочетается с банями, домами или другими постройками.

Стропильная система двухскатной крыши своими руками

Так как элементы строительства на прямую зависят от типа кровли, то незнание предназначения каждого приведет к некачественному покрытию объекта. Рассмотрим детально:

Стропильная нога – главный элемент строительной системы, соединяясь с остальными создает систему фермы, усиливающая прочность кровли целиком. Для ее производства служит деревянный брус, имеющим сечение не менее, чем профильная труба или мауэрлат.

Стропильные прогоны – представляют из себя горизонтальные балки, которые укладываются под конек, поддерживающий стропильные ноги, и на стойки. Используются для снятия напряжения ферм и обеспечения жесткости постройки.

Лежни – монтировочная опора для подкосов и стоек, для надежного соединения этих частей необходима очень толстая труба с приличным диаметром или брус с большим сечением – 15 см.

Мауэрлат – главная часть стропильного устройства, является брусом, сечение одного 15 и более см., а при металлической структуре крыши – швеллер двутавровый. Устанавливается на несущие стены здания и предназначен для равномерного распределения нагрузки по домовой конструкции целиком.

Стропильная стойка – трубы или брус вертикального расположения, имеют центральное или/и боковое размещение, взирая на тип двускатной крыши. Служит опорой для весовой части всего стропильного устройства, потому и обладает сечением в 15 см.

Брус обрешеточный – часть перпендикулярного настила на стропила с сечением 4-5 см. Предназначены для монтажа требуемого покрытия кровли и образуют многослойный защитный «пирог».

При изготовлении из деревянных брусьев выбранной конструкции крыши, необходимо подбирать качественную древесину. Вкрапления сучков не должны присутствовать на брусе, также непригодной будет и мягкая порода дерева.

В дополнение – древесине для двускатной крыши своими руками необходимо обладать естественной влажностью, в противном случае ее засыхание, растрескивание и деформация кровельной модели начнется по всей конструкции, что сделает ее опасной и ненадежной.

Разновидности стропильных систем

Перед стартом работы необходимо подобрать тип стропильной системы, каждый из которых включает в себя преимущества и недостатки:

Наслонный – подойдет к любой ширине крыши. Фиксация лежня к мауэрлату служат для устойчивости и надежности. Стойка нивелирует давление, что позволяет снизить напряжение в стропильных ногах. Очень простая конструкция, однако затраты на нее необходимы большие, так как для обустройства лежней требуется много пиломатериала.

Висячий – подходит исключительно к крышам стандартной ширины «6 м», естественно стропильная нога имеет такую же длину. Фиксация концов к несущей стене и коньковому прогону служат креплением. Давление и напряжение постройки нивелируется обязательно установленной затяжкой.

Помимо этого, они рассчитаны в качестве несущих балок, без которых постройка разъедется под тяжестью. Преимущества такой вариации в наименьшей деформации в момент усадки, и в полной сухости кровельной плоскости во время межсезонья.

Гибридный – предполагается для многоскатных крыш с переходами, сопровожденными множеством усилений, стойками, балками, лежнями и другими частями, служащих устойчивости постройки. Вариант дорогой и сложный, из-за этого строительство и проект должен осуществлять исключительно профессионал, хотя бы руководить им.

Расчет стропильной конструкции

Двускатная крыша считается сложной постройкой. Проект опирается на множество элементов – ветер, природные явления, переменные и постоянные нагрузки. Выполнить расчеты самолично весьма проблематично, не обладая информацией о местном климате, нюансах рассредоточения давления, свойствах материала для сооружения конструкции.

Идеально, воспользоваться услугой профессионала, а самому можно произвести подбор материала для покрытия – его вид влияет на следующие характеристики:

Угол наклона – наименьший угол наклона кровли по отношению к параллели земли – 5 градусов. Но он прямиком зависит от кровельного стройматериала. В основном применяется – профлист, шифер, гибкую и металлочерепицу.

Полагаются на правило – чем круче скат, тем фактурнее будет кровля. Для настила рулонной защитной изоляции кровли – от 5 градусов. Значимую роль играет количество слоев, трехслойные покрытия до 15 градусов, выше – одно- и двухслойные.

  • ондулин – от 6;
  • шифер – от 11;
  • профнастил – от 12;
  • металлочерепица – от 14 до 20;
  • мягкая кровля – от 15 до 45.

В следствии чего, образование осадков – «воды, снега» не будет задерживаться на поверхности, однако для детальной очистки необходимы собственные усилия. Стропила для двухскатной крыши своими руками – после, устройство кровельной системы вычисляется по положению частей – шаг и подобранное сечение для той или иной единицы.

Параметры полностью зависят от выбранного покрытия и веса кровли.

Для более редкого шага требуется более внушительный диаметр трубы или сечение бруса.

Обычно, эта характеристика для несущих стен достигает 15 см и выше, для дачных домов и дополнительных конструкций «баня, беседка» – 10 см.

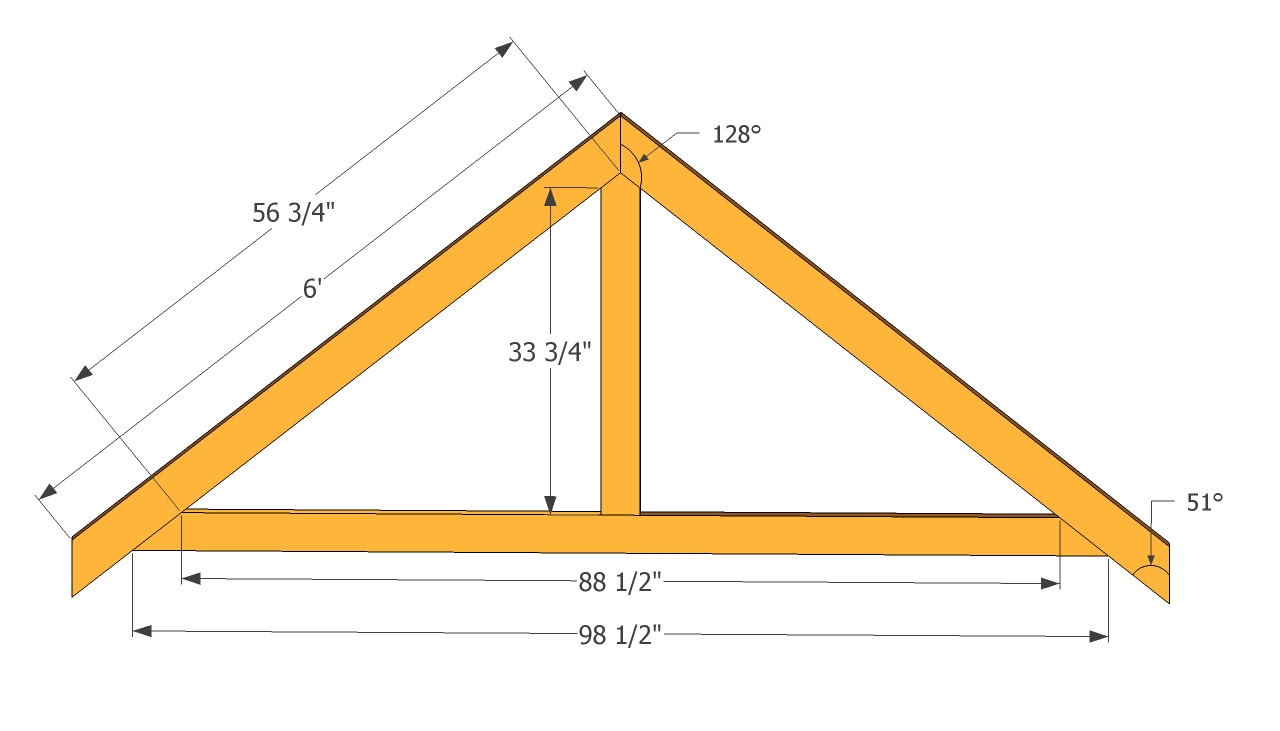

После чего необходимо рассчитать количество стропил на один скат: его длина делится на шаг установки, достигающего 60-100 см и вдобавок крайняя нога. Полученный результат умножается вдвое и получается общее значение. Шаг установки и количество стропильных ног варьируется, в зависимости от сечения бруса.

Если школьные знания о прямоугольном треугольнике еще не забиты, то длина стропил рассчитывается очень просто. Стропильная нога является гипотенузой в получившейся фигуре.

Вычисления такие: С2 = А2 + В2, из чего – длина стропильной ноги «С», высота крыши «А», половина длины фронта «В». К результату обязательно добавляется 30-70 см для карнизных свесов.

И все таки, как сделать крышу двухскатную своими руками?

Мы сейчас это выясним:

После покупки всех необходимых материалов, подбора типа стропильной установки, составления проекта крыши – работа может быть начата. Нужно выполнять строгую последовательность этапов, это позволит избежать затягивание монтажа и потери надежности постройки.

Крепление мауэрлата

При нехватке длины бруса для установки мауэрлата, производится наращивание. Концы соединяются способом врубки вполдерева. Анкерные болты сыграют роль дополнительных крепежей. Из-за ненадежности применение саморезов, гвоздей и нагелей исключается. Монтаж к стене выполняется так:

  • производится отступ от края 5 см и более;
  • чтобы вставить крепежи, в стене вырезаются проемы. Таким же образом выполняются работы с брусом;
  • стальными шпильками мауэрлат необходимо закрепить к краю. Промежуток между стропильных ног в двое больше, чем шаг крепления. Поэтому, перед тем как установить основную единицу, необходимо ориентироваться по металлическим меткам.

Внимание: край стены сперва защищается гидроизоляцией, а уже после кладется мауэрлат.

Расстилается только один слой даже в случае деревянной сборки дома.

Производство и установка стропил

Благодаря возможности собирания на земле, а затем перемещение готового сооружения на крышу, стропильные фермы очень удобны. При помощи этого время монтажа значительно сокращается, но вот вес модели не маленький, что приведет к потребности в подъемной технике, а это сделает проект несколько дороже.

Однако доступен более бюджетный вариант:

Чтобы соединиться с мауэрлатом и коньковым прогоном, стропильные ноги сверху и снизу запиливаются. Выполняется это отдельно со всеми единицами, древесина при этом предварительно поднимается наверх.

На мауэрлате производится разметка для фиксации и установки коньковых прогонов: стойки, которые будут держать брус, ставятся по фронтонам. При нехватке длины он наращивается, но немного иначе нежели мауэрлат – на место стыка крепиться с двух сторон доска.

Производятся запилы или проделывание отверстий для крепежа в коньковом брусе, мауэрлате, исходя из выбранного варианта стропильной системы «висячие, наслонные».

После, начинается монтаж стропильных ног с обратных сторон концов крыши с постепенным движением к центру. Чтобы все горизонтальные элементы совпадали, углы крайних ферм между собой натягиваются шнуром.

Между собой, стропильные ноги обвязываются затяжками и подкосами. Деревянными накладками набивается угол, образованием которого послужили стропила под коньковой участком, концы же стягиваются, используя болты.

С недавних времен строительными профессионалами начал использоваться для кровельной установки — скользящий крепеж. Пластины из металла являются надежным креплением несущих элементов и одновременно движущимися из-за усадки. Крепление стропил долгое и тяжелое занятие. Момент установки необходимо спланировать заранее – во время дождей крыша не должна быть брошена, иначе впитанная влага приведет к потери стойкости конструкции.

Обрешетка и фронтоны

Боковые компоненты крыши, являющиеся фронтонами, производят в виде целых досок и щитов, которые полностью устанавливаются сверху. Сложности не должны появиться – главное, чтобы выполнение их запилов под необходимым градусом производился аккуратно. После известия о конечном виде кровельного покрытия выполняется крепление обрешетки.

Крайне необходимо выделить места для проема дымовой трубы – нельзя, чтобы металлическая или кирпичная грани взаимодействовали с обрешоткой. До горячего агрегата промежуток необходим достигать более 15 см. Перед обрешеточным монтажом готовая крыша покрывается гидроизоляцией с припусками, которые заходят за края стен. Далее выполняется монтаж бруса.

Намереваясь произвести сверху пирог утепления, сперва, с внутренней стороны осуществляется укрепление пароизоляции, затем же, в появившееся стропильными ногами короба, помещается подобранное сырье.

Далее по периметру обозначаются стропильные ноги брусом 20 х 20 и набивается новый обрешеточный слой, именно по нему будет проходить сырьевая укладка кровли – создание каналов вентиляции. Данный вариант поможет сохранить просторность подкрышной площади.

Материальный настил кровли

Установка начинается с краев крыши и ведется вверх, не взирая на тип материала кровли, при этом одну единицу кладут друг на друга. Это позволит обеспечить защиту от поступления влаги под материал.

От сырья зависит тип крепления:

Жесткие профлисты «металлочерепица, ондулин» – закрепляют в предварительно вырезанные проемы для обрешетки, воспользовавшись резиновыми подкладками для сохранности антикоррозийного слоя и герметизации.

Мягкая черепица, которая имеет основание из полимера или битума, или плитка – наплавливается.

Выводы: руководство установки стропильной системы и кровли выглядит легким исключительно на компьютере. На самом же деле, данный процесс потребует затраты множества сил и терпения.

В таком случае, при недостатке информации, лучше обратиться к профессионалам – их работа всегда располагает гарантией.

На этом наш курс подошел к концу. Вы также можете ознакомиться с пошаговым видео двухскатная крыша своими руками. Спасибо всем, кто прочитал до этого момента. Всего хорошего. Увидимся в других публикациях.

Загрузка…

Как сделать двухскатную крышу: фото, видео, чертежи, расчет

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.

Содержание статьи

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь.

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Видео «Как сделать двухскатную крышу своими руками»

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

  • Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В дома

Как построить крышу двухскатную

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент – простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

  • Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
  • Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
  • Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40о, пребывание там человека будет весьма затруднительно.
  • Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

  • мауэрлат;
  • стропильная система;
  • кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

  • затяжку;
  • конек;
  • вертикальные стойки;
  • подкосы.

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

  • вся конструкция крыши условно делится на простые геометрические фигуры;
  • используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
  • для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
  • наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы – деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

  • С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа – бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
  • С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
  • Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.
  • Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы – важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

  • Подготавливается шаблон для дальнейшей сборки стропильных ферм. Для этого две доски, длина которых соответствует размеру стропильных ног, скрепляются с одного края гвоздем.
  • Свободными концами конструкцию устанавливают на опору. После этого можно сравнить получившийся угол наклона с планируемым показателем. Усилить фиксацию угла поможет поперечная перекладина.
  • Для монтажных запилов на стропильной системе потребуется еще один шаблон из фанеры.
  • Применяя заготовку, на брусе готовятся запилы для соединения между собой стропильных ног согласно установленному углу наклона двускатной крыши. Полученный треугольник носит название стропильной фермы. В отдельных случаях она готовится на земле, после чего с помощью вспомогательных конструкций поднимается наверх и фиксируется к мауэрлату. Существуют варианты, когда система стропил для двускатной конструкции крыши обустраивается непосредственно на возведенных стенах.
  • Сначала устанавливают фронтонные фермы, к ним крепятся временные подкосы. Затем идет монтаж остальных стропильных ног.
  • Прочность двускатной кровле обеспечит установка дополнительных элементов стропильной системы в виде подкосов, ригелей и подпорок.
  • Закрепить промежуточные и диагональные стропила поможет коньковый прогон.

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

  • Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
  • Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
  • На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

Как сделать двухскатную крышу дома + видео

Если у вас возникла необходимость для небольшого дома сделать двухскатную крышу, а опыта работы со стропильной системой нет, не стоит впадать в панику и бросаться приглашать «мастеров», имеющих опыт и знающих немало о том, как сделать двухскатную крышу. Во многих случаях установка двухскатной крыши дома не так сложна и замысловата, как любят представлять многочисленные эксперты. Чтобы надежно и правильно сделать двускатную крышу дома имеющего в основании прямоугольник, нужно только иметь терпение и проявить аккуратность в работе.

Как проще делать двухскатную крышу дома

Наиболее простым вариантом решения проблемы с постройкой крыши будет изготовление обычной двухскатной системы с висячими стропилами. Конструктивно двухскатная крыша состоит из:

  • Двух фронтонных ферм, соединенных между собой коньковым прогоном или брусом;
  • Мауэрлатной опоры, представляющей собой брус или толстую доску, нашитую по контуру на верхнюю поверхность последнего ряда кладки стен;
  • Системы стропильных балок или ног. Стропила устанавливаются парами в виде перевернутой латинской буквы V. В верхней части крыши стропила соединяются жестко гвоздями, нижние части опираются на доску мауэрлата;
  • Набора вспомогательных силовых элементов – стоек, подкосов и ригелей.

Важно! В зависимости от конструкции и материала стен в технологию сборки стропил и их крепления на стенах необходимо сделать определенные коррективы.

Например, для слабой и не жесткой коробки здания из газобетонного блока под установку мауэрлата потребуется сделать верхний пояс-стяжку из бетона, а в случае установки двухскатной крыши на бревенчатый сруб опору на верхний ряд лучше сделать «плавающей». После осадки стен деревянного дома стропило также изменит свое положение на бревне.

Строим двухскатную крышу дома имеющего в основании прямоугольник

Существует два основных варианта сделать двухскатную крышу небольшой дачи или сарая. Отличаются они,в основном, способоми последовательностью установки самого каркаса:

  1. В первом случае собирается на опорах коньковый прогон, далее к нему крепятся фронтонные стропила с фасада и задней стенки дома, после чего попарно стропильные балки. Таким способом можно сделать любую, даже самую сложную крышу;
  2. Во втором случае все стропила с затяжками или ригелями попарно собираются на земле в виде готовых блоков, поднимаются на стены дома и устанавливаются на мауэрлат. После чего остается сделать коньковую балку и установить опорные элементы.

Сделанный таким образом каркас крыши получается намного более стойким и выносливым, поэтому к нему прибегают, если нужно выполнить монтаж кровли с большой длиной стропил. Намного проще сделать домашний вариант двухскатной крыши по второму способу. Из-за небольшого размера двухскатной кровли проще всего сделать стропильный каркас из доски сечением 150х50 мм.

Подготовка основания двухскатной крыши

Каркас из стропил должен опираться на очень прочную и ровную доску мауэрлата. Поэтому на подготовительном этапе необходимо выровнять горизонт кирпичной кладки, уложить гидроизоляцию и закрепить брус или доску мауэрлата на верхушке стен. От того, насколько ровным и прочным удастся сделать основание, зависит 50% прочности всей конструкции двухскатной крыши. С удачной конструкцией мауэрлата можно познакомиться на видео:

В качестве материала для мауэрлата используется та же 50-ти миллиметровая доска, что используется и для стропил. В некоторых случаях распирающее действие стропильных ног опрокидывает недостаточно хорошо закрепленный мауэрлат, поэтому опорную доску и брус, на который будут уложены балки потолочного перекрытия, сшивают между собой. Если сделать усиление таким способом не удается, можно закрепить мауэрлат дополнительными пробками, заделанными в стены изнутри коробки здания.

Проще всего балки перекрытия сделать сращиванием двух досок 50х150 мм. Установленные «на руба» на потолочное перекрытие с шагом в 50-60 см, такие балки будут работать не хуже бруса размером 150х150 мм. Кроме того, сделать перекрытие из доски будет значительно дешевле брусового варианта.

Расчет основы двухскатной крыши

Сегодня в распоряжении любителей домашнего строительства двухскатных крыш имеется немало различных программ, позволяющих рассчитать основные параметры деталей крыши и получить исходные данные:

  • Длину стропил и оптимальный шаг между балками;
  • Угол наклона скатов;
  • Размеры и места установки силовых элементов- ригелей, затяжек и вертикальных опорных стоек;
  • Угол соединения стропил и места для запила опорных поверхностей балок.

Такой подход значительно упрощает работу и снижает риск ошибки. Правильное использование компьютера позволяет сделать проект двухскатной крыши на самом высоком уровне. Оценку достаточно профессионального расчета любителю можно сделать по видео:

Изготовление и установка стропильных ног

Получив исходные данные стропильной системы, нам необходимо сделать сигнальный вариант первого блока из двух стропил и ригеля. На первом этапе потребуется рулетка и угломер. На конце каждой из двух досок, отобранных для стропильных ног, откладывается угол запила линии соединения досок в коньковой части.

Далее нужно сделать косой отрез по линии разметки. На конце доски получается косой «зуб». От нижней точки пересечения линии надреза с боковой поверхностью отмеряем рулеткой расстояние до места запила опорной поверхности, по которой стропило будет опираться на доску мауэрлата. Это небольшой косой вырез, на глубину около 5 см, расположенный под углом, аналогичным углу стыковки балок в коньке. Последней отрезается линия свеса. Более детально описание, как сделать шаблон, можно увидеть на видео:

На следующем этапе вырезаем по шаблону необходимое количество стропильных досок. Отбираем две пары и соединяем их в верхней части с помощью четырех 150-х гвоздей. Соединение нужно сделать «торец в торец». После чего размечаем местоположение ригеля, сделать это нужно поданным программы расчета, и прибиваем ригельную доску гвоздями к обоим стропилам. В результате получилась конструкция, похожая на букву А.

Эти две пары являются фронтальными и одновременно шаблонными формами, по ним необходимо сделать сборку всех остальных пар стропильных балок.

Для установки необходимо поднять на стены и закрепить на фронтальных частях здания первые две шаблонные пары. Обычно их укрепляют подкосами и внешними планками, чтобы избежать падения со стен или деформации под действием ветра. Остальные блоки стропил поднимаются на кровлю и устанавливаются на мауэрлат. После выравнивания блоков на мауэрлате балки крепятся с помощью уголкового соединения и саморезов. Вверхней части под соединение набивается две или одна коньковые балки. Для предупреждения провисания стропильных балок под каждую пару необходимо установить вертикальные стойки.

Заключение

На последнем этапе необходимо сделать обрешетку из досок. Только после установки обрешеточной планки каркас двухскатной крыши набирает необходимую прочность. Фронтонные части крыши зашивают вагонкой. На последнем этапе необходимо сделать контробрешетку, гидроизоляцию и уложить кровельное покрытие. Для приведенной конструкции хорошо подойдет профнастил.

Создание двускатной крыши

Информация в этой статье относится к:

ВОПРОС

Я хотел бы создать поперечно-двускатную крышу моей конструкции в месте пересечения коньков крыши. Как я могу выполнить эту задачу в Home Designer?

ОТВЕТ

Создать поперечно-двускатную крышу легко, используя панель «Крыша» в диалоговом окне «Спецификация стены» в сочетании с инструментом «Построить крышу».

Для создания поперечного фронтона

  1. Сначала запустите программу Home Designer и выберите File> New Plan .
  2. Выберите Build> Wall> Straight Exterior Wall и создайте базовую структуру, подобную изображенной ниже.

  3. Используя инструмент Выбрать объекты , выберите самую верхнюю стену и нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация стены .
  4. Выберите панель «Крыша», затем выберите Full Gable Wall и нажмите OK .

  5. Повторите этот процесс для левой, правой и нижней стен, обозначенных на изображении ниже сплошной синей штриховкой стен, пока все четыре стены не будут определены как Full Gable Wall .

Теперь, когда вы определили полные фронтонные стены, чтобы создать фронтальный конец над выбранными стенами, постройте крышу, чтобы увидеть результаты к этому моменту.

Построить крышу

  1. Выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof .
  2. Укажите шаг для более широкой части конструкции.

    Для целей нашего примера укажите шаг 6 из 12 .

  3. Щелкните ОК , чтобы построить крышу.
  4. Сделайте 3D-снимок Full Camera , чтобы увидеть свой прогресс.

Теперь вы можете видеть, что концы фронтона созданы там, где вы хотите, однако ясно, что шаг по умолчанию 6/12 не позволит более тонкой части конструкции совпадать с высотой гребня более широкой части. .

Поскольку вы уже указали конец фронтона для этой более тонкой части поперечного фронтона, вам нужно будет увеличить шаг по сравнению с его боковыми стенками по умолчанию, чтобы он мог встречаться в центре.

Регулировка шага по стене

  1. Вернитесь к двумерному виду плана этажа.
  2. Используя инструмент Select Objects , выберите одну из четырех стен, обозначенных оранжевой штриховкой на изображении ниже.

  3. После того, как вы выбрали одну из этих стен, нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно «Спецификация стены».
  4. В разделе «Крыша» введите желаемое значение Шаг . Замените его на более высокое значение.

    В данном примере увеличьте шаг Шаг до 12 «.

  5. Повторите этот процесс для каждой из оставшихся оранжевых заштрихованных стен, указанных на изображении.

    Если у вас установлен флажок Auto Rebuild Roofs * в диалоговом окне Build Roof, вы заметите, что эти изменения происходят по мере прохождения стены за стеной по плану.

    Если у вас не установлен флажок Auto Rebuild Roofs *, вам нужно будет вернуться в диалоговое окно Build Roof, чтобы восстановить вашу крышу после изменения всех указанных стен в вашем плане (* Auto Rebuild Roofs недоступен в Home Designer Essentials.)


  6. Наконец, сделайте 3D-снимок Full Camera , чтобы увидеть результаты.

Обладая базовым пониманием этих принципов, вы можете применять их в своих проектах. Имейте в виду, что вам может потребоваться отрегулировать шаг поперечных фронтонов более одного раза, чтобы их гребни точно совпадали с основным коньком крыши.

Узнайте, как построить крышу, которая добавляет прочности стенам!

Столярные изделия на крышах: приставные, фронтоны, шатры, стропила, баржи, фасции и конструкции софитов

На всех страницах этого раздела вы узнаете, как построить крышу от начала до конца.

Большая часть информации в сети предполагает, что читатель уже немного знает о столярных изделиях на крышах.

Вместо этого я собираюсь начать с самого начала и подробно описать каждый из столярных приемов, используемых для строительства скатной крыши дома, сарая или другой конструкции, прежде чем перейти к более сложным вещам.

Я также буду использовать много подробных иллюстраций, чтобы вы могли все это понять, даже если у вас нет опыта работы с кровлей. Если вы уже знаете немного о том, как построить крышу, вы можете пропустить простые вещи и найти необходимую информацию о столярных изделиях.

Как построить крышу: Комплектующие

Большинство крыш имеют треугольную форму. Формирование прочного треугольника важно во многих типах конструкции крыши, потому что это придает крыше прочность. Крыша также добавляет прочности стенам здания.

На схеме выше показаны компоненты, которые входят в состав небольшой двускатной крыши

Конек представляет собой длинную доску наверху, к которой прибиты стропила.

Стропило разрезается таким образом, чтобы оно садилось на стеновую плиту, которая, в свою очередь, закреплялась на внутренней обшивке стены полости.

Балки перекрытия простираются от настенной плиты до настенной плиты и иногда привинчиваются болтами к стропилам , чтобы предотвратить опускание конька и раскладывание стропил.

Балка завершает прочный треугольник со стропилами.

Свисающие концы стропил специально обрезаны, чтобы на них можно было закрепить фасцию и перекрытия .

Есть и другие компоненты, такие как зажимы, прогоны и подпорки, которые добавляются для усиления крыши, но я расскажу о них позже на странице двускатной крыши.

Вы, возможно, помните, как использовали тригонометрию в школе, мне она тогда не нравилась, и до сих пор не нравится! Хотя это важно для кровли, чтобы знать, как построить крышу, к счастью, вам не нужно владеть тригнометрией.

Однако при строительстве крыши важно понимать, что для расчета большей длины стропил необходим прямоугольный треугольник 90 ° .Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;

Треугольник с опорой на крышу

Зная пролет крыши и уклон (уклон — это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.

Конструкция двускатной крыши

Если скатная крыша представляет собой не односкатную, а обычную двускатную крышу, мы должны разделить общую крышу / пролет на два, чтобы образовать два прямоугольных треугольника, расположенных спина к спине.1/2 общего пролета равна горизонтальному пролету, который покроет одно стропило.

Важно отметить, что мы уменьшаем вдвое полный пролет, чтобы получить расстояние, на которое каждое стропило будет проходить по обе стороны от крыши.

Как построить крышу: вырезать и закрепить стеновые плиты на кирпичной кладке, чтобы стропила крыши опирались на

Стеновые плиты, на которые крепятся стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны — одинаково далеко друг от друга на каждом конце крыши и повсюду между ними.

Надеюсь, каменщики проявили себя хорошо и упростили для вас эту работу и не потребовали слишком больших корректировок.

Чтобы проверить наличие квадратных углов, измерьте диагональ от угла до угла (они должны быть идентичны) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные плиты имеют идеальные углы 90 °.

Чтобы выровнять настенные плиты, я нахожу самую прямую балку, кладу ее от одной настенной плиты к другой и кладу на нее спиртовой уровень 1800 мм.

Может потребоваться корректировка перед запуском кровли путем измерения пролета.Пролет — это расстояние от внешней стороны одной стеновой плиты до внешней стороны противоположной стеновой плиты.

Щелкните здесь, чтобы получить дополнительную помощь в установке настенных панелей и их фиксации.

Как построить крышу: расчет длины стропил крыши

Когда ваши стеновые плиты станут квадратными и ровными, можно будет рассчитать стандартной длины стропил .

Обычные стропила являются основными видами древесины, из которых строится двускатная крыша , и они присутствуют почти в каждой скатной крыше , а также

Строительство фасада и потолка

Щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, которые аккуратно завершают нижнюю часть стропильных ног и предоставляют что-то для водосточных желобов, которые можно закрепить на

Как (юридически) сделать свой собственный пистолет — причина.com

Эта статья является частью специального выпуска Reason «Запись после прочтения», в котором мы предлагаем практические советы, личные истории и руководства по всем видам деятельности, которые могут происходить и действительно происходят на грани допустимого законом поведения. Подпишитесь сейчас, чтобы получать на свой почтовый ящик будущие выпуски журнала Reason!

Начнем с заявления об отказе от ответственности: если у вас практически нет опыта работы с оружием, вероятно, не стоит пытаться собрать собственное.Совершить ошибку может быть опасно — даже смертельно. Нет ничего постыдного в том, чтобы купить огнестрельное оружие у известного производителя, а затем пройти курс, чтобы узнать, как обращаться с ним безопасно, оборонительно и разумно.

Но и у «сделай сам» есть своя привлекательность. Для тех, кто уже имеет базовые ноу-хау и навыки обращения с обычными инструментами, легко сделать оружие, столь же безопасное, как и купленное в магазине.

Это также совершенно законно в большинстве американских юрисдикций. Этот простой факт обычно игнорируется экспертами и политиками в дебатах о контроле над оружием.Но если даже люди средней квалификации смогут создавать собственное оружие дома — а они могут это делать все чаще, — то принятие законов, регулирующих коммерческое производство и продажу, будет выглядеть ужасно бесполезным. В то время как сторонники ограничения огнестрельного оружия, скорее всего, скоро будут требовать принятия законов, ограничивающих частное производство, они могут сделать лишь так много: в конце концов, передача инструкций о том, как построить оружие, является конституционно защищенной речью.

Тодд Крайнин

В честь Первой поправки давайте рассмотрим, как создать оружие на основе одного из самых популярных полуавтоматических пистолетов в мире: Glock 17, полноразмерного двухрядного 9-мм пистолета с гусеницей. рекорд надежности и простоты.Недавно сторонние компании начали продавать «комплекты рам», которые позволяют частным лицам изготавливать оружие, которое выглядит и работает как Glock и совместимо с частями Glock. Однако есть одна оговорка: в их продукте есть лишний пластик, который, если его не удалить, не позволяет превратить его в функциональное оружие. Сам по себе предмет, который они продают, не считается огнестрельным оружием в глазах закона. Вместо этого он в просторечии известен как «80-процентный кадр» или «80-процентный приемник».

Это будет платформа для нашего самодельного ружья.

Пистолеты регулируются по-разному. То же самое не относится к предмету, который опытный любитель дома может превратить в оружие.

Однако, несмотря на название, разница между оружием и таким нерегулируемым объектом не так очевидна, как некое «правило 80 процентов», — говорит адвокат Марк Барнс, юрист округа Колумбия, специализирующийся на вопросах, связанных с импортом. экспорт и производство огнестрельного оружия. «Дело в том, что конструкция огнестрельного оружия различается от оружия к оружию.Как следствие, окончательным судьей в отношении того, является ли физический объект корпусом или приемником огнестрельного оружия, является Отдел технологий огнестрельного оружия и боеприпасов Бюро алкоголя, табака, огнестрельного оружия и взрывчатых веществ «(ATF).

Если вы отправите в АТФ какой-либо предмет, специалисты бюро объяснят, почему это огнестрельное оружие или нет, согласно двум основным законам. В Законе о контроле за огнестрельным оружием 1968 года огнестрельное оружие определяется как «любое оружие… которое будет, предназначено или может быть легко преобразовано для выбрасывания снаряда под действием взрывчатого вещества» или «корпус или ствольная коробка любого такого оружия.Между тем, в Национальном законе об огнестрельном оружии говорится, что рама / ствольная коробка является «частью огнестрельного оружия, в которой есть корпус для курка, затвора или затвора, а также ударно-спусковой механизм, и которая обычно имеет резьбу в передней части для установки ствола».

Восемьдесят процентов приемников неспособны прямо из коробки принять затвор или спусковой механизм. Чтобы превратить его в рабочий пистолет, потребуется некоторое сверление, опиливание или столярные работы. В результате ATF не считает их огнестрельным оружием, и их можно покупать вне бюрократической системы, регулирующей продажу огнестрельного оружия.

Федеральный закон требует, чтобы все коммерческие покупки огнестрельного оружия проходили через зарегистрированного держателя Федеральной лицензии на огнестрельное оружие (FFL). Оружие, производимое и продаваемое FFLs, должно иметь штамп с серийным номером, а дилер должен вести учет всех продаж.

Эти ограничения применяются к коммерческим сделкам. Но частным лицам разрешается изготавливать собственное оружие, объясняет Барнс, «при условии, что им не запрещается федеральным, государственным или местным законодательством доступ, транспортировка или получение огнестрельного оружия.Другими словами, если вы не являетесь лицензированным дилером, вы, скорее всего, сможете приобрести 80-процентную раму, удалить излишки материала, добавить несколько деталей и превратить его в функциональное оружие. Никаких вопросов, никаких государственных документов, нет проверка биографических данных.

Вот где блистают 80 процентов моделей Glock. Комплект рамы и все другие необходимые детали можно легально заказать в Интернете. Поскольку каркас сделан из полимера, для работы будет достаточно ручных инструментов. Вам не понадобится дорогая фреза с числовым программным управлением или сверлильный станок — просто Dremel или подобное автоматическое вращательное устройство, набор файлов и наждачная бумага.

После того, как их конструкции были рассмотрены ATF, такие компании, как Polymer80 и Lone Wolf, выпустили некоторые из первых незавершенных рам для полноразмерных Glock 17 и компактных Glock 19. Как правило, их конструкции включают несколько улучшений по сравнению со стандартными рамками Glock, включая разный угол захвата, текстура и система крепления. Для нашей сборки мы выбрали Polymer80 PF940v2, купленный на Brownells.com. Мы также купили полный комплект затвора и ствола Glock 17 Gen 3, а также комплект нижних частей Glock (включая спусковой механизм) на eBay.

Продажи оружия обычно стремительно растут, когда у людей есть основания опасаться, что законы, регулирующие законность получения различных видов оружия, вот-вот станут более строгими. После стрельбы в школе в честь Дня святого Валентина в Южной Флориде вспыхнула риторика, направленная против оружия. Продажи огнестрельного оружия в следующем месяце побили предыдущий мартовский рекорд на четверть миллиона.

И это только продажи, отслеживаемые Национальной системой проверки криминального прошлого ФБР. По мере того, как растет беспокойство по поводу возможных запретов или даже конфискации, некоторые испытывают желание оставить как можно меньше бумажных следов в отношении своего личного оружия.

Самый простой способ избежать внимания правительства — купить оружие у частного продавца. Большинство штатов минимально регулируют такие сделки, позволяя американцам покупать друг у друга огнестрельное оружие без особого вмешательства. Но на оружие вторичного рынка по-прежнему наносится серийный номер, по которому можно отследить первоначального владельца, а это значит, что к вам в конечном итоге ведет путь.

Если вас больше всего беспокоят бумажные следы, возможно, вы думаете стереть серийный номер с приобретенного вами оружия.Это тяжкое преступление. Не делайте этого.

Лучший способ скрыться от радаров — сделать ружье самому. Огнестрельное оружие, произведенное лицами, не входящими в систему FFL, не требует серийного номера в соответствии с федеральным законом.

(Обратите внимание, что в штатах, тем не менее, он может потребоваться. Например, в Калифорнии в 2017 г. было предписано, чтобы все «оружие-призрак» или оружие, изготовленное нетрадиционными производителями, было зарегистрировано и к ним был добавлен серийный номер. Это, вероятно, будет трудно обеспечить. Тем не менее, прежде чем идти по этому пути, вы должны быть уверены, что знаете, какие законы стоят на учете в вашем штате.)

Чтобы остаться анонимным, вам нужно купить незавершенную раму и другие детали за наличные. Это выполнимо, но, вероятно, будет занозой в заднице. Вместо этого большинство людей делают покупки в Интернете.

Интернет открыл золотой век стрелкового оружия. Легче, чем когда-либо, узнать об оружии, купить запчасти и найти места, где можно тренироваться, чтобы использовать свое оружие. Если вы хотите узнать об этом или купить его, то благодаря Интернету он уже доступен. На самом деле приобрести незавершенную раму и детали для самостоятельной сборки Glock немного дороже, чем купить готовый, но все, что вам нужно, всегда под рукой.

Обратной стороной кредитных карт и адресов доставки является то, что в той или иной форме будет записываться то, что вы покупаете. В случае бана (или если у правоохранительных органов есть причины проявлять к вам интерес) квитанции могут быть вызваны в суд.

Нет ничего абсолютно надежного, но добавление дополнительного уровня сложности к медленным попыткам посторонних найти ваше оружие может стоить вам этого. Для этого эксперимента мы купили все наши детали в Интернете. Они были отправлены напрямую нам, без посредников FFL и государственной регистрации.

Ваше самодельное ружье может работать не так хорошо, как заводской Glock — хотя, при осторожности и некоторых модификациях, оно могло бы работать даже лучше, — но если вы цените конфиденциальность выше цены и не возражаете немного повозиться, это может быть решение для вас.

Чтобы закончить работу пистолета с 80 процентов, вам нужно удалить излишки полимера, которые мешают прикреплению затвора и спускового крючка. (Затвор, который мы использовали, пришел в уже собранном виде, как и спусковой крючок.)

Рама поставляется с приспособлением, которое удерживает объект, с которым вы работаете, и направляет инструменты, которые вы используете на нем, — которое помогает при шлифовании и сверлении.Над приспособлением выступают части рамы, которые мы будем шлифовать — мы назовем их «выступы» — они помечены на приспособлении словом «удалить». Подобным образом отделываются и большинство незаконченных полимерных рам. Обратитесь к инструкции, если вы выберете другую модель.

Я не являюсь, и никто из сотрудников Reason не является профессиональным оружейником или оружейником — просто заинтересованным любителем, который использовал следующие методы, чтобы сделать пригодное для использования оружие дома.

Тодд Крайнин

ИНСТРУМЕНТЫ, КОТОРЫЕ ВАМ НУЖНЫ:

  • A Dremel или другой вращающийся инструмент с шлифовальным барабаном
  • Набор металлических напильников
  • Крупная и мелкозернистая наждачная бумага (мы использовали зернистость 100, 800 и 1200)
  • WD-40 и смазка для огнестрельного оружия, например RemOil или Ballistol
  • Молоток (желательно нейлоновый, а не металлический, чтобы не повредить раму)
  • Отвертка с плоским шлицем
  • Настольные тиски (необязательно, но полезно)
  • Электродрель (опция; можно заменить роторный инструмент)
Тодд Крайнин

Соберите необходимые принадлежности (рис. 1).Используя тиски, закрепите раму в зажимном приспособлении и убедитесь, что она выровнена. При желании заклейте концы зажимного приспособления, чтобы обеспечить минимальное перемещение рамы.

Todd Krainin

Используя Dremel и насадку для шлифовального барабана, начните шлифовать полимерные выступы, отмеченные для удаления (Рисунок 2). Будь очень осторожен. Хотя вы можете использовать Dremel для всего процесса, гораздо проще ошибиться. Используйте Dremel для большинства тяжелых работ. На следующем этапе вы продолжите шлифование вручную, чтобы получить более точный и гладкий результат.

Todd Krainin

После того, как большая часть материала будет удалена со всех четырех вкладок, используйте ручные файлы, чтобы разгладить оставшийся материал (рис. 3). Не заходите слишком далеко в кадр. Файлы следует использовать для удаления материала в углах, недоступных для шлифовального барабана.

Todd Krainin

Пока рамка все еще находится в зажимном приспособлении, просверлите отверстия для узла спускового крючка и задних направляющих (Рисунок 4). Точное расположение и размеры сверл для этих отверстий указаны на приспособлении.Для этого шага используйте прилагаемые сверла либо в ручном сверле, либо в Dremel. Важно, чтобы вы не торопились и просверлили идеально прямое отверстие.

При сверлении не проходите через всю раму с одной стороны. Вместо этого чередуйте сверление с каждой стороны, пока не почувствуете, что сверло пробивает полимер. Используйте острое лезвие или небольшой напильник, чтобы очистить отверстия внутри рамы.

Todd Krainin

Используя Dremel или круглый напильник, удалите излишки полимера из канала направляющего стержня (рис. 5).На полимере есть отметка в форме U , указывающая, какую часть следует удалить. Как и раньше, будьте осторожны и не торопитесь.

Тодд Крайнин

После сверления отверстий для спускового крючка можно начинать последний раунд шлифовки (рис. 6). Начните с нанесения небольшого количества WD-40 на крупнозернистую наждачную бумагу для получения эффекта мокрого песка.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
