Дачный домик своими руками: проекты каркасных домов фото

Дачный домик своими руками проще всего сделать по технологии каркасного дома. Представляем вам 5 проектов каркасных домов с фото, которые помогут вам в выборе планировки и дизайна дачного дома. Кроме полезных планов и фото мы расскажем вам о базовых моментах строительства каркасного дома, которые надо учитывать при выборе проекта.

Проект каркасного дома 1:

Для каркасного дома обычно используется столбчатый или столбчато-ленточный фундамент, который значительно удешевляет строительство дачного домика. Ведь на создание фундамента дома тратится около 30% всего бюджета строительства.

Столбчатый фундамент избавляет от необходимости значительного объема земляных работ, сокращает расход дорогих строительных материалов.  Для такого типа фундамента не нужны затратные работы по тепло- и гидроизоляции. Такой фундамент отличное решение для песчаного грунта или грунта с высоким уровнем грунтовых вод.

В условиях строительства дачного домика своими руками для столбчатого фундамента можно взять красный обожженный бу кирпич. Столбики в два кирпича в состоянии удержать на себе легкий одноэтажный каркасный дом.

Кроме кирпича в качестве опор можно выбрать бетонные блоки или асбестоцементные трубы. В случае с трубами — они послужат своеобразной несъемной опалубкой для заливки бетонных опор.

Правильно построенный столбчатый фундамент прослужит вам более 100 лет. Это хороший вариант фундамента не только для дома, но и для любых дачных построек — бань, сараев, беседок и т.п. Справедливо упомянуть о недостатке столбчатого фундамента — это отсутствие подвала в дачном домике.  Если наличие подвала для вас важно, то строительство отдельно стоящего погреба на даче может свести на нет всю экономию от такого типа фундамента.

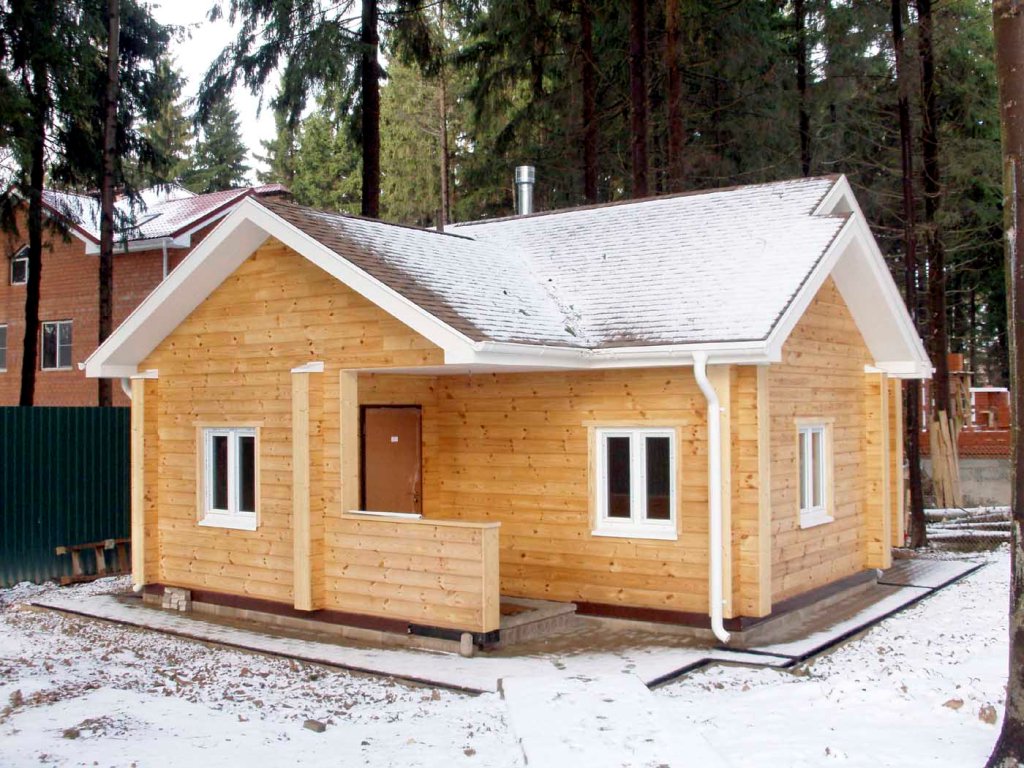

Проект каркасного дома 2:

Для напольного перекрытия в каркасном доме используются обработанные антисептиком деревянные балки, усиленные поперечинами.  Пол надо надежно утеплить, ведь при столбчатом фундаменте он у нас продувается насквозь. Главной особенностью каркасного дома является эффективная система утепления.

Напольные перекрытия в каркасном доме представляют собой пирог из черновых досок пола, минеральной ваты, пароизоляции, плит OSB, подложки под чистовой пол и чистовой пол. Именно такая конструкция гарантирует теплый пол в самую холодную зиму.

Потолочное перекрытие каркасного дома имеет аналогичную структуру, но первым элементом вместо чернового пола идет плита из гипсокартона.

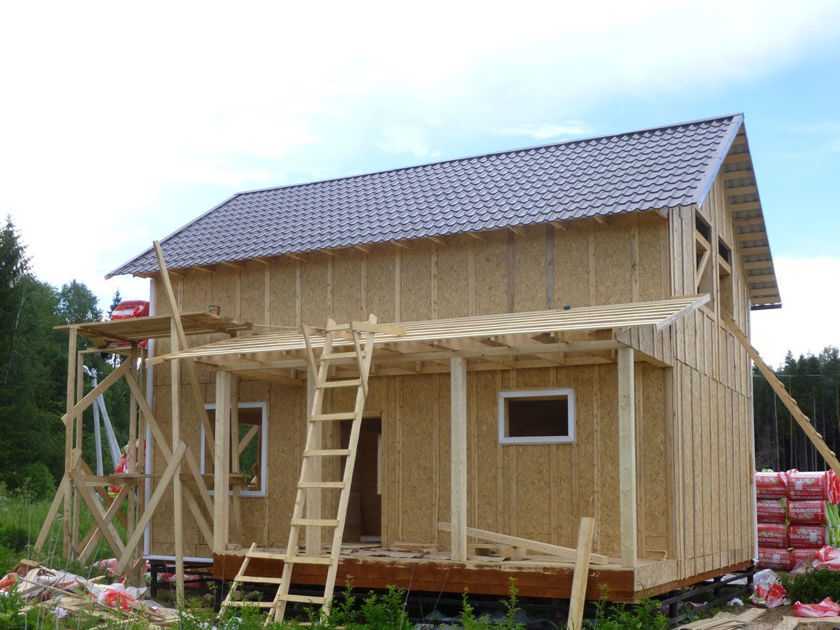

Сам дачный домик, построенный по технологии каркасного строительства представляет собой жесткий каркас из деревянных балок и угловых раскосов, усиливающих прочность конструкции. Все дерево для строительства домика обрабатывается антисептиками и современными пропитками против возгорания.

Снаружи каркасный дом обшивается плитами OSB и ветрозащитной мембраной. Затем между деревянными стойками укладывается изоляция( минеральная вата, целлюлоза)  и с внутренней стороны «пирог» зашивается второй плитой OSB.

Качественная изоляция современными материалами — своеобразный слоеный пирог из OSB, пароизоляционной пленки и минеральной ваты обеспечит дачному домику надежное тепло. Правильно сделанное каркасное перекрытие толщиной 10 см соответствует по теплоизоляции 2 м кирпичной стены.

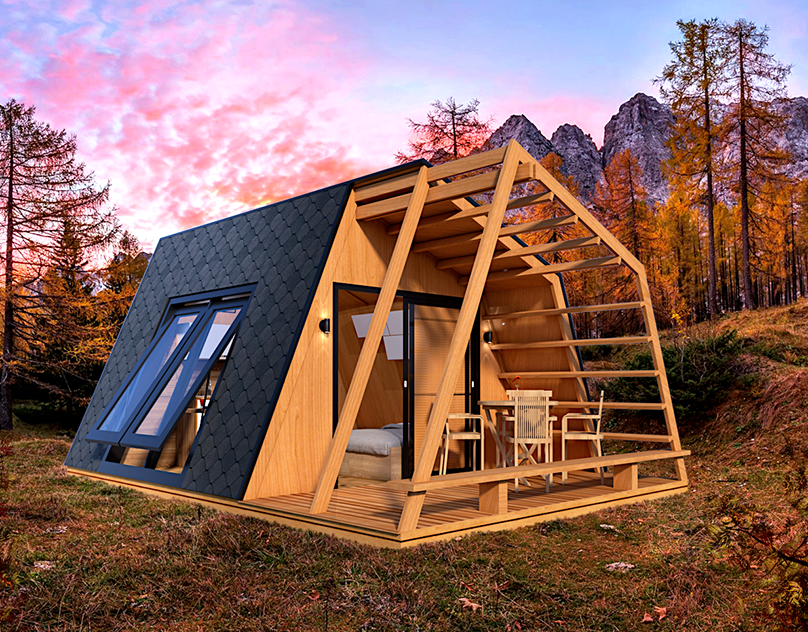

Проект каркасного дома 3:

Наружная отделка каркасного дома производится по принципу вентилируемого фасада, где между стеной дома и обшивкой набиваются деревянные рейки, которые формируют воздушную прослойку обеспечивающую сухость утеплителя и увеличивая таким образом его эффективность при любой погоде.

Вентилируемый фасад увеличит срок службы стен дачного домика и сгладит резкие перепады температуры.

Внешняя обшивка каркасного дома может быть сделана из дерева, сайдинга, кирпича, декоративной штукатурки. Фактически для внешней отделки дома подойдет любой материал на ваш вкус и бюджет.

Проект каркасного дома 4:

Каркасные дома пришли к нам из Скандинавии и Канады, где климат достаточно суров и люди знают цену теплому дому.

Зачастую, для несведущего человек каркасные дома смотрятся как хлипкие и ненадежные строения, но все больше дачников осваивают преимущества этой современной технологии.

Проект каркасного дома 5:

Почему именно проект каркасного дома привлекателен для строительства дачного домика своими руками?

Вы сможете построить дачный домик быстро за один сезон. Вам не надо растягивать строительство на несколько лет, когда в классическом варианте для кирпичного дачного домика в один год заливается фундамент, затем возводится коробка, затем эта конструкция должна отстоятся, чтобы дать усадку, затем надо сделать отделочные работы. Кроме того, такой дом можно строить почти круглый год  (до температуры -15 градусов).

Вы сможете построить дачный домик своими руками.  Для строительства такого дома достаточно двух человек, которые смогут полностью построить такой дом за 2-3 месяца.  Если предварительно провести работу по изучению тонкостей строительства каркасного дома, полностью определиться с проектом и просчитать расход материалов, то построить такой дачный домик за лето вполне посильная задача для любого дачника.

Каркасный дачный домик — это экономичный вариант строительства. Если у вас ограниченный бюджет, то применяя технологии каркасного строительства, вы получите не только дешевый, но и современный теплый дачный дом. Вы сэкономите на строительных материалах, на их доставке, на оплате строителей. Вы можете строить такой дом модульно — его конструкция делает возможность дальнейшей пристройки максимально простой. Так вы можете разбить строительство большого дома на несколько законченных этапов, в соответствии с вашим бюджетом.

У вас будет теплый дачный домик и вы сэкономите на отоплении. Главное в каркасном доме — современные системы утепления, когда все в «пироге» из OSB, изоляционных пленок и самой изоляции хорошо продумано, находится на своем  месте и работает максимально эффективно на одну главную цель — обеспечить максимальную эффективную теплоизоляцию оптимальными средствами.

Вы сможете построить дачный домик на сложных грунтах. Легкая конструкция каркасного дома, столбчатый фундамент — это решение для проблемных грунтов, которые сможет оценить каждый, кто уже пробовал строить на своем дачном участке, где, например, высоко залегают грунтовые воды.

Простота и экономичность отделочных работ. Оббивая внутреннюю сторону перекрытия каркасного дома плитами OSB, вы получаете идеально ровную поверхность, на которой затем достаточно просто проводить любые отделочные работы.

Экологичный микроклимат дачного дома. Дом, построенный по технологии каркасного строительства, имеет такой же здоровый микроклимат, как и деревянный дом.

Если вы владеете инструментом на бытовом уровне, то имея на руках продуманный проект, понимая все нормы и правила возведения каркасных домов, вы сможете построить экономичный, энергосберегающий, экологичный дачный домик своими руками.

Источник: idealsad. com

КРУГЛЫЙ дом своими руками (проект и фото) | Своими руками

Мы хотели круглый дом и придумывали его в общей сложности 4 года. Когда же поняли, из какого материала будем строить, он родился буквально за два дня.

Наши пожелания были таковы: круглое жилое помещение, экологичность, наличие пары спален – для нас и гостей, банька, и конечно же, буферные зоны для защиты от холода – такие, как делали в старину на Руси, с северной и западной стороны.

Изучили массу книг, журналов, перерыли весь Интернет… Очень глянулась идея саманного дома (саман в переводе с тюркского – «солома»), да вот с климатом незадача: такой можно строить, если зимой температура не опускается ниже минус 15°. Иначе стены придется утеплять, закрывая от окружающего мира. А какой прок в самане, если его главное свойство – сохранять тепло солнца – использоваться не будет?

И все же остановились на тяжелом самане: ни один другой материал не позволяет смоделировать стены по своему усмотрению. А как дополнительное утепление – сделать с юга и востока вокруг дома застекленную галерею, с запада -баньку, с севера – сарай и дровяник.

Обзавелись мощным генератором.

Фундамент залили мелкозаглубленный, на подушке из щебня. С ьразу же сделали основу и для печи. До зимы удалось сделать деревянный каркас, установить стропила, все покрыть антисептиком… А вот крышу настелить не позволили ранние морозы, о чем мы и пожалели по весне. Стропила повело так, что на их выправление пришлось потратить массу времени и фантазии: какие-то подстругивать, другие – наращивать. В общем, если бы снова затеяли подобное дело, то крышу бы уложили сразу.

Следующий год для нас был самым насыщенным – возводили саманные стены. Опирали их на бетонный фундамент, проложив для гидроизоляции рубероид, а чтобы они лучше держались на столбах каркаса, те я превращала в «ежей» по всей высоте, обильно забивая гвозди-сотку со всех сторон.

Саман месили ногами, «танцуя» на полотнах баннеров, ведрами отмеряя песок и замоченную предварительно глину, заливая водой и постепенно добавляя солому. Готовая смесь должна быть однородной, пластичной, липкой, как пластилин, но не жидкой. Подбирая состав самана, пришлось потрудиться, так как единого рецепта не существует: глина-то в каждой местности разная. У нас получилось примерно 80% песка, 10% глины, 10% соломы, и конечно, вода. Воды для самана нужно много, так что пришлось выкопать колодец.

Стена толщиной 60 см поднималась медленно, но верно: помогали и соседи, приходя к нам «потанцевать», и погода (многие помнят засуху 2010 года). Для растений это был ад, но зато толстый слой мятой глины сох прямо на глазах.

Когда стены доросли до окон, началась работа творческая: нужно было вылепить оконные проемы, вмуровать в них оконные косяки, опоры для полок, вешалки и маленькие зеркала, сформировать в массиве различные полочки, вылепить рельефный рисунок…

Это было так интересно, что мы не замечали, как летит время. Но теплый сезон на этот раз был долгим, и удалось еще и обшить стены галереи, установить стеклопакеты, сделать спальни, баню и сарай (они изготовлены по каркасной технологии).

Читайте также: Саманный дом своими руками

Каркас обшили ориентированно-стружечной плитой (OSB), а чтобы токсичные вещества из нее не попадали в воздух, покрыли специальной грунтовкой «Василол». Общая комната-кухня получилась достаточно большой – около 5 м в диаметре. Как защитить такие пролеты от прогибания? Муж все рассчитал и выяснил, что большей прочностью обладают две доски-пятидесятки, между которыми лежат прокладки той же толщины. Лишь в центре под самую длинную лагу установил опорный столб. Как показал опыт, расчеты оказались верными: пол второго этажа прочный, потолок не провисает.

Дом комфортен, когда он теплый, и экономить на утеплении – значит осложнить себе жизнь на долгие годы. Стены, пол, крышу мы утепляли базальтовой ватой, причем долго искали не содержащую фенолформальдегидных компонентов.

На пол и крышу уложили по 30 см утеплителя, на стены – 15 см. Для дополнительной теплоизоляции щели между стеной и оконной рамой плотно запенили и заклеили алюминиевым скотчем.

Круглый дом – проект:  1 – дровяник; 2 – сарай; 3 – баня;
4 – спальня для гостей; 5 – спальня хозяев 6 – жилая комната; 7 – мастерская;
8 – галерея; 9 – грядка для винограда и томатов; 10 – прихожая;
11 – лестница на второй этаж

Печь складывал муж своими руками, не имея ни крупицы опыта, ориентируясь лишь по схеме кладки колпаковой печи Кузнецова. Ее, впрочем, пришлось немного переделать – нарастить пару рядов, да и дверка хлебной камеры у нас была куплена не совсем такая, как требовалось по проекту.

Плюс еще с тыльной стороны решили сделать теплую стенку, согревающую обе комнаты. Правда, ею почти не пользуемся – и так очень тепло. Даже в самые жестокие морозы мы топим печь один раз в двое суток, и саман с ролью теплоаккумулятора справляется как нельзя лучше – за это время температура колеблется в пределах 18-22°.

Ссылка по теме: Отделка саманного дома снаружи

В галерее, кстати, отнюдь не холодно. Пока там не было потолка и тепло уходило наверх, при морозе 36° там было минус 17°, а когда сделали потолок, температура не опускается ниже минус 5°. Пол в галерее песчаный.

Мы просто засыпали перепад высот (а дом стоит на небольшом склоне) песком, причем ушло больше машины, а в него вдавили бетонные плитки, имитирующие деревянные доски. Вдоль дома с южной и восточной стороны я отделила пространство около 0,5 м, насыпала туда земли и сделала грядку, куда высадила виноград. Корни его, скорее всего, уходят прямо в грунт. Вдоль стены дома закрепила пластиковую сетку, и лианы быстро ее увили. Каждый год туда же высаживаю высокорослые томаты, и почти до ноября они радуют нас урожаем. Галерея практически весь день освещается солнцем, и растения начинают вегетацию уже в марте.

А в начале июля мы едим свой виноград, да и для рассады место есть. Правда, в этом году начали одолевать слизни, и их пришлось отлавливать на апельсиновые корки.

Так как электричество нам до сих пор не провели, мы установили четыре солнечные батареи, сориентировав две на юг, а две на восток. Они заряжают 6 аккумуляторов общей емкостью 800 А/ч. Конечно, это не так много, но дом освещается светодиодными лентами, развешанными на кухне и в общей комнате, каждая из которых включается автономно. В итоге потребляют они не так много. Но, скажем, прошлой зимой, когда было всего 15 солнечных дней, солнечные батареи бы не выручили. Спас дело ветряк – простенький, на 500 Вт, и за зиму мы включали генератор всего лишь 4-5 раз.

Септика у нас нет, поэтому слив из раковины сделали прямо через стену. Проложили через саманную стену гибкую пластиковую трубку, а на грядке между кустами томатов установили ведро, куда и стекает грязная вода. Даже если упустишь момент и она пойдет через край -это не критично.

Воду в умывальник закачиваем с помощью трюмной помпы из 60-литровой бочки, установленной под раковиной. Маленький поворотный краник позволил рационально использовать пространство над умывальником и установить сушилку для посуды не под потолком, а на вполне комфортной высоте.

Дел по стройке, конечно, еще много.

Читайте также: Каркасный дом своими руками и вариант 2

ГОДИТСЯ ЛИ ПОЧВА ДЛЯ САМАНА?

Насыпьте в банку 1/3 земли и почти доверху залейте водой, добавьте соль или мыло. Долго и сильно трясите, чтобы все кусочки почвы распались. Дайте постоять ровно 10 мин. Снизу осядут песок и мелкие камни, затем будет слой ила, а сверху глина с водой. Порой эти фракции даже различаются по цвету. Таким образом проверьте почву в нескольких местах, причем берите образцы не с поверхности. Идеальная саманная почва – это много грубого песка и немногим меньше глины, минимальное количество ила и мелкого песка.

А БЫЛА ЛИ ГЛИНА?..

Ил и перегной застывают, как и глина, комом. Но они непластичны и для самана не годятся. «Узнать» глину можно, если размяв землю до состояния пластилина, раскатать ее в стержень диаметром с карандаш и обернуть его вокруг пальца. Идеальная глина почти не трескается.

ПРОЧНОСТЬ-ВЕЖЛИВОСТЬ СТРОИТЕЛЕЙ

Чтобы определить оптимальный состав саманной смеси, смешайте глину с песком в про- порциях 3:1, 3:2, 1:1, 2:3, 1:3 и тщательно перемешайте каждый образец. Добавьте воды -столько, чтобы все слиплось в комок, но в то же время смесь должна быть суше, чем тесто корки пирога, – и солому. Сделайте пять тестовых кирпичей размером с обычный печной. Когда они высохнут, будет очевидно, какой состав сохранил прочность, а какой растрескался (значит, мало песка). Попробуйте поцарапать его ножом. Появилась глубокая борозда? Не хватает глины. А напоследок попробуйте сломать, скручивая в руках правильный на вид и хорошо просохший кирпич. При хорошем самане это практически невозможно.

©И.ТЕРЕНТЬЕВА Тульская обл.
