Подпорная стенка на участке своими руками: Подпорная стенка своими руками — инструкции по строительству +фото

Содержание

Как сделать подпорную стенку на участке своими руками?

Материалы для изготовления подпорных стенок своими руками

Подпорная стенка своим руками

Перед тем как приступать к выбору материала для подпорной стенки необходимо определиться с ее назначением. Как уже говорилось ранее, подпорная стенка может быть как декоративным элементом садового участка, так и укрепительным сооружением, без которого на территории невозможно будет что-либо построить.

В случае если подпорная стенка на участке будет служить украшением, то материал для ее изготовления может быть дерево, габионы либо кирпич.

Габионы представляют собой металлические сетчатые контейнеры, заполненные валунами и галькой. Их преимущество заключается в оригинальности, необычном внешнем виде и  экологичности материала.

Подпорная стенка из габионов

Преимущество деревянных подпорных стенок так же в привлекательном внешнем виде. Но существующая проблема древесины – гниение и слабый иммунитет к вреду насекомых, заставляет выбирать все же другой материал для подпорной стенки, тем более что устойчивость деревянной не настолько велика, а это значит, что крутые склоны она не выдержит. Для того что бы продлить срок эксплуатации деревянной подпорной стенки следует обрабатывать материал антисептическими средствами, а так же обжигать нижнюю часть либо обмазывать горячим битумом.

Подпорная стенка из дерева своими руками

Что касается подпорной стенки из кирпича, она является довольно привлекательной, более устойчивой и быстро монтируемой. Основное чего необходимо придерживаться при построении опорной стенки из кирпича – правильно соблюдать соотношение толщины к длине, которое должно соблюдаться в пределах 1:3.

Если же опорная стенка будет удерживать крутой склон либо местность, подверженную вибрациям (к примеру, рядом с железной дорогой), необходимо использовать для построения такие материалы, как бетон и природный камень.

В случае если вы собрались возводить бетонную стенку высотой более 30 см, необходимо заранее возвести фундамент. Исходя из особенностей слагающих почву пород, следует правильно подобрать толщину и глубину конструкции, иначе подпорная стенка не выполнит свое прямое предназначение.

Если высота подпорной стенки не превысит отметку 30 см, возведение фундамента не нужно, однако все равно придется саму стенку немного углубить в грунт. Для того чтобы исключить вспучивание грунта зимой, обязательно следует сделать подушку из песка и гравия.

Ну и самым долговечным и эстетически привлекательным материалом для создания подпорной стенки своими руками является природный камень. Наиболее распространённым природным камнем считается сиенит, гранит и базальт. Можно так же сделать подпорную стенку из песчаника либо известняка, однако они легко впитывают влагу и  обрастают мхом,  в результате чего композиция обретает старинный вид, который по душе многим дачникам.

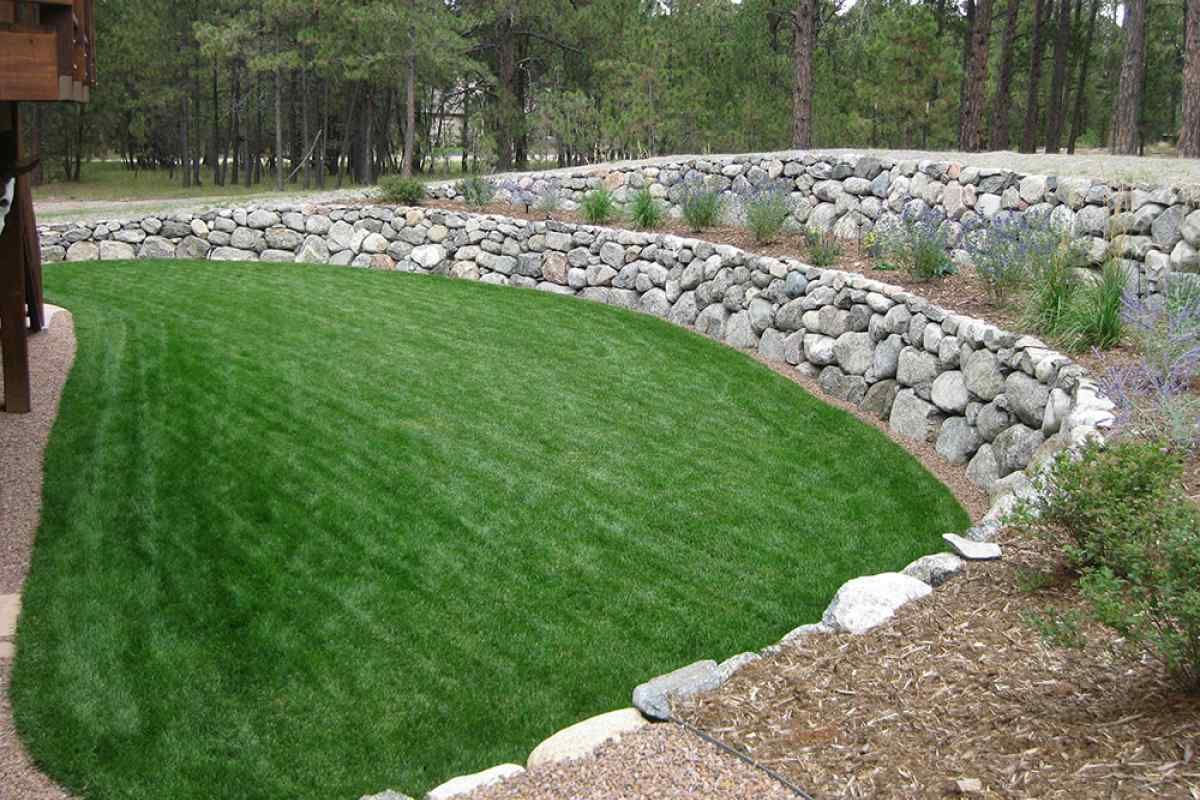

Подпорная стенка из природного камня своими руками

Устройство подпорной стенки

Для того что бы возвести подпорную стенку своими руками необходимо для начала рассчитать ее размеры, а потом уже переходить к строительным работам.

Нюансы расчёта конструкции подпорной стенки

Для того, что бы подпорная стенка прослужила вам не десяток лет, необходимо правильно рассчитать все силы, действующие на нее и, исходя из этого, выбрать материал и особенности конструкции стенки.

Действующие на стенку силы следующие:

  • Собственный вес конструкции
  • Дополнительный вес элементов декора, которые могут быть установлены на ней
  • Давление почвы, которую удерживает стена
  • Сил сцепления и трения с почвой

Так же существуют дополнительные явления, которые влияют на конструкцию, а именно:

  • Вспучивание грунта в зимнее время
  • Вибрация (если участок находится вблизи железной дороги)
  • Влияние ветра (если конструкция имеет высоту больше 2 м)
  • Сейсмические явления (особенности региона)
  • Подмывание дождевой воды

При расчете конструкции опорной стенки следует учитывать нагрузку на следующие ее элементы:

  • Фундамент
  • Опорная стенка
  • Водоотвод

Для того, что бы обезопасить конструкцию от преждевременного обрушения следует использовать следующие рекомендации:

  • Для того, что бы основание стенки не подмывалось, обязательно создают дренаж
  • Сделав заднюю стенку немного шероховатой, вы обеспечите еще большее сцепление с почвой
  • Заднюю грань стенки необходимо делать под небольшим уклоном к удерживаемой почве
  • Что бы уменьшить давление на опорную стенку, в грунт закладывают большие пустотелые элементы, имеющие маленький вес
  • Для уменьшения шанса опрокидывания стенки на лицевой стороне следует сделать маленький выступ — консоль

Как сделать подпорную стенку?

Для того что бы сделать подпорную стенку правильно, помимо того, что нужно правильно рассчитать ее конструкцию, так же следует придерживаться инструкции, которую мы вам предоставляем:

Первым делом создаем чертеж будущей стенки, по которому вы сможете рассчитать необходимое количество стройматериалов. В том случае, если материал изготовления подпорной стенки бетон, обязательно укажите на чертеже схему армирования стенки.

Далее требуется разметить территорию будущей стенки, после чего приступаем к рытью траншеи, размеры которой так же необходимо рассчитать. К примеру, для того что бы сделать устойчивую подпорную стенку из природного камня (высота стенки 1 метр), нужно вырыть траншею, шириной не менее 40 см.

После того как траншея будет вырыта, обязательно засыпаем в нее подушку из щебня, которая обеспечит дренаж воды. На щебень необходимо высыпать еще 10 см песка и тщательно утрамбовать его, подливая немного воды. Готовая подушка должна быть  равномерной по всей длине и иметь небольшой  уклон в сторону склона.

Для того, что бы стенка была ровной (а это одно из основных условий устройства подпорной стенки), нужно использовать шнур, натянутый вдоль траншеи.

Саму стенку необходимо укладывать на небольшом расстоянии от склона, которое в дальнейшем засыпается грунтом с гравием и щебнем (для повышения устойчивости). Можно использовать как укладку на жидком растворе, так и сухую укладку (если используется природный камень), главное в конце замазать стыки землей и высадить в них мох (для украшения).

Рекомендуем так же ознакомиться со статьей о том, как сделать забор из профнастила своими руками!

из бетона, камней и других материалов

Сегодня многие люди стараются обзавестись дачным участком, ведь собственный уголок за городом – это прекрасная возможность провести выходные ближе к природе на свежем воздухе.

Но далеко не всегда территория участка имеет ровный рельеф. Часто под садовые участки разбивают площадки на склонах, что крайне затрудняет их использование, красивое обустройство и озеленение.

В такой ситуации идеальным решением проблемы станет применение подпорных стенок, которые не только укрепят склоны, предотвращая сдвиг почвы, но и станут изюминкой ландшафтного дизайна при оформлении дачного участка.

В настоящее время использование подпорных стенок стало незаменимым элементом для украшения загородного участка и разделения его на зоны.

Какие функции выполняют подпорные стенки

Подпорные стенки в ландшафтном дизайне используются с целью эффективно замаскировать изъяны рельефа дачного участка, разграничить его на различные функциональные участки или визуально выделить один из них.

Это своеобразная опора, преграда и оригинальное украшение в саду, которое уже на протяжении многих лет пользуется широкой популярностью.

Использование подпорных стенок даёт возможность реализовывать различные фантазии ландшафтных дизайнеров.

Кроме того, эта конструкция выполняет несколько важных функций на участках с уклоном, расположенных за городом:

  • укрепление поверхностного слоя почвы и предупреждение сдвига грунта на склонах;
  • подпорные стенки являются прекрасным решением вопроса о неровности рельефа, при этом они значительно изменяют внешний вид дачного участка;
  • дизайнерский элемент, применяемый для зонирования территории.

Чаще всего подпорные стенки используются на крутых склонах, которые после их применения имеют вид системы террас – прямых и широких уступов в виде ступенек, вертикальные стороны которых укрепляются различными материалами для предотвращения обрушения почвы.

Для того чтобы возвести подпорные стенки на даче своими руками не нужно много усилий и совсем не обязательно стоить их из дорогостоящих материалов.

Ведь можно использовать даже подручные средства, из которых делают стенки не только оформляющие территорию участка, но и предупреждающие оползни и самопроизвольную геопластику.

Подпорная стенка из декоративного камня

Сегодня в ландшафтном дизайне подпорные стенки занимают особое место. Они применяются в качестве защитного и декоративного элемента.

Кроме подчёркивания естественного перепада высот на участке с их помощью можно и преднамеренно сделать излом плоскости ровных участков, дабы внести декоративную изюминку в ландшафт территории.

Определение границ миксбордеров, разделение площади дачи на участки или обустройство небольшой террасы около дома с помощью стенки является отличным дизайнерским решением в процессе декорирования сада.

Соорудить самостоятельно подпорную стенку несложно, необходимо только определиться о её назначении и с видом материала для строительства.

Как установить ворота из профнастила своими руками на дачном участке. Советы и подробные инструкции в нашем материале.

Хорошим выбором для облагораживания участка на даче станет многолетний молочай: посадку и уход за растением можно обсудить у нас на сайте.

Разновидности конструкции

Существуют различные виды подпорных стенок, которые разделяются в зависимости от целевого предназначения и материала, используемого для их строительства.

Исходя из функциональной нагрузки конструкции, различают стенки:

  • укрепительные – возводятся на поверхности крутых склонов, защищая их от смещения верхних слоёв грунта и оползней;
  • художественно-декоративные – используются на дачных участках, рельеф которых ровный или имеет незначительный уклон.

Зависимо от материалов, применяемых для строительства подпорных стенок, различают:

  • бетонные или железобетонные конструкции;
  • полубетонные;
  • каменные сооружения, с использованием природных видов материала;
  • кирпичные;
  • деревянные;
  • стенки из габионов.

Подпорные стенки, возведенные своими руками в ландшафтном дизайне:

Бетонная конструкция

Главным преимуществом подпорной стенки из бетона является длительный срок её эксплуатации и прочность, позволяющая выдерживать достаточно большое давление почвы.

Недостатком можно считать не очень эстетичный вид, однако всё поправимо, если сделать облицовку бетонной стены.

Подпорную конструкцию из бетона можно возводить двумя способами: заливая монолитную стенку или воспользоваться готовыми железобетонными блоками.

В первом случае обязательно потребуется отделка готовой стенки, а вот блоки можно оставлять в их первозданном виде, так как конструкция буде иметь достаточно привлекательный вид.

Что необходимо для возведения подпоры?

Для того чтобы постройка длительно прослужила, она должна иметь фундамент, тело и обязательно водоотвод для предупреждения разрушения основного материала влагой от осадков и грунтовыми водами.

Поэтому в первую очередь нужно выкопать траншею для закладки фундамента.

Ширина и глубина его залегания напрямую зависит от высоты и толщины конструкции, которая будет построена, а также от характеристик почвы.

Если высота подпорной стенки из бетона не более 30 см, то допускается отсутствие фундамента. Однако необходимо тщательно подготовить в основании песчано-гравийную подушку, предупреждающую изломы и растрескивания стенки в зимние периоды во время промерзания грунта.

Если же предполагаемая высота конструкции составляет около 100 см, то необходимо рыть котлован на глубину до 40 см.

Когда вырыта траншея (кстати, её не обязательно делать ровной, стенки могут быть с изгибами и поворотами) на её дно следует насыпать подушку.

Как правило, с этой целью используется гравий или щебень. После этого укладывают арматуру, скреплённую между собой проволокой, и монтируют опалубку из деревянных досок, толщина которых не менее 30 мм.

Это необходимое условие, так как они должны удерживать давление бетонной смеси и не выгибаться. Также опалубка укрепляется стояками, вбиваемыми в землю с расстоянием 1–1,5 м.

Теперь можно заливать бетонную смесь. Важно, чтобы она равномерно заполнила всё пространство опалубки. А после застывания бетона (должно пройти не менее 5 дней) можно демонтировать дощаную стенку и устранить возможные дефекты на лицевой стороне бетонной подпоры с помощью раствора.

Заключительным этапом работ будет облицовывание стенки, используя при этом один из вариантов на выбор, например, природный или искусственный камень, керамическая плитка.

Подпорная стена из камня

Самый красивый и наиболее дорогостоящий вариант возведения подпоры – укладка из природного камня. Здесь также обязательно наличие фундамента, сделанного согласно общим принципам строительства.

Очень важным условием возведения подпоры из камня является то, что её ширина должна быть не меньше 30 см, в противном случае готовая конструкция будет крайне неустойчива и может разрушиться под действием сезонного колебания почвенного давления.

Способ укладки камня

Рекомендуется для начала выложить стену сухим камнем. Это позволит подобрать наиболее подходящие комбинации по размеру, расцветке и конфигурации, делая кладку плотнее и прочнее. Только после этого можно укладывать подпорную стену из камня с использованием раствора.

Вначале на фундамент наносится раствор слоем в 2 см, после чего выбирается наиболее крупный связующий булыжник. По краям также кладут крупные камни, а пространство между ними плотно заполняется более мелкими.

Закончив с первым уровнем, можно приступать ко второму учитывая принципы кладки кирпича – над швом нижнего ряда должна быть середина камня второго слоя.

Кроме того, следует помнить, что связующие камни необходимо укладывать с расстоянием не менее метра.

Булыжник рекомендуется смачивать водой, благодаря этому приёму раствор крепче схватывается с камнем. По окончании работ необходимо смыть остатки раствора с камней водой с мылом.

Нельзя использовать щётки из металла и химические моющие средства, так как они могут изменить цвет и структуру природного камня.

Как делается подпорная стенка из камней своими руками смотрите на видео:

Аналогичным образом выкладываются стенки из кирпича.

Использование габионов

Сегодня большую популярность приобретают конструкции, изготовленные из габионов, которые представляют собой сетки из металла, плотно заполненные боем камней.

Монтировать такую стенку очень просто, ленточный фундамент можно делать только в том случае, когда её высота превышает 1 м.

Между собой габионы соединяют с помощью оцинкованной проволоки, после чего с внешней стороны устанавливают камни из гранита или плитняка, а внутреннюю невидимую часть заполняют щебнем или галькой.

Стенка из брёвен

Деревянная конструкция является, пожалуй, самой простой в изготовлении. Чтобы сделать стенку нужно заготовить брёвна толщиной не менее 18 см, соответствующие высоте подпоры, пропитать их водоотталкивающими составами.

Далее нужно выкопать траншею, уложить подушку из гравия и вертикально плотно выставить брёвна, соединяя их между собой с помощью проволоки либо гвоздей. С тыльной стороны между деревом и землёй укладывается водонепроницаемый материал (толь, рубероид).

После этого траншею либо плотно забивают камнями, либо заливают раствором бетона.

Декорирование подпорных стенок живыми растениями

Украшать конструкцию следует, учитывая общий стиль ландшафтного дизайна.

Высаживая растения вдоль подпорных стенок или в специальных карманах, которые оставлены во время их строительства, предпочтение стоит отдавать приземистой растительности.

Большие кусты или деревца будут выглядеть крайне грубо, а вот гвоздика, вербейник, вьюны или лианы прекрасно подчеркнуть всю прелесть подпоры. Некоторые владельцы дачных участков предпочитают, чтобы их каменные или бетонные подпоры имели старый вид. Этого можно легко добиться, облив стену кефиром, после чего она быстро зарастёт мхом.

Подпорные стенки, изготовленные из различных материалов, являются очень популярным дизайнерским элементом, выполняющим разнообразные функции на участке.

Их использование может придать рельефу неповторимости, внеся свою изюминку в оформление загородной территории.

Graniterock Construction и строительные материалы

  1. Учебники для самостоятельной работы
  2. Как установить собственную подпорную стену

Введение

Как установить собственную подпорную стенку. Установка подпорной стены — относительно простой способ укрепить и украсить ваш дом и двор. Эти подпорные стены долговечны и обладают очарованием старого мира. Правильная подготовка и установка могут обеспечить вам удовольствие и безопасность, а также долгосрочное дополнение к привлекательности вашего дома и ландшафта. Следуйте этим простым шагам или свяжитесь с вашим дружелюбным экспертом в Graniterock, чтобы создать красивую и долговечную подпорную стену.

Инструменты и материалы

    Пример необходимых инструментов и материалов:
  • Трамбовка или виброплита
  • Уплотнитель
  • Лопаты (квадратные и круглые)
  • Тачка
  • 4′ Уровень
  • Рулетка и веревка
  • Резиновый молоток
  • Дисковая пила и полотно для каменной кладки
  • Торпедный уровень
  • Столярный угольник
  • Кувалда
  • Метла
  • Рабочие перчатки
  • Базерок
  • Дренажный материал
  • Блок
  • Спросите у экспертов

    Для получения дополнительной помощи по установке подпорной стенки обратитесь в местное отделение Graniterock!

    888.ROCK.100

    Напишите нам по электронной почте
    Найдите ближайший к вам офис

    CALSTONE
    ALLAN BLOCK
    McNEAR

    Шаги для печати (PDF)

    9000 8
    A

    Прежде чем начать

    Стены высотой три фута или менее обычно не нуждаются в подкреплении. Если высота вашей стены превышает три фута, вам может понадобиться инженерная помощь. Пожалуйста, свяжитесь с торговым представителем Graniterock для получения дополнительной помощи. Определите длину и высоту вашей подпорной стены и свяжитесь со специалистами Graniterock, чтобы получить помощь в расчете ваших потребностей в материалах. См. «Инструменты и материалы» для получения дополнительной информации.

    Этап 1

    Подготовка места

    Удалите всю растительность с поверхности. Этот материал не следует использовать в качестве засыпки. С помощью веревки или резинового шланга разметьте траншею и отметьте ее мелом, песком или маркировочной краской.

    Этап 2

    Раскопки

    Выкопайте траншею основания в месте расположения стены. Убедитесь, что основание ровное и имеет достаточную глубину. Траншея должна быть шириной один фут и глубиной не менее четырех дюймов в нетронутой почве. Глубина траншеи должна составлять один дюйм на каждый фут высоты стены.

    Шаг 3

    Установка основания

    Следует использовать чистый гранулированный материал для уплотнения. Необходимо уложить от трех до четырех дюймов базового материала и уплотнить его с помощью ручной трамбовки или механической виброплиты. Проверьте уровень. Глубина траншеи должна составлять один дюйм на каждый фут высоты стены.

    Этап 4

    Установка трассы

    Начните с самой низкой отметки. Проверьте уровень спереди назад и из стороны в сторону. Неровности в основании становятся больше по мере укладки стены. Незначительные корректировки можно произвести с помощью резинового молотка.

    Этап 5

    Установка дренажа

    Заполните пустотелые блоки и дренажное поле за стеной чистым гранулированным дренажным материалом. Не используйте песок. Засыпка и уплотнение материала за стеной.

    Этап 6

    Второй слой

    Удалите излишки дренажного материала. Уложите следующий ряд блоков так, чтобы швы сместились. Осмотрите стену, чтобы проверить прямые линии, проверить уровень и заполнить материалом. Компактный и чистый.

    Шаг 7

    Дополнительные курсы

    Установите дополнительные курсы, выполнив шаги пять, шесть и семь. Компактные подъемники с шагом восемь дюймов или меньше. Всегда проверяйте уровень и заполняйте материалом по мере продвижения.

    Шаг 8

    Установка заглушек

    Очистите последний ряд и установите заглушки для окончательного и функционального завершения вашей красивой новой подпорной стенки.

    Этап 9

    Техническое обслуживание

    При правильной установке ваша новая подпорная стена практически не требует обслуживания. Стирайте по желанию и наслаждайтесь.

    Строим подпорную стенку своими руками | Своими руками

    Содержание ✓

    • ✓ Планировка подпорной стены
    • ✓ Чертеж грани
    • ✓ Фундамент подпорной стены
    • ✓ Подпорная стена своими руками
    • 9 0003 ✓ Дренажная система
    • ✓ Озеленение подпорной стены

    Подпорная стенка как элемент ландшафтного дизайна может подарить великолепный вид на сад, разбитый на склоне. Однако в средней полосе устройство подпорной стенки имеет свои особенности из-за зимних морозов.

    Очевидно, что подпорная стенка должна выдерживать значительные боковые нагрузки, а блокировка барьеров, препятствующих перемещению грунта, актуальна на крутых и террасных склонах. В то же время возможности декорирования этих конструкций открывают перед дизайнерами и садоводами простор для творчества. Многочисленные, часто необдуманно перепечатанные в нашей литературе рекомендации по строительству подпорных стен, данные западными специалистами, не учитывают особенностей северных районов, полгода и более находящихся под властью морозов. В своей практике южные землеустроители не сталкивались с глубоким промерзанием грунта, с прокалыванием грунта, с многократным переходом температуры воздуха через 0°С. Подпорные стенки, возводимые по таким рекомендациям, часто разрушаются в процессе эксплуатации.


    ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

    Рассмотрим вариант возведения подпорной стенки на тяжелом суглинке при промерзании грунта на глубину более 1 м как наиболее ответственный.


    Ссылка по теме: Декоративная стена в саду своими руками


    Планировка подпорной стены

    Эскиз возведения подпорной стены определяется по эскизу. Обычно ее устраивают вдоль дорожки (не обязательно вплотную), организуя пространство так, чтобы стена как бы защищала дорожку с одной стороны, а вместе они смотрелись бы неотъемлемым элементом ландшафтной архитектуры.

    Традиционно размеры декоративных элементов в садах и парках соотносятся с ростом среднего человека. На этом же основан принцип золотого сечения. Так, предполагается, что подпорная стенка выглядит органично, если ее высота лежит в пределах от колен до пояса человека, то есть 0,5-1,0 м. Нижняя стена визуально воспринимается как бордюр, а верхняя – как забор.

    При уклоне грунта до 15 градусов откос среза сбивается подпорной стенкой. Если уклон больше (до 60 градусов), особенно на тяжелых грунтах, то одна подпорная стенка может не справиться с весом и объемом сдвинутого грунта. В этом случае оптимально будет террасировать крутой склон, возведя несколько подпорных стенок и спланировав обратные скаты террас – все это нужно учесть при планировке и нанести на эскиз.

    Нанесение лица


    На тяжелых почвах работы следует производить при умеренной влажности суглинка. Высохший суглинок превращается в камень, а слишком влажный в кашу.

    В настоящее время в садово-парковом дизайне редко встретишь прямые подпорные стены, похожие на бетонный забор. Обычно подпорная стенка имеет живописную форму, причудливо огибающую площадку или лестничную площадку.

    Самостоятельно планировку такой стены удобнее всего осуществлять с помощью садового шланга, который прокладывается по условной границе и при необходимости сдвигается для исправления прохода или изгиба.



    На фото: Границу подпорной стены удобно размечать на местности с помощью садового шланга, который прокладывается по верхнему краю будущей стены. Удаление грунта начинается примерно за 20 см до шланга, чтобы можно было обустроить вертикальный дренаж .

    Поскольку подпорная стенка зонирует грунт по вертикали, для удобства изложения необходимо ввести термины «верхняя» и «нижняя» площадки (не обязательно равные) или террасы.

    Мощеный садовый шланг ограничивает верхнюю платформу. Отступив на 15-20 см в сторону верхней площадки, сделайте неглубокий прокоп параллельно шлангу. Затем пространство между подпорной стенкой и выемкой верхней площадки будет заполнено дренажем. После этого шланг снимается.

    Послойно (ступенчато) снять грунт: сформировать нижнюю площадку и земляной вал террасы. Последний имеет наклон около 80 градусов. Если во время эксплуатации зарядятся проливные дожди, такой срез может не выдержать напора ливневых вод и будет размыт. Поэтому земляному валу придают уклон около 60 градусов и укрывают геотекстилем, досками или другим подручным материалом.

    Отмечать границу подпорной стены на местности удобно с помощью садового шланга, который прокладывается по верхнему краю будущей стены. Снятие грунта начинают примерно за 20 см до шланга, чтобы можно было обустроить вертикальный дренаж.

    На чертеже:

    Устройство подпорной стенки с заглубленным фундаментом.

    Перенос грунта при террасировании крутых склонов до 60 градусов. Синие стрелки показывают отток ливневых и талых вод, красные — перенос грунта, пунктирная линия — начальный уклон.


    См. также: Строительство подпорной стены своими руками


    Фундамент подпорной стены


    При значительном объеме потенциально оползающих грунтов фундамент закладывают на глубину промерзания грунта. При толстом слое тяжелого суглинка недостаточно просто обустроить нижнюю дренажную подушку. Садовый мотылек делает несколько вертикальных лунок, стараясь дотянуться до слоя песка или хотя бы более светлого грунта.

    При уклоне верхней площадки до 15 градусов и высоте подпорной стенки до 1 м допускается закладка фундаментного фундамента на глубину около 50 см. При этом следует учитывать, что фундамент подпорной стены является для нее анкерным, и если сэкономить на его глубине, то всю подпорную стену можно вывернуть из тяжелого пластичного грунта.

    Практикой выработано оптимальное соотношение высоты подпорной стены к высоте ее фундамента -2:1.

    В процессе эксплуатации фундамент подпорной стены воспринимает различные точечные нагрузки в зависимости от типа грунта, интенсивности его продавливания в сильные морозы и степени прогрева его массы в оттепели.

    Поскольку верхние вертикальные нагрузки на фундамент невелики из-за малого собственного веса подпорной стенки, а давление снизу и сбоку могут быть значительными, при закладке фундамента устраивают толстые (не менее 10 см) нижние и боковые песчаные подушки, сделать сильное армирование, при необходимости — устроить термические швы. А также заложить армирующие элементы, позволяющие замонолитить фундамент и саму подпорную стенку.

    На тяжелых пучинистых грунтах хорошо зарекомендовали себя ленточные ступенчатые или трапециевидные фундаменты поплавкового типа, в сечении напоминающие шляпку гвоздя. Сама «шапка» обеспечивает равномерный подъем и опускание фундамента при сезонных пучениях грунта, что при хорошем армировании позволяет избежать растрескивания бетонной конструкции большой

    длины (до 50 м). Трапециевидные или ступенчатые стены направляют по касательной точечные усилия, возникающие при неравномерной отсыпке грунта по всей длине фундамента.

    Этапы заливки ступенчатого поплавкового фундамента с применением в качестве разъемного бруса 100*150 мм (длиной до 6 м).

    Подпорная стенка своими руками


    Собственно подпорная стенка принимает на себя боковое давление грунта. В зависимости от конкретных нагрузок он может быть прямоугольным или трапециевидным в сечении. Там, где это необходимо, его делают толще. Подпорная стенка выглядит более живописно, если ее высота плавно или плавно изменяется на всем ее протяжении. Само «тело» подпорной стенки выполнено из железобетона. Предварительно в нижней части устраивают дренажные отверстия. Внешняя часть стены обычно отделана декоративным материалом. Однако замерзшая вода, разрывая декоративное облицовочное покрытие в суровые зимы, вызвала изменение способа изготовления бетонной подпорной стены.

    Сначала выкладывается наружная декоративная стена из кирпича, колотого известняка, бутового камня или гальки. Если она гонная {<10-12 см), то ее выкладывают на заранее установленную опалубочную стенку. Если она толще (например, из кирпича или бутовых валунов), то наружную стенку опалубки можно не ставить, так как сама стена будет несъемной опалубкой. Между элементами облицовочного покрытия периодически прокладывают проволоку, направляя ее усы внутрь будущей подпорной стенки.

    После установки кладки наружного декоративного слоя устанавливается внутренняя съемная стенка опалубки.

    Заливать бетоном тело подпорной стены целесообразно не сразу (из автомиксера), а слоями толщиной 10-15 см, укладывая послойно арматурную сетку. Здесь очень пригодится бытовая бетономешалка. Слой бетона желательно залить полностью за смену, и, положив арматуру, дать ему схватиться. Если при длительном продолжении подпорной стенки физически нельзя залить весь слой, то имеющийся объем бетона ограничивают подрезкой доски, чтобы будущий стык был ровным.

    Над верхней площадкой террасы подпорная стенка должна быть приподнята не менее чем на 5 см. Если ее высота будет на одном уровне с верхней площадкой, талые воды будут перетекать с одной террасы на другую, ручьи будут размывать глинистую почву, возникает опасность образования болот.

    Дренажная система

    Условно называемая дренажной системой южной террасы, мы можем функционировать только в теплое время года. Его основная задача – отводить ливневые воды с верхней террасы на нижнюю, не повреждая при этом подпорную стенку. Для этого в основании подпорной стенки (в месте ее примыкания к фундаменту) укладывают поперечные отрезки дренажных труб, а технологический зазор между подпорной стенкой и грунтовым срезом верхней террасы засыпают дренажом материал – щебень, песок, керамзит.

    Если, как в подавляющем большинстве случаев, верхняя терраса закрыта густым газоном и имеет уклон в сторону подпорной стены, то ливневая вода стекает на подпорную стенку по типу крыши, уходит в вертикальный дренажный слой и стекает через поперечные дренажные отверстия на нижнюю террасу, где собирается и распределяется.

    Следует учитывать, что бетонная часть подпорной стены должна быть покрыта гидроизоляцией (проще всего битумной), а земляной участок армирован грубой нейлоновой сеткой. Если перед засыпкой дренажа в существующую щель уложить геотекстиль плотностью 80-100 г/м 2 , дренаж будет меньше заиливаться.

    Однако с наступлением холодов на выходах дренажных труб образуется лед и вертикальный дренажный слой может заполниться водой. В зимнюю распутицу и весну талые воды не проникают в обледенелый дренажный слой и, замерзая, разрушают верхнюю часть подпорной стенки.

    Следовательно, условно названная северная дренажная система направляет талые воды (а при толщине снежного покрова 60-80 см талых вод будет очень много) по мерзлому грунту в нужное место, откуда она отводится. Для этого формируют обратный уклон почвы на террасах, устраивают водоразделы, укладывают водоотводные лотки, которые, однако, можно заменить неглубокими кюветами.

    При устройстве обратного уклона грунта на террасе высоту подпорной стенки увеличивают таким образом, чтобы участок террасы имел уклон не менее 3 градусов в сторону от подпорной стенки. Если на склоне имеется система из нескольких террас, то талые воды с нижней террасы собираются в поддон или кювету на дне подпорной стены верхней террасы, а затем отводятся в общий дренажный канал. Если терраса имеет протяженную пристройку, водосборный лоток или кювет организуют примерно в 5 м от подпорной стенки – это называется водоразделом.

    При невозможности организации обратного откоса и водораздела, то есть когда откос верхней площадки направлен к подпорной стенке, рядом с подпорной стенкой организуют перехватывающий дренажный лоток или кювет. При этом верхняя часть подпорной стенки выведена на 10-15 см выше верхней площадки, что дает возможность наблюдателю визуально планировать откос грунта для оттока воды из дренажного лотка.

    С нижней площадки тоже следует сливать талую воду, так как на ней за зиму скапливается такой же слой снега, как и на верхней. Делается это за счет небольших уклонов, кюветиков или водоотводных лотков.

    Если трасса не прилегает вплотную к подпорной стенке, поверхность фунта планируют с уклоном 3-5 градусов от подпорной стенки в сторону трассы, а талые воды собирают в канаву или лоток, отодвинутый в сторону трек.

    Если дорожка проходит вплотную к подпорной стенке, то ее полотну придается небольшой наклон и сбор воды осуществляется с другой стороны.

    Озеленение подпорной стены


    Каким бы красивым ни было декоративное покрытие подпорной стены и как бы красиво оно ни было организовано, оно обязательно проиграет, если его не озеленить.

    Одним из самых простых приемов садоводства является посадка почвопокровных или стелющихся растений.

    Узкопирамидальные древесные формы, посаженные в качестве рамы картины на нижнюю платформу, служат той же цели. Основание подпорной стенки можно украсить миксбордером или невысокими, обильно цветущими кустарниками, а на верхней площадке – разбить альпинарий.

    На фото:

    Устройство водоотвода у подпорной стены с трапециевидным поплавковым фундаментом.
    Устройство обратных откосов и водоразделов террасами большой ширины. Устройство обратных откосов террасами небольшой ширины.

    Очень подробный материал по подпорным стенам вы также можете прочитать здесь

    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
