Отвод воды с участка: поверхностный и глубинный дренаж

Отвод воды с участка повышает несущую способность грунта, нивелирует потребность в гидроизоляции подвалов или цокольных этажей и улучшает локальный микроклимат ландшафта.

Поэтому глубинные и поверхностные водоотводы сооружают и владельцы еще только стоящегося дома, и собственники уже эксплуатируемых строений. И в данной статье мы разберем процесс сооружения отводов на дачном участке.

Содержание

• 1 Отвод воды на дачном участке: типовые схемы
• 2 Избавить участок от лишней влаги можно двумя способами, а именно:
  • 2.1 Поверхностный отвод вод: способы обустройства
  • 2.2 Глубинный водоотвод – решение проблемы влажного грунта
  • 2.3 Строительство глубинного водоотвода – обзор процесса

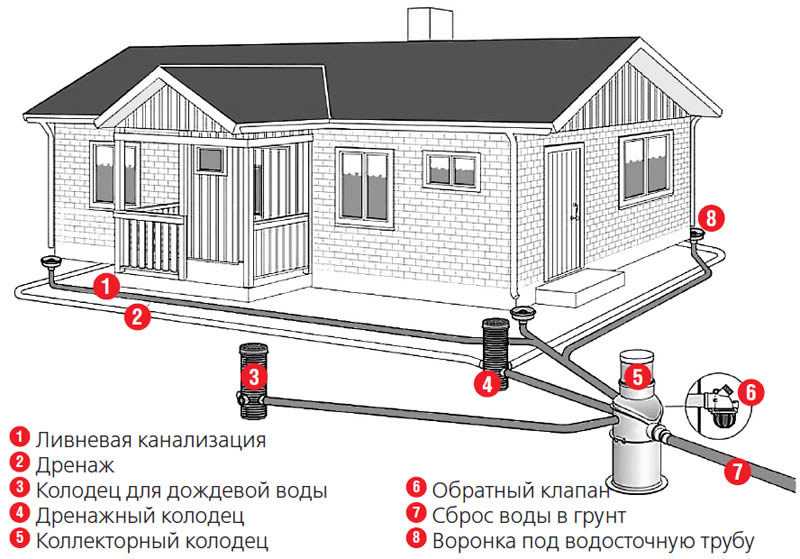

Отвод воды на дачном участке: типовые схемы

• Соорудив поверхностный отвод, решающий проблему утилизации атмосферных осадков и стоков с кровли.
• Построив глубинный отвод, который «подсушит» сам грунт участка.

Разумеется, отвод дождевой воды с участка обойдется намного дешевле мелиорации ландшафта. Однако, поверхностные водоотводы не решают проблему излишне влажной почвы. Поэтому возможность применения первой или второй схемы обустройства водоотводов связывают с двумя характеристиками грунта: влажностью почвы и уровнем грунтовых вод.

Соответственно, если уровень критически близок к поверхности, а влажность очень высока, то владельцу участка придется вложиться в глубинный отвод.

В противоположном случае – при средней влажности почвы и большой глубине залегания грунтовых вод – вполне достаточно и поверхностного водоотвода.

Поверхностный отвод вод: способы обустройства

Удаление влаги из поверхностных слоев почвы решается путем постройки точечного, линейного или комбинированного водоотвода.

Точечный водоотвод – это обычный ливневый колодец, который монтируют под водосточной трубой, на месте застоя воды (лужи), под поливочным краном или в любом другом месте. Колодец просто аккумулирует излишнюю влагу и выводит ее в центральную канализацию или просто в овраг.

Линейная система предполагает строительство дренажных траншей, обеспечивающих отвод грунтовых поверхностных вод с участка достаточно большой площади. Однако эффективность подобной системы зависит от тщательно выверенного уклона дна траншей. То есть, при сложном рельефе участка линейная система отвода предполагает достаточно объемные земляные работы.

Поэтому большинство относительно сухих участков оснащаются комбинированной системой поверхностного отвода – сетью дренажных траншей, подводимых к ливневым колодцам.

При этом в качестве последнего используются готовые конструкции из полиэтилена, заглубляемы до трехметровой отметки, а вместо дренажных траншей можно задействовать систему труб Sofrock. Такая дренажная система вкапывается на 50-60 сантиметров и засыпается особым грунтом с высокой влагопроницаемостью.

Причем дренажная труба Sofrock окружена 10-сантиметровым фильтрующим слоем на основе полипропилена. Поэтому такая конструкция не перемерзает и не деформируется при сезонных подвижках грунта.

Глубинный водоотвод – решение проблемы влажного грунта

Глубинный дренаж практикуют при высокой влажности грунта или при недостаточной влагопроницаемости почвы.

Причем указанные недостатки можно определить даже визуально – если после дождя лужа не высыхает за пару суток, то на участке придется построить глубинный дренаж.

Конструктивная схема глубинного водоотвода похожа на комбинированное решение поверхностного типа. То есть, глубинный отвод предполагает строительство дренажных каналов, подводимых к водосборам, которые соединяются с центральной канализацией.

Разумеется, указанные каналы, а равно и водосбор, будут закладываться на большой глубине – ниже 1-1,2 метра. Поэтому глубинная система предполагает достаточно большой объем земляных работ. Однако решить проблемы высокой влажности грунта можно только подобным образом.

Строительство глубинного водоотвода – обзор процесса

Монтаж глубинного водоотвода начинается со строительства четырех промежуточных водосборников, закладываемых в углах осушаемого периметра. Причем сам водосборник строится в форме колодца, диаметром не менее 300 миллиметров, а на его дно досыпают песчано-гравиевую подсыпку.

Глубина промежуточного колодца (коллектора) –  3 метра. Лучший способ обустройства шахты – бурение грунта. Лучший способ армирования стенок – обсадные трубы из полимеров или асбестоцемента.

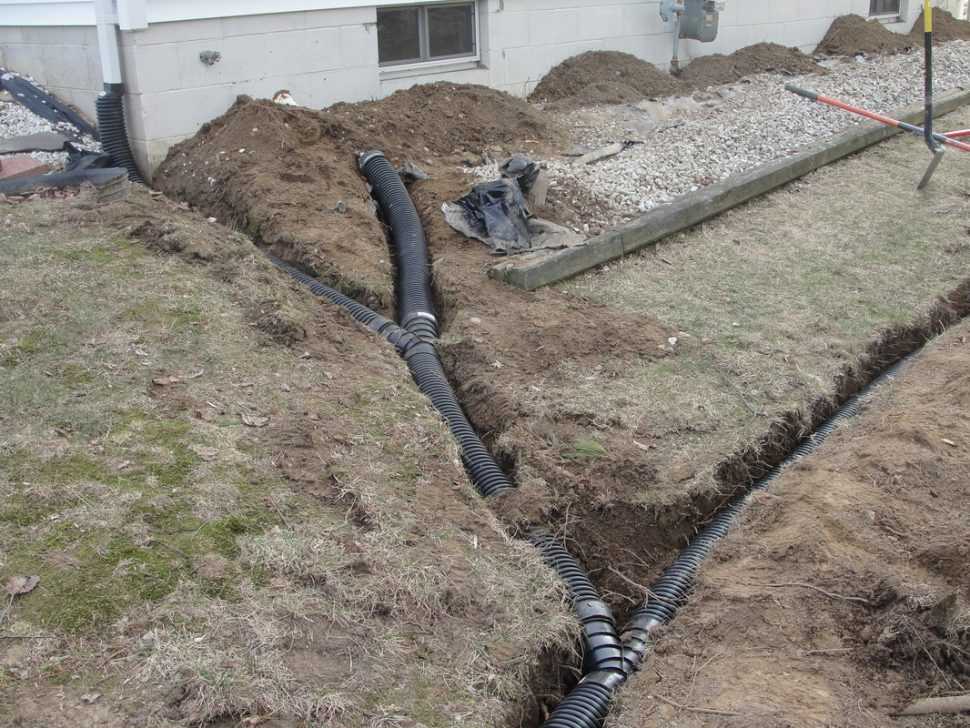

После строительства промежуточных коллекторов их соединяют дренажными траншеями. Причем дно траншей должно спускаться к «последнему» угловому колодцу (который свяжут с центральным коллектором) под углом 3-4 градуса.

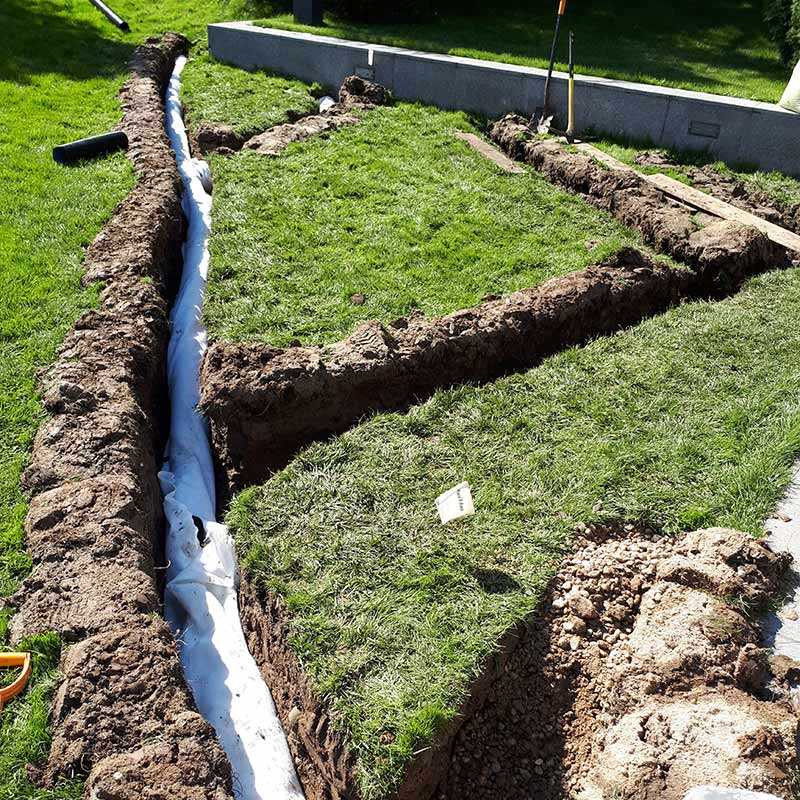

При этом на дно траншеи придется настелить геотекстиль, после чего подсыпать не менее 5-10 сантиметров щебня или гравия. Дренажную трубу монтируют на эту подсыпку, после чего всю траншею засыпают щебнем (гравием) до уровня – диаметр трубы + 5-10 сантиметров. Ввод дренажных труб в угловые коллекторы реализуется с помощью тройников.

Открытые траншеи засыпают смесью гравия и песка, предварительно защитив геотекстилем подсыпку из щебня, защищающую трубу от заиливания. Поверх песчано-гравиевой подсыпки раскатывают слой дерна или досыпают 10 сантиметров гравия (отсева), формируя прогулочную дорожку.

Крайний угловой коллектор соединяют с центральным водосборником глубинной прокладкой диаметром не менее 150-200 миллиметров. Причем центральный водосборник оформляют в виде колодца, диаметром от 0,5 метра, с песчано-гравиевой подсыпкой на дне.

Поверхностный дренаж участка, своими руками, линейный дренаж

Дренажные системы играют большое значение в вопросах благоустройства придомовых территорий, газонов, садовых участков, пешеходных дорожек скверов и парков. Они предназначены для эффективного понижения уровня грунтовых вод, отвода талых и дождевых вод. Поверхностный дренаж на дачном участке помогает защитить территорию вокруг дома от избытка влаги. Устройство системы линейного дренажа можно сделать самостоятельно. При использовании дренажных труб без щебня привлечение спецтехники и оборудования не требуется.

Применение

На каждом современном объекте должна быть в наличии обязательная опция инженерного оснащения — сбор и отвод талой и дождевой воды. Дренажные системы применюется на объектах промышленного, гражданского, частного строительства. Поверхностный дренаж участка можно произвести своими руками, без помощи специалистов. Увеличить срок службы фундамента зданий, отмосток, дорожных покрытий можно с помощью грамотно установленной дренажной системы. Территория, оборудованная водоотводом, приобретает надежную защиту от скопления талых и дождевых вод, затрудняющих перемещение по участку, способных привести к отсыреванию цокольного этажа и фундамента дома.

Дренаж участка должен быть предусмотрен на начальном этапе разработки проекта. В плане мероприятий по благоустройству территории монтаж дренажной системы стоит на первых позициях. Поверхностная дренажная система состоит из линейного и точечного водоотвода, каждая из них выполняет определенную задачу. Отведение с большой территории атмосферных осадков происходит посредством линейного дренажа, за локальный водоотвод отвечает точечный дренаж.

Точечный дренаж участка

Для локального сбора излишков воды устанавливают дренажи под поливочными кранами, водостоками, в приямках. С помощью данной системы повышается эффективность водоотвода с поверхности участка. В состав точечного дренажа входят:

• ливневые заслонки;
• сливные водоотводы;
• трапы;
• дождеприемники.

Устройство поверхностного линейного дренажа

В состав системы входят заглубленные каналы и пескоотделители, закрытые сверху съемными решетками. Применение решеток позволяет избежать засорения дренажа листвой, мусором. Технология устройства линейного дренажа предусматривает плоские уклоны от линии водостока.

Грамотный монтаж позволяет:

• снизить риск осадки грунта;
• уменьшить протяженность ливневой канализации;
• увеличить площадь водоотвода, за счет сбора вода по плоским уклонам в систему водосточных каналов.

По сравнению с ливневой канализацией монтаж и обслуживание линейных поверхностных водоотводов значительно проще. Линейные и точечные дренажные системы, работающие в тандеме, помогают снизить протяженность каналов и уменьшить объем земляных работ.

Фото

Видео

Эндрю Скотт написал статью «Что такое «поверхностные воды» и почему это важно?» Опубликовано в выпуске Austin Construction News

за август 2020 г. Эта статья опубликована в онлайн-издании Austin Construction News за август 2020 г.

Дж. Эндрю Скотт

Задумывались ли вы когда-нибудь о том, в какой момент дождевая вода должна характеризоваться как поверхностная вода, грунтовая вода или какой-либо другой тип воды? Возможно нет. Возможно, вы удивитесь, узнав, что ответ не так однозначен.

Допустим, у вас есть свободный участок земли. Ваш сосед также владеет пустующим участком земли. Однажды ваш сосед решает построить дом на своей земле. Когда идет дождь, дождевая вода естественным образом стекает в отстойник за вашей землей и домом вашего соседа. Спустя годы вы строите здание на своей земле. Ваш инженер рекомендует, чтобы ваше здание располагалось на более высоком уровне, чем здание вашего соседа. Чтобы приспособиться к осадкам, вы решаете построить канал для направления дождевой воды, выходящей из вашего здания, в удерживающий пруд за вашей собственностью.

Однажды в вашем районе пронесся сильный ливень, который длится 100 лет (10 дюймов осадков за 24 часа). Ваш хорошо спроектированный канал не может направить всю воду, выходящую из вашего здания. Так что часть дождевой воды попадает в дом вашего соседа, тем самым нанося ущерб.

Приведенный выше сценарий, вероятно, открывает двери для множества причин для иска, включая небрежность, временные или постоянные неудобства и, возможно, грубую небрежность. Но также существует менее известное основание для иска, указанное в разделе 11.086 Водного кодекса Техаса.

В соответствии со статьей 11.086 «никто не может отклонять или задерживать естественный поток поверхностных вод в этом состоянии или разрешать продолжение отвода или затопления им таким образом, который наносит ущерб имуществу другого лица из-за переполнения отведенной воды». или конфискован». Иными словами, чтобы выиграть иск по Разделу 11.086 , истец должен будет доказать, что: (1) имел место отвод или застой поверхностных вод; что (2) вызывает; (3) повреждение имущества истца-землевладельца.

Это кажется довольно простым, не так ли? Какой-то владелец соседнего участка перемещал или хранил поверхностные воды таким образом, что причинял ущерб другому собственнику. К сожалению, это не так однозначно, и вся неопределенность держится на двух словах: поверхностные воды. Во-первых, поверхностные воды не определяются Водным кодексом, а это означает, что специалисты-практики должны прибегать к толкованию судов Техаса и судебному определению поверхностных вод. И здесь все усложняется. Многие суды Техаса сосредоточили свое внимание на том, контролировались ли поверхностные воды искусственными средствами или «касались руками человека». В довольно поучительном 19В деле 87 Апелляционный суд Остина отметил, что вода больше не является поверхностной водой, когда она была изменена руками человека таким образом, что течет в большем количестве или направленным образом. Другие суды постановили, что иск в соответствии с Водным кодексом неприменим, если вода контролируется и направляется водотоком, независимо от того, является ли водоток естественным (например, естественный овраг) или искусственным (например, канавы и водопропускные трубы). Таким образом, правило большинства можно лучше всего резюмировать следующим образом: дождевые осадки, которые рассеиваются по земле, являются рассеянными поверхностными водами и остаются таковыми до тех пор, пока вода не контролируется и не направляется такими устройствами, как болота, каналы, канавы, резервуары, пруды или трубы. Если вода не является поверхностной водой, истец не может получить возмещение в соответствии с разделом 11.086 (хотя он может выиграть по другому основанию для иска).

Между тем, другие суды Техаса подвергали сомнению или отказывали в исключении «прикосновение рук человека». А именно, решение Верховного суда Техаса, вынесенное почти 100 лет назад, признало, что владелец соседнего участка, расположенного на возвышенности, может нести ответственность за отвод воды на нижний участок, если владелец верхнего участка земли изменил естественный сток поверхностных вод. Точно так же некоторые ученые подвергли критике судебное определение поверхностных вод.

Почему это важно?

Истец, предъявляющий иск в соответствии со статьей 11.086 Водного кодекса, предъявляет иск в соответствии с теорией строгой ответственности. Это означает, что лицо будет признано ответственным за ущерб независимо от того, действовало ли лицо, признанное строго ответственным, по вине или по небрежности. Таким образом, если ваша собственность повреждена в результате отвода воды владельцем соседней собственности, вы можете подать в суд на своего соседа в соответствии с теорией строгой ответственности, что означает, что вам не нужно доказывать, что ваш сосед действовал по вине или халатности. И наоборот, если вы строите канаву, канал, водопропускную трубу или какое-либо другое дренажное устройство, и это устройство направляет осадки в сторону вашего соседа, вы должны быть готовы защищать иск, в котором пострадавшая сторона не должна доказывать, что вы действовали неправильно или небрежность.

Эндрю Скотт — юрист по строительству в юридической фирме Cantey Hanger, LLP. С ним можно связаться по телефону (817) 877-2802 или по электронной почте [email protected].

Соседи сливают воду на вашу собственность?

Может быть, у вашего соседа вода с его двора стекает на вашу собственность, и вы интересуетесь, могут ли они это сделать. Или, может быть, с другой стороны, вы сливаете воду со своего двора к соседям и задаетесь вопросом, разрешено ли это. Много раз у нас есть имущество, которое плохо стекает само по себе, и мы устанавливаем стоки и трубы, чтобы помочь отвести дождевую воду от зданий и за пределы наших дворов. Часто это никогда не бывает проблемой, но иногда сосед не согласен с тем фактом, что другой сливает воду на их территорию. Если вы сосед, который сливает воду на вашу собственность, или вы сами делаете слив, вам может быть интересно, разрешено ли это и какие могут быть средства для этого.

Верховный суд Северной Каролины в деле Pendergrast v Aiken принял «правило разумного использования в отношении дренажа поверхностных вод, которое позволяет землевладельцам «разумно использовать [свою] землю, даже если поток поверхностных вод ограничен». тем самым изменяется и причиняет некоторый вред другим». Это, однако, не означает, что человек может просто слить столько воды, сколько захочет, на имущество своего соседа любым способом, который он хочет, суд заявил, что может быть основание для иска, если поток воды причиняет значительный ущерб и применяется одна из двух ситуаций. Если причиненный ущерб значителен, а лицо, отводящее воду, внесло изменения либо (1) преднамеренно или по неосторожности, либо (2) по небрежности, неосторожности или в ходе чрезвычайно опасной деятельности, то могут быть юридические последствия. доступные средства правовой защиты. Таким образом, по существу, человек может отводить воду на соседний двор, если это не причиняет существенного вреда, а если и причиняет существенный вред, то все же может, если это не является необоснованным, небрежным, неосторожным или неуместным. течение аномально опасной деятельности.

Если ваш сосед не согласен с тем, что вы сливаете воду в свой двор, или, с другой стороны, вы считаете, что слив воды вашим соседом в ваш двор является проблемой, вам может помочь Закон Короля. Позвоните нам по телефону (888) 748-5464, и мы будем рады обсудить с вами этот вопрос и любые возможные средства правовой защиты.
