Отмостка дома на винтовых сваях своими руками: Отмостка своими руками для свайного фундамента
Отмостка своими руками для свайного фундамента
Преимущественные качества свайно-винтового фундамента
В частном строительстве малоэтажных домов, все чаще отдают предпочтение обустройству фундамента на винтовых сваях. Зная о его преимуществах – это логически и материально обоснованный выбор:
- расходы по возведению фундамента на сваях сокращаются в 2 раза;
- несложные грунты на участке позволяют проводить работы по ввинчиванию свай своими руками без применения механизированных приспособлений;
- при заводненности и зыбучести грунта других альтернатив свайно-винтовому фундаменту попросту нет;
- время выполнения работ занимает несколько дней, а продолжение дальнейшего строительства не ограничивается сроками на устойку;
- идеальное решение при размещении дома на холме или склоне.
После того как вы определились с выбором фундамента, встают вопросы о том, нужно ли его утеплять, стоит ли возводить цоколь, нужна ли отмостка для дома на винтовых сваях?

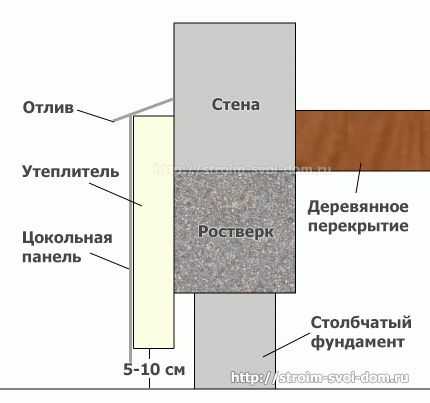

Винтовой фундамент: теплоизоляция, декоративная отделка, отмостка
Утеплять основание дома однозначно нужно для защиты свай и ростверки от коррозии, дома от распространения сырости. Для этого можно использовать различные материалы от пенопласта и полистирола до эковаты. Каждый из них обладает своими преимущественными характеристиками и отличается ценой. Главное, выбирая материал, нужно помнить:
- он не должен поглощать влагу;
- должен обладать низкими теплопроводными свойствами;
- в нем не должны заводиться грызуны.
Чтобы придать дому завершенность и не испортить декор экстерьера пространство под домом зашивают. Для этого возводят декоративный цоколь, который также будет препятствовать скапливанию дождевых вод под домом, наметанию снега, защитит выступы столбов фундамента от неблагоприятного воздействия влаги и коррозии. Дополнительно его можно утеплить – это еще больше будет способствовать сохранению тепла и сухости в доме. При большой высоте от поверхности земли до основания дома пространство можно полезно использовать, обустроив хозяйственное помещение или подвал.
Каждое жилое строение обустроено отмосткой, которая служит в качестве:
- защиты фундамента от разрушения дождевыми водами и растениями;
- теплоизоляции фундамента и всего дома при использовании теплоизоляционного слоя;
- декоративной отделки, которая придает эстетичный вид всему дому;
- тротуара вокруг дома.
Учитывая эти характеристики и конструктивные особенности постройки, каждый решает самостоятельно есть ли необходимость в обустройстве отмостки вокруг дома на свайно-винтовом фундаменте. Если вы сомневаетесь, надо ли делать отмостку при свайном фундаменте, почитайте дополнительную информацию на форумах, как сделать отмостку дома на винтовых сваях.
Как сделать правильно отмостку дома на сваях своими руками?
Отмостка считается одной из простейших строительных задач, поэтому несложно сделать отмостку своими руками для свайного фундамента.
Основной ее задачей является защита фундамента, ростверки от разрушительного воздействия влаги.
Поверхностный слой должен иметь минимальную толщину 10см и уклон от 1,5 до 10º, подстилающие слои – не менее 30 см толщины с насыпом под углом от 10 до 30º. Минимальная ширина отмостки 60см в зависимости от почвы, но чем она шире, тем лучше выполняет свою функцию. Также следует учитывать, что отмостка свайного фундамента должна быть шире выступа крыши на 20см.
Предварительно по всему периметру дома выполняется компенсационный шов с помощью нанесения двух слоев влагозащитной мастики на внешнюю сторону фундамента/цоколя или покрытием рубероида.
Траншею под отмостку следует рыть до твердого слоя почвы, но не менее 30см. Вдоль внешней стороны траншеи устанавливается опалубка или бордюры в зависимости от глубины. Если почва отличается неустойчивостью, в качестве первого слоя используется глина, которая равномерно засыпается на дно траншеи, выравнивается и утрамбовывается.
Толщина слоя – 20-25см.
Следующий слой отмостки винтового фундамента в 5-10см выполняется щебнем. Его следует выровнять и утрамбовать ручной или плиточной трамбовкой. Дополнительно вы можете использовать гидроволокно, которое защитит отмостку от просачивания влаги и прорастания растений.
Третий слой – песок. Он должен быть крупнозернистый, рассыпчатый, без примесей глины. Толщина слоя зависит от особенностей грунта, глубины траншеи и используемых водоотводных коммуникаций (труб, желобов, коробов), но не менее 5см.
Песок тщательно трамбуется, поливается водой для большей усадки. Действия проводятся поочередно несколько раз до достижения максимально ровной поверхности. Затем в песке прокладываются траншеи для коммуникаций и водоотводов, которые снова покрываются песком и трамбуются ручной трамбовкой во избежание повреждений.
Следующий слой — теплоизоляционные плиты. Укладывать их следует максимально ровно, не допуская зазоров между ними.
Привязка отмостки к фундаменту выполняется с помощью арматуры. Для этого в фундаменте чуть выше уровня последнего слоя сверлятся отверстия через каждые 75см, в которые забиваются стержни. Выступающая длина арматуры должна равняться ширине отмостки.
Далее выполняется армирование и настилается последний слой, в качестве которого наиболее часто используется песчано-цементная смесь. Стяжка выполняется секциями по 2м с прокладкой компенсационных швов. В их качестве выступает простая деревянная рейка, покрытая несколькими слоями битума.
Для равномерного высыхания стяжки и предотвращения ее растрескивания отмостку покрывают мешковиной. Примерное время высыхания 7 дней, после чего можно стелить декоративное покрытие тротуарной плиткой, искусственным или натуральным камнем.
Deprecated: Функция related_posts с версии 5.12.0 считается устаревшей! Используйте yarpp_related. in /home/c/cg84848/gorod-vs/public_html/wp-includes/functions.
php on line 5383
Как сделать отмостку вокруг дома на винтовых сваях самостоятельно
23 Декабрь 2018 Стройэксперт Главная страница » Фундамент » Отмостка и отделка Просмотров: 4679
Отмостка для дома на винтовом фундаменте
Дома, возведенные на свайно-винтовом фундаменте, становятся достаточно популярными. Несмотря на конструктивные особенности такого основания, очень важно создать защиту непосредственно свай и самого строения от негативного воздействия влаги.
- Необходимость обустройства отмостки вокруг дома на сваях
- Как своими руками сделать отмостку вокруг дома на винтовом фундаменте
Необходимость обустройства отмостки вокруг дома на сваях
Практически вокруг всех жилых строений обустраивается отмостка, дома на винтовом фундаменте в этом плане не являются исключением (читайте также о том, как сделать фундамент на винтовых сваях). Благодаря этой конструкции поверхностная, дождевая и сточная вода с крыши дома практически не проникают в грунт под домом.
Следовательно, в пространстве под полом не будет скапливаться влага, здесь не будут размножаться вредные насекомые, а в помещении будет преобладать сухой воздух.
Присутствие большого количества влаги в грунте и ее постоянное воздействие может привести к порче материала, из которого изготовлены винтовые сваи. Это грозит разрушением опор и, как следствие, деформацией всего строения. Наличие отмостки вокруг дома на свайно-винтовом фундаменте предотвратит это явление. Аналогичная ситуация возникает в случае с деревянными элементами строения, чем меньше влаги, тем меньше они подвергаются гнили.
Более подробно про особенности этого процесса мы рассказали в статье «Как правильно сделать отмостку».
Кроме того в грунт под домом не проникают корни и стебли растений, которые также могут причинить вред строению и его основе.
Обустройство отмостки с утеплителем позволяет повысить теплоизоляционные характеристики и фундамента и всего строения в целом.
Ну и, наконец, такая конструкция может выступать в качестве тротуара вокруг дома, а в сочетании с красиво оформленным цоколем свайного фундамента сделает внешний вид строения более привлекательным. В отдельной статье мы даже говорили про то, как сделать отмостку из тротуарной плитки.
к оглавлению ↑
Как своими руками сделать отмостку вокруг дома на винтовом фундаменте
Отмостка для свайного фундамента не имеет сложностей в изготовлении, поэтому может обустраиваться своими руками. Главное, учесть некоторые особенности этой конструкции:
- Отмостка не имеет жесткой связки с винтовым фундаментом, что позволяет избежать разрушения декоративной отделки цоколя при сезонных движениях почвы.
- По ширине конструкция должна на 0,2-0,3 метра превышать ширину свисающей части карниза.
- При обустройстве отмостки очень важно выдержать уклон около 5 градусов, в целом внешняя часть конструкции должна быть на 5 см ниже края, примыкающего к дому.
- Толщина подушки под отмосткой должна быть не меньше 0,3 метра.
Отмостка вокруг дома на винтовых сваях
В целом конструкция состоит из двух слоев, одним из которых является подстилающая подушка, другим – верхнее декоративное покрытие.
Непосредственно процесс изготовления первого слоя отмостки вокруг дома на сваях выглядит следующим образом:
- По периметру фундамента необходимо выкопать траншею, дно которой должно располагаться на уровне твердых слоев грунта. В целом стандартная глубина траншеи не превышает 0,4 метра. Ширина углубления определяется так: к ширине части кровли, которая свисает над траншеей, добавляют 0,2-0,3 метра. В этом случае вода с крыши будет стекать на отмостку, а затем попадет в дренажный лоток.
- Дальше на дне траншеи обустраивают глиняный замок высотой 0,15-0,25 метра. Для этого берут глину хорошей пластичности, тщательно ее разравнивают, стараясь разбить все комки, и уплотняют.
- Подушку из глины накрывают гидроизоляционным материалом, чаще всего для этой цели используется рубероид.
- Поверх рубероида насыпают слой щебня, поднимая его до высоты около 0,1 метра. Песчаный или гравийный слой также подлежит тщательному выравниванию и уплотнению. Для выполнения последних действий можно использовать ручные или механические приспособления.
- После щебня насыпают слой песка. Для обустройства отмостки следует брать чистый крупнозернистый песок, в котором отсутствуют примеси глины. Для хорошего уплотнения песка рекомендуется поливать его водой, чередуя уплотнение и поливку несколько раз.
- На следующем этапе нужно продумать и обустроить дренажную систему (узнайте также про то, как сделать дренаж фундамента). Это особенно важно для свайно-винтового фундамента, построенного на участке с высоким уровнем грунтовых вод. Дренажная система в этом случае предотвратит скопление воды различной природы у стен дома на винтовом фундаменте. Для создания дренажной системы по внешнему краю отмостки копают небольшой ров, на дно которого насыпают слой речного песка толщиной 0,1 метра.
- Еще одним важным моментом является создание деформационных швов. Они должны располагаться поперек отмостки с шагом 2 метра, еще один шов необходимо сделать в месте, где отмостка примыкает к цоколю. В первом случае используются деревянные доски толщиной около 3 см, которые следует установить на ребро. Во втором случае лучше воспользоваться влагостойкими материалами, например, цементно-стружечная плита или пеноплекс. Для создания деформационного шва материал приставляют вертикально, стараясь плотнее прижать к цоколю.
- Следующим шагом является строительство опалубки для создания отмостки вокруг дома на свайно-винтовом фундаменте. Эту конструкцию делают из деревянных досок, располагая их по всему периметру отмостки.
- Если отмостке отводится функция теплоизоляции, то следует выполнить укладку плит теплоизоляционного материала. В процессе укладки следят за тем, чтобы между плитами не образовались зазоры.
- Для большей прочности конструкции рекомендуется выполнить армирование.
- После изготовления опалубки и укладки прутьев арматуры сразу приступают к заливке бетонного раствора. Смесью заполняют пространство между досками деформационных швов, выравнивают и оставляют до полного высыхания. Чтобы бетонная поверхность отмостки не растрескивалась, ее следует накрыть влажной мешковиной.
- Набор прочности осуществляется примерно за 7-10 дней, после этого выполняют демонтаж опалубочной конструкции и убирают доски, с помощью которых создавались деформационные швы. Образующиеся при этом пустоты рекомендуется заполнить мелким гравием или мелкозернистым песком.
Изготовление отмостки для дома
Второй слой отмостки в большей степени выполняет декоративную функцию, поэтому материалы для его изготовления выбираются в зависимости от предпочтений хозяина.
Отмостка является одним из значимых элементов строения, возведенного на свайно-винтовом фундаменте. Благодаря этой конструкции защиту от влаги получают металлические опоры фундамента и деревянные элементы дома и подпола. Непосредственно строение приобретает более совершенный и законченный вид.
Метки: Винтовые сваи
Винтовые сваи для строительства — Shore Systems Group L.L.C.
Написано Райаном Купером
Конструкция со спиральными опорами представляет собой тип системы глубокого фундамента . Он имеет множество применений для поддержки здания или конструкции, а также работает как фрикционная свая для боковых и подъемных сил. Спиральные опоры могут различаться по размеру в зависимости от конструкции и конструкции гражданского строительства.
При таких расчетных нагрузках на фундамент винтовые опоры и сваи могут поддерживать большие конструкции.
Винтовые сваи могут использоваться как отдельные сваи или как группа винтовых свай, вбитых в грунт, затем обрезанных и заглушенных, образуя наголовник. Винтовой пирс представляет собой наголовник, в котором используется винтовая или винтовая свая и бетон, залитый в виде пирса. См. диаграмму ниже.
Давайте посмотрим, что винтовые сваи могут сделать для вашего проекта по строительству фундамента.
Простая схема винтовой опоры
Как выглядит спиральный пирс, если смотреть вниз.
Краткая история винтовых опор и свай в строительстве Винтовые сваи, используемые для опор, были изобретены еще в 1833 году слепым инженером-строителем по имени Александр Митчелл. Первыми упоминаниями о винтовых сваях были причалы кораблей в 1836 году.
С тех пор винтовые сваи использовались для различных гражданских и структурных строительных проектов. Они обычно используются в энергетических фундаментах, таких как солнечные, ветряные электростанции и фундаменты под трубопроводами природного газа.
Морские и прибрежные сооружения можно использовать по-разному, поскольку грунты не подходят для поддержки зданий, причалов и переборок. Винтовые пирсы могут использоваться в качестве заградителей для шпунтовых и деревянных свайных набережных.
Спиральные опоры даже использовались на Олимпийских играх в Лондоне в 2012 году и Токио в 2020 году. Пример использования винтовых опор.
Для каких типов конструкций можно использовать винтовые опоры Типы строительных проектов, в которых используются винтовые опоры, варьируются от гражданских объектов до телекоммуникационных вышек и фундаментов крупных зданий. Винтовые сваи также используются в фундаментах жилых домов. Либо в строящихся домах, либо при заселении существующего дома.
Фундаменты на винтовых сваях являются экономичной альтернативой только бетонным фундаментам. Они устанавливаются быстрее, чем другие типы комбинаций свай и опор. Кроме того, испытания на сжатие обычно превышают максимальную рабочую нагрузку, разработанную инженерами-геотехниками.
Спиральная опора Может использоваться для:Забивная винтовая свая для пирса.
Жилые дома
Condo’s
Parking Garages
High Rise Construction
Solar & Wind Farms
Chemical, Gas & Liquid Pipelines
Marine Construction
Shoring and Support of Земляные работы
Железнодорожные проекты
И многое другое
Основной функцией винтовой сваи является поддержка конструкции на грунтах с низкой несущей способностью.
Простой способ продемонстрировать, как работает винтовая свая, — взять гвоздь и вбить его в землю. Затем возьмите болт и вставьте его. Спиральная конструкция обеспечивает более высокую грузоподъемность, чем гладкая стальная свая аналогичного размера.
Винтовой пирс также выполняет функцию трения подъемных сил. Не только трение вала, но и трение спиральной пластины. Это хорошие качества для более легких строительных проектов с высокой ветровой нагрузкой. Например, фундаменты солнечных электростанций, опоры ветряных турбин и даже рекламные щиты.
Используя демонстрацию гвоздя и шурупа, вбейте гвоздь и шуруп в кусок дерева. Теперь вытяните их. Винт из-за своей спиральной конструкции затрудняет извлечение винта. Таковы основные принципы системы спиральных пирсов.
Размеры винтовых свай Винтовые сваи могут использоваться как отдельные сваи или как группа винтовых свай. Винтовые сваи бывают разных размеров, от диаметра от трех с половиной дюймов до наружного диаметра 20 дюймов.
Установка винтовых свай
Сваи большого диаметра (ТБД) являются составными сваями. Их емкость от поверхностного трения от взаимодействия сваи с грунтом, а также опора на винтовые пластины. Спиральные пластины также являются средством продвижения сваи в процессе установки.
Винтовые сваи имеют множество применений в зависимости от размера и конфигурации.
Установка винтовых опорВинтовые сваи, используемые в строительстве опор, представляют собой забивные сваи. Но вместо силы их ввинчивают в почву навесным оборудованием на тяжелой технике вроде экскаватора.
Установка винтовых опор на строительных объектах с ограниченным пространством является основным преимуществом этих свай и опор. Их можно устанавливать с помощью мини-экскаваторов или небольших буровых установок, которые могут проникать в труднодоступные места.
Создание сваебойной компании для забивки этих свай происходит быстро, так как на площадку требуется доставлять меньше оборудования. Таким образом, сокращается время на забивку свай и соблюдение графика строительных работ.
Более высокая производительность, чем у стандартных толкающих свай того же размера.
Экологически чистый, без отходов.
Установка без вибрации
Облегчает доступ в узкие или небольшие рабочие зоны.
Более быстрая установка
В Среднеатлантическом и Северо-восточном регионах США есть несколько компаний, производящих винтовые сваи. Выбирая компанию глубокого фундамента из Вашингтона, округ Колумбия, в Нью-Джерси, обратите внимание на Shore Systems Group, LLC.
Эксперты по установке спиральных пирсов из Нью-Джерси.
Получите БЕСПЛАТНУЮ консультацию — свяжитесь с нами ниже
Райан Купер
Что такое винтовые сваи для ремонта фундамента?
Прочный фундамент необходим для любой конструкции, независимо от ее размера. Однако со временем земля, поддерживающая здание снизу, может измениться. Например, грязь может смещаться, стихийные бедствия могут разъедать землю, а постоянный вес может привести к растрескиванию и деформации фундамента. Большинство экспертов по ремонту фундамента предлагают использовать винтовые сваи для решения этой проблемы — так что же такое винтовые сваи?
Спиральные сваи представляют собой большие винты из высокопрочной стали, которые помогают закрепить фундамент в грунте. Свая ввинчивается глубоко в землю, а вершины покрываются бетоном, образующим фундамент здания.
Спиральные сваи доступны в различных размерах, в зависимости от типа конструкции и конструкции.
Они также известны под несколькими названиями, в том числе:
- Винтовые сваи
- Спиральные анкеры
- Винтовые анкеры
- Винтовые сваи
- Цилиндрический анкер
- Винтовые фундаменты
Первые винтовые сваи были спроектированы 200 лет назад слепым инженером, который использовал их для швартовки кораблей и пирсов. Однако вскоре они были использованы для наземного строительства. Их можно использовать практически в любом ландшафте, даже в мерзлых и сейсмоопасных районах.
Итак, теперь, когда мы объяснили, что такое спиральные сваи, давайте углубимся в то, как и почему они работают и когда их можно использовать.
Как работают винтовые сваи?
Если конструкция построена на довольно нестабильном грунте или в районе, где невозможно глубокое рытье, можно добавить винтовые сваи для дополнительной устойчивости. Они ввинчиваются в грязь внизу так же, как обычный шуруп входит в стену. Земля очень мало нарушается, а винтовые сваи могут проникать глубоко в твердую поверхность.
Это несколько частей винтовой сваи. Носок сваи, или свинцовая секция, находится внизу и приварен под углом, чтобы врезаться в землю внизу. Непосредственно над ним находится винт или удлинитель, который вращается, чтобы закрепить его в земле. Ствол сваи — самая длинная часть винтовой сваи. Наконец, наверху находятся заделки, куда можно вставить болты, чтобы прикрепить фундамент к свае.
Несколько винтовых свай используются вместе для формирования системы фундамента. Свинцовая секция содержит винтовые пластины, которые обычно включают от одного до четырех винтов. Как правило, это самые глубокие винтовые сваи, которые обеспечат наибольшую поддержку. Дополнительные спирали могут быть добавлены с различными интервалами, как правило, в виде сетки.
Для чего используются винтовые сваи?
Винтовые сваи используются для конструкций в районах, где состояние грунта не может выдержать вес здания. Это может быть вызвано мягкой грязью, перенасыщением или нестабильностью из-за землетрясений или оползней.
Их можно использовать для небольших сооружений, таких как дома и большие здания, мосты, железные дороги, доки и гавани.
Как вставляются винтовые сваи?
Как правило, винтовые сваи вставляются перед строительством и бурятся до закладки фундамента. Однако в некоторых случаях в готовую конструкцию можно добавить винтовые сваи.
Poly-Life предлагает установку винтовых свай для домов с нашей уникальной системой подъема бетона и пробивки. Наш процесс установки винтовых свай требует нескольких шагов:
- Обнажите фундамент, удалив землю вокруг участка.
- Винтовая свая вставлена под углом 30°, чтобы ее можно было забурить в землю.
- Затем машины проталкивают спиральную сваю до тех пор, пока она не станет параллельной, и добавляется удлинитель, чтобы сваю можно было забурить глубже в почву.
- Добавлен фундаментный кронштейн, чтобы его можно было закрепить на фундаменте здания.
- Гидравлика используется для давления на сваи и небольшого подъема фундамента.
- К кронштейнам болтами крепится труба для соединения фундамента с винтовой сваей.
- Фундамент благополучно опущен, ремонт завершен.
В зависимости от требуемой глубины, размера и состояния здания винтовые сваи могут быть установлены достаточно быстро.
Нужны ли моему дому или зданию винтовые сваи?
Существует множество способов ремонта фундамента, например, использование пенополиуретана для подъема. Однако в некоторых случаях спиральные сваи являются лучшим решением.
Если ваш фундамент нуждается в усилении, так как он начал смещаться, сдвигаться или скользить, вам помогут винтовые сваи. Его также можно использовать для выравнивания неровного основания. Даже если вы не заметите никаких изменений в уровне вашего дома, трещины вдоль стен вашего фундамента или подвала могут быть признаком нестабильности.
