Опалубка своими руками для бассейна: Опалубка для бассейна, как сделать опалубку для бассейна из досок и другого материала

Опалубка для бассейна, как сделать опалубку для бассейна из досок и другого материала

Как сделать опалубку для бассейна? Опалубка стенок бассейна выполняется из досок, фанеры, бруса или профнастила с затягиванием её поверхности изнутри плёнкой. Такая конструкция не требует особых навыков и сложной техники. С такой задачей может справиться даже новичок в этом деле.

Опалубка для бассейна может быть двух видов:

• Съемная.
• Несъемная.

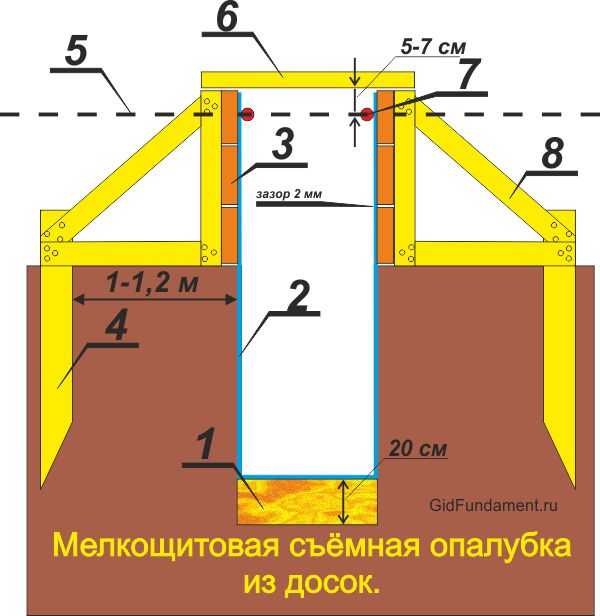

Съемная опалубка выполняется из брусьев и ламинированной фанеры. Такая опалубка делается небольшую высоту, что как раз достаточно для стен бассейна. Брусья вбиваются по периметру бассейна придавая необходимую форму. К брусьям прибиваются деревянные доски, фанера или любой подручный материал. Главное чтобы не было утечки бетонной массы. Можно изнутри уложить пленку. Древесина может быть любая, она все равно будет убираться после просыхания цемента. С помощью фанеры очень удобно возводится опалубка круглого бассейна. Она хорошо гнется и принимает необходимую форму.

Несъемная опалубка делается из арматуры, металла или полистирольных плит. Последние в сочетании с арматурой создают очень прочную бетонную чашу. К тому же полистирольные плиты не только удобный материал для работы, но и хорошая теплоизоляция и дополнительная защита бетонных стен от воздействия влаги. Но прежде чем приступить к возведению опалубки необходимо проделать еще ряд обязательных работ:

1. Определиться с местом под будущий бассейн.
2. Выкопать котлован.
3. Сделать насыпную подушку.
4. Приступить к возведению опалубки дна бассейна.
5. Возвести опалубки для стен бассейна.

Если вам не нужен ”кот в мешке”, то перед началом котлованных работ обязательно обратитесь в службу геодезии. Они проведут необходимые исследования, и вы не ошибетесь с выбором места для будущего бассейна. Так как близко расположенные грунтовые воды либо не позволял залить, либо со временем разрушат бетонную чашу бассейна. Желательно исключить наличие зеленых насаждений рядом с бассейном, так как они будут являться дополнительным источником мусора. А вот близкое расположение с источниками света и воды очень необходимо. Для будущего подключения к коммуникациям.

Первым делом необходимо определиться с размером и формой будущего бассейна. Если вы строите самостоятельно, то лучше остановиться на прямоугольной или овальной форме. К тому же чем проще будет фигура бассейна, тем меньше по затратам уйдет на оборудование. Так как замысловатые формы требуют фильтрующего оборудования больше. Разметку можно сделать при помощи колышек и натянутой веревки между ними. По намеченному периметру снимается верхний слой почвы и последующие слои. Этот способ считается наиболее удобным. Стены вырываются по внешнему наклону, чтобы исключить осыпание почвы. Желаемая глубина для бассейна 1,5 м., длина около 5 м. Яма выкапывается на 60 см глубже и шире со всех сторон, этот запас необходим на подушку под дно и бетонное основание.

Помимо котлована под чашу, необходимо углубление под сливную систему и оборудование. По размеру она конечно меньше чем основная чаша, но глубже.

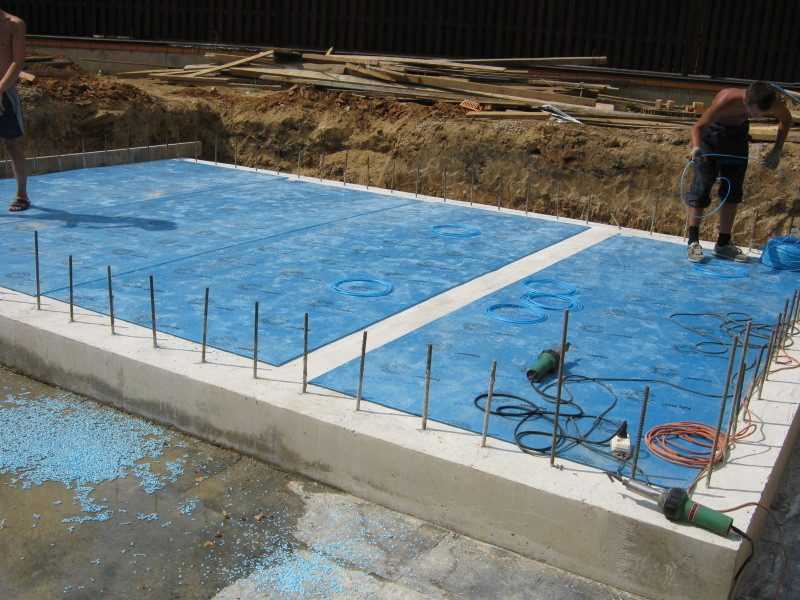

На дно готовой ямы укладывается изоляционный материал в виде пленки или рубероида. Второй по своему качеству прочнее и не порвется при дальнейших работах. Листы укладываются внахлест друг на друга в два слоя. Во первых это дополнительная теплоизоляция для бассейна и защита от воздействия почвы на бетон. Во вторых не даст смешаться почве и насыпному материалу. Поверх насыпается и утрамбовывается щебень. Вторым слоем утрамбовывается песок. Начиная с подушки формируется небольшой уклон в сторону дренажной ямы.

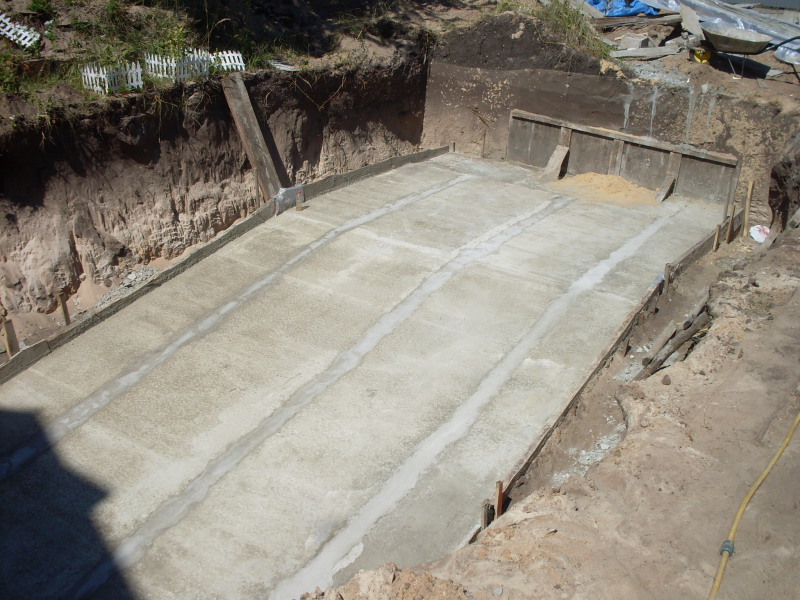

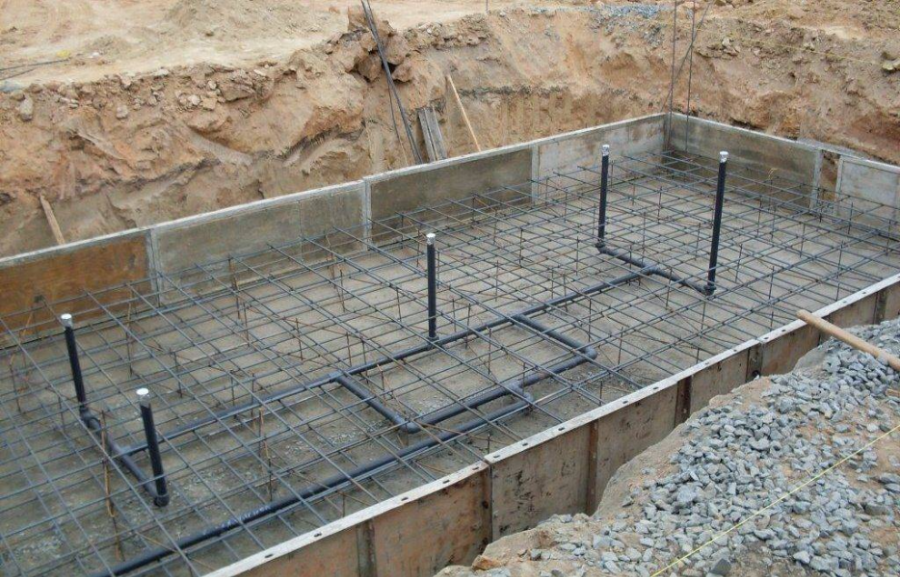

После подготовки подушки необходима опалубка для фундамента бассейна на дно. Бетонная чаша усиленная арматурой прослужит дольше, поэтому начинать необходимо с укладки арматуры:

1. По периметру котлована в почву вертикально вставляются прутья, они во-первых создают очертание бассейна, а во-вторых служат дополнительной силой прочности будущим стенам.
2. Вертикальная арматура скрепляются между собой горизонтальными прутьями, которая фиксируется прочной проволокой.  Для армирования используют металлические рифленые прутья диаметром 10-20 мм.
3. Ширина плиты должна быть 20 см. Соответственно арматура в бетоне находиться на расстоянии друг от друга 10 см. Это расстояние создается при помощи половинок кирпича, на которые выкладываются металлические прутья. Кирпич укладывается по всему периметру дна с расстоянием 20 см. друг от друга. Визуально картина должна напоминать сетку на дне и стенах. Прутья крепятся проволокой.
4. Конструкция дна заливается влагостойким бетоном.

После просыхания бетонного основания приступают к возведению опалубки чаши бассейна. На почву, так же как и на дно, укладывается рубероид. Для внешней защиты будущих бетонных стен.  Для этого при сооружают опалубку из брусьев и прочного водонепроницаемого ДСП или фанеры. Помимо этого, по центру деревянной опалубки у вас должна быть заложена арматура, которую вы возвели во время заливки дна. Между стенами устанавливаются опорные брусья. Они не дадут развалиться конструкции, так как бетон создает сильное давление. Если установка опалубки бассейна готова, то в нее заливается цементно-песчаный раствор. Для того чтобы в цементе не образовывались пустоты необходимо прокалывать его куском арматуры и совершать перемешивающие движения. Это позволит раствору лучше заполнить форму.

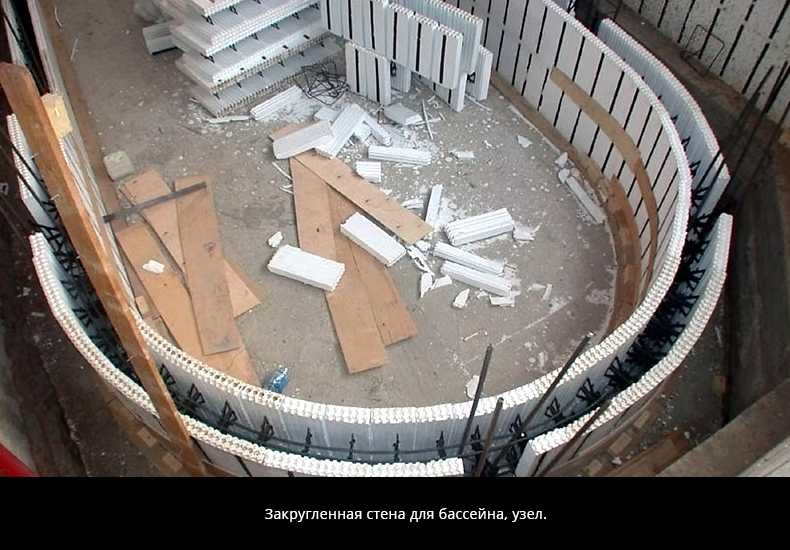

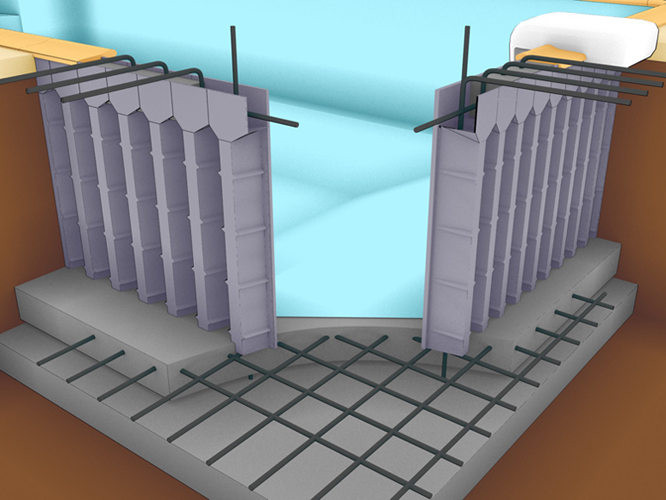

Еще один замечательный материал для возведения опалубки это полистирольные плиты. С ними работать легче и удобнее. Они имеют легкий вес и принимают необходимую форму. Ставятся параллельно друг другу, создавая пустоту. В остальном технология работы такая же, как описано выше.

Если вы решили сделать опалубку для бассейна своими руками, то запаситесь терпением. Этот процесс трудоемкий не самый кропотливый из всех этапов строительства чаши. От прочности конструкции зависят эксплуатационные свойства будущего бассейна. Если вы хотите летом уже пользоваться бассейном, то его строительством лучше заняться весной, так как на строительство уйдет не один месяц. К концу лета бассейн будет готов. В этом конечно минус бетонного бассейна. Но конечный результат принес массу удовольствия вам и вашим родным.

Опалубка для чаши бассейна своими руками

23 сентября 2021 г.

Строительство полноценного, то есть снабжённого всеми необходимыми коммуникациями, максимально комфортного для пользователей и соответствующего правилам эстетики бассейна — задача не из простых. Её решение требует обязательного участия специалистов, причём разных профилей. Тем не менее, при устройстве у себя на даче водоёма с незначительными параметрами, в котором летом будут купаться дети или который будет служить элементом ландшафтного декора, можно ограничиться и исключительно своими ресурсами. В таком случае больше всего внимания, времени, сил и энергии придётся уделить изготовлению опалубки для чаши бассейна, зато, если всё сделаете правильно, то и работы остальные пройдут без проблем, и результат оправдает ожидания.

Из-за чего возникают трудности при устройстве опалубки под бассейн

Среди технологий, использующихся при обустройстве бассейнов, наиболее эффективной считается заливка бетоном. Она позволяет изготавливать монолитные чаши, сводя к минимуму количество швов и тем самым обеспечивая конструкциям высокую герметичность. Трудности возникают главным образом во время сборки опалубки, и вот почему.

Во-первых, нет единственно правильного мнения по поводу перечня базовых элементов оборудования, их геометрических параметров и размещения в пространстве. Такое положение дел выгодно специалистам, поскольку открывает широкие возможности для выбора оптимальных решений. Дилетантам же оно, наоборот, мешает в определении наиболее актуальных вариантов.

Во-вторых, круг материалов, пригодных к использованию в устройстве опалубки под бассейн, значительно уже, чем пригодных в устройстве формовочных систем под многие другие сооружения. Такая ситуация складывается из-за того, что в процессе эксплуатации на все элементы обсуждаемой сейчас конструкции действует намного большее давление, чем, например, при заливке ленточного фундамента, армопояса или крыльца.

Учитывая оба обстоятельства, мы решили несколько упростить вам задачу. Для этого предлагаем рассмотреть пару вариантов изготовления опалубки для чаши бассейна, которые доступны для реализации своими руками, не требуют слишком больших вложений и вместе с тем позволяют с успехом добиться желаемого результата.

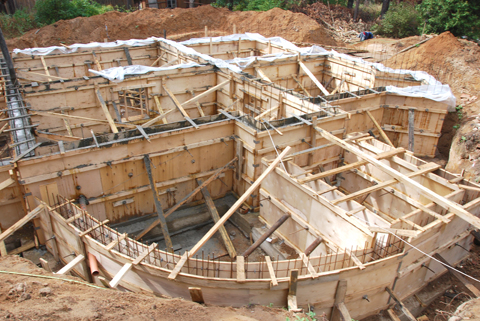

Как сделать опалубку для бассейна прямоугольной формы

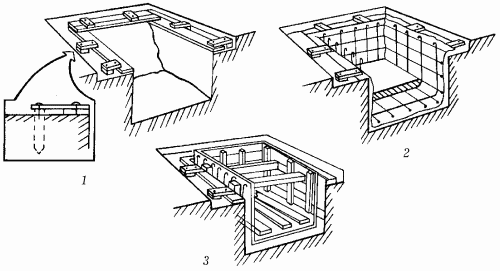

Опалубка под бассейн представляет собой композицию из двух разных по назначению конструкций — опалубки для днища бассейна и опалубки для его стен. В связи с этим её изготовление предполагает реализацию двух этапов, на первом из которых подготовленная заранее песчано-гравийная, песчано-щебёночная или подобная по составу подушка на дне котлована выстилается плотным гидроизоляционным материалом. Данный материал укладывается внахлёст. Нахлёсты запаиваются, чтобы через них во время формовки донной плиты не просачивался бетонный раствор, а краевые полосы водонепроницаемого полотна, рассчитанные на полное или частичное выстилание стенок котлована, загибаются и прикрепляются к грунтовым боковинам.

На втором этапе устройства опалубки под бассейн осуществляется монтаж конструкции для формования стен. Начинается он после набора днищем-плитой хорошей прочности и проводится по такому плану:

1. Выставление первого ряда щитов вдоль стенок котлована и их соединение.
2. Вязка и установка по периметру котлована армирующих сеток.
3. Выставление второго ряда щитов по внутреннему периметру каркасной конструкции.
4. Объединение обоих рядов стяжками и/или накладными элементами.
5. Фиксация палуб с помощью подпорок, раскосов и кольев.
6. Проделывание отверстий для будущих коммуникаций и установка трубок соответствующих диаметров.
7. Проверка положения базовых элементов посредством измерительного оборудования и выполнение корректирующих действий.

Щиты для опалубок под чаши бассейнов собираются преимущественно из достаточно толстых сырых досок, металлических листов, ламинированной фанеры, то есть из материалов, которые не разбухают под воздействием влаги, а также не прогибаются и не ломаются под давлением залитого бетона. Швы и щели шириной более 2–3 мм тщательно заделываются паклей, что минимизирует риски протекания раствора. Усиливает данный эффект выстилание внутренних стенок щитов полиэтиленовой плёнкой. Этот же приём даёт возможность получать более ровные и гладкие поверхности.

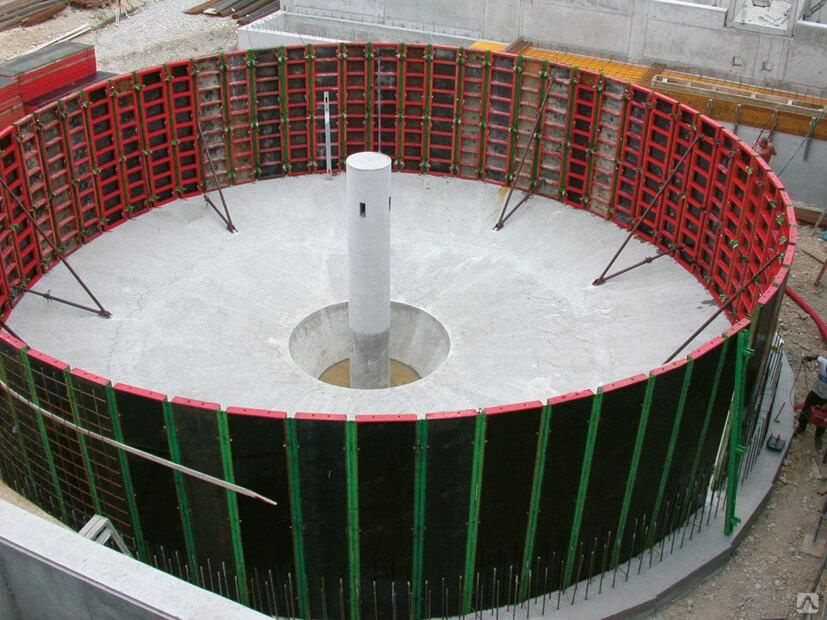

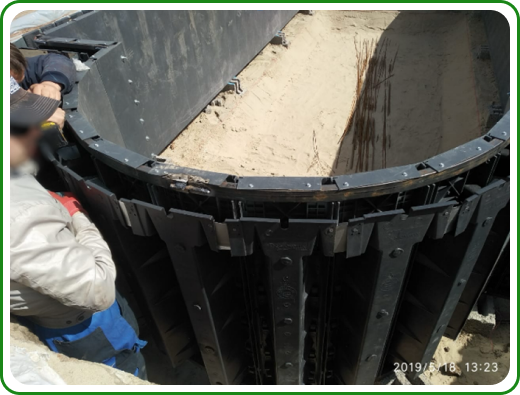

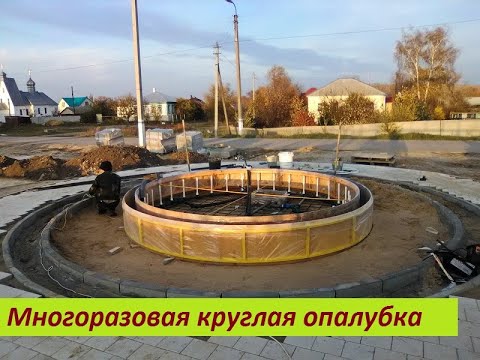

Как сделать круглую опалубку для бассейна

Иногда владельцы домов или дач отказываются от идеи устройства на приусадебном участке водоёма с плавными очертаниями по той лишь причине, что не знают, как сделать для бассейна круглую опалубку, или считают её монтаж слишком сложным. На самом деле опалубка для круглого, овального или другого подобного бассейна собирается и устанавливается в таком же порядке, как и для прямоугольного. Разница заключается только в выборе материалов для изготовления щитовых полотен. Они должны быть гибкими, чтобы давать возможность формировать криволинейные конструкции, и вместе с тем прочными и жёсткими, чтобы обеспечивать стабильность заданных контуров. Чаще всего в качестве такого сырья используются металлические и пенополистирольные листы. Только стоит учесть, что при выборе первого варианта получается съёмная опалубка, а при выборе второго — несъёмная.

Подытоживая, скажем так: опалубку для бассейна сделать своими руками непросто, но при наличии подходящих материалов и кое-какого строительного опыта вполне возможно. Как бы там ни было, и новичкам, и профессионалам рекомендуем пользоваться готовыми комплектами оборудования, найти которые вы можете в нашем каталоге опалубки. При таком подходе вы в разы ускорите монтажные процессы, убережёте себя от множества ошибок и соорудите конструкцию, гарантированно надёжную!

пошаговая инструкция, как сделать своими руками

Сидя возле частного дома или дачи в летнюю жару, вы наверняка представляли, как здорово будет окунуться в прохладную воду собственного бассейна. Наверное, вы сразу отогнали мысль о его устройстве, но она настойчиво возвращалась и буквально преследовала по жарким дням. Может не стоит отказываться от такой отличной идеи?

Ведь можно построить простой бассейн своими руками, вложив в строительство минимум денег. И в этом мы рады оказать вам действенную помощь, оказав полную информационную поддержку. Здесь вы узнаете о разновидностях искусственных водоемов и особенностях выбора места для расположения чаши.

Мы собрали для вас популярные варианты конструкций и технологии их возведения. Подробное описание дополнено пояснительными схемами, пошаговыми фото-инструкциями и видео.

Содержание статьи:

• Планировка и выбор конструкции
• Устройство бетонного бассейна
  • Котлован и песчано-гравийная подушка
  • Бетонирование дна бассейна
  • Опалубка и заливка стен
  90
• Строительство бассейна с чашей на поверхности
  • Этап №1 – основание и каркас
  • Этап №2 – гидроизоляция каркаса
  • Этап №3 – подключение коммуникаций
  • Этап №4 – обустройство важных деталей
• Альтернативные варианты монтажа чаши
• Полезное по теме

Планирование и выбор дизайна

Начать следует, конечно же, с проекта. Для начала необходимо оценить состояние участка, определить место, где будет располагаться бассейн, выбрать размеры резервуара, конфигурацию чаши и т. д.

Важным моментом является уровень залегания первого горизонта грунтовых вод на участке. Если этот показатель меньше одного метра, т.е. грунтовые воды залегают высоко, сооружать в котловане стационарный бассейн не рекомендуется.

Фотогалерея

Фото

Тип бассейна, устраиваемого на даче, определяется только предпочтениями хозяев и размером свободной площади на участке. Над конструкцией можно установить постоянный пластиковый павильон или временную палатку.

Одним из самых простых вариантов установки бассейна является приобретение каркасной конструкции, для установки которой нужно только защитить дно от прорывов бетонное основание, подойдет надувная чаша искусственного водоема

Простой процесс монтажа будет для покупателей цельной или сборной пластиковой чаши, но возможны сложности с транспортировкой приятной покупки

Более затратный, но уже более солидный вариант — сооружение чаши из бруса или кирпича на поверхности. Минус всех наземных конструкций – недостаточная глубина

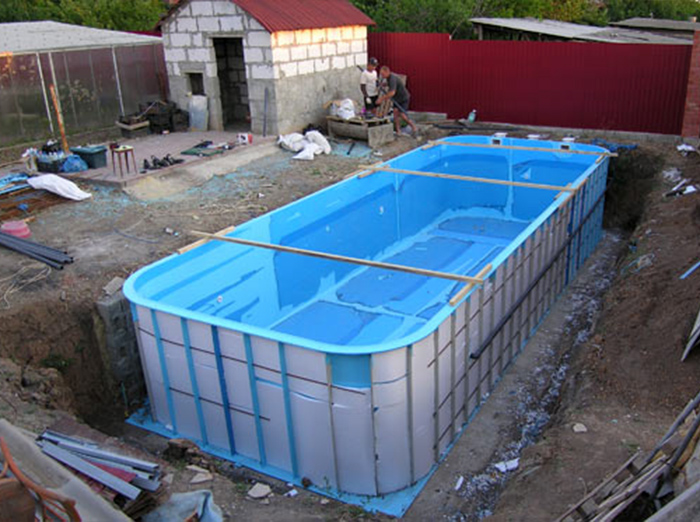

Чашу из стеклопластика заводского изготовления можно частично заглубить в землю, а для удобства соорудить пьедестал

Самый дорогой и долгосрочный способ получить бассейн на даче – для заливки бетоном опалубки дна со стенами и соединения коммуникаций

В отличие от временных конструкций, стационарный бассейн с бетонной чашей может быть оборудован спецэффектами: водопады, противотоки, насадки типа джакузи

Вариант для строительства бассейна на даче

Легко монтируемая каркасная конструкция

Мощеный надувной бассейн

Сборка бассейна из пластиковых модулей

Устройство жесткого каркаса на поверхности

Полузаглубленный вариант

Бетонная конструкция бассейна

Специальные эффекты стационарного бассейна

В качестве альтернативы рассмотрите возможность установки переносной рамы или надувной модели.

При выборе места для , следует учитывать следующие рекомендации специалистов:

• Бассейн должен располагаться на достаточном расстоянии от многоквартирного дома и других строений, так как близкое соседство этих сооружений может разрушительно сказаться на целостности фундамента здания.
• Бассейн нежелательно размещать в непосредственной близости от деревьев или высаживать их позже, чтобы корневая система, привлекаемая большим количеством влаги, не разрослась и не разрушила каркас конструкции.
• Наличие большого количества деревьев вблизи бассейна также увеличивает интенсивность его загрязнения посторонним мусором и стимулирует рост водорослей.
• Лучше всего для строительства бассейна подходят глинистые грунты, которые служат дополнительным барьером для грунтовой влаги, при наличии выбора такой участок следует отвести под бассейн.
• Рытье большого котлована вручную дело крайне трудоемкое, лучше выбрать место, куда можно будет подвезти строительную технику: экскаватор, бетономешалку, возможно кран и т.д.

Когда место выбрано, нужно взять лист бумаги и нарисовать на нем будущую конструкцию. Следует выбрать конфигурацию чаши и ее глубину, а также указать расположение всех коммуникаций: место подвода воды, лестницу для спуска, место установки фильтра, перелива, подсветки, наружного освещения и т. д.

На этапе планирования необходимо учитывать тип перекачки и очистки воды. На схеме показан бассейн скиммерного типа. Загрязненная вода откачивается с поверхности скиммером, а после очистки с подогревом подается через форсунки, расположенные напротив (+)

Кроме основного водоотвода рекомендуется предусмотреть систему аварийного сброса воды. Электрические провода необходимо прокладывать в гофре.

На данном этапе необходимо учитывать предпочтительное направление ветра в данной местности. Мусор, упавший на поверхность воды, будет унесен ветром в определенную сторону бассейна.

Переливная разновидность искусственных водоемов предполагает слив загрязненной воды через переливную траншею в одноименную емкость. После очистки и подогрева снова подается в бассейн через форсунки, расположенные в нижней части.

В строительных магазинах вы можете найти комплекты оборудования для бассейнов, включая все необходимое для установки.

Такой набор может включать:

• ;
• материалы для возведения стен бассейна;
• арматура;
• фланцы и патрубки;
• фильтр, насос, скиммер;
• лестницы;
• Пленка ПВХ для отделки и др.

Базовый комплект может быть дополнен другими элементами, в зависимости от особенностей конструкции будущего бассейна.

Самый простой способ установки бассейна для летнего сезона – приобрести сборный вариант с креплениями и оборудованием, входящим в комплект поставки

При выборе габаритов конструкции следует помнить, что для одного взрослого человека глубина 1,5 м считается подходящим для плавания, а рекомендуемая длина бассейна около 5 м. Если планируется установка трамплина или вышки, следует строить бассейн глубиной 2,5 м и более.

Чем глубже бассейн, тем больше объем его чаши, тем толще должны быть стенки бассейна, соответственно тем больше материалов потребуется для выполнения работ.

Отдельно стоит обсудить конфигурацию будущего пула. Здесь следует помнить следующий принцип: чем сложнее контур чаши, тем больше усилий потребуется для реализации проекта и последующего обслуживания бассейна.

Проще всего построить бассейн с прямоугольными, круглыми или овальными очертаниями чаши. Если все эти моменты были учтены заранее и проект составлен правильно, проблем при строительстве возникнет гораздо меньше.

Например, если нет четкого дизайна, после заливки чаши приходится дополнительно сверлить бетон, чтобы сделать отверстия для коммуникаций.

При выборе бассейна неправильной конфигурации следует иметь в виду, что трудности при его установке, а также обслуживании могут значительно возрасти

Установка бетонного бассейна

Так как работа с бетонной смесью знакома большинству строителей бассейн, отлитый из этого материала, считается наиболее доступным вариантом для самостоятельного изготовления. Но простым и легким его не назовешь.

Котлован и песчано-гравийная подушка

Как упоминалось ранее, для рытья котлована лучше всего использовать экскаватор. Если это невозможно, например, нет подъездных путей для такой громоздкой спецтехники, можно выполнить эти работы вручную, хотя на это потребуется значительно больше времени.

Чтобы стенки котлована не осыпались при земляных работах, им следует придать небольшой уклон. Дно должно иметь уклон в сторону слива

Чтобы стенки котлована не осыпались, в процессе земляных работ им придают небольшой уклон. В центре дна чаши делают дополнительное углубление для устройства отдельного дренажного колодца. Дно ямы также должно иметь небольшой уклон (5-7%), направленный к месту стока воды.

Обратная засыпка начинается с дренажного колодца. Его просто засыпают щебнем и утрамбовывают вровень с поверхностью дна котлована. После этого дно засыпают слоем песка и гравия. На этом же этапе следует учитывать особенности монтажа водосточных конструкций и др.

Сначала на дно укладывают слой песка толщиной около 20-30 см, который тщательно и равномерно утрамбовывают. Затем сверху положите 10-сантиметровую подушку из гравия, которую также следует утрамбовать.

Независимо от формы чаши и материала, из которого она изготовлена, яма сооружается в определенной последовательности. Сначала выбирается грунт, затем укладываются коммуникации, укрепляются дно и стены, а в завершение устанавливается чаша (+)

Бетонирование дна бассейна

После монтажа коммуникаций можно приступать к заливке дно бетонное.

Смесь можно приготовить самостоятельно по следующему рецепту:

• 625 кг песка;
• 325 кг цемента;
• Щебень 1250 кг;
• 170 литров воды.

Так как бетона нужно много, есть смысл купить, арендовать или даже сделать бетономешалку своими руками. Для расчета необходимого количества смеси и ее компонентов можно воспользоваться онлайн-калькулятором. Такие услуги есть на многих сайтах поставщиков цемента и стройматериалов.

Также имеет смысл рассмотреть возможность приобретения товарной бетонной смеси для промышленного производства, особенно если спецтехника может быть приспособлена непосредственно к месту строительства. В рекомендациях как сделать бассейн из бетона своими руками , есть два варианта бетонирования дна котлована.

В первом случае сначала заливается слой бетонной стяжки толщиной 5 см. Затем сверху монтируется слой арматуры, который заливается еще одним слоем стяжки.

Некоторые мастера рекомендуют сократить время и усилия, используя второй вариант заливки. В этом случае сначала устанавливают арматуру, которая устанавливается на некотором расстоянии от песчано-гравийной подушки с помощью подпорок (подойдут куски кирпича).

Перед заливкой дна котлована для бассейна бетонной стяжкой на него укладывают арматуру из металлических стержней толщиной 6-8 мм.

Затем на дно заливают бетонный раствор так, чтобы он покрыл дно котлована и всю арматуру. Для приготовления бетонного раствора рекомендуется использовать цемент марки М 400 и выше. Арматурную сетку можно сделать из металлической проволоки 6-8 мм.

Рекомендуемый размер ячейки 150-200 мм. Стержни можно приварить, но проще будет просто зафиксировать их положение тонкой проволокой. Теперь нужно дождаться высыхания бетонной стяжки. Время от времени поверхность бетона смачивают водой для достижения равномерного высыхания.

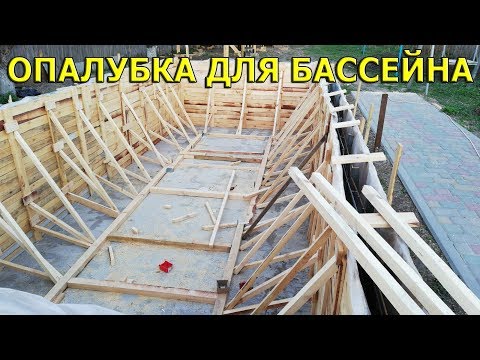

Опалубка и заполнение стен

Теперь вам нужно сделать опалубку, чтобы сделать стены чаши бассейна из бетона. для этого вам понадобится доска 30 мм. Сразу убедитесь, что предусмотрены монтажные отверстия, в которые будет устанавливаться оборудование для бассейна.

Для улучшения сцепления свежего раствора с уже уложенным бетонным основанием перед началом работ основание необходимо увлажнить. С этой же целью в раствор для первого слоя шпатлевки стен добавляется алюминиевая пудра.

Опалубка для заливки стен бетонного бассейна может быть изготовлена ​​из досок или фанеры. Для повышения прочности конструкции ее укрепляют брусом

Для опалубки не обязательно использовать новые доски, подойдут даже старые бывшие в употреблении конструкции, например, со следами старой краски и т.п. Главное, чтобы они выдерживают вес бетона. Подойдет для этих целей и влагостойкая фанера. Она гнутая, поэтому удобнее доски при создании опалубки нестандартной конфигурации.

Опалубку дополнительно усилить ребрами жесткости. Изготавливаются из бруса 50Х50 мм. Ребра располагаются на расстоянии примерно 500 мм друг от друга. Если стационарную лестницу предстоит делать из бетона, то обрешетку для нее нужно делать отдельно.

Также заранее делается армирование, которое нужно для придания дополнительной прочности бетонным стенам бассейна. Металлические прутья устанавливаются сразу после заливки первого слоя, пока бетон не успел затвердеть.

После этого бетон заливается слоями, каждый толщиной около 150 мм. Примерно через четыре дня бетон станет достаточно твердым, чтобы можно было снять опалубку.

Гидроизоляция и отделка

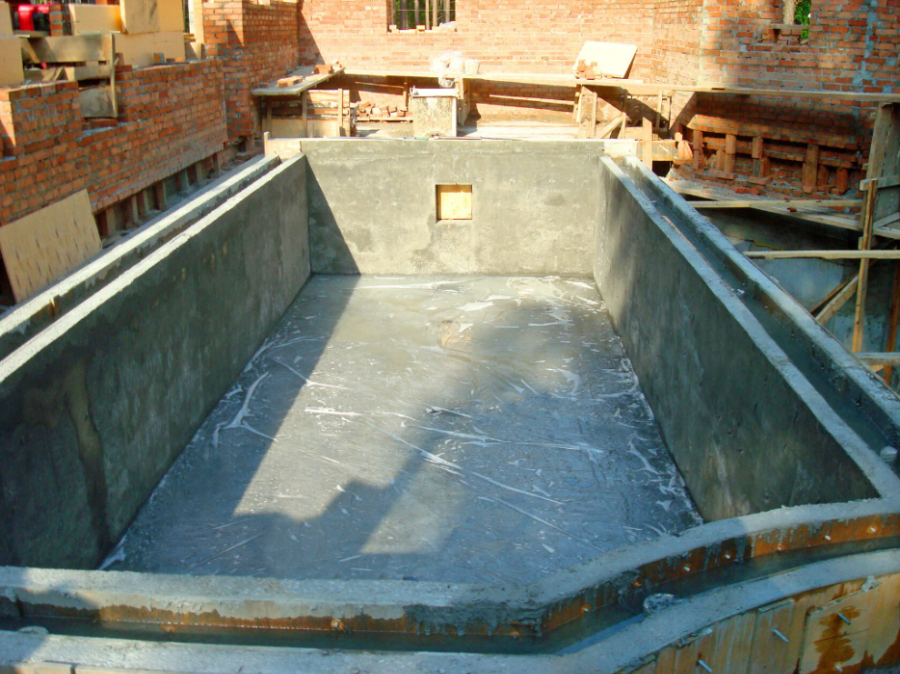

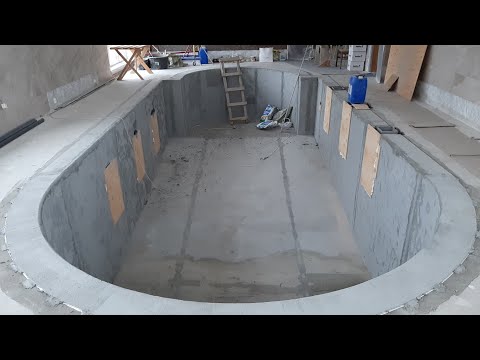

После полного высыхания бетона можно продолжать работы. Выполняйте сначала. Одни мастера считают необходимым изолировать только так называемые холодные швы, другие советуют укладывать слой гидроизоляции по всей поверхности чаши бассейна.

На роль гидроизоляции вполне годится рубероид, листы которого укладываются внахлест около 200 мм. Также можно использовать жидкую резину, битум, ПВХ-мембрану или современные строительные смеси с гидрофобными свойствами. Важно учитывать расходы, так как площадь чаши бассейна обычно большая, а стоят такие строительные смеси достаточно дорого.

Жидкая гидроизоляция наносится на поверхность чаши бетонного бассейна в два слоя, между которыми необходимо установить армирующую сетку

Для повышения качества гидроизоляции необходимо предварительно выровнять стены шлифовкой. Если используется жидкая гидроизоляция, которая напыляется на стены, необходимо нанести два слоя. В этом случае между первым и вторым слоем рекомендуется укладывать армирующую сетку.

После высыхания гидроизоляции необходимо проверить ее качество. Для этого бассейн наполняют водой и оставляют на 10-12 дней. Измерьте уровень воды в начале и конце этого периода. Небольшая разница между этими показателями вполне ожидаема, так как вода испаряется с поверхности.

Но если вода убывает слишком быстро, значит гидроизоляция сделана неправильно, работы надо повторить. После этого поверхность бассейна можно оштукатурить подходящим составом, чтобы подготовить основание к дальнейшей отделке. Сверху бассейна сделайте декоративный бордюр. Его можно отлить из бетона или выложить из кирпича.

Осталось установить остальное оборудование, а затем облицевать стены бассейна декоративным материалом. Чаще всего для этого используют керамическую плитку. Из-за давления слоя воды стенки чаши могут немного деформироваться. Это плохо отражается на состоянии плитки: она трескается или крошится.

Чтобы предотвратить такое неприятное явление, нужно сделать широкий шов между плитками, а для затирки швов использовать состав с повышенной эластичностью. Укладывать плитку на неровные поверхности достаточно сложно. Владельцам бассейнов сложной конфигурации лучше использовать не плитку, а мозаику.

По окончании отделочных работ нужно еще немного подождать, чтобы клей хорошо высох. После этого можно наполнить бассейн водой, чтобы проверить качество ее изготовления и работу оборудования.

Вместо обмазочных и проникающих вариантов для обеспечения гидроизоляции стенок бассейна может использоваться полимерная мембрана. Рекомендуется укладка в два слоя, швы материала провариваются горячим воздухом (+)

Конструкция бассейна с чашей на поверхности

Вариант организации бассейна на дачном участке, который вполне приемлемым по цене и стоимости строительства является возведение каркаса из доски с гидроизоляционной обшивкой внутри.

Этап №1 — основание и каркас

Для установки конструкции, полностью расположенной на дневной поверхности, необходимо соорудить жесткое ровное основание, способное выдержать вес воды и купающихся людей, собравшихся в чаше, и соорудить каркас:

Фотогалерея

Фото

Перед бассейном насыпали песок, утрамбовали и выровняли площадку, установили стальные опоры для стабилизации будущих стен

На фундамент уложен армированный полимерный гидроизоляционный материал высокой плотности подготовленная база.

Из шпунтованной доски собран стартовый венец рамы. Для строительства бассейна доска была подготовлена ​​заранее: выбраны пазы для соединения

Узел соединения, образованный пазом, усилен оцинкованным шурупом

Сборка стенок каркаса дачного бассейна выполняется на основе возведения углов бревенчатого или брусового дома

Для удобства у стен, для возведения которых они предназначены, раскладывают предварительно распиленные и подогнанные доски. Элементы лучше пронумеровать заранее

Для получения идеальных шпунтовых стыков их герметизируют подстукиванием через вспомогательную планку, необходимую, чтобы не повредить шпунт

В процессе укладки контролируется горизонтальность каждой доски. Только после проверки уровня вкручиваются саморезы

Шаг 1: Устройство основания и установка опор

Шаг 2: Укладка гидроизоляции на основание

Шаг 3: Сборка каркаса из шпунтованной доски

Шаг 4: Дублирование насечка саморезом

Шаг 5: Сборка стенок бассейна

Шаг 6: Сборка стен из толстой доски

Шаг 7: Правила соединения шпунтованной доски

Этап 8: Вкручивание шурупов в узловые соединения

Этап №2 — гидроизоляция каркаса

После возведения каркаса он должен быть оборудован для подключения коммуникаций, насосного и контрольного оборудования, подготовлен к укладке внутреннего гидроизоляционного покрытия и к монтажу дополнительные устройства.

Фотогалерея

Фото

На высоте планируемого уреза воды в стенах вырезаны отверстия для ввода трубы на песочный фильтр и для скиммера

После формирования технологических отверстий горизонтальность элементов , которая могла быть нарушена при бурении, проверяется еще раз

Перед укладкой фольгированного покрытия внутри каркаса бассейна стены очищаются от заусенцев, дно тщательно пылесосится

В подготовленный каркас укладывается армированное гидроизоляционное покрытие, оборудованное с фольгой на спине

Для равномерного распределения гидроизоляционного покрытия внутри рамы его края закрепляют струбцинами вдоль борта чаши в нескольких местах

Стараясь не повредить гидроизоляцию, аккуратно распределяют материал внутри деревянной чаши. Морщин на покрытии быть не должно

После тщательного выравнивания и тщательного заглаживания гидроизоляционной мембраны ее край прибивается к бортику оцинкованными гвоздями.

После крепления внутренней гидроизоляционной оболочки ее фиксируют отделочной планкой по периметру чаши. Однако эту работу лучше всего выполнять после полной аранжировки

Шаг 9: Формирование отверстий под фильтр и скиммер

Шаг 10: Проверка горизонтальности после вырезки отверстий

Шаг 11: Подготовка внутренней поверхности к гидроизоляции

Шаг 12: Настил гидроизоляционного покрытия в каркасе

Шаг 13: Крепление края гидроизоляции для выравнивания

Шаг 14: Подгонка гидроизоляции под реальные размеры

Шаг 15: Крепление выровненной гидроизоляции

Шаг 16: Установка финальной планки по периметру бассейна

Этап №3 — подключение коммуникаций

Бассейн — гидротехническое сооружение, для нормальной работы которого и обеспечения условий купания необходим ряд технических систем: насос, группа фильтров и др.

Техника требует защиты от непогоды, которую будет выполнять бокс, примыкающий к узкой стенке чаши.

Галерея изображений

Фото

Выбрав узкую сторону бассейна, удобную для дальнейшего использования, установить вертикальные направляющие в бортовых обходах

Для сборки стенок бокса устанавливаются горизонтальные направляющие равные ширине бокса под оборудование

По тем же принципам, по которым строились стенки каркаса, собираются стенки бокса

В качестве опоры для устройства крыши короба устанавливаются брусья, фиксируемые металлическими уголками. Двери навешиваются на завершающих этапах

Перед установкой в ​​короб песочный фильтр собирается согласно инструкции производителя.

Оборудование в сборной коробке должно быть установлено таким образом, чтобы рабочие части и нагруженные узлы были доступны для ремонта и периодического обслуживания

Песчаный фильтр дополняется установленным перед ним фильтром грубой очистки. Система должна быть оборудована манометром для контроля

Для того, чтобы оборудование бассейна не страдало от дождя, ветра и связанных с ними воздействий, на бокс устанавливается крыша с люком для контроля блиц

Шаг 17: Вертикальная направляющая

Шаг 18: Установка турника

Шаг 19: Сборка стен помещения

Шаг 20: Установка балок для устройства коробчатой ​​крыши

Шаг 21: Подготовка оборудования бассейна к подключению

Шаг 22: Правила обустройства помещений для оборудования

Шаг 23: Использование манометра для контроля давления

Шаг 24: Боксирующая крыша для защиты оборудования от дождя и пыли

Этап №4 — обустройство важных деталей

В завершение построенный на дачном участке бассейн оборудован для удобства эксплуатации и обслуживания.

Фотогалерея

Фото

Сооруженный бокс необходимо закрыть дверцей. Можно собрать из доски, затем подвесить на ремень или металлическую петлю

Если территория хорошо охраняется, то деревянный клин может служить дверным замком, который при длительном отсутствии заменит навесной замок амбарного типа

Для комфортного пользования бассейном сооружают лестницу и крепят ее к стенке короба

Во избежание получения травм при плавании устроить ограждение с поручнями

Для удобства входа и выхода из чаши бассейна внутри нее установлена ​​лестница из сплава нержавеющей стали

В целях защиты ванны бассейна от пыли и листвы во время «простоя» устанавливается тент и навесное оборудование

Перед закрытием бассейна и воды в нем от внешнего атмосферного негатива металлическая лестница, погруженная в чашу, удаляется

Если не устраивают обводы деревянной рамы, их можно обрезать и зашить углы металлическими планками

Шаг 25: Навешивание дверного полотна

Шаг 26: Замок для комнаты с техникой

Шаг 27: Сборка и установка лестницы

Шаг 28: Поручень над коробом

Шаг 29: Нержавеющая лестница в бассейн

Шаг 30: Тент для открытой чаши дачного бассейна

Шаг 31: Правила брезентового навеса

Шаг 32: Усиление каркаса бассейна

Альтернативные варианты возведения чаши

Придумывая, как построить бетонный бассейн, не забывайте об альтернативных вариантах возведения чаши.

Для его возведения можно использовать:

• блоки бетонные;
• блоки полистирольные; стальной лист
• ;
• готовая конструкция из стеклопластика или пластика.

При использовании бетонных блоков сначала заливается дно бассейна, а вот из этих же блоков выкладываются стенки чаши. Каждый третий ряд кладки следует армировать, чтобы придать конструкции дополнительную прочность. Из блоков можно сделать стационарную лестницу, вместо стремянки, что не так удобно.

Стены бассейна можно выложить из бетонных блоков. Каждый третий ряд кладки следует армировать. Поверхность чаши необходимо обработать гидроизоляцией, а затем отделочными работами

Далее чаша обрабатывается так же, как и монолитная конструкция: проводятся гидроизоляционные и отделочные работы. В качестве декоративного покрытия можно использовать специальную пленку ПВХ.

Выглядит очень привлекательно, намного дешевле керамической плитки, а укладывать намного проще. Но срок службы этого материала всего 5-7 лет, потом отделку придется обновлять.

Пленка ПВХ – удобный материал для отделки бассейнов. Он прост в установке и выглядит привлекательно, но прослужит всего несколько лет.

Крупноформатные пенополистирольные блоки также укладываются на бетонное основание. Они соединяются с помощью конструкции пазов и гребней.

Материал очень удобен в использовании, так как весит немного. При необходимости блоки распиливаются обычной ножовкой.

Бассейн со стенками из пенополистирольных блоков сделать несложно. Конструкцию следует армировать, а затем залить бетонным раствором в специальные отверстия

После завершения кладки установите оборудование для бассейна, а также арматуру. Его размещают внутри полостей в блоках.

Пространство между коммуникационными трубами и пенополистиролом задувается пеной. После этого в полость с арматурой закачивается жидкий бетон. Когда конструкция высохнет, можно приступать к отделке готовой чаши.

Бассейн из стального листа можно делать как на бетонном основании, так и на тщательно утрамбованном грунте, хотя последний вариант не так надежен, как стяжка. Поскольку стальной лист поставляется в рулоне, из него удобнее всего сделать чашу в форме круга, овала или «восьмерки».

Раковина из стального листа может быть круглой или овальной. Такие конструкции могут быть заглублены или располагаться на поверхности.

Края листа соединяются специальным профилем, что исключает сварочные работы. После установки чаши ее обтягивают пленкой ПВХ и заливают водой так, чтобы отделочный материал плотно прижимался к стенкам чаши. Закрепить пленку сверху борта можно с помощью монтажного профиля. После этого устанавливается техническое оборудование бассейна.

Готовая чаша из стеклопластика, пластика или современных композитных материалов – дорогое удовольствие, даже если вы выберете типовой дизайн, а не индивидуальный.

Для доставки и установки чаши придется использовать кран и другую спецтехнику. Сначала выкопайте котлован подходящей конфигурации. Затем ее дно выравнивают, засыпают слоем щебня или гравия и утрамбовывают.

Готовую чашу для бассейна доставить и установить в приямок непросто, но дальнейшая ее установка относительно проста, так как гидроизоляция и отделка не нужны

После этого можно опустить чашу на дно ямы. Пространство между стенками ямы и чашей засыпают грунтом и утрамбовывают. Такие конструкции обычно не нуждаются в дополнительной гидроизоляции и отделке. Осталось установить оборудование и начать эксплуатацию бассейна.

Вес таких бассейнов обычно относительно небольшой, поэтому владельцам участков с высоким уровнем промерзания следует проявлять осторожность. Зимой замерзшие грунтовые воды могут просто вытолкнуть чашу на поверхность.

Полезное по теме

Здесь наглядно продемонстрирован опыт заливки чаши небольшого прямоугольного бассейна из бетона:

В этом видео подробно показан процесс отделки бассейна пленкой ПВХ:

Практический опыт в работе бассейна и обзор возможных ошибок, а также способы их устранения можно увидеть в следующем видео:

Обустройство собственного бассейна на участке под силу даже начинающему мастеру. Для этого нужно правильно спроектировать конструкцию, а затем выполнить все необходимые работы, строго соблюдая технологию. При правильном уходе самодельный бассейн прослужит долгие годы.

Хотите обзавестись собственным бассейном, но не решили, какой лучше? Может уже есть опыт в строительстве или есть что порекомендовать нам и посетителям сайта? Пожалуйста, пишите комментарии в блоке ниже, высказывайте мнение, задавайте вопросы, размещайте фото по теме статьи.

Опалубка для строительства бассейнов

Автор Ron Lacher
From Pool & Spa Corner

Одним из больших преимуществ торкретбетона по сравнению с другими формами укладки бетона является то, что, как правило, требуется только односторонняя форма.

Руководство по нанесению торкретбетона на грунт приведено в ACI CCS-4, «Торкретбетон для мастера» в Главе 5, Раздел 5.1 «Поверхности грунта»: торкрет. Рыхлое или мягкое основание не обеспечит должной поддержки торкрет-бетона. Линии земляного полотна, которые значительно отличаются от желаемой отделки
линий набрызгбетона, потребуют набрызгбетона различной толщины; это, в свою очередь, повысит вероятность растрескивания. Набрызг-бетон обычно наносится на неровные поверхности, но предпочтительнее, чтобы торкрет-бетон наносился относительно одинаковой толщины. Отверстия или карманы должны быть заполнены перед нанесением торкрет-бетона, чтобы уменьшить растрескивание. Перед нанесением торкрет-бетона поверхность земли должна быть влажной, чтобы земляное полотно не впитывало из торкрет-бетона воду, необходимую для гидратации. В то время как надлежащее предварительное увлажнение не может устранить все проблемы, связанные с растрескиванием торкрет-бетона, недостаточное предварительное увлажнение, безусловно, приведет к растрескиванию. Не стреляйте по промерзшему земляному полотну».

Рис. 1: Набрызг-бетон обычно наносится непосредственно на выемку бассейна, которая была сформирована и обрезана для определения размера, контура и очертания готового бассейна. Тракторные пандусы и стены выше уровня земли требуют форм для съемки

При строительстве бассейнов во многих случаях требуются настоящие формы. Вероятно, наиболее распространенным является случай, когда спа примыкает к бассейну или находится внутри него и отделен стеной из набрызгбетона. Стену между бассейном и спа обычно называют стеной спа-дамбы. Формы должны быть размещены на одной стороне стены спа-дамбы, чтобы эта стена могла быть снята. Бассейны с исчезающим краем построены со стеной водослива, которая чем-то похожа на стену водосливной плотины, за исключением того, что стена водослива обычно значительно длиннее и выше. Из-за этого правильное формирование и съемка стены водослива с исчезающей кромкой даже более важны, чем стена водосливной плотины.

Может потребоваться формирование пандуса для въезда трактора в котлован. В некоторых районах страны фронтальные погрузчики используются для земляных работ в бассейне, и для доступа трактора к бассейну необходимо вырыть пандусы. После завершения земляных работ эти пандусы должны быть сформированы для нанесения торкретбетона (рис. 1).

Рис. 2: Во Флориде и некоторых районах северо-востока США периметр бассейнов часто выкапывается, а затем обычно формируется с использованием стальной ткани, проволочной сетки в мягкой обложке

Формование также может быть необходимо для нанесения торкретбетона, когда элементы дизайна или особенности рельефа требуют, чтобы стены бассейна были построены частично или полностью вне уклона. Важно отметить, что стены вне уровня, возможно, должны быть спроектированы и построены иначе, чем стены бассейна в пределах уровня и поддерживаемые землей. Мы называем эти внеклассные стены автономными стенами, что означает, что они должны быть спроектированы таким образом, чтобы выдерживать силу внешнего давления воды.

Водослив в бассейне с исчезающим краем является примером стены вне уклона, которая должна быть построена отдельно. Стена водослива не подкреплена землей из-за своего расположения между основным бассейном и меньшим водосборным бассейном и подвержена внешнему давлению воды. Поэтому требуется отдельно стоящая конструкция. В летнем выпуске журнала Shotcrete за 2007 год я писал о сложном и дорогом ремонте, вызванном отсутствием надежной опалубки и армирования водосливной стены с исчезающим краем.

Рис. 3: Самая трудная и сложная опалубка требуется
, когда бассейн строится частично или полностью вне грунта например, на крутом склоне холма (рис. 3). Когда бассейн полностью разрушен, в дополнение ко всем важным вопросам формирования стен бассейна, под бассейном должны быть сооружены ложные конструкции, способные выдержать вес пустого бассейна, пока не будут установлены элементы фундамента и поддерживающая конструкция. и набрать достаточную силу, чтобы поддерживать бассейн.

В дополнение к дереву, мы обычно видим несколько различных материалов, используемых в качестве формы, включая гипсокартон, колышковую доску и проволочную сетку или просечно-вытяжную решетку (рис. 4). Каким бы ни был материал, он должен обладать достаточной жесткостью, чтобы предотвратить вибрацию во время торкретирования. На протяжении многих лет возникало много проблем с формованными стенами при строительстве бассейнов, особенно спа-дамбами и стенами плотин с исчезающей кромкой, в основном из-за плохой практики формования, установки армирования и стрельбы по этим стенам.

Рис. 4: Еще одна сомнительная практика: просечно-вытяжная пластина привязывается непосредственно к арматуре и остается между внутренним и внешним слоями набрызгбетона

Прежде чем мы поговорим о различных проблемах и плохих практиках, которые часто наблюдаются при плавании строительство бассейна при съемке против форм, особенно спа и стены плотины с исчезающим краем, давайте рассмотрим, как это должно быть сделано. В ACI CCS-4, «Торкретбетон для мастера», глава 5, раздел 5.2 – Формы, говорится:

«Опалубка должна быть достаточно жесткой, чтобы предотвратить вибрацию во время торкретирования. Жесткость и тип материала, используемого при формовании торкретбетона, должны соответствовать желаемому внешнему виду зачищенной поверхности. Процесс торкретирования не требует, чтобы опалубка выдерживала гидростатическое давление бетона. Однако форма должна выдерживать ударную силу торкретбетона. В некоторых случаях опалубка должна быть достаточно прочной, чтобы выдержать вес торкретбетона. Формы должны быть построены таким образом, чтобы обеспечить выход воздуха и отскок. Колонны должны формироваться только с двух сторон. Не рекомендуется стрелять торкрет-бетоном в узкие отверстия или глубокие щели».

Ключевым моментом является то, что форма должна быть достаточно жесткой, чтобы предотвратить вибрацию и противостоять ударной силе торкретбетона. Давайте поговорим о некоторых распространенных, но неправильных методах формирования и обстрела стен при строительстве плавательных бассейнов. Одной из распространенных практик является использование гипсокартона в качестве опалубочного материала, уложенного непосредственно на арматуру без прокладок или доборов, чтобы установить правильное покрытие поверх арматуры. Как надежно удерживается опалубка из гипсокартона, чтобы предотвратить движение или вибрацию? Часто член бригады, стоящий в спа-бассейне, просто удерживает гипсокартон на месте, прижимая его к арматуре, когда стена снимается снаружи (рис. 5). Или гипсокартон может быть размещен снаружи арматуры и удерживаться на месте с помощью одной нити вязальной проволоки, когда стена спа снимается изнутри (рис. 6).

Рис. 5: Неприемлемая практика: опалубка из гипсокартона удерживается непосредственно на арматуре членом экипажа без подставок или распорок для установки покрытия поверх арматуры

Можно ли считать любую из этих распространенных практик надежной фиксацией опалубки на месте? По моему ответ нет! Каков конечный результат? Отсутствие надлежащей связи между торкрет-бетоном и арматурой, плохая герметизация арматурных стержней и потеря целостности самого торкрет-бетона.

При строительстве плавательных бассейнов очень распространена нежелательная практика крепления арматуры непосредственно к опалубке без распорок или доби; поэтому давайте рассмотрим правильную практику подкрепления. В ACI CCS-4, «Торкретбетон для мастера», глава 3, раздел 3.3.1 – Арматурная сталь, говорится:

«…Арматура всегда должна быть закреплена и не вибрировать во время стрельбы. Вибрация арматурной стали создаст полости вокруг стали. Арматурная сталь должна быть чистой, без избыточного напыления и отскока. Арматурная сталь должна быть размещена так, чтобы было достаточно покрытия и зазора, как того требуют контрактные чертежи».

Пример встроенной опалубки и несъемной арматуры можно увидеть на рис. 7.

Рис. 6: Опалубка из гипсокартона часто размещается на внешней стороне арматуры, а стена снимается изнутри. Только вязальная проволока на внешней стороне удерживает гипсокартон на месте

Ясно, что практика крепления арматуры непосредственно к опалубке без распорок или тарелок является нарушением всех правил укладки торкрет-бетона, а также укладки бетона.

Что произойдет, если снять эту так называемую опалубку, которая была привязана непосредственно к арматуре? Конечный результат обычно будет иметь открытое армирование и пойманный отскок и избыточное распыление (рис. 8). Что еще хуже, эта поверхность теперь становится принимающей поверхностью для нанесения торкретбетона с другой стороны (рис. 9).). Но что происходит с целостностью свежевыстреленной внутренней стены, когда дополнительный материал выбрасывается с другой стороны, а импульс торкрет-бетона ударяется о принимающую поверхность со скоростью от 200 до 300 миль/час (от 320 до 480 км/час)? Как насчет необходимой подготовительной работы по удалению любого избыточного распыления или отскока, оставшегося при первом нанесении? Или оголить 1 дюйм (25 мм) вокруг всего открытого арматурного стержня и трубопровода, чтобы обеспечить надлежащую инкапсуляцию арматурного стержня и убедиться, что в стене не осталось пустот? Мой опыт в строительстве бассейнов показывает, что эти неподходящие поверхности часто обстреливаются без соответствующей подготовки поверхности.

Другой недопустимой практикой является разборка стен спа-дамбы для ремонта и оставление материала, используемого в качестве опалубки, между внутренним и внешним слоями торкретбетона (рис. 10). Из-за ранее обсуждавшейся практики неудивительно, что формованные и расстрелянные стены в строительстве бассейнов стали источником столь многих проблем и последующих ремонтов. Бригады по торкретированию не используют эти методы, зная, что в будущем возникнут проблемы. Скорее всего, эти практики возникают из-за недостатка знаний о надлежащих практиках. Как можно устранить эти плохие методы, которые так широко распространены в индустрии плавательных бассейнов? Ответ: образование, обучение и сертификация. А пока основные правила опалубки при строительстве бассейнов просты:

1. Опалубка должна быть достаточно жесткой, чтобы предотвратить вибрацию во время нанесения торкретбетона и выдерживать ударную силу торкретбетона;

2. Армирование должно быть надежным и не вибрировать при стрельбе; и

3. Армирование должно быть размещено для обеспечения указанного охвата и зазора

Рис. 7: Пример надежного формирования стены плотины с распорками для сопротивления вибрации и ударной силе набрызгбетона. Усиление, прикрепленное к формам с помощью кареток, для защиты от вибрации и обеспечения надлежащего покрытия

Рис. 8: Отслоение произошло при снятии форм.
