Опалубка для столбчатого фундамента своими руками

11 июля 2021 г.

Монолитные столбчатые фундаменты в частном строительстве не настолько популярны, как ленточные, но данный факт не уменьшает их значимости. Во-первых, основания такого типа позволяют возводить коттеджи, дачи, бытовки, сараи, беседки, заборы и другие малогабаритные сооружения на участках со сложными грунтовыми и/или рельефными условиями. Во-вторых, упрощают подведение к строениям инженерных коммуникаций. В-третьих, обходятся в разы дешевле и изготавливаются быстрее. А в-четвёртых, характеризуются доступностью для строителей без специального образования. Основная трудность заключается в решении вопроса «Как делается опалубка для столбчатого фундамента своими руками?», поэтому, чтобы упростить задачу мастерам-любителям, следующий ниже материал посвящаем именно ему.

Что такое опалубка для монолитного столбчатого фундамента и какой она бывает

Опалубка под столбчатый фундамент представляет собой короб чаще всего квадратной или круглой формы, который фиксируется в подготовленном заранее котловане и заполняется потом бетонной смесью. Применяться он может как одноразовая конструкция, так и как многооборачиваемая. Первая после застывания бетона не снимается, а продолжает функционировать в качестве утеплителя и/или гидроизоляции и элемента черновой отделки. Вторая является разборной системой. Обеспечив удерживание рабочей смеси в определённом положении до момента набора необходимой прочности, она снимается и в дальнейшем повторно используется на других объектах при формовке опор подобного типа.

Какие требования предъявляются к опалубке под столбчатый фундамент

Опалубка для столбчатого фундамента, независимо от того, съёмного она вида или несъёмного, согласно строительным нормам должна соответствовать ряду требований. Среди базовых следующие:

• герметичность стыков и швов. Все детали в местах соединений должны плотно прилегать друг к другу, чтобы в процессе эксплуатации оборудования не появлялись протечки;
• устойчивость к весовым и динамическим нагрузкам. Опалубочные стенки не должны прогибаться или смещаться под давлением бетона во время заливки и уплотнения, чтобы в результате геометрические и физические параметры столбов соответствовали проектным значениям;
• простота демонтажа. Многоразовые системы должны сниматься без особых усилий и трудностей, чтобы при разборке исключались риски повреждения затвердевших бетонных поверхностей.

Сделать опалубку для столбчатого фундамента со всеми перечисленными свойствами несложно, а вот каким образом — рассмотрим далее.

Как сделать опалубку для столбов квадратной формы

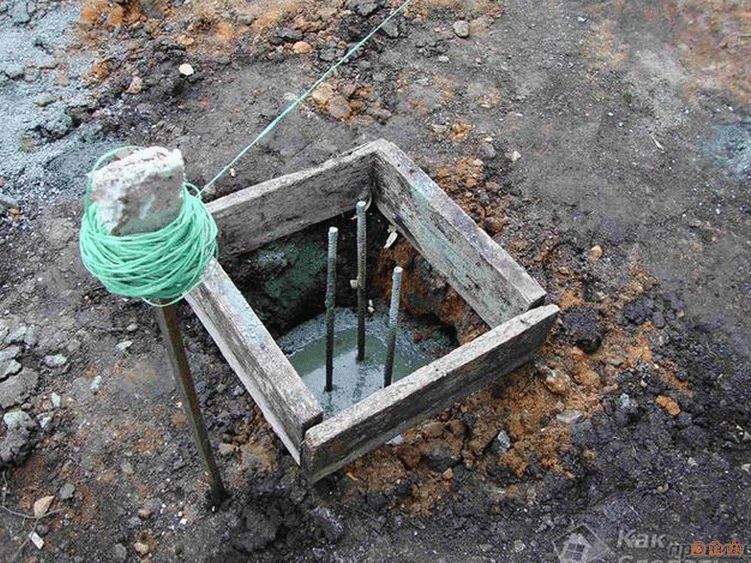

При сооружении столбчатых фундаментов под дома, летние кухни, заборы чаще всего используются разборные деревянные опалубки с поперечным сечением квадратной формы. Изготавливаются они, как правило, из обрезных досок и брусков, а устанавливаются в представленном ниже порядке.

1. Выполнение подготовительных работ. На данном этапе зачищается территория, делается разметка будущего основания, роются квадратные ямы, засыпается в ямы слой песка или смеси из песка и щебня, а также подбираются и подгоняются под требуемые размеры подходящие для опалубки материалы.
2. Формирование каркаса. Делается он путём вбивания в углы ям деревянных брусков размером от 3,5 × 3,5 см. Их верхушки фиксируются на уровне, возвышающемся над линией будущей заливки на несколько сантиметров. Вертикальность положения обычно проверяется пузырьковым уровнем, отвесом или угольником.
3. Изготовление щитов. Из досок шириной от 10 см и толщиной 2,5–4 см формуются прямоугольные щиты, причём так, чтобы ширина щелей не превышала 2 мм. В качестве соединительных элементов используются деревянные бруски и соответствующие метизы.
4. Установка щитов. Готовые щиты опускаются в котлованы, устанавливаются внахлёст относительно друг друга и прикрепляются к опорным брускам гвоздями или шурупами. При этом они располагаются таким образом, чтобы углы получались строго прямыми, стенки — вертикальными, верхние края — горизонтальными.
5. Устройство дополнительных опор. Внешние углы полученных коробов и центральные части их стенок подпираются вбитыми в землю колышками. Если грунт на участке нестабильный, то вместо последних используются деревянные раскосы, опирающиеся на поверхность земляного основания, или металлические шпильки, стягивающие щиты и не позволяющие им падать или разъезжаться.
6. Гидроизоляция. Дно котлованов и внутренние стенки готовых опалубок выстилаются полиэтиленовой плёнкой или другим подобным материалом, защищая древесину от намокания и разбухания.

По такой же схеме монтируется опалубка для столбчатого фундамента из ДСП или ламинированной водостойкой фанеры, которые значительно упрощают достижение правильности геометрических параметров. Допускается изготовление щитов и из листовой стали толщиной 1–2 мм, только тогда стойки делаются преимущественно из металлических уголков, а крепления выполняются болтами.

Как делается круглая опалубка для столбов

При сооружении столбчатых фундаментов иногда используются круглые опалубки из рубероида как самого дешёвого материала, а также из пергамина или гидростеклизола. Пошаговая инструкция по их изготовлению содержит три пункта.

1. Заготовка отрезков материала. Их длина соответствует высоте будущих столбов и включает запас для выполнения выравнивающих действий.
2. Двухслойное сворачивание рубероида в цилиндры. Осуществляется путём накручивания материала на шаблон в виде трубы диаметром от 20 см.
3. Фиксирование краёв широким скотчем или строительным степлером. Для придания конструкции большей жёсткости предварительно может выполняться её обмотка стрейч-плёнкой.

Далее шаблон вынимается, а полученная форма считается готовой к эксплуатации.

Также в качестве круглых опалубок могут применяться асбестоцементные и металлические трубы, но подобные решения не всегда рентабельны. Обходятся такие материалы дорого, да ещё и используются только один раз, так как после бетонирования не снимаются. А вот из пластиковых и картонных цилиндров делать опалубки для круглых фундаментных столбов довольно выгодно.

Из чего можно сделать опалубку для столбчатого фундамента

Самые популярные материалы для изготовления опалубки под столбчатый фундамент мы уже перечислили. А что делать, если ничего из этого списка нет или есть, но в недостаточном количестве?

Можно воспользоваться подходящими по размеру, прочности и влагостойкости подручными материалами, например, кусками плоского или волнового шифера, остатками профилированных или полистирольных листов. Сэкономите хорошо, но придётся изрядно повозиться с изготовлением и подгонкой деталей.

Также можно арендовать готовые формы. Тогда не будете ломать голову над тем, из чего и как сделать опалубку для столбов: в комплект включаются и необходимые детали, и руководство по сборке/разборке оборудования. Стоит такое удовольствие недорого, но главное — избавляет от множества хлопот и защищает от возможных ошибок!

Опалубка для столбчатого фундамента своими руками

При строительстве сооружений с небольшим весом удачным решением может стать сооружение фундамента из столбиков. Это связано с тем, что его постройка отличается простотой и доступностью.

Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.

Содержание

Описание опалубки

Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:

• они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
• монтаж и демонтаж должен осуществляться просто и быстро;
• формы должны быть герметичными, чтобы исключить утечки бетонного раствора.

Опалубка для фундамента столбчатого типа может быть:

• Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
• Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.

Материалы для изготовления

Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.

Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.

Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:

• ДСП;
• фанеру с ламинированной поверхностью;
• стальные листы.

Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.

При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.

Щитовая опалубка

Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.

Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.

Металлический лист и трубы

Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.

Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.

Дерево и фанера

Дерево и фанера – это самые популярные материалы для создания опалубки, в том числе и для столбчатого фундамента. Материалы доступны по цене и удобны в работе. Из материала собирают щиты, из которых потом формируют короба.

Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.

Монтаж и демонтаж опалубки

Монтаж опалубки из досок проводится так:

• выполняется разметка расположения столбиков;
• производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;

• устраивается песчаная подушка;
• собирается каркас из стальной фурнитуры;
• производится нарезка досок и бруса для сборки щитов;
• сколачиваются щиты по заданным размерам;

Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.

• теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
• производится заливка бетона;
• к разборке можно приступать после застывания раствора.

Итак, опалубка для строительства столбчатого фундамента может быть собрана из разных материалов. Для создания несъемных форм идеально подходят готовые трубы, они могут быть выполнены из металла, асбестоцемента или полимерных материалов. Для создания съемных форм, чаще всего, используется древесина или древесные материалы, например, фанера.

сборка и как правильно установить, устройство и чертеж

Вспомогательная конструкция из различных материалов придает форму ЖБИ и определяет их расположение в пространстве. Опалубка для фундамента выполняется из элементов, ограничивающих размеры, поддерживающих строительную смесь до ее застывания. Вспомогательная конструкция после отверждения обычно разбирается, а несъемная оболочка становится частью основания.

Содержание

1. Условия сборки опалубки для фундамента и ее функции
2. Фокаворный устройство
3. Рисование и диаграмма
4. Выбор материала для опалубки
5. Металл
6. Железобетон
7. Расширенный полистирол
8. Древесина
9. Вариевые
888888888888888888888888888888888888888888888888888
10. Мелкощитовая
11. Раздвижная
12. Особенности расчета опалубки
13. Подготовительный этап и технология изготовления своими руками
14. Установка опалубки для фундамента своими руками

Условия сборки опалубки для фундамента и ее функции

Строительная опалубка для ленточного фундамента должна быть прочными и иметь стабильные размеры. От качества внутренней плоскости зависит фактура будущего основания и количество трещин на поверхности. Для сборки важна точность сборки.

Опалубка выполняет следующие функции:

• контролирует форму бетонной массы перед затвердеванием;
• выравнивает текстуру поверхности фундамента;
• изолирует базу от земли.

Установка и применение опалубки регламентируются Госстандартом № 52085 — 2003 «Опалубка. Общие технические условия», который начал применяться постановлением Госстроя России от 22 мая 2003 г. № 43.

Опалубочное устройство

Опалубка собирается из отдельных частей, опалубка изготавливается из дерева, металла и других материалов. Внутренняя часть очищается от мусора и выравнивается, чтобы минимизировать процесс отделки.

Обращают внимание на прочность соединения крепежных элементов друг с другом, т. к. масса бетона тяжелая и может нарушить целостность конструкции. Основание дома сформировано правильно, если оболочка не пропускает воду. Высота вспомогательной конструкции делается больше уровня фундамента на 15 – 20 см. Щиты укрепляют деревянными столбами, которые забивают в землю и ставят через каждые 0,7 — 1,0 метра.

Чертеж и схема

Бетонирование фундамента включает в себя выбор типа опалубки и выполнение схематической разметки в плане для ее точной установки. Закладке фундамента придается большое значение, процесс контролируют специалисты, а монтаж начинается с проектирования.

Чертежи системы формообразования разрабатывают с учетом:

• размеров и материала щитов;
• крепеж.

Схемы сборки опалубки являются частью производственного проекта ППР, который также включает в себя планы размещения ленточных элементов, организационные схемы с привязкой ко времени и карты процессов. Разметочный чертеж содержит стратегию расположения элементов относительно центральных осей здания по номерам.

Выбор материала для опалубки

Ограничительная конструкция выбирается с учетом типа фундамента, его массивности, длины, марки бетона. Материал должен быть доступным и доступным.

Используются специальные породы:

• древесина;
• металл;
• железобетон;
• пенополистирол.

Небольшие основания заливаются с помощью подручных средств, на что не нужно тратить деньги. Например, в ход идут старые доски, демонтированные дверные полотна, мебельные детали, куски шифера. Опалубка из таких предметов сложна и не всегда популярна, поскольку сложно найти подходящие детали и размеры.

Металл

Металлическая форма подходит для монолитных и ленточных оснований. К стальным панелям приварены арматурные стойки, в результате чего получается надежная разборная конструкция, блоки которой крепятся болтами. Также используется оцинкованный или оцинкованный металл. Покрытие на стальной поверхности защищает материал от коррозии, поэтому такие экраны обратимы, легко моются и снимаются.

Алюминиевые листы легкие и удобные в строительном производстве, но имеют высокую стоимость. Материал отличается от стали меньшей прочностью и повышенной текучестью, поэтому быстро теряет форму. Алюминиевые панели практически не ремонтируются, поэтому их применение ограничено.

Железобетон

Такая опалубка нетрадиционная, редко устанавливается из-за сложности монтажа и дороговизны. Чтобы правильно сделать опалубку, берутся готовые железобетонные плиты. К достоинствам можно отнести то, что мощная обечайка не снимается и позволяет уменьшить поперечный размер тела фундамента.

Другим вариантом железобетонной оболочки является случай, когда поверх неподвижных пенопластовых плит или другой облицовки из пластического материала бетонируется армирующий слой. Сетка из металлических стержней окружает вставку с двух сторон и соединяется с проволочными поддонами. Бетон наносится методом набрызга с помощью специального оборудования.

Пенополистирол

Оболочка из этого материала стабильно сохраняет свои технические свойства в процессе эксплуатации в течение длительного периода эксплуатации здания. Опалубка обладает высокой прочностью и защищает бетон от промерзания и влаги в суровых климатических условиях.

Плиты из пенополистирола марки ПСБ-С плотностью 25 — 35, толщиной 40 — 100 мм необходимо установить в проектное положение в соответствии с пошаговой инструкцией. Плиты соединены монолитными перегородками. Вышележащие блоки зацепляются с нижними элементами за счет специальных замков, а во внутреннее пространство заливается бетон.

Древесина

Б/у доски или бордюрные листы из ДСП, OSB с влагопропиткой. Фанерная опалубка для фундамента собирается с помощью стяжек и деревянных опор, которые соединяются гвоздями или шурупами. Блоки необходимо располагать рядами так, чтобы между ними не было пустот, а в конце по аналогичному принципу установить ограничительные пластины.

Верх конструкции обвязан арматурой, чтобы бетон не обрушился по краям. Внутри устанавливается каркас из арматуры или сетки из металлических прутьев. Вкладыши из термостойкой пены используются для координации термического сопротивления. В образовавшееся пространство заливается бетон, после застывания щиты снимаются.

Разновидности опалубки для фундамента

По назначению оболочка бывает вертикальной, например, опалубка для столбчатого фундамента, и горизонтальной. Отвесная конструкция движется вверх по мере заполнения бетоном, как заливка свайного фундамента.

Каркасная система состоит из панелей на металлическом каркасе и опорах, соединенных гвоздями, болтами, шурупами. Конструкция жесткая и использовалась много раз. В балочную систему входят щиты опалубки, балки, прогоны, подмости, где элементы соединяются сваркой. Эта конструкция используется для возведения стен, но не применяется для бетонирования фундаментов.

Съемные

Сменные системы отличаются только материалом, т. к. конструкция всегда одинаковая и содержит настилы, соединительный пояс, подкосы и раскосы. В строительстве используются модульные или инвентарные варианты щитов, которые изготавливаются в заводских условиях. Такая опалубка быстро собирается, снимается и отличается высокой точностью геометрических размеров.

В частном домостроении оборачиваемость конструкции роли не играет, поэтому чаще применяют древесину, например, опалубку ленточного фундамента делают из доски. После удаления материал больше не будет применяться.

Инвентарную опалубку можно взять в аренду, если такое решение экономически оправдано.

Несъемная

Конструкция состоит из легкомонтируемых частей опалубки, которые после застывания бетона переходят в разряд рабочих элементов и выполняют заданные функции. Оболочка защищает фундамент от грунтовой жидкости, основание выдерживает замораживание и оттаивание без разрушения.

Используются заводские модули, которые выполнены с пазами и шипами в соответствующих местах. Внешние опоры не используются, поскольку внутренние вкладыши удерживают конструкцию и обеспечивают устойчивость к нагрузкам. Чаще всего несъемные варианты изготавливают из материалов, сохраняющих тепло и плохо пропускающих влагу, но также применяют металл, фибробетон, керамогранит или пластик.

Разборная

Система предназначена для разборки после применения и переноса на следующий участок. Такую опалубку для фундамента вы можете сконструировать своими руками, приобрести на рынке оборотную или взять ее в аренду. Опалубка состоит из панелей и несущего каркаса. Опоры, раскосы поддерживают доски в рабочем положении, чтобы бетон не растекался в процессе твердения.

Разборная версия отличается способом крепления элементов. Щиты соединяются болтами, которые при необходимости снимаются, а стационарная опалубка крепится гвоздями или сваркой каркаса, что делает невозможным его снятие без разрушения.

Мелкощитовая

Конструкция применяется на небольших объектах, чтобы не использовать краны для монтажа. Щиты массой менее 50 кг ставятся вручную в проектное положение при строительстве частных домов, где не предусмотрен большой объем бетонных работ по заливке основания.

Опалубка мелкощитовая содержит элементы стандартных размеров, соединяется методом ударного замка и при помощи стяжных винтов. Преимуществом устройства является его многократное использование и длительный срок службы. Экономится труд рабочих, технология монтажа понятна и проста, каждый элемент имеет пазы, установочные отверстия для подгонки деталей.

Скользящая

Этот тип оболочки переставляется по высоте и используется при строительстве зданий с монолитными бетонными стенами и колоннами. Жесткие щиты выбранной конструкции закрепляются на определенной высоте, внутрь подается бетонная смесь. После затвердения оболочка разбирается и переставляется выше, чтобы принять новую порцию.

Для перестановки применяют домкраты, тали, подъемники.

Применение скользящей опалубки эффективно в зданиях с постоянным периметром стен в плане и для сооружений с минимальным количеством оконных и дверных проемов, например, стены элеваторов, водонапорных башен, маяков.

Особенности расчета опалубки

Стандартные расчеты сводятся к определению количества досок или листов ДСП и сопоставлению их стоимости. Для этого площадь боковой стены ленточного фундамента делится на площадь элемента. Например, поверхность основания со стороны составляет 7 м² (длина — 10 м, высота — 0,7 м). Доска имеет площадь 0,9 м² (длина 6 м, ширина 0,15 м). Количество досок 7 / 0,9 = 8 досок (7,77).

Обычно в частном доме берут 40 – 50 штук досок на 1 м³ бетонной смеси. Для этого рассчитывается объем всего фундамента. Он равен периметру, умноженному на высоту и ширину каждой отдельно стоящей или поворотной секции, затем добавляются объемы.

Подготовительный этап и технология производства своими руками

Начальный этап включает в себя приобретение материалов, подготовку инструмента. Перед тем, как будет установлена ​​опалубка своими руками, нужно выровнять строительную площадку.

Операция включает:

• срезание растительной почвы;
• рытье траншей;
• очистка дна приямка до проектного уровня.

Канавка под ленточный фундамент или ямы под столбы выбираются так, чтобы по бокам оставался запас 10-15 см для установки щитов вместе с распорками. Вертикальные барьеры для плоских экранов устанавливаются после устройства песчано-щебеночной засыпки на дне траншеи.

Установка опалубки фундамента своими руками

Все горизонтальные и вертикальные части конструкции выравниваются или используется строительный уровень.

Пошаговая последовательность действий:

• установка вертикальных стоек;
• шарнир и крепление щитов;
• установка упоров и соединение верхних кромок.

Щиты навешивают на вертикальные брусья так, чтобы между ними не было зазоров более 5 мм, через которые будет утекать влага из бетона. Для укрепления опалубки ставятся упоры и раскосы, используются доски или брусья.

Опоясывающий каркас ставится в два яруса, внизу (высота 10 см) воспринимает начальную нагрузку от бетона, а вверху (40 см) одновременно предохраняет щиты от расползания в стороны. Внутренняя поверхность опалубки покрыта полиэтиленом для предотвращения протечек и впитывания влаги в древесину.

Столбчатый фундамент своими руками

Фундамент опоры всего дома, от его конструкции и прочности зависит долговечность всего здания. Выбирая тип фундамента для дачи, наши соотечественники перестраховываются и закладывают ленточный фундамент. В этом легко убедиться, пройдясь по садоводству. Но такие меры совершенно необязательны.

1. Устройство столбчатого фундамента
2. Столбчатый фундамент: чертеж, расчет и схема
3. Колонка своими руками
   • Земляные работы
   • Аранжировка сцены
   • Устройство облегченного ленточного фундамента
4. Несущий фундамент своими руками
   • Земляные работы
   • Строительство столбчатого фундамента
5. Столбчатый фундамент своими руками: видео инструкция

Устройство столбчатого фундамента

Столбчатый фундамент представляет собой опорные столбы, заглубленные в грунт и выступающие наружу. Верхний уровень столбов должен быть одинаковым. Поверх столбов устраивают ростверк для объединения опор и равномерного распределения нагрузки. Столбы необходимо ставить у остова строения, а также под пересечением стен и в местах, на которые действует максимальная нагрузка.

В качестве материала для столбов может выступать дерево, кирпич, бетон, бетонные блоки, асбестоцементные или металлические трубы, а также молочный камень.

Деревянные столбы На сегодняшний день встречаются крайне редко, так как недолговечны. А вот под легкие деревянные постройки или террасы вполне допустимо обустраивать столбчатый фундамент из деревянных столбов. Диаметр таких столбов должен быть 0,15 0,2 м. Перед заглублением их необходимо обработать специальными препаратами и пропитками, препятствующими гниению и препятствующими возгоранию. В качестве гидроизоляционного материала можно использовать битумные мастики.

Выход кирпича , обожженный в печи, применяется для мелкозагрязненных или неламповых столбчатых фундаментов. Ширина столба должна быть не менее 0,38 м.

Столбы железобетонные — самый распространенный и надежный вариант столбчатого фундамента. Они могут быть как монолитными, так и обустроенными из готовых бетонных блоков. Ширина столбов должна быть 0,4 м.

Асбестоцементные или трубы металлические применяются для устройства столбов в качестве несъемной опалубки, так как в них вставляется арматура и заливается бетон.

Глубина Столбчатый фундамент рассчитывается в зависимости от структуры грунта, уровня грунтовых вод и степени промерзания грунта. Фундамент считается мелкозаглубленным, погруженным в грунт на 0,4 м. Закопан заглубленный на 0,15 0,5 м ниже уровня промерзания.

Очень часто столбчатый фундамент обустраивают на участках, где грунт промерзает в него на 1,5 2 метра вглубь, так как возведение ленточного фундамента в этом случае просто невыгодно. Нижний уровень столба подтягивается на 15 25 см ниже уровня промерзания грунта.

Расстояние между столбами может быть от 1 до 2,5 м, но не рекомендуется более 3 м.

Как Ростверк Можно использовать прочный брус. Если конструкция деревянная, то она будет выполнять роль закладного венца. Но все большую популярность набирает монолитный бетонный ростверк, залитый в деревянную опалубку.

Ростверк столбчатого фундамента может быть высоким (выше 35 75 см над уровнем земли) и низким (лежит на земле).

Очень важной конструктивной особенностью столбчатых фундаментов является то, что в доме невозможно обустроить подвал. Иногда для защиты пространства между столбами формируют связку, которую тродают из кирпича или камня, но не соединяют с фундаментными столбами, чтобы в случае продвижения не нарушать ее целостность. Очень важно оборудовать вентиляцию для проветривания подпольного пространства в связке. Но не всегда делают болт. На часто затопляемых участках столбчатые фундаменты возводят на большую высоту над уровнем грунта, которая может составлять от 1 до 2 м. При этом дом остается полностью висящим в воздухе на столбах.

Фундамент столбчатый: чертеж, расчет и схема

Перед началом любых работ, связанных с возведением фундамента, необходимо запастись проектной документацией. Создание этой домашней документации лучше доверить специальным архитектурным компаниям.

Схема столбчатого фундамента выглядит примерно так:

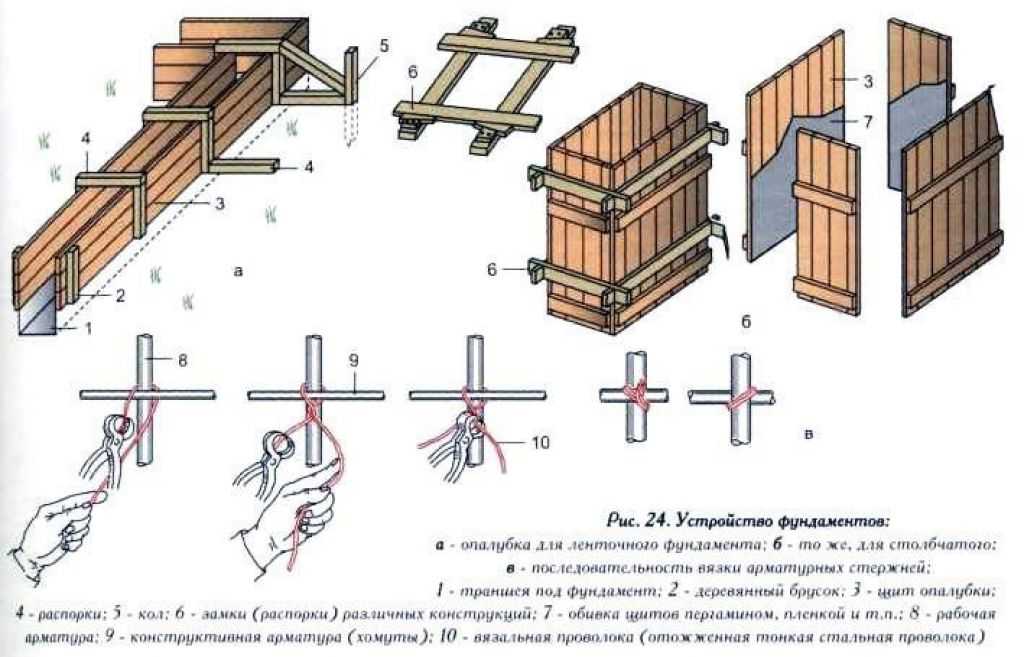

В первую очередь производится расчет столбчатого фундамента для определения количества столбов, их материала, глубины заложения, расположения, ширины и прочего. Для расчетов потребуются характеристики грунта, уровень грунтовых вод, морозные отвалы, уровень промерзания грунта, материал строения, его высота и этажность, тип перекрытия, материал кровли, нагрузка на каждую ключевую точку здания и многое другое. Для самостоятельных расчетов в сети есть соответствующие онлайн-калькуляторы расчетов столбчатых фундаментов.

Все полученные размеры для столбчатого фундамента заносятся в проектную документацию, где указываются все характеристики, материал и многое другое.

Столб своими руками

В последнее время для современных одно- и двухэтажных коттеджей стал популярным так называемый облегченный фундамент, представляющий собой столбы, заглубленные ниже уровня промерзания грунта, и неудачный ленточный фундамент, соединяющий эти столбы. Самостоятельно выполнить такой фундамент будет непросто, лучше позвать на помощь друзей и заказать миксер готового бетона, чтобы конструкция была крепкой.

Земляные работы

Перед устройством столбчатого фундамента необходимо подготовить участок под строительство. Для этого уберите лишнюю почву, устраните неровности. Если верхняя почва глинистая, вам придется удалить большую ее часть и заполнить ее песком.

Далее нужно отметить сайт. Используя строительную нить, разметьте площадку согласно приложенному чертежу. Натягиваем нить двумя линиями параллельно друг другу, с расстоянием, равным толщине будущего ленточного фундамента. Контролируем угол нитей и углы будущей конструкции, их должно быть 90. Обозначим места пересечения и примыкания стен, а также углы здания, места с наибольшей нагрузкой.

На всем отмеченном участке вынимаем грунт на 30 40 см, где будет ленточный фундамент. Ширину делаем на 7 10 см больше, чтобы осталось место для опалубки.

По чертежу столбчатого фундамента с помощью ручного бура делаем скважины там, где будут столбы. Диаметр ручного бура 150 мм, 200, 250, 400 мм. Если глубина столбов не превышает 1 м, то дополнительная фиксация стен от венчания не требуется. Если глубина больше, то придется формировать опоры из досок, чтобы грунт не осыпался.

На дно колодцев засыпаем песок, слоем 10 см.

В последний раз проверяем расположение скважин по осям и ровность будущего фундамента.

Оформление сцены

Для обустройства столбов воспользуемся бетоном, а вот для обустройства его гидроизоляции проделаем небольшую хитрость.

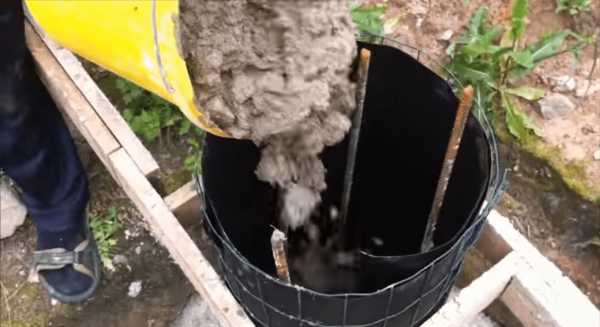

Из скрученного в два слоя рубероида формируем трубу необходимого диаметра. Соединения проклеиваем скотчем, а также обклеиваем трубу по окружности. Вставляем конструкцию в колодец до упора в землю.

Из арматурного прутка 10 диаметром 14 мм и проволоки 6 мм вяжем и свариваем арматурный каркас. Вставляем в лунку. Вершина стержней должна выступать из колодца не менее чем на 15 25 см.

Приступаем к заливке столбов бетоном. Для этого сначала насыпьте в колодец 20 25 см и приподнимите трубу из рубероида так, чтобы бетон растекался по дну и образовывал подошву. Затем заливаем колодец до конца бетоном, формируя столб. С помощью электрического глубинного вибратора установите бетон так, чтобы в нем не было пузырьков воздуха и пустот.

Пока сохнет бетон в столбах, займемся ленточным фундаментом.

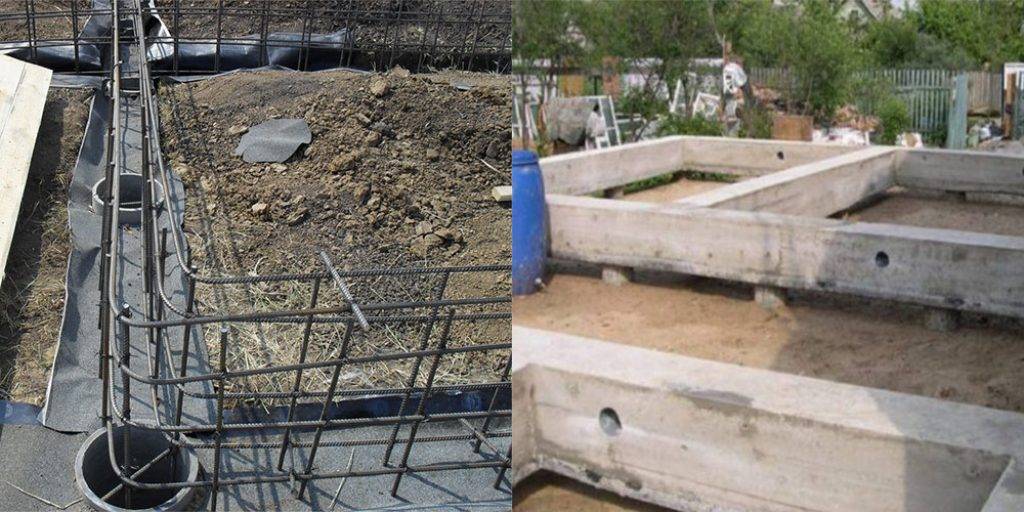

Устройство облегченного ленточного фундамента

Свариваем и вяжем каркас для армирования ленточного фундамента из арматурного прутка и проволоки. Обязательно приварите его и закрепите на стержнях, торчащих из столбов.

Стержни будут располагаться вдоль ленты фундамента, и армировать проволокой в ​​поперечном направлении, образуя горизонтальные перемычки.

Монтируем опалубку для ленточного фундамента. Для этого используйте доски шириной 10 15 см, толщиной 4 см. Вместо досок можно взять ДСП, фанеру или листы железа. Когда опалубка сбита, внутрь укладываем гидроизоляционный материал. Лучше всего использовать современные мембраны или полиэтиленовую пленку, которые также понадобятся для того, чтобы бетон не выливался из опалубки через щели.

Залить ленточный фундамент бетоном. Для простоты лучше заказать машину миксер для заполнения такого большого пространства. Также установите бетон с помощью вибратора. Когда бетон наберет свою прочность, через 20 28 дней можно снимать опалубку и проводить все необходимые работы по гидроизоляции фундамента. Затем засыпаем оставшиеся траншеи грунтом.

Подробнее о том, как делается такой ленточно-баковый фундамент, видео:

Важно! Многие специалисты крайне негативно выступают по отношению к столбчато-ленточным фундаментам, настаивая на том, что фундамент должен быть либо столбчатым, либо ленточным. Только в этом случае он будет полностью выполнять свои функции и не будет мешать продвижению в земле. Несмотря на это, многие строительные компании продолжают обустраивать комбинированный фундамент. Так что выбирайте сами.

Опорный фундамент своими руками

Для сравнения рассмотрим вариант устройства чисто столбчатого фундамента с высоким ростверком. Его устройство целесообразно для легких построек на песчаных грунтах.

Раскопки

Размечаем площадку, как и в первом варианте. Затем убираем плодородную почву с площадки 15 25 см. В углах и местах пересечения стен бурима колодец глубиной 0,6 м. А копать на месте будущих столбов котлован лучше вручную, квадратной формы.

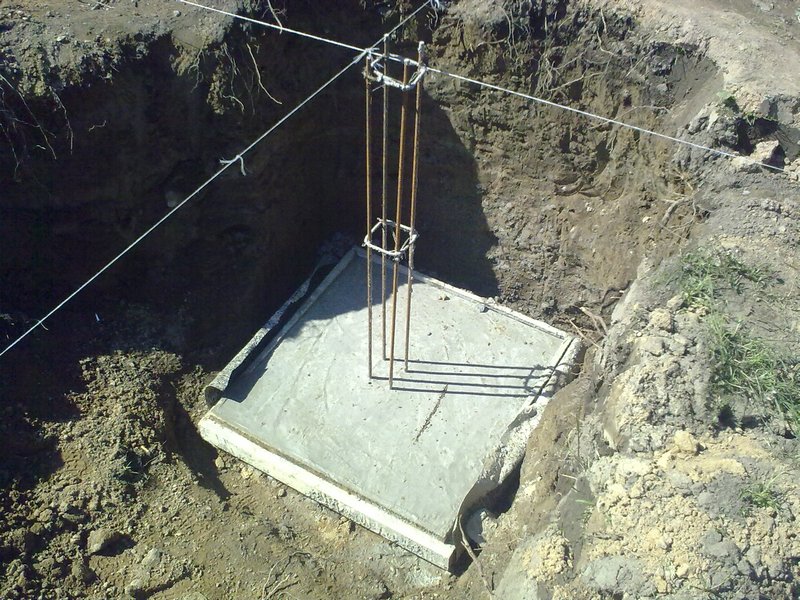

На дно каждой ямы под столбы залить бетоном слоем 10 15 см. Он послужит нам подушкой. Когда бетон высохнет, можно приступать к формированию опорных столбов.

Строительство столбчатого фундамента

Для столбов будем использовать кирпич-желток, тщательно обожженный в печи. Выкладываем кирпичной кладкой опорный столб шириной 38 см, высотой 35 45 см над уровнем почвы. Кирпичи можно укладывать замкнутым контуром, оставляя внутри свободное пространство. Внутри пустого пространства формируем арматурный каркас, не менее 1 3 стержня соединяем и вставляем. Затем залить бетоном.

Проверяем, чтобы столбы были на одном уровне. Когда бетон высохнет, столбы можно гидроизолировать.

Засыпаем грунтом. Поверх столбов обустраиваем ростверк. Его можно выполнить с помощью деревянных рангбалков. Края балок обязательно должны опираться на столбы и соединяться между собой замком-пазлом.

Ростверк можно сделать бетонным. Затем для него необходимо смонтировать опалубку из деревянных щитов, сварить внутри каркас из арматуры и залить все бетоном.

Технология столбчатого фундамента позволяет выполнять столбы из асбоцементных труб. Их опускают в колодец, затем внутрь заливают бетон. Приподнимают трубу, чтобы бетон растекся, а затем добавляют бетон дальше, не доходя 10 15 см до верха трубы. Когда закладные венцы дома будут соединены с фундаментом, их нужно будет закрепить к трубам с помощью анкет и угловых соединений.

Строительство столбчатого фундамента позволяет значительно сэкономить на материалах и бригаде рабочих, так как все работы можно выполнить самостоятельно за считанные дни. Такой фундамент можно смело возводить под деревянные дома, бани, технические постройки, террасы, веранды, беседки, гаражи и другие постройки, веса которых недостаточно для нагрузки ленточного фундамента. Кстати, если вы построили столбчатый фундамент осенью, нежелательно оставлять его на зиму ненагруженным. Поэтому сверху устанавливают бетонные плиты или стараются построить все здание до начала морозов. В противном случае за зиму силы морозного пучения могут вытолкнуть столбы из земли, и их расположение уже будет неравномерным.
